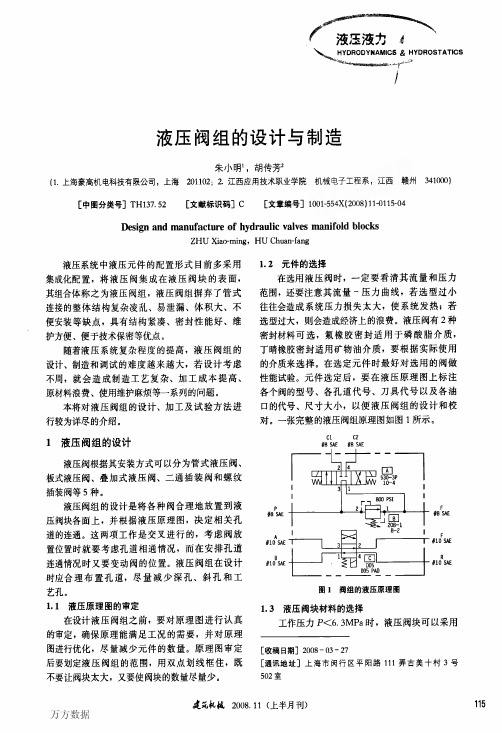

液压阀组的设计

液压集成块单元回路图1、确定公用油道孔的数目集成块头体的公用油道孔，有二孔、三孔、四孔、五孔等多种设计方案。

由液压集成块单元回路图可知，第二个中间块的公用油道孔数目为五个：三条压力油路，一条回油路，一条泄漏油路；第一个和第三个中间块的公用油道孔数目为四个：两条压力油路，一条回油路，一条泄漏油路。

2、制作液压元件样板为了在集成块四周面上实现液压阀的合理布置及正确安排其通孔（这些孔将与公用油道孔相连），可按照液压阀的轮廓尺寸及油口位置预先制作元件样板，在集成块各有关视图上，安排合适的位置。

3、确定孔道直径及通油孔间的壁厚与阀的油口相通孔道的直径，与阀的油口直径相同。

压力油口的直径可通过以下公式确定：7.21mmd===取压力油口的直径为10mm。

泄油孔的直径一般由经验确定，取为6mmφ。

固定液压阀的定位销孔的直径应与所选定的液压阀的定位销直径及配合要求相同。

用类比法确定连接集成块组的螺栓直径为M8mm，其相应的连接孔直径为M9mm，孔中心距两侧面之距为15mm。

4、中间块外形尺寸的确定中间块的长度尺寸L和宽度尺寸B均应大于安放的液压阀的长度L1和宽度B1，以便于设计集成块内的通油孔道时调整元件的位置。

一般长度方向的调整尺寸为40~50mm，宽度方向的调整尺寸为20~30mm。

根据液压阀的尺寸加上调整尺寸，油路块的外形尺寸为⨯⨯⨯⨯长宽高=160140110mm。

5、布置集成块上的液压元件6、集成块油路的压力损失7、绘制集成块加工图液压泵站的设计液压油箱及其设计与制造液压泵组的结构设计（主要是电动机和液压泵）蓄能器装置的设计、安装及使用要点液压站的结构总成及CAD选择布置液压泵站、液压阀组、蓄能器架之间的连接管路设计系统的电气控制回路及其控制柜绘制液压站结构总成装配图一般不必画得过分详细，总图上的尺寸也不必标注得过分详细，但应标明液压站的外部轮廓尺寸、液压泵组距基座的中心高及液压控制装置、液压泵组与油箱顶盖之间的定位尺寸和连接尺寸。

液压阀块设计范文液压阀块设计涉及到液压传动系统的设计和组装过程中的一个重要环节。

液压阀块是液压系统中控制压力、流量和方向的设备，它由阀体、阀芯、阀座、弹簧和液压接口等部件组成。

液压阀块的设计需要满足系统的性能要求，并考虑到制造工艺和成本等因素。

首先，在液压阀块的设计中需要考虑系统的工作压力和流量等参数。

工作压力可由系统中的最大工作压力确定，而流量要根据系统的需求来确定。

这些参数对于阀芯、阀座和传动杆等部件的材料选取和尺寸设计有着直接的影响。

其次，液压阀块的结构设计需要考虑流体控制的种类和数量。

常见的流体控制方式有单向控制、双向控制和比例控制等。

在设计阀块时需要根据系统的需求确定所需的控制方式，并合理安排阀体中的控制孔和通道等结构。

另外，液压阀块的布局设计也是一个重要的环节。

布局设计包括阀体内的通道连接和布置，以及液压接口的位置和数量等。

在设计中需要考虑到系统的安装空间、管路连接和维护等因素，合理布局液压阀块的各个部件，以便于系统的集成和维护。

液压阀块的材料选取也是设计过程中需要注意的一个方面。

材料的选择一方面要考虑到阀块的工作压力和流量等参数，另一方面还需要兼顾材料的成本和可加工性等因素。

通常情况下，阀体和阀座等部件会选用高强度和耐磨性较好的材料，如铸铁、铸钢或铝合金等。

在液压阀块的设计中，还需要考虑到系统的启动和停止过程中的冲击和噪声等因素。

为了减小系统中的冲击和噪声，可以在阀芯和阀座之间设计减震装置，如液压缓冲器或阀芯孔的设计。

最后，设计液压阀块还需要进行系统的仿真和优化。

通过利用流体力学仿真软件对系统进行仿真，可以分析和优化阀块的性能和设计参数。

仿真结果可以帮助设计人员了解系统的工作状态，并进行进一步的优化和改进。

在液压阀块的设计过程中，需要综合考虑系统的性能要求、制造工艺和成本等因素。

通过合理的设计和优化，可以提高液压系统的性能和可靠性，达到更好的控制效果。

液压阀块设计方法1．1液压阀块的结构特点按照结构和用途划分，液压阀块有条形块、小板块，盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式。

实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。

(1)阀块体阀块体是集成式液压系统的关键部件，它既是其它液压元件的承装载体，又是它们油路连通的通道体。

阀块体一般都采用长方体外型，材料一般用铝或可锻铸铁。

阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔，以及公共油孔、连接孔等，为保证孔道正确连通而不发生干涉有时还要设置工艺孔。

一般一个比较简单的阀块体上至少有40-60个孔，稍微复杂一点的就有上百个，这些孔道构成一个纵横交错的孔系网络。

阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式，一般均为直孔，便于在普通钻床和数控机床上加工。

有时出于特殊的连通要求设置成斜孔，但很少采用。

(2)液压阀液压阀一般为标准件，包括各类板式阀、插装阀、叠加阀等，由连接螺钉安装在阀块体上，实现液压回路的控制功能。

(3)管接头管接头用于外部管路与阀块的连接。

各种阀和阀块体组成的液压回路，要对液压缸等执行机构进行控制，以及进油、回油、泄油等，必须与外部管路连接才能实现。

(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。

1．2液压阀块的布局原则阀块体外表面是阀类元件的安装基面，内部是孔道的布置空间。

阀块的六个面构成一个安装面的集合。

通常底面不安装元件，而是作为与油箱或其它阀块的叠加面。

在工程实际中，出于安装和操作方便的考虑，液压阀的安装角度通常采用直角。

液压阀块上六个表面的功用(仅供参考)：(1)顶面和底面液压阀块块体的顶面和底面为叠加接合面，表面布有公用压力油口P、公用回油口O、泄漏油口L、以及四个螺栓孔。

(2)前面、后面和右侧面(a)右侧面：安装经常调整的元件，有压力控制阀类，如溢流阀、减压阀、顺序阀等：流量控制阀类，如节流阀、调速阀等。

液压阀块设计指南与实例液压阀块设计指南与实例一、引言液压阀块是液压系统中的重要组成部分，用于控制液压系统流体的方向、压力和流量。

本文将详细介绍液压阀块的设计指南与实例，包括阀块的选材、结构设计、孔道布局、阀门选型等方面的内容。

二、阀块选材1、阀块选材的基本要求a：耐压性能：阀块应具备足够的耐压能力，能够承受系统所需的工作压力。

b：耐腐蚀性能：阀块应选择能够防止介质对阀块材料腐蚀的材料。

c：密封性能：阀块的材料应具有良好的密封性能，确保阀块与阀门之间的连接处不会发生泄漏。

d：加工性能：阀块材料应易于加工，以便进行精确的孔道加工和表面处理。

2、常用阀块材料a：铸铁：适用于一般工作压力较低的液压系统。

b：铝合金：重量轻，热传导性能好，但强度较低，适用于中小型液压系统。

c：铜合金：具有良好的耐磨性和导热性能，适用于高速液压系统和高压液压系统。

d：不锈钢：耐腐蚀性能好，适用于酸碱介质工作的液压系统。

三、结构设计1、阀块结构类型a：单阀块结构：阀块中仅包含一个阀门，适用于简单的液压系统。

b：复合阀块结构：阀块中包含多个阀门，可灵活调配，并满足复杂系统需求。

2、阀块结构要求a：阀门间距：阀门之间的间距要足够，以便进行正确的安装和拆卸操作，并减小液压能量损失。

b：阀门布局：根据系统需求，合理布局阀门，使其操作灵活、方便，并充分考虑阻塞和泄漏问题。

c：孔径设计：阀块中的孔径设计应满足系统流量和压力的要求，确保系统运行稳定。

d：强度分析：对阀块的结构进行强度分析，确保其能够承受系统的工作压力和冲击负荷。

四、孔道布局1、孔道布局原则a：空间合理利用：在有限的阀块空间内，合理布局孔道，减小阀块尺寸，提高系统紧凑度。

b：流态分析：通过流态分析确定孔道布局，避免液压能量损失和压力波动。

c：加工方便性：孔道应设计成易于加工的形状，以减少加工难度和提高加工精度。

2、孔道布局实例：（此处可插入一个阀块孔道布局示意图）五、阀门选型1、阀门种类a：止回阀：用于防止流体倒流的阀门。

液压阀块设计指南及实例液压阀块是液压系统中的重要组成部分，它将多个液压阀组合在一起，实现了液压系统的控制功能。

液压阀块的设计需要考虑液压系统的工作压力、流量、控制方式等因素，并确保阀块的结构紧凑、性能可靠，满足系统的控制要求。

本文将介绍液压阀块的设计指南，并提供一个实例。

液压阀块的设计指南如下：1.功能确定：根据液压系统的控制需求，确定阀块需要实现的功能，包括液压传动方向、流量控制、压力控制等。

2.结构设计：根据功能确定，设计阀块的结构布局。

阀块的结构应尽量紧凑，减小系统的占地面积。

3.阀种选择：根据液压系统的工作条件选择适合的液压阀，包括插装阀、堆装阀、适应性阀等。

同时，阀的尺寸和材料也需要根据系统的工作压力和流量来选择。

4.连接方式选择：根据阀和液压元件的连接方式来选择适合的连接方式，包括螺纹连接、焊接连接、法兰连接等。

连接方式的选择应考虑系统的工作压力、流量和连接的可靠性。

5.流路设计：根据系统的控制要求，设计阀块的流动路径。

流路设计应尽量简洁，减少流阻，同时保证流量的平稳性和可控制性。

6.液压损失分析：进行液压损失分析，评估阀块的性能和效率。

根据分析结果，进行优化设计，减小液压损失。

假设设计的液压阀块需实现以下功能：实现对两个液压缸的单向控制，并且实现液压缸的速度控制。

根据功能确定，液压阀块需要包括两个单向阀和一个溢流阀。

根据结构设计，可以将两个单向阀和溢流阀布置在同一块阀块上，减小系统的占地面积。

根据阀种选择，选择两个插装式单向阀和一个插装式溢流阀。

根据连接方式选择，选择插装式阀，阀与阀之间采用螺纹连接，阀与液压缸之间采用法兰连接。

根据流路设计，将两个单向阀和溢流阀连接成合适的流动路径，实现液压缸的单向控制和速度控制。

进行液压损失分析，根据分析结果进行优化设计，减小液压损失。

通过以上设计步骤，完成了液压阀块的设计。

设计完成后，还需要进行阀块的制造和装配，并进行实验验证，确保阀块能够满足系统的控制要求。

液压阀块设计引言液压阀块是液压系统中的重要组成部分，主要用于调控液压系统中的液压流量和压力。

液压阀块的设计必须考虑各种工作条件和要求，以保证系统的稳定性和可靠性。

本文将介绍液压阀块的设计原则、设计流程和注意事项。

设计原则液压阀块的设计需要遵循以下原则：1.功能性：液压阀块的设计必须满足液压系统的功能需求，包括流量控制、压力调节、方向控制等功能。

2.可靠性：液压阀块设计必须考虑到系统的可靠性和安全性。

阀块的结构必须经过充分的强度计算和材料选择，以确保在高压环境下不会发生泄漏和破裂。

3.紧凑性：液压阀块设计应尽可能紧凑，以节约空间和降低系统的重量。

4.维护性：液压阀块的设计应考虑到维护和维修的便捷性。

易于拆卸和更换的设计能够降低维护成本和停机时间。

设计流程液压阀块的设计流程包括以下几个步骤：1.系统分析：首先需要对液压系统进行全面的分析，包括工作流量、工作压力、工作温度等参数的确定。

2.阀块选型：根据系统分析的结果，选择合适的阀块类型和规格。

一般可以选择单头阀块、双头阀块、多头阀块等。

3.阀芯设计：根据系统要求，设计阀芯的结构和尺寸。

阀芯的设计需要考虑流通通道的尺寸和形状，以及密封材料的选择。

4.阀座设计：设计阀座的结构和尺寸，确保阀座与阀芯之间的密封性和动作的准确性。

5.阀体设计：设计阀体的结构和尺寸，考虑液压系统的工作压力和流量，以确保阀体的强度和刚性。

6.材料选择：选择适合的材料制造阀块，考虑到材料的强度、耐腐蚀性和耐磨性等因素。

7.强度计算：进行强度计算，以验证阀块的结构是否满足设计要求。

8.总装与测试：将设计完成的阀芯、阀座和阀体组装在一起，并进行功能测试和密封性测试。

注意事项在液压阀块的设计过程中，需要注意以下几点：1.流通通道设计：流通通道的设计要尽量简洁，以减少液压阀块内的压力损失和能量损耗。

2.密封性设计：阀块的密封性设计要考虑到工作压力和温度，选择适当的密封材料和密封结构。

3.阀芯和阀座的配合：阀芯和阀座之间的配合要具有适当的间隙和精确的制造精度，以确保阀芯的动作灵活和密封性。

液压阀设计技术要求液压阀在液压系统中扮演着关键角色，其性能对整个系统的运行有着重要影响。

本文将详细介绍液压阀设计时应考虑的七个方面，包括工作压力与流量范围、开启压力与流量特性、液阻特性及调压精度、响应速度与换向时间、耐压强度与密封性能、噪声指标与振动抑制以及防腐性能与防尘密封。

1.工作压力与流量范围液压阀的工作压力和流量范围是设计时首先要考虑的参数。

工作压力范围通常需要根据实际应用场景的需求来设定，如液压设备的工作负载、液压泵的输出压力等。

流量范围则决定了液压阀单位时间内可以通过的最大液压流量，进而影响液压设备的功率和响应速度。

因此，在设定工作压力和流量范围时，需要充分考虑设备的实际需求和性能要求。

2.开启压力与流量特性液压阀的开启压力和流量特性也是设计时的重要考虑因素。

开启压力指液压阀开始打开所需的最低压力，也称为启动压力。

流量特性则是指液压阀在开启过程中，通过的液压流量与时间的关系。

合适的开启压力和流量特性能够保证液压阀在不同工况下的稳定性和可靠性，提高整个液压系统的性能。

3.液阻特性及调压精度液压阀的液阻特性和调压精度直接影响到液压系统的稳定性和效率。

液阻特性描述了液压阀对流体的阻力特性，而调压精度则反映了液压阀能否将系统压力精确地控制在所需范围内。

因此，设计液压阀时需要优化液阻特性和调压精度，以减小流体通过阀时的压力损失，提高系统的稳定性和效率。

4.响应速度与换向时间液压阀的响应速度和换向时间是评价其性能的重要指标。

响应速度指液压阀对系统压力变化的响应速度，而换向时间则是指液压阀从一侧切换到另一侧所需的时间。

为了满足现代液压设备的快速响应和高效运行需求，设计液压阀时应优化响应速度和换向时间，以提高整个液压系统的响应性和效率。

5.耐压强度与密封性能耐压强度和密封性能是液压阀的关键性能指标。

耐压强度决定了液压阀在高压工况下的稳定性和可靠性，而密封性能则直接影响到液压系统的密封性和泄漏量。

因此，设计液压阀时应充分考虑耐压强度和密封性能的要求，以保证在高压工况下能够稳定运行，同时减少泄漏损失，提高系统的效率。

液压阀块设计规范液压阀块的设计大多属于非标设计,需要根据不同的工况和使用要求进行针对性设计,设计阀块时大致分为以下几步:选材、设计、加工与热处理、去毛刺与清洗、表面防锈处理、试验。

1、选材：不同的材料决定了不同的压力等级，首先根据使用压力进行合理选材，一般来说遵循以下原则：工作压力P<时，液压阀块可以采用铸铁HT20一40。

采用铸铁件可以进行大批量铸造，减少工时，提高效率，特别适用于标准化阀块。

≤P<21MPa时，液压阀块可以选用铝合金锻件、20号锻钢或者Q235；低碳钢焊接性能好，特别适合与非标的硬管（使用中很多阀块需要和硬管进行焊接）进行焊接。

P≥21MPa时，液压阀块可以选用35号锻钢。

锻打后直接机加工或者机加工后调质处理HB200-240（一般高压的阀块，往往探伤、机加工与热处理循环进行）。

常用液压阀阀体材料选用表2、阀块的设计与加工设计阀块时阀块最初的厚度定为最大通径的5倍，然后根据具体设计逐步才缩小；设计通道时应合理布置孔道，尽量减少深孔、斜孔和工艺孔，先安排大流量通道，最后是先导油通道，各孔道之间的安全壁厚不得小于3～5mm，还应考虑钻头在允许范围内的偏斜，适当加大相邻孔道的间距；通道内液压油流速不能高于12m/s，回油通道要比是进油通道大20-40%；阀块进油口，工作口，控制口要加工测压口；各阀口要刻印标号；对于质量较大的阀块必须有起吊螺钉口。

阀体设计的一般规定:1.阀块体的外形一般为矩形六面体。

2.阀块体材料宜采用35钢锻件或连铸坯件。

3.阀块体的最大边长宜不大于600mm ，所包含的二通插装阀插件数量宜不大于8。

4.当液压回路所含的插件多于8个时，应分解成数个阀块体，各阀块体之间用螺栓相互连接，结合面处的连接孔道用O 型密封圈予以密封，组成整体的阀块组。

连接螺栓的矩形性能应不低于级。

5.设计阀块体的主级孔道时应考虑尽可能减小流阻损失及加工方便。

6.主级孔道的直径按公式(1)估算选取：maxv 61.4QD 式中：D - 孔道直径，mm;Q - 孔道内可能流过的最大工作流量，L/min;vmax - 孔道允许的最大工作液流速，m/s 。
