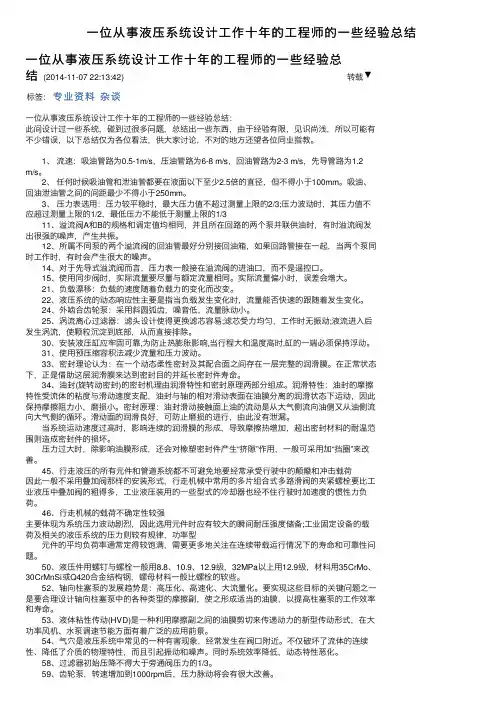

非常详细的液压阀块设计经验总结

⼀位从事液压系统设计⼯作⼗年的⼯程师的⼀些经验总结⼀位从事液压系统设计⼯作⼗年的⼯程师的⼀些经验总结(2014-11-07 22:13:42)转载▼标签：专业资料杂谈⼀位从事液压系统设计⼯作⼗年的⼯程师的⼀些经验总结：此间设计过⼀些系统，碰到过很多问题，总结出⼀些东西，由于经验有限，见识尚浅，所以可能有不少错误，以下总结仅为各位看法，供⼤家讨论，不对的地⽅还望各位同业指教。

1、流速：吸油管路为0.5-1m/s，压油管路为6-8 m/s，回油管路为2-3 m/s，先导管路为1.2m/s。

2、任何时候吸油管和泄油管都要在液⾯以下⾄少2.5倍的直径，但不得⼩于100mm。

吸油、回油泄油管之间的间距最少不得⼩于250mm。

3、压⼒表选⽤：压⼒较平稳时，最⼤压⼒值不超过测量上限的2/3;压⼒波动时，其压⼒值不应超过测量上限的1/2，最低压⼒不能低于测量上限的1/3 11、溢流阀A和B的规格和调定值均相同，并且所在回路的两个泵并联供油时，有时溢流阀发出很强的噪声，产⽣共振。

12、所属不同泵的两个溢流阀的回油管最好分别接回油箱，如果回路管接在⼀起，当两个泵同时⼯作时，有时会产⽣很⼤的噪声。

14、对于先导式溢流阀⽽⾔，压⼒表⼀般接在溢流阀的进油⼝，⽽不是遥控⼝。

15、使⽤同步阀时，实际流量要尽量与额定流量相同。

实际流量偏⼩时，误差会增⼤。

21、负载漂移：负载的速度随着负载⼒的变化⽽改变。

22、液压系统的动态响应性主要是指当负载发⽣变化时，流量能否快速的跟随着发⽣变化。

24、外啮合齿轮泵：采⽤斜圆弧齿，噪⾳低，流量脉动⼩。

25、涡流离⼼过滤器：滤头设计使得更换滤芯容易;滤芯受⼒均匀，⼯作时⽆振动;液流进⼊后发⽣涡流，使颗粒沉淀到底部，从⽽直接排除。

30、安装液压缸应牢固可靠,为防⽌热膨胀影响,当⾏程⼤和温度⾼时,缸的⼀端必须保持浮动。

31、使⽤预压缩容积法减少流量和压⼒波动。

33、密封理论认为：在⼀个动态柔性密封及其配合⾯之间存在⼀层完整的润滑膜。

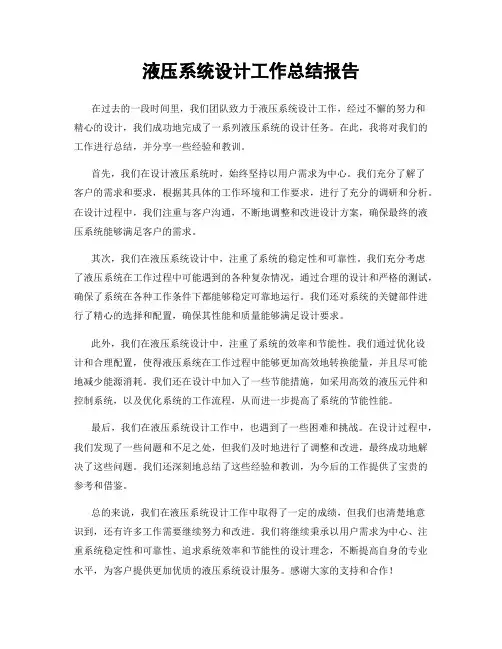

液压系统设计工作总结报告在过去的一段时间里，我们团队致力于液压系统设计工作，经过不懈的努力和精心的设计，我们成功地完成了一系列液压系统的设计任务。

在此，我将对我们的工作进行总结，并分享一些经验和教训。

首先，我们在设计液压系统时，始终坚持以用户需求为中心。

我们充分了解了客户的需求和要求，根据其具体的工作环境和工作要求，进行了充分的调研和分析。

在设计过程中，我们注重与客户沟通，不断地调整和改进设计方案，确保最终的液压系统能够满足客户的需求。

其次，我们在液压系统设计中，注重了系统的稳定性和可靠性。

我们充分考虑了液压系统在工作过程中可能遇到的各种复杂情况，通过合理的设计和严格的测试，确保了系统在各种工作条件下都能够稳定可靠地运行。

我们还对系统的关键部件进行了精心的选择和配置，确保其性能和质量能够满足设计要求。

此外，我们在液压系统设计中，注重了系统的效率和节能性。

我们通过优化设计和合理配置，使得液压系统在工作过程中能够更加高效地转换能量，并且尽可能地减少能源消耗。

我们还在设计中加入了一些节能措施，如采用高效的液压元件和控制系统，以及优化系统的工作流程，从而进一步提高了系统的节能性能。

最后，我们在液压系统设计工作中，也遇到了一些困难和挑战。

在设计过程中，我们发现了一些问题和不足之处，但我们及时地进行了调整和改进，最终成功地解决了这些问题。

我们还深刻地总结了这些经验和教训，为今后的工作提供了宝贵的参考和借鉴。

总的来说，我们在液压系统设计工作中取得了一定的成绩，但我们也清楚地意识到，还有许多工作需要继续努力和改进。

我们将继续秉承以用户需求为中心、注重系统稳定性和可靠性、追求系统效率和节能性的设计理念，不断提高自身的专业水平，为客户提供更加优质的液压系统设计服务。

感谢大家的支持和合作！。

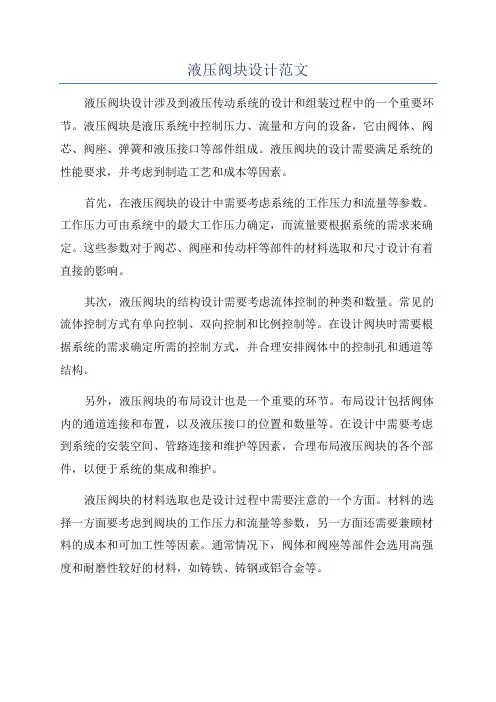

液压阀块设计范文液压阀块设计涉及到液压传动系统的设计和组装过程中的一个重要环节。

液压阀块是液压系统中控制压力、流量和方向的设备，它由阀体、阀芯、阀座、弹簧和液压接口等部件组成。

液压阀块的设计需要满足系统的性能要求，并考虑到制造工艺和成本等因素。

首先，在液压阀块的设计中需要考虑系统的工作压力和流量等参数。

工作压力可由系统中的最大工作压力确定，而流量要根据系统的需求来确定。

这些参数对于阀芯、阀座和传动杆等部件的材料选取和尺寸设计有着直接的影响。

其次，液压阀块的结构设计需要考虑流体控制的种类和数量。

常见的流体控制方式有单向控制、双向控制和比例控制等。

在设计阀块时需要根据系统的需求确定所需的控制方式，并合理安排阀体中的控制孔和通道等结构。

另外，液压阀块的布局设计也是一个重要的环节。

布局设计包括阀体内的通道连接和布置，以及液压接口的位置和数量等。

在设计中需要考虑到系统的安装空间、管路连接和维护等因素，合理布局液压阀块的各个部件，以便于系统的集成和维护。

液压阀块的材料选取也是设计过程中需要注意的一个方面。

材料的选择一方面要考虑到阀块的工作压力和流量等参数，另一方面还需要兼顾材料的成本和可加工性等因素。

通常情况下，阀体和阀座等部件会选用高强度和耐磨性较好的材料，如铸铁、铸钢或铝合金等。

在液压阀块的设计中，还需要考虑到系统的启动和停止过程中的冲击和噪声等因素。

为了减小系统中的冲击和噪声，可以在阀芯和阀座之间设计减震装置，如液压缓冲器或阀芯孔的设计。

最后，设计液压阀块还需要进行系统的仿真和优化。

通过利用流体力学仿真软件对系统进行仿真，可以分析和优化阀块的性能和设计参数。

仿真结果可以帮助设计人员了解系统的工作状态，并进行进一步的优化和改进。

在液压阀块的设计过程中，需要综合考虑系统的性能要求、制造工艺和成本等因素。

通过合理的设计和优化，可以提高液压系统的性能和可靠性，达到更好的控制效果。

液压阀块设计方法1．1液压阀块的结构特点按照结构和用途划分，液压阀块有条形块、小板块，盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块、集流排管和连接块等多种形式。

实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。

(1)阀块体阀块体是集成式液压系统的关键部件，它既是其它液压元件的承装载体，又是它们油路连通的通道体。

阀块体一般都采用长方体外型，材料一般用铝或可锻铸铁。

阀块体上分布有与液压阀有关的安装孔、通油孔、连接螺钉孔、定位销孔，以及公共油孔、连接孔等，为保证孔道正确连通而不发生干涉有时还要设置工艺孔。

一般一个比较简单的阀块体上至少有40-60个孔，稍微复杂一点的就有上百个，这些孔道构成一个纵横交错的孔系网络。

阀块体上的孔道有光孔、阶梯孔、螺纹孔等多种形式，一般均为直孔，便于在普通钻床和数控机床上加工。

有时出于特殊的连通要求设置成斜孔，但很少采用。

(2)液压阀液压阀一般为标准件，包括各类板式阀、插装阀、叠加阀等，由连接螺钉安装在阀块体上，实现液压回路的控制功能。

(3)管接头管接头用于外部管路与阀块的连接。

各种阀和阀块体组成的液压回路，要对液压缸等执行机构进行控制，以及进油、回油、泄油等，必须与外部管路连接才能实现。

(4)其它附件包括管道连接法兰、工艺孔堵塞、油路密封圈等附件。

1．2液压阀块的布局原则阀块体外表面是阀类元件的安装基面，内部是孔道的布置空间。

阀块的六个面构成一个安装面的集合。

通常底面不安装元件，而是作为与油箱或其它阀块的叠加面。

在工程实际中，出于安装和操作方便的考虑，液压阀的安装角度通常采用直角。

液压阀块上六个表面的功用(仅供参考)：(1)顶面和底面液压阀块块体的顶面和底面为叠加接合面，表面布有公用压力油口P、公用回油口O、泄漏油口L、以及四个螺栓孔。

(2)前面、后面和右侧面(a)右侧面：安装经常调整的元件，有压力控制阀类，如溢流阀、减压阀、顺序阀等：流量控制阀类，如节流阀、调速阀等。

液压设计心得体会引言液压设计是一项与机械设计紧密相关的技术，广泛应用于各行各业。

在进行液压设计的过程中，我积累了一些心得体会，通过本文档，我将分享这些经验和教训。

本文档主要涵盖了液压系统的设计原则、关键要素以及常见问题与解决方案。

1. 设计原则液压设计的核心是确保系统的高效运行和安全性。

在设计过程中，应遵循以下原则：•综合考虑：液压系统设计需要综合考虑多个因素，如工作条件、材料特性、工作压力和温度等。

只有综合考虑这些因素，才能得出合理的设计方案。

•合理布局：液压系统的元件应布置紧凑，管路应尽量简便。

合理布局可以减少能量损失和泄漏的风险，提高效率。

•安全可靠：设计液压系统时，安全性是首要考虑因素。

系统应设计和配置安全阀、泄压阀等保护装置，避免压力过大和意外事故的发生。

•经济实用：在设计液压系统时，应尽量降低材料和设备的成本，同时保障系统的正常运行。

经济实用的设计方案可以提高项目的竞争力。

2. 液压系统的关键要素液压系统由多个关键要素组成，每个要素都对系统的性能和安全性有着重要影响。

以下是一些关键要素的介绍：2.1 液压泵液压泵是液压系统的动力源，负责提供流体的流量和压力。

在选择液压泵时，应根据系统的需求和工作条件来确定合适的类型和规格。

2.2 执行器执行器是液压系统的输出设备，通常是液压缸或液压马达。

在选择执行器时，应考虑其工作负载、速度和精度等因素，确保其能够满足需求。

2.3 液压阀液压阀负责控制流体的流量、压力和方向。

在设计液压系统时，应正确选择和配置各种阀门，以确保系统的正常运行和控制。

2.4 液压油液压油是液压系统的工作介质，具有润滑、密封和传递能量的功能。

在选择液压油时，应注意其粘度、温度范围和抗氧化性等性能指标，以适应系统的工作环境。

3. 常见问题与解决方案在实际液压设计中，我们会遇到一些常见的问题，下面是一些常见问题以及解决方案的总结：3.1 泄漏问题泄漏是液压系统中常见的问题，会导致能量损失和环境污染。

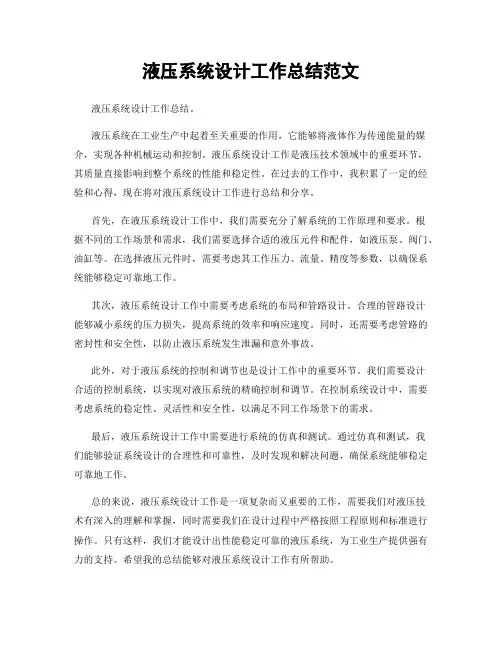

液压系统设计工作总结范文液压系统设计工作总结。

液压系统在工业生产中起着至关重要的作用，它能够将液体作为传递能量的媒介，实现各种机械运动和控制。

液压系统设计工作是液压技术领域中的重要环节，其质量直接影响到整个系统的性能和稳定性。

在过去的工作中，我积累了一定的经验和心得，现在将对液压系统设计工作进行总结和分享。

首先，在液压系统设计工作中，我们需要充分了解系统的工作原理和要求。

根据不同的工作场景和需求，我们需要选择合适的液压元件和配件，如液压泵、阀门、油缸等。

在选择液压元件时，需要考虑其工作压力、流量、精度等参数，以确保系统能够稳定可靠地工作。

其次，液压系统设计工作中需要考虑系统的布局和管路设计。

合理的管路设计能够减小系统的压力损失，提高系统的效率和响应速度。

同时，还需要考虑管路的密封性和安全性，以防止液压系统发生泄漏和意外事故。

此外，对于液压系统的控制和调节也是设计工作中的重要环节。

我们需要设计合适的控制系统，以实现对液压系统的精确控制和调节。

在控制系统设计中，需要考虑系统的稳定性、灵活性和安全性，以满足不同工作场景下的需求。

最后，液压系统设计工作中需要进行系统的仿真和测试。

通过仿真和测试，我们能够验证系统设计的合理性和可靠性，及时发现和解决问题，确保系统能够稳定可靠地工作。

总的来说，液压系统设计工作是一项复杂而又重要的工作，需要我们对液压技术有深入的理解和掌握，同时需要我们在设计过程中严格按照工程原则和标准进行操作。

只有这样，我们才能设计出性能稳定可靠的液压系统，为工业生产提供强有力的支持。

希望我的总结能够对液压系统设计工作有所帮助。

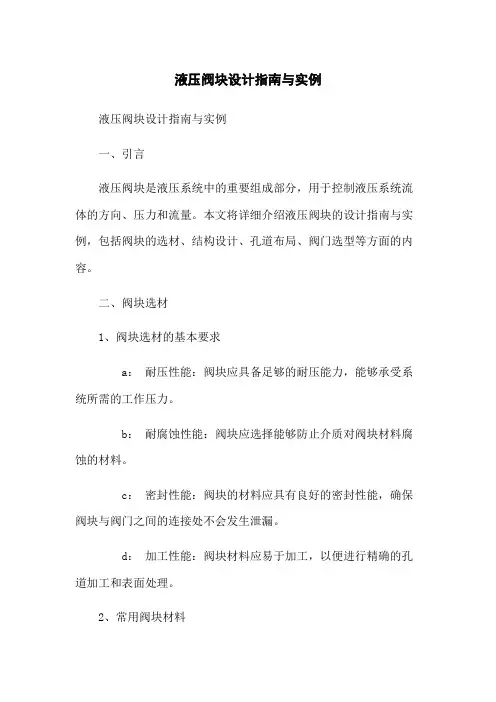

液压阀块设计指南与实例液压阀块设计指南与实例一、引言液压阀块是液压系统中的重要组成部分，用于控制液压系统流体的方向、压力和流量。

本文将详细介绍液压阀块的设计指南与实例，包括阀块的选材、结构设计、孔道布局、阀门选型等方面的内容。

二、阀块选材1、阀块选材的基本要求a：耐压性能：阀块应具备足够的耐压能力，能够承受系统所需的工作压力。

b：耐腐蚀性能：阀块应选择能够防止介质对阀块材料腐蚀的材料。

c：密封性能：阀块的材料应具有良好的密封性能，确保阀块与阀门之间的连接处不会发生泄漏。

d：加工性能：阀块材料应易于加工，以便进行精确的孔道加工和表面处理。

2、常用阀块材料a：铸铁：适用于一般工作压力较低的液压系统。

b：铝合金：重量轻，热传导性能好，但强度较低，适用于中小型液压系统。

c：铜合金：具有良好的耐磨性和导热性能，适用于高速液压系统和高压液压系统。

d：不锈钢：耐腐蚀性能好，适用于酸碱介质工作的液压系统。

三、结构设计1、阀块结构类型a：单阀块结构：阀块中仅包含一个阀门，适用于简单的液压系统。

b：复合阀块结构：阀块中包含多个阀门，可灵活调配，并满足复杂系统需求。

2、阀块结构要求a：阀门间距：阀门之间的间距要足够，以便进行正确的安装和拆卸操作，并减小液压能量损失。

b：阀门布局：根据系统需求，合理布局阀门，使其操作灵活、方便，并充分考虑阻塞和泄漏问题。

c：孔径设计：阀块中的孔径设计应满足系统流量和压力的要求，确保系统运行稳定。

d：强度分析：对阀块的结构进行强度分析，确保其能够承受系统的工作压力和冲击负荷。

四、孔道布局1、孔道布局原则a：空间合理利用：在有限的阀块空间内，合理布局孔道，减小阀块尺寸，提高系统紧凑度。

b：流态分析：通过流态分析确定孔道布局，避免液压能量损失和压力波动。

c：加工方便性：孔道应设计成易于加工的形状，以减少加工难度和提高加工精度。

2、孔道布局实例：（此处可插入一个阀块孔道布局示意图）五、阀门选型1、阀门种类a：止回阀：用于防止流体倒流的阀门。

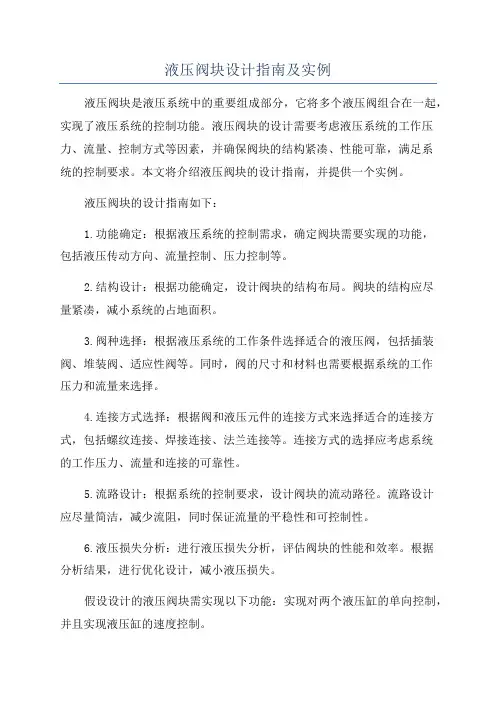

液压阀块设计指南及实例液压阀块是液压系统中的重要组成部分，它将多个液压阀组合在一起，实现了液压系统的控制功能。

液压阀块的设计需要考虑液压系统的工作压力、流量、控制方式等因素，并确保阀块的结构紧凑、性能可靠，满足系统的控制要求。

本文将介绍液压阀块的设计指南，并提供一个实例。

液压阀块的设计指南如下：1.功能确定：根据液压系统的控制需求，确定阀块需要实现的功能，包括液压传动方向、流量控制、压力控制等。

2.结构设计：根据功能确定，设计阀块的结构布局。

阀块的结构应尽量紧凑，减小系统的占地面积。

3.阀种选择：根据液压系统的工作条件选择适合的液压阀，包括插装阀、堆装阀、适应性阀等。

同时，阀的尺寸和材料也需要根据系统的工作压力和流量来选择。

4.连接方式选择：根据阀和液压元件的连接方式来选择适合的连接方式，包括螺纹连接、焊接连接、法兰连接等。

连接方式的选择应考虑系统的工作压力、流量和连接的可靠性。

5.流路设计：根据系统的控制要求，设计阀块的流动路径。

流路设计应尽量简洁，减少流阻，同时保证流量的平稳性和可控制性。

6.液压损失分析：进行液压损失分析，评估阀块的性能和效率。

根据分析结果，进行优化设计，减小液压损失。

假设设计的液压阀块需实现以下功能：实现对两个液压缸的单向控制，并且实现液压缸的速度控制。

根据功能确定，液压阀块需要包括两个单向阀和一个溢流阀。

根据结构设计，可以将两个单向阀和溢流阀布置在同一块阀块上，减小系统的占地面积。

根据阀种选择，选择两个插装式单向阀和一个插装式溢流阀。

根据连接方式选择，选择插装式阀，阀与阀之间采用螺纹连接，阀与液压缸之间采用法兰连接。

根据流路设计，将两个单向阀和溢流阀连接成合适的流动路径，实现液压缸的单向控制和速度控制。

进行液压损失分析，根据分析结果进行优化设计，减小液压损失。

通过以上设计步骤，完成了液压阀块的设计。

设计完成后，还需要进行阀块的制造和装配，并进行实验验证，确保阀块能够满足系统的控制要求。

液压阀块设计引言液压阀块是液压系统中的重要组成部分，主要用于调控液压系统中的液压流量和压力。

液压阀块的设计必须考虑各种工作条件和要求，以保证系统的稳定性和可靠性。

本文将介绍液压阀块的设计原则、设计流程和注意事项。

设计原则液压阀块的设计需要遵循以下原则：1.功能性：液压阀块的设计必须满足液压系统的功能需求，包括流量控制、压力调节、方向控制等功能。

2.可靠性：液压阀块设计必须考虑到系统的可靠性和安全性。

阀块的结构必须经过充分的强度计算和材料选择，以确保在高压环境下不会发生泄漏和破裂。

3.紧凑性：液压阀块设计应尽可能紧凑，以节约空间和降低系统的重量。

4.维护性：液压阀块的设计应考虑到维护和维修的便捷性。

易于拆卸和更换的设计能够降低维护成本和停机时间。

设计流程液压阀块的设计流程包括以下几个步骤：1.系统分析：首先需要对液压系统进行全面的分析，包括工作流量、工作压力、工作温度等参数的确定。

2.阀块选型：根据系统分析的结果，选择合适的阀块类型和规格。

一般可以选择单头阀块、双头阀块、多头阀块等。

3.阀芯设计：根据系统要求，设计阀芯的结构和尺寸。

阀芯的设计需要考虑流通通道的尺寸和形状，以及密封材料的选择。

4.阀座设计：设计阀座的结构和尺寸，确保阀座与阀芯之间的密封性和动作的准确性。

5.阀体设计：设计阀体的结构和尺寸，考虑液压系统的工作压力和流量，以确保阀体的强度和刚性。

6.材料选择：选择适合的材料制造阀块，考虑到材料的强度、耐腐蚀性和耐磨性等因素。

7.强度计算：进行强度计算，以验证阀块的结构是否满足设计要求。

8.总装与测试：将设计完成的阀芯、阀座和阀体组装在一起，并进行功能测试和密封性测试。

注意事项在液压阀块的设计过程中，需要注意以下几点：1.流通通道设计：流通通道的设计要尽量简洁，以减少液压阀块内的压力损失和能量损耗。

2.密封性设计：阀块的密封性设计要考虑到工作压力和温度，选择适当的密封材料和密封结构。

3.阀芯和阀座的配合：阀芯和阀座之间的配合要具有适当的间隙和精确的制造精度，以确保阀芯的动作灵活和密封性。

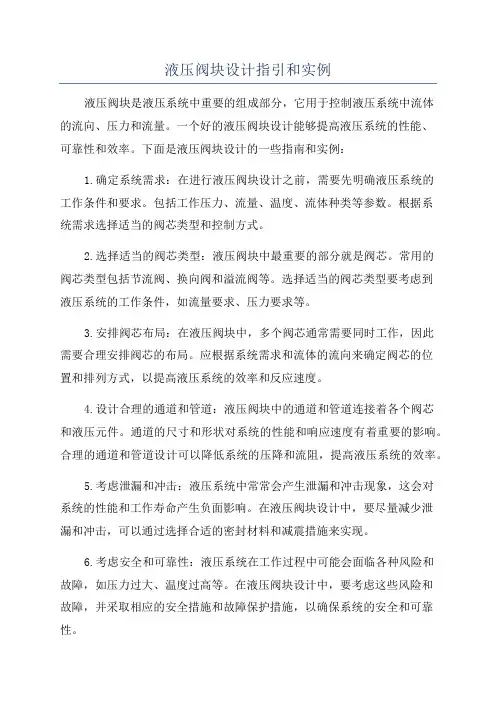

液压阀块设计指引和实例液压阀块是液压系统中重要的组成部分，它用于控制液压系统中流体的流向、压力和流量。

一个好的液压阀块设计能够提高液压系统的性能、可靠性和效率。

下面是液压阀块设计的一些指南和实例：1.确定系统需求：在进行液压阀块设计之前，需要先明确液压系统的工作条件和要求。

包括工作压力、流量、温度、流体种类等参数。

根据系统需求选择适当的阀芯类型和控制方式。

2.选择适当的阀芯类型：液压阀块中最重要的部分就是阀芯。

常用的阀芯类型包括节流阀、换向阀和溢流阀等。

选择适当的阀芯类型要考虑到液压系统的工作条件，如流量要求、压力要求等。

3.安排阀芯布局：在液压阀块中，多个阀芯通常需要同时工作，因此需要合理安排阀芯的布局。

应根据系统需求和流体的流向来确定阀芯的位置和排列方式，以提高液压系统的效率和反应速度。

4.设计合理的通道和管道：液压阀块中的通道和管道连接着各个阀芯和液压元件。

通道的尺寸和形状对系统的性能和响应速度有着重要的影响。

合理的通道和管道设计可以降低系统的压降和流阻，提高液压系统的效率。

5.考虑泄漏和冲击：液压系统中常常会产生泄漏和冲击现象，这会对系统的性能和工作寿命产生负面影响。

在液压阀块设计中，要尽量减少泄漏和冲击，可以通过选择合适的密封材料和减震措施来实现。

6.考虑安全和可靠性：液压系统在工作过程中可能会面临各种风险和故障，如压力过大、温度过高等。

在液压阀块设计中，要考虑这些风险和故障，并采取相应的安全措施和故障保护措施，以确保系统的安全和可靠性。

以双工位带顶针多路阀为例，介绍液压阀块的设计过程和注意事项。

1. 确定系统需求：假设系统工作压力为20MPa，流量为50L/min，流体种类为液压油。

2.选择适当的阀芯类型：由于需要控制多个工位的流向，选择带顶针的多路阀作为阀芯类型。

3.安排阀芯布局：根据系统的工作要求，确定阀芯的位置和排列方式。

假设系统需要4个工位，每个工位需要控制4个液压缸。

因此，需要设计一个包含16个阀芯的阀块。

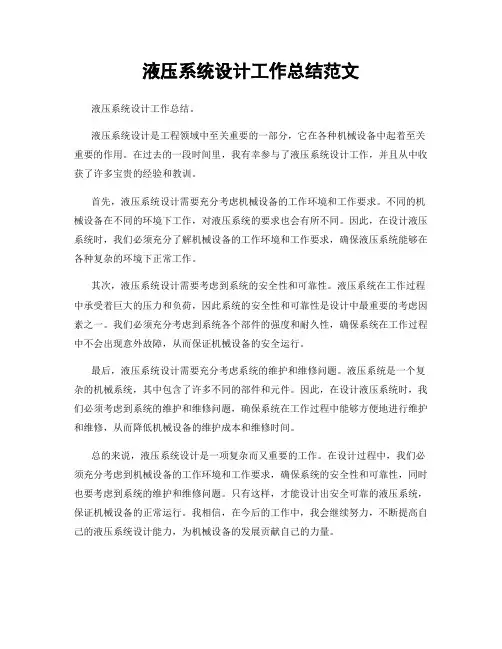

液压系统设计工作总结范文液压系统设计工作总结。

液压系统设计是工程领域中至关重要的一部分，它在各种机械设备中起着至关重要的作用。

在过去的一段时间里，我有幸参与了液压系统设计工作，并且从中收获了许多宝贵的经验和教训。

首先，液压系统设计需要充分考虑机械设备的工作环境和工作要求。

不同的机械设备在不同的环境下工作，对液压系统的要求也会有所不同。

因此，在设计液压系统时，我们必须充分了解机械设备的工作环境和工作要求，确保液压系统能够在各种复杂的环境下正常工作。

其次，液压系统设计需要考虑到系统的安全性和可靠性。

液压系统在工作过程中承受着巨大的压力和负荷，因此系统的安全性和可靠性是设计中最重要的考虑因素之一。

我们必须充分考虑到系统各个部件的强度和耐久性，确保系统在工作过程中不会出现意外故障，从而保证机械设备的安全运行。

最后，液压系统设计需要充分考虑系统的维护和维修问题。

液压系统是一个复杂的机械系统，其中包含了许多不同的部件和元件。

因此，在设计液压系统时，我们必须考虑到系统的维护和维修问题，确保系统在工作过程中能够方便地进行维护和维修，从而降低机械设备的维护成本和维修时间。

总的来说，液压系统设计是一项复杂而又重要的工作。

在设计过程中，我们必须充分考虑到机械设备的工作环境和工作要求，确保系统的安全性和可靠性，同时也要考虑到系统的维护和维修问题。

只有这样，才能设计出安全可靠的液压系统，保证机械设备的正常运行。

我相信，在今后的工作中，我会继续努力，不断提高自己的液压系统设计能力，为机械设备的发展贡献自己的力量。

液压阀块的设计思路、制造、安装与调试液压阀块是液压系统的重要组成部分，液压阀块在设计思路、制造、安装和调试的各个阶段对液压系统的总体性能都能产生影响。

文章对液压阀块的设计、制造、安装、调试各个阶段进行了介绍，阐述了各个阶段中应该注意的问题，以及遇到问题的解决措施。

这几个阶段按照相关规定来进行，能有效减少相关问题的产生，保证液压系统正常运行。

标签：液压阀块；设计思路；制造；安装；调试现在液压系统在现代工业中发挥着重要作用，同时对液压系统的各方面性能要求也不断提高。

在液压系统中，液压阀块是重要的组成部分，在液压系统中发挥着关键的作用。

随着现在对液压系统要求的提高，液压阀块的功能性和集成性的难度也不断增加。

液压阀块在设计思路、制造、安装、调试等方面都需要进行有效控制，这样才能保证液压阀块性能的正常发挥，液压系统才能正常运行。

下面是对液压阀块的设计思路、制造、安装、调试的分析。

1 液压阀块的设计液压阀块在设计之前一些准备工作需要做到位。

首先是能够看懂原理图，这是在液压阀块设计之前必须做的一个工作，对原理图清楚之后才能进行设计[1]。

另外是要对液压阀块的大小以及相关元件的分配需要有比较清楚的定位，阀块大小的确定主要依据液压系统的实际空间来确定。

液压阀块在设计时有一些事项需要加以注意。

阀块在设计的过程中液压油路的设计应该遵循简洁的原则，深孔、斜孔和工艺孔应该尽量少用。

阀块孔径尺寸的确定应该与流量相匹配，相通的孔需要有足够的通流面积。

阀块中A口和B口位置的确定在设计的过程中應该根据液压系统的空间位置、油口相接位置和装配方向等因素。

阀块图在绘制的过程中应该和阀块实际尺寸相一致，这样可以更好反映出阀块的实际情况，出错的几率会减少。

表示通道连接的情况时应该用剖视图来表示，设计图的每个面上要标示出装阀的接口的符号。

绘图中集成块的基准的绘制可以采用点坐标形式，这种方法是现在运用较为广泛的一种方法。

在设计的过程中除了阀块设计图之外还应当有独立的快装配图，这样有利于安装和检验。

液压阀块（油路板、集成块）的结构和设计一、油路块的结构油路块是一块较厚的液压元件安装板，用螺钉将板式液压元件安装在油路板的正面或者各个侧面（保持底面或某一个面为安装固定面），在正面对应的孔与液压阀的各孔相通，各孔间按照液压系统原理图的通路要求，在油路板内部钻纵、横孔道，在孔口开有螺纹，安装管接头用以接管。

为避免孔道过长、过多而不便于加工，在一块油路板上安装元件的数量一般不超过10~12个。

油路板边长不宜大于400mm。

油路板内部孔道数量较多且又互相交叉时，为了便于设计和制造，减少工艺孔，可将油路板的厚度分为三层，第一层为泄露油和控制油孔的通道（L层），其孔径较小；第二层为压力油孔通道（P层）；第三层为回油孔通道（O层）。

如果元件数量并不多，尽可能将压力油孔通道和回油孔通道布置在同一层内，以减小油路板的厚度。

二、油路板的设计1、确定油路板的数量对于较简单的液压系统，当液压元件数量不超过10~12个时候，整个液压系统只需集中在一个油路板上（视现场情况需要而定）；若元件数量较多，则需要进行分解。

2、根据液压系统原理图，进行三维建模设计为在油路板上布置元件方便起见，先根据选型的液压元件的外形轮廓尺寸（含油口尺寸、安装尺寸），建立三维实体模型，然后在三维空间中，确定各元件底面上油口位置、尺寸及在空间相互连通关系，进而确定油路块实体模型。

建立三维实体模型后，再分别建立其二维视图。

3、元件位置的布置（1）一般应使方向阀阀芯置于水平方向。

如果将电磁阀垂直方向放置，由于阀芯自重可能影响造成动作失灵。

（2）元件之间距离一般取5~10mm。

电磁换向阀的电磁铁外壳可以伸出油路板外面，并尽量伸出于阀板的同一侧。

注意留出扳手空间。

（3）尽可能将与主压力油路相通的各元件油口沿坐标轴排列在一条直线上，以便于用一个横向孔（工艺孔）将其连接起来，再与液压泵压力油管接口连接，以减少钻孔（工艺孔）的数量。

（4）压力表开口布置在油路板的最上方，如果必须放在中间，则应留出安装压力表的位置。

液压系统设计工作总结报告在过去的一段时间里，我有幸参与了液压系统设计工作，并在这个过程中积累了丰富的经验和收获。

在这篇总结报告中，我将分享我在液压系统设计工作中所学到的一些关键经验和教训。

首先，我学会了如何根据客户的需求和要求来设计液压系统。

在开始设计工作之前，我会与客户进行充分的沟通，了解他们的需求和期望。

然后，我会根据这些信息来确定系统的工作参数，包括压力、流量、温度等。

这一步骤非常关键，因为它直接影响到系统的性能和稳定性。

其次，我学会了如何选择合适的液压元件和配件。

在设计液压系统时，选择合适的元件和配件是非常重要的。

我会根据系统的工作参数和要求来选择液压泵、阀门、油缸等元件，确保它们能够满足系统的需求并且具有良好的可靠性和稳定性。

另外，我还学会了如何进行系统的布局和管路设计。

在设计液压系统时，布局和管路设计是至关重要的环节。

我会根据系统的工作要求和空间限制来进行布局设计，确保系统能够安装和运行。

同时，我还会根据系统的工作参数和要求来设计管路，确保液压油能够顺利地流动，并且减小能量损失和压力损失。

最后，我学会了如何进行系统的调试和优化。

在液压系统设计完成之后，我会进行系统的调试和优化工作，确保系统能够正常工作并且具有良好的性能和稳定性。

在这个过程中，我会进行各种测试和调整，以确保系统能够满足客户的需求和要求。

总的来说，液压系统设计工作是一项非常复杂和细致的工作，需要设计人员具有丰富的经验和专业知识。

通过这段时间的工作，我不仅学会了如何设计液压系统，还学会了如何与客户进行有效的沟通和合作，以及如何解决各种挑战和问题。

我相信这些经验和教训将会对我的未来工作产生积极的影响。

液压系统设计工作总结报告在液压系统设计工作中，我们不仅需要深入了解液压原理和技术，还需要具备良好的工程设计能力和实践经验。

在过去的一段时间里，我们团队致力于设计和优化各种液压系统，从而满足不同行业和领域的需求。

在这篇总结报告中，我将分享我们在液压系统设计工作中的经验和教训。

首先，我们意识到液压系统设计需要充分考虑系统的整体性能和稳定性。

在设计过程中，我们需要对液压元件的选择、系统的布局和管路的设计进行综合考虑。

同时，我们还需要对系统的工作环境和工作条件进行充分了解，以确保系统在各种复杂工况下都能够稳定可靠地工作。

其次，我们发现在液压系统设计中，对系统的动态响应和控制特性的考虑非常重要。

我们需要通过仿真和试验手段，对系统的动态特性进行分析和评估，从而优化系统的响应速度、稳定性和控制精度。

这对于液压系统在实际工作中的性能和可靠性都有着重要的影响。

另外，我们也意识到了液压系统设计中的能源利用和节能环保的重要性。

在设计过程中，我们需要尽可能地减小系统的能量损失，提高系统的能源利用率，从而降低系统的运行成本和对环境的影响。

这需要我们在设计过程中对系统的能量流动和能量转换进行深入的分析和优化。

最后，我们还发现了在液压系统设计中，对系统的安全性和可靠性的考虑至关重要。

我们需要对系统的各个部件和连接进行充分的强度和可靠性分析，以确保系统在各种工作条件下都能够安全可靠地工作。

同时，我们还需要对系统的故障诊断和保护措施进行充分的考虑，以确保系统在出现故障时能够及时有效地进行保护和修复。

总的来说，液压系统设计是一项复杂而又重要的工作。

通过我们团队的努力和实践，我们不断总结经验教训，不断提高设计水平，以满足客户和市场的需求。

希望我们的总结报告能够对液压系统设计工作有所启发和帮助，也希望我们团队在未来的工作中能够取得更大的成就和进步。

液压阀块设计引言液压阀块是将液压系统中的液体流动和压力转换为动力的重要组成部分。

其设计合理与否直接影响到液压系统的稳定性和性能。

本文将介绍液压阀块的设计原则、常用材料以及一些常见的阀块设计要点。

设计原则在设计液压阀块时，应遵循以下几个基本原则：1.安全性原则：阀块应具备足够的强度和刚度，以承受系统中的压力和载荷，保证系统的安全运行。

2.可靠性原则：阀块的设计应考虑到所有可能出现的故障情况，并采取相应的措施，以保证系统的可靠性。

3.高效性原则：阀块的设计应尽可能减小流通阻力，提高系统的工作效率。

4.经济性原则：在满足系统性能要求的前提下，尽可能减小阀块的材料和加工成本。

常用材料液压阀块通常采用高强度、耐腐蚀的材料制造，以确保其耐压和使用寿命。

常见的材料包括：•铸铁：铸铁具有较高的强度和良好的耐蚀性，适用于一般液压系统中的阀块制造。

•铸钢：铸钢具有较高的强度和韧性，在高压液压系统中广泛应用于阀块制造。

•铝合金：铝合金具有良好的导热性能和轻质化特点，适用于高温液压系统中的阀块制造。

•不锈钢：不锈钢具有优异的耐腐蚀性能，可用于耐酸碱液体的液压系统的阀块制造。

阀块设计要点1. 流通通道设计合理的流通通道设计是阀块设计的关键。

在设计流通通道时，应考虑以下因素：•路径：流通通道应尽可能直接，减小流体流动的阻力。

•直径：通道直径应根据液体流量和压力损失来确定，以保证系统的正常运行。

•分流：在设计过程中，应合理设置分流通道和连接通道，以方便不同液路的连接和控制。

2. 强度和刚度阀块在液压系统中承受较大的压力和载荷，因此在设计阀块时，应考虑其强度和刚度。

通常采取以下措施：•增加壁厚：增加阀块的壁厚可以提高其强度和刚度，但也会增加其重量和成本。

•增加加强筋：在阀块上设置适当的加强筋可以提高其刚度和抗弯能力，但也会增加制造难度和成本。

3. 密封设计良好的密封设计是阀块正常工作的关键。

在设计密封结构时，应注意以下几点：•密封方式：可采用O型圈、平面密封或其他密封方式，根据实际情况选择合适的密封结构。

液压系统设计工作总结范文
液压系统设计工作总结。

液压系统是一种将液体作为能量传递媒介的动力传动系统，广泛应用于工程机械、冶金设备、航空航天等领域。

作为液压系统设计工程师，我在过去的工作中积累了丰富的经验，现在我想分享一下我对液压系统设计工作的总结。

首先，液压系统设计需要充分理解系统的工作原理和基本组成部分。

在设计液
压系统之前，我们需要对液压传动原理、液压元件的特性和工作原理有深入的了解。

只有对液压系统的工作原理有清晰的认识，才能设计出高效、可靠的液压系统。

其次，液压系统设计需要充分考虑系统的工作环境和工况。

不同的工作环境和
工况对液压系统的设计有着不同的要求，比如在高温、高压、腐蚀性环境中工作的液压系统需要选择耐高温、耐腐蚀的液压元件，以确保系统的稳定性和可靠性。

另外，液压系统设计需要充分考虑系统的安全性和可维护性。

在设计液压系统时，我们需要考虑系统的安全防护装置，以确保系统在工作过程中不会发生意外事故。

同时，我们还需要考虑系统的可维护性，选择易于维护和更换的液压元件，以降低系统的维护成本和维修时间。

最后，液压系统设计需要不断学习和创新。

液压技术在不断发展和进步，作为
液压系统设计工程师，我们需要不断学习最新的液压技术和产品，不断创新和改进液压系统的设计，以满足不断变化的市场需求。

总的来说，液压系统设计工作需要充分理解系统的工作原理和基本组成部分，
充分考虑系统的工作环境和工况，注重系统的安全性和可维护性，不断学习和创新。

只有这样，我们才能设计出高效、可靠的液压系统，为工程机械、冶金设备、航空航天等领域的发展做出贡献。

液压集成阀块的设计液压集成阀块是一种高效、可靠的液压控制元件，它将多个液压阀组合在一起，形成一个整体，具有结构紧凑、安装方便、维护简单等优点。

液压集成阀块的设计是关键，它直接影响到阀块的性能和使用寿命。

本文将从液压集成阀块的设计要点、设计流程和设计注意事项三个方面进行阐述。

一、液压集成阀块的设计要点1. 阀块的结构设计：液压集成阀块的结构设计应该紧凑、合理，尽量减少管路连接，降低泄漏风险。

同时，阀块的结构应该考虑到维修保养的便利性，方便更换损坏的部件。

2. 阀块的流路设计：液压集成阀块的流路设计应该合理，避免液压油在流动过程中产生过大的压力损失。

同时，阀块的流路设计应该考虑到液压系统的工作条件，如流量、压力等参数。

3. 阀块的材料选择：液压集成阀块的材料选择应该考虑到液压油的性质和工作环境的要求，如耐腐蚀、耐磨损、耐高温等特性。

4. 阀块的密封设计：液压集成阀块的密封设计应该严格按照液压系统的要求进行，保证液压油不会泄漏，同时避免过度紧固导致密封件损坏。

二、液压集成阀块的设计流程1. 确定液压系统的工作条件：液压集成阀块的设计应该根据液压系统的工作条件进行，如流量、压力、温度等参数。

2. 绘制阀块的流路图：根据液压系统的工作条件，绘制阀块的流路图，确定阀块的结构和流路。

3. 选择阀块的材料：根据液压油的性质和工作环境的要求，选择合适的材料，如铝合金、钢材等。

4. 设计阀块的密封结构：根据液压系统的要求，设计阀块的密封结构，保证液压油不会泄漏。

5. 进行阀块的模拟分析：利用计算机辅助设计软件，进行阀块的模拟分析，验证阀块的性能和可靠性。

6. 制造阀块的样品：根据设计图纸，制造阀块的样品，进行实际测试和验证。

7. 进行阀块的批量生产：根据样品的测试结果，进行阀块的批量生产。

三、液压集成阀块的设计注意事项1. 阀块的结构应该紧凑、合理，尽量减少管路连接，降低泄漏风险。

2. 阀块的流路设计应该合理，避免液压油在流动过程中产生过大的压力损失。

液压系统设计工作总结报告在液压系统设计的过程中，我深入学习了液压系统的基本原理和构成，并且参与实际的设计工作。

通过这个工作，我收获了很多，并总结了以下几点。

首先，在液压系统设计的过程中，我学会了如何合理选取液压元件。

根据任务的具体要求，我了解了各种液压元件的特点和使用范围，根据实际需要进行选型。

例如，对于需要大流量的场景，我选择了具有大流量特性的液压泵；对于需要进行运动控制的场景，我选择了带有液压伺服阀的液压系统。

通过正确选择液压元件，我成功地满足了系统的工作需求。

其次，在液压系统设计的过程中，我掌握了合理布局和连接液压元件的方法。

在设计中，我考虑到了元件之间的相互作用，合理布局液压泵、容器、液压缸等元件，保证了系统的正常工作。

同时，我还注意到了管路的连接问题，并且选用了适当的管材和连接方式，确保了液压系统的密封性和可靠性。

此外，在液压系统设计的过程中，我了解了液压系统的工作流程和控制方法。

我掌握了如何通过调整液压阀的开度来控制液压系统的压力和流量，并且采用了比例控制阀和伺服阀等高级控制元件，实现了更精确的运动控制。

同时，我还通过研究了解了液压系统的故障诊断方法和维护保养知识，提高了系统的可靠性和运行效率。

最后，在液压系统设计的过程中，我培养了团队合作和沟通能力。

在设计过程中，我与同事共同讨论问题，相互交流经验，并且与制造厂家和用户进行沟通，了解他们的需求和反馈。

通过团队合作和沟通，我们有效地解决了设计中的各种问题，并且提出了创新的设计方案。

通过这次液压系统设计工作，我深入学习了液压系统的理论和实践知识，并且提高了自己的技术能力和工作能力。

我相信这次经历将对我的职业发展有着积极的影响，并且会为未来的工作提供更多的机会和挑战。

液压阀块设计规范液压阀块的设计大多属于非标设计,需要根据不同的工况和使用要求进行针对性设计,设计阀块时大致分为以下几步:选材、设计、加工与热处理、去毛刺与清洗、表面防锈处理、试验。

1、选材：不同的材料决定了不同的压力等级，首先根据使用压力进行合理选材，一般来说遵循以下原则：工作压力P<6.3MPa时，液压阀块可以采用铸铁HT20一40。

采用铸铁件可以进行大批量铸造，减少工时，提高效率，特别适用于标准化阀块。

6.3MPa≤P<21MPa时，液压阀块可以选用铝合金锻件、20号锻钢或者Q235；低碳钢焊接性能好，特别适合与非标的硬管（使用中很多阀块需要和硬管进行焊接）进行焊接。

P≥21MPa时，液压阀块可以选用35号锻钢。

锻打后直接机加工或者机加工后调质处理HB200-240（一般高压的阀块，往往探伤、机加工与热处理循环进行）。

常用液压阀阀体材料选用表材料常用工况适用介质类别材料牌号代号PN/Mpa t/℃灰铸铁HT200Z≤1.6 ≤200水、蒸汽、油类等HT250 氨≤2.5 氨≥-40可锻铸铁KT30-6KT30-8K ≤2.5300氨≥-40球墨铸铁QT400-18QT400-15Q ≤4.0 ≤350高硅铸铁NSTSi-1S G ≤0.6 ≤120 硝酸等腐蚀介质优质碳素钢ZG200、ZG250、WCA、WCB、WCCC≤16.0 ≤425 水、蒸汽、油类等氨、氮氢气等A3、10、20、25、35≤32.0 ≤200铬钼合金钢12CrMo、WC615CrMoZG20CrMo IP5410 540 蒸汽类Cr5MoZGCr5Mo≤16.0 ≤550 油类铬钼钒合金钢12Cr1MoV15Cr1MoVZG12Cr1MoVZG15Cr1MoVWC9V P5714 570 蒸汽类镍、铬、钛耐酸钢1Cr18Ni9TiZG1Cr18Ni9TiP ≤6.3≤200 硝酸等腐蚀介质-100～-196 乙烯等低温介质≤600高温蒸汽、气体等 镍铬钼钛耐酸钢 1Cr18Ni12Mo2Ti ZG1Cr18Ni12Mo2TiR ≤20.0 ≤200 尿素、醋酸等 优质锰钒钢 16Mn 15MnVI ≤16.0 ≤450 水、蒸汽、油品类 铜合金 HSi80-3 T ≤4.0 ≤250 水、蒸汽、气体类2、阀块的设计与加工设计阀块时阀块最初的厚度定为最大通径的5倍，然后根据具体设计逐步才缩小；设计通道时应合理布置孔道，尽量减少深孔、斜孔和工艺孔，先安排大流量通道，最后是先导油通道，各孔道之间的安全壁厚不得小于3～5mm ，还应考虑钻头在允许范围内的偏斜，适当加大相邻孔道的间距；通道内液压油流速不能高于12m/s ，回油通道要比是进油通道大20-40%；阀块进油口，工作口，控制口要加工测压口；各阀口要刻印标号；对于质量较大的阀块必须有起吊螺钉口。
