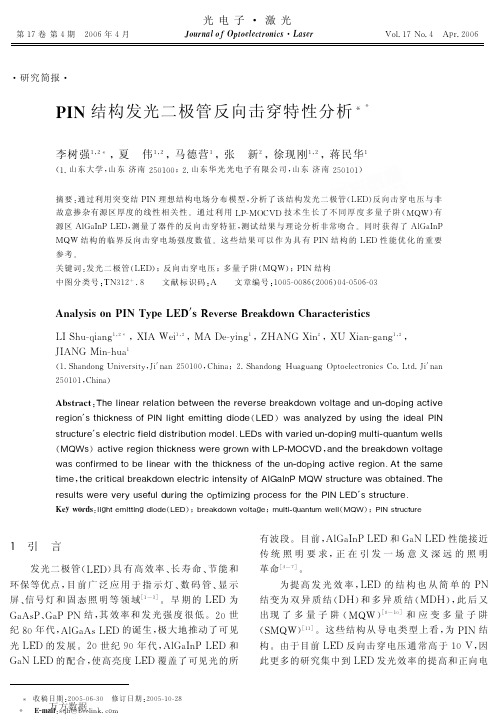

发光二极管的特性分析

LED发光二极管原理（图文）半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。

事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。

一、半导体发光二极管工作原理、特性及应用（一）LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。

因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。

此外，在一定条件下，它还具有发光特性。

在正向电压下，电子由N区注入P区，空穴由P 区注入N区。

进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。

假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。

除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。

发光的复合量相对于非发光复合量的比例越大，光量子效率越高。

由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。

理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Ｅg有关，即λ≈1240/Eg（mm）式中Eg的单位为电子伏特（eV）。

若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。

比红光波长长的光为红外光。

现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

（二）LED的特性1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

发光二极管电阻发光二极管（LED）是一种半导体器件，它能够将电能转化为可见光。

与传统的白炽灯相比，LED具有更高的能效、更长的寿命和更小的体积。

但是，与其他电子器件一样，LED也存在电阻问题。

本文将探讨发光二极管电阻的原因、计算方法以及解决方案。

一、发光二极管电阻的原因发光二极管电阻的主要原因是材料的电性质。

LED由三种主要材料组成：P型半导体、N型半导体和PN 结。

在PN结中，P型半导体和N型半导体之间存在电荷分布不均的现象，这会导致电子难以通过。

此外，LED还存在接触电阻和导线电阻等问题，这些都会影响LED的性能。

二、计算发光二极管电阻的方法计算发光二极管电阻的方法有多种，下面介绍三种常用的方法。

1.欧姆定律：欧姆定律是描述电流、电压和电阻之间关系的基本定律。

根据欧姆定律，电流等于电压除以电阻。

因此，可以通过测量LED的电压和电流来计算其电阻。

2.热电特性：LED在工作时会发热，因此其电阻随温度而变化。

通过测量LED的电阻和温度，可以建立LED的热电特性曲线，从而计算其电阻。

3.有限元分析：有限元分析是一种数值计算方法，可以对LED的结构和材料进行模拟计算，从而得到其电阻大小。

三、解决发光二极管电阻的方案为了解决发光二极管电阻的问题，可以采取以下措施。

1.优化材料：优化LED材料的电性质，减少PN结的电阻，从而提高LED的效率。

2.改进结构：改进LED的结构，例如增加金属层、优化接触面积等，可以减少接触电阻和导线电阻。

3.降低温度：LED在高温下容易产生热效应，从而影响其电阻。

因此，降低LED的工作温度可以减少电阻问题。

4.使用电子器件：使用电子器件，例如电容、电感等，可以减少LED的电阻，从而提高其效率。

总之，发光二极管电阻是LED制造和应用中需要解决的问题之一。

通过优化材料、改进结构、降低温度和使用电子器件等措施，可以有效地解决这一问题，从而提高LED的效率和使用寿命。

led灯具分析报告LED 灯具分析报告在当今的照明市场中，LED 灯具以其高效、节能、环保、寿命长等显著优势，逐渐成为主流产品。

本文将对 LED 灯具进行全面的分析，包括其工作原理、特点、应用领域、市场现状以及未来发展趋势等方面。

一、LED 灯具的工作原理LED（Light Emitting Diode），即发光二极管，是一种能够将电能直接转化为光能的半导体器件。

当电流通过 LED 时，电子与空穴在半导体内部复合，释放出能量，以光子的形式发出光。

与传统的白炽灯泡和荧光灯管不同，LED 灯具的发光过程不涉及热辐射和气体放电，因此能量转化效率更高，能够大大减少能源的浪费。

二、LED 灯具的特点1、节能高效LED 灯具的能耗相比传统照明灯具大幅降低。

一般来说，LED 灯具的发光效率可以达到 100 流明/瓦以上，而传统白炽灯泡仅为 10-20流明/瓦，荧光灯管也只有 50-80 流明/瓦。

这意味着在提供相同亮度的情况下，LED 灯具所需的电能更少，能够有效降低能源消耗和电费支出。

2、寿命长LED 灯具的使用寿命通常可达 50000 小时以上，远远超过传统灯具。

例如，白炽灯泡的寿命一般在 1000 小时左右，荧光灯管则在 8000-10000 小时。

长寿命的特点减少了灯具的更换频率，降低了维护成本和环境污染。

3、环保LED 灯具不含汞、铅等有害物质，对环境无污染。

同时，其节能特性也有助于减少二氧化碳等温室气体的排放，符合可持续发展的要求。

4、色彩丰富LED 灯具可以通过调节电流和芯片组合，实现多种颜色的发光，包括单色光、白光以及各种彩色光。

这使得 LED 灯具在装饰照明和特殊场景照明中具有广泛的应用。

5、响应速度快LED 灯具的响应时间极短，能够瞬间点亮，不存在传统灯具的启动延迟问题，适用于需要快速响应的照明场景，如交通信号灯等。

6、体积小LED 芯片体积小，可以设计出各种形状和尺寸的灯具，满足不同空间和装饰需求。

有机发光二极管实验报告实验报告：有机发光二极管摘要：本实验旨在通过研究有机发光二极管（OLED）的特性和性能，了解其在光电器件领域中的应用潜力。

实验中我们搭建了一个有机发光二极管的电路，并对其进行了电流-电压特性的测试和发光效果的观察。

实验结果表明，有机发光二极管具有低电压驱动、高亮度和寿命长的特点，具备较大的应用前景。

1.引言有机发光二极管（OLED）是一种可以通过在有机材料中施加电场而发光的器件。

它由一层或多层的有机材料薄膜组成，两端设置正负极，并在电场刺激下，能够发出可见光。

OLED具有许多优势，如低电压驱动、高亮度、高对比度和寿命长等，因此在显示屏、照明和光伏电池等领域有着广泛的应用。

2.实验目的1)了解有机发光二极管的基本结构和工作原理；2)掌握有机发光二极管的电流-电压特性；3)观察有机发光二极管的发光效果。

3.实验材料和方法实验材料：有机发光二极管、电流表、电压表、电阻、电源等。

实验步骤：1)将有机发光二极管与电源、电流表和电压表连接成电路；2)依次调整电源电压，记录下电流和电压的数值；3)观察有机发光二极管的发光效果。

4.实验结果与分析实验中我们记录下了不同电流下的电压值，并通过绘制电流-电压曲线进行分析。

同时，我们观察到有机发光二极管的发光效果，并比较了其亮度和颜色与电流的关系。

电流-电压特性曲线显示出明显的非线性特征。

在较低的电流下，电压-电流曲线近似呈线性关系，但在较高电流下，电压随电流增大呈现更为陡峭的增长趋势。

这表明有机发光二极管的电阻不是固定的，随着电压的增加而变化。

观察有机发光二极管的发光效果，我们发现其亮度和颜色与电流的变化呈正相关关系。

随着电流的增加，亮度逐渐增大，并且颜色由较暗的蓝色转变为明亮的蓝色。

这表明有机发光二极管的发光效果可以通过控制电流大小来调节。

5.结论本实验通过研究有机发光二极管的特性和性能，掌握了其电流-电压特性和发光效果。

实验结果表明，有机发光二极管具有低电压驱动、高亮度和寿命长的特点，可以广泛应用于显示屏、照明和光伏电池等领域。

发光二极管波长1. 介绍发光二极管（Light Emitting Diode，简称LED）是一种能够将电能转化为光能的半导体器件。

它具有体积小、功耗低、寿命长、反应速度快等优点，广泛应用于照明、显示、通信等领域。

而发光二极管的波长是指其发出的光的特定频率，不同波长的光对应着不同的颜色。

本文将详细介绍发光二极管波长的相关知识。

2. 发光二极管的工作原理发光二极管是一种特殊的二极管，通过在半导体材料中注入电子和空穴，当它们再结合时，会发生能量释放，从而产生光。

这种能量释放是由电子跃迁引起的，而电子跃迁的能量差决定了光的波长。

在发光二极管中，使用的半导体材料决定了其发光的波长。

常见的发光二极管材料有氮化镓（GaN）、磷化铟镓（InGaP）和砷化铝镓（AlGaAs）等。

不同材料的带隙能量不同，因此它们对应的波长也不同。

例如，氮化镓发光二极管主要发出蓝色和绿色光，磷化铟镓发光二极管主要发出红色和黄色光。

3. 发光二极管波长的测量方法3.1 光谱仪测量光谱仪是一种常用的测量发光二极管波长的工具。

它可以将光分解成不同波长的成分，并通过光电二极管等探测器测量各个波长的强度。

通过分析光谱图，可以确定发光二极管的波长范围和峰值波长。

3.2 色度计测量色度计是一种专门用于测量光的色彩特性的仪器。

它通过测量光的颜色坐标来确定发光二极管的波长。

常用的色度学系统有CIE XYZ色彩空间和CIE RGB色彩空间等。

3.3 峰值波长测量峰值波长是指发光二极管光谱中强度最高的波长。

测量峰值波长可以通过光电二极管和滤光片组合的方式进行。

通过改变滤光片的波长，测量每个波长下的光电流强度，找到强度最高的波长即可确定峰值波长。

4. 发光二极管波长的应用4.1 照明领域发光二极管的波长决定了其发出的光的颜色，因此在照明领域有广泛的应用。

通过控制发光二极管的波长，可以实现不同颜色的照明效果。

例如，使用蓝色和黄色发光二极管的组合，可以实现白光照明。

常用光纤器件特性测试实验 实验二 发光二极管P-I 特性测试实验一、实验目的1、学习发光二极管的发光原理2、了解发光二极管平均输出光功率与注入电流的关系3、掌握发光二极管P （平均发送光功率）-I （注入电流）曲线的测试二、实验内容1、测量发光二极管平均输出光功率和注入电流，并画出P-I 关系曲线2、根据P －I 特性曲线，计算发光二极管斜率效率三、预备知识1、了解发光二极管与半导体激光器的异同点四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱 1台2、FC 接口光功率计 1台3、850nm 光发端机（HFBR-1414T ） 1个4、ST/PC-FC/PC 多模光跳线1根 5、万用表1台6、连接导线20根五、实验原理半导体光源主要有半导体发光二极管（LED ）和半导体激光器（LD ）两种。

LD 已经在上一个实验介绍过，本实验主要是介绍LED 。

发光二极管（LED ）结构简单，是一个正向偏置的PN 同质节，电子-空穴对在耗尽区辐射复合发光，称为电致发光。

发光二极管（LED ）发射的不是激光，输出功率较小、具有较宽的谱宽（30～60nm ）、发射角较大（≈100°）、与光纤的耦合效率较低。

其优点是：寿命很长，理论推算可达108至1010小时，其次是受温度影响较小，输出光功率与注入电流的线性关系较好，价格也比较便宜，驱动电路简单，不存在模式噪声等问题。

半导体发光二极管（LED ）可以做为中短距离、中小容量的光纤通信系统的光源。

对于发光二极管（LED ）而言，自发辐射产生的功率是由正向偏置电压产生的注入电流提供的，当注入电流为I ，工作在稳态时，电子-空穴对通过辐射和非辐射复合，其复合率等于载流子注入率I q ，其中发射电子的复合率决定于内量子效率int η，光子产生率为)/(int q I η，因此LED 内产生的光功率为Iq P )/(int int ωη =（2-1）式中，ω 为光量子能量。

发光二极管光通信电路-概述说明以及解释1.引言1.1 概述光通信是指利用光的传输特性进行信息传输的一种通信方式。

发光二极管是光通信电路中常用的光源元件之一，通过注入电流后，发光二极管能够发出可见光或红外光。

光通信电路则是利用发光二极管发出的光信号进行信息传输。

本文将从发光二极管的原理、光通信电路的基本组成，以及发光二极管在光通信电路中的应用等方面进行介绍和分析。

通过对发光二极管光通信电路的研究，我们可以深入了解发光二极管在通信领域的优势和不足之处，并对其未来的发展进行展望。

在正文部分，我们将详细探讨发光二极管的工作原理，包括其基本结构和物理特性，以及发光二极管如何将电信号转换为光信号并进行传输。

同时，我们将介绍光通信电路的基本组成，包括接收器、放大器等元件的作用和原理，以及光纤的基本结构和特性。

此外，我们也将重点关注发光二极管在光通信电路中的应用。

通过研究发现，发光二极管具有体积小、功耗低、工作寿命长等优点，在光通信系统中发挥着重要的作用。

我们将深入探讨发光二极管在光通信中的应用领域，包括短距离通信、室内通信等，并举例说明其实际应用。

在结论部分，我们将总结发光二极管光通信电路的优势，包括其高速传输、稳定性好等特点，并探讨其在未来的发展前景。

同时，我们将提出一些改进和发展的建议，以期进一步推动发光二极管光通信电路技术的发展。

通过本文的撰写，我们希望能够为读者提供关于发光二极管光通信电路的全面了解，并为相关领域的研究和应用提供一定的参考价值。

最后，希望本文能够引发更多关于发光二极管光通信电路的深入探讨和研究。

1.2 文章结构本文将围绕"发光二极管光通信电路"展开深入研究和讨论。

文章主要分为引言、正文和结论三部分。

在引言部分，我们将概述发光二极管光通信电路的基本概念和原理，介绍其在通信领域中的重要性和应用前景。

同时，我们还会阐述本文的目的和意义，以及文章后续的结构安排。

正文部分将重点探讨发光二极管的原理、光通信电路的基本组成以及发光二极管在光通信电路中的应用。
