2019-2020年高中物理 第一章 第六节 电流的热效应练习 新人教版选修1-1

高中物理学习材料唐玲收集整理第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A＞ B.＜C.＞D.＜9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 mm，熔断电流为A；乙的直径=mm，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W 的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.图1-6-4第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由＝可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式＝可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式，得则Ω=4Ω，Ω=Ω则.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为′Δ′Δ.电流产生的全部热量均被导线所吸收，即：′Δ.Δ′，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻＜；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9.D 解析：.当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：（）2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有并，总并；对乙图，有，＜，总＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于并，所以电路消耗的总功率总200 W；对乙图，由于，所以电路消耗的总功率总2×（）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A B.C. D.9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 ，熔断电流为A；乙的直径，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断. 正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-3 16. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W 的电冰箱1台，1 500 W的洗衣机1台，700 W 的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100W 的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2 解析：由公式，得则Ω=4Ω，Ω=Ω则.34解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为.电流产生的全部热量均被导线所吸收，即：.Δ，故正确选项为D.678 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9 解析：.当的电流为3A时，的电流为3×1648A，不行；当的电流为8 A时，的电流为0.5 A.干路总电流为8 0.5 8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：2×(60-16)×3×30×·h7.92 ·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 ·h99.18 ·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能： J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） 320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 700 1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 200 1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。

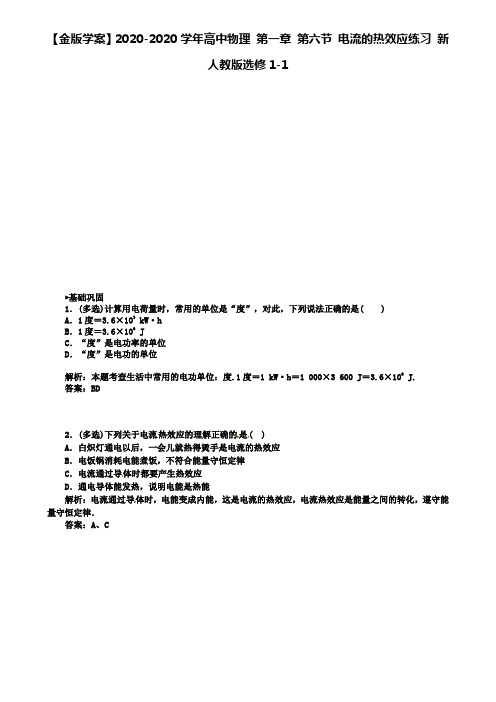

【金版学案】2020-2020学年高中物理第一章第六节电流的热效应练习新人教版选修1-1►基础巩固1．(多选)计算用电荷量时，常用的单位是“度”，对此，下列说法正确的是( )A．1度＝3.6×103kW·hB．1度＝3.6×106 JC．“度”是电功率的单位D．“度”是电功的单位解析：本题考查生活中常用的电功单位：度.1度＝1 kW·h＝1 000×3 600 J＝3.6×106 J.答案：BD2．(多选)下列关于电流热效应的理解正确的是( )A．白炽灯通电以后，一会儿就热得烫手是电流的热效应B．电饭锅消耗电能煮饭，不符合能量守恒定律C．电流通过导体时都要产生热效应D．通电导体能发热，说明电能是热能解析：电流通过导体时，电能变成内能，这是电流的热效应，电流热效应是能量之间的转化，遵守能量守恒定律．答案：A、C3．(多选)不考虑温度对电阻的影响，一个“220 V 100 W ”的灯泡，下列说法正确的是( )A ．接在110 V 的线路上的功率为50 WB ．接在110 V 的线路上的功率为25 WC ．接在440 V 的线路上的功率为400 WD ．接在55 V 的线路上的功率为6.25 W解析：不考虑温度对电阻的影响，电灯的电阻为定值，即R ＝U 20P 0＝48 400100Ω＝484 Ω.由P ′＝U ′2R，将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W ．而当灯两端电压为440 V 时，已超过额定电压，灯将被烧坏． 答案：B 、D4．(单选)小明从网上购买功率为900 W 电饭煲一个，和家里已有的功率为700 W 电饭煲相比，如果煮同样多的同种大米，加水量也一样，700 W 的电饭煲如果耗时21分钟，理论上900 W 的电饭煲只要耗时最接近( )A ．27分钟B ．19分钟C ．18分钟D ．16分钟解析：做饭依靠电饭煲的电阻丝发热，根据公式W ＝Pt 可以得出D 正确．答案：D5．(单选)在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是( )A ．通过它们的电流和加在它们两端的电压B ．通过它们的电流和它们的电阻C ．通过它们的电流和通电时间D ．通过它们的电流、加在它们两端的电压和通电时间解析：由焦耳定律Q ＝I 2Rt 知，要想验证Q 与R 间的关系，则应注意保持I 与t 不变，故选C.答案：C6．(单选)甲、乙两只完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的2倍，下列说法正确的是( )A ．甲的热功率是乙的2倍B ．甲的热功率是乙的4倍C ．若乙通电时间是甲的2倍，则它们产生的热量相同D ．因为甲、乙完全相同，所以功率也相同解析：根据题意知，甲、乙两只电炉的电阻相同，甲的电流是乙的2倍，由P ＝I 2·R 得：甲的电功率是乙的4倍．故只有B 正确．答案：B7．(单选)一个阻值为1 Ω的电阻，通过它的电流为2 A ，则下列说法正确的是( )A ．1 s 内通过该电阻的电荷量为1 CB ．该电阻1 s 内的发热量为2 JC ．该电阻1 s 内的发热量为4 JD ．该电阻发热功率为2 W解析：据I ＝Q t 知，Q ＝It,1 s 内通过该电阻的电荷量为Q ＝2×1 C＝2 C ，A 错；产生的热量Q ＝I 2Rt ＝22×1×12J ＝4 J ．P ＝I 2R ＝22×1 W＝4 W ，故B 、D 错，C 对．答案：C►能力提升8．(单选)一白炽灯泡的额定功率与额定电压分别为36 W 与36 V ．若把此灯泡接到输出电压为18 V 的电源两端，则灯泡消耗的电功率( )A ．等于36 WB ．小于36 W ，大于9 WC ．等于9 WD ．小于9 W解析：白炽灯在正常工作时的电阻为R ，由P ＝U 2R得R ＝36 Ω，当接入18 V 电压时，假设灯泡的电阻也为36 Ω，则它消耗的功率为P ＝U 2R ＝18236W ＝9 W ，但是当灯泡两端接入18 V 电压时，它的发热功率小，灯丝的温度较正常工作时温度低，其电阻率小，所以其电阻要小于36 Ω，其实际功率要大于9 W ，故B 项正确．答案：B9．(单选)小明家的保险丝突然熔断，以下原因不可能的是( )A ．家用电器的总功率过大B ．导线绝缘皮损坏，火线、零线直接接触，造成短路C ．火线断路D ．灯座里的电线发生短路解析：保险丝熔断是因为相同时间内产生热量过大，电阻一定，所以一定是电流过大．A 中由P ＝UI 知P 增大，I 增大，有可能；B 中火线、零线直接接触，造成短路，电流增大；C 中火线断路，无电流通过保险丝，不可能烧断；D 中灯座里的电线发生短路，电流增大．所以A 、B 、D 都有可能．答案：C高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

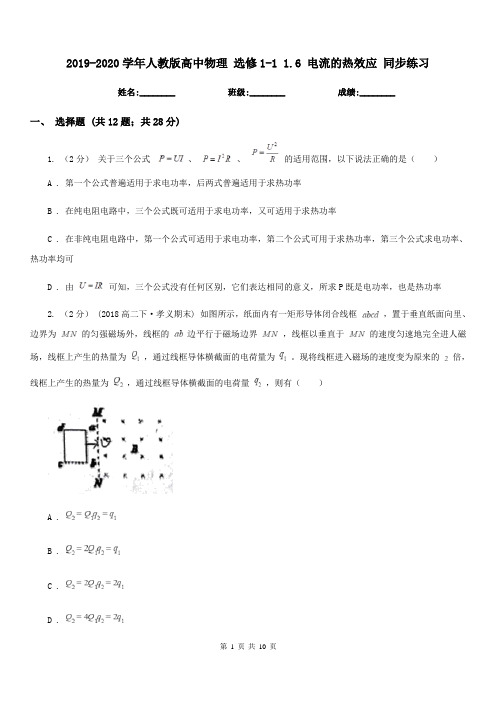

2019-2020学年人教版高中物理选修1-1 1.6 电流的热效应同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共28分)1. （2分）关于三个公式、、的适用范围，以下说法正确的是（）A . 第一个公式普遍适用于求电功率，后两式普遍适用于求热功率B . 在纯电阻电路中，三个公式既可适用于求电功率，又可适用于求热功率C . 在非纯电阻电路中，第一个公式可适用于求电功率，第二个公式可用于求热功率，第三个公式求电功率、热功率均可D . 由可知，三个公式没有任何区别，它们表达相同的意义，所求P既是电功率，也是热功率2. （2分） (2018高二下·孝义期末) 如图所示，纸面内有一矩形导体闭合线框，置于垂直纸面向里、边界为的匀强磁场外，线框的边平行于磁场边界，线框以垂直于的速度匀速地完全进人磁场，线框上产生的热量为，通过线框导体横截面的电荷量为。

现将线框进入磁场的速度变为原来的倍，线框上产生的热量为，通过线框导体横截面的电荷量，则有（）A .B .C .D .3. （2分）把两根电阻相同的电热丝先串联后并联分别接在同一电源上，若要产生相等的热量，则两种方法所需的时间之比t串∶t并为（）A . 1∶1B . 2∶1C . 4∶1D . 1∶44. （2分）通过电阻R的电流为I时，在t时间内产生的热量为Q ，若电阻为R ，电流为2I ，则在时间内产生的热量为（）A . 4QB . 2QC .D .5. （2分）图中虚线框内是一未知电路，测得它的两端点a、b之间电阻是R ，在a、b之间加上电压U ，测得流过电路的电流为I ，则未知电路的电功率一定是（）A .B .C .D .6. （2分）如图为A、B两灯泡的I﹣U图象．把它们串联接在220V的恒压电源上．根据图象，计算A、B两灯泡的实际功率分别约为（）A . 48.4W、22WB . 22W、48.4WC . 50W、170WD . 5W、17W7. （2分） (2016高二上·济宁期中) 两根由同种材料制成的均匀电阻丝A,B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为（）A . QA：QB=1：2B . QA：QB=2：1C . QA：QB=1：1D . QA：QB=4：18. （3分） (2019高二上·邢台月考) 如图所示，在倾角为30°的斜面上固定一电阻不计的光滑平行金属导轨，其间距为L，下端接有阻值为R的电阻，导轨处于匀强磁场中，磁感应强度大小为B，方向与斜面垂直(图中未画出)。

第六节 电流的热效应一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分） 1对于纯电阻用电器，下列说法中正确的是（ ）A 如果额定功率相同，额定电流较大的用电器电阻较大B 如果额定功率相同，额定电流较大的用电器电阻较小如果额定电压相同，额定功率较大的用电器电阻较大D 如果额定电压相同，额定功率较大的用电器电阻较小2两个电阻分别标有“1 A ，4 W ”和“2 A ，1 W ”字样，则它们的电阻之比是( ) A2∶1 B16∶1 4∶1 D1∶163对于连入电路的不同灯泡而言，亮度大的灯泡是（ ） A 通过的电流大的灯泡 B 两端电压大的灯泡 电阻值大的灯泡D 消耗电功率大的灯泡4标有“220 V ，25 W ”的甲灯与标有“24V ，25 W ”的乙灯相比，下列说法中正确的是（ ） A 甲灯比乙灯亮B 两灯均正常地发光时，亮度一定相同 甲灯电阻比乙灯大D 甲灯的额定电流一定小于乙灯的额定电流5用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温 度（ ）A 跟导线的长度成正比B 跟导线的长度成反比 跟导线的横截面积成正比 D 跟导线的横截面积的平方成反比 6有一台电风扇的铭牌上标有“220 V ，50 W ”的字样，其线圈的直流电阻为，如果把它接入220 V 的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D 726×7如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A1∶1∶1 B4∶1∶11∶4∶4 D1∶2∶2图1-6-28、两电阻串联后接入电，改变电的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A BD9甲、乙两根同种材料制成的熔丝，甲的直径=05 ，熔断电流为A；乙的直径=，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起，则该并联电路允许通过的最大电流为（）A11 A B10 A95 A D85 A10下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断正常工作时，其中功率最大的是（）二、填空题（本题共8分请将正确的答案填到横线上）1116 W电子式节能灯的亮度相当于60 W的白炽灯如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原节电W·三、计算题（本题共6小题，共52分解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分有值计算的题，答案中必须明确写出值和单位）12 （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻若电电压为200 V，求电炉的实际功率在200 V电压下，如果平均每天使用电炉2 ，求此电炉一个月要消耗多少度电？13 （8分）两用电器和上分别标有“110V，121 Ω”和“110 V，605 Ω”现将、串联接在电压为220 V的电两端，电内阻不计，且和均为纯电阻元件试计算用电器和的实际功率，说明哪一个可能被烧毁14 （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此15 （8分）如图1-6-3所示，两个灯泡时会发生什么问题？（220 V，100 W）和（220 V，25 W）串联后接在电路段为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316 （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417 （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒如何将上述电器全部合地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W 的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示图中是火线，是零线图1-6-4第六节电流的热效应得分：一、选择题二、填空题11．三、计算题12．1314151617第六节电流的热效应参考答案一、选择题1BD 解析：由可知，如果额定功率相同，则额定电流较大的用电器电阻较小由公式可知，如果额定电压相同，则额定功率较大的用电器电阻较小2B 解析：由公式，得则Ω=4Ω，Ω=Ω则3D4B D 解析：比较两灯泡的亮暗，要看功率大小因为两灯功率一样，所以正常发光时亮度一定相同故A错，B对，计算比较后看出、D两项也对5D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解金属导线的电阻为，通电后产生的电热为设金属导体升高的温度Δ，由热知识可知导体需要的热量为电流产生的全部热量均被导线所吸收，即：Δ，故正确选项为D678BD 解析：由伏安特性曲线可知两电阻；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D9D 解析：当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=05 A干路总电流为8 A+05 A=85 A10 D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W因此功率最大的是空调机，选D二、填空题11792 解析：2×(60-16)×3×30× W·792 W·三、计算题12242 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1653 W·9918 W·≈99度13可能被烧毁14(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流02 A因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转的机械能：J电风扇效率998%(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转为热能，电动机将被烧坏15275 V 3125 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算由，得16甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有，；对乙图，有，＜2由知，甲电路消耗功率最小，应选甲图接法这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小方法二：对甲图，由于，所以电路消耗的总功率200 W；对乙图，由于，所以电路消耗的总功率2×（）=2×（60+100） W=320 W，应选甲图接法17解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000 W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作。

第一章电场电流六、电流的热效应课时训练6电流的热效应1.关于电热的利用,下列说法中正确的是()A.电热对我们来说总是有利的B.电热对我们来说总是不利的C.电饭锅是利用电流热效应的原理制成的D.电视机工作过程中没有产生电热答案解析:电热有的是有利的,如电饭锅、电热水器都是利用电流的热效应,而有些是不利的,如电视机、电动机中电阻上生热,如果散热不及时,会烧坏器件,影响电路的正常工作,故只有选项C 正确.2.一台电动机输出功率是10 ,这表明这台电动机正常工作时()A.每秒钟消耗电能10B.每秒钟对外做功10C.每秒钟对外做功10 JD.每秒钟对外做功1 000 J答案解析:电动机的输出功率10 为机械功率,每秒钟对外做功10 ,故B对、D错.它的电功率将大于10 ,所以每秒消耗电能大于10,故A错.3.对于连入电路的不同灯泡而言,亮度最大的灯泡是()A.通过电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡答案解析:灯泡的亮度由消耗的实际电功率决定,消耗的实际功率越大,灯泡越亮项正确.而对公式2而言,只知道一个量的大小无法确定P的大小,故A、B、C均错误.4.通过电阻R的电流为I时,在t时间内产生的热量为Q,若电阻为2R,电流为,则在时间t内产生的热量为()A.4QB.2QC.D.答案5.小明家的保险丝突然熔断,以下原因不可能的是()A.家用电器的总功率过大B.导线绝缘皮损坏,火线、零线直接接触,造成短路C.火线断路D.灯座里的电线发生短路答案解析:保险丝熔断是因为相同时间内产生热量过多,电阻一定,所以一定是电流过大中由知P 增大增大,有可能中火线、零线直接接触,造成短路,电流增大中火线断路,无电流通过保险丝,不可能烧断中灯座里的电线发生短路,电流增大.所以A、B、D都有可能.6.一般来说,用电器的工作电压并不等于额定电压.家庭里通常不备电压表,但可以借助电能表测出用电器的实际工作电压.现在电路中只接入一个电热水壶,壶的铭牌和电能表的铭牌分别如图甲和乙所示.测得电能表的转盘转过125转的时间为121秒,求此时加在电热水壶上的实际电压.××牌电热水壶额定电压220 V额定功率1 500 W容量4.5升××家用电器厂·h32308单相电度表102202 A 503 000转/(·h)1995年12月.157××市电表厂甲乙答案:200 V解析:设电热水壶的电阻为R.由得Ω= Ω,电能表转1转对应的用电为: 1 200 J.设电热水壶的实际电压为U,由得125×1 200 J,所以200 V.7.电饭锅工作时有两种状态:一种是锅内的水烧干以前的加热状态,另一种是水烧干后的保温状态.如图是电饭锅的电路图1是一个电阻2是加热用的电阻丝.试结合电路图分析自动开关S 接通和断开时,电饭锅分别处于哪种状态,并说明理由.答案:不管S闭合还是断开,电路两端的电压相同,但S断开时1与R2串联,由知功率小,所以应为保温状态;而S闭合时1被短路,只有R2接入电路,所以电热功率大,应为加热状态.8.一辆电动自行车的铭牌上给出了如下的技术参数表:规格后轮驱动直流电动机车型26″电动自动车额定电压下的输出机械功率110W整车质量30额定电压36V最大载重120额定电流3.5A 求:(1)此车电动机正常工作时,消耗的电功率是多大?(2)电动机正常工作时,损失了多少功率?答案:(1)126 W(2)16 W解析:(1)由表中的技术参数可知,此车电动机正常工作时,消耗的电功率:根据可得126 W.(2)由表中的技术参数可知,额定电压下的输出机械功率为110 W,根据输出额可得电动机损失的功率P额=16 W.。

[课时作业]一、选择题1．通电导体发热的规律是由下列哪位物理学家总结的()A．欧姆B．焦耳C．安培D．法拉第解析：根据物理学史知，焦耳总结了通电导体发热的规律，即焦耳定律．答案：B2．(多选)下列电器在工作时，主要利用了电流热效应的是()A．电暖器B．录音机C．电话机D．电饭锅解析：电暖器和电饭锅是电能转化为内能(热能)的装置，A、D项对．而录音机和电话机是电能和机械能(声能)相互转换的装置，B、C项错．答案：AD3．在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是()A．通过它们的电流和加在两端的电压B．通过它们的电流和它们的电阻C．通过它们的电流和通电时间D．通过它们的电流、加在它们两端的电压及通电时间解析：根据焦耳定律Q＝I2Rt知，电流通过电阻丝产生的热量跟电阻大小、电流的大小、通电时间有关，要想比较不同电阻的电阻丝的发热量必须控制电流和通电时间一样．答案：C4．下列说法正确的是()A．通过电阻的电流越大，产生的热量越多B．导体的电阻越大，产生的热量越多C．通电时间越长，产生的热量越多D．对同一导体，通过的电流越大，通电时间越长，产生的热量越多解析：由Q＝I2Rt知，电流大，如果时间很短，热量Q依然可以很小，A项错误；同理可分析B、C项也是错误的；只有D项正确．答案：D5．一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示．根据表中提供的数据，此电热水器在额定电压下处于加热状态时，下列判断正确的是( )A ．通过热水器的电流约为0.15 AB ．通过热水器的电流约为4.4 AC ．热水器工作5小时耗电6 kW·hD ．热水器工作5小时耗电60 kW·h解析：根据电功率公式P ＝UI 可知，已知P ＝1 200 W ，U ＝220 V ，所以I ≈5.5 A ，选项A 、B 都错．根据W ＝Pt 知，工作5小时耗电为6 kW·h ，所以选C.答案：C6．通过电阻R 的电流为I 时，在t 时间内产生的热量为Q ，若电阻为2R ，电流为I2，则在时间t 内产生的热量为( )A ．4QB ．2Q C.Q 2 D.Q4 解析：由Q ＝I 2Rt得，Q 1＝(I 2)2·2R ·t ＝I 2Rt 2＝Q2.答案：C7．有一只电烙铁，如果在同一个家庭电路里，要使它在相同的时间内产生的热量少些，下面几种改装方法可行的是( )A ．把电阻丝剪去一小段B ．更换一根较粗的电阻丝C ．给电阻丝串联一个电阻D ．给电阻丝并联一个电阻解析：注意隐含条件是在同一个家庭电路中，意思为电压恒定，由焦耳定律的变形公式Q ＝U 2Rt ，要增大R 或减小U 才能减小相同时间里的发热量，所以C 正确．答案：C8．(多选)对计算任何类型的用电器的电功率都适用的公式是( ) A ．P ＝I 2R B ．P ＝U 2RC ．P ＝UID ．P ＝Wt解析：D 是定义式，C 是通过定义式推导而得，而A 、B 都是通过欧姆定律推导而得，所以A 、B 只适用于纯电阻电路，而不适用于非纯电阻电路．答案：CD9．(多选)一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同的时间内( )A ．电炉放热和电动机放热相等B ．电炉两端的电压大于电动机两端的电压C ．电炉两端的电压等于电动机两端的电压D ．电动机消耗的功率大于电炉的功率解析：由于电炉与电动机的电阻相等，电流也相等，由Q ＝I 2Rt 得，相同的时间内放热相等，选项A 正确；由于电动机消耗的电能有一部分要对外做功，所以电动机消耗的功率大于电炉的功率，由P 机＝U机I ，P 炉＝U 炉I知，U 机I ＞U 炉I ，所以电动机两端的电压大于电炉两端的电压，因此选项B 、C 错误，选项D 正确．答案：AD10．(多选)一直流电动机所加电压为U ，电流为I ，线圈内阻为R ，当它工作时，下列说法正确的是( )A ．电动机的输出功率为U 2RB ．电动机的发热功率为I 2RC ．电动机的输出功率为IU －I 2RD ．电动机的功率可写作IU ＝I 2R ＝U 2R解析：电动机工作时是非纯电阻元件，热功率P 热＝I 2R ，电功率P ＝UI ，输出功率P 出＝IU －I 2R ，故选项B 、C 正确．答案：BC 二、非选择题11．一只规格“220 V 1 000 W ”的电炉，求：(1)它在正常工作时的电阻；(2)如果电网电压为200 V ，则电炉工作时的实际功率(假设电炉电阻保持不变)； (3)在220 V 电压下，电炉每天使用2 h 产生多少焦耳的热量？一个月(30天)要消耗多少度电？解析：(1)设电炉电阻为R ，根据P ＝U 2R 得R ＝U 2P ＝22021 000Ω＝48.4 Ω.(2)当电网电压U ′＝200 V 时，电炉工作时的实际功率P ′＝U ′2R ＝200248.4 W ≈826.4 W.(3)一天产生的热量Q ＝Pt ＝1 000×2×3.6×103 J ＝7.2×106 J ， 在220 V 的电压下，一个月消耗的电能为 W ＝Pt ′＝1×2×30 kW·h ＝60 kW·h ＝60度． 答案：(1)48.4 Ω (2)826.4 W (3)7.2×106 J 60度 12．一辆电动自行车的铭牌上给出了如下的技术参数表：(2)电动机正常工作时，损失了多少功率？解析：(1)由表中的技术参数可知，此车电动机正常工作时，消耗的电功率：根据P ＝UI 可得P ＝126 W.(2)由表中的技术参数可知，额定电压下的输出机械功率为110 W ，根据P ＝P 输出＋P 损可得电动机损失的功率P 损＝16 W.答案：(1)126 W (2)16 W。

第六节电流的热效应1.了解电流的热效应跟哪些因素有关．2.了解焦耳定律的内容、公式、单位，能够用焦耳定律解决一些实际问题．(重点＋难点)3.了解白炽灯的发光原理．,[学生用书P17])一、电阻与电流的热效应1．电流的热效应：电流通过导体时能使导体的温度升高，电能变成内能．2．影响电流热效应的因素：通过研究导体通电时的发热规律这一实验可知电流热效应与导体中的电流、导体电阻、通电时间有关．3．焦耳定律(1)内容：电流通过导体产生的热量，跟电流的二次方、导体的电阻、通电时间成正比．(2)公式：Q＝I2Rt，单位：焦耳，符号：J.(3)应用：制成各种电热器，如电热水器、电熨斗、电热毯、保险丝等．4．热功率：在物理学中，把电热器在单位时间内消耗的电能叫做热功率．公式：P＝Q/t＝I2R，单位：瓦，符号：W.5．额定功率：额定功率是指用电器正常工作时的功率，这时加在用电器两端的电压叫额定电压，通过用电器的电流叫额定电流，电动机、电灯泡的铭牌上都标有它们的额定功率．1．电流通过电动机和白炽灯时的电功率和热功率相同吗？提示：不一定．电流通过电动机时，电能主要转化成机械能，只有一部分转化成内能，这时电功率大于热功率．电流通过白炽灯时，电能全部转化成内能，这时电功率等于热功率．二、白炽灯1．白炽灯的工作原理：白炽灯利用的是电流的热效应，使通电的金属丝温度升高，达到白热，从而发光．2．电灯的发明：以美国发明家爱迪生为代表的一批发明家，发明和改进了电灯．2．20 W的白炽灯和100 W的白炽灯正常工作时谁的电阻大？提示：普通白炽灯的额定电压是一样的，它们工作时的电功率等于热功率，即P＝UI＝I2R＝U2R.由电压相同可知，100 W的白炽灯灯丝电阻小．对焦耳定律和热功率的理解[学生用书P18]1．焦耳定律是一个实验定律，它是经过大量实验总结出来的，它适用于任何电路中的电流产生热量的计算．2．对焦耳定律公式Q ＝I 2Rt 的理解．在电流和电阻一定时，热量与时间成正比；在电阻和时间一定时，热量与电流的平方成正比；在电流和时间一定时，热量与电阻成正比．3．应用时不论什么电路，其热量都可以用Q ＝I 2Rt 来计算，热功率都可用P ＝I 2R 来计算．只有在纯电阻电路中计算热量时才能使用Q ＝IUt 和Q ＝U 2t R，热功率才能使用P ＝IU 和P ＝U 2R . (1)焦耳定律是计算电热的定律，由此可以求解热功率， 而非电功率．(2)只要有电阻，电流通过导体时就会产生电热，其电热的多少都可以用焦耳定律求解．电炉通电后，电炉丝热得发红，而跟电炉连接的铜导线却不那么热，这是因为( )A ．通过铜导线的电流小，所以它消耗的电能也较少B ．电炉丝和铜导线消耗的电能相同，但铜导线散热快，所以就不那么热C ．通过电炉丝的电流大，所以它消耗的电能较多D ．铜导线电阻较小，所以它消耗的电能较少[审题指导] 解答本题应从以下两点思考：(1)发热的多少取决于什么因素；(2)电炉丝和铜导线决定发热的因素中相同的是什么，不同的是什么．[解析] 电炉丝和铜导线是串联关系，故通过电炉丝的电流与通过铜导线的电流大小相等，电炉丝和铜导线在电学性能上的差别在于：前者的电阻大，后者的电阻很小，根据电流通过电阻发热的公式Q ＝I 2Rt ，在电流相同条件下，相同的时间内，电炉丝的发热量比铜导线上的发热量大得多．因此我们看到电炉通电后，电炉丝热得发红而与之相连的铜导线却不那么热．[答案] D1．通过电阻R 的电流强度为I 时，在t 时间内产生的热量为Q ；若电阻为2R ，电流强度为I 2，则在t 时间内产生的热量为( ) A ．4QB ．2QC ．Q 2D ．Q 4解析：选C.根据焦耳定律Q ＝I 2Rt ，Q ′＝⎝⎛⎭⎫I 22·2Rt ＝12Q ，选项C 正确． 纯电阻电路和非纯电阻电路[学生用书P19]1．所谓纯电阻电路，就是电路消耗的电能全部转化为内能的电路，则有：W ＝Q ，即有IUt ＝I 2Rt ，进而得出U ＝IR .所以欧姆定律适用于纯电阻电路．计算该电路消耗电能的公式和计算在相同时间内产热的公式是相同的，可为：W ＝UIt ＝I 2Rt ＝U 2Rt .同理可得，电功率和电热功率关系为：P ＝UI ＝I 2R ＝U 2R . 2．所谓非纯电阻电路，就是电路消耗的电能只有一部分转化为内能，另一部分转化为其他形式的能，则有：W >Q .即有UIt >I 2Rt ，进而得出：U >IR ，所以欧姆定律不适用于非纯电阻电路．所以计算该电路消耗电能的公式只能是W ＝UIt ；计算在相同时间内产热的公式只能用Q ＝I 2Rt .而公式W ＝UIt ＝I 2Rt ＝U 2Rt 不再成立． 3．分析非纯电阻电路时，要特别注意从能量角度出发去分析，只有能量关系清楚了，再代入计算各能量的公式，才能解决问题．例如：电动机电路其能量转化关系为：电能(W )＝内能(Q )＋机械能(E )；电解槽电路其能量转化关系为：电能(W )＝内能(Q )＋化学能(E )．电功等于一段电路中电能转化为其他形式能过程中的总能量，电热是这段电路中电能转化为其他形式能中转化为内能的部分．如图所示，灯L 上标有200 W ，电动机上标有2 000 W ，在A 、B 两端加上220 V 电压时，灯和电动机均正常工作，求电灯正常工作时的电阻．[思路点拨] 解答本题的关键是判断各部分是纯电阻电路还是非纯电阻电路．[解析] A 、B 间总电流为I ，A 、B 间总电压U ＝220 V ，A 、B 间消耗的总功率P ＝200 W ＋2 000 W ＝2 200 W由P ＝UI得I ＝P U ＝2 200220A ＝10 A 由I L ＝I ，P L ＝I 2L R得R ＝P L I 2L ＝200102 Ω＝2 Ω.[答案] 2 Ω从能量守恒的角度分析，对于任何一个电路，各部分消耗功率之和等于该电路消耗的总功率，本题应用了该结论和串联电路上电流相等的特点解答．注意电动机是非纯电阻，和电灯串联后，电压分配和功率分配与电阻无正比关系，不能用比例法解答．2．下列对焦耳定律的理解，正确的是( )A ．任何情况下都可以用电功W ＝UIt 代替电热Q ＝I 2RtB ．任何情况下都不可以用电功W ＝UIt 代替电热Q ＝I 2RtC ．计算纯电阻产生的热量时，可以用电功W ＝UIt 代替电热Q ＝I 2RtD ．计算电动机产生的热量时，不可以使用公式Q ＝I 2Rt解析：选C.用电功W ＝UIt 代替电热Q ＝I 2Rt 的前提是对于由白炽灯、电炉等组成的纯电阻电路，对于含电动机、电风扇等电器的非纯电阻电路，电功W ＝UIt 大于电热Q ＝I 2Rt ，对于任何电路都可以用Q ＝I 2Rt 计算电热．故选项A 、B 、D 错误，C 正确．电功、电功率、电热的综合应用[学生用书P20]下表所示为某品牌电热水器的铭牌信息，由表中信息可计算出该热水器正常工作时的电流约为多少安？利用该热水器将一满桶水由25 ℃加热到65 ℃需要多长时间？(已知水的密度是ρ＝1×103 kg/m 3，比热容是c ＝4 200 J/(kg ·℃)，设加热效率为80%) 型号FCD －JT HQ860­Ⅲ 额定电压 220 V 容积60 L 额定频率 50 Hz 额定最高温度75 ℃ 额定功率 1 500 W 防水等级IP ×4 额定内压 0.75 MPa 加热效率等级A 容器强度等级 A 24 h 能耗等级A出厂编号/制造日期 GADTZ000000GB81A1022 [审题指导] 提取表格中的有效信息是解题的关键，由P ＝UI 能求电流；由Q 吸＝cm Δt 结合能量守恒能求加热时间．[解析] 由表中信息可以读出，该热水器额定功率P ＝1 500 W ，额定电压U ＝220 V ，所以正常工作时的电流I ＝P U ＝1 500220A ＝6.8 A ．由能量关系知Pt ×80%＝cm Δt其中P＝1 500 W，c＝4 200 J/(kg·℃)，m＝ρV＝1×103×60×10－3 kg＝60 kg，Δt＝65 ℃－25 ℃＝40 ℃.代入数据解得：t＝8 400 s.[答案] 6.8 A8 400 s(1)电流的热效应：电流通过导体时能使导体的温度升高，电能转化成内能，这就是电流的热效应．(2)额定电压和额定功率①用电器的额定功率是指用电器在额定电压下的功率，这时用电器能安全有效地工作．当电压不符合规定条件时，用电器的功率按实际的电压和电流来计算．②用电器上常标有“××V××W”，指的是用电器的额定电压和额定功率．当电压未达到额定值时用电器一般不能正常工作，电压大于额定值时会烧毁用电器．有些电路元件上标有“××W××A”，指的是这个元件的额定功率和允许通过的最大电流．(3)对于电流通过时电能全部转化为内能的用电器，电能转化成内能的多少也可表示为Q＝U2tR，这个关系式表明，在电压相同的条件下，电能转化为内能跟导体的电阻成反比．也就是说，在电压相同时，电阻较大的导体在一定时间内产生的热量较少．[随堂检测] [学生用书P20]1．通电导体发热的规律是由下列哪位物理学家得出的()A．欧姆B．焦耳C．安培D．法拉第解析：选B.导体发热的规律是焦耳通过大量的实验总结得出的实验定律．2．对于电热的计算式适用于所有电路的是()A．Q＝UIt B．Q＝I2RtC．Q＝Pt D．Q＝U2t/R解析：选B.焦耳定律Q＝I2Rt是一个实验定律，是适用于所有电路的计算电热的公式，所以B 正确．3．甲、乙两个完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的2倍，下列说法正确的是( )A ．甲的热功率是乙的2倍B ．甲的热功率是乙的4倍C ．若乙通电时间是甲的2倍，则它们产生的热量相同D ．因为甲、乙两个电炉完全相同，所以功率也相同解析：选B.由题知，甲、乙两个电炉的电阻相同，甲的电流是乙的2倍，由P ＝I 2R 得，P 甲＝4P 乙．4．两根材料和长度都相同的均匀电阻丝R 1和R 2，R 1的横截面积较大，在它们上面用少许凡士林粘几根火柴棒，当它们串联在电源上后，若不计散热，则( )A ．R 1上的火柴棒先掉下来B ．R 2上的火柴棒先掉下来C ．R 1和R 2上的火柴棒同时掉下来D ．无法判断哪根电阻丝上的火柴棒先掉下来解析：选B.两根电阻丝的材料和长度均相同，R 1的横截面积较大，故R 1的电阻较小，即R 2>R 1；而两电阻丝串联在电源上，通过它们的电流相等，由焦耳定律Q ＝I 2Rt 知，电流相等，在时间一定的情况下，Q 2>Q 1，又因不计散热，故R 2上的火柴棒先掉下来．5．一只规格为“220 V 1 000 W ”的电炉，求：(1)它在正常工作时，通过电阻丝的电流；(2)如果实际电压为110 V ，则电炉工作时的实际功率为多大？解析：(1)由P ＝UI 得电炉正常工作时，通过电阻丝的电流I ＝P U ＝1 000220A ＝4.55 A. (2)由P ＝U 2R知电炉电阻丝的电阻值 R ＝U 2P ＝22021 000Ω＝48.4 Ω. 所以电压为110 V 时，电炉工作时的实际功率P ′＝U ′2R ＝110248.4W ＝250 W. 答案：(1)4.55 A (2)250 W[课时作业] [学生用书P79(单独成册)]一、单项选择题1．某电阻的阻值为5 Ω，通过的电流为2 A ，则它在10 s 的时间内产生的热量为( )A ．100 JB ．200 JC ．20 JD ．2 J解析：选B.电阻在10 s 的时间内产生的热量Q ＝I 2Rt ＝22×5×10 J ＝200 J ，B 正确．2．一台电动机输出功率是10 kW ，这表明这台电动机正常工作时( )A ．每秒钟消耗电能10 kJB ．每秒钟对外做功10 kJC ．每秒钟对外做功10 JD ．每秒钟对外做功1 000 J解析：选B.电动机的输出功率10 kW 为机械功率，每秒钟对外做功10 kJ ，故B 对，C 、D 错．它的电功率将大于10 kW ，所以每秒消耗电能大于10 kJ ，故A 错．3．把有一定长度的电炉丝的两端接到220 V 的电路中，用它来煮沸一壶水，若把此电炉丝剪掉一部分后再接到同样的电路中，仍用它来煮沸一壶同样的水，则( )A ．前者快B ．后者快C ．二者一样快D ．无法确定解析：选B.电源电压不变，炉丝剪掉一部分后电阻变小，由P ＝U 2R知电功率增大．如不考虑热损失，煮沸同一壶水所需热量Q 不变，由t ＝Q P可知，电功率增大时间变短，所以B 正确．4．把四个完全相同的电阻A 、B 、C 、D 串联后接入电路，消耗的总功率为P ，把它们并联后接入该电路，则消耗的总功率为( )A ．PB ．4PC ．8PD ．16P解析：选D.设电源电压为U ，每个电阻阻值为R ，串联时，R 总＝4R ，并联时R 总′＝R 4，由P ＝U 2R得：P 并∶P 串＝16∶1，所以P 并＝16P ，D 对． 5．有三个用电器，其中一个为“220 V 60 W ”的电风扇，一个为“220 V 60 W ”的白炽灯，另一个是“220 V 60 W ”的电热器，都在额定电压下工作相同的时间，比较这三个用电器产生的热量是( )A ．电风扇最多B ．白炽灯最多C ．电热器最多D ．都一样解析：选C.三个用电器的电功率相同，工作相同的时间消耗的电能相同．电风扇把电能大部分转化为机械能，只有一小部分转化为内能；白炽灯把电能全部转化为内能，再有部分的内能转化为光能；电热器把电能全部转化为内能并全部以热量的形式放出．所以A 、B 、D 项错，只有C 项对．6．电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图所示)，下列说法正确的是()A．开关接通时比开关断开时消耗的总电功率大B．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D．开关断开时，灯泡发光，可供在焊接时照明使用，消耗的总功率不变解析：选A.开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P 变大，电烙铁的功率变大，A正确，B、C、D错误．＝U2R二、多项选择题7．下列用电器的工作原理是直接利用电流的热效应的是()A．电烙铁B．电炉子C．电磁炉D．微波炉解析：选AB.电烙铁、电炉子是电流通过电热丝而发热，是利用了电流的热效应，故A、B正确；电磁炉是利用交变电流产生交变的磁场，从而在锅体中产生涡流而发热；微波炉的工作原理是电流在微波管中产生了电磁波(微波)，微波使水分子高速振荡而加热食物，所以C、D错．8．对计算任何类型的用电器的电功率都适用的公式是()A．P＝I2R B．P＝U2/RC．P＝UI D．P＝W/t解析：选CD.D是定义式，C是通过定义式推导而得，而A、B都是通过欧姆定律推导，所以A、B只适用于纯电阻电路，而不适用于非纯电阻电路．9．不考虑温度对电阻的影响，对一个“220 V40 W”的灯泡，下列说法正确的是() A．接在110 V电路上时功率为20 WB．接在110 V电路上时功率为10 WC．接在440 V的电路上时的功率为160 WD．接在220 V的电路上时的功率为40 W解析：选BD.灯泡标有“220 V40 W”，说明当灯泡两端加上额定电压220 V时，功率将达到额定功率40 W，所以D正确．由P 额＝U 2额R 得R ＝U 2额P 额＝220240Ω＝1 210 Ω 当电压U ＝110 V 时，P ＝U 2R ＝11021 210W ＝10 W 当电压U ＝440 V 时，超过额定电压一倍，所以灯泡会烧坏．10．一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同的时间内( )A ．电炉放热和电动机放热相等B ．电炉两端电压大于电动机两端电压C ．电炉两端电压等于电动机两端电压D ．电动机消耗的功率大于电炉的功率解析：选AD.由于电炉与电动机电阻相等，电流也相等，由Q ＝I 2Rt 得，相同时间内放热相等，A 正确；由于电动机消耗的电能有一部分要对外做功，所以电动机消耗的功率大于电炉的功率，由P 机＝U 机I ，P 炉＝U 炉I 知，U 机I ＞U 炉I ，所以电动机两端的电压大于电炉两端的电压，因此B 、C 错，D 正确．三、非选择题11．已知一个定值电阻标有“6 V 9 W ”字样，求：(1)定值电阻的阻值；(2)定值电阻在电压为2 V 时的实际功率．解析：由P ＝U 2/R 可知R ＝U 2/P ＝4 Ω，由于电阻是一定的，在2 V 时P ＝224W ＝1 W. 答案：(1)4 Ω (2)1 W12. 在如图所示的电路中，R 1＝2 Ω，R 2＝4 Ω，电压表示数为3 V ．求：(1)电阻R 2上每分钟放出的热量；(2)电路上每分钟消耗的电能．解析：(1)电路电流I ＝U 1/R 1＝3/2 A ＝1.5 AQ ＝I 2R 2t ＝1.52×4×60 J ＝540 J.(2)消耗的电能：W ＝I 2Rt ＝1.52×(2＋4)×60 J ＝810 J.答案：(1)540 J(2)810 J。

第六节 电流的热效应练习1．(多选)计算用电荷量时，常用的单位是“度”，对此，下列说法正确的是( )A ．1度＝3.6×103 ·hB ．1度＝3.6×106 JC ．“度”是电功率的单位D ．“度”是电功的单位解析：本题考查生活中常用的电功单位：度.1度＝1 ·h ＝1 000×3 600 J ＝3.6×106 J. 答案：2．(多选)下列关于电流热效应的理解正确的是 ( )A ．白炽灯通电以后，一会儿就热得烫手是电流的热效应B ．电饭锅消耗电能煮饭，不符合能量守恒定律C ．电流通过导体时都要产生热效应D ．通电导体能发热，说明电能是热能解析：电流通过导体时，电能变成内能，这是电流的热效应，电流热效应是能量之间的转化，遵守能量守恒定律．答案：A 、C3．(多选)不考虑温度对电阻的影响，一个“220 V 100 W ”的灯泡，下列说法正确的是( )A ．接在110 V 的线路上的功率为50 WB ．接在110 V 的线路上的功率为25 WC ．接在440 V 的线路上的功率为400 WD ．接在55 V 的线路上的功率为6.25 W解析：不考虑温度对电阻的影响，电灯的电阻为定值，即R ＝U 20P 0＝48 400100Ω＝484 Ω.由P ′＝U ′2R，将110 V 和55 V 分别代入求得实际功率分别为25 W 和6.25 W ．而当灯两端电压为440 V 时，已超过额定电压，灯将被烧坏． 答案：B 、D4．(单选)小明从网上购买功率为900 W 电饭煲一个，和家里已有的功率为700 W 电饭煲相比，如果煮同样多的同种大米，加水量也一样，700 W 的电饭煲如果耗时21分钟，理论上900 W 的电饭煲只要耗时最接近( )A ．27分钟B ．19分钟C ．18分钟D ．16分钟解析：做饭依靠电饭煲的电阻丝发热，根据公式W ＝可以得出D 正确．答案：D5．(单选)在验证焦耳定律的实验中，为了比较电流通过两根不同的电阻丝产生的热量跟电阻的关系，实验时应同时保持相同的物理量是( )A ．通过它们的电流和加在它们两端的电压B ．通过它们的电流和它们的电阻C ．通过它们的电流和通电时间D ．通过它们的电流、加在它们两端的电压和通电时间解析：由焦耳定律Q＝I2知，要想验证Q与R间的关系，则应注意保持I与t不变，故选C.答案：C6．(单选)甲、乙两只完全相同的电炉分别接入两个电路中，工作时甲的电流是乙的2倍，下列说法正确的是()A．甲的热功率是乙的2倍B．甲的热功率是乙的4倍C．若乙通电时间是甲的2倍，则它们产生的热量相同D．因为甲、乙完全相同，所以功率也相同解析：根据题意知，甲、乙两只电炉的电阻相同，甲的电流是乙的2倍，由P＝I2·R得：甲的电功率是乙的4倍．故只有B正确．答案：B7．(单选)一个阻值为1 Ω的电阻，通过它的电流为2 A，则下列说法正确的是()A．1 s内通过该电阻的电荷量为1 CB．该电阻1 s内的发热量为2 JC．该电阻1 s内的发热量为4 JD．该电阻发热功率为2 W解析：据I＝知，Q＝,1 s内通过该电阻的电荷量为Q＝2×1 C＝2 C，A错；产生的热量Q＝I2＝22×1×12J＝4 J．P＝I2R＝22×1 W＝4 W，故B、D错，C对．答案：C8．(单选)一白炽灯泡的额定功率与额定电压分别为36 W与36 V．若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率()A．等于36 WB．小于36 W，大于9 WC．等于9 WD．小于9 W解析：白炽灯在正常工作时的电阻为R，由P＝得R＝36 Ω，当接入18 V电压时，假设灯泡的电阻也为36 Ω，则它消耗的功率为P＝＝W＝9 W，但是当灯泡两端接入18 V电压时，它的发热功率小，灯丝的温度较正常工作时温度低，其电阻率小，所以其电阻要小于36 Ω，其实际功率要大于9 W，故B项正确．答案：B9．(单选)小明家的保险丝突然熔断，以下原因不可能的是()A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．火线断路D．灯座里的电线发生短路解析：保险丝熔断是因为相同时间内产生热量过大，电阻一定，所以一定是电流过大．A中由P＝知P增大，I增大，有可能；B中火线、零线直接接触，造成短路，电流增大；C中火线断路，无电流通过保险丝，不可能烧断；D中灯座里的电线发生短路，电流增大．所以A、B、D都有可能．答案：C。

高中物理学习材料唐玲收集整理第六节电流的热效应建议用时实际用时满分实际得分90分钟100分一、选择题（本题包括10小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不选的得0分，共40分）1.对于纯电阻用电器，下列说法中正确的是（）A.如果额定功率相同，额定电流较大的用电器电阻较大B.如果额定功率相同，额定电流较大的用电器电阻较小C.如果额定电压相同，额定功率较大的用电器电阻较大D.如果额定电压相同，额定功率较大的用电器电阻较小2.两个电阻分别标有“1 A，4 W”和“2 A，1 W”字样，则它们的电阻之比是( )A.2∶1B.16∶1C.4∶1D.1∶163.对于连入电路的不同灯泡而言，亮度大的灯泡是（）A.通过的电流大的灯泡B.两端电压大的灯泡C.电阻值大的灯泡D.消耗电功率大的灯泡4.标有“220 V，25 W”的甲灯与标有“24 V，25 W”的乙灯相比，下列说法中正确的是（）A.甲灯比乙灯亮B.两灯均正常地发光时，亮度一定相同C.甲灯电阻比乙灯大D.甲灯的额定电流一定小于乙灯的额定电流5.用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度（）A.跟导线的长度成正比B.跟导线的长度成反比C.跟导线的横截面积成正比D.跟导线的横截面积的平方成反比6.有一台电风扇的铭牌上标有“220 V，50 W”的字样，其线圈的直流电阻为Ω，如果把它接入220 V的电路中，则下列求电风扇每分钟产生的热量的四种解法中，正确的是（）D.7.26×7.如图1-6-1所示，电路两端的电压保持不变，电阻、、消耗的电功率一样大，则电阻之比∶∶是（）图1-6-1A.1∶1∶1B.4∶1∶1C.1∶4∶4D.1∶2∶2图1-6-28.、两电阻串联后接入电源，改变电源的电压，测得电阻、的伏安特性曲线如图1-6-2所示，则电阻、和功率、的关系是( )A＞ B.＜C.＞D.＜9.甲、乙两根同种材料制成的熔丝，甲的直径=0.5 mm，熔断电流为A；乙的直径=mm，熔断电流为A，取两根等长的用上述材料制成的甲、乙熔丝并联起来，则该并联电路允许通过的最大电流为（）A.11 AB.10 AC.9.5 AD.8.5 A10.下面列出了不同品牌的电视机、电风扇、空调和电冰箱铭牌上的主要项目，试判断.正常工作时，其中功率最大的是（）二、填空题（本题共8分.请将正确的答案填到横线上）11.16 W电子式节能灯的亮度相当于60 W的白炽灯.如果把家中两盏60 W白炽灯换用两盏16 W电子式节能灯，按每天使用3小时，每月30天计算，每月比原来节电kW·h.三、计算题（本题共6小题，共52分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）12. （8分）一只规格为“220 V，2 000 W”的电炉，求电炉在正常工作时的电阻.若电网电压为200 V，求电炉的实际功率.在200 V电压下，如果平均每天使用电炉2 h，求此电炉一个月要消耗多少度电？13. （8分）两用电器和上分别标有“110 V，12.1 Ω”和“110 V，6.05 Ω”.现将、串联接在电压为220 V的电源两端，电源内阻不计，且和均为纯电阻元件.试计算用电器和的实际功率，说明哪一个可能被烧毁.14. （8分）一台电风扇的额定功率是44 W，内电阻为Ω，接在220 V的电压下正常运转.求（1）电风扇正常运转时，通过它的电流多大？这台电风扇电动机的效率是多少？（2）若接上电源后，电风扇因故不能转动，这时通过它的电流多大？电风扇实际消耗的电功率多大？此时会发生什么问题？15. （8分）如图1-6-3所示，两个灯泡（220 V，100 W）和（220 V，25 W）串联后接在电路段.为使两灯泡安全使用，电路所加的电压最大为多少？电路段允许消耗的最大功率为多少？图1-6-316. （10分）如图1-6-4两只灯泡和分别标有“110 V，60 W”“110 V，100 W”字样，为了把它们接在220 V电路上都能正常发光，并要电路中消耗的功率最小，应采用哪种接法?图1-6-417. （10分）某房间的入户电线，如图1-6-4所示，现有工作电压为220 V的电器如下：100 W 的灯泡6只，200 W的电视机1台，1 000 W的电冰箱1台，1 500 W的洗衣机1台，700 W的微波炉1台，1 000 W 的暖风机1台，还有三只额定电流均为8 A的保险盒.如何将上述电器全部合理地接入电路？要求画出接线图，电器用后面指定的符号表示，例如功率为100 W的灯泡用表示，功率为200 W的电视机用电视机表示，保险盒用表示.图中是火线，是零线.图1-6-4第六节电流的热效应得分：一、选择题题号 1 2 3 4 5 6 7 8 9 10 答案二、填空题11．三、计算题12．13.14.15.16.17.第六节电流的热效应参考答案一、选择题1.BD 解析：由＝可知，如果额定功率相同，则额定电流较大的用电器电阻较小.由公式＝可知，如果额定电压相同，则额定功率较大的用电器电阻较小.2.B 解析：由公式，得则Ω=4Ω，Ω=Ω则.3.D4.BCD 解析：比较两灯泡的亮暗，要看功率大小.因为两灯功率一样，所以正常发光时亮度一定相同.故A错，B对，计算比较后看出C、D两项也对.5.D 解析：利用电流通过电阻产生的电热使导线的温度升高，由能量守恒建立关系式求解.金属导线的电阻为，通电后产生的电热为.设金属导体升高的温度Δ，由热学知识可知导体需要的热量为′Δ′Δ.电流产生的全部热量均被导线所吸收，即：′Δ.Δ′，故正确选项为D.6.C7.C8.BD 解析：由伏安特性曲线可知两电阻＜；由于、两电阻串联，通过、的电流相等，根据可知＜，故选B、D.9.D 解析：.当的电流为3A时，的电流为3×16A=48A，不行；当的电流为8 A时，的电流为 A=0.5 A.干路总电流为8 A+0.5 A=8.5 A.10. D 解析：显然正常工作时电视机功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调的功率为 1 364 W.因此功率最大的是空调机，选D.二、填空题11.7.92 解析：（）2×(60-16)×3×30× kW·h7.92 kW·h三、计算题12.24.2 Ω 1 653 W 99度解析：设电炉电阻为，由得在200 V的电压下，一个月好用电能（按30天计算）2×30×1.653 kW·h99.18 kW·h≈99度.13.可能被烧毁14.(1) A (2) A W 电动机将被烧坏解析：（1）依题意得，电风扇电阻Ω=1 100 Ω，则电风扇正常运转时电流0.2 A.因电风扇是非纯电阻电器，根据能量守恒定律得电动机每秒中转化的机械能：J.电风扇效率99.8%.(2)当电风扇不转动时，电路相当于纯电阻电路，由欧姆定律得A110 A，电路实际消耗的电功率 W=24 200 W；由于电风扇实际消耗的电功率远大于其额定功率，且电能全部转化为热能，电动机将被烧坏.15.275 V 31.25 W 解析：在分析用电器串联使用时，从安全角度考虑，要抓住哪一个用电器先达到额定值，尚未达到额定值的用电器一定不会烧坏，求解时宜用比例法计算.由，得.16.甲图解析：方法一：由知，＞，因灯泡额定电压均为110 V，则：对甲图，有并，总并；对乙图，有，＜，总＜2.由知，甲电路消耗功率最小，应选甲图接法.这是一道要求电路消耗功率最小的问题，当给电路加的电压一定时，电路总电阻越大，电路中的电流就越小，电路消耗的总功率（）就越小.方法二：对甲图，由于并，所以电路消耗的总功率总200 W；对乙图，由于，所以电路消耗的总功率总2×（）=2×（60+100） W=320 W，应选甲图接法.17.解析：（电路图如图1-6-5所示）由于220 V，8 A，则由得每个支路最大负载功率220×8 W=1 760 W，因此可设计出第一个支路为电冰箱与微波炉并联，额定功率为1 000W+700 W=1 700 W＜，第二个支路为洗衣机和电视机并联，额定功率为1 500 W+200 W=1 700 W＜，第三个支路为暖风机与六个灯泡并联，额定功率为1 000 W+100 W×6=1 600 W＜.图1-6-5点评：用电器的分布力求使每一支路均衡，有利于安全用电和用电设备正常工作.。
