模拟电子技术 有源滤波电路

实验六 自制RC 有源滤波电路一 实验目的1.掌握由运算放大器与电阻、电容构成的RC 有源滤波器的电路原理；2.掌握滤波器幅频特性的测试方法。

二 实验原理及实验参考电路滤波电路是一种选频电路, 它是一种能使有用频率的信号通过, 而同时对无用频率的信号进行衰减的电子装置。

本实验采用宽带集成运算放大器LF353和电阻、电容构成RC 有源滤波电子装置。

根据频率特性的基本知识可知, 滤波电路的阶数越高, 过渡带将越窄, 滤波特性越接近理想滤波器的滤波特性, 而高于二阶的滤波电路可以由一阶和二阶滤波电路构成, 本实验制作RC 二阶有源滤波电路。

1.压控电压源二阶低通滤波电路 电路如图1所示。

图 1 压控电压源二阶低通滤波电路实验电路中R1=R2=4.7k(, R3=1k(, R4=586(, C1=C2=10nF(涤仑电容103)。

电路传递函数为式中通带放大倍数341R R A up +=。

电压放大倍数为20)3()(1)(f f A j f f A f A up upu -+-=式中特征频率RCf π210=令 , Q 称为该滤波电路的品质因数。

电路的幅频特性与品质因数的取值相关, 如图2所示。

图2 压控电压源二阶低通滤波电路的幅频特性实验电路中通带放大倍数品质因数Q=1/（3-Aup ）=1/(3-1.586)=0.707, 称为巴特沃思滤波器, 电路的上限截止频率fH 则刚好等于特征频率f0。

图1所示电路中如果品质因数Q 1, 则电路的上限截止频率可大于特征频率。

由图2可知Q 大于1的幅频特性曲线的过渡带更陡, 幅频特性更好。

2.压控电压源二阶高通滤波电路 电路如图3所示。

586.110005861134=+=+=R R A up图3 压控电压源二阶高通滤波电路实验电路中R1=R2=56k(, R3=1k(, R4=586(, C1=C2=10nF(涤仑电容103)。

电路传递函数为上式中通带放大倍数341R R A up += 电压放大倍数为为使电路不产生自激振荡, 应使 即通带放大倍数 。

长沙学院课程设计说明书题目有源高通滤波器电路设计系(部) 电子与通信工程系专业(班级) 电气工程及其自动化姓名学号指导教师起止日期模拟电子技术课程设计任务书系（部）：电子与通信工程系专业：电气工程及其自动化指导教师：长沙学院课程设计鉴定表目录摘要 (5)1．电路设计 (6)1.1．电路元件及参数的选择 (6)1.2．电路原理图绘制 (6)2．电路的仿真 (7)2.1．使用Multisim9仿真波特图示仪 (7)2.2．使用Multisim9仿真示波器 (7)2.2.1．输入信号频率小于截止频率时的仿真 (7)2.2.2．输入信号频率等于截止频率时的仿真 (8)2.2.3．输入信号频率大于截止频率时的仿真 (8)参考文献 (9)设计总结 (9)摘要滤波器是一种能使有用信号通过而大幅抑制无用信号的电子装置。

常用来进行信号处理、数据传输和抑制噪声等。

以往这种滤波电路主要采用无源R、L和C组成，20世纪60年代以来，集成运放获得了迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。

此外，由于集成运放的开环电压和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但是，集成运放的带宽有限，所以目前有源滤波电路的工作频率难以做的很高，以及难于对功率信号进行滤波，这是它的不足之处。

]1[在实际电子系统中，有源滤波器运用广泛，输入信号往往是含有多种频率成分的复杂信号，可能还会混入各种噪声、干扰及其它无用频率的信号，因此需要设法将有用频率信号挑选出来、将无用信号频率抑制掉。

完成此任务需要具有选频功能的电路。

本文主要内容是设计一个能阻挡低频信号、输出高频信号的有源高通滤波电路，以及利用Multisim9对电路进行仿真。

本电路所用到的运算放大器LM741EN，它的管脚1和5为调零端，管脚2为运放反相输入端，管脚3为同相输入端，管脚6为输出端，管脚7为正电源端，管脚4为负电源端，管脚8为空端。

习题55.1在以下几种情况下，应分别采用哪种类型的滤波电路〔低通、高通、带通、带阻〕。

（1）从输入信号中提取100kHz～200kHz的信号；（2）抑制1MHz以上的高频噪声信号；（3）有用信号频率为1GHz以上的高频信号；（4）干扰信号频率介于1 kHz～10 kHz；解答：〔1〕带通滤波器；〔2〕低通滤波器；〔3〕高通滤波器；〔4〕带阻滤波器。

5.2在以下各种情况下，应分别采用哪种类型〔低通、高通、带通、带阻〕的滤波电路。

〔1〕抑制50Hz交流电源的干扰；〔2〕处理具有1Hz固定频率的有用信号；〔3〕从输入信号中取出低于2kHz的信号；〔4〕抑制频率为100kHz以上的高频干扰。

解：〔1〕带阻滤波器〔2〕带通滤波器〔3〕低通滤波器〔4〕低通滤波器5.3填空：〔1〕为了防止50Hz电网电压的干扰进入放大器，应选用滤波电路。

〔2〕输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（3）为了获得输入电压中的低频信号，应选用滤波电路。

〔4〕为了使滤波电路的输出电阻足够小，保证负载电阻变化时滤波特性不变，应选用滤波电路。

解：〔1〕带阻〔2〕带通〔3〕低通〔4〕有源5.4无源一阶RC低通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。

解答：时间常数，3dB5.5无源一阶RC高通滤波电路的截止频率决定于的倒数，在截止频率处输出信号比通带内输出信号小dB。

解答：时间常数，3dB5.6 一阶滤波电路阻带幅频特性以 /十倍频斜率衰减，二阶滤波电路那么以 /十倍频斜率衰减。

阶数越 ，阻带幅频特性衰减的速度就越快，滤波电路的滤波性能就越好。

解答：-20 dB ，-40 dB ，高。

5.7 试求题图所示电路的传递函数和频率响应表达式。

题图解答：()1v sR C A s sR C =+，j (j )1j v R CA R Cωωω=+5.8 题图5.8中所示为一个一阶低通滤波器电路，试推导输入与输出之间的传递函数，并计算截止角频率H ω。

模拟电子技术根底主编：黄瑞祥副主编：周选昌、查丽斌、郑利君杨慧梅、肖铎、赵胜颖目录绪论第1章集成运算放大器1.1 抱负运算放大器的功能与特性抱负运算放大器的电路符号与端口抱负运算放大器的功能与特性1.2 运算放大器的反相输入阐发闭环增益输入、输出阻抗有限开环增益的影响加权加法器运算放大器的同相输入阐发闭环增益输入、输出阻抗有限开环增益的影响电压跟随器1.4 运算放大器的差分输入阐发1.5 仪表放大器1.6 积分器与微分器1.6.1 具有通用阻抗的反相输入方式1.6.2 反相积分器1.6.3 反相微分器1.7 运算放大器的电源供电1.7.1 运算放大器的双电源供电1.7.2 运算放大器的单电源供电本章小结习题第2章半导体二极管及其底子电路2.1 半导体根底常识2 本征半导体2 杂质半导体2 两种导电机理——扩散和漂移2.2 PN结的形成和特性2.2.1 PN结的形成2.2.2 PN结的单向导电性2.2.3 PN结的反向击穿2.2.4 PN结的电容特性2.3 半导体二极管的布局及指标参数2 半导体二极管的布局2 二极管的主要参数2 半导体器件型号定名方法2.4 二极管电路的阐发方法与应用2.4.1 二极管电路模型2.4.2 二极管电路的阐发方法2 二极管应用电路2.5 特殊二极管2.5.1 肖特基二极管2.5.2 光电子器件本章小结习题第3章三极管放大电路根底3.1 三极管的物理布局与工作模式3 物理布局与电路符号3 三极管的工作模式3.2 三极管放大模式的工作道理3.2.1 三极管内部载流子的传递3.2.2 三极管的各极电流3.3 三极管的实际布局与等效电路模型3.3.1 三极管的实际布局3.3.2 三极管的等效电路模型3.4 三极管的饱和与截止模式3.4.1 三极管的饱和模式3.4.2 三极管的截止模式3.5 三极管特性的图形暗示3.5.1 输入特性曲线3.5.2 输出特性曲线3.5.3 转移特性曲线3.6 三极管电路的直流阐发3.6.1 三极管直流电路的阐发方法3.6.2 三极管直流电路阐发实例3.7 三极管放大器的主要参数3.7.1 三极管放大器电路3.7.2 集电极电流与跨导3.7.3 基极电流与基极的输入电阻发射极电流与发射极的输入电阻电压放大倍数3.8 三极管的交流小信号等效模型3.8.1 混合∏型模型3.8.2 T型模型3.8.3 交流小信号等效模型应用3.9 放大器电路的图解阐发3.10 三极管放大器的直流偏置3.10.1 单电源供电的直流偏置3.10.2 双电源供电的偏置电路集电极与基极接电阻的偏置电路恒流源偏置电路3.11 三极管放大器电路3.11.1 放大器的性能指标3.11.2 三极管放大器的底子组态共发射极放大器发射极接有电阻的共发射极放大器共基极放大器共集电极放大器本章小结习题第4章场效应管及其放大电路4.1 MOS场效应管及其特性4 增强型MOSFET〔EMOSFET〕4 耗尽型MOSFET〔DMOSFET〕4 四种MOSFET的比较4 小信号等效电路模型4.2 结型场效应管及其特性4 工作道理4 伏安特性4 JFET的小信号模型4.3 场效应管放大电路中的偏置4 直流状态下的场效应管电路4 分立元件场效应管放大器的偏置4 集成电路中场效应管放大器的偏置4.4 场效应管放大电路阐发4 FET放大电路的三种底子组态4 共源放大电路4 共栅放大电路4 共漏放大电路4 有源电阻本章小结习题第5章差分放大器与多级放大器5.1 电流源5 镜像电流源5 微电流源比例电流源5.2 差分放大器差分放大器模型差分放大器电路差分放大器的主要指标差分放大器的传输特性5.2.5 FET差分放大器5.2.6 差分放大器的零点漂移5.3 多级放大器5 多级放大器的一般布局5 多级放大器级间耦合方式5 多级放大器的阐发计算5.4 模拟集成电路读图操练5.4.1 模拟集成电路内部布局框图5.4.2 简单集成运放电路道理通用型模拟集成电路读图操练集成运算放大器的主要技术指标集成运算放大器的分类正确选择集成运算放大器集成运算放大器的使用要点本章小结习题第6章滤波电路及放大电路的频率响应6.1 有源滤波电路6 滤波电路的底子概念与分类6 低通滤波器高通滤波器带通滤波器带阻滤波器6.2 放大电路的频率响应6 三极管的高频等效模型6 单管共射极放大电路的频率特性阐发多级放大电路的频率特性本章小结习题第7章反响放大电路7.1 反响的底子概念与判断方法7 反响的底子概念7 负反响放大电路的四种底子组态反响的判断方法7.2 负反响放大电路的方框图及一般表达式7.2.1 负反响放大电路的方框图7.2.2 负反响放大电路的一般表达式7.3 负反响对放大电路性能的影响7.3.1 提高增益的不变性7.3.2 改变输入电阻和输出电阻7.3.3 减小非线性掉真和扩展频带7.4 深度负反响放大电路的阐发深度负反响条件下增益的近似计算虚短路和虚断路7.5 负反响放大电路的不变性问题负反响放大电路自激振荡及不变工作的条件负反响放大电路不变性的阐发负反响放大电路自激振荡的消除方法本章小结习题第8章功率放大电路8.1 概述8 功率放大电路的主要特点8 功率放大电路的工作状态与效率的关系8.2 互补对称功率放大电路8.2.1 双电源互补对称电路〔OCL电路〕8.2.2 单电源互补对称功率放大器〔OTL〕8.2.3 甲乙类互补对称功率放大器8.2.4 复合管互补对称功率放大器8.2.5 实际功率放大电路举例8.3 集成功率放大器8.3.1 集成功率放大器概述8.3.2 集成功放应用简介8.4 功率放大器实际应用电路OCL功率放大器实际应用电路OTL功率放大器实际应用电路集成功率放大器实际应用电路功率放大器应用中的几个问题本章小结习题第9章信号发生电路9.1 正弦波发生电路9.1.1 正弦波发生电路的工作道理和条件9.1.2 RC正弦波振荡电路9.1.3 LC正弦波振荡电路9.1.4 石英晶体正弦波振荡电路9.2 电压比较器单门限电压比较器迟滞比较器窗口比较器集成电压比较器9.3 非正弦波发生电路9.3.1 方波发生电路9.3.2 三角波发生电路9.3.3 锯齿波发生电路集成函数发生器简介本章小结习题第10章直流稳压电源10.1 引言10.2 整流电路10.2.1 单相半波整流电路单相全波整流电路10.2.3 单相桥式整流电路10.3 滤波电路10.3.1 电容滤波电路10.3.2 电感滤波电路10.3.3 LC滤波电路Π型滤波电路10.4 线性稳压电路10.4.1 直流稳压电源的主要性能指标10.4.2 串联型三极管稳压电路10.4.3 提高稳压性能的办法和庇护电路10.4.4 三端集成稳压器10.5 开关式稳压电路10.5.1 开关电源的控制方式10.5.2 开关式稳压电路的工作道理及应用电路10.5.3 脉宽调制式开关电源的应用电路本章小结习题。

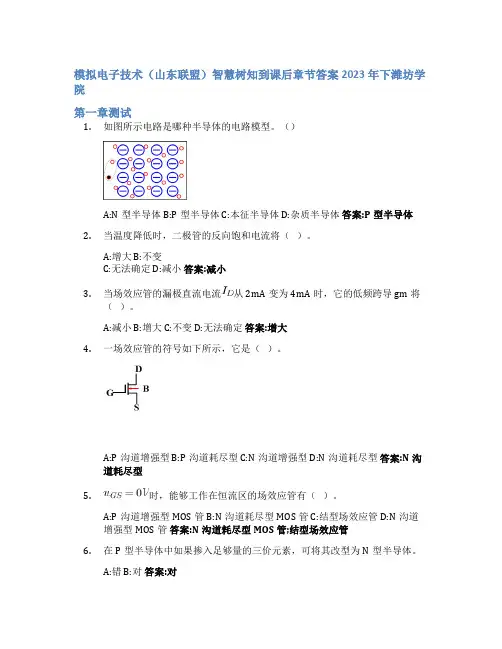

模拟电子技术（山东联盟）智慧树知到课后章节答案2023年下潍坊学院第一章测试1.如图所示电路是哪种半导体的电路模型。

（）A:N型半导体 B:P型半导体 C:本征半导体 D:杂质半导体答案:P型半导体2.当温度降低时，二极管的反向饱和电流将（）。

A:增大 B:不变C:无法确定 D:减小答案:减小3.当场效应管的漏极直流电流从2mA变为4mA时，它的低频跨导gm将（）。

A:减小 B:增大 C:不变 D:无法确定答案:增大4.一场效应管的符号如下所示，它是（）。

A:P沟道增强型 B:P沟道耗尽型 C:N沟道增强型 D:N沟道耗尽型答案:N沟道耗尽型5.时，能够工作在恒流区的场效应管有（）。

A:P沟道增强型MOS管 B:N沟道耗尽型MOS管 C:结型场效应管 D:N沟道增强型MOS管答案:N沟道耗尽型MOS管;结型场效应管6.在P型半导体中如果掺入足够量的三价元素，可将其改型为N型半导体。

A:错 B:对答案:对7.本征半导体中自由电子和空穴的浓度主要取决于温度。

（）A:错 B:对答案:对8.PN结在无光照、无外加电压时，结电流为零。

（）A:对 B:错答案:对9.因为P型半导体的多子是空穴，所以它带正电。

（）A:错 B:对答案:错10.三极管放大时，内部两个PN结的偏置状态应为（）。

A:发射结正偏，集电结反偏 B:发射结正偏，集电结也正偏 C:发射结反偏，集电结也反偏 D:发射结反偏，集电结正偏答案:发射结正偏，集电结反偏第二章测试1.在放大电路中，输出电流和输出电压都是由有源元件提供的。

A:错 B:对答案:错2.由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化。

A:对 B:错答案:错3.在分析放大电路时，应遵循“先动态，后静态”的原则；A:错 B:对答案:错4.放大电路的输出电阻与负载无关。

A:对 B:错答案:对5.下列哪种电路只放大电压不放大电流。

（）A:共集 B:两级共射 C:共射D:共基答案:共基6.为使场效应管放大电路能够正常放大，场效应管应该工作在（）A:放大区B:饱和区 C:恒流区 D:截止区答案:恒流区7.计算如下电路的电压放大倍数（）A:200 B:-200 C:-125 D:125 答案:-2008.对放大电路的最基本的要求是（）A:输入电阻大 B:能够放大 C:输出电阻小 D:不失真答案:能够放大;不失真9.典型的静态工作点稳定电路Ｑ点稳定的原因是（）A:电源ＶＣＣ的取值； B:Re的直流负反馈的作用； C:旁路电容的影响；D:U BQ在温度变化时基本不变。

电子技术模拟电路知识点总结一、模拟电路基础概念模拟电路处理的是连续变化的信号，与数字电路处理的离散信号不同。

在模拟电路中，电压和电流可以在一定范围内取任意值。

这是理解模拟电路的关键起点。

二、半导体器件1、二极管二极管是最简单的半导体器件之一，具有单向导电性。

当正向偏置时，电流容易通过；反向偏置时，电流极小。

二极管常用于整流电路，将交流转换为直流。

2、三极管三极管分为 NPN 型和 PNP 型。

它具有放大电流的作用，通过控制基极电流，可以实现对集电极电流的控制。

三极管在放大电路中应用广泛。

3、场效应管场效应管分为结型和绝缘栅型。

它是电压控制型器件，输入电阻高，噪声小，常用于集成电路中。

三、基本放大电路1、共射放大电路共射放大电路具有较大的电压放大倍数和电流放大倍数，但输入电阻较小，输出电阻较大。

2、共集放大电路共集放大电路又称射极跟随器，电压放大倍数接近 1，但输入电阻高，输出电阻小，具有良好的跟随特性。

3、共基放大电路共基放大电路具有较高的频率响应和较好的高频特性。

四、集成运算放大器集成运算放大器是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。

1、理想运算放大器特性具有“虚短”和“虚断”的特点。

“虚短”指两输入端电位近似相等，“虚断”指两输入端电流近似为零。

2、运算放大器的应用包括比例运算电路、加法运算电路、减法运算电路、积分运算电路和微分运算电路等。

五、反馈电路反馈可以改善放大器的性能。

1、正反馈和负反馈正反馈会使系统不稳定，但在某些特定情况下，如正弦波振荡器中会用到。

负反馈能稳定放大倍数、改善频率特性等。

2、四种反馈组态电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈，它们对电路性能的影响各不相同。

六、功率放大电路功率放大电路的主要任务是向负载提供足够大的功率。

1、甲类、乙类和甲乙类功率放大电路甲类功放效率低，但失真小；乙类功放效率高，但存在交越失真；甲乙类功放则是介于两者之间。

《模拟电子技术》演示实验库实验12：一阶有源低通滤波电路一、教学目的1. 学习滤波电路频率特性的测量方法和主要参数的调整方法。

2. 了解频率特性对信号传输的影响，了解滤波电路的应用。

3. 巩固有源滤波电路的理论知识，加深理解滤波电路的作用。

二、演示内容图12.1 一阶有源低通滤波演示电路1. 启动Multisim，输入并保存图12.1所示电路。

图12.2 信号发生器面板2.信号发生器参数设置正弦波，幅值1V，频率1kHz。

如图12.2所示。

3. 波特图仪参数设置◆幅频特性Vertical坐标类型选择“Log”，其坐标范围选择起点I为“0dB”、终点F为“30dB”。

Horizontal 坐标类型选择“Log”，其坐标范围选择起点I为“0.1Hz”、终点F为“10MHz”。

◆相频特性特性测量选择“Phase”，Vertical坐标类型选择“Lin”，其坐标范围选择起点I为：“0°”、终点F 为：“.90°”，Horizontal 坐标类型选择“Log”，其坐标范围选择起点I为：“0.1Hz”、终点F为：“10MHz”。

如图12.4所示。

4. 示波器面板参数设置如图12.3所示。

运行电路，观察示波器面板显示框中的Us、Uo波形是否正常，否则要进行调整。

5. 观测和调整频率特性◆观察电位器RP2和电容C大小对截止频率f H的影响，观察电位器RP1大小对低频增益Auf 的影响。

◆观察比较信号频率分别为1kHz和10 kHz时输出电压Uo波形形状、大小的变化。

◆将输入波形改成方波，再进行观察比较，并定性记录波形。

图12.3 示波器面板参数设置及波形图12.4 波特图仪面板参数设置及低通特性三、总结讨论结合教学内容做总结讨论。

模拟电子技术_中南大学中国大学mooc课后章节答案期末考试题库2023年1.直接耦合放大电路存在零点漂移的主要原因是（）。

答案:晶体管参数受温度影响2.实现输入电阻高、输出电压稳定，应该引入（）负反馈。

答案:电压串联3.现有阻容耦合基本放大电路如下，输出电压与输入电压同相的电路是（）。

答案:共集电路_共漏电路4.MOS管只有多子参与导电。

（）答案:正确5.晶体管能够实现放大的外部条件是（）。

答案:发射结正偏，集电结反偏6.二极管具有（）导电特性。

答案:单向7.下图电路中，T1和T2管的饱和管压降│UCES│＝2V，VCC＝15V， RL＝8Ω，电路的最大输出功率Pomax =（）W。

【图片】答案:≈10.56W8.差动放大电路的共模抑制比KCMR越大，表明电路（）。

答案:对共模信号的抑制能力越强9.甲类放大电路不适合作功率放大电路的原因是甲类放大容易（）。

答案:导致效率低、静态损耗大10.用恒流源取代电阻长尾差动放大电路中的RE，将会提高电路的（）。

答案:共摸抑制比11.在下图中，所有二极管均为理想二极管，则Vo=（）V【图片】答案:-212.在下图电路中，设静态时ICQ＝2mA，晶体管饱和管压降UCES＝0.6V。

当负载电阻RL＝3kΩ时电路的最大不失真输出电压有效值为（）V。

【图片】答案:2.1213.现有直接耦合基本放大电路如下，有电流放大，但没有电压放大作用的电路是（）。

答案:共集电路_共漏电路14.关于多级放大电路，下列说法正确的是（）。

答案:多级放大电路的输入电阻就是第1级的输入电阻_多级放大电路的输出电阻就是最后1级的输出电阻_多级放大电路的放大倍数就是各级放大倍数之积15.现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应小于10000。

（）答案:正确16.直接耦合多级放大电路不能放大交流信号。

（）答案:错误17.MOS管一旦预夹断，管子立即进入截止区。

判断题（正确的在括号内画√，错误的画×）1．组成放大电路的基本原则之一是电路中必须包含有源器件（√）。

2．有源器件是指：为满足晶体管正常工作条件，需加上直流电源（×）。

2．为了保证晶体管工作在线性放大区，双极型管的发射结和集电结都应加上正向偏置电压。

（×）3．直流放大器必须采用直接耦合方式（√），所以它无法放大交流信号。

（×）3．放大电路的静态是指：（1）输入端开路时的电路状态。

（×）（2）输入信号幅值等于零时的电路状态。

（√）（3）输入信号幅值不变化时的电路状态。

（×）（4）输入信号为直流时的电路状态。

（×）5．H参数等效电路法和图解法都能求解电路的静态工作点。

（×）6．H参数模型是交流小信号模型，所以无法解直流放大电路的电压放大倍数。

（×）7．晶体管的输入电阻rbe是一个动态电阻，所以它与静态工作点无关。

（×）8．在共射放大电路中，当负载电阻RL减小，电压放大倍数下降，（√）输出电阻也减小。

（×）9．共集放大电路电压放大倍数小于1，所以不能实现功率放大。

（×）10．图判断题10所示放大电路具备以下特点：（1）电压放大倍数接近于1，负载RL是否接通关系不大；（√）（2）输出电阻比2k小得多，（√）（3）与晶体管的β大小无关；（×）（3）输入电阻几乎是ber的β倍。

（×）11．结型场效应管通常采用两种偏置方式，即自偏压和分压式偏置电路。

（√）12. 在共源放大电路中，当负载电阻减小时，电压放大倍数绝对值下降，输出电阻也减小。

（×）13．MOS场效应管的栅极输入电流几乎等于零，所以MOS管组成的放大电路的输入电阻总可以视为无穷大（×）14．场效应管的跨导随漏极静态电流增大而增大（√），输入电阻则随漏极静态电流增大而减小。

（×）15．场效应管的栅极电流几乎等于零，所以场效应管放大电路的输入电阻通常很大（√），输出电阻也很大。

18.《模拟电子技术基础》习题及参考答案、填空题：半导体中有自由电子和空穴两种载流子参与导电。

半导体中由漂移形成的电流是反向电流，它由 少数载流子形成，其大小决定 于温度，而与外电场无关。

10. 一只晶体管在放大电路中，用万用表测出管脚对地电压分别是： A 脚为12伏，B 脚为11.7伏，C 脚为6伏，则该管为PNP 型锗管,A 为发射（E ）极,B 为基（B ）极，C 为集电（C ）极。

11. 稳压二极管工作在 反向击穿区，主要用途是稳压。

12. 稳压二极管稳压时是处于 反向偏置状态，而二极管导通时是处于 正向偏置状态。

13. 晶体管电流放大系数是频率的函数，随着频率的升高而 下降。

共基极电路比 共射极电路高频特性好。

场效应管的输出特性曲线可分为三个区：分别是 可变电阻区、恒流区、击穿区。

电子线路中常用的耦合方式有 直接耦合和电容耦合。

通常把与信号源相连接的第一级放大电路称为输入级,与负载相连接的末级 放大电路称为输出级，它们之间的放大电路称为中间级。

某放大电路空载输出电压为4V,接入3KQ 负载后，输出电压变为3V ,该放大电路 的输出电阻为1KQ 。

为了稳定三极管放大电路静态工作点，采用 直流负反馈。

为稳定交流输出电1. 2. 3. 4. 5. PN 结的P 型侧接高电位，N 型侧接低电位称为 正向偏置（正偏），反之称为 反向偏置（反偏）。

PN 结最重要的特性是 单向导电性，它是一切半导体器件的基础。

在 NPN 型三极管 中，掺杂浓度最大的是 发射区。

晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。

6. 7. 8. 9. 晶体三极管的集电极电流lc=XL B 所以它是电流控制元件。

工作在放大区的晶体管，当I B 从10卩A 增大到20卩A ，I C 从1mA 增大到2mA它的P 为100，a 为1。

通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。

电子技术 35 实验六 有源滤波器实验七 有源滤波电路一、 实验目的1．熟悉集成运放构成的有源低通、高通、带通、带阻滤波器。
