家庭电路PPT课件

  • 格式：ppt
  • 大小：306.00 KB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

《家庭电路》PPT

《家庭电路》PPT
部分
1、进户线 (1)一根叫＿火＿线,另一根叫零＿线＿,两线间电压是＿22＿0 伏。 (2)辨别火线和零线要用＿测＿电＿笔。
电能表
断 路
器
构造 ①笔尖金属体 ②电阻
③氖管
④弹簧
⑤笔尾金属体
螺旋刀式 钢笔式
(3) 测电笔的使用
手接触笔尾金属体， 笔尖金属体接触被测 物体。
闸刀开关安装时 的应该怎样放置?
电源线
闸刀开关 （1）闸刀开关的作用是接通和切 断电源，便于更换电器或维修设备。 （2）闸刀开关的安装方法：
①务必使电源线连在静触头上。
②静触头一定要在上边，切不 可倒装。
今天你学到了什么？ 1、家庭电路的组成 进户线、电能表、断路器、插座、灯座、开关。 2、进户线分火线和零线,之间的电压是220伏。 3、辨别火线和零线用测电笔。 4、保险丝的作用、材料、选择。
第6节
家庭电路
电能表 闸刀开关
灯 座 插座
开关
导 线
熔断器
一、家庭电路的组成和连接方法
2。20。v
进
电
户
能
线
表
闸刀开关
熔断器
.. 插座
火线 零线
开 关
电灯
①家庭电路由哪些部分组成？ 进户线、电能表、断路器、插座、灯座、开关。 ②插座和灯是怎样连接的?这样连接有什么好处? 并联，各用电器工作时不相互影响。
3、小新家里各用电器工作时的电流值如下： 一台电脑：0.4A，所有电灯:总0.8A,空调:1安 冰箱:0.5A,电视机:0.2A,请你帮他选择保险丝( )
A、额定电流是4A的保险丝
B、额定电流是2.5A的保险丝 C、额定电流是3A的保险丝
D、额定电流越大越好的保险丝

《家庭电路》PPT课件

《家庭电路》PPT课件
13
插座：两孔式和三孔式
A、两孔式：一孔是火线，一孔是零线。 B、三孔式：一孔是火线，一孔是零线，另一孔是接地线。
14
三孔式插座和三脚式插头
“左零右火上接地”
说明：三孔式插座比两孔式插座多 了一个接地孔，而三脚式插头与接 地孔相对应的那个插脚接用电器的 金属外壳。
15
思考：为什么上面的这个插头比下面两个插头要长一点？
7
电能表
从左到右有4个接线柱，1、3接进户线。 220V 30(100)A 的意义：正常使用时 电压为220伏，额定电流为30安，允许 通过的最大电流为100安。
12 34
8
闸刀开关 在家庭电路中，能控制所有用电器的通断。
9
当同时使用太多用电器时，会出现什么情况？
会引起电流过大，电线过热，有引发火灾的危险。家庭里也会发生跳 闸现象
线和零线
工具：测电笔
大电阻约为1000KΩ
5
错误操作：手没触笔尾金属体，笔尖 金属体触火线时氖管仍不会发光。
但 千 万 不 能 接 触 笔 尖 金 属 正确操作：手触笔尾金属体；笔尖金属体 体
触火线时氖管发光，触零线时不发光。
6
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？ 因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过 氖管和人体的电流小于220伏 /1000000欧=0.00022安=0.22毫安，这个电流可以 使氖管发光，但对人体是没有危害的。
日本 英国、澳大利亚 法国、德国、意大利、 奥地利、西班牙、希腊、 荷兰、中国、泰国
俄罗斯、瑞典
韩国 挪威、新西兰、新加坡
电压／伏 120 110 240
220
120，127， 220 100 230

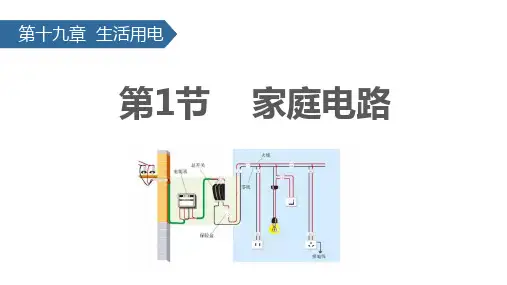

第十九章第1节 家庭电路 课件(共30张PPT)

第十九章第1节 家庭电路 课件(共30张PPT)

实战演练
知识点二：家庭电路故障的判断 例题3：炎热的夏天，小雷家新安装了空调。当空调运转时，只要
将完好的电水壶插头插入插座，空气开关就跳闸，分析原 因可能是（ B ）。
A. 电水壶的插头没插入前，插座就短路了 B. 电路中用电器的总功率过大 C. 电路中总电流小于空气开关的额定电流 D. 电线过细而电阻大造成电路电流过大
小明先检查保险丝，保险丝完好，再用试电笔分别检测插 座的两孔，发现氖管均发光，造成这一现象的原因是 （ D ）。 A. 进户火线断了 B. 插座发生短路了 C. 某盏灯丝烧断了 D. 进户零线断了
课堂练习
【解析】进户线的火线断了，试电笔的氖管不会发光，故选项A错误； 插座处发生短路，会使保险丝熔断，试电笔的氖管不会发光，故选项B 错误；因各灯并联，互不影响，某个电灯的灯丝烧断了，其他灯仍还 亮，故选项C错误；试电笔能亮，说明火线上有电，而零线上本该亮， 但也亮了，说明是进户线的零线开路了，故选项D正确。
三线插头和漏电保护器
在新建的楼房里，控制插座的总开关上大多 还装有漏电保护器（见右图）。正常情况下， 用电器通过火线、零线和供电系统中的电源构 成闭合电路，不应该有电流直接流入大地。 但是，如果站在地上的人不小心接触了火线 ，电流经过人体流入大地，这时，总开关上的 “漏电保护器”会迅速切断电流，对人身起到 保护作用。
实战演练
知识点一：家庭电路的组成与连接 例题2：下列关于家庭电路的说法中，正确的是（ A ） 。
A. 使用电冰箱时必须使用三孔插座 B. 能够使试电笔氖管发光的是零线 C. 熔丝（保险丝）熔断后可以用铜丝代替 D. 控制电路的开关应接在零线和用电器之间
实验探究
【解析】电冰箱使用三孔插座，当电冰箱漏电时，电流就通过地线，流入大 地，防止触电事故的发生，故选项A正确；用测电笔来辨别火线和零线时， 能够使测电笔的氖管发光的是火线，故选项B错误；保险丝采用电阻率大熔 点低的银铜合金制成，在电流过大时能自动切断电源。铜的熔点高，在电流 过大时不能自动切断电源，不能起到保险的作用，故选项C错误；控制电路 的开关应该接在火线和用电器之间，防止开关断开时，用电器仍然和火线连 接造成触电事故，故选项D错误。

《家庭电路正式》课件

《家庭电路正式》课件

连接电器与开关
根据设计好的电路图，将电线 连接到相应的电器和开关上，
确保连接牢固。
电路维护与养
定期检查
定期检查电路，查看是否有破损、老化或异 常现象。
更换损坏的电线或设备
如发现电线破损、老化或设备故障，应及时 更换。
清洁维护
定期清洁电器和开关，保持其清洁干燥。
遵循安全规定
在进行维护和保养时，应遵循相关安全规定 ，确保工作安全。
确保其功能正常。
材料检查
核对所需材料，确保数 量和规格符合要求。
设计规划
根据家庭布局和需求， 设计电路布局和安装方
案。
电路安装步骤
01
02
03
04
开槽钻孔
根据设计好的电路图，在墙面 上开槽并钻孔，为电线管预留
下线位置。
铺设电线管
将电线管按照设计好的线路铺 设在墙面槽内，确保电线管固
定牢固。
穿线
将电线穿过电线管，确保电线 无破损、无接头。
安全保障
通过配电设备和保护装置 ，保障家庭用电安全，防 止电气事故的发生。
提高生活质量
家庭电路的发展和应用， 提高了居民的生活质量， 使生活更加便利和舒适。
02 家庭电路的安装与维护
电路安装前的准备工作
安全防护
确保工作区域安全，穿 戴适当的防护装备，如 绝缘手套、护目镜等。
工具准备
准备所需工具，如螺丝 刀、钳子、电钻等，并
05 未来家庭电路的发展趋势
智能家居的概念与发展
智能家居是指通过智能化技术，将家庭生活设施与设备进行互联互通，实现远程 控制、自动化控制和智能化服务的一种居住环境。随着科技的发展和人们生活水 平的提高，智能家居市场不断扩大，成为未来家庭电路发展的主要趋势之一。

家庭电路 PPT课件

家庭电路 PPT课件

这节课我学到了些什么？
火线 零线
我发现了：
1、插座和用电器并联
2、各用电器之间并联
3、用电器和控制它的开关之间是 串联的，且为了安全起见，火线过 来先接开关再接用电器。 4、插座有双孔和三孔之分
1、关于家庭电路，下列说法中不正确的是（C）
A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
切勿用铜丝或铁丝替代保险丝
用以学过的知识，你能解决吗？
开关与被控制 的电灯怎样连接？ 灯头里面的线又怎 么连接呢？
家庭电路的组成和连接方法
火线 零线
从户外的低压电网引进室内的进户线有
__两____根，其中有一根在室外就与大地 相连，我们叫它__零___线；另一根叫端线， 俗称_____火线。
家庭电路的组成
你得到哪些有用的信息。
火线 零线
插座
插头
用
电
器
金
属
外
壳
“左零右火上接地”
同是漏电，
火零 线线
火零 线线
为何反差如
此大？
断路器：
作用：替代闸刀开关和熔断器
触电保护器也是断路器的一种
正常情况下，双金属片是_平__直___的，电路的接触点 _闭_合__，电流正常通过；
当电流过大时，双金属片被过度加热，发生__弯_曲___， 使接触点在弹簧拉力作用下被断开，电路___切_断_____， 从而起到电路过载或短路时__保__护__作用。断路器一般接 在火线上
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面
2、小强同学在学习安装照明电路时，由于操作不规 范，导致开关中两个接线柱接到了一起，这样产生

1.6家庭用电(PPT课件(初中科学)31张)

1.6家庭用电(PPT课件(初中科学)31张)
三孔式
固定式插座 两孔式插座的一个孔连接在家庭电路的火线上，另一个 孔连接在零线上。使用两脚电源插头的用电器只要把两 脚插头插入插孔，用电器就接入电路，就可以工作了。
三孔式插座和三脚插头 三孔式插座按照左零右火上接地的接线方式连入电路； 三脚式插头中间插脚与用电器的外壳相连；使用时， 用电器外壳就与大地相连。
根据你的视察与了解，什么样的用电器要用 三脚式插头呢？ 大功率、金属外壳的用电器要用三脚式插头， 如电饭煲、空调、冰箱、洗衣机等。
同是漏电，为何反差如此大？
当用电器漏电时，其金属外壳上就有220伏的电压。如果这个 用电器没有与地线接触，当人触及它时，电流就会通过人体 进入大地，产生触电事故。若外壳与地线接触，电流就会经 接地线进入大地，人体接触用电器外壳时就不再有电流流经 人体。因此，接地线是用电器的安全线。
第6节 家庭用电
一、家庭电路
1.电路组成 电能表、闸刀开关、熔断器、断路器、插座插头、 灯座灯头、 开关。
你认识它们吗？
2.电路连接
发电厂
某家庭的电路
进户线
电能表
总开关
用电器
1 2 34
家庭电路图 （1）进户线的电压是多少伏？
220伏 （2）电能表有什么作用？
测电路消耗的电能
（3）家用电器用的插座与电灯之间是并联还是串联？ 这样连接有什么好处？ 插座与电灯之间并联；并联各支路互不影响。 3.火线与零线 进户线一般有两根，一根是火线；一根是零线。 我国火线和零线之间的电压正常值为 220伏。
用电器要__并___联接入电路，开关要接在__火__线_____上。
5．选用保险丝时，应使它的额定电流___等__于__或者 __略__大__于___电路正常工作时的最大电流，不能用_铜__丝____ 和__铁__丝___代替。

新人教版九年级物理第十九章第一节 家庭电路 (共31张PPT)

新人教版九年级物理第十九章第一节 家庭电路 (共31张PPT)
2、用电器和控制它的开关之间是串联 的，且为了安全起见，火线过来先接开 关再接用电器； 3、插座分为两孔插座和三孔插座。
课堂练习
1、家庭电路里的电视机、电冰箱、电 灯等用电器的连接方式是 并 联；开关 和被控制的用电器是 串 联；为了防止 因漏而出现的触电事故，家用洗衣机的外 壳一定要 接 。
地
2、某同学在学习家庭电路时，安装了两盏白
漏电保护器
如果站在地上的人 不小心接触了火线， 电流经过人体流入大 地，这时总开关上的 漏电保护器就会起作 用，它会迅速切断电 路，对人起保护作用。
电灯的连接
开关与被控 制的电灯怎样 连接？灯头里 面的线又怎么 连接呢？
螺口灯泡
插座的连接
卡口灯泡
电灯及其开关的接法
控制电灯 的开关应与 电灯串联， 并且要接在
想想议议
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让 手碰笔尖的金属体?
笔尖属于导体，相当于手直接接触火线，易 触电。
三线插头和漏电保护器 插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
炽灯和两个插座，如图所示，如果两插座中均连
人家用电器，且将电路中的开关全部闭合，那么
各用电器工作的情况是
( D)
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
课堂作业
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。

《家庭电路》PPT课件

《家庭电路》PPT课件

课堂小结
组成 进户线、电能表、总开关、保险装置、用电器、 插座、开关、导线等。
火线
家 庭
零线
电
路
零线的对地电压为零；火线的对地电压为220V。
结构
判别工具
试电笔
使用方法
判断方法
三线插头和 漏电保护器
三线插头 漏电保护器
作用：将用电器的金属外壳 与大地相连。
接在总开关上
利用了电流的热效应
插入式保险盒
空气开关
探究新知
插座及其连接 用来接可移动的用电器，并联在电路中。 (1)分类：两孔插座和三孔插座。 (2)插座的连接。
火
零
线
线
地
线
两孔插座：“左零右火”，让带有双脚插头的用电器使用。 三孔插座：“左零右火上接地”，让带有三脚插头的用电器使用。
探究新知
灯泡的连接
灯座
人教版 物理 九年级 下册
19.1 家庭电路
导入新知
家庭生活离不开电。那么，家庭电路是由哪些电路元件组 成的？它们是如何连接的？如何用电更安全呢？
素养目标
2.能正确连接家庭电路中灯泡、插座等元件； 能正确选择家庭电路中各元件的规格。
1.认识家庭电路的组成及各部分电路元件的作 用；会正确使用验电笔区分火线和零线；了解 插座接地的作用和漏电保护器作用。
全隐患是（ A ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电； B．用电器开关闭合时，会短路，造成电流过大，引起火灾； C．无论用电器开关是否闭合，外壳
都会带电，人接触外壳易触电；
D．用电器外壳无法接地，当用电器 绝缘部分破损或潮湿时，外壳才
带电，人接触外壳易触电。
课堂检测
基础巩固题
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

五、三线插头和漏电保护器
有关插座
固定插座
两孔插座
可移动的插座 三孔插座
接地E
火零
火零
线线
线线
接零线N 接火线L
2020年10月2日
14
演讲完毕，谢谢观看！
Thank you for reading! In order to facilitate learning and use, the content of this document can be modified, adjusted and printed at will after downloading. Welcome to download!
➢低保压险低供丝压电供线电接路电到先源家后庭通电过火路电线上能。表 闸用刀户开关
➢家庭电路中各盏灯应22并0V联，开关与它所 控制 的电灯应是 串 联，插座与电灯应
是2020并年接10月地2日联，保险盒和用零电线器应
串 联。 6
有关测电笔
测电笔是用来辨别 火 线 和 零 线的，手应该接触
笔尾的 金属体 ，笔尖接触
不行，因为铁丝、铜丝在电流过大时不熔
断，起不到保险的作用。（该行为千万不
能试!）
2020年10月2日
5
二、火线和零线
思考：
➢进户的两根输电线中，一根在户外已和大地 相连，叫_零__线,另一根叫端线，俗称_火__线。 火线和零线之间有__2_2_0_伏的电压，正常情况 下零线和地之间_没__有__电压。
的铅锑合金制成的。
❖当有过大的电流通过时，保险丝产生较 多的 热量 ，使它的温度达到 熔点， 保险丝 熔化，自动切断电路，起到保险
作用。
❖保险丝应安装在 2020年10月2日 干 路上。
4
???
某同学家里由于用电不当，经常烧保险丝， 一气之下，他找了一根铁丝代替保险丝接上 结果这“保险丝”真的没有烧坏，你觉得他这 样做妥当吗？为什么？
汇报人：XXX 汇报日期：20XX年10月10日
15
第五节： 家 庭 电 路
➢家庭电路的组成 ➢火线和零线 ➢两种类型触电 ➢触电的急救 ➢三线插头和漏电保护器
2020年10月2日
1
一、家庭电路的组成：
。220。V
电 能 表
闸刀开关
保险丝
2020年10月2日
..
插座
火线 零线
开 关
电灯
2
家庭电路主要由_进__户__输__电__线__、 _电__能_表__、_总__开__关__、保__险__装__置__和插座、 电灯等用电器组成。
安全用电注意事项
2020年10月2日
12
有关用电原则：
❖请勿接触低压带电体（对地电压不超过 250V的家庭电路） ❖请勿靠近高压带电体（对地电压超过250V 的供电线路） 低压勿摸，高压勿近！
四、触电的急救 强大电流通过人体可能使心跳、呼 吸停止。若发生触电事故，要立即 切断电源，必要时进行人工呼吸， 同202时0年10月打2日 120通知医务人员抢救。 13
一根电线，如果氖管发光，
表示接触的是 火 线,否则 是 零 线。
试电笔中电阻的作用十分
重要2020，年10阻月2日值很大,电流极小。
7
三、两种类型的触电？
是否人体一接触到电就称为触电呢？
？？
2020年10月2日
8
什么情况下会发生触电事故？
➢人体是导体，当人体成为闭合电
路的一部分时，就会有电流通过，
电能表是用来__显__示__所__用__的__电__能_。 修理家庭电路时,必须断开_总__开__关__。
常用的保险装置是_保__险__丝_,装在保 险盒内.当电流过大时,保险丝会熔__化__, 切断电路,所以对用电器起保护作用.
2020年10月2日
3
有关保险丝
思考： ❖家用保险丝是由电阻率较 大 ，熔点较 低
如果电流达到一定大小，就会发生
触电事故。（家庭电路中发生触电
事故都是直接或间接接触到火线造
成的。）
2020年10月2日
9
有关触电的形式：
火线 零线
（1）双线 触电
2线
（2）单线 触电
2020年10月2日
高压触电类型
高压电弧触电
跨步电压触电
11
