led全彩显示屏规格尺寸与安装led显示屏的规格尺寸一般指模组或者箱体尺寸。
因为卖的时候一般都是以这两个单位来卖的。
强力巨彩的主要模组型号尺寸：p2.5 模组尺寸160*160 模组像素64*64p3.0 模组尺寸192*192 模组像素64*64p4.0 模组尺寸256*128 模组像素64*32p5.0 模组尺寸320*160 模组像素64*32p6.0 模组尺寸192*192 模组像素32*32p8.0 模组尺寸256*128 模组像素32*16p10 模组尺寸320*160 模组像素32*16S女神p6.0 模组尺寸384*192 模组像素64*32安装方式主要有以下几种：1、壁挂式安装方式1）此安装方式通常用于户内或者半户外2）屏体显示面积小，一般不留维修通道空间，整屏取下进行维修，或者做成折叠一体式框架3）屏体面积稍大一些，一般采用前维护设计（即正面维护设计，通常采用列拼装方式）2、立柱式安装方式立柱式安装方式有多种，一般作户外广告使用，以下：1）单立柱安装方式：适用于小屏应用2）双立柱安装方式：适用于大屏应用3）封闭式维护通道：适用于简易箱体4）敞开式维护通道：适用于标准箱体3、悬臂式安装方式1）此方式多用于户内以及半户外2）一般用于通道、走廊入口处，也有车站、火车站、地铁口入口处等3）有用于公路、铁路、高速公路上作交通诱导使用4）屏体设计一般采用一体柜设计，或者吊装结构设计4、悬挂式安装方式此安装方式与悬臂式安装方式大同小异，应用都一样，屏体采用一体柜设计方案，适用于室内、半户外屏体5、镶嵌式安装方式1）整个显示屏体嵌入墙体，显示平面与墙面在同一水平面2）采用简易箱体设计3）一般采用前维护（正面维护设计）4）此安装方式，户内、户外都使用，但一般应用与小点距且显示面积不大的屏体5）一般多用于大厦门口、大楼大厅等6、站立式安装方式1）一般采用一体柜设计，也有分列式组合设计2）适用于户内小点距规格屏体3）一般显示面积小4）主要典型应用LED TV设计。

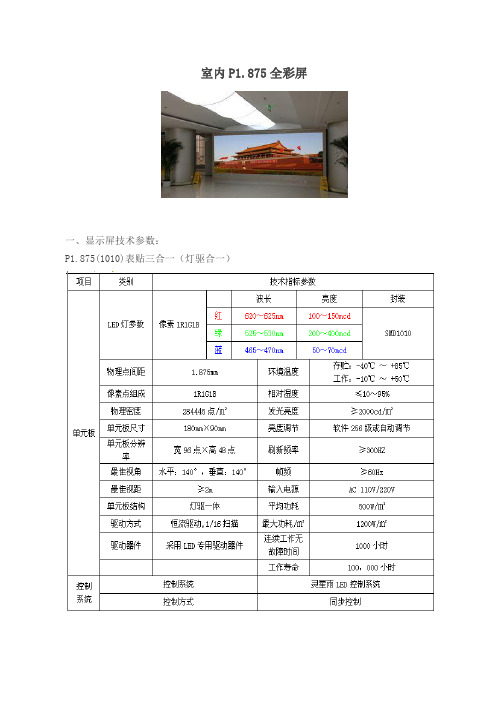

室内P1.875全彩屏
一、显示屏技术参数：
P1.875(1010)表贴三合一（灯驱合一）
二、模组实物图片
模组正视
图模组背视图
三、产品特点说明：
采用1.875mm超小点间距，在户内实现超高分辨率，呈现出令人叹为观止的高清晰图像效果。
具有视角广的特性，无论从上下左右观看，色彩依然真实，绚丽，满足不同角度观看的需要。
采用三合一LED，RGB混色效果好，让色彩表现更艳丽，图像更逼真。
屏体占用体积小、箱体重量轻、户内高密度全彩屏，显示图像细腻逼真，表贴封装技术、均匀度、亮度、视角好、实现快速安装和拆卸，节省您宝贵的时间和劳力成本。
四、应用范围：
政府大楼厅堂、企业事业单位大厅、会议室、展厅、商贸大楼、舞台、晚会现场等。
五、模组接口定义：
六、出箱体备品配置参考标准：
八、出单元模组备品配置参考标准：。

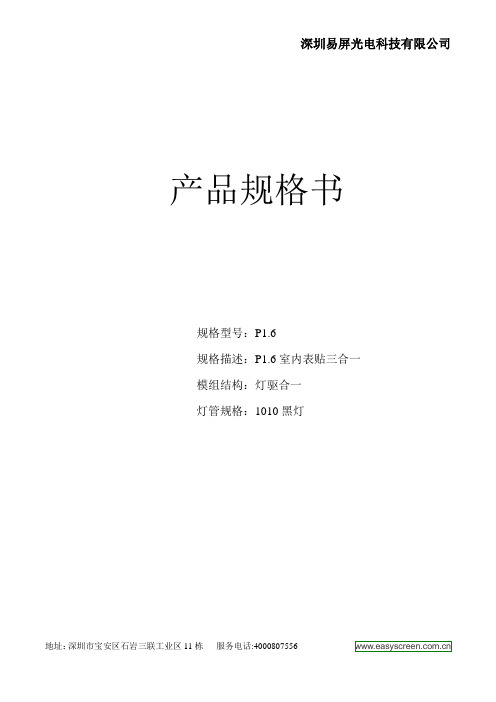

产品规格书规格型号：P1.6规格描述：P1.6室内表贴三合一模组结构：灯驱合一灯管规格：1010黑灯一、主要技术参数技术参数Technical parameter：( T=25℃)二、箱体信息及示意图◆全新式结构设计，实现芯片与铝基板的直接贴合，导热率远远高于常规压铸铝箱体◆高刷新率、高灰度◆全黑灯、高对比度◆无风扇、静音◆无缝拼接，安装快速◆标准化箱体尺寸400X400mm三、产品信息◆LED灯采用全球知名厂家的高档晶片封装的1010黑灯，充分保证了显示屏使用寿命及显示质量。
◆驱动IC采用全球知名顶尖厂商的高刷新率、高灰度恒流驱动IC，优异的驱动性能，稳定可靠。
◆PCB板采用多层的电路设计，保证灯板电流分布均匀，散热良好，防止低灰度条件下出现色块，增强抗电磁干扰能力。
◆接插件使用优质3U镀金接插件，箱内无排线连接，稳定可靠。
◆驱动与控制专用 16BIT 高灰阶、高刷新驱动恒流 IC，特有消隐影电路，保护 LED，防止突波漏电四、包装方式注：2个单元箱装在一个纸箱内采用进口优质纸箱注意事项提醒使用环境1.此产品为室内显示屏；2.避免在高温，高湿度，高酸/ 碱/ 盐环境下使用；3.远离易燃物品，气体，粉尘使用；4.本产品正常运行环境温度为-20~50℃，最佳环境温度-10~40℃；5.存储温度为-30~60℃，避免在高温、高湿度、高酸/ 碱/ 盐环境下存储；远离易燃物品、气体存储；6.运输过程中避免强烈碰撞，避免尖锐物品碰撞；操作1.本产品为直流+5V供电(工作电压：4.2~5.2V)，禁止使用交流供电；电源端子禁止接反；2.本产品在保修期内有故障，请寄回本公司维修，或者在本公司售后人员的指导下进行维修；3.在拆/装产品过程中，务必细心操作，避免工具撞击产品；4.在操作和使用过程中应做好防雷、防静电工作；箱体和钢结构应接地；5.本产品在使用过程中，不可连续开、关电源，两者操作间应相隔至少1分钟；6.本产品不可以长期关闭，建议半个月使用一次，通电4小时；在高湿度环境下，建议一个星期使用一次，通电4小时；7.本产品不允许播放最高亮度的全白色画面超过半个小时，建议播放动态视频为主;清洁如清洁模组表面，请使用可以采用软毛刷，轻轻刷拭。
P3户内全彩高清LED显示屏技术规格书大地照明有限公司张燕凤 186********目录一.产品说明: (2)二.主要规格参数: (3)三.具体参数: (5)四.显示屏的特点: (8)五.显示屏的控制特性和功能: (9)六.显示屏系统原理简介: (12)七. 产品品质保证和包装: (14)产品说明:LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。
在户外的显示领域，它甚至占据了不可取代的地位。
产品选型全彩LED显示屏可用于播放时事新闻、娱乐信息、商业广告、影视动画等各种多种媒体类型内容，从而达到视听一体的效果。
LandLighting-P3是一款专为渠道项目设计，广泛应用各种工程及租赁项目，可随意播放视频、图文、图像并茂的节目，并以实时、同步、清晰的信息传播方式播放各种信息。
P3 显示屏主要技术参数6、主要技术参数1)驱动器件：恒流驱动2)扫描方式:1/16扫描3)屏幕刷新速率:>500Hz4)图像传输速度:≥60Hz5)灰度/颜色:4K/显示12.5颜色6)亮度:1800 cd/m2 最大亮度可达到2000 cd/m27)亮度调节方式：软件16级可调8)视频信号:RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等9)控制系统采用:PCTV卡(可选)+DVI显卡+主控卡+光纤传输(可选)10)寿命:10万小时11)平整度：任意相邻像素间≤0.5mm;单元板拼接间隙<0.5mm ;12)均匀性：像素光强、单元板亮度均匀13)杂点率:<0.000214)开关电源负荷:5V/40A15)计算机显示模式:1024×76816)常亮点：无17)防护等级: ≥IP6018)有效通讯距离：网线100m(无中继)，多模光纤500m，单模光纤20km8、控制方式WINXP计算机+控制软件硬件+播放软件及硬件9、保护技术防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能。
室内P1.5电子显示屏采购说明及详细技术参数
采购产品质量标准及售后服务
(一)质量标准及产品规范和标准：
报价供应商所报的LED电子显示屏必须是符合国家标准经检验合格的全新产品，符合国家对该产品规定的环保、技术、质量标准要求等。
（二）产品质量保证期：
1. 年的免费售后服务，终身维护（收取工本费）。
2.投标产品质量保证期不得低于国家“三包”规定。
3.报价人的质量保证期承诺优于国家“三包”规定的，按供应商实际承诺执行。
4.投标产品由制造商（指产品生产制造商，或其负责销售、售后服务机构，以下同）负责标准售后服务的，应当在投标文件中予以明确说明,并附制造商售后服务承诺。
（三）售后服务内容：
报价人和制造商在质量保证期内应当为采购单位提供以下技术支持和服务：
（1）电话咨询：成交供应商和制造商应当为采购单位提供技术援助电话，解答采购单位在使用中遇到的问题，及时为采购单位提出解决问题的建议。
（2）现场响应：采购单位遇到使用及技术问题，电话咨询不能解决的，成交供应商和制造商应在24小时内到达现场进行处理，确保产品正常工作；无法在24小时内解决的，应在1小时内提供备用产品，使采购单位能够正常使用。
（四）其它要求
中标商家必须在2021年月日前安装调试完毕，确保采购单位正常使用。
第三章项目设备要求3.1主要设备清单
3.2本项目设备技术参数要求
第四章评标方法、步骤及标准1、评分标准。
室内P3mm L E D设计方案全彩屏产品方案设计单位：深圳市创鑫彩科技有限公司网址：地址：深圳市光明新区公明镇长风路福圳工业园C栋7楼联系人：姚珍旭区域经理手机：电话：0755- 传真：0755-一、企业简介深圳市创鑫彩科技有限公司位于深圳市光明新区，自创立以来专注于LED 显示屏的研发、生产、销售和服务领域，致力于为客户提供全方位的产品解决方案。
股东及核心技术研发团队拥有5年-8年行业经验,专注于LED技术领域的研究和LED全彩显示屏的生产、销售和服务，致力于为客户提供全方位的解决方案，是LED光电领域领先的综合运营服务企业，拥有行业内先进、齐全的全自动快速组装流水线，产能产值高居行业前列。
本司自成立之日起，我们就以向客户提供高质量的LED显示屏及光电产品和良好的售前售后服务为己任，同时在公司的发展壮大过程中，不断提高自身的设计开发和生产能力, 已经完成多项LED显示屏系统工程。
我们拥有高素质的管理队伍以及专业的LED全彩显示屏产品开发和设计队伍。
严格的ISO9001-2000质量控制体系，现代化的管理模式，完善的销售网络和良好的售前售后服务，是我们提供高质量产品和不断发展的根本。
创鑫彩以良好职业道德、可靠品质、全方位服务获得了市场认可。
创鑫彩一直坚持“信誉为先、质量可靠、客户至上、服务至上”的经营原则，及新老客户精诚合作、互惠互利、共同发展。
本司建立了一套完善的客户服务体系，并由一支强大的、训练有素的、技术过硬的服务团队，负责全程的销售服务。
售前制定详细的产品技术方案，售中进行显示屏安装指导，售后对产品故障提供保修服务并进行客户关怀。
公司承诺为客户提供2年的产品质量保险，并进行终生维护，免费提供培训、安装图，并且定期巡检售出的产品，为及时高效地满足客户需求。
“长风破浪会有时，直挂云帆济沧海”。
创鑫彩昨日取得的成绩，已属过去；今日的灿烂，正在演绎；明日的辉煌，还需要更多的人来编织。
让我们共同祝愿让我们共同祝愿：创鑫彩的明天更美好！1.1公司荣誉注册资金1000万元人民币1.2公司管理ISO质量体系认证3C认证质量检验报告信用等级证管芯产地证明质量体系证书外观设计证书CE认证FCC认证RoHS认证1.3产品远销全球◆产品销往美国、巴西、阿根廷、日本、英国、俄罗斯、沙特、印度等50多个国家和地区。
模组图片箱体图片展示
产品特点：
◆箱体针对指挥控制,安防监控屏幕特点规划成16:9,轻松替代4:3或16:9的传统显示器件；
◆压铸铝箱体，精度高，确保屏体平整无缝；
◆箱体内部上下左右都有调节螺杆，可根据情况调节亮暗线问题；真正做到无亮暗线;
◆磁吸式模组设计，模组、系统卡以及电源都支持前维护，且所有的卡跟电源都双备份；
◆画面均匀一致，采用非线性逐点校正技术,图像更清晰，层次感更强；
◆上下左右140度视角，广播级色域，色温及亮度智能可调，更适合长时间观看；
◆业内领先6H技术，实现低亮高灰、高抗静电、高刷新；
◆模块化设计，安装及维护成本低、速度快；专利散热技术，无风扇、无噪音、节能环保；
◆应用领域：礼堂、会议室、宴会、前厅、展览演示、交通、演播厅、指挥监控；
产品参数：。
