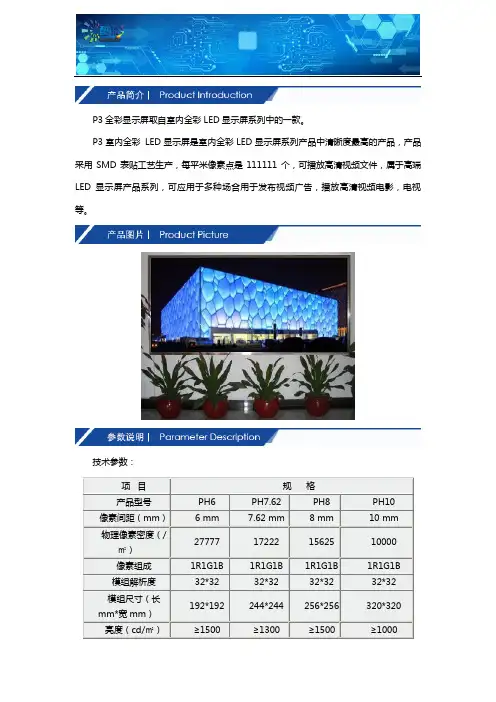

P3全彩显示屏取自室内全彩LED显示屏系列中的一款。
P3室内全彩LED显示屏是室内全彩LED显示屏系列产品中清晰度最高的产品，产品采用SMD表贴工艺生产，每平米像素点是111111个，可播放高清视频文件，属于高端LED显示屏产品系列，可应用于多种场合用于发布视频广告，播放高清视频电影，电视等。
技术参数：项目规格产品型号PH6 PH7.62 PH8 PH10像素间距（mm） 6 mm 7.62 mm 8 mm 10 mm物理像素密度（/27777 17222 15625 10000 ㎡）像素组成1R1G1B 1R1G1B 1R1G1B 1R1G1B模组解析度32*32 32*32 32*32 32*32模组尺寸（长192*192 244*244 256*256 320*320 mm*宽mm）亮度（cd/㎡）≥1500 ≥1300 ≥1500 ≥1000最佳视距(m ） 6 m 7.6 m 8 m 10 m 最大功率（W/㎡） 950 1200 1200 1000 白平衡亮度 700 700 800 800 驱动方式 恒流驱动 1/8扫描恒流驱动 1/8扫描恒流驱动 1/8扫描 恒流驱动 1/8扫描左右视角 ＞150度 显示模组亮度均匀性 ＜5%控制方式 与电脑显示屏同步显示无中继有效通讯距离 非屏蔽双绞线传输距离为100米，最大传输距离可达130米多模光纤传输距离可达500米，单模光纤传输距离可达15公里。
像素失控率 小于十万分之一（行业标准：小于万分之一）电源开关 自动开关 开关电源负荷 5V/40A 软 件LED 演播室p3全彩led 显示屏参数及报价此次就先为大家介绍到这儿。
南京酷彩数码科技有限公司/是一家致力于提供专业商业显示解决方案，及产品、销售、销售、生产、服务于一体的高新科技企业，是KONKA 和PANDA 、BARCO 等大型企业重要战略合作伙伴和品牌供应商，并共享全国网络服务资源。
P3室内高清LED全彩大屏幕
参数
像素间距：3mm
灯管配比：1红1绿1蓝三合一贴片
参数
模组分辨率：64pixel〔宽〕×32Pixel〔高〕
模组尺寸：192mm〔宽〕×96mm〔高〕
最优观看距离：≧
参数
最大亮度：>1300cd/㎡
校正后亮度：>1200d/㎡(6500K°色温下,校正后)
屏幕水平视角：120 度 (±60 度)
屏幕垂直视角：120度 (±60 度)
最优可视距离：1.5m～50m〔参考值〕
灰度校正：16bits
比照度：1000:1
亮度调节：256级手动/自动/时间表
驱动方式：恒流驱动
刷新频率：>400Hz
换帧频率：>140帧/秒
控制方式：计算机控制，逐点一一对应，视频同步，实时显示
控制距离：采用光纤通讯，最长控制距离600米
显示接口：DVI/VGA，视频〔多种制式〕
软件接口：DLL动态库
显示模式：1280×1024/1024×768等
输入信号：DVI/VGA，视频〔多种制式〕、RGBHV、复合视频信号、S-VIDEO、YPbPr〔HDTV〕
特性
连续工作时间：>72小时
屏幕寿命：>100000小时
无故障时间：>10000小时
工作环境温度：摄氏-20度～+70度
工作环境湿度：温度-20℃～65℃
防护等级：屏体正面不小于IP23
防护性能：超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷
屏体重量：<20Kg/平米。

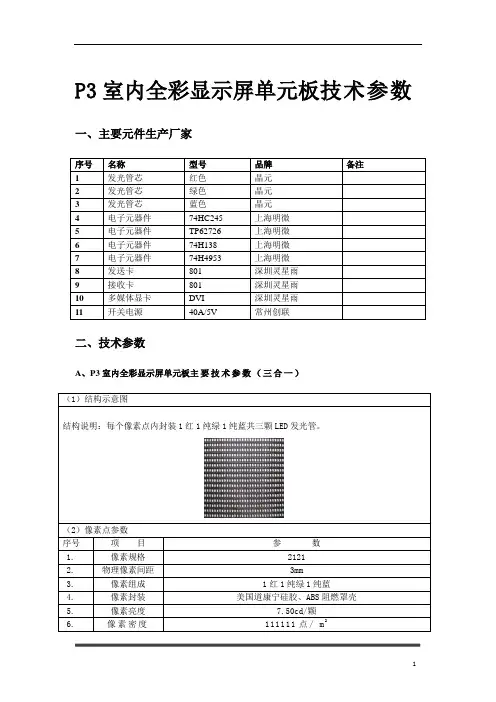

P3室内全彩显示屏单元板技术参数
一、主要元件生产厂家
序号名称型号品牌备注
1 发光管芯红色晶元
2 发光管芯绿色晶元
3 发光管芯蓝色晶元
4 电子元器件74HC24
5 上海明微
5 电子元器件TP6272
6 上海明微
6 电子元器件74H138 上海明微
7 电子元器件74H4953 上海明微
8 发送卡801 深圳灵星雨
9 接收卡801 深圳灵星雨
10 多媒体显卡DVI 深圳灵星雨
11 开关电源40A/5V 常州创联
二、技术参数
A、P3室内全彩显示屏单元板主要技术参数（三合一）
（1）结构示意图
结构说明：每个像素点内封装1红1纯绿1纯蓝共三颗LED发光管。
（2）像素点参数
序号项目参数
1.像素规格2121
2.物理像素间距3mm
3.像素组成1红1纯绿1纯蓝
4.像素封装美国道康宁硅胶、ABS阻燃罩壳
5.像素亮度7.50cd/颗
6.像素密度111111点/ m2。

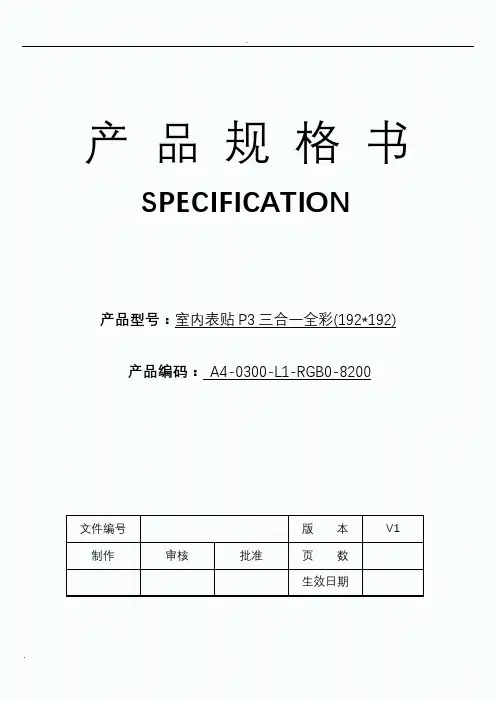

产品规格书SPECIFICATION产品型号：室内表贴P3三合一全彩(192*192)产品编码：A4-0300-L1-RGB0-8200文件编号版本V1制作审核批准页数生效日期.目录目录 (1)1.适用范围 (2)2.产品说明 (2)3.产品介绍 (4)4.信号引脚定义 (5)5.单元板孔位图 (6)6.单元板配件 (6)7.显示屏安装及使用注意事项 (7)8．产品维修 (10)1.适用范围本技术手册仅适用于室内P3（64*64）三十二扫全彩表贴三合一单元板。
2.产品说明2.1. 室内P3三十二扫表贴三合一单元板构成：PCB（电路板）、2121表贴三合一灯管（由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点）、驱动集成芯片、塑胶套件。
2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换，可显示视频、图像和文字信息等2.3. 单元板的特点;●使用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●可进行单点、单灯维护，成本低●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为3.0mm，共有64*64个像素点，每个像素点由1R1G1B三灯组成●单元板具有掉电保护功能。
2.4 单元板图片正面图背面图3.产品介绍3.1 LED参数封装2121颜色品牌型号亮度波长数量R 晶元8*8mil130-169mcd620-625nm1颗G 晶元9*10mil360-468mcd515-520nmB 晶元9*10mil42-54.6mcd465-470nm3.2屏体技术参数：屏体技术参数最大功耗570 W/㎡使用环境室内最佳视距≥3.0m 盲点率小于万分之三亮度≥800 cd/㎡屏体平均功耗300-350W/㎡屏幕水平视角120±10度屏幕垂直视角120±10度单元板技术参数像数点间距 3.0mm 每平方密度111111Dots/㎡分辩率64x64=4096Dots结构特点灯驱合一像素构成1R1G1B 驱动方式1/32扫恒流驱动输入电压 4.8-5.5V 套件材料聚碳酸酯PC料重量274 g 单元板功率21W尺寸（长宽厚)192*192*12.2（mm）最大电流4.2A200W开关电源带载数量<8块P3全彩单元板系统参数换帧频率>60帧/秒刷新频率≧1200HZ]控制方式计算机控制，逐点一一对应，视频同步，实时显示亮度调节256级手动/自动注：接收卡需配带有“E”信号的卡；如：灵星雨908M；卡莱特接收卡5A-75 配卡时需要注意！3.3电气参数电气参数电源输入电压AC220/100±15%V 视实际需要而定电源输入频率50/60 HZ电源电气规格5V*30A 40A 60A 80A W数据传输途径超五类网线数据传输距离国标网线100m,多模光纤500m,单模光纤20km米适用环境工作湿度≤90% RH环境温度-10℃—50℃度储存温度-40℃-60℃度平均无故障时间10000hours使用寿命100000hours控制系统同步控制系统电脑配置满足下列条件；主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽；有倆个USB接口；要求配备有DVI接口输出的独立显卡4.16P排针信号引脚定义5.底壳孔位图注：详细见孔位图资料!6.单元板配件室内P3三十二扫全彩表贴三合一单元板(螺丝)备件室内P3十六扫全彩表贴三合一单元板(磁铁)备件名称规格名称规格SMD芯片74HC245SMD芯片恒流芯片6618SMD芯片74HC04SMD芯片7258/2012贴片灯管2121 （RGB）排线16P/18CM直插式2针3孔电源线22CM+34CM/2.5㎡7 .显示屏安装及使用注意事项7.1 静电防护高亮度蓝色、绿色、白色产品及CMOS 管是对静电敏感的，在使用上需要注意静电的电涌会损坏或破坏产品，与产品接触的工作台请用导电的台垫通过电阻接地；烙铁的尖端一定要接地。
LED室内表贴全彩显示屏主要技术参数黑金刚P6.67户内超薄箱体图片：箱体内部细节：模组参数：屏体参数：LED室外显示屏主要技术参数PH10户外全彩显示屏PH10户外全彩屏每平方米10000点，像素点间距为10mm采用2红、1绿、1蓝三色高亮日本发光二极管子，每种管各256级灰度构成了16,777,216种颜色；可显示白平衡和16,777,216种颜色，亮度高距屏500m处，阳光直射幕表面的条件下，显示内容仍可清晰可见；且能实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。
室外LED显示屏led显示屏P12户外全彩模组及技术参数点击数：1511产品概述相关产品显示文字长4个，高2个灰度级数据8位256级，数据扩展到12位、实现4096级(全彩) 显示色彩数据16777216色，扩展到40963种颜色(全彩)无故障时间≥50000小时可视角水平160°、垂直120°连续显示≥24小时显示寿命≥10万小时屏体重量≤35㎏/㎡驱动方式数字扫描接收卡扫描频率≥300HZ发送卡采集频率≥60HZ亮度自动调节8级（不影响灰度）对比度/亮度/色溫手动调节256级工作环境温度-20℃～+60℃工作环境湿度0～90% RH操作系统DOS/中文Windows9x/Me/2000/NT/XP文字输入多种中、英文字体信息输入键盘/鼠标/彩色扫描仪/数码相机等视频输入电视/录像机/VCD/DVD/摄像机等信息编辑可对文字、图像及画面编辑，修改艺术加工动画效果移动、滚屏、旋转、放大、缩小等功能图文编辑计算机信号与视频信号可同步叠加三维动画支持现有二维、三维动画制作软件控制平台专用控制软件，中文界面，可控制播放、编辑监视方式同步显示（指计算机显示器和LED显示屏）时钟功能显示年、月、日及当前时间等。

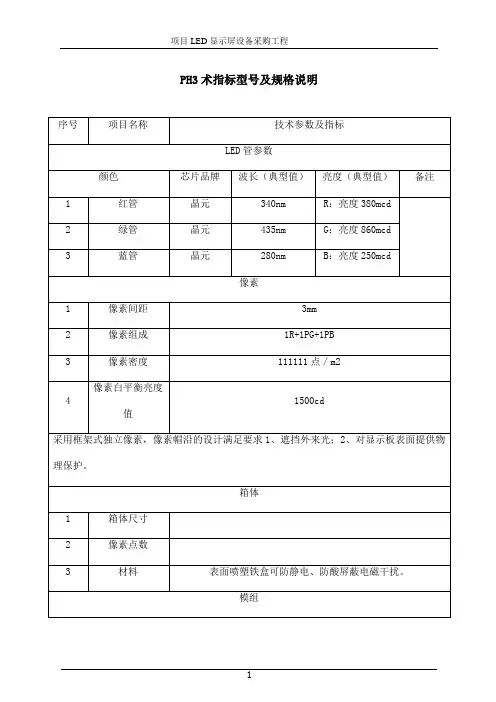

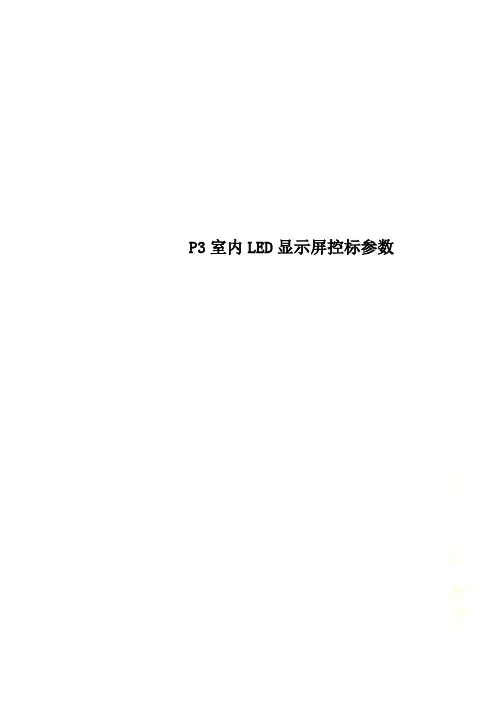

P3室内LED显示屏控标参数PH3术指标型号及规格说明投标设备主要部件技术介绍表，20ms额：1.5KV 投标单位全程（盖章）：法人代表或授权代表签字：年月日投标产品技术及规格偏离表招标项目名称：项目LED显示屏设备采购工程招标编号：（一）货物需求一览表和系统要求1、LED屏幕位置及安装尺寸92、系统范围10（二）技术要求1、认证、检验及执行标准2、产品及产品组件3、LED屏4、其他5、主要性能及技术需求1 全彩LED屏幕※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。
※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。
※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；完全响应。
第一章显示屏安装方式及系统构成一、LED显示屏的常用安装方式说明：选用何种安装方式，依据具体的安装环境而定，相对而言，各有各的用途与优势。
还与屏体的大小重量有关。
我公司根椐客户的具体情况为客户作全方位的指导，包括从屏体前期设计、屏体及周边配件的选购指导、屏体整体的安装与施工作、并在后期派出专业的项目工程师现场指导，为用户免费设计LED显示屏的安装施工图纸，保证屏体及相应配套设备的采购与安装完成。
（室内全彩案例）（户个全彩屏案例）二、系统结构图如下图所示，显示系统为VGA同步显示系统，VGA同步即VGA显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台PC计算机，内含VGA专用显卡、采集卡。
播出机一方面负责显示内容的信息收集，并将待显示的内容按LED显示屏要求的特定格式和一定的播出顺序在VGA显示器上显示；另一方面把VGA显示器上显示的画面通过采集卡，向控制板上发送，采集卡是VGA用于显示卡到LED屏之间的接口卡。
通过该卡，VGA显示器上的数据，以一定的速率实时向显示屏传送，控制板接受来自采集卡的信号，并将该信息自动分配到LED显示屏的每个单元板，从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。
屏体是LED最终显示单元，它由LED显示模块框架、电源和各种信号连线而构成。
（一）显示屏体――――――（厂家生产）显示屏的控制线路接收来自计算机的信号，通过驱动电路，使LED点阵面发光。
显示屏由LED发光器件和控制电路组成，整个显示屏由结构相同的单元板组成，单元板可以互换，这将使得屏体的安装、维护，更为简洁、方便。
显示屏的面积可根据客户的要求，由整数个单元箱组成。
（二）计算机及其外部设备――――――（通用扩展部件，用户可自行选配）在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体的控制系统。

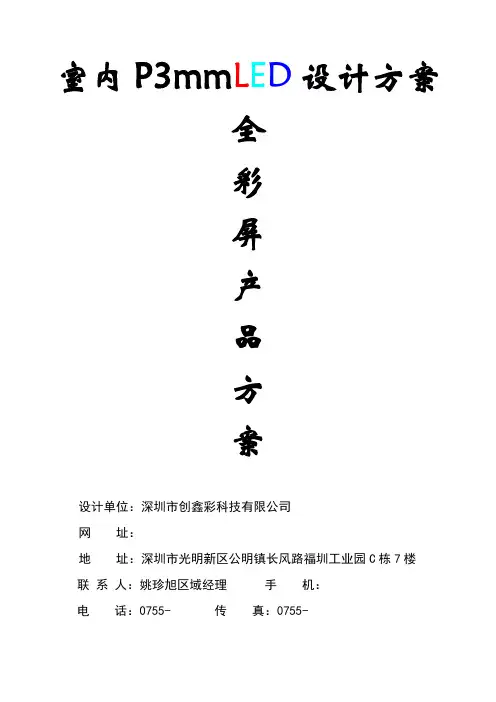

室内P3mm L E D设计方案全彩屏产品方案设计单位：深圳市创鑫彩科技有限公司网址：地址：深圳市光明新区公明镇长风路福圳工业园C栋7楼联系人：姚珍旭区域经理手机：电话：0755- 传真：0755-一、企业简介深圳市创鑫彩科技有限公司位于深圳市光明新区，自创立以来专注于LED 显示屏的研发、生产、销售和服务领域，致力于为客户提供全方位的产品解决方案。
股东与核心技术研发团队拥有5年-8年行业经验,专注于LED技术领域的研究和LED全彩显示屏的生产、销售和服务，致力于为客户提供全方位的解决方案，是LED光电领域领先的综合运营服务企业，拥有行业内先进、齐全的全自动快速组装流水线，产能产值高居行业前列。
本司自成立之日起，我们就以向客户提供高质量的LED显示屏及光电产品和良好的售前售后服务为己任，同时在公司的发展壮大过程中，不断提高自身的设计开发和生产能力, 已经完成多项LED显示屏系统工程。
我们拥有高素质的管理队伍以及专业的LED全彩显示屏产品开发和设计队伍。
严格的ISO9001-2000质量控制体系，现代化的管理模式，完善的销售网络和良好的售前售后服务，是我们提供高质量产品和不断发展的根本。
创鑫彩以良好职业道德、可靠品质、全方位服务获得了市场认可。
创鑫彩一直坚持“信誉为先、质量可靠、客户至上、服务至上”的经营原则，与新老客户精诚合作、互惠互利、共同发展。
本司建立了一套完善的客户服务体系，并由一支强大的、训练有素的、技术过硬的服务团队，负责全程的销售服务。
售前制定详细的产品技术方案，售中进行显示屏安装指导，售后对产品故障提供保修服务并进行客户关怀。
公司承诺为客户提供2年的产品质量保险，并进行终生维护，免费提供培训、安装图，并且定期巡检售出的产品，为及时高效地满足客户需求。
“长风破浪会有时，直挂云帆济沧海”。
创鑫彩昨日取得的成绩，已属过去；今日的灿烂，正在演绎；明日的辉煌，还需要更多的人来编织。
让我们共同祝愿让我们共同祝愿：创鑫彩的明天更美好！1.1公司荣誉注册资金1000万元人民币ISO质量体系认证3C认证质量检验报告信用等级证管芯产地证明质量体系证书外观设计证书CE认证FCC认证RoHS认证1.2公司管理1.3产品远销全球◆产品销往美国、巴西、阿根廷、日本、英国、俄罗斯、沙特、印度等50多个国家和地区。
室内P3全彩技术参数
● 室内全彩色视频屏
★ 采用独立研发的逐点矫正技术，保证点与点之间均匀一致。
★ 显示面板的发光点采用柱状平头的发光二极管，经测试，
纵向横向全视角均可达到150度。
★ 构成灯板的反射罩经开模制作，与发光点无缝吻合，成品可
作到表面高度误差极小。
★ 采用发光二极管，发光亮度为发光晶片亮度的6-8倍。
★ 发光二极管的热量主要从金属管脚散失，决定了显示面板
具有良好的散热性能。
★ 不良发光二极管可逐个更换，不影响其他发光管的使用，
降低维护成本。
★ 采用最新技术水平的视频控制系统，显示颜色艳丽清晰。
★ 主要技术参数。
P3室内全彩LED显示屏规格书P3室内全彩LED显示屏特点：1）、系统设计先进合理，显示效果清晰稳定，安装维护方便。
2)、全天候工作：色彩逼真、刷新频率高、防静电、散热效果好、性价比高。
3)、显示方式：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等多种方式。
4)、使用节目编辑播放软件，可通过、鼠标编辑、增加、删除和修改文字、图形、图像等信息。
编排的内容存于控制卡，信息播放按节目表自动循环显示。
5)、发光亮度强：发光强度强，并且亮度可调。
6)、视角度好：在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合。
7)、效果好：采用非线性逐点校正技术，文字更清晰、层次感更强；8)、可靠性强：采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高；9)、显示模式多样化：支持多种显示模式；10)、操作方便：电脑编辑内容发送到系统控制卡，就可显示编辑的内容，系统操作十分方便。
11)、适用范围：商场、企业、学校、舞台、银行、证券、公安、交通、工商、电力、海关、医院、公园、机场、车站、体育场馆等领域室内显示。
P3全彩显示屏技术参数LED屏体波长控制在2.5nm 之内，屏体亮度≥ 1800cd/㎡硬件配置具体特点:（1）、灯管的选用目前国际国内市场上LED灯品种繁多，随着国内芯片技术和封装技术的提高。
如今在世界上著名的有日亚，美国CREE、美国AXT以及台湾光磊、晶元，杭州士兰，三安灯芯等，国内品牌三安，杭州士兰等以其稳定的性能、长寿命低衰减先进的技术在国内广大的显示屏幕生产厂家及最终用户中得到了一致好评，享有极高声誉。
同时他的价格低，性价比高。
我公司P3采用SMD2121黑灯设计，无需面罩，颜色更均匀,高密度像素使画质更清晰视角更宽。
（2）、台湾聚积恒流驱动IC的选用台湾聚积是目前显示屏领域应用最广泛的恒流驱动芯片。
同时它的性能稳定、输出电流通道宽、输出电流值不受负载端电压影响、输出电流值精确度高等特点得到显示屏领域的认可。
根据现场情况，结合p3led全彩显示屏设计经验，并对最新高密度节能高清晰全彩P3LED显示屏产品进行应用设计，在本项目拟采用p3led全彩显示屏系列产品，整屏浑然一体，不存在拼缝黑线现象，显示画面细腻平滑，显示信息丰富精准。
一：p3led全彩显示屏模组参数：P3-(2121) 64X 64-32S-DL0<ifl C192 X 192) nvn产沆通过CE. CCC认证，广泛应用干剧场剧院、体后场馆、展布厅、料白、监控室等二系统功能P3型材铝箱体(788 X 768) mm产品通过CJ CCC,既10H等认证.广运应用于剧场刖院、体育场馆、展示厅、翁台、监控室等LED高清屏幕自身具有节能高清晰度，高分辨率，高亮度等特性，特殊设计的供电线路及信号传输线路，具有高可靠性，高寿命等功能。
视频控制系统由PC +显示屏图像采集卡+图像扫描卡构成，本显示系统具有多重功能，除了基本显示功能外，还具有专业特效及监控功能，播放功能可以设定不同播出模式，各模式可以按照预先设定的时间表定时播出，而且系统播放内容顺畅清晰，不出现画面中断或跳播现象通过多媒体视频控制技术和VGA同步技术，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄像视频信号、录像机VCD视频信号、计算机动画信息等，因而可以实现下列功能：1.电视播放功能系统与电视系统兼容，支持各种电视制式(1^05介人1_)、VCDs DVD、摄像机、录放机、编辑制作等电视系统画面。
可实现现场电视转播，广播电视及卫星电视。
可支持专业数字串形视频信号得输入岱6、HDSDI),与计算机系统兼容，支持各种显示模式(VGA/SVGA/XGA)。
可显示各种文字、符号、图形、图像、一维、二维、多维动画及特技画面。
2.信息控制功能系统能够自动、人工控制LED显示屏的显示。
正常情况下，系统自动实时提取信息播放数据库中的信息，自动发送到相应的显示屏上。
P3LED显示屏的主要参数包括：
1. 显示材料：采用纯红、纯绿、纯蓝高亮度纯色发光二极管。
2. 模组尺寸和分辨率：模组尺寸为192mm*192mm，模组分辨率为64点*64点。
3. 像素密度：每平方米有111111个像素点数，每个像素点之间的点间距为3mm。
4. 扫描方式：采用32扫的方式。
5. 能耗：一平方米的消耗功率大概在800瓦每平方米。
6. 面罩设置：新颖面罩设置，颜色混合更均匀，高密度像素使画质更清晰视角更宽。
7. 功能：支持PAL、NTSC、VGA等各种信号制式，且兼容信号制式；可播放各种视频信号节目，配备网络接口，可与计算机联网，播放来自于信息网或公众信息网的各种信息；具有电视画面上叠加文字信息的功能，也可在视频图像外叠加文字、图片、动画等；具有特技效果，如全景、特写、慢镜头、闪跳动作、拖曳影像、怀旧电影等；可单独显示文字、图形、图案、动画等，也可同时播放左右不同比例或上下不同比例的画面及文字；屏幕区域可随意分割，实现各个区域显示不同的播放内容，且至少支持两路外接视频信号同时播放分区播放。
以上参数可供参考，如需了解更多信息，建议咨询专业人士。
产品规格书SPECIFICATION产品型号：室内表贴P3三合一全彩(192*192) 产品编码： A4-0300-L1-RGB0-8200文件编号版本V1 制作审核批准页数生效日期目录目录 (1)1.适用范围 (2)2.产品说明 (2)3.产品介绍 (4)4.信号引脚定义 (5)5.单元板孔位图 (6)6.单元板配件 (6)7.显示屏安装及使用注意事项 (7)8．产品维修 (10)1.适用范围本技术手册仅适用于室内P3（64*64）三十二扫全彩表贴三合一单元板。
2.产品说明2.1. 室内P3三十二扫表贴三合一单元板构成： PCB（电路板）、2121表贴三合一灯管（由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点）、驱动集成芯片、塑胶套件。
2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换，可显示视频、图像和文字信息等2.3. 单元板的特点;●使用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●可进行单点、单灯维护，成本低●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为3.0mm，共有64*64个像素点，每个像素点由1R1G1B三灯组成●单元板具有掉电保护功能。
2.4 单元板图片正面图背面图3.产品介绍3.1 LED 参数封装2121颜色 品牌 型号亮度波长数量R 晶元8*8mi l130-169mcd 620-625nm1颗G 晶元9*10m il 360-468mcd 515-520nm B晶元9*10m il42-54.6mcd 465-470nm3.2屏体技术参数：屏体 技术参数 最大功耗 570 W/㎡ 使用环境 室内 最佳视距 ≥3.0m盲点率小于万分之三 亮度≥800 cd/㎡ 屏体平均功耗 300-350W/㎡ 屏幕水平视角120±10度 屏幕垂直视角 120±10度 单元板 技术参数 像数点间距 3.0mm每平方密度 111111Dots/㎡ 分辩率 64x64=4096 Dots 结构特点 灯驱合一像素构成 1R1G1B 驱动方式 1/32扫恒流驱动 输入电压4.8-5.5V 套件材料 聚碳酸酯PC 料重量274 g单元板功率 21W尺寸（长 宽 厚)192*192*12.2（mm ）最大电流4.2A200W 开关电源带载数量<8块P3全彩单元板系统参数换帧频率 >60帧/秒刷新频率 ≧1200HZ] 控制方式计算机控制，逐点一一对应，视频同步，实时显示亮度调节256级手动/自动注：接收卡需配带有“E ”信号的卡；如：灵星雨908M ；卡莱特接收卡5A-75配卡时需要注意！3.3电气参数电气参数电源输入电压AC220/100±15%V 视实际需要而定电源输入频率50/60 HZ 电源电气规格5V*30A 40A 60A 80A W 数据传输途径超五类网线数据传输距离国标网线100m,多模光纤500m,单模光纤20km米适用环境工作湿度≤90% RH环境温度-10℃—50℃度储存温度-40℃-60℃度平均无故障时间10000hours使用寿命100000hours控制系统同步控制系统电脑配置满足下列条件；主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽；有倆个USB接口；要求配备有DVI接口输出的独立显卡4.16P排针信号引脚定义5.底壳孔位图注：详细见孔位图资料!6.单元板配件室内P3三十二扫全彩表贴三合一单元板(螺丝)备件室内P3十六扫全彩表贴三合一单元板(磁铁)备件名称规格名称规格SMD芯片74HC245SMD芯片恒流芯片6618SMD芯片74HC04SMD芯片7258/2012贴片灯管2121 （RGB）排线16P/18CM直插式2针3孔电源线22CM+34CM/2.5㎡7 .显示屏安装及使用注意事项7.1 静电防护高亮度蓝色、绿色、白色产品及 CMOS 管是对静电敏感的，在使用上需要注意静电的电涌会损坏或破坏产品，与产品接触的工作台请用导电的台垫通过电阻接地；烙铁的尖端一定要接地。
7.2 国内显示屏使用电压为220±10V 频率为50±5Hz的市电供电或380市电供电（三火一零一地线）;7.3 显示屏主体和外壳应保持良好接地，接地电阻小于3欧姆，达到避雷及防止意外电击事故发生的目的。
7.4 安装环境应避开强电磁设备7.5 电源线的连接方式（5V）单个电源端口出线模组串联组数不要超过单根电源线的负载能力，一般为单根 2.5mm²电源线的负载为 11A(即一般情况下不超过4块单元板)，否则尾端模组会因为电压衰减，造成亮度降低。
7.6 为避免因电源的使用问题而影响 LED 的使用寿命和产品的稳定性，使用电源时应注意：8.6.1 模组的工作电压为直流 5V，不得直接接入 220V 的市电，避免模组直接被烧掉，应该选用专业的 LED 开关电源8.6.2 将直流 5V 接入模组时，应注意直流有正负之分，应先用万用表检测一下是否有接反的现象，再行通电，避免损坏 IC；8.6.3 应严格将电源的输出电压控制在 4.9-5.1V 之间，在使用过程中不得随意调节电压；7.7 显示屏体组装完成后，务必先用万用表检测220V交流电线路及各部分5V直流线路是否短路，确认无异常后方可通电。
7.8 通电后，若发现短路、跳闸、烧线、冒烟等异常显现时，不可反复通电测试，应及时排查问题7.9 通电后，若LED显示屏屏体局部出现两行或几行高亮度时，应及时关闭显示屏电源，检查电源线、排线是否接触良好；如不及时关闭电源，可能导致IC烧坏冒烟！！！7.10 LED显示屏开关顺序：开屏使用时——先打开计算机，后打开显示屏电源。
关闭显示屏时——先关闭屏电源，再关闭计算机。
不正确的开关顺序，可能损坏LED灯板芯片。
7.11 尽量使用暗色调的图片作为电脑桌面背景，避免开屏时，LED屏幕瞬间进入高亮、白的显示状态受到大电流冲击。
工作中，屏幕亦应避免长时间定格于某些白亮画面，致使屏体温度急剧上升，影响IC及灯管寿命7.12 在满足观看要求的前提下，我们建议通过软件的“亮度调整”功能，将屏体亮度降低至其最高亮度的60%-90%，LED亮度越低，光衰越慢，其使用寿命越长。
7.13 表贴全彩产品显示屏电气连接简单示意图（铝合金边框+单元板拼装整屏）8.14 表贴全彩产品压铸箱体组装简单示意图拼装完成的压铸箱体箱体正面图压铸箱体背面图P3 192*192 16S8.15 潮湿环境使用注意事项：表贴显示屏不能在严重潮湿环境下使用，特别是在回潮天气，如显示屏的使用及储存不当，会造成LED 灯烧死、暗亮、短路、开路和灯体损坏，并会造成在显示屏上出现串亮情况；为提高显示屏及LED 的产品使用寿命，请遵循以下使用及储存方法：（1）固定类显示屏： 建议在干燥的季节，每周最少要开显示屏1天；在60%～80%RH 相对湿度范围内，建议每天最少要开显示1次，每次2小时以上来去除显示屏上的湿气，时间最好为早上7点到10各箱体拼装成大屏幕，并连接好网线和电源线（一个箱体一张接收卡）点之间或晚上6点到10点之间；如湿度高于80%RH或回潮天气，建议每天播放视频8H以上，并且晚上要关好相关门窗，防止晚上回潮造成严重不良；特别是回潮天，建议有条件的可以24小时开机播放视屏；（2）租赁屏显示屏：每次使用完之后，需立即装入航空箱，如显示屏上沾有水，必须将其吹干后方可放入，并盖好航空箱盖；在每个航空箱内，请放入不低于500g的干燥剂或吸湿袋；在干燥的季节，每1个月最少取出1次播放视屏2H以上，在60%～80%RH相对湿度范围内每半个月取出播放视频2H以上，超过80%RH和在回潮天气，每周必须取出放视频2H以上，所有的播放完之后，需立即放放航空箱内，封好保存（请注意检查航空内干燥剂或吸湿袋有无失效，另多放干燥剂可以提高箱内的干燥度，可以加长开箱开机烤机的时间）；出租使用时，不要有雨水沾到显示屏正面，如有水沾上，要尽快点亮显示屏，靠灯和IC发热将雨水蒸发；9. 产品维修9.1 补焊 LED 灯管：建议使用热风枪（拆焊台），且温度不高于 320℃，在 5 秒以内焊接 1 次完成；需进行 2 次维修的，温度需在 260℃下，5秒内完成；9.2 补焊 SMD 芯片：烙铁温度需在 320℃以下，在 3S 内完成一次焊接。
9.3 产品主要芯片功能介绍74HC245的作用：LED模组或单元板信号输入缓冲器及放大信号作用。
74HC595、16126等恒压恒流IC：LED驱动芯片，LED模组或单元板列向4个或8个灯工作的驱动控制IC。
4953的作用：行驱动管，功率管。
开关作用，同时开启或关断LED模组或单元板横向16个或32个灯的正极供电。
74HC04的作用：6位反相器。
反相信号控制译码器输出，起保护作用。
74HC138的作用：八位二进制译十进制译码器，行信号译码。
9.4 LED显示屏常见信号的了解CLK时钟信号：任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
STB锁存信号：任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。
EN使能信号：整屏亮度控制信号，也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
R\G\B数据信号：颜色信号，当某一颜色信号异常时，显示可能缺色或常亮ABCD行信号：1/4扫描只要AB信号就可以，1/8扫描需要ABC信号，1/16则扫描需要ABCD信号，当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
