七段数码管机器驱动七段数码管机器驱动七段数码管机器驱动

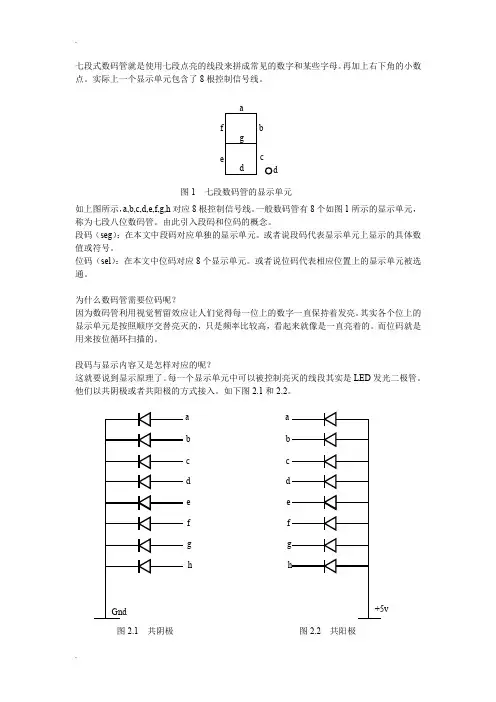

图1 七段数码管的显示单元图2.1 共阴极图2.2 共阳极a b c d e f g hGnd+5va bcd e f g h七段式数码管就是使用七段点亮的线段来拼成常见的数字和某些字母。

再加上右下角的小数点。

实际上一个显示单元包含了8根控制信号线。

如上图所示，a,b,c,d,e,f,g,h 对应8根控制信号线。

一般数码管有8个如图1所示的显示单元，称为七段八位数码管。

由此引入段码和位码的概念。

段码（seg ）：在本文中段码对应单独的显示单元。

或者说段码代表显示单元上显示的具体数值或符号。

位码（sel ）：在本文中位码对应8个显示单元。

或者说位码代表相应位置上的显示单元被选通。

为什么数码管需要位码呢？因为数码管利用视觉暂留效应让人们觉得每一位上的数字一直保持着发亮。

其实各个位上的显示单元是按照顺序交替亮灭的，只是频率比较高，看起来就像是一直亮着的。

而位码就是用来按位循环扫描的。

段码与显示内容又是怎样对应的呢？ 这就要说到显示原理了。

每一个显示单元中可以被控制亮灭的线段其实是LED 发光二极管。

他们以共阴极或者共阳极的方式接入。

如下图2.1和2.2。

a b c d ef gdclkrstData[31:0] Turn_off[7:0] Seg[7:0] Sel[2:0]如果想显示数字0，图1中的线段a,b,c,d,e,f应当点亮，g,h应该熄灭。

共阴极接入方式的话，输入端接高电平LED才会亮。

abcdefgh对应的电平状态是11111100 。

编码时顺序反过来a对应最低位，h对应最高位。

所以在共阴极接入方式下，显示数字0对应的段码是00111111，即0x3f;在共阳极接入方式下，显示数字0对应的段码是11000000，即0xc0;图2.1和2.2中的a,b,c,d,e,f, g,h称为段选线。

另一边的公共端称为位选线。

以此类推，以共阳极接入方式为例，段码与显示的数字对应关系如下表显示数字高电平信号低电平信号二进制编码段码（16进制）0 gh abcdef 11000000 C01 bc 11111001 F92 abged 10100100 A43 abgcd 10110000 B04 fbgc 10011001 995 afgcd 10010010 926 afgcde 10000010 827 abc 11111000 F88 abcdefg 10000000 809 abcdfg 10010000 90显示字母A,B,C,D,E,F分别对应段码：8’h88, 8’h83, 8’hC6, 8’hA1, 8’h86, 8’h8E;特别的，显示单元全灭对应的段码为：8’b1111_1111即是8’hFF;至此已经可以编写驱动程序的一个模块了，就是把显示数字转成段码的模块。

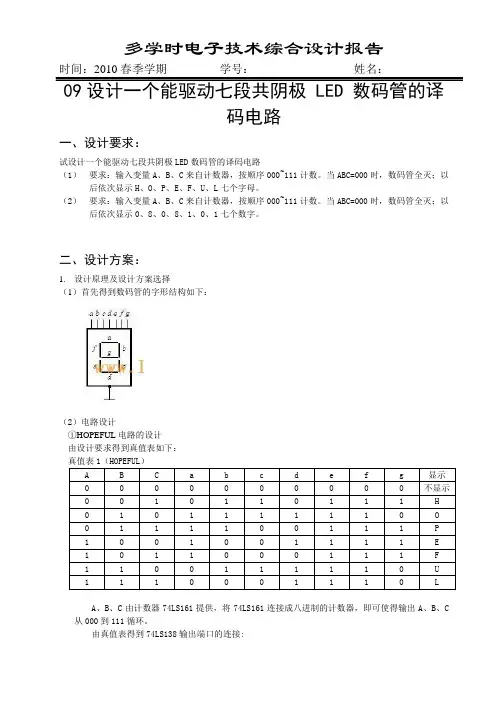

码电路一、设计要求：试设计一个能驱动七段共阴极LED数码管的译码电路（1）要求：输入变量A、B、C来自计数器，按顺序000~111计数。

当ABC=000时，数码管全灭；以后依次显示H、O、P、E、F、U、L七个字母。

（2）要求：输入变量A、B、C来自计数器，按顺序000~111计数。

当ABC=000时，数码管全灭；以后依次显示0、8、0、8、1、0、1七个数字。

二、设计方案：1.设计原理及设计方案选择（1）首先得到数码管的字形结构如下：（2）电路设计①HOPEFUL电路的设计由设计要求得到真值表如下：真值表1（HOPEFUL）A、B、C由计数器74LS161提供，将74LS161连接成八进制的计数器，即可使得输出A、B、C从000到111循环。

由真值表得到74LS138输出端口的连接:a= b= c= d= e=f= g= 74LS138各输出端口按以上各式与与非门连接即可。

②0808101的电路设计由设计要求得到真值表如下：从000到111循环。

由真值表得到74LS138输出端口的连接:a=d=e=f= b=c= g=74LS138各输出端口按以上各式与与非门连接即可。

2.元器件选择及参数计算原器件清单1（HOPEFUL）原器件清单2（0808101)三、设计电路：电路1 HOPEFUL电路图2 0808101四、设计总结：1.调试过程中遇到的问题这两个电路相对来说比较简单，只要掌握译码器的使用方法便能很快连接完成。

唯一遇到的问题是连接完成计数器与译码器后，数码管不显示。

2.对所遇到问题的分析、处理、解决方法我首先分析了线路的连接，发现没有问题，同时对数码管进行了测试，发现其始终不亮，因而断定是数码管链接有误，最后经同学指点，接地前应串联一电阻，最后问题得到了解决。

3.设计收获和心得体会虽然独立思考非常重要但课程设也计让我明白了同学相互讨论帮助的重要性，很多时候自己连接完电路之后总会由于思维定事认为自己连接的没有问题发现不了自己的错误，这就需要与你思维方式有差别的同学来帮助你。

七段数码管驱动电路设计说起这七段数码管驱动电路设计，咱们得先来聊聊它是个啥宝贝。

想象一下，那些电子钟、计算器上闪烁的数字，还有咱们游戏机上计分用的那些酷炫数字，它们背后可都离不开这七段数码管的默默付出。

今儿个，咱们就来手把手，用大白话聊聊怎么给这七段数码管搭个温馨的小窝，让它能在咱的电路世界里大放异彩。

一、初探七段数码管首先，咱们得认识这位主角——七段数码管。

它呀，就像是个简约版的霓虹灯，由七条线段（a到g）和一个小数点组成，通过不同的组合，能显示出0到9这十个数字，外加一些简单的字符。

想象一下，这七条线段就像是小朋友手里的画笔，一笔一划地勾勒出数字的模样，多有趣！1.1 挑选合适的数码管挑数码管，得看看它是共阳极的还是共阴极的。

这就像选房子，有的房子阳台朝南采光好（共阳极），有的则朝北凉爽些（共阴极）。

选对了，后续设计才省心。

1.2 理解工作原理数码管工作的秘密在于电流。

咱们通过控制哪些线段通电，哪些不通电，来“画”出不同的数字。

这就像是在玩灯光秀，开灯关灯之间，数字就活灵活现地出现了。

二、设计驱动电路接下来，就是给数码管找个好搭档——驱动电路。

这就像是给数码管找了个司机，告诉它啥时候该亮，啥时候该暗。

2.1 选择驱动芯片市面上有好多驱动芯片，比如74HC595、TM1637等，它们就像是不同类型的汽车，有的省油（功耗低），有的跑得快（驱动能力强）。

咱们得根据实际需求，挑个最合适的。

2.2 搭建电路框架搭电路就像搭积木，把电源、驱动芯片、数码管还有必要的电阻电容按规矩摆好。

电源是心脏，驱动芯片是大脑，数码管是显示屏，电阻电容则是调节器，保证电路稳定运行。

2.3 编程控制电路搭好了，还得给它编个程序，告诉它怎么工作。

这就像是在教小朋友跳舞，一步步指导它怎么迈步、转身。

编程时，咱们得设定好每个数字对应的线段组合，让数码管能按咱们的意愿显示。

三、调试与优化电路搭完，程序编好，接下来就是见证奇迹的时刻了。

HD7279A的原理与应用作者：河北科技大学电气信息学院王改名赫苏敏王忠杰摘要：详述一种专用的智能键盘和LED控制芯片HD7279A的工作原理、工作时序及其控制指令；介绍HD7279A与CPU及键盘显示器的接口电路，并给出实际接口电路的程序实例和实际应用中的注意事项。

关键词：HD7279A 接口电路接口程序HD7279A硬件电路图HD7279A是一种管理键盘和LED显示器的专用智能控制芯片。

它能对8位共阴极LED显示器或64个LED发光管进行管理和驱动，同时能对多达8×8的键盘矩阵的按键情况进行监视，具有自动消除键抖动并识别按键代码的功能，从而可以提高CPU工作的效率。

HD7279A和微处理器之间采用串行接口，其接口电路和外围电路简单，占用口线少，加之它具有较高的性能价格比，因此，在微型控制器、智能仪表、控制面板和家用电器等领域中日益获得广泛的应用。

一、引脚说明与接口电路279A的硬件电路如图1所示，它共有28个引脚。

RC引脚用于连接HD7279A的外接振荡元件，其典型值为R=1.5kΩ,C=15pF。

RESET为复位端。

该端由低电平变成高电平并保持25ms即复位结束。

通常，该端接+5V即可。

DIG0~DIG7分别为8个LED管的位驱动输出端。

SA~SG分别为LED数码管的A段~G段的输出端。

DP为小数点的驱动输出端。

HD7279A片内具有驱动电路，它可以直接驱动1英吋及以下的LED数码管，使外围电路变得简单可靠。

DIG0~DIG7和SA~SG同时还分别是64键盘的列线和行线端口，完成对键盘的监视、译码和键码的识别。

在8×8阵列中每个键的键码是用十六进制表示的，可用读键盘数据指令读出，其范围是00H~3FH。

HD7279与微处理器仅需4条接口线，其中CS为片选信号（低电平有效）。

当微处理器访问HD7279A（读键号或写指令）时，应将片选端置为低电平。

DATA为串行数据端，当向HD7279A 发送数据时，DATA为输入端；当HD7279A输出键盘代码时，DATA为输出端。

共阴极七段数码管的驱动
共阴极七段数码管是一种常见的显示器件，广泛应用于各种数字显示场合。

它由7个发光二极管和1个共阴极驱动电路组成，具有显示数字、字母和符号等功能。

共阴极七段数码管的驱动原理是通过输入不同的电压信号，控制7个发光二极管的亮灭状态，从而显示出不同的字符。

在具体的应用中，通常需要将共阴极七段数码管与单片机或其他控制器相结合，进行编程控制。

常用的驱动方式包括静态显示和动态显示两种。

静态显示方式是通过将控制信号输出到七段数码管端口，使其一直显示某一个数字或字符。

而动态显示方式则是通过快速地切换不同的数字或字符，形成流畅的动态效果。

为了实现共阴极七段数码管的驱动，需要对其进行引脚分配和信号控制等方面的设计。

同时，还需要注意电路连接和电源供应等方面的问题，以确保显示效果稳定和可靠。

- 1 -。

7段数码管显⽰驱动代码数码管显⽰进⾏简单的介绍，数码管显⽰原理在数电中已经给出了⽐较详细的介绍，我就不赘述了，因为我们⽤的是⾄芯的开发板，其上的数码管显⽰模块采⽤的是共阳极的数码管，为低电平有效，0-F的显⽰码依次为：数码管的输⼊有3个位选和8个段选给出，位选信号sel来控制哪个数码管先亮，段选信号seg来控制数码管显⽰什么，位选本来应该是有6个的但是为了节约资源，采⽤了3-8译码器将6根线减少到3根，节约了FPGA的引脚资源。

因为⼈眼有⼀个视觉载留，所以60HZ来扫描的时候，数码管会让⼈眼觉得是同时点亮，所以时钟要⼤于60hz下⾯是具体的代码实现：module scan_led(input wire clk_1k,input wire rst_n,input wire [31:0] d,output wire [2:0] dig,//seloutput wire [7:0] seg);reg [7:0] seg_r;reg [2:0] dig_r;reg [3:0] disp_dat;reg [2:0] count;assign dig =dig_r;assign seg =sig_r;// 时钟不能直接接全局时钟，这⾥的时钟驱动给的是1k的always @(posedge clk_1k or negedge rst_n)beginif(!rst_n)count <=3'b000;else if(count == 3'd5)count <=3'b000;elsecount <=count +1'b1;endalways @(posedge clk_1k or negedge rst_n)begincase (count)3'd0:disp_dat = d[31:28];3'd1:disp_dat = d[27:24];3'd2:disp_dat = d[23:20];3'd3:disp_dat = d[19:16];3'd4:disp_dat = d[15:12];3'd5:disp_dat = d[11:8];3'd6:disp_dat = d[7:4];3'd7:disp_dat = d[3:0];endcasecase (count)3'd0:dig_r = 3'd0;3'd1:dig_r = 3'd1;3'd2:dig_r = 3'd2;3'd3:dig_r = 3'd3;3'd4:dig_r = 3'd4;3'd5:dig_r = 3'd5;3'd6:dig_r = 3'd6;3'd7:dig_r = 3'd7;endcaseendalways @(disp_dat)begincase(disp_dat)4'h0:seg_r = 8'hc0;4'h1:seg_r = 8'hf9;4'h2:seg_r = 8'ha4;4'h3:seg_r = 8'hb0;4'h4:seg_r = 8'h99;4'h5:seg_r = 8'h92;4'h6:seg_r = 8'h82;4'h7:seg_r = 8'hf8;4'h8:seg_r = 8'h80;4'h9:seg_r = 8'h90;4'ha:seg_r = 8'h88;4'hb:seg_r = 8'h83;4'hc:seg_r = 8'hc6;4'hd:seg_r = 8'ha1;4'he:seg_r = 8'h86;4'hf:seg_r = 8'h8e;endcaseendendmodule另⼀种写法：module display1 (clk, rst_n , sel, seg);input clk;input rst_n;//两个输出，位选sel和段选segoutput reg [2:0] sel;output reg [7:0] seg;//数码管扫描需要⼀个慢时钟 clk_slow，⽽产⽣慢时钟则需要⼀个计数器 cntreg [15:0] cnt;reg clk_slow;//这个always块⽤来产⽣慢时钟clk_slowalways @ (posedge clk)beginif(!rst_n)begincnt <= 0;clk_slow <= 1; //复位时clk_slow静⽌不动endelsebegincnt <= cnt + 1; //复位结束后cnt开始计数clk_slow <= cnt[12]; //扫描没有必要⾮得是60Hz整，⼤于60Hz即可endend//下⾯这个always块⽤于扫描数码管，也就是sel循环地变化，//时钟每⼀次上升沿sel变化⼀次，所以在括号⾥写上时钟上升沿作为触发条件always @ (posedge clk_slow or negedge rst_n)beginif(!rst_n)beginsel <= 0; //复位时sel静⽌endelsebeginsel <= sel + 1; //复位后sel开始扫描if(sel >= 5)sel <= 0; //因为只有6个数码管，所以让sel在0-5之间循环endendalways @ (*)beginif(!rst_n)seg <= 8'b11111111; //按下复位键时让数码管熄灭，共阳极数码管0亮1灭elsebegincase(sel)0: seg <= 8'b11111001; //右起第1个数码管上显⽰11: seg <= 8'b10100100; //右起第2个数码管上显⽰22: seg <= 8'b10110000;3: seg <= 8'b10011001;4: seg <= 8'b10010010;5: seg <= 8'b10000010; //右起第6个数码管上显⽰6default: seg <= 8'b11111111;endcaseendendendmodule。

实验一、组合电路——7段数码管显示驱动电路设计一、实验目的了解EDA实验箱7位八段数码管显示模块的工作原理，设计标准扫描驱动电路模块，以备后面实验用。

二、硬件要求主芯片为Cyclone V E，型号为EP4CE22F17C8，7位八段数码管显示器，四位拨码开关。

三、实验内容用四位拨码开关产生8421BCD码，用CPLD分别产生7段数码管扫描驱动电路，然后进行仿真，观察波形，正确后编程下载实验测试。

四、实验原理1、72、动信号a,b,c,d,e,f,g。

通过调节四位拨码开关的状态，数码管应显示与之对应的字符。

五、实验连线输入：将芯片管角a0~a3分别接4个拨码开关；输出：将芯片管角led7s0~7分别接到数码管7段驱动信号a、b、c、d、e、f、g上。

六、实验源程序：decl7s.vhdlibrary ieee;use ieee.std_logic_1164.all;entity decl7s isport(a:in std_logic_vector(3 downto 0);led7s:out std_logic_vector(6 downto 0));end;architecture one of decl7s isbeginprocess(a)begincase a iswhen "0000" => led7s<="0111111"; when "0001" => led7s<="0000110"; when "0010" => led7s<="1011011"; when "0011" => led7s<="1001111"; when "0100" => led7s<="1100110"; when "0101" => led7s<="1101101"; when "0110" => led7s<="1111101"; when "0111" => led7s<="0000111"; when "1000" => led7s<="1111111"; when "1001" => led7s<="1101111"; when "1010" => led7s<="1110111"; when "1011" => led7s<="1111100"; when "1100" => led7s<="0111001"; when "1101" => led7s<="1011110"; when "1110" => led7s<="1111001"; when "1111" => led7s<="1110001"; when others => null;end case;end process;end;七、波形仿真结果。

最简单的七段数码管驱动电路
使用数码管时经常遇到驱动的问题，笔者之前就用过三极管来或集成块来驱动数码管，但这样一来不仅增加了成本而且增加了布线难度、功耗大，带来了很多问题。

平时设计电路的时候，要求亮度是不很高的情况下，比如用来显示温度、频率等通常要求的亮度并不是很高，这个时候我们可以不用任何驱动电路，直接把数码管和单片机连接起来，别不单片机没试过，但增用过AT89S52单片机和数码直接连起来，数码管亮度中等。

完全满足普通的显示，之前设计电路的时候，看到网上说的要加驱动什么的，非常麻烦。

然而现在事实证明，不用驱动电路已经能够满足我们的要求。

实践才是硬道理，下面的电路图是经过实际测试的。

提示：单击图片可放大
（按此电路图设计的真实硬件已经测试成功，亮度中等）
图中：左边是51单片机，P0口接七段数码管的段码，并接上拉电阻（排阻）。

电源共用单片机40脚的电源（用USB供电就可以了），位选是P2口。

使用的数码管是共阴数码管。

可以是单个数码管或4个一组的数码管。

电路图中的数码是4个一组的数码管。

共12引脚、8个段码与4个位选。

注：排阻有9个引脚，其中一脚接电源。

此电路图使用Protel 99 SE
测试时：排阻为4.7k 如果选更小的亮度会更好。

共阴极七段数码管的驱动共阴极七段数码管是一种常见的数字显示器件，主要由7个LED 组成，可以显示数字、字母和一些符号。

驱动七段数码管需要使用控制器或者驱动芯片，本文将介绍共阴极七段数码管的驱动原理及相关电路设计。

共阴极七段数码管的工作原理是通过控制各段LED的亮灭来显示不同的数字、字母和符号。

每一段LED都有一个负极和一个正极，而共阴极数码管的负极是共用的，因此被称作共阴极。

当需要显示某个数字或字母时，控制器或驱动芯片会向相应的LED段输送电流，使其亮起，其他未被选中的LED段则不发光。

常见的七段数码管有4位和8位两种，其中4位数码管的引脚分别为A、B、C、D、E、F、G和COM，COM是共阴极的引脚。

8位数码管则多了一个点阵位DP，用于显示小数点等符号。

驱动七段数码管需要使用控制器或驱动芯片，比如常见的CD4511、74LS47等芯片。

在使用控制器或驱动芯片驱动数码管时，需要根据芯片的引脚功能连接到数码管的相应引脚。

以CD4511为例，其引脚功能如下：1. A、B、C、D：用于输入待显示数字、字母等的BCD码；2. LT、BI、RBO、BL：用于控制亮度、错误指示等；3. LE：锁存使能端，用于在输入完BCD码后锁定，防止误操作；4. a、b、c、d、e、f、g、DP：用于输出数码管各段LED的控制信号；5. VCC、GND：芯片的电源引脚。

驱动数码管时，首先需要将待显示的数字、字母等转换为BCD码，然后通过A、B、C、D等输入端输入到芯片中。

此时需要将LE引脚拉低，锁存输入的BCD码。

然后通过控制a、b、c、d、e、f、g、DP等输出端的电平，控制数码管相应的LED段亮灭，从而显示出对应的数字、字母等。

总之，共阴极七段数码管的驱动需要控制器或驱动芯片的支持，并根据芯片的引脚功能连接到数码管的相应引脚。

通过输入BCD码和控制LED段的亮灭，实现显示不同的数字、字母和一些符号。

基于PLC的七段码显示数码管控制【摘要】主要介绍了S7-200型PLC传输指令和移位指令的特点和使用方法，并以七段码显示为例，给出了应用不同类型的指令进行显示和编程的方法。

【关键词】传送指令;移位指令;程序设计;七段显示译码指令生活中，经常能见到电梯楼层显示、抢答器、交通灯剩余时间数码显示以及生产线上的显示系统，可以显示数字或字母，本文利用S7-200系列PLC的指令实现对七段显示数码管的控制。

在西门子S7-200系列PLC中，有多种方法可以实现七段码显示，其中比较常用的有基本指令、传送指令和七段显示译码指令SEG，笔者结合自己的工作经验，对几种控制七段码显示的指令进行比较，供大家学习和参考。

1.传输指令和七段码显示译码指令1.1 传输指令传送指令用于在各个编程元件之间进行数据传送[1]。

西门子S7-200系列PLC的传输指令包括单个传送指令和块传送指令。

单个传送指令助记符为MOV，当传送的数据长度不同时，助记符也不尽相同。

单个传送指令根据传送数据长度可以分为：字节传送指令MOVB，字传送指令MOVW，双字传送指令MOVDW，实数传送指令MOVR，利用传送指令可以在不改变原数据值的情况下将IN中的数据传送到OUT。

块传送指令用来进行一次传送多个数据。

单个传送指令的应用如图1所示图1 传送指令的应用在传送指令中，EN端为允许输入端;ENO端为允许输出端。

当输入I0.1为“1”时，传送指令将MB0中的字节传送给MB1，如果指令正确执行，则输出Q4.0为“1”，否则，如果输入I0.0为“0”，则数据不传送。

一旦传送成功，输出Q4.0将一直保持为1，直到将Q4.0复位。

在为变量赋初始值时，为了保证传送只执行一次，一般MOV方块指令和边缘触发指令联合使用。

1.2 移位指令移位指令是使位组合的字节数据、字数据或双字数据向指定方向移位的指令[2]。

根据移位的数据长度可分为字节型移位、字型移位、双字型移位。

还可以进行循环移位。

共阴极7段数码管LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。

图1是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。

将多只LED的阴极连在一起即为共阴式，而将多只LED的阳极连在一起即为共阳式。

以共阴式为例，如把阴极接地，在相应段的阳极接上正电源，该段即会发光。

当然，LED的电流通常较小，一般均需在回路中接上限流电阻。

假如我们将"b"和"c"段接上正电源，其它端接地或悬空，那么"b"和"c"段发光，此时，数码管显示将显示数字“1”。

而将"a"、"b"、"d"、"e"和"g"段都接上正电源，其它引脚悬空，此时数码管将显示“2”。

其它字符的显示原理类同，读者自行分析即可。

共阳极7段数码管LED数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。

图1是共阴和共阳极数码管的内部电路，它们的发光原理是一样的，只是它们的电源极性不同而已。

将多只LED的阴极连在一起即为共阴式，而将多只LED的阳极连在一起即为共阳式。

以共阴式为例，如把阴极接地，在相应段的阳极接上正电源，该段即会发光。

当然，LED的电流通常较小，一般均需在回路中接上限流电阻。

假如我们将"b"和"c"段接上正电源，其它端接地或悬空，那么"b"和"c"段发光，此时，数码管显示将显示数字“1”。

而将"a"、"b"、"d"、"e"和"g"段都接上正电源，其它引脚悬空，此时数码管将显示“2”。

七段数码管
蒲俊林学号：10071201012姓名：同组：杨永增学号：10071201020
一、实验目的
1、了解七段数码管的工作原理。

2、用74HC4511译码器控制的七段数字显示器输出0~9十个数字。

二、实验原理
1、七段显示译码器的工作原理
分为七段数字显示器和74HC4511译码器组成，因为数码管显示十进制的数，所以必须将十进制数的代码经译码器译出然后经驱动器点亮对应的段。

74HC4511 功能表
七段数字显示器发光组合图：
分段布置图
段组合图
三、 实验步骤
将74HC4511芯片、七段数字显示器插入实验箱并连接导线如下图：
其中 3D 、2D 、1D 、0D 分别接开关K4 、K3、K2、K1。

LE 、BL 、LT 分别接开关K7、K6、K5。

1、显示灯测试—只接通LT --K5并且开关打到低电平，则七段数字显示器全亮。

同理接通BL -- K6、LT --K5且K6低电平、K7高电平则七段数字显示器全灭。

2、接通全部电路，其中K7打到低电平、K6打到高电平、K5打到高电平，通过控制开关K1，K2，K3, K4低电平表示0，高电平表示1。

用二进制控制七段数字显示器显示的数字。

例如：K4低电平K3低电平K2低电平K1高电
平则表示0001，七段数字显示器显示1。

3、控制开关K1，K2，K3, K4输出0~9十个数字。

输出0
输出2。

7段数码管共阳极显示段码7段数码管是一种常见的显示设备，由7个发光二极管组成，可以显示0到9的数字和一些特殊字符。

它被广泛应用于计算器、计时器、电子钟等各种电子设备中。

在本文中，我们将深入探讨7段数码管共阳极显示段码的原理、应用和优势。

1. 7段数码管共阳极显示段码的原理共阳极是一种显示模式，其中所有的阳极连接在一起，而每个发光二极管的阴极独立控制。

通过施加电压来控制各个发光二极管的亮灭状态，从而显示所需的数字或字符。

共阳极显示具有简单、直观的特点，易于驱动和控制。

2. 7段数码管共阳极显示段码的应用7段数码管共阳极显示段码广泛应用于各种场合。

在计算器中，通过将相应的段码点亮，可以显示输入的数字和计算结果；在计时器中，可以用来显示时间、倒计时和计时器的运行状态；在电子钟中，可以显示时间和日期等信息。

它还常用于电子秤、信号灯、电子温度计等设备中。

3. 7段数码管共阳极显示段码的优势与共阴极显示相比，共阳极显示具有一些独特的优势。

共阳极显示可以直接使用数字逻辑控制芯片来驱动，驱动电路简单，容易实现。

共阳极显示的亮度较高，显示效果鲜明，适合在亮光环境下使用。

共阳极还具有低功耗、长寿命和抗震动等特点，适合于各种工业领域的应用。

4. 7段数码管共阳极显示段码的局限性尽管共阳极显示有诸多优势，但也存在一些局限性。

由于所有阳极连接在一起，所以在显示多位数字时，需要通过时间分时复用的方式实现。

这可能会引入一定的闪烁问题。

由于只能显示有限数量的数字和字符，对于一些特殊需求的显示，可能需要额外的解码器或特殊控制电路。

总结：7段数码管共阳极显示段码是一种常见的显示设备，具有简单、直观、易于驱动和控制的特点。

它在计算器、计时器、电子钟等各种电子设备中广泛应用。

与共阴极显示相比，共阳极显示具有一些独特的优势，如驱动电路简单、亮度高、功耗低、寿命长和抗震动等。

然而，为了显示多位数字，需要通过时间分时复用的方式，可能引入一定的闪烁问题。

共阳七段数码管是一种常用的数码管显示器件，具有显示数字0到9的功能。

本文将从结构、工作原理、应用场景等方面详细介绍共阳七段数码管。

一、结构共阳七段数码管由七个发光二极管（LED）组成，每个LED对应显示数字的一部分。

将它们按照数字的显示形状组合在一起，就可以显示出任意数字。

共阳七段数码管还包括一个共阳极，用于控制LED的亮暗状态。

二、工作原理共阳七段数码管的工作原理是通过外部电路向共阳极加电压，控制七个LED的亮暗状态。

共阳极接通时，显示的数字为0；当接通其他七段数码管的阳极时，根据所加电压的不同，可以显示出数字1至9。

三、电路连接连接共阳七段数码管的典型电路由驱动芯片、限流电阻和共阳极组成。

其中驱动芯片用于控制LED的亮暗，限流电阻用于限制LED的电流，避免过流损坏。

共阳极则是整个电路的控制中心，通过对其加电压来控制LED的状态。

四、显示原理共阳七段数码管通过将不同的发光二极管组合在一起，可以显示出任意数字。

比如数字1由bc两段显示，数字2由abged显示，数字3由abgcd显示，以此类推。

通过控制每个LED的亮灭状态，便可以实现数字的显示。

五、应用场景共阳七段数码管广泛应用于各种计时器、电子秤、仪器仪表以及工业控制系统中。

它具有结构简单、稳定可靠、功耗低等优点，是目前常见的数字显示器件之一。

在日常生活中，我们可以看到共阳七段数码管在各种电子设备中的身影，如微波炉、电子闹钟等。

六、优缺点共阳七段数码管的优点是结构简单、使用方便，适用于对数字显示精度要求不高的场景。

它的功耗较低，可以长时间稳定工作。

但是，共阳七段数码管只能显示有限的数字，且对字体显示有一定限制，不能显示复杂的字符或图形。

七、结语共阳七段数码管作为一种常见的数字显示器件，在各种电子设备中都有着重要的应用。

通过控制七个LED的亮暗状态，它可以显示出数字0到9，适用于各种计时计数等场景。

随着科技的不断进步，相信共阳七段数码管在未来会有更广泛的应用。

第1篇一、实验背景数码管是一种常用的显示器件，它可以将数字、字母或其他符号显示出来。

数码管广泛应用于各种电子设备中，如计算器、电子钟、电子秤等。

本实验旨在通过实践操作，让学生了解数码管的工作原理，掌握数码管的驱动方法，以及数码管在电子系统中的应用。

二、实验原理1. 数码管类型数码管分为两种类型：七段数码管和液晶数码管。

本实验主要介绍七段数码管。

七段数码管由七个发光二极管（LED）组成，分别代表七个笔画。

当七个LED中的某个或某几个LED点亮时，就可以显示出相应的数字或符号。

根据发光二极管的连接方式，七段数码管可分为共阳极和共阴极两种类型。

2. 数码管驱动方式（1）静态驱动静态驱动是指每个数码管独立驱动，每个数码管都连接到单片机的I/O端口。

这种方式下，数码管显示的数字或符号不会闪烁，但需要较多的I/O端口资源。

（2）动态驱动动态驱动是指多个数码管共用一组I/O端口，通过控制每个数码管的扫描时间来实现动态显示。

这种方式可以节省I/O端口资源，但显示的数字或符号会有闪烁现象。

3. 数码管显示原理（1）共阳极数码管共阳极数码管的特点是七个LED的阳极连接在一起，形成公共阳极。

当要显示数字时，将对应的LED阴极接地，其他LED阴极接高电平，即可显示出相应的数字。

（2）共阴极数码管共阴极数码管的特点是七个LED的阴极连接在一起，形成公共阴极。

当要显示数字时，将对应的LED阳极接地，其他LED阳极接高电平，即可显示出相应的数字。

4. 数码管驱动电路（1）BCD码译码驱动器BCD码译码驱动器是一种将BCD码转换为七段数码管所需段码的电路。

常用的BCD码译码驱动器有CD4511、CD4518等。

（2）74HC595移位寄存器74HC595是一种8位串行输入、并行输出的移位寄存器，常用于数码管的动态驱动。

它可以将单片机输出的串行信号转换为并行信号，驱动数码管显示。

三、实验目的1. 了解数码管的工作原理和驱动方式。

7段数码管程序编写1. 简介7段数码管是一种普遍用于数码显示的设备，由7个单独的LED组成。

通过控制这些LED的亮灭状态，可以显示数字、字母和其他特定符号。

在本文中，我们将编写一个可以控制7段数码管的程序。

2. 硬件使用在编写程序之前，我们需要了解一下所使用的硬件。

7段数码管通常有2种常见的类型：共阴极和共阳极。

共阴极的数码管是以数字“0”来激活LED，而共阳极的数码管则是以数字“1”来激活LED。

在编程时，我们需要根据所使用的数码管类型进行相应的设置。

除了7段数码管本身，我们还需要使用一块控制它的微控制器，如Arduino或Raspberry Pi。

通过这些微控制器，我们可以通过编写程序来控制数码管的亮灭状态。

3. 编写程序接下来，我们将详细讨论如何编写一个可以控制7段数码管的程序。

我们将使用Arduino作为示例平台进行说明。

3.1 准备工作在编写程序之前，我们首先需要安装Arduino IDE，并将Arduino连接到计算机上。

然后，我们可以打开Arduino IDE并创建一个新的项目。

3.2 连接电路在编写程序之前，我们需要将7段数码管连接到Arduino上。

具体的电路图可以参考Arduino官方文档或网络上的资源。

确保正确连接后，我们可以开始编写程序。

3.3 编写程序代码下面是一个简单的Arduino程序示例，用于控制共阳极的7段数码管显示数字：// 定义7段数码管显示的数字const byte digits[10] = {B11111100, // 数字0B01100000, // 数字1B11011010, // 数字2B11110010, // 数字3B01100110, // 数字4B10110110, // 数字5B10111110, // 数字6B11100000, // 数字7B11111110, // 数字8B11100110 // 数字9};// 定义7个数码管的引脚const byte segmentPins[7] = {2, 3, 4, 5, 6, 7, 8};void setup() {// 初始化数码管引脚for (int i = 0; i < 7; i++) {pinMode(segmentPins[i], OUTPUT);}}void loop() {// 显示数字0-9for (int i = 0; i < 10; i++) {// 激活对应的段for (int j = 0; j < 7; j++) {digitalWrite(segmentPins[j], bitRead(digits[i], j));}delay(1000); // 延迟1秒}}这个程序通过依次激活7段数码管的不同段，从而实现0到9的数字显示。

[转]7段数码管管脚顺序及译码驱动集成电路74LS47，487段数码管管脚顺序及译码驱动集成电路74LS47，48 这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。

如果把7段数码管的每一段都等效成发光二极管的正负两个极，那共阴就是把abcdefg 这7个发光二极管的负极连接在一起并接地；它们的7个正极接到7段译码驱动电路74LS48的相对应的驱动端上（也是abcdefg）！此时若显示数字1，那么译码驱动电路输出段bc为高电平，其他段扫描输出端为低电平，以此类推。

如果7段数码管是共阳显示电路，那就需要选用74LS47译码驱动集成电路。

共阳就是把abcdefg的7个发光二极管的正极连接在一起并接到5V电源上，其余的7个负极接到74LS47相应的abcdefg输出端上。

无论共阴共阳7段显示电路，都需要加限流电阻，否则通电后就把7段译码管烧坏了！限流电阻的选取是：5V电源电压减去发光二极管的工作电压除上10ma到15ma得数即为限流电阻的值。

发光二极管的工作电压一般在1.8V--2.2V，为计算方便，通常选2V即可！发光二极管的工作电流选取在10-20ma，电流选小了，7段数码管不太亮，选大了工作时间长了发光管易烧坏！对于大功率7段数码管可根据实际情况来选取限流电阻及电阻的瓦数！74ls48引脚图管脚功能表74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，下面我就给大家介绍一下这个元件的一些参数与应用技术等资料。

74ls48引脚功能表—七段译码驱动器功能表http://www.51hei. com/chip/312.html74LS47引脚图管脚功能表：共阳数码管管脚图三位共阳数码管管脚图以及封装尺寸四位数码管引脚图以及封装尺寸六位数码管引脚图门电路逻辑符号大全(三态门,同或门,异或门,或非门,与或非门, 传输门,全加器,半加器等) 常用集成门电路的逻辑符号对照表三态门,同或门,异或门,或非门,与或非门,传输门,全加器,半加器,基本rs触发器,同步rs触发器,jk触发器,d触发器7段数码管管脚顺序及驱动集成电路这里介绍一下7段数码管见下图7段数码管又分共阴和共阳两种显示方式。
