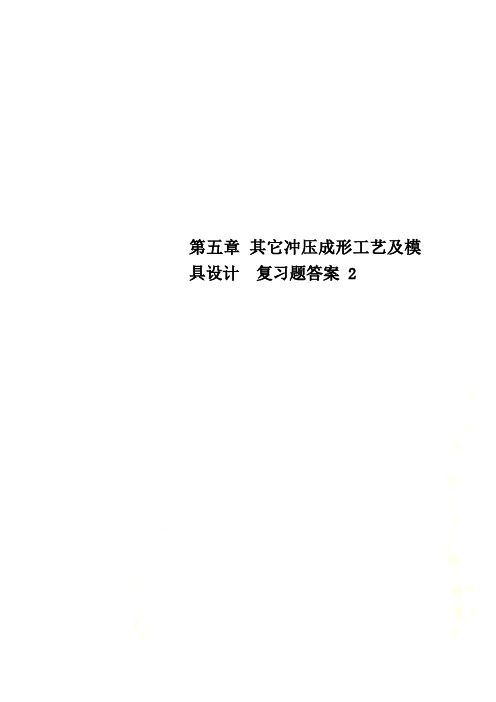

第五章 其它冲压成形工艺及模具设计 复习题答案

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便,尺寸稳定、互换性好,材料利用率高 .2．冷冲压是利用安装在压力机上的模具对材料施加压力 ,使其产生分离或塑性变形 ,从而获得所需零件的一种加工方法.3．一般的金属材料在冷塑变形时会引起材料性能的变化.随着变形程度的增加,所有的强度、硬度都提高,同时塑性指标降低,这种现象称为冷作硬化.4．拉深时变形程度以拉深系数m 表示,其值越小,变形程度越大. 5．材料的屈强比小,均匀延伸率大有利于成形极限的提高. 6．冲裁件的断面分为圆角,光面,毛面,毛刺四个区域.7．翻孔件的变形程度用翻孔系数K 表示,变形程度最大时,口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力 ,其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力,并且由于采用了极小的间隙,冲裁件尺寸精度可达IT8-IT6级.10．冷冲压模具是实现冷冲压工艺的一种工艺装备.11．落料和冲孔属于分离工序 ,拉深和弯曲属于成形工序 . 12．变形温度对金属塑性的影响很大,一般来说,随着变形温度的升高,塑性提高,变形抗力降低.14．材料在塑性变形中,变形前的体积等于变形后的体积,用公式来表示即：ε1+ε2+ε3=0 .15．冲裁的变形过程分为弹性变形 , 塑性变形 , 断裂分离三个阶段.16．冲裁模工作零件刃口尺寸计算时,落料以凹模为基准,冲孔以凸模为基准,凸模和凹模的制造精度比工件高 2-3级 .17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边 .它能补偿条料送进时的定位误差和下料误差,确保冲出合格的制件 .18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的,校正弯曲比自由弯曲时零件的尺寸精度要高.19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具.22冲压工艺分为两大类,一类叫分离工序,一类是变形工序.23物体在外力作用下会产生变形,若外力去除以后,物体并不能完全恢复自己的原有形状和尺寸,称为塑性变形.24变形温度对金属的塑性有重大影响.就大多数金属而言,其总的趋势是：随着温度的升高,塑性增加,变形抗力降低.25以主应力表示点的应力状态称为主应力状态,表示主应力个数及其符号的简图称为主应力图.可能出现的主应力图共有九种.27加工硬化是指一般常用的金属材料,随着塑性变形程度的增加,其强度、硬度和变形抗力逐渐增加,而塑性和韧性逐渐降低.28在实际冲压时,分离或成形后的冲压件的形状和尺寸与模具工作部分形状和尺寸不尽相同,就是因卸载规律引起的弹性回复简称回弹造成的.29材料对各种冲压成形方法的适应能力称为材料的冲压成形性能.冲压成形性能是一个综合性的概念,它涉及的因素很多,但就其主要内容来看,有两个方面：一是成形极限,二是成形质量.30圆形垫圈的内孔属于冲孔外形属于落料.31工作零件刃口尺寸的确定冲孔以凸模为计算基准,落料以凹模为计算基准. 32冲裁件的经济冲裁精度为 IT11级.33凸凹模在下模部分的叫倒装式复合模,凸凹模在上模部分的叫正装式复合模,其中正装式复合模多一套打件装置.34弹性卸料装置除了起卸料作用外,还起压料作用,它一般用于材料厚度较小的情况.35侧刃常用于级进模中,起控制条料送进步距的作用.36冲压力合力的作用点称为模具的压力中心,设计模具时,要使压力中心与模柄中心重合.10.挡料销用于条料送进时的粗定位,导正销用于条料送进时的精定位.37将各种金属坯料沿直线弯成一定角度和曲率,从而得到一定形状和零件尺寸的冲压工序称为弯曲.38弯曲时外侧材料受拉伸,当外侧的拉伸应力超过材料的抗拉强度以后,在板料的外侧将产生裂纹,此中现象称为弯裂.39在外荷作用下,材料产生塑性变形的同时,伴随弹性变形,当外荷去掉以后,弹性变形恢复,使制件的形状和尺寸都发生了变化,这种现象称为回弹. 40在弯曲过程中,坯料沿凹模边缘滑动时受到摩擦阻力的作用,当坯料各边受到摩擦阻力不等时,坯料会沿其长度方向产生滑移,从而使弯曲后的零件两直边长度不符合图样要求,这种现象称之为偏移.41为了确定弯曲前毛坯的形状和大小,需要计算弯曲件的展开尺寸.42弯曲件的工艺安排使在工艺分析和计算之后进行的一项设计工作.43常见的弯曲模类型有：单工序弯曲模、级进弯曲模、复合弯曲模、通用弯曲模.44对于小批量生产和试制生产的弯曲件,因为生产量小,品种多,尺寸经常改变,采用常用的弯曲模成本高,周期长,采用手工时强度大,精度不易保证,所有生产中常采用通用弯曲模.45凹模圆角半径的大小对弯曲变型力,模具寿命,弯曲件质量等均有影响. 46对于有压料的自由弯曲,压力机公称压力为 F压机≥～F自+FY.32用拉深模将一定形状的平面坯料或空心件制成开口件的冲压工序叫做拉深.47一般情况下,拉深件的尺寸精度应在 IT13级以下,不宜高出IT11 级.48实践证明,拉深件的平均厚度与坯料厚度相差不大,由于塑性变形前后体积不变,因此,可以按坯料面积等于拉深件表面积原则确定坯料尺寸.49为了提高工艺稳定性,提高零件质量,必须采用稍大于极限值的拉深系数.50窄凸缘圆筒形状零件的拉深,为了使凸缘容易成形,在拉深窄凸缘圆筒零件的最后两道工序可采用锥形凹模和锥形压料圈进行拉深.51压料力的作用为：防止拉深过程中坯料起皱52目前采用的压料装置有弹性压料和刚性压料装置.53在拉深过程中,由于板料因塑性变形而产生较大的加工硬化,致使继续变形苦难甚至不可能.为可后继拉深或其他工序的顺利进行,或消除工件的内应力,必要时进行工序间热处理或最后消除应力的热处理.61 在冲压过程中,清洗的方法一般采用酸洗.54为了降低冷冲压模具与坯料的摩擦力,应对坯料进表面处理和润滑处理.62冷积压模具一般采用可调试冷挤压模和通用挤压模.63翻边按变形性质可分为伸长类翻边和压缩类翻边.64在冲压过程中,胀形分平板坯料的局部凸起胀形和立体空心的胀形. 65压制加强筋时,所需冲压力计算公式为：F=LtσbK .66把不平整的工件放入模具内压平的工序叫校平.67冷挤压的尺寸公差一般可达到IT7.68 空心坯料胀形是将空心工序件或管状毛坯沿径向往外扩张的冲压工序. 69径向积压又称横向挤压,即积压时,金属流动方向与凸缘运动方向垂直.70 覆盖件是指覆盖车类发动机、底盘、驾驶室和车身的薄板异型类表面零件和内部零件.71为了实现覆盖件拉深,需要制件以外增加部分材料,而在后续工序中又将去切除,这部分增补的材料称为工艺补充部分.72利用拉深筋,控制材料各方向留入凹模的阻力,防止拉深时因材料流动不均匀而发生起皱和破裂,是覆盖件工艺设计和模具设计的特点和重要内容.73确定覆盖件的切边方向必须注意定位要方便可靠和要保证良好的刃口强度这两点.74覆盖件翻边质量的好坏和翻边位置的准确度,将直接影响汽车车身的装配精度和质量.75 覆盖件的工序工件图是指拉深工件图、切边工件图及翻边工件图等工序件图,是模具设计过程中贯彻工艺设计图、确定模具结构及尺寸的重要依据.76覆盖件拉深模结构与拉深使用的压力机有很大的关系,可分为单动拉深模、多为双动拉深模和双动拉深模.77拉深筋的作用是增大或调节拉深时坯料各部分的变形阻力,控制材料流入,提高稳定性,增大制件的刚度,避免起皱和破裂现象.78工艺孔是为了生产和制造过程的需要,在工艺上增设的孔,而非产品制件上需要的孔.79覆盖件的翻边包括两个方面：一是轮廓外形翻边,二是窗口封闭内形翻边.80在模具的工作部分分布若干个等距工位,在每个每个工位上设置了一定冲压工序,条料沿模具逐工位依次冲压后,在最后工位上从条料中便可冲出一个合格的制件来的模具叫级进模.81多工位级进模按主要工序分,可分为级进冲裁模、级进弯曲模、级进拉深模.82多工位级进模按组合方式分,可分为落料弯曲级进模、冲裁翻边级进模、冲裁拉深级进模、翻边拉深级进模.83衡量排样设计的好坏主要看工序安排是否合理,能否保证冲件的质量并使冲压过程正常稳定进行,模具结构是否简单,制造维修是否方便,是否符合制造和使用单位的习惯和实际条件等等.84进行工位设计就是为了确定模具工位的数目、各工位加工的内容、及各工位冲压工序的顺序.85对于严格要求的局部内、外形及成组的孔,应考虑在同一工位上冲出,以保证位置精度.86如何处理好相关部件几次冲裁产生的相接问题,将直接影响冲压件的质量.87在多工位级进模内条料送进过程中,会不断得被切除余料,但在各工位之间达到最后工位以前,总要保留一些材料将其连接起来,以保证条料连续的送进,这部分材料称为载体.88级进模中卸料板的另一个重要作用是保护细小的凸模.89对于自动送料装置的多工位级进模应采用自动检测保护装置.90模具因为磨损和其他原因而失效,最终不能修复而报废之前所加工的冲件总数称为模具寿命.91模具经过一定时间的使用,由于种种原因不能再冲出合格的冲件产品,同时又不能修复的现象称为失效.92冲模一般零件选用材料是应具有一定的力学性能和机械加工性能.93在实际生产中,由于冲压件材料厚度公差较大,材料性能波动,表面质量差不干净等,将造成模具工作零件磨损加剧 .和崩刃.94对于一定条件下的模具钢,为了提高起耐磨性,需要在硬度高的机体上分布有细小坚硬的碳化物.96 材料的耐磨性将直接影响模具零件的使用寿命和冲件质量.98不同冲压模具对材料的性能要求不同,拉深等成形模要求有高耐磨性和高黏附性.二判断题1．×主应变状态一共有9种可能的形式.2．×材料的成形质量好,其成形性能一定好.3．√热处理退火可以消除加工硬化冷作硬化.4．√屈强比越小,则金属的成形性能越好.5．×拉深属于分离工序.6．√离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块迅速停止在所需要的位置上.7．×连杆调至最短时的装模高度称为最小装模高度.8．√滑块每分钟行程次数反映了生产率的高低..9．×落料件比冲孔件精度高一级.10．×在其它条件相同的情况下,H62比08钢的搭边值小一些.11．√在复合模中,凸凹模的断面形状与工件完全一致.12．×复合模所获得的零件精度比级进模低.13．×直对排比斜对排的材料利用率高.14．×一般弯曲U形件时比V形件的回弹角大.15．√足够的塑性和较小的屈强比能保证弯曲时不开裂.16．√弯曲件的精度受坯料定位、偏移、回弹,翘曲等因素影响.17．×弯曲坯料的展开长度等于各直边部分于圆弧部分中性层长度之差.18．√弯曲力是设计弯曲模和选择压力机的重要依据之一.19．×在拉深过程中,根据应力情况的不同,可将拉深坯料划为四个区域.20．√起皱是一种受压失稳现象.21．×用于拉深的材料,要求具有较好的塑性,屈强比σs/σb小、板厚方向性r 小,板平面方向性系数△r大.22．√阶梯圆筒形件拉深的变形特点与圆形件拉深的特点相同.23．×制成的拉深件口部一般较整齐.24．√压缩类曲面的主要问题是变形区的失稳起皱.25．×缩口模结构中无支撑形式,其模具结构简单,但缩口过程中坯料的稳定性差,允许缩口系数较小.26．√冷挤压坯料的截面应尽量与挤压轮廓形状相同.27．×整形工序一般安排在拉伸弯曲或其他工序之前.28．×覆盖件与一般冲压件相比,其材料都比较厚.29．√覆盖件一般都采用一次成形,以保证质量和经济性要求.30．√拉深筋的的设置、分布和数量要根据制件的结构和尺寸决定.31．×覆盖件一般的浅拉深都不是在单动机上拉深 .32．×覆盖件拉深模的凸模、凹模、压圈等主要零件不能是铸件.33．×覆盖件与一般冲压件相比,其材料都比较厚.34．√覆盖件一般都采用一次成形,以保证质量和经济性要求.35．√拉深筋的的设置、分布和数量要根据制件的结构和尺寸决定.36．×覆盖件一般的浅拉深都不是在单动机上拉深 .37．×覆盖件拉深模的凸模、凹模、压圈等主要零件不能是铸件.38．×模具在使用过程中受到很多因数的影响,而首要外因时模具的材料选择是构正确.39．√冲压模具的材料主要是指工作零件的材料.40．√冲压用钢按工艺和使用性能分可分为六组.41．×硬质合金壁比模具钢抗弯强高.42．×模具的间隙对模具的使用寿命没很大的影响.43 √校正弯曲可以减少回弹.44 ×冲裁间隙越小,冲裁件精度越高,所以冲裁时间隙越小越好.45 √在生产实际中,倒装式复合模比正装式复合模应用更多一些.46 ×胀形时,坯料变形区受两向拉应力的作用,因此,可能产生的最大问题是起皱.47 ×拉深凸模上开通气孔的目的是为了减轻模具的重量.48√模具装配后,卸料弹簧的预压力应大于卸料力.49×选择标准模架规格的依据是凸模的尺寸.50×单工序模、级进模、复合模中,操作安全性最高的是复合模.51×弯曲线的方向与板料的轧制方向垂直有利于减少回弹.52×失稳起皱是压缩类变形存在的质量问题.压料装置可以防止起皱,其力越大,效果越好.物体的塑性仅仅决定于物体的种类,与变形方式和变形种类无关. ╳53材料的塑性是物质一种不变的性质. ╳84物体受三向等拉应力时,坯料不会产生任何塑性变形. V85在级进模中,落料或切断工步一般安排在最后工位上. V86从应力状态来看,窄板弯曲时的应力状态是平面的,而宽板弯曲时的应力状态则是立体的. V87弯曲件的回弹主要是因为冲件弯曲变形程度很大所致. ╳88一般而言,弯曲件愈复杂,一次弯曲成形角的数量愈多,则弯曲时各部分互相牵制作用愈大,所以回弹就大. ╳89拉深变形属于伸长类变形. ╳90在压力机的一次行程中,能完成两道或两道以上的冲压工序的模具称为级进模.╳91、物体的塑性仅仅取决于物体的种类,与变形方式和变形条件无关. ×92、冲裁间隙过大时,断面将出现二次光亮带. ×93、冲裁件的塑性差,则断面上毛面和塌角的比例大. ×94、金属的柔软性好,则表示其塑性好. ×95、模具的压力中心就是冲压件的重心. ×96、冲裁规则形状的冲件时,模具的压力中心就是冲裁件的几何中心. ×97、在级进模中,落料或切断工步一般安排在最后工位上. ∨98、压力机的闭合高度是指模具工作行程终了时,上模座的上平面至下模座的下平面之间的距离.×99、板料的弯曲半径与其厚度的比值称为最小弯曲半径. ×100、冲压弯曲件时,弯曲半径越小,则外层纤维的拉伸越大. ∨101、拉深过程中,凸缘平面部分材料在径向压应力和切向拉应力的共同作用下,产生切向压缩与径向伸长变形而逐渐被拉入凹模. ×102、拉深系数 m 恒小于 1 , m 愈小,则拉深变形程度愈大. √103、由于胀形时坯料处于双向受拉的应力状态,所以变形区的材料不会产生破裂.× 104 假如零件总的拉深系数小于极限拉深系数,则可以一次拉深成型. ×105 导正销是给导板定位用的. ×106 在进行冲裁模刃口尺寸计算时,落料首先确定凸模尺寸. ×107 ．对于宽凸缘拉深件,在多次拉深时,首次拉深就应将凸缘拉到要求的尺寸.√108．导正销多用于级进模中. √三问答、计算题1．冷冲压的特点答：1 便于实现自动化,生产率高,操作简便.大批量生产时,成本较低.2 冷冲压生产加工出来的制件尺寸稳定、精度较高、互换性好.3 能获得其它加工方法难以加工或无法加工的、形状复杂的零件.4 冷冲压是一种少无切削的加工方法,材料利用率较高,零件强度、刚度好.2．冷冲压的基本工序答：分离工序和变形工序.分离工序：材料所受力超过材料的强度极限,分离工序的目的是使冲压件与板料沿一定的轮廓线相互分离,成为所需成品的形状及尺寸.成形工序：材料所受力超过材料的屈服极限而小于材料的强度极限,成形工序的目的,是使冲压毛坯在不破坏的条件下发生塑性变形,成为所要求的成品形状和尺寸. 3．板平面方向性系数答：板料经轧制后晶粒沿轧制方向被拉长,杂质和偏析物也会定向分布,形成纤维组织,使得平行于纤维方向和垂直于纤维方向材料的力学性能不同,因此在板平面上存在各向异性,其程度一般用板厚方向性系数在几个特殊方向上的平均差值Δr称为板平面方向性系数.Δr值越大,则方向性越明显,对冲压成形性能的影响也越大.4．冲压成形性能答：材料对各种冲压成形方法的适应能力.冲压成形性能包括两个方面：一是成形极限,二是成形质量.材料冲压成形性能良好的标志是：材料的延伸率大,屈强比小,屈弹比小,板厚方向性r大,板平面方向性Δr值小.5．冲压对材料的基本要求为：具有良好的冲压成形性能,如成形工序应具有良好的塑性均匀伸长率δj高,屈强比σs/σb和屈弹比σs/E小,板厚方向性系数r大,板平面方向性系数Δr小.具有较高的表面质量,材料的表面应光洁平整,无氧化皮、裂纹、锈斑、划伤、分层等缺陷.厚度公差应符合国家标准.8．什么是冲裁间隙为什么说冲裁间隙是重要的.答:凸模与凹模工作部分的尺寸之差称为间隙.冲裁模间隙都是指的双面间隙.间隙值用字母Z表示.间隙之所以重要,体现在以下几个方面：1冲裁间隙对冲裁件质量的影响1间隙对断面质量的影响模具间隙合理时,凸模与凹模处的裂纹上下裂纹在冲压过程中相遇并重合,此时断面塌角较小,光面所占比例较宽,毛刺较小,容易去除.断面质量较好；如果间隙过大,凸模刃口处的裂纹较合理间隙时向内错开一段距离,上下裂纹未重合部分的材料将受很大的拉伸作用而产生撕裂,使塌角增大,毛面增宽,光面减少,毛刺肥而长,难以去除,断面质量较差；间隙过小时,凸模与凹模刃口处的裂纹较合理间隙时向外错开一段距离上下裂纹中间的一部分材料,随着冲裁的进行将进行二次剪切,从而使断面上产生二个光面,并且,由于间隙的减小而使材料受挤压的成分增大,毛面及塌角都减少,毛刺变少,断面质量最好.因此,对于普通冲裁来说,确定正确的冲裁间隙是控制断面质量的一个关键.2 冲裁间隙对尺寸精度的影响材料在冲裁过程中会产生各种变形,从而在冲裁结束后,会产生回弹,使制件的尺寸不同于凹模和凸模刃口尺寸.其结果,有的使制件尺寸变大,有的则减小.其一般规律是间隙小时,落料件尺寸大于凹模尺寸,冲出的孔径小于凸模尺寸；间隙大时,落料件尺寸小于凹模尺寸,冲出的孔径大于凸模尺寸.2冲裁间隙对冲压力的影响一般来说,在正常冲裁情况下,间隙对冲裁力的影响并不大,但间隙对卸料力、推件力的影响却较大.间隙较大时,卸料及推料时所需要克服的摩擦阻力小,从凸模上卸料或从凹模内推料都较为容易,当单边间隙大到15%~20%料厚时,卸料力几乎等于零.3 冲裁间隙对冲模寿命的影响由于冲裁时,凸模与凹模之间,材料与模具之间都存在摩擦.而间隙的大小则直接影响到摩擦的大小.间隙越小,摩擦造成的磨损越严重,模具寿命就越短,而较大的间隙,可使摩擦造成的磨损减少,从而提高了模具的寿命.10、根据图示零件,完成以下内容：1）工作零件刃口尺寸；答:1刃口尺寸如下表:4.模具总装图及主要工作零件图1-簧片2-螺钉3-下模座 4-凹模 5-螺钉 6-承导料 7-导料板 8-始用挡料销 9、26-导柱10、25-导套 11-挡料钉 12-卸料板 13-上模座 14-凸模固定板 15-落料凸模 16-冲孔凸模 17-垫板 18-圆柱销 19-导正销 20-模柄 21-防转销 22-内六角螺钉 23-圆柱销 24-螺钉总装图11．弯曲变形的特点答1 只有在弯曲中心角φ的范围内,网格才发生显具的变化,而在板材平直部分,网格仍保持原来状态.2 在变形区内,板料的外层想纤维受力而拉伸,内层纵向纤维受压而缩短.3 在弯曲变形区内板料厚度有变薄.4 从弯曲变型区域的横断面看,对于窄板和宽板各有变形情况.12．控制回弹措施有哪些答1尽量避免用过大的相对弯曲半径r/t2采用合适的弯曲工艺.3 合理设计弯曲模结构.13．产生偏移的原因是什么,控制偏移的措施是:什么答：弯曲坯料形状不对称,弯曲件两边折弯不相等,弯曲凸凹模结构对称.控制偏移的措施是:：1采用压料装置2 利用毛坯上的孔或弯曲前冲出工艺孔,用定位销插入孔中定位,使坯料无法移动.3 根据偏移量的大小,调用定位元件的位移来补偿偏移.4 对于不同零件,先成对的弯曲,弯曲后再切断.5 尽量采用对称的凸凹结构,使凹模两变圆角半径相等,凸凹间隙调整对称. 15．弯曲件设计时候要注意的问题答：1坯料定位要准确,可靠,尽可能采用坯料的孔定位,防止坯料在变形过程中发生偏移.2模具结构不应防碍坯料在弯曲过程中应有的转动和移动,避免弯曲过程中坯料产生过渡变薄和断面发生畸变.3模具结构应能保证弯曲时上,下模之间水平方向的错移力平衡.4为了减小回弹,弯曲行程结束时应使弯曲件的变形部位在模具中得到较正.5弯曲回弹量较大的材料时,模具结构上必须考虑凸凹模加工及试模时便于修正的可能性.16．拉深变形可划分为哪五个区域答1缘平面部分2 凸缘圆角部分3 筒壁部分4 底部圆角部分5 筒底部分17．影响极限拉深系数的原因有哪些答：1材料的组织与力学性能2板料的相对厚度t/D3摩擦与润滑条件4模具的几何参数除次之外还有拉深方法,拉深次数,拉深速度,拉深件形状等.18．提高拉深变形程度的措施答：1加大坯料直径 2适当的调整和增加压料力3采用带压料筋的拉深模 4采用反拉深方法19．拉深模的分内答：按使用的压力机类型部同,可分为单动机上使用的拉深模与双动机上使用的拉深模：按工序的组合程度部同,可分为单工序拉深模,复合拉深模与级进拉深模：按结构形势与使用要求部同,可分为首次拉深与后次拉深模,有压料装置与无压料装置拉深模,顺装式拉深模与倒装式拉深模,下出件拉深模与上出件拉深模. 20．拉深时产生拉裂原因控制措施答：原因为：在拉深过程中,由于凸缘变形区应力变很部均匀,靠近外边缘的坯料压应力大于拉应力,坯料应变为最大主应力,坯料有所增厚：而靠近凹模孔口的坯料拉应力大于压应力,其拉应变为最大主应力,坯料有所变薄.变薄最严重的部位成为拉深时的危险断面,当壁筒的最大拉应力超多了该危险断面的抗应力时,会产生拉裂.。

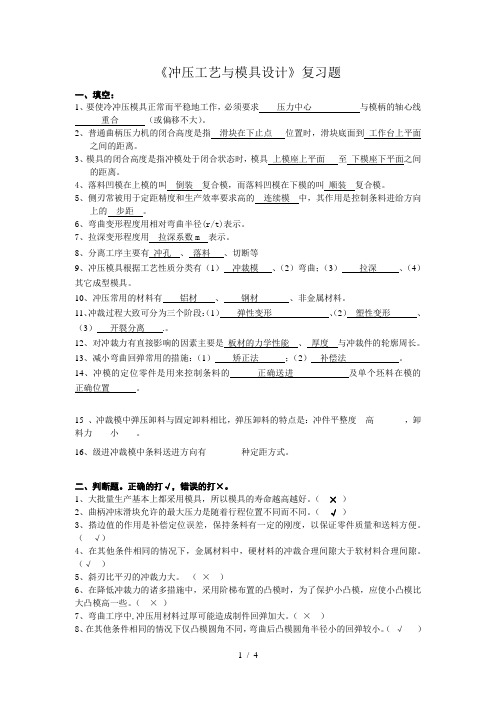

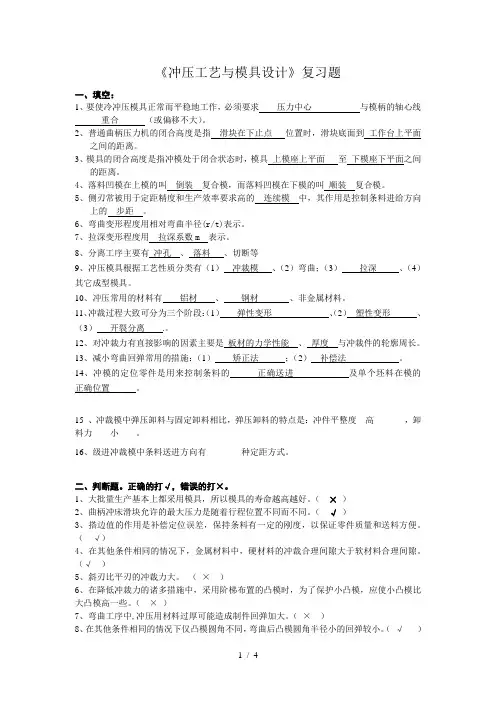

《冲压工艺与模具设计》复习题一、填空：1、要使冷冲压模具正常而平稳地工作，必须要求压力中心与模柄的轴心线重合（或偏移不大）。

2、普通曲柄压力机的闭合高度是指滑块在下止点位置时，滑块底面到工作台上平面之间的距离。

3、模具的闭合高度是指冲模处于闭合状态时，模具上模座上平面至下模座下平面之间的距离。

4、落料凹模在上模的叫倒装复合模，而落料凹模在下模的叫顺装复合模。

5、侧刃常被用于定距精度和生产效率要求高的连续模中，其作用是控制条料进给方向上的步距。

6、弯曲变形程度用相对弯曲半径(r/t)表示。

7、拉深变形程度用拉深系数m 表示。

8、分离工序主要有冲孔、落料、切断等9、冲压模具根据工艺性质分类有（1）冲裁模、（2）弯曲；（3）拉深、（4）其它成型模具。

10、冲压常用的材料有铝材、钢材、非金属材料。

11、冲裁过程大致可分为三个阶段：（1）弹性变形、（2）塑性变形、（3）开裂分离.。

12、对冲裁力有直接影响的因素主要是板材的力学性能、厚度与冲裁件的轮廓周长。

13、减小弯曲回弹常用的措施：（1）矫正法；（2）补偿法。

14、冲模的定位零件是用来控制条料的正确送进及单个坯料在模的正确位置。

15 、冲裁模中弹压卸料与固定卸料相比，弹压卸料的特点是：冲件平整度__高______ ，卸料力____小___ 。

16、级进冲裁模中条料送进方向有________种定距方式。

二、判断题。

正确的打√，错误的打×。

1、大批量生产基本上都采用模具，所以模具的寿命越高越好。

（×）2、曲柄冲床滑块允许的最大压力是随着行程位置不同而不同。

（√）3、搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。

（√）4、在其他条件相同的情况下，金属材料中，硬材料的冲裁合理间隙大于软材料合理间隙。

（√）5、斜刃比平刃的冲裁力大。

（×）6、在降低冲裁力的诸多措施中，采用阶梯布置的凸模时，为了保护小凸模，应使小凸模比大凸模高一些。

《冲压工艺及模具设计》试题1.影响金属塑性的因素有金属的组织、变形温度、变形速度、变形的应力与应变状态、金属的尺寸因素。

2. 在冲压工艺中，有时也采用加热冲压成形方法，加热的目的是提高塑性,降低变形抗力。

3. 材料的冲压成形性能包括成形极限和成形质量两部分内容。

4. 当作用于坯料变形区的拉应力的绝对值最大时，在这个方向上的变形一定是伸长变形。

5. 冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。

6. 冲裁件的切断面由圆角带、光亮带、剪裂带、毛刺四个部分组成。

7. 落料时，应以凹模为基准配制凸模,凹模刃口尺寸按磨损的变化规律分别进行计算。

8.当间隙较大时，冲裁后因材料的弹性回复使落料件尺寸尘壬凹模尺寸；冲孔件的孔径大于凸模尺寸。

9. 冲裁产生的废料可分为两类，一类是结构废料,另一类是工艺废料。

10. 相对弯曲半径厂/t 越大，则回弹量越大。

11.拉深凸模和凹模与冲裁模不同之处在于，拉深凸、凹模都有一定的圆角而不是锋利的刃口,其间隙一般稍大于板料的厚度。

12. 拉深时，凸缘变形区的起箋和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。

13.成形工序中，胀形和翻孔属于伸长类成形,成形极限主要受变形区内过大的拉应力而破裂的限制。

缩口和外缘翻凸边属于压缩类成形,成形极限主要受变形区过大的压应力而失稳的限制。

二、问答题(8X5\共40分)班级：学号:、填空题（30Xr,共30分）姓名:得分1-什么是加工硬化现象？它对冲压工艺有何影响？金属在室温下产生塑性变形的过程中，使金属的强度指标(如屈服强度、硬度)提高、塑性指标(如延伸率)降低的现象，称为冷作硬化现象。

材料的加工硬化程度越大，在拉伸类的变形中，变形抗力越大，这样可以使得变形趋于均匀，从而增加整个工件的允许变形程度。

如胀形工序，加工硬化现象，使得工件的变形均匀，工件不容易出现胀裂现象。

2.如何判定冲压材料的冲压成形性能的好坏？板料对冲压成形工艺的适应能力，称为板料的冲压成形性能。

第一章《冲压加工基本知识》复习题答案一、填空题1、冷冲压工艺是在压常温下，在压力机上，利用模具对材料施加压力，使其产生分离或塑性变形从而获得所需零件的压力加工方法。

2、要使冷冲压模具正常而平稳地工作，必须要求模具压力中心与模柄的轴心线要求重合（或偏移不大）。

3、冷冲压工序分分离工序、塑性变形工序两大类。

4、普通曲柄压力机的闭合高度是指滑块在下止点位置时，滑块底面到工作台上平面之间的距离。

模具的闭合高度是指冲模处于闭合状态时，模具上模座上平面至下模座下平面之间的距离，选择压力机时，必须使模具的闭合高度介于压力机的最大闭合高度与最小闭合高度之间。

5、具有过载保护功能的压力机是摩擦压力机。

行程可调的冲床是偏心冲床。

二、判断（正确的在括号内画“√”错误的画“×”）1、模具的闭合高度可小于压力机的闭合高度。

（√）2、大批量生产基本上都采用模具，所以模具寿命越高越好。

（×）3、如果模具的闭合高度大于冲床的最大闭合高度，就会使模具安装不上。

（√）4、曲柄冲床滑块允许的最大压力，随着行程位置不同而不同。

（√）5、个别金属材料（如铅，锡）没有冷作硬化现象，塑性很好，所以它们很适宜用拉深方法加工制件。

（×）三、选择题1、曲柄压力机可分为曲轴压力机和偏心压力机，其中偏心压力机具有 B 特点。

A、压力在全行程中均衡B、闭合高度可调，行程可调C、闭合高度可调，行程不可调D、有过载保护2、曲轴压力机的主要特点B、C。

A、行程可调B、行不可调C、行程和吨位可较大D、行程和吨位较小四、简答题1、什么是冷冲压加工？冷冲压成形加工与其它加工方法相比有何特点？答：冷冲压加工是在室温下，利用安装在压力机上的模具对料材施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

冷冲压加工与其它加工方法相比，无论在技术方面，还是在经济方面，都具有许多独特的优点，生产的制件所表现出来的高精度、高复杂程度、高一致性、高生产率和低消耗，是其它加工制造方法所不能比拟的。

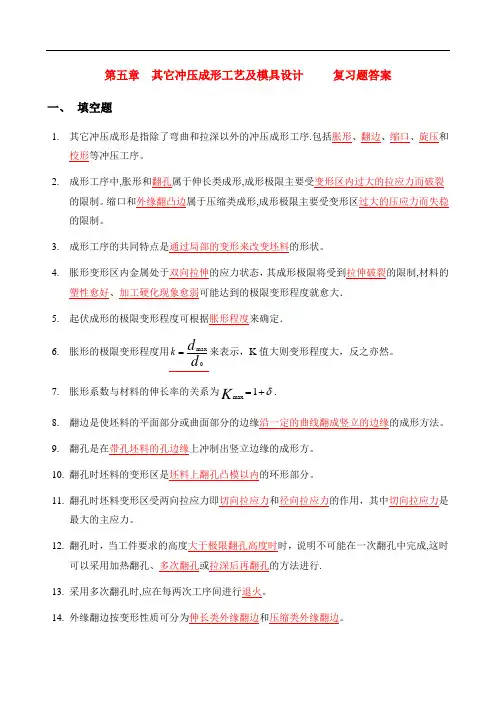

第五章其它冲压成形工艺及模具设计复习题答案 2第五章其它冲压成形工艺及模具设计复习题答案 2第五章 其它冲压成形工艺及模具设计 复习题答案一、 填空题1. 其它冲压成形是指除了弯曲和拉深以外的冲压成形工序。

包括胀形、翻边、缩口、旋压和校形等冲压工序。

2. 成形工序中，胀形和翻孔属于伸长类成形，成形极限主要受变形区内过大的拉应力而破裂的限制。

缩口和外缘翻凸边属于压缩类成形，成形极限主要受变形区过大的压应力而失稳的限制。

3. 成形工序的共同特点是通过局部的变形来改变坯料的形状。

4. 胀形变形区内金属处于双向拉伸的应力状态，其成形极限将受到拉伸破裂的限制，材料的塑性愈好、加工硬化现象愈弱可能达到的极限变形程度就愈大。

5. 起伏成形的极限变形程度可根据胀形程度来确定。

6. 胀形的极限变形程度用d d k 0max =来表示，K 值大则变形程度大，反之亦然。

7. 胀形系数与材料的伸长率的关系为δ+=1max K 。

8. 翻边是使坯料的平面部分或曲面部分的边缘沿一定的曲线翻成竖立的边缘的成形方法。

9. 翻孔是在带孔坯料的孔边缘上冲制出竖立边缘的成形方。

10. 翻孔时坯料的变形区是坯料上翻孔凸模以内的环形部分。

11. 翻孔时坯料变形区受两向拉应力即切向拉应力和径向拉应力的作用，其中切向拉应力是最大的主应力。

12. 翻孔时，当工件要求的高度大于极限翻孔高度时时，说明不可能在一次翻孔中完成，这时可以采用加热翻孔、多次翻孔或拉深后再翻孔的方法进行。

13. 采用多次翻孔时，应在每两次工序间进行退火。

14. 外缘翻边按变形性质可分为伸长类外缘翻边和压缩类外缘翻边。

15.伸长类外缘翻边的特点是，坯料变形区主要在切向拉应力的作用下产生切向的伸长变形，边缘容易拉裂。

16.压缩类外缘翻边变形区主要为切向受压，在变形过程中，材料容易失稳起皱。

17.在缩口变形过程中，坯料变形区受切向和径向压应力的作用，而切向压应力是最大的主应力，使坯料直径减小，壁厚和高度增加，因而切向可能产生失稳起皱的现象。

<<冲压工艺与模具设计>>试题库及答案一填空题1．冷冲压的优点有：生产率高、操作简便，尺寸稳定、互换性好，材料利用率高。

2．冷冲压是利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种加工方法。

3．一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都提高，同时塑性指标降低，这种现象称为冷作硬化。

4．拉深时变形程度以拉深系数m 表示，其值越小，变形程度越大。

5．材料的屈强比小，均匀延伸率大有利于成形极限的提高。

6．冲裁件的断面分为圆角，光面，毛面，毛刺四个区域。

7．翻孔件的变形程度用翻孔系数K 表示，变形程度最大时，口部可能出现开裂8．缩孔变形区的应力性质为双向压缩应力，其可能产生的质量问题是失稳起皱9．精冲时冲裁变形区的材料处于三向压应力，并且由于采用了极小的间隙，冲裁件尺寸精度可达IT8-IT6级。

10．冷冲压模具是实现冷冲压工艺的一种工艺装备。

11．落料和冲孔属于分离工序，拉深和弯曲属于成形工序。

12．变形温度对金属塑性的影响很大，一般来说，随着变形温度的升高，塑性提高，变形抗力降低。

14．材料在塑性变形中，变形前的体积等于变形后的体积，用公式来表示即：ε1+ε2+ε3=0 。

15．冲裁的变形过程分为弹性变形，塑性变形，断裂分离三个阶段。

16．冲裁模工作零件刃口尺寸计算时，落料以凹模为基准，冲孔以凸模为基准，凸模和凹模的制造精度比工件高2-3级。

17．冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差，确保冲出合格的制件。

18．弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的，校正弯曲比自由弯曲时零件的尺寸精度要高。

19．拉深时可能产生的质量问题是起皱和开裂21用于实现冷冲压工艺的一种工艺装备称为冲压模具。

22冲压工艺分为两大类，一类叫分离工序，一类是变形工序。

冲压工艺与模具设计试题库及答案(考试必备)冲压工艺与模具设计试题库及答案一填空题1.冷冲压的优点有: 生产率高、操作简便,尺寸稳定、互换性好,材料利用率高。

2.冷冲压是利用安装在压力机上的模具对材料施加压力 ,使其产生分离或塑性变形 ,从而获得所需零件的一种加工方法。

3.一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加,所有的强度、硬度都提高 ,同时塑性指标降低 ,这种现象称为冷作硬化。

4.拉深时变形程度以拉深系数m 表示,其值越小,变形程度越大。

5.材料的屈强比小 ,均匀延伸率大有利于成形极限的提高。

6.冲裁件的断面分为圆角,光面,毛面,毛刺四个区域。

7.翻孔件的变形程度用翻孔系数K表示,变形程度最大时,口部可能出现开裂8.缩孔变形区的应力性质为双向压缩应力,其可能产生的质量问题是失稳起皱9.精冲时冲裁变形区的材料处于三向压应力,并且由于采用了极小的间隙,冲裁件尺寸精度可达IT8-IT6级。

10.冷冲压模具是实现冷冲压工艺的一种工艺装备。

11.落料和冲孔属于分离工序 ,拉深和弯曲属于成形工序。

12.变形温度对金属塑性的影响很大,一般来说,随着变形温度的升高,塑性提高,变形抗力降低。

13.压力机的标称压力是指滑块在离下止点前某一特定位置时,滑块上所容许承受的最大作用力。

14.材料在塑性变形中,变形前的体积等于变形后的体积,用公式来表示即: ε1+ε2+ε30。

15.冲裁的变形过程分为弹性变形 , 塑性变形 , 断裂分离三个阶段。

16.冲裁模工作零件刃口尺寸计算时,落料以凹模为基准,冲孔以凸模为基准,凸模和凹模的制造精度比工件高2-3级。

17.冲裁件之间及冲裁件与条料侧边之间留下的余料称作搭边。

它能补偿条料送进时的定位误差和下料误差,确保冲出合格的制件。

18.弯曲零件的尺寸与模具工作零件尺寸不一致是由于弯曲回弹而引起的 ,校正弯曲比自由弯曲时零件的尺寸精度要高。

19.拉深时可能产生的质量问题是起皱和开裂20在室温下,利用安装在压力机上的模具对被冲材料施加一定的压力,使之产生分离和塑性变形,从而获得所需要形状和尺寸的零件(也称制件)的一种加工方法。

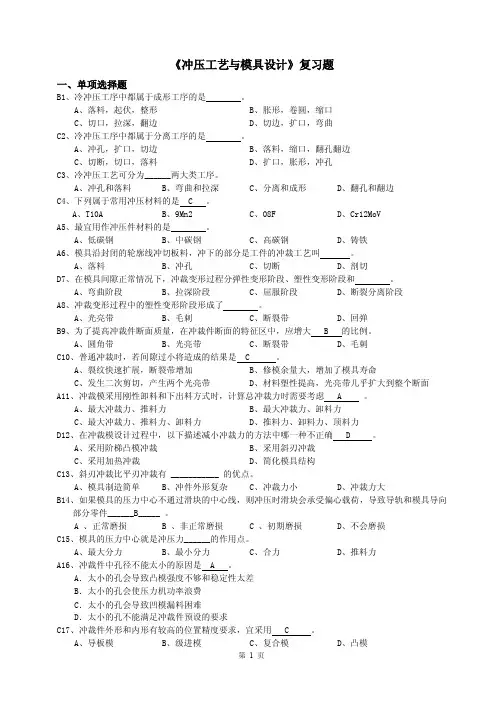

《冲压工艺与模具设计》复习题一、单项选择题B1、冷冲压工序中都属于成形工序的是。

A、落料，起伏，整形B、胀形，卷圆，缩口C、切口，拉深，翻边D、切边，扩口，弯曲C2、冷冲压工序中都属于分离工序的是。

A、冲孔，扩口，切边B、落料，缩口，翻孔翻边C、切断，切口，落料D、扩口，胀形，冲孔C3、冷冲压工艺可分为______两大类工序。

A、冲孔和落料B、弯曲和拉深C、分离和成形D、翻孔和翻边C4、下列属于常用冲压材料的是C。

A、T10AB、9Mn2C、08FD、Cr12MoVA5、最宜用作冲压件材料的是。

A、低碳钢B、中碳钢C、高碳钢D、铸铁A6、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫。

A、落料B、冲孔C、切断D、剖切D7、在模具间隙正常情况下，冲裁变形过程分弹性变形阶段、塑性变形阶段和。

A、弯曲阶段B、拉深阶段C、屈服阶段D、断裂分离阶段A8、冲裁变形过程中的塑性变形阶段形成了。

A、光亮带B、毛刺C、断裂带D、回弹B9、为了提高冲裁件断面质量，在冲裁件断面的特征区中，应增大 B 的比例。

A、圆角带B、光亮带C、断裂带D、毛刺C10、普通冲裁时，若间隙过小将造成的结果是 C 。

A、裂纹快速扩展，断裂带增加B、修模余量大，增加了模具寿命C、发生二次剪切，产生两个光亮带D、材料塑性提高，光亮带几乎扩大到整个断面A11、冲裁模采用刚性卸料和下出料方式时，计算总冲裁力时需要考虑 A 。

A、最大冲裁力、推料力B、最大冲裁力、卸料力C、最大冲裁力、推料力、卸料力D、推料力、卸料力、顶料力D12、在冲裁模设计过程中，以下描述减小冲裁力的方法中哪一种不正确 D 。

A、采用阶梯凸模冲裁B、采用斜刃冲裁C、采用加热冲裁D、简化模具结构C13、斜刃冲裁比平刃冲裁有 ___________ 的优点。

A、模具制造简单B、冲件外形复杂C、冲裁力小D、冲裁力大B14、如果模具的压力中心不通过滑块的中心线，则冲压时滑块会承受偏心载荷，导致导轨和模具导向部分零件______B_____ 。

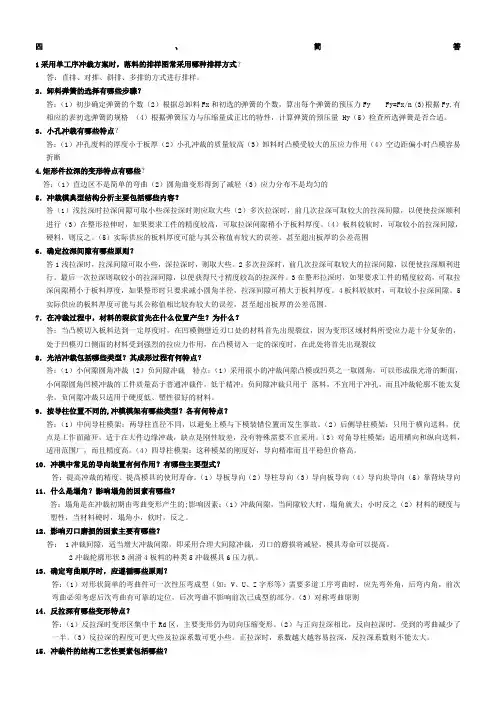

四、简答1采用单工序冲裁方案时，落料的排样图常采用哪种排样方式？答：直排、对排、斜排、多排的方式进行排样。

2．卸料弹簧的选择有哪些步骤？答：（1）初步确定弹簧的个数（2）根据总卸料Fx和初选的弹簧的个数，算出每个弹簧的预压力Fy Fy=Fx/n (3)根据Fy,有相应的表初选弹簧的规格（4）根据弹簧压力与压缩量成正比的特性，计算弹簧的预压量 Hy（5）检查所选弹簧是否合适。

3．小孔冲裁有哪些特点？答：（1）冲孔废料的厚度小于板厚（2）小孔冲裁的质量较高（3）卸料时凸模受较大的压应力作用（4）空边距偏小时凸模容易折断4.矩形件拉深的变形特点有哪些？答：（1）直边区不是简单的弯曲（2）圆角曲变形得到了减轻（3）应力分布不是均匀的5．冲裁模典型结构分析主要包括哪些内容？答（1）浅拉深时拉深间隙可取小些深拉深时则应取大些（2）多次拉深时，前几次拉深可取较大的拉深间隙，以便使拉深顺利进行（3）在整形拉伸时，如果要求工件的精度较高，可取拉深间隙稍小于板料厚度。

（4）板料较软时，可取较小的拉深间隙，硬料，则反之。

（5）实际供应的板料厚度可能与其公称值有较大的误差，甚至超出板厚的公差范围6．确定拉深间隙有哪些原则？答1浅拉深时，拉深间隙可取小些，深拉深时，则取大些。

2多次拉深时，前几次拉深可取较大的拉深间隙，以便使拉深顺利进行。

最后一次拉深则取较小的拉深间隙，以便获得尺寸精度较高的拉深件。

3在整形拉深时，如果要求工件的精度较高，可取拉深间隙稍小于板料厚度，如果整形时只要求减小圆角半径，拉深间隙可稍大于板料厚度。

4板料较软时，可取较小拉深间隙。

5实际供应的板料厚度可能与其公称值相比较有较大的误差，甚至超出板厚的公差范围。

7．在冲裁过程中，材料的裂纹首先在什么位置产生？为什么？答：当凸模切入板料达到一定厚度时，在凹模侧壁近刃口处的材料首先出现裂纹，因为变形区域材料所受应力是十分复杂的，处于凹模刃口侧面的材料受到强烈的拉应力作用，在凸模切入一定的深度时，在此处将首先出现裂纹8．光洁冲裁包括哪些类型？其成形过程有何特点？答：（1）小间隙圆角冲裁（2）负间隙冲裁特点：（1）采用很小的冲裁间隙凸模或凹莫之一取圆角，可以形成很光滑的断面，小间隙圆角凹模冲裁的工件质量高于普通冲裁件，低于精冲；负间隙冲裁只用于落料，不宜用于冲孔，而且冲裁轮廓不能太复杂。
