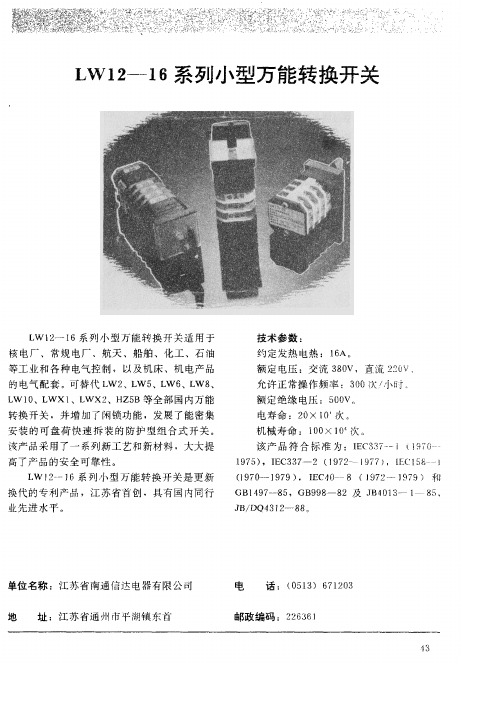

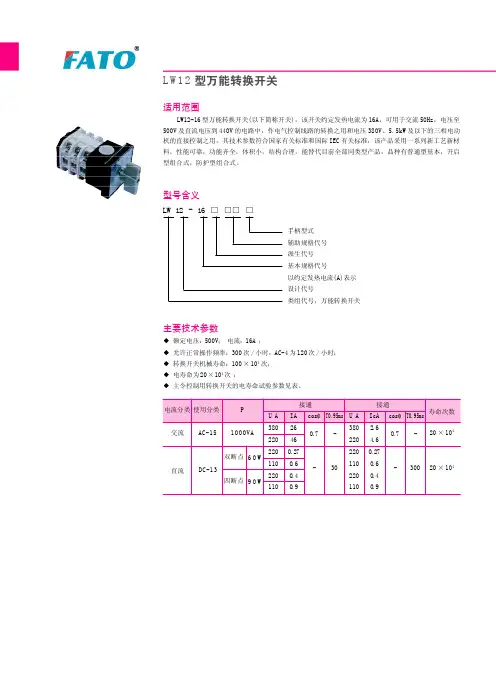

LW12-16-系列万能转换开关

万能转换开关相关知识及选型型号，这应该是最详细的了！在工厂应用中,用的最多的可能就是转换开关了,今天我们介绍一下,万能转换开关相关知识与选型型号.万能转换开关主要用于额定工作电压AC380V/50Hz、额定电流至160A及DC220V及以下的各种电气控制线路的转换、电压表、电流表的换相测量控制、配电装置线路转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

万能转换开关分类国内现有的LW2、LW4、LW5、LW6、LW8、LW12、LW15、LW16、LW26、LW30、LW39、CA10、HZ5、HZ10、HZ12等各类开关以及进口设备上的万能转换开关，使用广泛。

万能转换开关有挂锁型开关和暗锁型开关(63A及以下),可用作重要设备的电源切断开关,防止误操作以及控制非授权人员的操作。

昌晖仪表提示最常用万能转换开关有LW5、LW6和LW12系列。

打开今日头条，查看更多精彩图片1、LW5-16系列万能转换开关按用途分有主令控制和控制5.5kW 及以下的小容量电动机用两种；LW5-16系列万能转换开关按操作方式分定位型和子复位型两种；LW5-16系列万能转换开关按操作器外形分有旋钮式和球形捏手式两种。

3、LW5-16系列主令控制用万能转换开关选型LW5-16 □ □/□| | |-------------------------------------------接触系统节数| |----------------------------------------------操作图编号|--------------------------------------------------特征代号（见上表）4、LW5-16系列直接控制电动机用万能转换开关选型LW5-16 5.5 □/□| |------------------------------------------接触系统节数（有1-16节）|----------------------------------------------用途代码Q1--------直接启动Q2--------直接启动N---------可逆转换S---------双速电动机变速SN--------双速电动机变速、逆转5、LW5-16系列万能转换开关外形和安装尺寸LW6系列万能转换开关LW6系列万能转换开关主要适用于交流50Hz，额定工作电压至380V，直流电压至220V的机床控制电路中，实现各种线路的控制和转换，也可用于其它场合控制线路的转换，例如电磁线圈，电气测量仪表和伺服电动机等。

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

1518 542. 将每一档各对触头的通断情况填入表格中，通用“x”表示，断用“ ”表示。

3. 164533303.1516174.322216421641610164582110116 200001605.6.7.8.9.。

接 点 图 表Contact Table Of Contactor第一版080829北 京 正 林 电 器 辅 件 厂The Zheng Lin Electric Apparatus Of BeiJing Complements A Factory[]目 录开关型号简介LW12系列分合闸控制开关1层电容器柜调节开关电动机操作开关常用接点表电流测量转换开关电压测量转换开关有0位双掷开关一般通断开关10层9层7层5层2层8层6层4层3层特殊型号添加164756743226259503485442231469.............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Zhenglin 北京正林电器辅件厂LW12-16系列、LW5-16系列开关简介1.简介:LW12系列/LW5系列万能转换开关，适用于交流50Hz，电压至500V 及直流电压至440V 的电路中，作电气控制线路（控制电磁线圈、电气测量仪表和伺服电动机）的转换之用和电压是380V、5.5Kw 及以下的三相鼠笼型异步电动机的直接控制（起动、换向、变速）之用。

变电所操作电源二次回路设计建设综合勘察研究设计院有限公司 苏 静摘要：以10kV变电所为载体进行操作电源二次回路设计：作为直流操作电源（蓄电池操作电源）的充电电源的进线柜的设计；直流操作电源的设计；直流操作电源的载体直流屏布置图的设计。

关键词：不平衡电流；励磁涌流；全波傅立叶算法；硬件系统变电所是用来对电力系统中的电能（包括电压和电流）进行变换、集中和分配的场所。

在变电所中，为了用户得到质量高且安全性能高的电能，进行电压的变换和电气设备、输送电能的电缆的保护[1]。

变电站致力于从综合自动化模式向信息快速化、数字模块化和人工智能化的方向转变。

变电站二次接线是电力系统生产过程的重要组成部分，对安全生产、运行和维护的电力系统具有非常重要的作用，是经济、安全运行的重要保障，二次回路故障经常损坏或影响电力生产的正常运行[2-4]。

1955年前国内发电厂和变电站的建设规模较小，其直流操作电源系统大多采用110kV、单母线和不带端电池的蓄电池组，1956年后发电厂和变电站的建设规模增大。

1984年后随着欧美设计技术的引进以及发电厂和变电站建设规模的不断增大，在直流操作电源系统的设计上又开始普遍采用单母线接线和不带端电池的蓄电池组，对于控制负荷则推行采用110V电压，而动力负荷则采用220V电压。

这一期间设计的主导思想是以适当加大蓄电池的容量、允许电压有较大的波动范围为代价达到简化接线、提高可靠性目的。

对于220kV及以下电压等级的变电站一般由一组蓄电池组构成的直流操作电源；对于容量较大和500kV以上的大型变电站则装设由两组蓄电池组构成的直流操作电源；对于220kV的变电站，2002年国家电力公司要求全部装设两组蓄电池组[5,6]。

这一发展过程表明，随着大机组、超高压工程的发展人们更加关注的是直流电源的可靠性，并为此提高电池组的容量和增加数量，普遍采用单母线连接方式，提高工程造价。

1 变电所操作电源1.1 操作电源的基本要求为确保电源的基本要求、确保电源运行的可靠性，最好安装具有独立存储功能的直流电源；具有足充的可供三种负载运行的电能，保证一次系统和二次系统对电源的需求，即便是一次系统出现问题时二次系统也可放心使用[7]；具有蓄电池的直流操作电源系统，当电池充电或检查放电时直流负载不应影响正常供电；使用寿命长，更少的维护工作，设备投资少，低噪音的干扰，布置面积小。

万能转换开关（百科）概述常用产品简介万能转换开关单层结构示意图万能转换开关，是一种多档位、多段式、控制多回路的主令电器，当操作手柄转动时，带动开关内部的凸轮转动，从而使触点按规定顺序闭合或断开。

结构组成万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。

它由操作机构、定位装置和触点等三部分组成。

触点为双断点桥式结构，动触点设计成自动调整式以保证同短时的同步性。

静触点装在触点座内。

主要用途万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

编辑本段常用产品图2:某LW5万能转换开关的使用说明常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

万能转换开关的选型1．LW5系列万能转换开关本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路，作主电路或电气测量仪表的转换开关及配电设备的遥控开关；也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。

组合开关HZ3系列-1 组合开关HZ3系列-2 组合开关HZ5系列-1 组合开关HZ5系列-2 组合开关HZ5B系列-1 组合开关HZ5B系列-2 组合开关HZ5B系列-3 组合开关HZ10系列-1 组合开关HZ10系列-2 组合开关HZ10系列-3 组合开关BHZ51系列万能转换开关LW2系列-1 万能转换开关LW2系列-2 万能转换开关LW2系列-3 万能转换开关LW4系列万能转换开关LW5-16系列-1 万能转换开关LW5-16系列-2 万能转换开关LW5-16系列-3 万能转换开关LW6系列-1 万能转换开关LW6系列-2 万能转换开关LW8系列-1 万能转换开关LW8系列-2 万能转换开关LW12-16系列-1 万能转换开关LW12-16系列-2 万能转换开关LW12-16系列-3 万能转换开关LW15-16系列-1 万能转换开关LW15-16系列-2 万能转换开关LW15-16系列-3 万能转换开关LWX1LWX1B系列-1 万能转换开关LWX1LWX1B系列-2 万能转换开关3LB系列-1 万能转换开关3LB系列-2 断路器DW15系列-1 断路器DW15系列-2 断路器DW17系列-1 断路器DW17系列-2 断路器DW17系列-3 断路器CDB1系列-1 断路器CDB1系列-2 断路器CDB1系列-3 断路器CDB3系列-1 断路器CDB3系列-2 断路器CDB6L系列断路器CDB7L系列断路器CDM1系列断路器CDM10L系列断路器DZ5系列-1 断路器DZ5系列-2 断路器DZ5系列-3 断路器DZ10LE系列断路器DZ12系列-1 断路器DZ12系列-2 断路器DZ15系列-1 断路器DZ15系列-2 断路器DZ15LE系列-1 断路器DZ15LE系列-2 断路器DZ20系列-1 断路器DZ20系列-2 断路器DZ20系列-3 断路器DZ20系列-4断路器DZ20LE系列-1 断路器DZ20LE系列-2 断路器DZ20LE系列-3 断路器DZ47系列-1 断路器DZ47系列-2 断路器DZ47系列-3 断路器DZ47LE系列断路器DZ108系列-1 断路器DZ108系列-2 断路器DZ108系列-3 断路器DZ230系列断路器总汇1 断路器总汇2 刀开关HDHS系列刀开关HDHS系列负荷开关HK2系列负荷开关HH3HH4系列隔离开关Q系列-1 隔离开关Q系列-2 隔离开关HR3系列-1 隔离开关HR3系列-2 隔离开关HR5系列-1 隔离开关HR5系列-2 隔离开关HR6系列隔离开关HR17系列-1 隔离开关HR17系列-2 隔离开关HRT0系列-1 隔离开关HRT0系列-2 隔离开关HRG-25系列隔离开关HRG-25系列隔离开关HL32系列声控开关SGK系列-1 声控开关SGK系列-2 光控开关AS系列-1 光控开关AS系列-2 气压自动开关GYD系列-1 气压自动开关GYD系列-2 倒顺开关KO3系列-1 倒顺开关KO3系列-2 倒顺开关KO5-M系列-1 倒顺开关KO5-M系列-2 倒顺开关HY2系列脚踏开关 GYD系列所压自动开关适用于装载电动机功率55KW及以下的微型空气压缩机作控制电动机的起动运转和停止之用该开关与磁力起动器或其他合适的继电器联接后也可适用于排气量1m2min及以下的微型空气压缩机气压自动开关装上空压机配套使用后可以节省人力节约耗电延长空压机及电动机的寿命 DZ47断路器由塑料外壳操作机构触头灭弧系统脱扣机构等组成外壳采用了高阻燃高强度的特种塑料抗冲击能力强重量轻断路器操作机构的零件采用了高强度塑料制品在确保灵敏可靠的同时获得了最低的转动惯量使从短路故障开始到脱扣机构动作的时间很短脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成触头灭弧系统则采用了特殊的导弧角和过道灭弧室具有显著的限流特性DZ47系列小型断路器适用于交流50Hz60Hz额定工作电压为230V400V及以下额定电流至63A 的电路中主要用于现代建筑物的电气线路及设备的过载短路保护亦适用于线路的不频繁操作及隔离 DZ47LE漏电断路器适用于交流50Hz额定电压至400V的线路中作漏电保护之用当人触电或电路泄漏电流超过规定值时能在极短的时间内自动切断电源保障人身安全和防止设备因发生泄漏电流造成的事故同时也具有过载和短路保护功能亦可在正常情况下作为不频繁转换之用 DZ108系列塑壳式断路器用于交流50Hz～60H z额定电压至660V额定电流0 16～63A电路中作电动机的过载短路保护 HD系列适用于交流50Hz额定电压至380V直流至440V额定电流至1500A的成套配电装置中作为不频繁地手动接通和分断交直流电路或作隔离开关用其中1中央手柄工的单投和双投刀开关上主要用于磁力站不切断带有电流的电路作隔离开关之用2侧面操作手柄式刀开关主要用于动力箱中3中央正面杠杆操作机构刀开关主要用于正面操作后面维修的开关柜中操作机构装在正前方4侧方正面操作机械式刀开关主要用于正面两则操作前面维修的开关柜中操作机构可以在柜的两侧安装5装有灭弧室的刀开关可以切断电流负荷其他刀开关只作隔离开关使用本型开关是用于工矿企业机关学校的电器装置农村电田径排灌和电热照明等各种配电设备中供手动不步伐的接通和分断负荷电器及短路保护在适当降低容量使用时也可作为交流感应电动机的不步伐直接启动及停止之用本开关应装置在下列地点1海拔高度不超过1000米2周围空气温度在40度至-30度范围内3空气的相对湿度不大于854在无爆炸的介质中且介质中无足以腐蚀金属和破绝缘的气体与尘埃的地方包括电尘埃5有防雨水雪设备的地方6无显著摇动和冲击震动的地方 HH3HH4系列负荷开关适用于交流频率50Hz额定工作电压至350V额定工作电流至200A的电路中可作为手动不频繁地接通与分断有负载电路的过载与短路保护之用 Q系列开关Q系列开关主要用在短路电流大功率因数低的供配电线路中作手动不频繁操作的主开关尤其适合于安装在抽屉式低压成套装置中 HR3系列熔断器式隔离开关一适用范围 HR3系列HR5系列HR6系列熔断器式隔离开关其名称相同但结构各不相同功能基本相同熔断器式隔离开关是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关 HR5系列熔断器式隔离开关型号HR3系列HR5系列HR6系列熔断器式隔离开关其名称相同但结构各不相同功能基本相同熔断器式隔离开关是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关 HR6系列熔断器式隔离开关一适用范围HR3系列HR5系列HR6系列熔断器式隔离开关其名称相同但结构各不相同功能基本相同熔断器式隔离开关是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关 HR17系列熔断器式隔离开关 HR17系列熔断器式隔离开关是具有国际90年代中期先进水平的产品其额定绝缘电压为8 00V额定工作电压至690V额定工作电流至630A 额定频率为50Hz有高短路电流的配电和电动机电路中用作电源开关隔离开关和应急开关并作电路保护之用但一般不作为直接开闭单台电动机之用HRTO系列熔断器式隔离开关《石板式》熔断器式隔离开关是以熔断体或带有熔断体的载熔件以作为动触头的一种隔离开关隔离开关是具有隔离功能的开关隔离功能是指为了安全通过把电器或某一部分同所有电源分开以达到切断电器或某一部分的电源功能 HRG-25防护式熔断器开关以下简称开关体积小巧结构新颖性能优良可靠外壳采用具有阻燃性的优质工程塑料制成使本开关更具安全性开关主要用于宾馆公寓高层建筑车站工矿企业车间实验室等单位的照明线路以及小型动力设备机床的控制线路作为手动不频繁地接通和分断有负载电路及小容量线路的短路保护之用可替代同类型的进口产品结构特性1开关由手柄操作机构触头系统及熔断丝组成全部安装在瓷底板上由塑料外壳封闭动触头呈滚子形装于手柄下部操作时快分快合所以触头磨损小寿命长安全可靠2短路保护采用熔断丝保护装换方便分断容量符合标准3为方便用户在产品罩壳上设一备件盒内装熔丝备件五根 HL32隔离开关适用于交流50Hz额定电压400V及以下额定电流在100A及以下的场所用作电源在负载情况下的频繁操作具有明显合断状态指示超长寿命等优点该产品符合IEC60947-3GB140483标准的要求 SGK系列声光控自动灯开关是集现代声光光学自动控制技术为一体白天或光线较强时在光控电路作用下开关自锁音响不作用照明灯不亮在夜间或光线较暗时开关自动进入预备工作状态此时有来人的脚步或拍手等响声时开关自动接通延时40秒左右关断该开关无任何触摸部位特别适用于楼梯过道走廊的灯光控制即避免了摸黑打开关的麻烦又避免灯炮常明因此使用本产品即安全又方便节电率达90新建楼房安装本产品还可节省回头线它是替代按位式机械式触模式等开关理想产品技术性能及特点型号AS 电压AC220V±10频率50-60Hz 负载电流3A 6A 10A 15A环境温度-5℃～60℃自身最大功耗20W电气连接当应用于水银灯或日光灯时应将此装置接到镇流器的初级而且为安全起见应先接红线当应用于白炽灯时应将黑线和兰线接地线接电源红线和兰线接负载 AS型光控路灯自动开关是根据半导体元件的光电转换特性设计制作的一盏新颖的光电开关它是由一只经过密封的Cds光敏电阻和快速联动的双金属片的组成在<a name=baidusnap0></a>黄昏</B>和黎明时分可根据大自然光线的变化自动控制路灯的开户和关断从而达到路灯自动控制和节约能源的目的它可以用支架方便地安装在木材金属和混凝土电杆上而且可在任何天气条件下工作由于它具有设计新颖安装可靠体积小重量轻安装方便使用寿命长价格低廉等优点而被广泛应用于街灯高速公路工厂花园港口机场农场公园学校和其它场所二技术性能及特点型号AS 电压AC220V±10频率50-60Hz 负载电流3A 6A 10A 15A环境温度-5℃～60℃自身最大功耗20W电气连接当应用于水银灯或日光灯时应将此装置接到镇流器的初级而且为安全起见应先接红线当应用于白炽灯时应将黑线和兰线接地线接电源红线和兰线接负载一适用范围HZW1 3LB3ST1 系列万能转换开关组合开关主要用于三相异步电动机负荷起动转向以及作为主电路和辅助电路转换之用可全面代替HZ10HZ12LW5LW6HZ5HZ5S等转换开关二结构特性本开关采用组合式结构由定位系统限位系统接触系统及面板手柄等组成接触系统采用桥式双断点结构绝缘基座分为1～10节共10种定位系统采用棘瓜式结构可获360°旋转范围内有90°60°45°30°定位相应实现4位6位8位12位的开关状态 DW15系列万能式断路器一适用范围DW15系列万能式断路器以下简称断路器的额定电流为100A至4000A限流断路器至6 30A额定电压交流50Hz400V至1140V该断路器主要在配电网络中用作分配电能和保护线路及电源设备的过载欠电压和短路D W15-200400630也能在交流50Hz400V电网中用来保护电动机的过载欠电压和短路在正常条件下断路器可作为线路不频繁转换及电动机不频繁起动之用 DW17系列万能式断路器一适用范围DW17系列万能式断路器以下简称断路器适用于交流50Hz电压400V690V 电流至4000A的配电网络中用来分配电能和用作配电线路及电源免受过载欠电压短路等保护之用同时在正常条件下可作为线路的不频繁转换之用1250A以下的断路器在交流50Hz电压400V网络中可用来作电动机的过载短路保护同时在上述条件下也可作为电动机的不频繁起动之用断路器是采用立体式的积木结构分为四个壳架电流等级即630～1650A一个壳架电流等级2 ～2505A一个壳架电流等级3200～3205A 一个壳架电流等级4000A～4005A 一个壳架等级四个壳架以630～1605A壳架为基础其它壳架则根据不同的额定电流采用积木式结构拼装而成断路器由框架触头系统灭弧系统脱扣器操作机构抽屉座插刀座及二次接线回路组成总体结构分固定式和抽屉式两种抽屉式附有加长导轨以利于用户的维修接线方式有垂直进出线水平进出线操作方式有手动操作电动操作和预贮能操作断路器的过电流脱扣器由瞬时脱扣器长延时脱扣器和短延时脱扣器组成用户可根据使用要求进行组合实现一段二段或三段保护 CDB1断路器系列CDB1系列小型断路器适用于交流50Hz额定工作电压为230V400V 及以下额定电流至6 3A的电路中主要用于现代建筑物的电气线路及设备的过载短路保护亦适用于线路的不频繁转换之用该产品适用于工矿企业高层建筑业商业和民用住宅等各种场所结构特征1CDB1系列小型断路器由塑料外壳操作机构触头灭弧系统脱扣机构等组成外壳采用了高阻燃高强度的特种塑料抗冲击能力强重量轻断路器操作机构的零件采用了高强度塑料制品在确保灵敏可靠的同时获得了最低的转动惯量使从短路故障开始到脱扣机构开始动作的时间很短脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成触头灭弧系统则采用特殊的导弧角和过道灭弧室具有显著的限流特性2断路器设计成可在侧面拼装各种附件如漏电脱扣器分励脱扣器欠压脱扣器辅助触头报警器等附件3断路器可采用两种接线方式即采用母线接线方式和导线接线4脱扣机构的电磁脱扣部分由电磁线圈铁芯及可调弹簧组成通过转轴调节弹簧来控制短路电流的大小使短路保护电流任意可调热脱扣部分利用双金属元件的热特性即对不同电流具有不同的弯曲程度以实现过载保护5灭弧系统利用引弧角和灭弧罩之间的配合使电弧在灭弧室内快速的熄灭 CDB3系列小型断路器CDB3系列小型断路器主要适用于交流50Hz60Hz额定工作电压为230V400V及以下额定电流至32A的电路中该断路器主要用于现代建筑物的电气线路及设备的过载短路保护它广泛地应用在家庭宾馆公寓医院工矿企业等场合作为支路开关亦适用于线路的不频繁操作及隔离结构特征 CDB3系列小型断路器结构尺寸紧凑在18mm宽度内具有两个极PN 特别适合于家用和派生漏电断路器断路器绝缘壳体内装有触头灭弧系统四连杆速动机构和热－电磁脱扣器其结构与不同的脱扣电流相对应 CDM6L系列漏电断路器适用范围CDM6L系列漏电断路器主要适用于交流50Hz单相220V三相 380V额定电流至63A的电路中主要为人身触电和设备漏电保护之用并可用作线路的过载及短路保护结构特征本系列漏电断路器系电流动作型电子式漏电断路器由高导磁材料制造的零序电流互感器电子组件板漏电脱扣器和CDM12断路器组成被保护电路有漏电或人身触电时通过零序电流互感器的矢量和不等于零互感器二次线圈则产生电压并经电子电路放大当达到整定值时通过漏电脱器在 01秒内切断电源从而起到触电和漏电保护作用CDB7L系列漏电断路器适用范围CDB7L系列漏电断路器主要适用于交流50Hz60Hz额定电压 230V400V 额定电流至63A的线路中具有漏电触电过载短路等保护功能还可根据需要增加过压保护功能主要用于建筑照明和配电系统的保护结构特征CDB7L系列漏电断路器由CDB7高分断小型断路器和漏电脱扣器拼接而成漏电断路器系电流动作型电子式漏电断路器主要由零序电流互感器电子组件板漏电脱扣器及带有过载和短路保护的断路器组成CDM1系列塑壳式断路器一适用范围CDM1系列断路器主要用于交流50Hz额定工作电压690V及以下额定电流630A及以下的配电网络中作为分配电能和保护线路及电源设备的过载欠电压和短路壳架等级额定电流4 00A及以下的断路器也可作为电动机的过载欠电压和短路保护在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用二结构特征CDM1系列断路器采用金属喷流控制技术 VJC 限流性能好大大提高分断能力在灭弧室和静触头上分别装引弧板提高灭弧能力飞弧距离短在传动机构上采用双锁扣机构工作可靠耐振动传动轴为整体结构刚性好不变形且动触头座设在传动轴上三相触头同步性好结构简单是高分断能力断路器的理想分断结构 CDM10L系列漏电断路器适用范围CDM10L系列漏电断路器主要适用于交流50Hz额定电压380V 额定电流至400A的电路中作触电漏电保护用也可用来防止因设备绝缘损坏产生接地故障而引起的火灾危险并可用于线路的不频繁转换及电动机的不频繁起动之用结构特征本系列漏电断路器系电流动作型电子式漏电断路器主要由零序电流互感器电子组件板漏电脱扣器及带有过载和短路保护的断路器组成全部零部件安装在一个塑料外壳中当被保护线路中有漏电或人身触电时只要漏电电流I△n达到动作值零序电流互感器的二次绕组输出一个信号经电子组件板放大并触发可控硅带动脱扣器动作使断路器断开从而切断电源起到漏电和触电保护作用 DZ5系列塑壳式断路器适用于交流50Hz额定工作电压至380V额定电流至0 15～50A的电路中保护电动机用断路器用来保护电动机的过载和短路配电用断路器在配电网络中用来分配电能和作为线路及电源设备的过载和短路保护之用亦可分别作为电动机不频繁起动及线路的不频繁转换之用DZ5-20系列塑壳断路器由模塑件操作机构热脱扣器电磁脱扣器触头系统灭弧系统等组成具有过载和短路保护功能DZ5-50系列塑壳断路器由触头系统连杆机构脱扣器及模塑件等组成除主触头外还带有辅助触头采用液压式电磁脱扣器作为过载和短路保护因此脱扣器的电流整定值不受周围环境温度的影响DZ10LE系列漏电断路器用于交流50Hz额定电压380V额定电流至630A的电路中作触电漏电保护用也可用来防止因设备绝缘损坏产生接地故障而引起的火灾危险可用于线路不频繁转换及电动机不频繁起动用 DZ12-60塑壳式断路器体积小巧结构新颖性能优良可靠主要装在照明配电箱中用于宾馆公寓高层建筑广场航空港火车站和工矿企业等单位的交流50Hz额定工作电压为单相230V三相230400V及以下额定电流至63A的照明线路中作为线路的过载短路保护以及在正常情况下作为线路的不频繁转换之用 DZ15系列塑壳式断路器适用于交流50Hz额定工作电压至3 80V额定电流至100A的电路中作过载短路保护之用并可作为线路的不频繁转换及电动机的不频繁起动之用 DZ15LE系列漏电断路器是一种中性对地的漏电保护装置适用于交流50Hz额定电压至400V额定电流至63A 100A 的电路中作漏电保护之用也可用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险并可用来保护线路和电动机的过载及短路亦可作为线路的不频繁转换及电动机的不频繁起动之用DZ20系列塑壳式断路器额定绝缘电压为660V 交流50Hz或60Hz额定工作电压380V及以下额定电流至1250A一般作为配电用额定电流225A及以下和4 00Y型的断路器亦可作为保护电动机用在正常情况下断路器可分别作为线路不频繁转换及电动机的不频繁起动之用以Y型为基础产品由绝缘外壳操作机构触头系统和脱扣器四部分组成操作机构具有使触头快速合闸和分断的功能其合分再扣和自由脱扣位置以手柄位置来区分 C型J型和G型是在Y型基础上派生设计而成除C型160A外 J型是将Y型的触头进行结构改进使之在短路情况下在机构动作之前动触头迅速斥开达到提高通断能力的目的G型是在Y型的底板后串联的一个平行导体组成的斥力限流触头系统该系统比J 型的斥力触头长断开距离也大因此能更迅速的限流 C 型断路器是为满足630kVA及以下变压器电网中的配电保护之用通过选用经济型材料和简化结构及改进工艺等办法能够达到较好的经济效果 DZ20L系列漏电断路器适用于交流50Hz额定电压380V额定电流至400A及以下的电路中可作为人身触电漏电保护之用也可用来防止设备绝缘损坏产生接地故障电流而引起的火灾危险并可用来保护线路和电动机过载及短路保护亦可作为对线路的不频繁转换及电动机的不频繁起动用本系列漏电断路器系电流动作型电子式漏电断路器主要由零序电流互感器电子组件板漏电脱扣器及带有过载和短路保护的断路器组成全部零部件安装在一个塑料外壳中当被保护线路中有漏电或人身触电时只要漏电电流I△n达到动作值零序电流互感器的二次绕组输出一个信号经电子组件板放大并触发可控硅带动脱扣器动作使断路器断开从而切断电源起到漏电和触电保护作用 HZ3系列组合开关一适用范围HZ3系列组合开关适用于交流50Hz或60Hz电压至500V的电路中作为电源引入开关或作为控制操作频率每小时不大于3 00次的三相鼠笼式感应电动机用特殊结构的组合开关运用于电压至220V 的直流电路中控制电磁吸盘用二结构特征HZ3系列组合开关是由鼓形动触头和直立式静触头及一组定位机构组式防护型式有薄钢板外壳防护式和开启式两种安装方式有无面板式和有面板式两种由中间鼓形动触头旋转作其分断和闭合定位机构能使触头迅速正确动作不致停留在任何中间位置HZ5系列组合开关 HZ5系列开关主要用于交流50Hz电压380V及以下的电气线路中作电源开关和笼型感应电动机的起动换向变速开关也可作控制线路的换接之用 HZ5B系列组合开关一适用范围HZ5B型组合开关适用于交流50赫兹电压至380伏的电路中作电动机停止换向变速之用1海拔高度不超过2000米2周围空气温度不高于40℃不低于-25℃24小时内的平均温度不超过35℃3安装地点空气清洁大气相对湿度在周围最高温度为40℃时不超过50最湿月的平均温度25℃时月平均最大湿度为90并考虑到由于温度变化发生在产品表面上的凝露三结构特征 1开关按接触系统节数分为1－8节10节共9种 2开关按用途分为转换电路用和直接开闭电动用两种 3开关按操作方式与操动器位置的组合分有9种见表HZ10系列组合开关 HZ10系列组合开关以下称开关适用于交流50赫兹380及以下直流220伏及以下的电气线路中供手动作不频繁地接通或分断电路换接电源或负载测量电路之用也可控制小容量电动机BHZ51系列隔爆型防爆组合开关1爆炸性气体混合物危险场所1区2区2爆炸性气体混合物∏A∏B∏C3温度组别T1～T64户内户外 IP54可按用户要求达到IP65 LW2系列万能转换开关 LW2系列万能转换开关用于交直流220V及以下的电气设备中作各种控制开关之用亦可作为各种电气仪表伺服电机及微电机的。

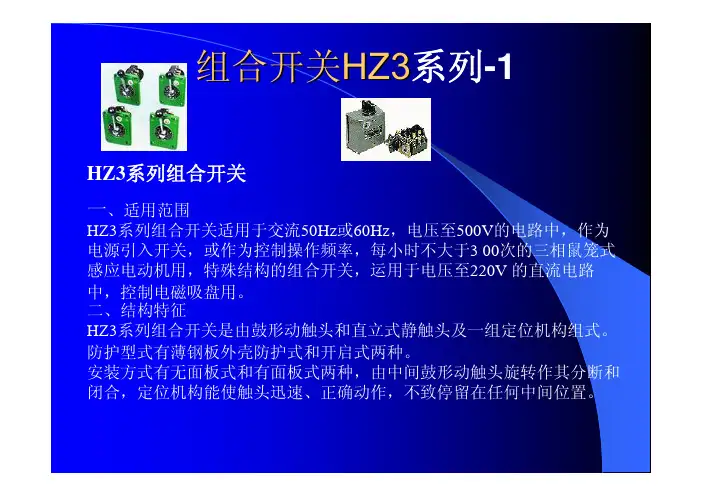

组合开关HZ3系列-1HZ3系列组合开关一、适用范围HZ3系列组合开关适用于交流50Hz或60Hz，电压至500V的电路中，作为电源引入开关，或作为控制操作频率，每小时不大于3 00次的三相鼠笼式感应电动机用，特殊结构的组合开关，运用于电压至220V 的直流电路中，控制电磁吸盘用。
