中职技能大赛《电子产品装配与调试》试题2013
- 格式:doc
- 大小:621.50 KB
- 文档页数:8

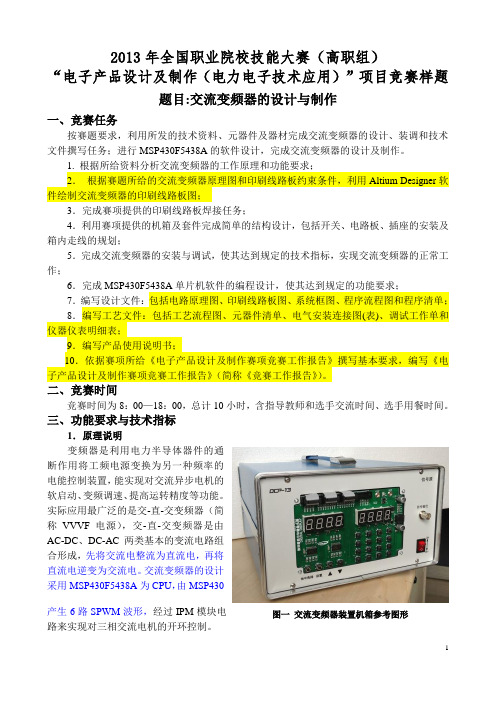

2013年全国职业院校技能大赛(高职组)“电子产品设计及制作(电力电子技术应用)”项目竞赛样题题目:交流变频器的设计与制作一、竞赛任务按赛题要求,利用所发的技术资料、元器件及器材完成交流变频器的设计、装调和技术文件撰写任务;进行MSP430F5438A的软件设计,完成交流变频器的设计及制作。
1. 根据所给资料分析交流变频器的工作原理和功能要求;2.根据赛题所给的交流变频器原理图和印刷线路板约束条件,利用Altium Designer软件绘制交流变频器的印刷线路板图;3.完成赛项提供的印刷线路板焊接任务;4.利用赛项提供的机箱及套件完成简单的结构设计,包括开关、电路板、插座的安装及箱内走线的规划;5.完成交流变频器的安装与调试,使其达到规定的技术指标,实现交流变频器的正常工作;6.完成MSP430F5438A单片机软件的编程设计,使其达到规定的功能要求;7.编写设计文件:包括电路原理图、印刷线路板图、系统框图、程序流程图和程序清单;8.编写工艺文件:包括工艺流程图、元器件清单、电气安装连接图(表)、调试工作单和仪器仪表明细表;9.编写产品使用说明书;10.依据赛项所给《电子产品设计及制作赛项竞赛工作报告》撰写基本要求,编写《电子产品设计及制作赛项竞赛工作报告》(简称《竞赛工作报告》)。
二、竞赛时间竞赛时间为8:00—18:00,总计10小时,含指导教师和选手交流时间、选手用餐时间。
三、功能要求与技术指标1.原理说明变频器是利用电力半导体器件的通断作用将工频电源变换为另一种频率的电能控制装置,能实现对交流异步电机的软启动、变频调速、提高运转精度等功能。
实际应用最广泛的是交-直-交变频器(简称VVVF电源),交-直-交变频器是由AC-DC、DC-AC两类基本的变流电路组合形成,先将交流电整流为直流电,再将直流电逆变为交流电。
交流变频器的设计采用MSP430F5438A为CPU,由MSP430产生6路SPWM波形,经过IPM模块电图一交流变频器装置机箱参考图形路来实现对三相交流电机的开环控制。

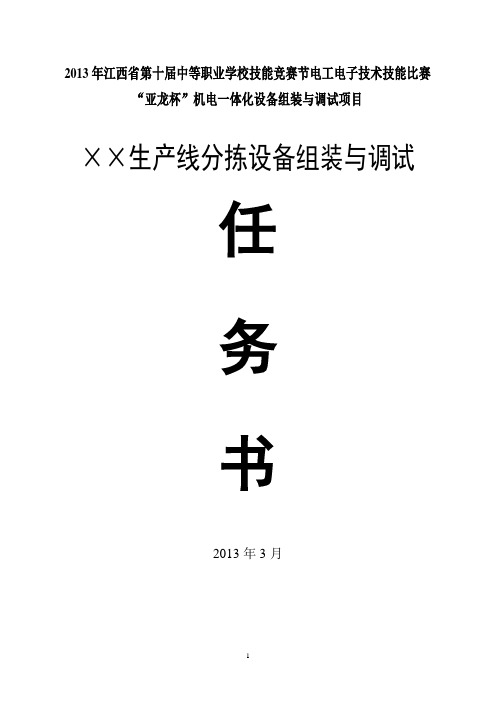

2013年江西省第十届中等职业学校技能竞赛节电工电子技术技能比赛“亚龙杯”机电一体化设备组装与调试项目××生产线分拣设备组装与调试任务书2013年3月请你在270 min内,按要求完成下列工作任务一、按分拣设备部件组装图(见附页,图号为001)及其要求和说明,在铝合金工作台上组装××生产线分拣设备。
二、按分拣设备气动系统图(见附页,图号为002)及其要求和说明,连接××生产线分拣设备的气路。
三、请你仔细阅读××生产线分拣设备的有关说明,根据如表1所示的PLC输入输出端子(I/O)分配,然后根据你对设备及其工作过程的理解,在赛场提供的图纸(见附页,图号为003)上,画出××生产线分拣设备的电气原理图,并在标题栏的“设计”和“制图”行填写自己的工位号。
表1 PLC输入输出端子(I/O)分配表四、根据你画出的电气原理图,连接××生产线分拣设备的电路。
电路的导线必须放入线槽,凡是你连接的导线,必须套上写有编号的编号管。
五、请你正确理解设备的正常工作过程和故障状态的处理方式,编写××生产线分拣设备的PLC控制程序和设置变频器的参数。
六、请你调整传感器和位置或灵敏度,调整机械零件的位置,完成××生产线分拣设备的整体调试,使该设备能正常工作,完成物件的加工、分拣和组合。
××生产线分拣设备××生产线分拣设备各部分的名称如图1所示;气动机械手各部分的名称如图2所示。
××生产线生产金属圆柱形和塑料圆柱形两种元件,该生产线的分拣设备的任务是将金属元件、白色塑料元件和黑色塑料元件进行加工和分拣、组合。
图1 ××生产线分拣设备各部分的名称一、部件的初始位置启动前,设备的运动部件必须在规定的位置,这些位置称作初始位置。
XXXXXXX职业中等技术学校首届电子技能竞赛题赛题名称:遥控赛车完成时间:4小时一.产品介绍产品说明二.装配说明三.所需器件介绍一.器件筛选与测试(15分)赛题目录二.焊接与组装(30分)赛题答卷三.电路调试与测试(40分)四.理论知识必答题(15分)参赛小组:小组成员:一.产品介绍主要参数:1. 本产生品由发射部分接收部分组成。
接收部分使用5号电池4节。
发射部分为成品,使用2节5号电池。
2. 赛车的发射部分工作电压为3V,工作电流为13mA。
赛车的接收部分工作电压为6V,应使用高能量的碱性电池比较好。
二、装配说明1. 焊接与安装(1)电路板的安装:本机应先将电路板焊起来,再将电路板安装在车架上,最后再试机。
具体安装步骤如下:(1)先检查、清点元器件,并认识机械部分的零部件,测量各元件质量,由于线路板元件都很紧凑,如果装起来有故障,则各元器件的装拆都比较麻烦,所以一定要一次装成功;(2)然后对一下印制板实物,将印制板图和印制板实物作比较,并确定各元件的安装位置。
本电路各元件布置得较紧凑,容易装错,必须细心;(3)各元件引脚成形处理,并上锡。
先将电阻的第一层色环端引脚弯曲,但不能从根部弯曲,应在距离部1mm左右弯曲。
主要是防止从根部弯曲时将引脚折断。
然后再半要焊接外用刀子刮削,刮除引脚上的氧化层,再将引脚上锡。
电容和三极管也采用直插的方式;(4)插装。
根据各元件的型号,仔细对照印制板图和印制板,不可插错。
另外本电路中元件插装时尽量插矮,防止插得过高而影响车身盖的安装;(5)焊接。
焊接时可采用焊几个元件就停下来检查一遍的方法。
各焊点加热时间应适当,用锡量要适当,对耐热性差的元件,应焊接时尽量快。
只要元器件在插装前都上过锡,一般不会出现虚焊的现象,应该先焊接电阻,再来焊接电解电容、三极管等;集成电路应配杆座安装不能直接将集成电路焊在电路板上;(6)焊后处理。
剪去多余的长脚,检查有无短路等缺陷。
2. 电路原理图见附图一3. PCB板装配图见附图二4. 电路的调试电路的调试较简单,即两节5号电池放入赛车的发射部分中,四节5号电池放入赛车的接收部分中。
中职技能大赛《电子产品装配与调试》试题2013《电子产品装配与调试》比赛任务书(学生)评分参考考证号码:座号:说明:本技能竞赛项目书共有3大项,共100分;由选手在规定的时间内独立完成,完成的时间为240分钟。
安全文明生产要求;仪器、工具正确放置,按正确的操作规程进行操作,操作过程中爱护仪器、工具、工作台,防止出现触电事故。
一、电路板焊接(本大项共2小项,共10分)根据给出的附2-1图,并在给出的元器件中,正确选择所需的元器件,并把它们准确地焊接在所发的线路板上。
要求:在线路板上所焊接的元器件的焊点大小适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺;引脚加工尺寸及成形符合工艺要求;导线长度、剥头长度符合工艺要求,芯线完好,捻头镀锡。
1.SMT(贴片)焊接(4分)评分参考:SMT(贴片)焊接工艺按下面标准分级评分。
(1)A级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺,焊点基本一致,没有歪焊。
给4分。
(2)B级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,但个别(1~2个)元器件下面现象:有毛刺,不光亮,或出现歪焊。
给3分。
(3)C级:3~5个元器件有漏、假、虚、连焊,或有毛刺,不光亮,歪焊。
给2分。
(4)不入级:有严重(超过6个元器件以上)漏、假、虚、连焊,或有毛刺,不光亮,歪焊。
给1分。
2.非SMT(贴片)焊接(6分)评分参考:非SMT(贴片)焊接工艺按下面标准分级评分。
(1)A级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺,焊点基本一致,引脚加工尺寸及成形符合工艺要求;导线长度、剥头长度符合工艺要求,芯线完好,捻头镀锡。
给6分。
(2)B级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,但个别(1~2个)元器件下面现象:有毛刺,不光亮,或导线长度、剥头长度不符合工艺要求,捻头无镀锡。
给5 1分。
(3)C级:3~5个元器件有漏、假、虚、连焊,或有毛刺,不光亮,或导线长度、剥头长度不符合工艺要求,捻头无镀锡。
2013年山东省职业院校技能大赛中职组“电子产品装配与调试”项目竞赛试题场次:__________工位号:____________ 项目功能概述:本项目是一个数控调功电路,由脉冲产生电路、计数显示电路、波形变换电路、比例放大电路、加法电路、施密特触发电路、驱动电路、报警电路、功率调节电路等组成。
CD4060产生多路脉冲信号,2Hz信号经D触发器分频得到秒脉冲信号,并驱动LED1与LED2交替点亮;CD4518是一个双十计数器,当计数到10秒时,继电器吸合,调功电路自动切换功率,使流过灯珠的电流变小,当计数到20秒时,计数暂停,数码管显示20,施密特触发器输出低电平,流过灯珠的电流为零,并有蜂鸣器报警;按一下复位按键,该控制过程再次循环一遍。
考生文档说明:考生需在E盘根目录下建立一个文件夹,将完成的所有电子文档放到此文件夹下,文件夹及所有的文档采用统一的命名格式,命名格式为“场次-工位号”(上午为场次1,下午为场次2,工位号是考生所在实验台的编号),抄绘的电路原理图以“场次-工位号-chaoban.SCHDOC”命名。
试题说明:考试时间为4个小时,搭建电路为现场评分,评分时间包含在考试时间中;考生在提交完电子文档和完成搭建电路后,再发放焊接PCB和焊接图纸;元件包中的电子元件是用于电路板的焊接与调试的,在焊接电路板前可以使用里面的元件进行电路搭建。
--------------------************-----------------************------------------ 考生需根据要求完成以下内容:一、清点元器件考试开始后,考生首先按照试题中的元件清单清点元件包中的电子元件,实际元件类别、个数与元件清单所示有出入的请举手示意监考老师,让其补充,过期再请求补充元件将视情况扣分。
二、抄绘电路板原理图赛场提供一块空PCB电路板,电路板的功能是一个升压电源,请在Protel DXP 2004中画出其原理图,原理图要求元件的标号和参数填写完整、与电路板标识一致,布局布线规整、清晰、合理。
景泰职专第五届技能大赛电子产品装配与调试任务书2012年12月一、竞赛时间、地点:时间:2012年12月日地点:电工实训室、电子实训室二、参赛班级及参赛学生名单:参赛班级: 11单招班、11工业(2)班参赛学生名单:(见附表)三、竞赛规则:(一)、选手应完成的工作任务参赛选手在规定时间内,根据电路图以现场操作的方式焊接电路并测试通过,通电调试过程须由监考老师全程监控。
(二)、选手完成工作任务的时间完成试题规定的全部工作任务的时间为240min。
(三)、赛场提供的设备和器材电子电工实训台(工具包自带)、焊锡、硬导线,音乐门铃电路散件。
(四)、知识准备与技术要求电子技能操作竞赛范围以相关专业职业技能鉴定标准的中级工要求为准。
(五)、评分1、根据在规定的时间内,选手完成电路与调试的情况,按照相关专业职业技能鉴定标准并结合实际进行评分,总分100分(具体评分标准见附表)。
2.违规扣分选手有下列情形,需从总成绩中扣分:(1)违反安全文明生产及设备、工具量具的正确使用由裁判员按规定评定扣除0~10分,若出现变压器接反现象,直接取消比赛资格。
(2)不听从裁判指挥、安排、态度恶劣,发生重大事故者取消比赛资格。
(六)、比赛注意事项1、参赛选手提前20 分钟到达比赛现场检录,迟到超过15分钟的选手,不得入场进行比赛。
2、选手实际操作的出场顺序、比赛所用仪器设备、工位由抽签确定,不得擅自变更、调整。
3、所有完成的电路板由选手贴上自己的名字和工位号。
选手在制作电路时不得有任何暗示选手身份的记号或符号,否则取消成绩。
4、在比赛过程中,如遇设备故障、电路元器件缺件或非人为损坏等可向监考人员提出,经确认后由监考决定是否更换或加时。
5、参赛选手在制作电路过程中,只能使用大赛组委会规定的电路板,其他电路板或导线等不得使用,否则,按零分计算。
6、竞赛过程中,参赛选手不能更换电路板,相互借用工具量具。
各参赛选手间不可走动、交谈。
7、竞赛过程中,选手若需休息、饮水或去洗手间,一律计算在操作时间内。
XXXXXXX职业中等技术学校首届电子技能竞赛题赛题名称:遥控赛车完成时间:4小时一.产品介绍产品说明二.装配说明三.所需器件介绍一.器件筛选与测试(15分)赛题目录二.焊接与组装(30分)赛题答卷三.电路调试与测试(40分)四.理论知识必答题(15分)参赛小组:小组成员:一.产品介绍主要参数:1. 本产生品由发射部分接收部分组成。
接收部分使用5号电池4节。
发射部分为成品,使用2节5号电池。
2. 赛车的发射部分工作电压为3V,工作电流为13mA。
赛车的接收部分工作电压为6V,应使用高能量的碱性电池比较好。
二、装配说明1. 焊接与安装(1)电路板的安装:本机应先将电路板焊起来,再将电路板安装在车架上,最后再试机。
具体安装步骤如下:(1)先检查、清点元器件,并认识机械部分的零部件,测量各元件质量,由于线路板元件都很紧凑,如果装起来有故障,则各元器件的装拆都比较麻烦,所以一定要一次装成功;(2)然后对一下印制板实物,将印制板图和印制板实物作比较,并确定各元件的安装位置。
本电路各元件布置得较紧凑,容易装错,必须细心;(3)各元件引脚成形处理,并上锡。
先将电阻的第一层色环端引脚弯曲,但不能从根部弯曲,应在距离部1mm左右弯曲。
主要是防止从根部弯曲时将引脚折断。
然后再半要焊接外用刀子刮削,刮除引脚上的氧化层,再将引脚上锡。
电容和三极管也采用直插的方式;(4)插装。
根据各元件的型号,仔细对照印制板图和印制板,不可插错。
另外本电路中元件插装时尽量插矮,防止插得过高而影响车身盖的安装;(5)焊接。
焊接时可采用焊几个元件就停下来检查一遍的方法。
各焊点加热时间应适当,用锡量要适当,对耐热性差的元件,应焊接时尽量快。
只要元器件在插装前都上过锡,一般不会出现虚焊的现象,应该先焊接电阻,再来焊接电解电容、三极管等;集成电路应配杆座安装不能直接将集成电路焊在电路板上;(6)焊后处理。
剪去多余的长脚,检查有无短路等缺陷。
2. 电路原理图见附图一3. PCB板装配图见附图二4. 电路的调试电路的调试较简单,即两节5号电池放入赛车的发射部分中,四节5号电池放入赛车的接收部分中。

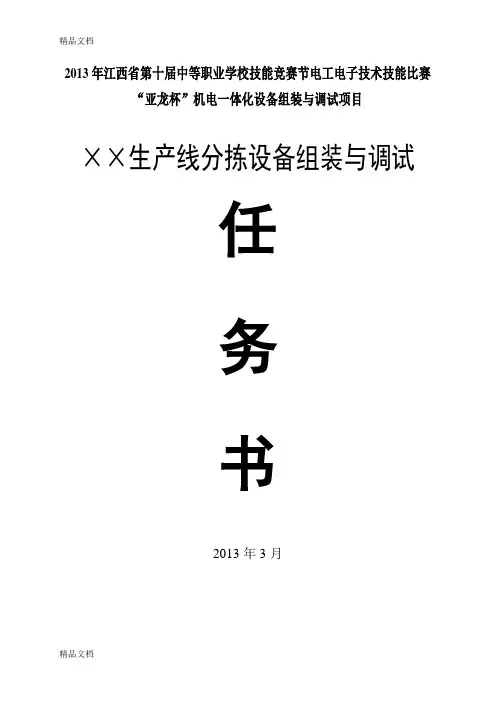

2013年江西省第十届中等职业学校技能竞赛节电工电子技术技能比赛“亚龙杯”机电一体化设备组装与调试项目××生产线分拣设备组装与调试任务书2013年3月请你在270 min内,按要求完成下列工作任务一、按分拣设备部件组装图(见附页,图号为001)及其要求和说明,在铝合金工作台上组装××生产线分拣设备。
二、按分拣设备气动系统图(见附页,图号为002)及其要求和说明,连接××生产线分拣设备的气路。
三、请你仔细阅读××生产线分拣设备的有关说明,根据如表1所示的PLC输入输出端子(I/O)分配,然后根据你对设备及其工作过程的理解,在赛场提供的图纸(见附页,图号为003)上,画出××生产线分拣设备的电气原理图,并在标题栏的“设计”和“制图”行填写自己的工位号。
表1 PLC输入输出端子(I/O)分配表22 X25 转换开关SA1 22 Y25 指示灯HL523 X26 调试部件选择SB4 23 Y26 警示灯绿24 X27 选择确认SB3 24 Y27 警示灯红四、根据你画出的电气原理图,连接××生产线分拣设备的电路。
电路的导线必须放入线槽,凡是你连接的导线,必须套上写有编号的编号管。
五、请你正确理解设备的正常工作过程和故障状态的处理方式,编写××生产线分拣设备的PLC控制程序和设置变频器的参数。
六、请你调整传感器和位置或灵敏度,调整机械零件的位置,完成××生产线分拣设备的整体调试,使该设备能正常工作,完成物件的加工、分拣和组合。
××生产线分拣设备××生产线分拣设备各部分的名称如图1所示;气动机械手各部分的名称如图2所示。
××生产线生产金属圆柱形和塑料圆柱形两种元件,该生产线的分拣设备的任务是将金属元件、白色塑料元件和黑色塑料元件进行加工和分拣、组合。
加工设备的组装与调试一、加工设备情况简介加工设备(以下简称加工设备)是将毛坯(试件为金属件)用机械手搬运到加工传送带上,再由传送到各加工位置进行加工的设备。
该加工设备由毛坯放置台,气动机械手,皮带输送机等部件组成,各部件和一些主要元件的名称。
将需要加工的毛坯放在毛坯放置台上,由机械手搬运,通过皮带输送机的进料孔放上传送带,由皮带输送机将毛坯传送到工作位置1时停止,进行第一道工序的加工。
再由皮带输送机将工件(毛坯经加工但还没有完成加工的物件,称作工件)传送到工作位置2,进行第二道工序的加工。
然后皮带输送机反向运转,将工件送回位置1,进行第三道工序的加工。
毛坯经三道工序加工,成为产品,由皮带输送机将其传送到位置2,由气缸B 活塞杆伸出,将产品推入出料斜槽2.加工设备完成一个产品的加工后,紧接着完成下一个产品的加工。
二、加工设备的动作和控制要求接通加工设备的电源前,应将动作过的保护元件的触点复位,并使机械手处于左极限位置和各气缸活塞杆处于缩回的位置。
1、毛坯完好(试件为金属件)时,加工设备的动作。
接通电源后,若保护元件触点的状态、机械手和各气缸活塞杆的位置正确,按下启动按钮,指示灯亮,设备开始工作。
在毛坯放置台的光电传感器检测到有毛坯时,气动机械手悬臂伸出—手臂下降---气爪将工件加紧。
夹紧1秒后,手臂上升---悬臂缩回---转动至右侧极限位置---然后悬臂伸出---手臂下降---气爪放松,通过进料孔将工件放到皮带输送机的传送带上。
机械手放下夹持的工件1秒后,手臂上升—悬臂缩回---转动至左侧极限位置停止。
当皮带输送机进料孔位置的漫射型光电传感器检测到工件后,指示灯熄灭,拖动皮带输送机的交流电动机以25HZ的频率启动,皮带输送机中速运转传送毛坯。
当毛坯运行到工作位置1时,皮带输送机停止3秒,进行第一道工序的加工。
完成毛坯加工,拖动皮带输送机的交流电动机以15HZ的频率启动,皮带输送机低速运转传送被加工过的工件到工作位置2时,停止3秒,进行第二道工序的加工。

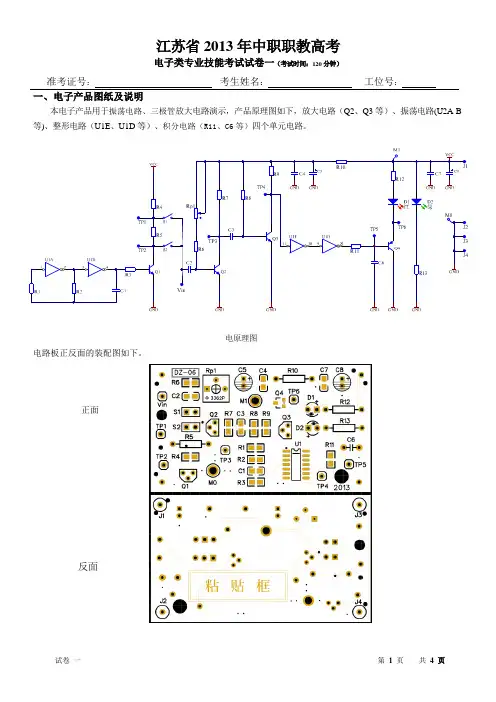

江苏省2013年中职职教高考电子类专业技能考试试卷一(考试时间:120分钟)准考证号:考生姓名:工位号:一、电子产品图纸及说明本电子产品用于振荡电路、三极管放大电路演示,产品原理图如下,放大电路(Q2、Q3等)、振荡电路(U2A-B 等)、整形电路(U1E、U1D等)、积分电路(R11、C6等)四个单元电路。
电原理图电路板正反面的装配图如下。
正面反面二、安全文明操作要求(10分)1.遵守考场纪律,维护考场秩序,服从考场安排;2.操作符合安全规范,确保人身安全,爱惜设备器材;3.作业现场及时整理,所在工位整洁有序。
三、仪器检验(10分)开考15分钟内开机检验好工位上提供的3台仪器,确认各仪器能正常工作,调试过程中更换仪器,每台次扣2分,扣完为止。
表1 仪器清单四、材料清点及检测(15分)装配焊接之前,根据表2的材料清单,清点所有材料的种类和数量。
确保各材料外观正常、数量正确,如有损坏、缺失、错漏的,应在第五项操作之前及时申请并填写错漏的材料信息,经核实后立即换发且不会扣分。
开始焊接后申请损失的元器件,待规定换发时间后,换发时每件扣1分,扣完为止。
(5分)★检测与调试答题要求:所有数值注意对应的计量单位。
用数字万用表测量的结果要求保留全部有效数字。
测量电压及电流时均默认为直流量。
当测量电位时,以GND为参考,可用M0、J2 、J3或J4点作参考点清点材料后,对表3涉及的5个元器件,焊接前进行识别检测,记录结果,单位填写在括号内。
(每条目2分,10分)表3 元器件识别及检测五、装配焊接(50分)对照材料清单,结合线路板正反两面的丝印装配信息,完成线路板的双面组装。
要求:1、插件发光二极管和三极管要求悬空安装,底座平面距 PCB 安装面 3~4mm,顶部高度不超过直针贴板装焊后的顶部高度(约 8mm);2、其余各元器件一律贴底装焊。
各插件底部引脚垂直伸出 PCB 表面留 1~2.5mm 高度,集成电路、单排针贴板装焊后不必剪脚;3、无错漏、无方向错误;无漏焊、虚焊、假焊、连焊;焊点和引脚加工符合装焊工艺要求。
中职技能大赛《电子产品装配与调试》试题2013
《电子产品装配与调试》比赛任务书(学生)评分参考考证号码:座号:
说明:本技能竞赛项目书共有3大项,共100分;由选手在规定的时间内独立完成,完成的时间为240分钟。
安全文明生产
要求;仪器、工具正确放置,按正确的操作规程进行操作,操作过程中爱护仪器、工具、工作台,防止出现触电事故。
一、电路板焊接(本大项共2小项,共10分)
根据给出的附2-1图,并在给出的元器件中,正确选择所需的元器件,并把它们准确地焊接在所发的线路板上。
要求:在线路板上所焊接的元器件的焊点大小适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺;引脚加工尺寸及成形符合工艺要求;导线长度、剥头长度符合工艺要求,芯线完好,捻头镀锡。
1.SMT(贴片)焊接(4分)
评分参考:SMT(贴片)焊接工艺按下面标准分级评分。
(1)A级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺,焊点基本一致,没有歪焊。
给4分。
(2)B级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,但个别(1~2个)元器件下面现象:有毛刺,不光亮,或出现歪焊。
给3分。
(3)C级:3~5个元器件有漏、假、虚、连焊,或有毛刺,不光亮,歪焊。
给2分。
(4)不入级:有严重(超过6个元器件以上)漏、假、虚、连焊,或有毛刺,不光亮,歪焊。
给1分。
2.非SMT(贴片)焊接(6分)
评分参考:非SMT(贴片)焊接工艺按下面标准分级评分。
(1)A级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,焊点光滑、圆润、干净,无毛刺,焊点基本一致,引脚加工尺寸及成形符合工艺要求;导线长度、剥头长度符合工
艺要求,芯线完好,捻头镀锡。
给6分。
(2)B级:所焊接的元器件的焊点适中,无漏、假、虚、连焊,但个别(1~2个)元器件下面现象:有毛刺,不光亮,或导线长度、剥头长度不符合工艺要求,捻头无镀锡。
给5
分。
(3)C级:3~5个元器件有漏、假、虚、连焊,或有毛刺,不光亮,或导线长度、剥头长度不符合工艺要求,捻头无镀锡。
给4分。
(4)不入级:有严重(超过6个元器件以上)漏、假、虚、连焊,或有毛刺,不光亮,导
线长度、剥头长度不符合工艺要求,捻头无镀锡。
给3分。
二、电子产品装配(10分)
根据给出的附2-1图,正确地装配给出的器件。
要求:印制板插件位置正确,元器件极性正确,元器件、导线安装及字标方向均应符合工艺要求;接插件、紧固件安装可靠牢固,印制板安装对位;无烫伤和划伤处,整机清洁无污物。
评分参考:电子产品装配按下面标准分级评分。
(1)A级:印制板插件位置正确,元器件极性正确,接插件、紧固件安装可靠牢固,印
制板安装对位;整机清洁无污物。
给10分。
(2)B级:缺少(1~2个)元器件或插件;1~2个插件位置不正确或元器件极性不正确;或元器件、导线安装及字标方向未符合工艺要求;1~2处出现烫伤和划伤处,有污物。
给8 分。
(3)C级:缺少(3~5个)元器件或插件;3~5个插件位置不正确或元器件极性不正确;或元器件、导线安装及字标方向未符合工艺要求;3~5处出现烫伤和划伤处,有污物。
给6 分。
(4)不入级:有严重缺少(6个以上)元器件或插件;6个以上插件位置不正确或元器件极性不正确;或元器件、导线安装及字标方向未符合工艺要求;6处以上出现烫伤和划伤处,有污物。
给4分。
三、电路的调试与检测(本大题共3小项,共30分)
要求:根据附2-1图和已按图焊接好的线路板,按本项目的各项要求,对电路进行调试与检测。
1、在你焊接好的《电子振荡提示器》电路中已经设置好两个故障。
请你根据电路现象来排除故障。
排除故障后电路才能正常工作。
(10分)
故障一:(请按以下检测报告内容填写)
故障现象:把K2拨到1位置,使2、1相连,接通电源,TP5没有矩形波产生
检测过程:检查NE555为核心的电路
故障点:NE555的2脚和6脚没有连接在一起
故障排除:用一根导线将在NE555的2脚和6脚相连接
故障二:
故障现象:把K3拨到3位置,使2、3相连,接通电源,听不到音乐声音
检测过程:1)检查是否有电源2)功放电路是否正确
3)音乐片是否连接正确4)检查驱动电路是否连接正确
故障点:驱动电路的VT1或者VT2没有和继电器相连接
故障排除:用一根导线将VT1或者VT2的集电极和继电器的5脚相连接
1.调试并实现电路的基本功能
(1)电源电路工作正常
正确连接电源,用万用表测试IC3的8脚为5V,测得IC1的4脚为-12 V,并测得IC1的8脚为12 V,则表示电源电路工作正常。
给1分。
(2)矩形波振荡器及整形电路工作正常
把K1拨到1位置,使2、1相连,接通电源,TP3有矩形波产生,调整R10,矩形波频率变化。
TP1也有矩形波出现,矩形波振荡器及整形电路工作正常。
给4分。
(3)555振荡电路工作正常
把K2拨到1位置,使2、1相连,接通电源,TP5有脉冲波出现,调整R P1,脉冲波频率变化,555振荡电路工作正常。
给4分。
(4)音乐报警电路工作正常
把K3拨到3位置,使2、3相连,接通电源,可听到音乐声音,音乐报警电路工作正常。
给4分。
2.调试与检测电路
正确完成电路的安装与调试,调试后进行检测,并把检测的结果填在题目的空格中。
(本小项共3小题,第(1)小题2分、第(2)、(3)小题各2分,共6分)
(1)置拨动开关K1于2与3相连,调节R10,使TP1的输出方波频率大于100Hz时,电路出现什么现象?_VD1亮(给2分)__。
置拨动开关K2于2与3相连,调节R P1,使TP5的输出脉冲波频率大于1000Hz时,电路出现什么现象?___ VD2亮_(给2分)_。
(2)如果VD1和VD2同时亮时,电路出现什么现象?_听到扬声器发出音乐声(给3分)。
(3)调节R10,测试点TP4的波形有什么样的变化?三角波的频率发生了改变(给3分)。
3.测量
在正确完成电路的安装与调试后,使用给出的仪器,对相关电路进行测量,并把测量的结果填在相关的表格中。
(本小项共2小题,每小题各3分,共6分)
(1)电路在正常工作时,测量测试点TP 6。
波形(1分)周期(1分)幅度(1分)
T=
3
10
83-
⨯ms
使用:0.2μs/div 并扩展×10
(误差太大不给分)
P
P
V
-
= 1.2 v
使用:0.2v/div (误差太大不给分)
(2)电路在正常工作时,测量测试点TP3。
波形(1分)周期(1分)幅度(1分)
=
T20 ms
10ms/div 2格
(误差太大不给分)
=
-P
P
V10 V
2V/div 5格
(误差太大不给分)
五、使用Protel DXP 2004或Protel 99 SE软件,绘制电路原理图和PCB板(本项目共2项,共15分)
说明:在D盘根目录上以准考证号为名建立文件夹,竞赛所得到的所有文件均存入该文件夹中,选手用自己姓名的拼音在指定文件夹中建立工程库文件(.DDB),如ⅹⅹ.DDB。
1.绘制电路原理图7分)
使用Protel DXP 2004或Protel 99 SE软件根据附5-1图,绘制电路原理图。
(1)选手在工程库文件中新建立一个原理图子文件,文件名为:Sheet1.sch。
(2)按下图格式在图纸右下角绘制标题栏,并填写标题栏内容文字。
(题号填本项目书项目号,选手单位栏填学校名称。
)
(3)按附5-1图内容绘制电路图。
要求各集成块管脚位置及属性按图中所示设置,并参照附5-2图对各元件footprint属性项进行选置。
(4)生成原理图的网络表文件。
(5)生成原理图的元件列表文件。
(6)保存文件。
附5-1图电路图的双面PCB图
2.设计印制板图(8分)
使用Protel DXP 2004或Protel 99 SE软件,生成电路印制板图。
(1)在选手工程库文件中新建一个BCB子文件,文件名为:PCB1.PCB。
(2)生成附5-1图的双面PCB图,双面板的尺寸规格和元件布局要求参见附5-2图。
(3)要求网络VCC和GND按附5-2图中所布线:VCC和GND均在底层,线宽为40mil。
(4)其它连线宽度为12mil。
用自动布线完成,并对布线进行手工优化调整。
(5)保存文件。
附5-2图印制板图(板尺寸:120ⅹ80mm)
Ⅲ、有135透明元件盒搭建电路。
(30分)
8。
