电流互感器的保护级应用

电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。

国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。

按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。

带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。

所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。

保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。

5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。

TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。

无剩磁限值。

TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

电流互感器的用途与基本结构一．电流互感器的用途：电流互感器：它接在线路上用来改变线路上的电流的大小。

电流互感器在使用时一次绕组W1接在线路上，二次绕组W2接电器仪表；因此，在测量高压线路上的电流时，尽管初级线圈上的电压很高，但是次级上的电压却很低，操作人员和仪表都很安全。

电流互感器用来变电流，因此其最主要的参数是电流比。

一次电流与二次电流之比，叫实际电流比，用K表示，即： K=I1/I2为了生产使用方便，电流互感器的一次电流和二次电流都规定有标准，叫额定一次电流和二次电流。

额定即：在这个电流下，绕组可以长期工作而不被破坏。

电绕组的电流超过额定电流时，叫做过负荷。

这样，额定一次电流与额定二次电流之比用Kn表示，简称为电流比。

一般所说的电流比，都是指它的额定电流比，即：Kn=I1n/I2n 其中I1n-------额定一次电流，I2n-----额定二次电流;当略去电流互感器的误差时K=Kn.1.测量用电流互感器：用途：⑴用来测量高压线路上的电流和功率，起绝缘隔离的作用以保证操作人员和仪表的安全。

⑵用来测量高压线路上的大电流和大功率，使用统一的5A的二次线路和测量仪表。

因此对测量用电流互感器有以下要求：第一，绝缘必须可靠，以保证安全。

第二，必须邮筒一的测量准确度；第三，仪表保安系数Fs较小。

当有很大电流通过互感器时，仪表保安系数愈小说明互感器铁心愈饱和，二次电流不会按比例上升，互感器二次所接的仪表愈安全。

采用各种补偿的电流互感器，可减小铁心截面，从而减小仪表保安系数。

2．保护用电流互感器：就是将线路上的电流变为一定大小的电流给继电器等保护装置供电。

保护用电流互感器的准确级用5P和10P表示也相当于其允许误差为5%或10%。

可见，测量用互感器是在线路正常供电时，用来测量功率和电流的；而保护用电流互感器只是在线路发生故障时，才起作用。

因此，对保护用电流互感器有三个要求：⑴绝缘必须可靠，以保证安全。

⑵必须有足够大的准确限值系数。

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。

本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。

一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。

2、低压400V系统的部分馈线和电动机回路。

3、中压不接地系统或小电阻接地系统的电缆出线处。

4、高压直接地系统变压器高压中性点套管及中性点接地装置处。

二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。

二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。

2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。

避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。

3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。

保护作用于跳闸。

4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。

三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。

但下面两种零序电流互感器的安装应需特别注意。

1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。

电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。

保护用电流互感器的准确级及误差限值如何计算？（1）各类准确级误差限值（a) P类和PR类电流互感器电流互感器的准确级以在额定准确限值一次电流下允许复合误差的百分数标称，标准准确级为：5P,10P,5PR,10PR。

电流互感器在额定频率及额定负荷下，电流误差、相位误差和复合误差应不超过表7的值表7准确级额定一次电流下的电流误差（%）额定一次电流下的相位差额定准确限值一次电流下的复合误差（%）（‘）（rad)5P,5PR ±1 ±60 ±1.8 510P,10PR ±3 - - 10发电机变压器主回路、220KV及以上电压线路宜采用复合误差较小的5P或5PR级电流互感器。

其他回路可采用10P或10PR级电流互感器。

P类和PR类保护用电流互感器能满足复合误差要求的准确限值系数，Kalf一般可取5、10、15、20、25、30和40。

必要时，可与制造厂家协商，采用根大的Kalf值。

（b) TP类电流互感器：TP类电流互感器一般用在220KV级以上高压和超高压系统中，在这里不予说明。

（2）P、PR和PX类电流互感器的选择计算P、PR类电流互感器用于稳态要求的线路或变压器，只校验其稳态性能。

电流互感器通过规定的保护校验故障电流Ipef时，其误差应在规定范围内，Ipef和Ipn之比称为故障校验系数Kpef。

Ipef按以下原则确定：（a）按可信赖性要求，Ipef应按区内最严重的短路电流确定，对于过流保护和距离保护，应考虑两种情况：（1）在保护区内末端故障时，Ipef流过电流互感器的最大短路电流Iac.max;(2)在保护安装点近处故障时，允许电流互感器的误差超过规定值，但必须保证保护装置的可靠性和快速性。

（b) 按安全性要求，Ipef应按区外最严重的短路电流确定。

按下列条件进行计算：1）一般选择计算：电流互感器的额定准确限值一次电流Ipel应大于保护校验故障电流Ipef，必要时，还应考虑电流互感器暂态饱和的影响，即准确限值系数Kalf应大于K*Kpef,K为用户规定的暂态系数；电流互感器的额定二次负荷应大于实际二次负荷。

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

电流互感器过电压保护器工作原理
电流互感器过电压保护器是一种用于保护电流互感器的设备，广泛应用于变电站和电力系统中。

它的主要功能是监测电流互感器的输入电压，并在输入电压过高时通过电路控制，将电流互感器与电力系统断开，以保护电流互感器不受过电压损坏。

下面将详细介绍电流互感器过电压保护器的工作原理。

1.入侵检测：电流互感器过电压保护器首先会对输入电压进行监测，以检测是否存在过电压情况。

通常，过电压保护器采用了一组可调节的电位器，用于设置过电压触发的阈值。

当输入电压超过设定的阈值时，过电压保护器会启动保护功能。

2.触发保护：当过电压保护器检测到输入电压超过设定的阈值时，它会立即触发保护功能，将电流互感器与电力系统分离。

通常，过电压保护器内部有一套电路，可以通过电磁吸合或断电触点等方式实现对电流互感器的断开。

这可以有效地保护电流互感器免受过电压的损坏。

3.响应速度：电流互感器过电压保护器的响应速度非常快。

一旦检测到过电压情况，它会立即启动保护功能，迅速将电流互感器与电力系统断开，以防止过电压对电流互感器造成的不可逆损坏。

通常，过电压保护器的响应时间在毫秒级别，非常适合对电流互感器的保护。

4.调试功能：电流互感器过电压保护器通常具有调试功能，可以通过调整设备内部的电位器来设置过电压的触发阈值。

这样，用户可以根据实际需求和系统特点来调整过电压保护器的工作参数，以实现更好的保护效果。

总之，电流互感器过电压保护器是一种重要的电力设备，可以有效地保护电流互感器免受过电压的损害。

它的工作原理包括入侵检测、触发保护、响应速度和调试功能等关键步骤。

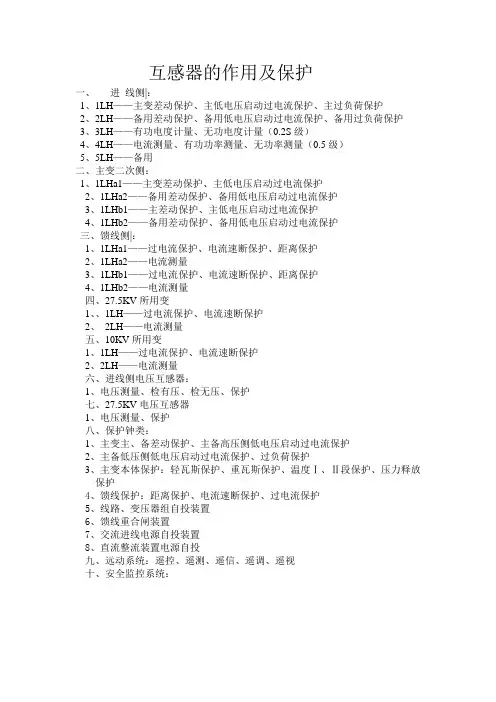

互感器的作用及保护一、进线侧|：1、1LH——主变差动保护、主低电压启动过电流保护、主过负荷保护2、2LH——备用差动保护、备用低电压启动过电流保护、备用过负荷保护3、3LH——有功电度计量、无功电度计量（0.2S级）4、4LH——电流测量、有功功率测量、无功率测量（0.5级）5、5LH——备用二、主变二次侧：1、1LHa1——主变差动保护、主低电压启动过电流保护2、1LHa2——备用差动保护、备用低电压启动过电流保护3、1LHb1——主差动保护、主低电压启动过电流保护4、1LHb2——备用差动保护、备用低电压启动过电流保护三、馈线侧|：1、1LHa1——过电流保护、电流速断保护、距离保护2、1LHa2——电流测量3、1LHb1——过电流保护、电流速断保护、距离保护4、1LHb2——电流测量四、27.5KV所用变1、、1LH——过电流保护、电流速断保护2、2LH——电流测量五、10KV所用变1、1LH——过电流保护、电流速断保护2、2LH——电流测量六、进线侧电压互感器：1、电压测量、检有压、检无压、保护七、27.5KV电压互感器1、电压测量、保护八、保护钟类：1、主变主、备差动保护、主备高压侧低电压启动过电流保护2、主备低压侧低电压启动过电流保护、过负荷保护3、主变本体保护：轻瓦斯保护、重瓦斯保护、温度Ⅰ、Ⅱ段保护、压力释放保护4、馈线保护：距离保护、电流速断保护、过电流保护5、线路、变压器组自投装置6、馈线重合闸装置7、交流进线电源自投装置8、直流整流装置电源自投九、远动系统：遥控、遥测、遥信、遥调、遥视十、安全监控系统：。

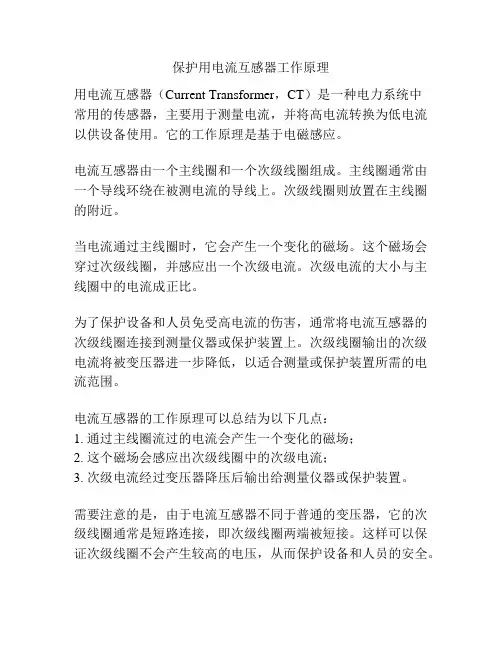

保护用电流互感器工作原理
用电流互感器（Current Transformer，CT）是一种电力系统中
常用的传感器，主要用于测量电流，并将高电流转换为低电流以供设备使用。

它的工作原理是基于电磁感应。

电流互感器由一个主线圈和一个次级线圈组成。

主线圈通常由一个导线环绕在被测电流的导线上。

次级线圈则放置在主线圈的附近。

当电流通过主线圈时，它会产生一个变化的磁场。

这个磁场会穿过次级线圈，并感应出一个次级电流。

次级电流的大小与主线圈中的电流成正比。

为了保护设备和人员免受高电流的伤害，通常将电流互感器的次级线圈连接到测量仪器或保护装置上。

次级线圈输出的次级电流将被变压器进一步降低，以适合测量或保护装置所需的电流范围。

电流互感器的工作原理可以总结为以下几点：
1. 通过主线圈流过的电流会产生一个变化的磁场；
2. 这个磁场会感应出次级线圈中的次级电流；
3. 次级电流经过变压器降压后输出给测量仪器或保护装置。

需要注意的是，由于电流互感器不同于普通的变压器，它的次级线圈通常是短路连接，即次级线圈两端被短接。

这样可以保证次级线圈不会产生较高的电压，从而保护设备和人员的安全。

电流互感器测量级能用在保护上吗SANY GROUP system office room 【SANYUA16H-电流互感器测量级能用在保护上吗？不行。

测量级的电流互感器的线性区太小。

当发生故障时，如果用测量级的电流互感器必然会饱和。

我将会吧级的用在变压器过流保护上，因为厂里在定35KV断路器时没有查看相关图纸，结果互感器是带抽头的，级别分别是75/5 100/5 150/5,但实际需要三组150/5,现有的10P 150/5用在差动保护上。

理论分析不行，可上级领导说就用测量级用在保护上！这在规程上是不允许的：保护用测量级CT。

肯定不成，故障时候短路容量不够保护没法用电流互感器保护级用在测量是否可行？可行，但是，准确度太低。

1、一般保护级互感器一般分为5P和10P，误差限值分别为5%和10%。

2、保护级互感器无误差下限，二次负荷较小时，实际准确度可以提高。

3、只能用于初略测量。

5P20：指的是第一个绕组是测量绕组，精度是级，第二个是保护绕组，精度是5P，保护倍数是20，学名叫准确限值系数（ALF）5P20/5P20：指的是两个绕组都是保护绕组，意思和前面的相同。

5P20指的是在短路电流达到20倍的额定一次电流时，二次输出的复合误差不大于5%，所以是5P20。

测量电流互感器与保护互感器有何差别？能否混用？测量、计量用的二次绕组，主要保证负荷电流在正常额定电流范围内能保持测量精度就行了，至于当系统出现短路，电流互感器一、二值远远超额定电流时，测量、计量用的二次绕组即使误差很大也没关系，因为短路时间很短暂，保护已经跳闸了。

所以，测量、计量用的二次绕组的准确等级的表示方法与保护二次绕组的准确等级表示方法不同。

保护用的绕组主要是在系统有短路故障时起作用，短路故障时电流很大，往往是额定电流的几十倍，在这样大的电流情况下，也要求电流互感器的保护绕组保持一定的测量精度，使保护装置能正确动作，所以保护绕组的准确等级用5P20,10P20等来表示，5P20表示故障电流是额定电流的20倍时，误差只有5%，显然5P20要比10P20准确等级高。

电流互感器参数1. 介绍电流互感器是一种用于测量和监测交流电路中电流的传感器。

它们通常被用于监测电力系统中的电流，以提供用于保护、测量和控制的准确的电流信号。

本文将介绍电流互感器的一些重要参数，以便更好地了解和应用这一关键的电力设备。

2. 额定电流额定电流是电流互感器设计和制造的一个重要参数。

它表示电流互感器能够承受的最大额定电流。

通常以安培（A）为单位。

在选择电流互感器时，应确保该参数能够满足实际电路中的最高电流需求。

3. 额定电压额定电压是指电流互感器设计和制造的另一个重要参数。

它表示电流互感器能够承受的最大额定电压。

通常以伏特（V）为单位。

在选择电流互感器时，应确保该参数能够承受实际电路中的最高电压需求。

4. 额定频率额定频率是电流互感器设计和制造的另一个关键参数。

它指的是电流互感器能够正常工作的额定频率范围。

通常以赫兹（Hz）为单位。

在选择电流互感器时，应确保该参数能够适应实际电路中的频率要求。

5. 准确级别准确级别是电流互感器的重要技术指标之一。

它表示电流互感器测量电流的准确程度。

准确级别通常以百分比表示。

较高的准确级别意味着更准确的测量结果，但通常也意味着更高的成本。

6. 负载特性负载特性是指电流互感器在不同负载条件下的输出特性。

这些特性包括输出电流、相位差和误差等。

负载特性的好坏直接影响着电流互感器的测量准确性和稳定性。

7. 频率响应频率响应是指电流互感器在不同频率下测量电流的能力。

通常以频率响应范围或频率响应曲线的形式来表示。

更广的频率响应范围意味着电流互感器能够在更多的频率范围内提供准确的测量结果。

8. 隔离性能隔离性能是电流互感器的重要特性之一。

它指的是电流互感器将电路中的测量信号与外界电路隔离开的能力。

良好的隔离性能可以防止电路中的干扰影响到测量结果，从而提高测量的准确性和可靠性。

9. 温度特性温度特性是指电流互感器在不同温度条件下的输出特性。

温度对电流互感器的测量精度和稳定性有重要影响。

电流互感器的作用及结构原理电流互感器是一种用来测量高电流的电力测量装置。

它通过感应电流，将高电流转化为低电流，以便更易于测量和处理。

电流互感器通常用于电力系统中，用于监测、保护和控制电流。

本文将详细介绍电流互感器的作用、结构和原理。

一、作用电流互感器的主要作用是将高电流转化为低电流，并传递给测量仪表进行测量和分析。

在电力系统中，电流通常很大，如果直接测量将会非常困难和危险。

因此，使用电流互感器可以将高电流降低到安全范围内，以便进行有效的监测和控制。

电流互感器的另一个重要作用是提供电流信号给保护设备。

在电力系统中，当出现电流异常或超过额定值时，保护装置将立即触发，以避免电力设备的过载或短路，保护电力系统的安全运行。

电流互感器可以提供准确和可靠的电流信号给保护设备，从而确保电力设备的可靠性和稳定性。

此外，电流互感器还可用于监测电力系统的电能质量。

通过测量电流的大小和波形，可以检测到电压失真、谐波、干扰等问题，为电力系统的优化和改进提供重要的参考和依据。

二、结构铁芯是电流互感器的关键部分，通常由高导磁材料制成，如硅钢片。

铁芯的形状和尺寸可以根据需要进行设计和制造。

一次绕组和二次绕组分别围绕在铁芯上。

一次绕组用于传递电流信号，通常由多股导线组成。

一次绕组的匝数通常非常小，以适应高电流的传输。

二次绕组用于产生较低的电流输出，通常由细导线组成。

二次绕组的匝数较多，以产生较低电流的输出。

外壳是电流互感器的保护部分，通常由绝缘材料制成，具有良好的绝缘性能和机械强度。

外壳上还设有连接接口，用于连接互感器和测量仪表或保护装置。

三、原理当有电流通过一次绕组时，根据法拉第电磁感应定律，磁场将感应出二次绕组中的电动势。

二次绕组的匝数较多，因此电动势较高。

但由于铁芯的高导磁性，磁场几乎全部集中在铁芯内部，只有很小一部分磁场能够穿透铁芯到达二次绕组。

因此，通过合适设计的一次绕组和二次绕组，可以实现从高电流到低电流的转变。

一次绕组中的高电流通过磁场感应出较低的电流信号，使得测量和处理更为方便。

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

电流互感器的准确度是什么怎么划分等级
电流互感器的准确度级别有0.2、0.5、1.0、3.0、D等级。

测量和计量仪表使用的电流互感器为0.5级、0.2级，只作为电流、电压测量用的电流互感器允许使用1.0级，对非重要的测量允许使用3.0级。

1、校验用电流互感器精度：0.1S级。

误差0.1%，常用于校验计量级电流互感器的准确度。

2、计量用电流互感器精度：0.2S 0.5级。

误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级
3、测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。

额定伏安、准确级和准确限值是三个互相依赖而不可分割的技术参数。

一般地说，额定伏安是指在额定一次电流下保证一定准确级时互感器所能负担的伏安最大值。

准确限值是指保证在额定的负荷情况下保持一定准确级别的临界技术条件。

比如额定容量15VA、在20倍额定一次电流时允许的最大复合变双误差为10%、额定功率因数为0.8、继电保护用的电流互感器可以表示为15VA、cosφ=0.8、10P20，其中P表示保护，20表示准确限值——额定电流的倍数，10表示准确级别为10%的复合变比误差。

— 1—。

电流互感器二次过电压保护器原理
电流互感器二次过电压保护器是一种保护设备，它可以有效地防止由
于突发过电压或停电等原因造成复杂电路（如交流电机、电子继电器等）
烧坏的情况。

电流互感器二次过电压保护器的原理是基于电流互感器的原理：当指定电流通过电流互感器时，其输出比例1：N，当电流瞬时增加时，输出互感器的瞬变电压（DV）会上升，而一般的交流电源的过电压保
护器的电压保护级别，只有当超过它所能抵御的最大电压时，才能通过击
穿或拒斥电压保护器来保护被保护装置，但实际上，大部分的电源系统往
往会受到由于突发过电压或停电等因素引起的电压抖动的影响，这时便可
以利用瞬变电压（DV）来保护设备。

电流互感器二次过电压保护器的工作原理可以概括为两步：第一步是，当电源系统的电压发生瞬变时，通过电流互感器产生一个瞬变电压，这个
瞬变电压的大小取决于电流互感器的比值。

第二步是，通过测量这个瞬变
电压，判断出电源系统的电压是否超过所定的最大值，如果超过最大值，
则立即启动热继电器以断开被保护装置的电源，从而保护被保护装置。

电流互感器保护级介绍电流互感器是一种用于测量电流的装置。

在电力系统中，电流互感器常用于保护和控制设备。

保护级别是电流互感器的一个重要参数，它反映了电流互感器的测量精度和能否满足特定应用需求。

本文将探讨电流互感器保护级的相关知识。

什么是电流互感器保护级？电流互感器保护级是衡量电流互感器精度和可靠性的指标。

它通常用保护类别或保护准确级别表示。

不同的电流互感器保护级别适用于不同环境和应用。

保护类别根据国际电工委员会（IEC）标准，电流互感器的保护类别分为以下几种：结构时的保护类别（PS类别）PS类别是指在电流互感器结构设计中，为了保护其内部组件免受过电流和过载的损害所采取的措施。

在不同的应用场景中，有不同级别的PS类别。

精度时的保护类别（PR类别）PR类别是指电流互感器在不同测量环境和负载条件下的测量精度。

IEC标准将PR 类别分为以下几种级别：0.1、0.2S、0.2、0.5S、0.5、1、3、6、10等。

级别越低，精度越高，但成本也相应增加。

组合时的保护类别（PC类别）PC类别是指电流互感器在特定的组合使用条件下的性能要求。

根据需要，可以根据电流互感器与其他设备的组合使用要求，选择合适的PC类别。

保护准确级别保护准确级别是电流互感器保护性能的表示。

保护准确级别通常使用R类别表示，R类别越高，保护性能越好。

常见的保护准确级别有R、S、T、P等。

电流互感器保护级的选择选择合适的电流互感器保护级别需要考虑以下几个方面：应用需求根据电力系统的特点和要求，确定所需的保护级别。

例如，对于高压电力系统和关键设备，一般需要较高的保护级别来确保电力系统的安全稳定运行。

成本效益不同级别的电流互感器保护级别具有不同的成本。

根据项目预算和经济性考虑，选择符合成本效益要求的保护级别。

技术指标在选择电流互感器保护级别时，还需要考虑其技术性能指标，如额定电流、频率范围、额定负载等。

这些指标将直接影响到互感器的测量准确性和适应性。

电流互感器的选择及应用发表时间：2018-06-22T09:58:46.593Z 来源：《电力设备》2018年第5期作者：高劲强王文杰[导读] 摘要：本文根据电流互感器的测量、计量、保护不同用途介绍了电流互感器具体选择方法及注意事项，以便更好的选择电流互感器。

（中铁工程设计咨询集团有限公司太原设计院 030003；中铁工程设计咨询集团有限公司太原设计院 030003）摘要：本文根据电流互感器的测量、计量、保护不同用途介绍了电流互感器具体选择方法及注意事项，以便更好的选择电流互感器。

关键词：准确级；测量；计量；保护随着电力系统自动化的程度不断提高，电流互感器作为电力系统的重要组成部分之一，被广泛应用于输、变、配电领域，按用途和性能电流互感器可以分为两大类，一类是测量用电流互感器，测量又分为计量和监测两大类，它是在电力系统正常运行状态下进行电流变换，向测量、监视等仪表装置提供电流信息；另一类是保护用电流互感器，主要在电力系统故障状态下进行电流变换，向继电保护装置提供电力系统故障电流信息，以便快速切除故障线路、设备及故障报警等。

电流互感器是成套设备中的主要元件之一，在设计及使用中，电流互感器的正确选用关系到设备和人身安全，因此正确选择电流互感器是个非常重要的问题。

1、测量用电流互感器测量用电流互感器的标准准确级为0.1、0.2、0.5、1、3、5、0.2S、0.5S，下表为不同准确级下的误差极限：电流互感器误差极限当电流互感器的运行范围为5%～120% 的额定电流时，电流互感器的误差不应超过表中规定的允许值。

由上表可见，电流互感器在额定电流附近运行时误差最小，在5%额定电流附近运行时误差最大，当运行在小于5%的额定电流时，误差可能超出允许值，因此在选用电流互感器时应使被测电流接近电流互感器的额定一次电流，使其在额定电流附近运行，从而保证测量的准确度。

通常测量用准确等级不需高于0.5级。

2、计量用电流互感器随着市场经济的发展提高了对电力计量准确度的要求，计量用的电流互感器的主要准确级有0.2、0.5、0.2S、0.5S，0.2、0.5级的电流互感器在一次电流为额定电流的5%以下时，对准确度不再有强制要求；S级的特点是精确计量范围广，计量精度高，特别是对小电流，当电流小到接近额定电流的1% 时（即接近空载），如有的用户夜间用电负荷很小，计量必须采用带S级的电流互感器及相应的电能表，以保证电能计量准确。
