SGL8022K 两通道触摸按键控制芯片

单路2通道模拟开关芯片
单路2通道模拟开关芯片是一种常用的电子元器件，它可以控制电路的通断，类似于我们日常生活中使用的开关。

这种芯片有两个通道，可以同时控制两个电路的开关状态。

在实际应用中，单路2通道模拟开关芯片有着广泛的用途。

例如，在音频设备中，我们可以使用这种芯片来切换不同的音频信号；在仪器仪表中，我们可以使用它来选择不同的测量通道；在通信设备中，我们可以使用它来切换不同的信号源。

总之，单路2通道模拟开关芯片可以在各种电子设备中起到关键的作用。

这种芯片的工作原理非常简单。

它有两个输入端和两个输出端，以及一个控制端。

当控制端接收到高电平信号时，芯片的两个通道都处于导通状态，即将输入信号传递到输出端；当控制端接收到低电平信号时，芯片的两个通道都处于断开状态，即不将输入信号传递到输出端。

通过控制控制端的电平信号，我们可以实现对电路的开关控制。

除了控制端的信号，单路2通道模拟开关芯片还有一些其他的参数需要考虑。

例如，它具有的通道电阻、通道间隔离度、通道带宽等参数都会影响其使用效果。

在选择芯片时，我们需要根据具体的应用需求来确定这些参数的取值范围。

总结起来，单路2通道模拟开关芯片是一种非常实用的电子元器件，
它可以方便地控制电路的通断。

它的工作原理简单，使用灵活，广泛应用于各种电子设备中。

无论是在音频设备、仪器仪表还是通信设备中，单路2通道模拟开关芯片都发挥着重要的作用。

我们相信，在未来的发展中，它的功能和性能还将不断提升，为我们的生活带来更多的便利。

规格说明书CZH8022W单通道直流LED灯光控制触摸芯片版本1.3创智辉保留不预先通知而修改此文件的权利。

目录1.概述 (3)2.特性 (3)3.封装及引脚说明 (5)4.封装尺寸图 (6)5.应用电路图 (7)6.电气参数 (8)7.BOM表 (9)8.修改记录 (9)1. 概述CZH8022W是一款用于LED灯光亮度调节及开关控制的单通道触摸芯片。

使用该芯片可以实现LED灯光的触摸开关控制和亮度调节。

具有如下功能特点和优势：灯光亮度可根据需要随意调节，选择范围宽，操作简单方便。

可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。

应用电压范围宽，可在2.4~5.5V之间任意选择。

应用电路简单，外围器件少，加工方便，成本低。

抗电源干扰及手机干扰特性好。

EFT可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。

2. 特性TI触摸输入对应SO灯光控制输出。

共有四种功能可选，由OPT1和OPT2管脚上电前的输入状态来决定。

具体如下：1）OPT1=1，OPT2=1 对应：不带亮度记忆突明突暗的LED触摸无级调光功能2）OPT1=0，OPT2=1 对应：不带亮度记忆渐明渐暗的LED触摸无级调光功能3）OPT1=1，OPT2=0 对应：带亮度记忆渐明渐暗的LED触摸无级调光功能4）OPT1=0，OPT2=0 对应：LED三段触摸调光功能不带亮度记忆突明突暗的LED触摸无级调光功能如下：初始上电时，灯为关灭状态。

点击触摸（触摸持续时间小于550ms）时，可实现灯光的亮灭控制。

一次点击触摸，灯亮；再一次点击触摸，灯灭。

如此循环。

灯光点亮或关灭时，无亮度缓冲。

且灯光点亮的初始亮度固定为全亮度的50%。

长按触摸（触摸持续时间大于550ms）时，可实现灯光无级亮度调节。

一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最小亮度后不再变化。

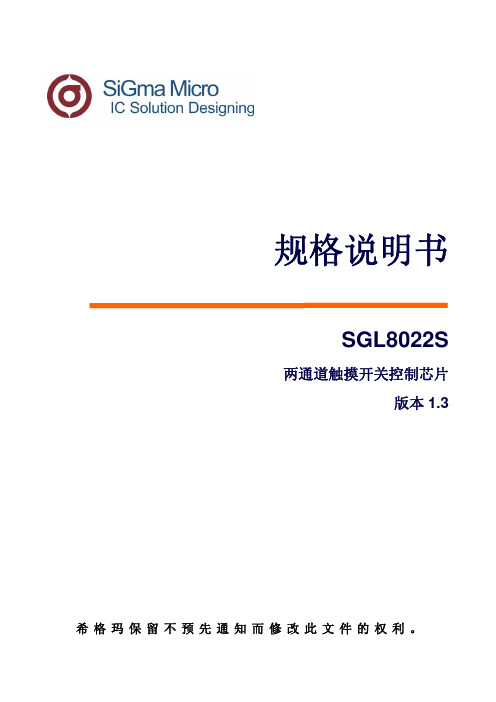

规格说明书SGL8022S两通道触摸开关控制芯片版本1.3希格玛保留不预先通知而修改此文件的权利。

目录1.概述 (3)2.特性 (3)3.封装及引脚说明 (4)4.封装尺寸图 (5)5.应用电路图 (6)6.电气参数 (7)7.BOM表 (7)8.修改记录 (8)1. 概述SGL8022S是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。

具有如下功能特点和优势： 可通过触摸实现各种逻辑开关控制。

操作简单、方便实用。

可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。

应用电压范围宽，可在2.4~5.5V之间任意选择。

应用电路简单，外围器件少，加工方便，成本低。

抗电源干扰及手机干扰特性好。

EFT可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。

2. 特性LO1与LO2在上电后的初始输出状态由上电前OSC的输入状态决定。

OSC管脚接VDD（高电平）上电，上电后LO1与LO2输出高电平；OSC管脚接GND（低电平）上电，上电后LO1与LO2输出低电平。

TI1触摸输入对应LO1逻辑输出，TI2触摸输入对应LO2逻辑输出。

每一次触摸TI1或TI2，对应LO1或LO2的输出状态翻转一次。

如此循环。

3. 封装及引脚说明DIP8SOP8管脚序号 管脚名称 输入/输出 功能描述1 OSC 输入选项输入脚2 VC 输入采样电容接入脚3 VDD 电源电源正4 GND 电源电源负5 TI1 输入触摸输入6 TI2 输入触摸输入7 LO1 输出控制输出8 LO2 输出控制输出4. 封装尺寸图DIP8SOP85. 应用电路图6. 电气参数参数典型值单位工作电压 3.0 V工作电流60 uA待机电流8 uA输入高电平(2/3)VDD V输入低电平(1/3)VDD V 输出高电平电流7 mA输出低电平电流10 mA 工作温度-20~70 ℃存储温度-50~100 ℃7. BOM表器件标示器件名称器件参数R2 碳膜电阻2KΩ/0.25WR3 碳膜电阻2KΩ/0.25WR4 碳膜电阻150KΩ/0.25WR5 碳膜电阻470KΩ/0.25WR6 碳膜电阻 4.7KΩ/0.25WR7 碳膜电阻2KΩ/0.25WRm 碳膜电阻视应用情况而定Rn 碳膜电阻视应用情况而定C1 瓷片电容0.1uF/25VC2 电解电容100uF/25VC3 瓷片电容0.01uF/25VC4 瓷片电容0.0047uF/25VC5 瓷片电容0.00047uF/2KVC6 瓷片电容0.00047uF/2KVQ1 NPN三极管8050Q2 NPN三极管8050D1 稳压二极管 5.1V/1WDm 发光二极管LEDDn 发光二极管LED8. 修改记录版本更新日期更新内容修改人确认人V1.0 2008-12-18 原始版本Apple branden V1.1 2009-3-11 修改Q1,Q2的值Apple branden V1.2 2009-4-17 修改特性描述、应用电路及BOM表Apple branden V1.3 2009-9-17 修改特性描述、应用电路、电气参数及BOM表Apple branden。

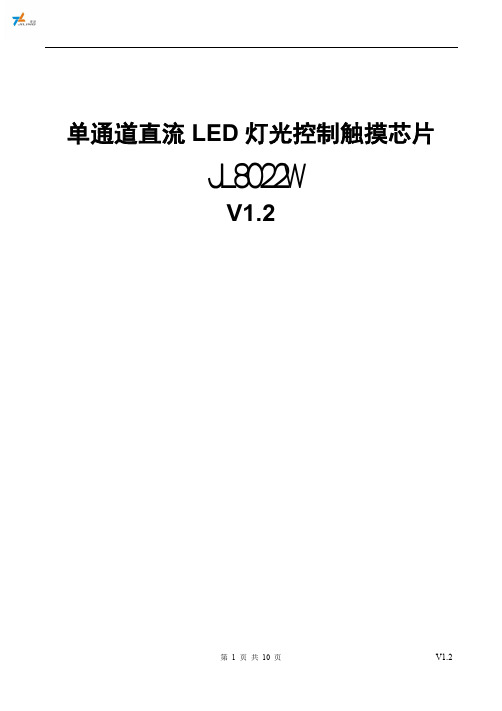

单通道直流LED 灯光控制触摸芯片V1.2ＪＬ８０２２Ｗ1、概述 (3)1.1 产品概述 (3)1.2 基本特点 (3)1.3 管脚分布图 (4)2、应用说明 (5)2.1 参考原理图 (5)2.2 功能描述 (5)2.3 按键操作方法 (6)2.4 防水模式 (7)2.5 灵敏度调节 (7)3、技术参数 (8)4、注意事项 (8)4.1 电源部分 (8)4.2 PCB排板部分 (9)5、封装 (10)1、概 述1.1 产品概述触摸感应IC 是为实现人体触摸界面而设计的集成电路。

可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。

使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。

方案所需的外围电路简单，操作方便。

确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。

1.2 基本特点◇ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便 ◇ 高灵敏度(用户可自行调节) ◇ 高防水性能◇ 待机功耗低，省电◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响 ◇ 按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定 ◇ 按键感应盘间距：大于2mm◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积）◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO 层等 ◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等 ◇ 面板厚度：0-12mm ，根据不同的面板材质有所不同 ◇ 工作温度：-20℃-85℃ ◇ 工作电压：3V-5.5V ◇ 封装类型：SOP8◇ 应用领域：触摸台灯等。

ＪＬ８０２２Ｗ1.3 管脚分布图管脚序号管脚名称输入/输出管脚说明1 NC 悬空，未用2 VC 输入采样电容输入脚(建议误差小于5%的涤纶电容)3 VDD 电源电源正端4 GND 电源接地脚5 TI 输入触摸按键输入脚6 OPT1 输入模式选择输入脚17 SO 输出灯光控制输出脚8 OPT2 输入模式选择输入脚22 、应用说明2.1 参考原理图C1、C2和C3靠近IC注： 当介质材料及厚度等差异较大时，可通过调整C3 采样电容容值来调节触摸灵敏度。

单通道直流LED 灯光控制触摸芯片V1.2ＪＬ８０２２Ｗ1、概述 (3)1.1 产品概述 (3)1.2 基本特点 (3)1.3 管脚分布图 (4)2、应用说明 (5)2.1 参考原理图 (5)2.2 功能描述 (5)2.3 按键操作方法 (6)2.4 防水模式 (7)2.5 灵敏度调节 (7)3、技术参数 (8)4、注意事项 (8)4.1 电源部分 (8)4.2 PCB排板部分 (9)5、封装 (10)1、概 述1.1 产品概述触摸感应IC 是为实现人体触摸界面而设计的集成电路。

可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。

使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。

方案所需的外围电路简单，操作方便。

确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。

1.2 基本特点◇ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便 ◇ 高灵敏度(用户可自行调节) ◇ 高防水性能◇ 待机功耗低，省电◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响 ◇ 按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定 ◇ 按键感应盘间距：大于2mm◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积）◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO 层等 ◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等 ◇ 面板厚度：0-12mm ，根据不同的面板材质有所不同 ◇ 工作温度：-20℃-85℃ ◇ 工作电压：3V-5.5V ◇ 封装类型：SOP8◇ 应用领域：触摸台灯等。

ＪＬ８０２２Ｗ1.3 管脚分布图管脚序号管脚名称输入/输出管脚说明1 NC 悬空，未用2 VC 输入采样电容输入脚(建议误差小于5%的涤纶电容)3 VDD 电源电源正端4 GND 电源接地脚5 TI 输入触摸按键输入脚6 OPT1 输入模式选择输入脚17 SO 输出灯光控制输出脚8 OPT2 输入模式选择输入脚22 、应用说明2.1 参考原理图C1、C2和C3靠近IC注： 当介质材料及厚度等差异较大时，可通过调整C3 采样电容容值来调节触摸灵敏度。

锁存输出2键触摸2通道触控检测芯片VK3602XS技术资料型号： VK3602XSVINKA/永嘉微电封装形式：SOP8年份：新年份KPP2554概述VK3602XS具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。

该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。

提供了2路锁存输出功能,可通过IO脚选择输出电平。

芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。

此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。

特点· 工作电压 2.4-5.5V· 待机电流8uA/3.0V· 工作电流60uA/3.0V· 上电复位功能（POR）· 低压复位功能（LVR）· 触摸输出响应间时工作模式 60mS ，待机模式160m· CMOS锁存输出，可通过AHLB脚选择上电输出低电平还是高电平· 无触摸4S进入待机模式· CS脚接对地电容调节灵敏度(1-47nF）· 各触摸通道单独接对地小电容微调灵敏度（0-50pF）· 上电0.25S内为稳定时间，禁止触摸· 抗电源干扰及手机干扰特性好，EFT 大于±2KV· 封装SOP8（150mil)((4.9mm x 3.9mm PP=1.27mm)VK3602XS 是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。

具有如下功能特点：1:可通过触摸实现各种逻辑开关控制。

操作简单、方便实用。

2:可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。

3:应用电压范围宽，可在2.4~5.5V之间任意选择。

4: 应用电路简单，外器件少，加工方便，成本低。
