电容式触摸感应按键技术原理及应用电容式触摸感应按键技术原理及应用2010-05-26 12:45:02| 分类：维修| 标签：|字号大中小订阅市场上的消费电子产品已经开始逐步采用触摸感应按键，以取代传统的机械式按键。
针对此趋势，Silicon Labs公司推出了内置微控制器(MCU)功能的电容式触摸感应按键(Capacitive Touch Sense)方案。
电容式触摸感应按键开关，内部是一个以电容器为基础的开关。
以传导性物体（例如手指）触摸电容器可改变电容，此改变会被內置于微控制器内的电路所侦测。
电容式触摸感应按键的基本原理◆Silicon Labs 现提供一种可侦测因触摸而改变的电容的方法电容式触摸感应按键的基本原理就是一个不断地充电和放电的张弛振荡器。
如果不触摸开关，张弛振荡器有一个固定的充电放电周期，频率是可以测量的。
如果我们用手指或者触摸笔接触开关，就会增加电容器的介电常数，充电放电周期就变长，频率就会相应减少。
所以，我们测量周期的变化，就可以侦测触摸动作。
具体测量的方式有二种：(一)可以测量频率，计算固定时间内张弛振荡器的周期数。
如果在固定时间内测到的周期数较原先校准的为少，则此开关便被视作为被按压。
(二)也可以测量周期，即在固定次数的张弛周期间计算系统时钟周期的总数。
如果开关被按压，则张弛振荡器的频率会减少，则在相同次数周期会测量到更多的系统时钟周期。
Silicon Labs推出的C8051F9xx微控制器(MCU)系列，可通过使用芯片上比较器和定时器实现触摸感应按键功能，连接最多23个感应按键。
而且无须外部器件，通过PCB走线/开关作为电容部分，由内部触摸感应按键电路进行测量以得知电容值的变化。
◆以Silicon Labs的MCU实现触摸感应按键利用Silicon Labs其它MCU系列，仅需搭配无源器件，即可实现电容式触摸感应按键方案。
与C8051F93x-F92x方案相比，唯一所需的外部器件是(3+N)电阻器，其中N是开关的数目，以及3个提供反馈的额外端口接点。

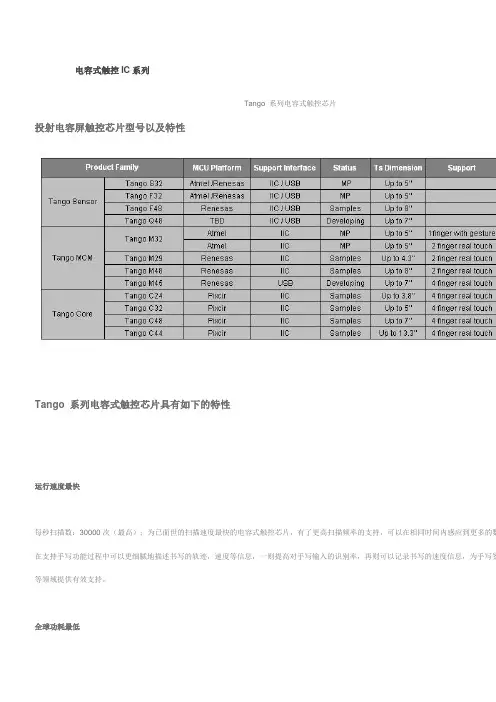

电容式触控IC系列Tango 系列电容式触控芯片投射电容屏触控芯片型号以及特性Tango 系列电容式触控芯片具有如下的特性运行速度最快每秒扫描数：30000次（最高）；为已面世的扫描速度最快的电容式触控芯片，有了更高扫描频率的支持，可以在相同时间内感应到更多的数在支持手写功能过程中可以更细腻地描述书写的轨迹，速度等信息，一则提高对手写输入的识别率，再则可以记录书写的速度信息，为手写签等领域提供有效支持。
全球功耗最低在手机、MP3等这些以电池为电源设备的应用领域，市场对功耗的要求非常苛刻。
Tango在降低功耗方面主要采用了：∙内置线性电压调整器（Regulator），数字部分采用低电压供电。
∙具有待机功能；当MCU不对该芯片操作时，芯片进入待机状态。
进入待机状态后只保留接口电路工作，功耗仅有100nA。
∙增加数字的处理方式，减少了模拟模块的静态功耗。
抗干扰能力强Tango 系列为目前全球最省电、速度最快、抗干扰能力最强的电容式触摸屏感应IC。
此系列所提供的触摸屏方案解决了目前电容式触摸屏最难克服的环境问题，也就是对于湿度、电磁波的干扰，Tango有绝对的屏蔽处理能力。
对于绘图方面，也解决了一般业者所面临的斜角线锯齿问题，Tango能很准确的提供几近完美、而且是全画面、任何角度的绘图功能。
独具书法手写功能Tango 通过软件识别书写压力，从而达到识别笔触粗细的书法功能。
其它的芯片并不能达到粗细的效果。
这样可以记录更多的书写特征，为手签名识别等领域开拓了空间。
突破大尺寸应用全球第一家有能力可以支持到10寸以上的投射电容式触摸屏的电容式触控芯片厂家,Tango 在大尺寸上面的应用接近于完美,目前已经推出2更大尺寸的触摸屏正在研发中.支持方案采集触摸屏上的数据，通过SPI协议和MCU进行通讯，MCU将采集到的数据进行解析和计算，并以HID的格式向主机报告。
U软件及结构示意图：通讯的形式有：PS/2，USB，I2C，SPI的系统平台为：window7，windows 2000, windows XP,Vistar ,Linux,Andorid,Megoo,Moblin , 支持Wince 6.0，Interl ,ARM案控屏控制IC产业9.3 义隆电子9.4 禾瑞亚9.5 CYPRESS 9.6 升达科技9.7SYNAPTICS(新思)9.8 PIXCIR第十章2010-2015年中国触摸屏行。

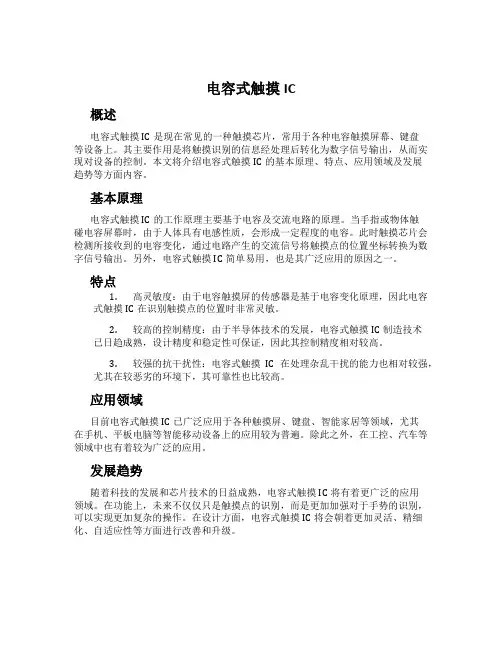

电容式触摸IC概述电容式触摸IC是现在常见的一种触摸芯片，常用于各种电容触摸屏幕、键盘等设备上。
其主要作用是将触摸识别的信息经处理后转化为数字信号输出，从而实现对设备的控制。
本文将介绍电容式触摸IC的基本原理、特点、应用领域及发展趋势等方面内容。
基本原理电容式触摸IC的工作原理主要基于电容及交流电路的原理。
当手指或物体触碰电容屏幕时，由于人体具有电感性质，会形成一定程度的电容。
此时触摸芯片会检测所接收到的电容变化，通过电路产生的交流信号将触摸点的位置坐标转换为数字信号输出。
另外，电容式触摸IC简单易用，也是其广泛应用的原因之一。
特点1.高灵敏度：由于电容触摸屏的传感器是基于电容变化原理，因此电容式触摸IC在识别触摸点的位置时非常灵敏。
2.较高的控制精度：由于半导体技术的发展，电容式触摸IC制造技术已日趋成熟，设计精度和稳定性可保证，因此其控制精度相对较高。
3.较强的抗干扰性：电容式触摸IC在处理杂乱干扰的能力也相对较强，尤其在较恶劣的环境下，其可靠性也比较高。
应用领域目前电容式触摸IC已广泛应用于各种触摸屏、键盘、智能家居等领域，尤其在手机、平板电脑等智能移动设备上的应用较为普遍。
除此之外，在工控、汽车等领域中也有着较为广泛的应用。
发展趋势随着科技的发展和芯片技术的日益成熟，电容式触摸IC将有着更广泛的应用领域。
在功能上，未来不仅仅只是触摸点的识别，而是更加加强对于手势的识别，可以实现更加复杂的操作。
在设计方面，电容式触摸IC将会朝着更加灵活、精细化、自适应性等方面进行改善和升级。
总结作为现代电子设备的重要控制元器件之一，电容式触摸IC具有很多优点，如高灵敏度、较高的控制精度等。
随着科技的发展和芯片技术的日益成熟，它在应用领域将会越来越广泛。
可以预见，电容式触摸IC将成为未来各种触摸应用的重要基础。
触摸芯片方案简介触摸芯片是一种集成电路，用于检测和响应人体触碰的设备。
它被广泛应用于手机、平板电脑、家用电器、自动化设备等各种电子产品中。
本文将介绍触摸芯片的工作原理、常见应用领域以及一种常用的触摸芯片方案。
工作原理触摸芯片通过感应和分析人体触碰的电流、电压或电容变化来实现触摸的检测和定位。
常见的触摸芯片工作原理包括电阻式、电容式和声表面波（SAW）式。
•电阻式触摸芯片：利用触摸点与电阻层之间的电阻变化来检测触摸。
它结构简单，成本较低，但对触摸笔等精细触控工具的支持较差。
•电容式触摸芯片：通过读取触摸面上的电容变化来检测触摸，具备较好的精准度和触摸体验。
它分为电容静电感应式和电容投射式两种类型。
•声表面波触摸芯片：利用超声波声表面波在玻璃或塑料上传播时的衰减来检测触摸。
它具备较高的精准度和可靠性，但成本较高。
应用领域触摸芯片在各个领域都有广泛的应用。
手机和平板电脑触摸芯片是手机和平板电脑上触摸操作的核心组件。
它使得用户可以通过手指或触摸笔在屏幕上进行滑动、点击、捏合等操作，实现人机交互。
家用电器在家庭电器中，触摸芯片可以被用于控制和操作不同的功能。
例如，冰箱、洗衣机和空调等家电产品都可以通过触摸芯片来实现触摸控制面板，用于调节温度、选择模式等操作。
汽车触摸芯片在汽车领域的应用越来越广泛。
在中控系统中，触摸芯片可以用于控制音频、导航、空调和座椅等功能。
此外，触摸芯片还可以应用于车内的触摸屏幕、旋钮、按钮等控制元件。
自动化设备触摸芯片也被广泛应用于各种自动化设备中。
例如，工业控制面板、自助终端设备、医疗设备等都可以通过触摸芯片来实现用户与设备的交互。
常用触摸芯片方案目前市场上有多家供应商提供触摸芯片方案，其中一种常用的触摸芯片方案是基于电容式触摸芯片的。
方案概述该方案采用电容静电感应式触摸芯片，支持多点触控和手势操作，具备较好的灵敏度和准确度。
它适用于手机、平板电脑、智能家居等多种应用场景。
技术特点1.高集成度：该方案采用先进的集成电路制造工艺，具备较高的集成度和稳定性。

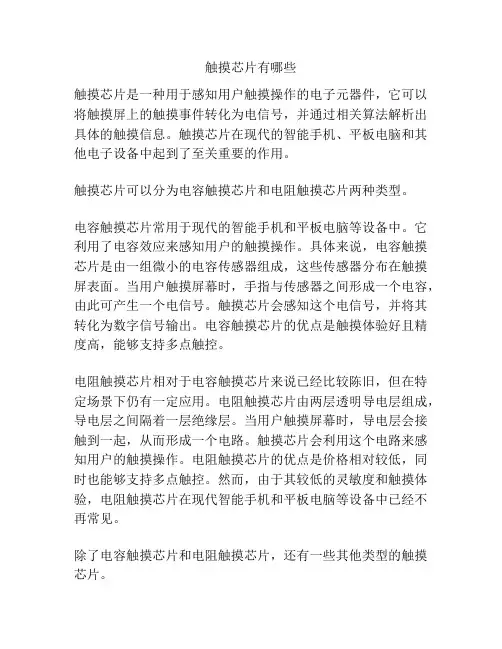

触摸芯片有哪些触摸芯片是一种用于感知用户触摸操作的电子元器件，它可以将触摸屏上的触摸事件转化为电信号，并通过相关算法解析出具体的触摸信息。
触摸芯片在现代的智能手机、平板电脑和其他电子设备中起到了至关重要的作用。
触摸芯片可以分为电容触摸芯片和电阻触摸芯片两种类型。
电容触摸芯片常用于现代的智能手机和平板电脑等设备中。
它利用了电容效应来感知用户的触摸操作。
具体来说，电容触摸芯片是由一组微小的电容传感器组成，这些传感器分布在触摸屏表面。
当用户触摸屏幕时，手指与传感器之间形成一个电容，由此可产生一个电信号。
触摸芯片会感知这个电信号，并将其转化为数字信号输出。
电容触摸芯片的优点是触摸体验好且精度高，能够支持多点触控。
电阻触摸芯片相对于电容触摸芯片来说已经比较陈旧，但在特定场景下仍有一定应用。
电阻触摸芯片由两层透明导电层组成，导电层之间隔着一层绝缘层。
当用户触摸屏幕时，导电层会接触到一起，从而形成一个电路。
触摸芯片会利用这个电路来感知用户的触摸操作。
电阻触摸芯片的优点是价格相对较低，同时也能够支持多点触控。
然而，由于其较低的灵敏度和触摸体验，电阻触摸芯片在现代智能手机和平板电脑等设备中已经不再常见。
除了电容触摸芯片和电阻触摸芯片，还有一些其他类型的触摸芯片。
首先是声表面波触摸芯片（SAW）。
声表面波触摸芯片利用了声表面波的传播原理来感知用户的触摸操作。
它的基本原理是通过触摸板上的超声波传感器和超声波发射器来发射超声波。
当用户触摸屏幕时，触摸点会引起超声波的反射，超声波传感器会检测到这种反射，并将其转化为电信号输出。
声表面波触摸芯片的优点是高灵敏度、耐用性好、防水防尘能力强，适用于户外环境。
其次是压电触摸芯片。
压电触摸芯片是利用压电效应来感知用户的触摸操作。
压电材料在外力作用下会产生电荷，触摸芯片利用这个原理来感知用户的触摸操作。
压电触摸芯片的优点是高灵敏度、响应速度快、适用于高速移动和手套操作。
它常常用于工业控制设备和一些特殊场景。

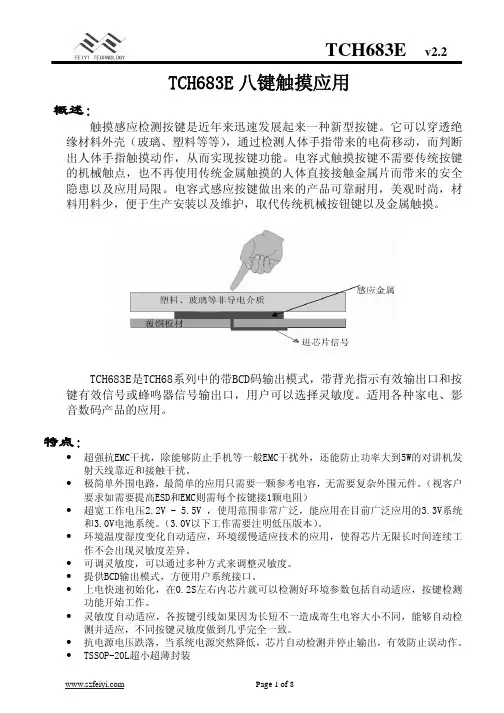

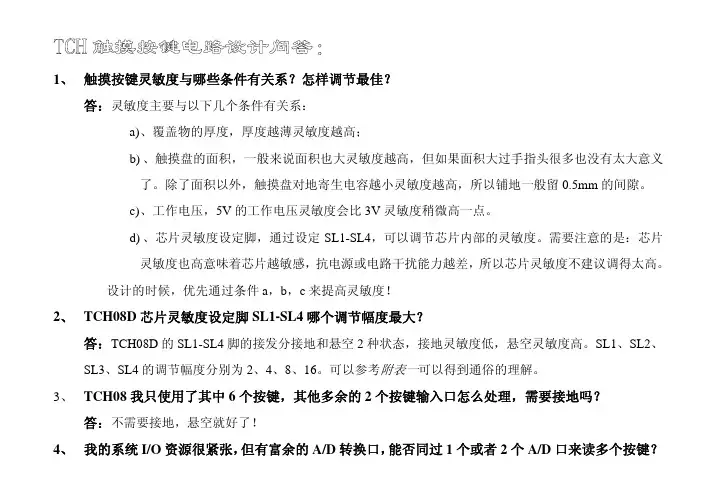

TCH683E八键触摸应用概述：触摸感应检测按键是近年来迅速发展起来一种新型按键。
它可以穿透绝缘材料外壳（玻璃、塑料等等），通过检测人体手指带来的电荷移动，而判断出人体手指触摸动作，从而实现按键功能。
电容式触摸按键不需要传统按键的机械触点，也不再使用传统金属触摸的人体直接接触金属片而带来的安全隐患以及应用局限。
电容式感应按键做出来的产品可靠耐用，美观时尚，材料用料少，便于生产安装以及维护，取代传统机械按钮键以及金属触摸。
TCH683E是TCH68系列中的带BCD码输出模式，带背光指示有效输出口和按键有效信号或蜂鸣器信号输出口，用户可以选择灵敏度。
适用各种家电、影音数码产品的应用。
特点：y超强抗EMC干扰，除能够防止手机等一般EMC干扰外，还能防止功率大到5W的对讲机发射天线靠近和接触干扰。
y极简单外围电路，最简单的应用只需要一颗参考电容，无需要复杂外围元件。
（视客户要求如需要提高ESD和EMC则需每个按键接1颗电阻）y超宽工作电压2.2V - 5.5V ，使用范围非常广泛，能应用在目前广泛应用的3.3V系统和3.0V电池系统。
（3.0V以下工作需要注明低压版本）。
y环境温度湿度变化自动适应，环境缓慢适应技术的应用，使得芯片无限长时间连续工作不会出现灵敏度差异。
y可调灵敏度，可以通过多种方式来调整灵敏度。
y提供BCD输出模式，方便用户系统接口。
y上电快速初始化，在0.2S左右内芯片就可以检测好环境参数包括自动适应，按键检测功能开始工作。
y灵敏度自动适应，各按键引线如果因为长短不一造成寄生电容大小不同，能够自动检测并适应，不同按键灵敏度做到几乎完全一致。
y抗电源电压跌落，当系统电源突然降低，芯片自动检测并停止输出，有效防止误动作。
y TSSOP-20L超小超薄封装功能规格：y工作电压： 3.2V—5.5Vy工作电流：1—2mAy按键通道： 8通道y输出模式： Q4—Q7输出BCD码y多键抑制： 2键同时按下时间优先输出（K1+K5、K4+K8组合键），3键同时按抑制y灵敏度调节：Cs电容和输入选项2种方式y上电初始化时间：电源稳定后200ms左右y按键去抖动时间：60mSy按键最长时间限制：60Sy背光输出延时： 4-6Sy低电压自动复位（LVR）： 2.5-3.2Vy封装 ： TSSOP20L应用示例：※ 请按照I0、I1、I2…I7的顺序来选用按键输入，不用的按键输入口直接接地。
TCH68x系列8键触摸芯片概述：触摸感应检测按键是近年来迅速发展起来一种新型按键。
它可以穿透绝缘材料外壳（玻璃、塑料等等），通过检测人体手指带来的电荷移动，而判断出人体手指触摸动作，从而实现按键功能。
电容式触摸按键不需要传统按键的机械触点，也不再使用传统金属触摸的人体直接接触金属片而带来的安全隐患以及应用局限。
电容式感应按键做出来的产品可靠耐用，美观时尚，材料用料少，便于生产安装以及维护，取代传统机械按钮键以及金属触摸。
TCH68x是一款高性价比的8通道触摸感应检测IC，能提供最多种输出方式，应用领域广泛。
特点：y超强抗EMC干扰，除能够防止手机等一般EMC干扰外，还能防止功率大到5W的对讲机发射天线靠近和接触干扰。
y极简单外围电路，最简单的应用只需要一颗振荡电容，按键触摸盘直接接入芯片无需要任何外围元件。
（视客户要求如需要提高ESD和EMC则需接1颗电阻）y防水干扰、水溅、水淹。
在水珠突然覆盖按键不会误动作，水珠连接2键无影响。
y超宽工作电压2.0V - 5.5V ，使用范围非常广泛，能应用在目前广泛应用的3.3V系统和3.0V电池系统。
y极低睡眠电流5μA，睡眠状态能灵敏检测按键并唤醒功能。
在电池应用场合具有相当的优势。
y环境温度湿度变化自动适应，环境缓慢适应技术的应用，使得芯片无限长时间连续工作不会出现灵敏度差异。
y可调灵敏度，可以通过多种方式来调整灵敏度。
y提供多种输出模式，不同系列输出模式不一样，用户也可根据自己的实际要求来定制接口。
y上电快速初始化，在0.2-0.5S内芯片就可以检测好环境参数包括自动适应，按键检测功能开始工作。
y灵敏度自动适应，各按键引线如果因为长短不一造成寄生电容大小不同，TCH68x能够自动检测并适应，不同按键灵敏度做到几乎完全一致。
y抗电源电压跌落，当系统电源突然降低，芯片自动检测并停止输出，有效防止误动作。
y SOP-24L，TSSOP-20L封装管脚排列：SOP-24PIN TSSOP-20PIN24PIN 管脚20PIN管脚名称功能描述1 1Q0 功能脚02 2Q1 功能脚13 3VSS 接电源负端4 4Q2 功能脚25 5Q3 功能脚36 6Q3 功能脚47 7Q5 功能脚58 8VDD 接电源正端9 -RES 复位脚，低电平复位10 9 Q6 功能脚611 10 Q7 功能脚712 - NC 空脚13—16 11—14 I0—I3 按键K1-按键K4输入17 15 CS1 振荡电容脚118 16 CS2 振荡电容脚2 19—22 17—20 I0—I3 按键K5-按键K8输入23 - NC 空脚24 - NC 空脚电气特性：‧最大绝对额定值‧DC/AC 特性：(测试条件为室内温度=25℃)※ Cs 值根据PCB 的布线分布电容和用户需要的灵敏度实际调整。
电容式触摸感应按键技术原理及应用2010-05-26 12:45:02| 分类：维修 | 标签： |字号大中小订阅市场上的消费电子产品已经开始逐步采用触摸感应按键，以取代传统的机械式按键。
针对此趋势，Silicon Labs公司推出了内置微控制器(MCU)功能的电容式触摸感应按键(Capacitive Touch Sense)方案。
电容式触摸感应按键开关，内部是一个以电容器为基础的开关。
以传导性物体（例如手指）触摸电容器可改变电容，此改变会被內置于微控制器内的电路所侦测。
电容式触摸感应按键的基本原理◆Silicon Labs 现提供一种可侦测因触摸而改变的电容的方法电容式触摸感应按键的基本原理就是一个不断地充电和放电的张弛振荡器。
如果不触摸开关，张弛振荡器有一个固定的充电放电周期，频率是可以测量的。
如果我们用手指或者触摸笔接触开关，就会增加电容器的介电常数，充电放电周期就变长，频率就会相应减少。
所以，我们测量周期的变化，就可以侦测触摸动作。
具体测量的方式有二种：(一)可以测量频率，计算固定时间内张弛振荡器的周期数。
如果在固定时间内测到的周期数较原先校准的为少，则此开关便被视作为被按压。
(二)也可以测量周期，即在固定次数的张弛周期间计算系统时钟周期的总数。
如果开关被按压，则张弛振荡器的频率会减少，则在相同次数周期会测量到更多的系统时钟周期。
Silicon Labs推出的C8051F9xx微控制器(MCU)系列，可通过使用芯片上比较器和定时器实现触摸感应按键功能，连接最多23个感应按键。
而且无须外部器件，通过PCB走线/开关作为电容部分，由内部触摸感应按键电路进行测量以得知电容值的变化。
◆以Silicon Labs的MCU实现触摸感应按键利用Silicon Labs其它MCU系列，仅需搭配无源器件，即可实现电容式触摸感应按键方案。
与C8051F93x-F92x方案相比，唯一所需的外部器件是(3+N)电阻器，其中N是开关的数目，以及3个提供反馈的额外端口接点。
触摸ic原理
触摸IC（Touch IC）是一种用于触摸屏幕上的触摸操作的集成电路。
它负责接收触摸屏幕上触摸点的位置信息并将其转换为数字信号输出给相关设备。
触摸IC常见的工作原理有以下几种：
1. 电阻式触摸IC：由两层导电膜构成，当用户通过触摸将两层导电膜接触在一起时，触摸IC会检测到电阻值的变化，并通过分析电阻值的变化来确定触摸位置。
2. 电容式触摸IC：在触摸屏上布置一定数量的传感电极，当用户触摸屏幕时，触摸IC会感应到电容的变化，并根据电容变化的位置和大小来判断触摸位置。
3. 表面声波触摸IC：将一些超声波发射器和接收器布置在屏幕的四角，当用户触摸屏幕时，超声波在触摸点产生变化，触摸IC通过分析超声波信号的变化来确定触摸位置。
4. 光学式触摸IC：通过布置一些红外线发射二极管和接收光电二极管形成一个网状的红外线光栅，当用户触摸屏幕时，触摸IC会检测到红外线的变化，并通过分析变化的位置和幅度来确定触摸位置。
不同的触摸IC工作原理会有一定的特点和适用范围，选择合适的触摸IC类型可以提高触摸屏幕的灵敏度和准确性。
TCH68x系列8键触摸芯片概述：触摸感应检测按键是近年来迅速发展起来一种新型按键。
它可以穿透绝缘材料外壳（玻璃、塑料等等），通过检测人体手指带来的电荷移动，而判断出人体手指触摸动作，从而实现按键功能。
电容式触摸按键不需要传统按键的机械触点，也不再使用传统金属触摸的人体直接接触金属片而带来的安全隐患以及应用局限。
电容式感应按键做出来的产品可靠耐用，美观时尚，材料用料少，便于生产安装以及维护，取代传统机械按钮键以及金属触摸。
TCH68x是一款高性价比的8通道触摸感应检测IC，能提供最多种输出方式，应用领域广泛。
特点：y超强抗EMC干扰，除能够防止手机等一般EMC干扰外，还能防止功率大到5W的对讲机发射天线靠近和接触干扰。
y极简单外围电路，最简单的应用只需要一颗振荡电容，按键触摸盘直接接入芯片无需要任何外围元件。
（视客户要求如需要提高ESD和EMC则需接1颗电阻）y防水干扰、水溅、水淹。
在水珠突然覆盖按键不会误动作，水珠连接2键无影响。
y超宽工作电压2.0V - 5.5V ，使用范围非常广泛，能应用在目前广泛应用的3.3V系统和3.0V电池系统。
y极低睡眠电流5μA，睡眠状态能灵敏检测按键并唤醒功能。
在电池应用场合具有相当的优势。
y环境温度湿度变化自动适应，环境缓慢适应技术的应用，使得芯片无限长时间连续工作不会出现灵敏度差异。
y可调灵敏度，可以通过多种方式来调整灵敏度。
y提供多种输出模式，不同系列输出模式不一样，用户也可根据自己的实际要求来定制接口。
y上电快速初始化，在0.2-0.5S内芯片就可以检测好环境参数包括自动适应，按键检测功能开始工作。
y灵敏度自动适应，各按键引线如果因为长短不一造成寄生电容大小不同，TCH68x能够自动检测并适应，不同按键灵敏度做到几乎完全一致。
y抗电源电压跌落，当系统电源突然降低，芯片自动检测并停止输出，有效防止误动作。
y SOP-24L，TSSOP-20L封装管脚排列：SOP-24PIN TSSOP-20PIN24PIN 管脚20PIN管脚名称功能描述1 1Q0 功能脚02 2Q1 功能脚13 3VSS 接电源负端4 4Q2 功能脚25 5Q3 功能脚36 6Q3 功能脚47 7Q5 功能脚58 8VDD 接电源正端9 -RES 复位脚，低电平复位10 9 Q6 功能脚611 10 Q7 功能脚712 - NC 空脚13—16 11—14 I0—I3 按键K1-按键K4输入17 15 CS1 振荡电容脚118 16 CS2 振荡电容脚2 19—22 17—20 I0—I3 按键K5-按键K8输入23 - NC 空脚24 - NC 空脚电气特性：‧最大绝对额定值‧DC/AC 特性：(测试条件为室内温度=25℃)※ Cs 值根据PCB 的布线分布电容和用户需要的灵敏度实际调整。
触摸IC芯片方案引言触摸IC芯片是现代电子设备中广泛使用的一种核心元件，它能够实现触摸屏幕的精准控制和手势识别等功能。
本文将介绍触摸IC芯片的基本原理、主要应用领域以及几种常见的触摸IC芯片方案。
基本原理触摸IC芯片是由一系列微小电容结构组成的。
当人的手指或其他导电物体接触屏幕时，会形成消除电场的路径，导致触摸点周围的电容值发生变化。
芯片通过测量这些电容值的变化来判断触摸点的位置和手势。
目前，常见的触摸IC芯片主要采用电容触摸技术，包括基于电阻式触摸和电容式触摸两种。
电阻式触摸IC芯片利用一层具有均匀电阻性的薄膜和一层带有均匀电流的电极薄膜构成两组电阻网络，通过测量电压差来确定触摸点的位置。
电容式触摸IC芯片则利用感应电极形成的电场来检测触摸点的位置。
主要应用领域触摸IC芯片广泛应用于各种电子设备中，包括智能手机、平板电脑、汽车导航系统、工业控制面板等。
以下是几个主要应用领域的介绍：智能手机和平板电脑随着智能手机和平板电脑的普及，触摸IC芯片在这些设备中起着至关重要的作用。
它能够实现多点触控、手势识别和滑动操作等功能，提供了更加直观、方便的用户体验。
汽车导航系统触摸IC芯片在汽车导航系统中的应用越来越普遍。
通过触摸屏幕操作，驾驶员可以方便地控制导航、音频和多媒体系统，更加安全地驾驶车辆。
工业控制面板在工业控制领域，触摸IC芯片常被用于控制面板上。
工业设备的操作界面通常需要高精度的触摸控制，触摸IC芯片能够满足这一需求，提供可靠、精准的触摸输入。
常见的触摸IC芯片方案CypressCypress是一家知名的半导体公司，提供了多种触摸IC芯片方案。
他们的方案包括单点触摸、多点触摸和手势识别等功能。
Cypress的触摸IC芯片具有低功耗、高响应速度和精确的触摸控制性能。
AtmelAtmel是一家全球领先的微控制器制造商，也提供了多种触摸IC芯片方案。
他们的方案支持多种触摸技术，包括电容式、电阻式和表面声波等。
触摸ic原理
触摸IC（Integrated Circuit）是一种用于触摸屏技术的集成电路。
它的原理是基于电荷耦合设备（CCD）和电容耦合设备（CDC）的工作机制。
在触摸屏上，触摸IC作为一个控制器，负责感知触摸操作并
将其转化为电信号。
触摸IC中的晶体管网络会记录和处理这
些电信号。
当有物体触摸屏幕时，触摸IC会感知到电荷的变化，进而将这个变化转化为数字信号。
触摸IC能够准确地判
断出触摸点的位置和力度。
触摸IC中的电容耦合设备（CDC）主要由控制电路和电容传
感器组成。
电容传感器一般由一组金属电极构成，这些电极被分布在屏幕的不同位置和方向上。
当手指触摸屏幕时，电容传感器会感知到电荷的变化，并将其转化为电信号。
控制电路会对这些电信号进行处理，从而确定出触摸点的位置和触摸力度。
触摸IC中的电荷耦合设备（CCD）则是通过网格结构的晶体
管来实现的。
当有物体触摸屏幕时，晶体管的电荷状态会发生变化，触摸IC会对这个变化进行记录和处理。
通过一系列的
算法和计算，触摸IC能够准确地确定触摸点的位置和触摸力度。
总之，触摸IC是一种基于电荷耦合设备和电容耦合设备工作
原理的集成电路。
它能够感知触摸屏上的触摸操作，并将其转化为数字信号，从而实现触摸屏的功能。
专利名称：电容式触摸感应按键
专利类型：实用新型专利
发明人：夏天,万泉应,叶剑江,刘玉芬申请号：CN201020103676.0
申请日：20100129
公开号：CN201639562U
公开日：
20101117
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种电容式触摸感应按键，设置在检测电路板上，包括触摸弹簧、平板金属感应电极以及触摸面板。
所述平板金属感应电极的底面设有数个连接凹肋，该连接凹肋嵌接触摸弹簧的上端，触摸弹簧的下端连接检测电路板。
所述平板金属感应电极的中央设有定位中孔，所述触摸面板的底面设有定位销，定位销插入定位中孔内。
本实用新型的电容式触摸感应按键具有良好的空间适应性、优异的触摸效果、安装便捷性、材料提升环境适应性以及触摸弹簧生产简单等项优点。
申请人：惠而浦(中国)投资有限公司
地址：201206 上海市浦东金桥出口加工区宁桥路600号
国籍：CN
代理机构：上海明成云知识产权代理有限公司
代理人：常明
更多信息请下载全文后查看。
