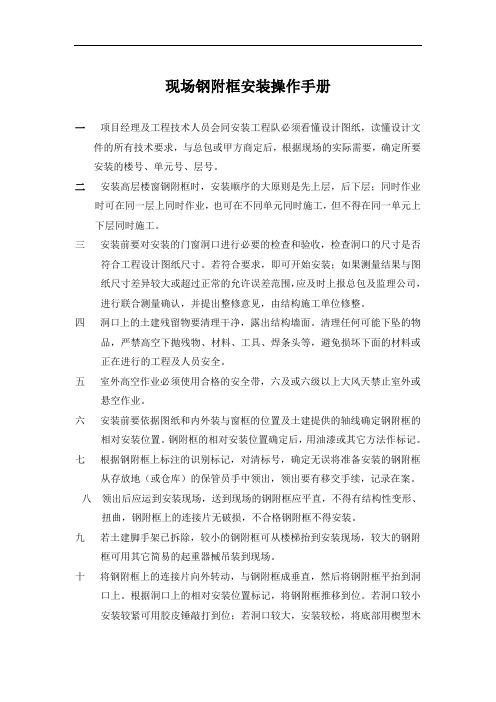

现场扇框安装操作手册

现场钢附框安装操作手册一项目经理及工程技术人员会同安装工程队必须看懂设计图纸，读懂设计文件的所有技术要求，与总包或甲方商定后，根据现场的实际需要，确定所要安装的楼号、单元号、层号。

二安装高层楼窗钢附框时，安装顺序的大原则是先上层，后下层；同时作业时可在同一层上同时作业，也可在不同单元同时施工，但不得在同一单元上下层同时施工。

三安装前要对安装的门窗洞口进行必要的检查和验收，检查洞口的尺寸是否符合工程设计图纸尺寸。

若符合要求，即可开始安装；如果测量结果与图纸尺寸差异较大或超过正常的允许误差范围，应及时上报总包及监理公司，进行联合测量确认，并提出整修意见，由结构施工单位修整。

四洞口上的土建残留物要清理干净，露出结构墙面。

清理任何可能下坠的物品，严禁高空下抛残物、材料、工具、焊条头等，避免损坏下面的材料或正在进行的工程及人员安全。

五室外高空作业必须使用合格的安全带，六及或六级以上大风天禁止室外或悬空作业。

六安装前要依据图纸和内外装与窗框的位置及土建提供的轴线确定钢附框的相对安装位置。

钢附框的相对安装位置确定后，用油漆或其它方法作标记。

七根据钢附框上标注的识别标记，对清标号，确定无误将准备安装的钢附框从存放地（或仓库）的保管员手中领出，领出要有移交手续，记录在案。

八领出后应运到安装现场，送到现场的钢附框应平直，不得有结构性变形、扭曲，钢附框上的连接片无破损，不合格钢附框不得安装。

九若土建脚手架已拆除，较小的钢附框可从楼梯抬到安装现场，较大的钢附框可用其它简易的起重器械吊装到现场。

十将钢附框上的连接片向外转动，与钢附框成垂直，然后将钢附框平抬到洞口上。

根据洞口上的相对安装位置标记，将钢附框推移到位。

若洞口较小安装较紧可用胶皮锤敲打到位；若洞口较大，安装较松，将底部用楔型木块垫实。

十一钢附框在相对安装位置立稳后，可用悬挂重锤的方法矫正钢附框的垂直度。

用直角尺测量钢附框的各个角，检查其是否成直角，用卷尺检查框的对角线，不符合要求应在对应的角处打进楔型木块，挤动钢附框，使其改变角度，如此直到框的各个角及对角线尺寸符合要求。

尚德太阳能电力有限公司制造二部5Quality is the conformance to standards.质量是完全符合相应的标准。

When our product meets the requirement of the standard set ， it is of good quality and our product can be use for it ’s intended function.当我们的产品完全符合标准，也就是确保了质量得到了保证；在质量得到保证的条件下，我们就能满足产品性能和可靠性的要求。

遇到异常情况及时向工序长、领班汇报。

Report to your leader immediately if any abnormality isencountered!装框操作规范及注意事项目 的：组件安装边框及接线盒操作规范: 一. 操作前的准备1.正确穿戴劳防用品、工作服及佩带工号牌，严格遵守制造Ⅱ部纪律，按作业指导书操作。

工号牌佩戴在左臂，正面穿戴好工作服、鞋、领口、袖口要拉62.原材料、生产工夹具的准备：（见下图）美工刀气动打胶枪手动打胶枪锉刀、木锤整形台装框机硅胶长短铝边框待装组件常规接线盒Ab-1接线盒印章、印台二. 来料检查：1．检查铝边框是否有弯曲、划伤和尖角撞塌等外观缺陷，如下图：52．检查接线盒外观是否完好，是否与待装组件相符。

如下图：3．检查待装框组件有无气泡、TPT 划伤、TPT 鼓包等缺陷。

如下图：4．检查装框机有无异常,检查整形台两头垫皮有无缺损. 如下图：装框机 整形台三. 操作要求及步骤：1.修整塑料枪头，使之能够伸到距边框槽底3-5mm 处。

打胶从左到右不得漏打。

如下图：不合格不合格边Ac 组件二极Vb 组件二极对待装框组枪头与槽底距2.边框内注入胶量高度6+1mm。

两头突出部分小于5+5mm，不得局部缺胶，硅胶内不得出现气泡，检查装框后组件背面有硅胶均匀溢出。

门框扇安装方案一、工艺流程：二、主要施工要点本工程木作业采用工厂化加工，现场拼装形式。

1、成品门框与门扇的检查，包括门框套方、尺寸复核以及门框表面平整度、垂直度检查等和门扇加工质量的检查，如门扇套方、尺寸复核以及表面加工质量等内容。

2、合页安装，带三个孔的支片安装于框上，带两个孔的支片安装于扇上。

3、门扇安装，采用初安→调整→临时固定→安装固定的流程进行，安装时，应控制门扇与门框四方的空隙，上边和两侧均在1.5mm之间,下边控制在5mm。

门扇的临时固定采用木楔子进行，至各方均调整至满意位置后上螺丝固定。

4、比准锁头、锁母位置后，先安装锁母，再安装锁头，并进行其各种用途的调试。

5、进行门扇、门框安装的综合检查，确认合格后即可进行下道工序施工。

细木工程：1）、本工程木作业采用工厂化加工，现场拼装形式。

2）、审查图纸，制定施工方案，绘制龙骨木格图，制定检查孔，电气盒盖安装方案；制定施工顺序及节点详图进行技术交底。

3）、施工工艺现场组作安装基层，按施工设计图纸和现场实际尺寸逐个翻样，并编号，委托厂家加工成成品，现场组装。

4）、质量要求及检验方法：4.1、表面平整、光滑，颜色一致，无开裂，无污染，不露钉帽，无锤印。

4.2、拼接位置正确，接缝平整、光滑、顺直、嵌合严密，割向整齐，拐角方正，拼花墙花纹通顺、吻合、对称，同一间房花纹位置一致。

4.3、装饰线交接：与贴脸、踢脚板、电气盒盖交接紧密；开洞尺寸、位置正确，套割边缘整齐、方正，装饰线棱角清晰、顺直、光滑、无开裂，色泽一致，分格缝大小、深浅出墙厚度一致；边缘直顺，无毛边、飞刺。

第七节、不锈钢楼梯栏杆制安1、工程流程安装预埋件放线→安装立柱→扶手与立柱连接2、安装预埋件先在土建基层上放线，确定立柱固定点的位置，将预埋件与主体结构焊接，在螺栓与螺栓套间加设钢板，钢板的尺寸要保证不锈钢立柱下端装饰盖板能扣住为宜，钢板与螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。

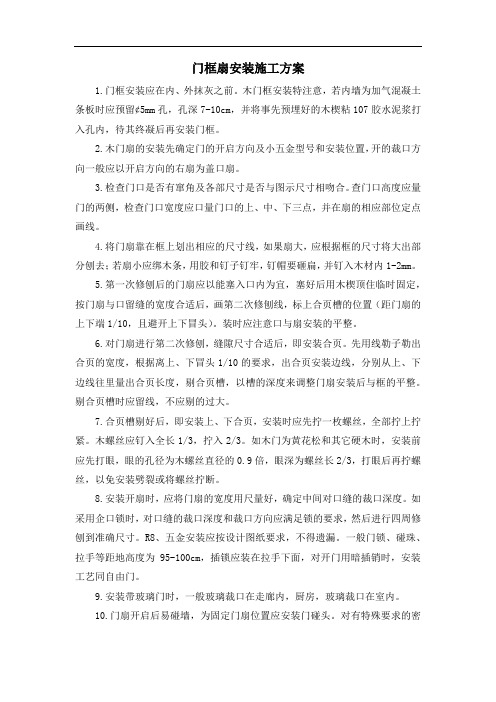

门框扇安装施工方案1.门框安装应在内、外抹灰之前。

木门框安装特注意，若内墙为加气混凝土条板时应预留¢5mm孔，孔深7-10cm，并将事先预埋好的木楔粘107胶水泥浆打入孔内，待其终凝后再安装门框。

2.木门扇的安装先确定门的开启方向及小五金型号和安装位置，开的裁口方向一般应以开启方向的右扇为盖口扇。

3.检查门口是否有窜角及各部尺寸是否与图示尺寸相吻合。

查门口高度应量门的两侧，检查门口宽度应口量门口的上、中、下三点，并在扇的相应部位定点画线。

4.将门扇靠在框上划出相应的尺寸线，如果扇大，应根据框的尺寸将大出部分刨去；若扇小应绑木条，用胶和钉子钉牢，钉帽要砸扁，并钉入木材内1-2mm。

5.第一次修刨后的门扇应以能塞入口内为宜，塞好后用木楔顶住临时固定，按门扇与口留缝的宽度合适后，画第二次修刨线，标上合页槽的位置（距门扇的上下端1/10，且避开上下冒头）。

装时应注意口与扇安装的平整。

6.对门扇进行第二次修刨，缝隙尺寸合适后，即安装合页。

先用线勒子勒出合页的宽度，根据离上、下冒头1/10的要求，出合页安装边线，分别从上、下边线往里量出合页长度，剔合页槽，以槽的深度来调整门扇安装后与框的平整。

剔合页槽时应留线，不应剔的过大。

7.合页槽剔好后，即安装上、下合页，安装时应先拧一枚螺丝，全部拧上拧紧。

木螺丝应钉入全长1/3，拧入2/3。

如木门为黄花松和其它硬木时，安装前应先打眼，眼的孔径为木螺丝直径的0.9倍，眼深为螺丝长2/3，打眼后再拧螺丝，以免安装劈裂或将螺丝拧断。

8.安装开扇时，应将门扇的宽度用尺量好，确定中间对口缝的裁口深度。

如采用企口锁时，对口缝的裁口深度和裁口方向应满足锁的要求，然后进行四周修刨到准确尺寸。

R8、五金安装应按设计图纸要求，不得遗漏。

一般门锁、碰珠、拉手等距地高度为95-100cm，插锁应装在拉手下面，对开门用暗插销时，安装工艺同自由门。

9.安装带玻璃门时，一般玻璃裁口在走廊内，厨房，玻璃裁口在室内。

框安装标准操作规程1门窗框的安装流程：准备工作确认（人员、工具、材料、洞口、交底等）确定安装基准墨线，复核窗洞与铝窗尺寸・框定位、安装调整（框方向如内外、上下、左右确认尤其注意）---拉片固定（中、高层建筑需增加防雷安装）隐蔽验收2框安装具体操作：2.1 装框准备工作确认（人员及交底、工具、洞口、材料、必需的产品保护等）（1）人员资质及安全和技术交底已确认完成。

进场前项目经理应组织对施工队的技术和安全技术交底，明确安装质量控制要点及安全注意事项，并填写“安装交底记录”，存档备查。

安装人员的质量意识和技术技能已得到施工主管和项目经理的考察认可。

注：公司将逐渐实行安装人员持证上岗制及施工人员技能备案制，未经培训和虽培训但达不到公司要求的人员不得进入我司施工现场。

现场交底示例：（2）安装及检测所用的工具、辅材（如射钉枪、羊角锤、水平仪、靠尺、钢卷尺等）已准备齐全且确认能满足正常使用要求。

（3）门窗应采用预留洞口法安装，不得采用边安装边砌墙或先安装后砌墙的施工方法。

标准洞口及修整图示如下：门窗标准洞口：A、标准洞口尺寸：门窗洞口完成基础砌筑，并经过第一道防水砂浆修解过后的垠终洞口尺寸为门窗洞口标准尺寸。

R、.窗框安装前洞口整粉刷二遒水泥砂浆,使涧口表面光溃、尺寸规整.外窗窗台板基体表面上应浇成3・5%的向外泛水，其伸入墙体内的部分应略而于外露板面。

0＞砖墙（钻I：石专、易通砌块）门窗洞LI应预制混凝卜现块。

混凝土埋块之间的间距为5叩∏∞ （万科为400mm）■混凝土埋块距门窗泅口四角的距离为18Omm （万科为150ιm)门窗标准洞口修整:空心带/防水水泥砂浆X预埋混凝土块.混凝土埋块之间的间距为400mm，混凝土埋块距门窗洞口四边的距高为150rw J⑷门窗框安装之前必须按照门窗施工图的各项要求进行门窗分类,拼接框在安装之前拼接处必须先注硅胶再拼接，拼接后进行固定，转角处，拼接处必须用发泡剂进行封堵，封堵高度不低于290rηm.见现场图片：（5）无副框（湿法作业）铝合金门窗安装前要采取保护措施，中竖框、中横框要用塑料带等捆缠严密或用胶带粘贴，边框、上下框要用胶带粘贴三面进行保护（边框、上下框严禁用塑料带等捆缠）。

装框操作规程
1准备工作：
1-1穿好工作衣、工作鞋，带好工作帽。

1-2清洁整理工作场地，检查用具。

2对上道工序来料检验：
2-1组件无芯片碎裂，并片，组件内0.5~1mm²气泡不超过3个，1~1.5 mm ²气泡不超过1个，玻璃无爆口。

2-2铝合金切割面与长度方向保持垂直, 切割面不粗糙、无毛刺。

2-3三角料安装孔无损伤，安装孔位准确。

2-4扁料平整，安装孔位准确。

2-5铝型材无损伤和弯曲，表面氧化层无划痕以及无法去除污物。

3装框操作过程：
3-1在铝合金边框凹槽内均匀的打上硅胶，硅胶厚度以1mm为宜，室温固化45分钟后使用。

3-2将组件嵌入铝合金凹槽中。

3-3用电动螺丝刀将不锈钢自攻螺丝拧入铝合金安装孔。

3-4在组件背面TPT与铝合金交界处均匀涂上硅胶，在室温下进行固化。

3-5在相应规格的接线合背面和引出线根部周围均匀打上硅胶，粘上接线合，把引线从接线合内引出，待硅胶固化后把引线接入接线合。

3-6对装好的组件进行自检：
3-6-1边框安装平整不弯曲。

3-6-2铝合金直角连接处缝隙不大于0.2mm。

3-6-3铝合金框两条对角线误差小于3mm。

3-7符合要求在随工单上做好记录流入下道工序。

4注意事项：
4-1小心操作，以免用力过大损坏组件。

4-2边框要平直，不能弯曲。

4-3用电动或气动螺丝刀拧时不能拧的太紧以免把螺钉帽拧出毛刺，再用手动螺丝刀拧紧。

4-4装接线合时引线根部和接线盒与TPT之间必须用硅胶完全密封。

编制: 审批：实施日期：。

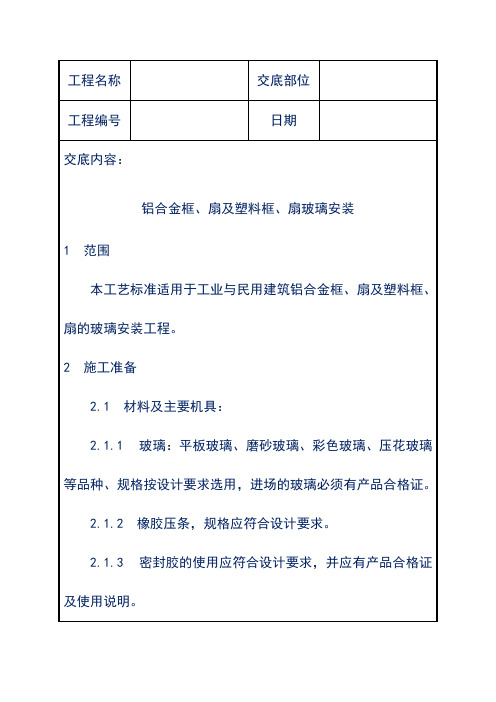

门窗框、扇玻璃安装1、一般要求（1）玻璃安装前，应将框、扇表面及裁口（槽口）内的污垢、水膜清除干净，通畅排水孔，并复查框、扇开头的灵活度。

（2）选用橡胶压条固定玻璃时，其规格要与凹槽的实际尺寸相符，其长度不得短于玻璃周缘长度，嵌入后要和玻璃、玻璃槽口紧贴，不得松支。

安装不得偏位，不应强行填入胶条，防止玻璃承受较大的安装应力，造成玻璃翘曲变形。

（3）玻璃安装后，应擦净玻璃表面污染物，关闭门窗，以免风吹将玻璃震碎。

2、安装钢框、扇玻璃（1）钢框、扇如有翘曲，应经修整后方可安装玻璃。

（2）应先试后安，合玻璃每边都能压住裁口宽的3/4。

试安不合适者应更换，直到合适为止。

（3）用油灰刀在裁口内抹油灰打底，抹厚约1-3mm，并将裁口内高低补平。

5 mm以上的大片玻璃应用橡皮钉或毡条嵌垫，但嵌垫要小于裁口，安好后不致露边。

（4）安上玻璃并挤压油灰使之紧贴，使四边略有油灰挤出。

（5）用钢丝卡卡入扇的边框小眼内固定。

长卡头压信玻璃，但不得露出油灰外，每边不少于两个，间距不得大于300 mm。

（6）在四边抹上油灰，用扁铲切成三角斜面，四角成八字形。

（7）采用铁压条固定时，应先取下压条，安入玻璃后，原条原框用螺钉拧紧固定。

（8）采用玻璃橡胶压条粘贴施工时，在钢框、均匀涂刷一度胶粘剂（氯丁胶），安上玻璃，然后将准备好的橡胶压条粘贴面刷上胶粘剂，10min后用手指均匀地按压压条，使压条贴合。

3、安装塑料框、扇玻璃（1）将裁割好的玻璃在塑料框、扇中就位，玻璃要摆在凹槽的中间，内外两侧间隙不少于2mm，也不得大于5 mm。

（2）用橡胶压条固定。

先将橡胶压条嵌入玻璃两侧密封，然后将玻璃挤紧。

（3）检查橡胶压条设置的位置是否合适，防止出现排水通道受阻、泄水孔堵塞现象。

4、安装铝合金框、扇玻璃（1）使用密封胶时，应先调整好玻璃本身的垂直及水平位置，且密封胶与玻璃和槽口粘贴处必须干燥、洁净。

（2）将玻璃下部用约3mm厚的氯丁橡胶垫块垫于凹槽内，避免玻璃就位后下部直接接触框、扇。

窗扇组装作业指导书
1、吹尘
把准备好的扇料搬运到扎床处，将扇料上的铝屑全部吹干净。

2、冲孔
按料型在对应的模具上压好角码孔，拿到料时注意先观察保护膜是否完整，冲孔要到位，冲好后不能左右移动。

3、分料
把冲好孔的料按横料、竖料分别堆放。

4、上角码、组角片
按料型将对应的角码、组角片上在横料上，要求横料上无毛冲，一个编号的横料放在一起。

5、开锁
需核对好生产单的锁高、锁孔位置，有无其他要求（外开悬挂、内开内倒、双面把手、有无防盗管等）。

6、上锁盒
要求传动杆的长度两头比料短12公分，锁盒要对准锁孔，上好螺丝、把手后，将不开锁的料型放在一起。

7、组柜
按照编号把四支料放在一起后上好铰链、胶条。

要求45°角无缝隙、平整、无错角、无毛冲、料上无瑕疵。

8、装沙网
将对应沙网放在框内，打好螺丝固定沙网。

量好压线尺寸下好压线，
上好胶条最后再上压线。

要求压线无缝隙，沙网不松动，内框中间不能小。

用卷尺衡量对角线是否一样，注意高扇要求中间是否加横料，做好后整齐堆放在规定位置。
