GIS中电压互感器的现场检定

gis电压互感器的传递过电压试验研究
GIS电压互感器传递过电压试验是为了验证互感器的电压传递
性能，确保其在实际应用中能够准确传递电压信号。

传递过电压试验主要包括以下几个方面内容：
1. 选取合适的测试电压和频率。

根据互感器的额定电压和频率进行选择，确保测试结果与实际工作条件一致。

2. 设置合适的绕组接线。

根据互感器的绕组结构和额定电压等参数，合理设置绕组之间的接线方式，以提供正确的测试电压。

3. 测试线路的阻抗匹配。

为了减小测试电压对互感器的影响，需要保证测试线路的阻抗与互感器的额定负载阻抗匹配。

4. 电压传递误差的测量。

通过测量互感器的输入侧和输出侧电压，计算电压传递误差，判断互感器的传递性能是否满足要求。

5. 分析测试结果并评估互感器的性能。

根据测量结果和相关标准要求，对互感器的传递性能进行评估，判断其是否能在实际应用中准确传递电压信号。

通过对GIS电压互感器的传递过电压试验研究，可以确保互
感器的传递性能符合要求，提高互感器在电力系统中的可靠性和准确性。

电力系统2020.7 电力系统装备丨121Electric System2020年第7期2020 No.7电力系统装备Electric Power System Equipment电压互感器是GIS 的重要组成部件，由于该部件管道内部的电容量相对不稳定，在同样不稳定的电压条件下，往往导致GIS 电压互感器现场检定存在较大的误差。

由于GIS 的组成结构与传统变电站存在较大差异，这也相对应提高了设备的检测、试验、维护要求。

1 GIS 设备特征与电压互感器分类组成GIS 设备率先投入实际应用，最早可追溯至20世纪60年代，由于其具有结构紧凑、节省占地面积、配置便捷、安全性强、适应高压环境等诸多优势，使其很快在世界范围内大量普及推广开来。

相对于传统设备，GIS 设备的维护周期更长，维护工作量也相对较少，主要组成部件的维护周期往往在20年以上，其设备故障发生率也比传统设备降低了两成至四成。

同时，由于GIS 设备部件的全封闭结构特征，也使得一旦发生问题，对于检修维护的故障定位、检修实操的技术要求也更加严格，故障发生后导致的抢修停电时间也相对传统设备更长，涉及的停电地域范围更广，故障定位难度也导致检修往往会涉及非故障部件。

由于以上特征，GIS 电压互感器往往与变电站、发电厂的母线及重要线路并联，无法与其他组成部件独立检测[1]。

电压互感器与GIS 主要有以下种类组成：（1）半封闭式HGIS 。

该组合通常使用电容式电压互感器来构建组成，其中的电压互感器是独立单元，不介入GIS 架构。

（2）全封闭式GIS 。

该组合的全体部件完全封闭于金属接地外壳中，内部充斥SF 6绝缘气体，也是应用较为广泛的组合方式，也叫做SF 6全封闭设备，主要由断路器、母线以及其他不同功能的开关组成。

（3）单元式GIS 。

该组合的基本特征是采用一种接线方式，将电源引入变电站，将其中某个单元间隔的GIS 设备组合，主要由断路器、避雷器、其他不同功能的开关组成。

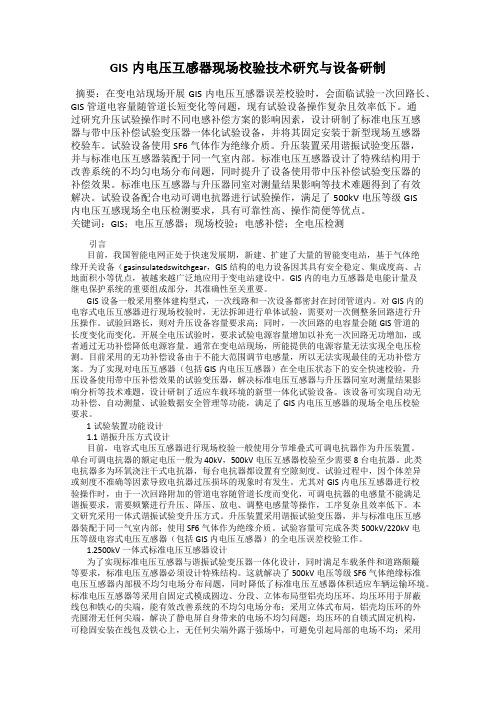

GIS内电压互感器现场校验技术研究与设备研制摘要：在变电站现场开展GIS内电压互感器误差校验时，会面临试验一次回路长、GIS管道电容量随管道长短变化等问题，现有试验设备操作复杂且效率低下。

通过研究升压试验操作时不同电感补偿方案的影响因素，设计研制了标准电压互感器与带中压补偿试验变压器一体化试验设备，并将其固定安装于新型现场互感器校验车。

试验设备使用SF6气体作为绝缘介质。

升压装置采用谐振试验变压器，并与标准电压互感器装配于同一气室内部。

标准电压互感器设计了特殊结构用于改善系统的不均匀电场分布问题，同时提升了设备使用带中压补偿试验变压器的补偿效果。

标准电压互感器与升压器同室对测量结果影响等技术难题得到了有效解决。

试验设备配合电动可调电抗器进行试验操作，满足了500kV电压等级GIS内电压互感现场全电压检测要求，具有可靠性高、操作简便等优点。

关键词：GIS；电压互感器；现场校验；电感补偿；全电压检测引言目前，我国智能电网正处于快速发展期，新建、扩建了大量的智能变电站，基于气体绝缘开关设备（gasinsulatedswitchgear，GIS结构的电力设备因其具有安全稳定、集成度高、占地面积小等优点，被越来越广泛地应用于变电站建设中。

GIS内的电力互感器是电能计量及继电保护系统的重要组成部分，其准确性至关重要。

GIS设备一般采用整体建构型式，一次线路和一次设备都密封在封闭管道内。

对GIS内的电容式电压互感器进行现场校验时，无法拆卸进行单体试验，需要对一次侧整条回路进行升压操作。

试验回路长，则对升压设备容量要求高；同时，一次回路的电容量会随GIS管道的长度变化而变化。

开展全电压试验时，要求试验电源容量增加以补充一次回路无功增加，或者通过无功补偿降低电源容量。

通常在变电站现场，所能提供的电源容量无法实现全电压检测。

目前采用的无功补偿设备由于不能大范围调节电感量，所以无法实现最佳的无功补偿方案。

为了实现对电压互感器（包括GIS内电压互感器）在全电压状态下的安全快速校验，升压设备使用带中压补偿效果的试验变压器，解决标准电压互感器与升压器同室对测量结果影响分析等技术难题，设计研制了适应车载环境的新型一体化试验设备。

gis电压互感器的传递过电压试验研究GIS电压互感器（Voltage Transformer, VT）是一种用于测量和传递高压电网中电压信号的重要设备。

传递过电压试验是对GIS电压互感器性能的一种重要评估方法，本文将就此进行研究。

我们来了解一下GIS电压互感器的基本原理和结构。

GIS电压互感器是一种电气设备，主要由绝缘罩、电感器、绝缘油和绝缘支撑结构等组成。

它的主要功能是将高压电网中的电压信号降低到低压范围内，以供测量、保护和控制等用途。

传递过电压试验是对GIS电压互感器进行性能验证的一种重要手段。

该试验旨在检验互感器在电压传递过程中的准确性和稳定性。

在试验中，先将GIS电压互感器的高压侧与高压电源相连，低压侧与负载接通，然后通过高压电源施加一定的电压信号，观察低压侧输出的电压信号是否与高压侧输入信号一致。

在进行传递过电压试验时，我们需要注意以下几个关键因素。

首先是试验设备的准备工作。

需要检查互感器的接线是否正确，绝缘罩和绝缘油是否完好，确保试验设备处于良好的工作状态。

其次是试验过程中的安全措施。

由于试验中会涉及高压电源和高电压信号，因此需要保持良好的安全操作习惯，戴好绝缘手套和安全帽，确保人员的安全。

在传递过电压试验中，我们还需要注意数据采集和分析。

试验过程中，需要使用数据采集设备记录高低压侧的电压信号，并进行数据分析。

通过对数据的处理和分析，可以评估互感器的传递准确性和稳定性。

传递过电压试验的结果主要包括以下几个方面的评估指标。

首先是传递误差。

传递误差是指低压侧输出信号与高压侧输入信号之间的差异程度，通常以百分比或千分比表示。

传递误差越小，说明互感器的传递性能越好。

其次是频率响应。

频率响应是指互感器在不同频率下的传递性能，通常以幅频特性和相频特性来描述。

最后是稳定性。

稳定性是指互感器在长时间运行过程中的传递性能是否稳定，主要通过长时间试验来评估。

通过传递过电压试验，可以评估GIS电压互感器的性能是否符合设计要求。

浅析GIS变电站电流互感器的现场误差测试方法作者：李玲芬孙振亮林占伟杜艳来源：《中小企业管理与科技·中旬刊》2014年第04期摘要：通过对GIS变电站接线方式和互感器原理的分析，总结了GIS变电站电流互感器测试的新技术、新方法，此方法涉及三种GIS变电站电流互感器的测试方法。

合理选择互感器的测试方法即可以准确、可靠地完成GIS变电站电流互感器的测试任务，又可以提高工作效率。

关键词：现场误差测试方法 GIS变电站电流互感器0 引言随着气体绝缘开关站（以下简称GIS）的不断应用，GIS变电站电流互感器测试工作也日益增多，但GIS变电站电流互感器采用了全封闭气室，测试时电流互感器无明显断开点和试验接入点，常规的测试方法已不能满足测试的要求，为了不影响GIS变电站电流互感器的准确可靠，通过分析和实践总结了GIS变电站电流互感器的测试新方法。

1 GIS变电站中电流互感器（CT）的现场误差测试方法1.1 测试原理 CT误差测试在停电状态下进行，采用比较法对被试CT进行现场误差测试。

即通过试验电源和升流器实现一次大电流输出，电流流过标准电流互感器和被试电流互感器的一侧，对两个二次输出电流进行比较测差。

1.2 测试方法常规互感器通过可直接从接线端进行接线测试，GIS变电站中CT采用穿心式结构无明显的一次线外接点，试验用一次电流能否正确接入成为GIS变电站中CT测试的关键。

通过实践总结了一下几种测试方法。

1.2.1 通过主进或出线的套管接线处某相接入，电流通过被测CT后经接地形成回路。

以图一为例电流通过流入端（主变或出线接引处）经过被测CT、断路器、接地刀闸、大地形成回路（即图中虚线）。

■优点：接线直观，一次线路短，单相通流不涉及其他相开路。

缺点：有时需要吊车配合接引线工作效率较慢。

1.2.2 通过主进或出线的套管接线处某相接入，电流通过该相被测CT后经接地盆返回经另外一相被测CT，从接线处输出形成回路。

109中国设备工程Engineer ing hina C P l ant中国设备工程 2018.11 （下）根据互感器的特性，必须要在断开电力供应的状态下才能够对其进行检测工作，运用单项电流连接法能够运用升流设备来对互感器进行校验，得出具体的误差参数值后对误差值进行更正。

现阶段能够通过两种较为成熟的方式来对互感器进行现场检测。

一种是通过校验器来对额定负荷状态中的设备进行检测；另一种是通过对具体电能测量值所存在的误差来进行检测。

同时在电网技术的不断发展中，更多的检测技术也会被采用，使得互感器的误差值被有效检测。

从现阶段所采用的较多校验方式来看，设备等级的高低直接影响了互感器校验方式的有效程度，在具体的检测过程中，检测设备的等级要比被检测设备的等级高出两级以上，在电流量的标准要求下，具体设备的实际重量通常都较大，极大影响了对电流互感器进行实地检测的便利程度；同时在检测过程中，对于停电的因素能否较好的处理也对检测结果造成直接影响。

重量较大的检测设备需要较长时间来对线路进行梳理，这些时间都需要包含在停电时间之内，因此会极大延长停电时间，使得供电系统承担的压力加大；并且电流互感器所对应配套的导线也较难移动，需要通过专门的运吊设备来进行辅助，并且还不能够涉及到所有性质电流的检测，仅能对部分电流互感器进行现场有效检测。

1 现场校验的困难和问题（1）进行现场检测需要对诸多的事项进行有效的规划与协调，因此需要进行的工作量非常大，在进行具体的检测过程中，需要使用到的高级设备价格较高并且移动困难。

（2）由于现场检测要进行的具体工作量较大，需要大量的工作人员进行有效协调配合工作，因此人力成本较高，并且对高级设备的运输与移动也需要耗费大量运输成本。

（3）现场对于互感器的检测要求较高，通常在具体的实地检测过程中很少能够满足其条件，因此造成检测结果的精确度较不稳定，最为常见的问题是在进行升流试验的过程中，很难达到检测的对应标准，使得结果受到较大程度的影响。
