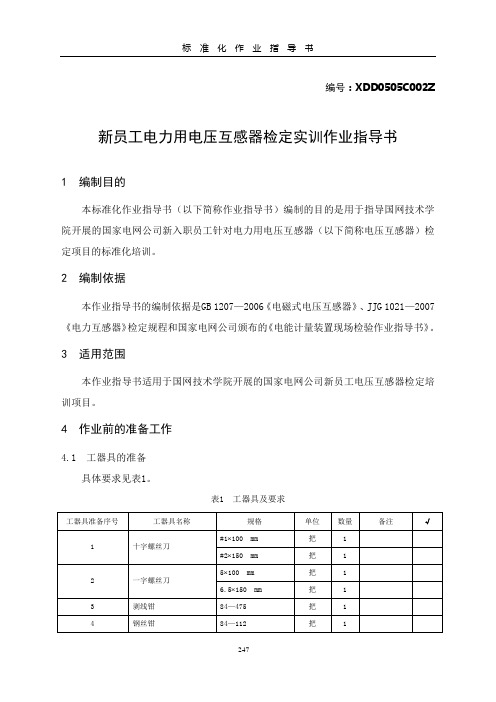

编号：XDD0505C002Z 新员工电力用电压互感器检定实训作业指导书1 编制目的本标准化作业指导书（以下简称作业指导书）编制的目的是用于指导国网技术学院开展的国家电网公司新入职员工针对电力用电压互感器（以下简称电压互感器）检定项目的标准化培训。
2 编制依据本作业指导书的编制依据是GB 1207—2006《电磁式电压互感器》、JJG 1021—2007《电力互感器》检定规程和国家电网公司颁布的《电能计量装置现场检验作业指导书》。
3 适用范围本作业指导书适用于国网技术学院开展的国家电网公司新员工电压互感器检定培训项目。
4 作业前的准备工作4.1 工器具的准备具体要求见表1。
表1 工器具及要求2474.2 材料准备材料要求：两端带固定叉口接头（插头尺寸：外径12 mm，内径8 mm。
厚度：0.8 mm）试验二次导线，具体见表2。
表2 检定所需材料及要求4.3 人员组织要求小组由5-6名学员和2名及以上培训师组成，最多不超过7名学员，其中一名培训师为工作负责人，工作票许可后，工作负责人应前往工作地点，核实工作票各项内容。
一名学员为实际操作人，主要进行现场实际操作。
另一名培训师担任安全监护人，安全监护人负责检查全部工作过程的安全性，发现不安全因素，应立即通知暂停工作并向工作负责人报告。
其余学员在工作现场进行观摩，检定项目完成后，依次更换学员担任实际操作人。
4.4 安全质量保证措施安全防护要求具体见表3。
表3 安全防护要求2485 作业方案及技术要求5.1 总体要求本项目要求掌握电压互感器检定的流程和各项目的试验方法，掌握测试结果的判定方法、检定结果的处理方法。
5.2 作业步骤试验设备的要求及功能参见附录A。
电压互感器检定实训总体实施步骤见表4。
表4 电压互感器检定具体步骤2492505.2.1 变电站第一种工作票的办理根据国家电网公司电力安全工作规程（变电部分）的要求及格式，办理变电站（发电厂）第一种工作票。

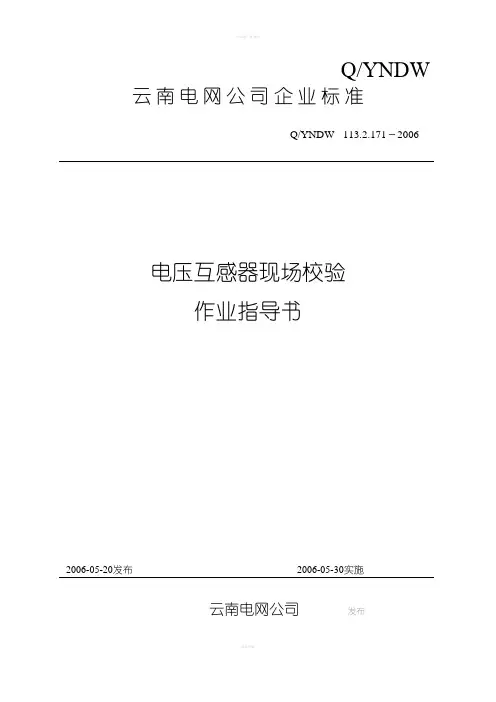

Q/YNDW 云南电网公司企业标准Q/YNDW 113.2.171－2006电压互感器现场校验作业指导书2006-05-20发布2006-05-30实施云南电网公司发布前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司电压互感器现场校验作业指导书。
编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
本指导书由云南电网公司生产技术部归口。
本指导书由云南省电力试验研究院（集团）有限公司负责编写。
本指导书主编人：曹敏本指导书主要起草人：曹敏梁仕斌李毅杨晴本指导书主要审核人：熊志全本指导书由云南电力试验研究院（集团）有限公司负责修编。
本指导书修编人：曹敏梁仕斌本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。
目次1 目的 (4)2 适用范围 (4)3 引用标准 (4)4 支持性文件 (4)5 技术术语 (4)6 安全措施 (5)7 作业准备 (6)8 作业周期 (7)9 工期定额 (7)10 设备主要技术参数 (7)11 作业流程 (8)12 作业项目、工艺要求及质量标准 (8)13 作业中可能出现的主要异常现象及对策 (11)14 作业后的验收和交接 (12)附录电压互感器现场校验原始记录 (13)电压互感器现场校验作业指导书1 目的规范电压互感器现场校验的作业方法，保证作业安全和校验的质量。
2 适用范围本作业指导书适用于云南电网公司所属供电企业使用中的电压互感器的现场校验。
3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB8170-87 《数据修约规则》GB1207-1997 《电压互感器》GB/T 16927.1－1997 《高电压试验技术第1部分一般试验要求》GB/T 4703-2001 《电容式电压互感器》JJG314-94 《测量用电压互感器检定规程》DL408-91 《电业安全工作规程（发电厂和变电所电气部分）》Q/CSG 1 0004-2004 《电气工作票技术规范(发电变电部分)》4 支持性文件所使用校验设备的使用说明书被检电压互感器的使用说明书、历史技术资料及厂家技术文件5 技术术语5.1 二次负荷二次回路导纳,用西门子和功率因数（滞后或超前）表示。
Q/HED—2014 220KV电容式电压互感器试验作业指导书1范围本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。
制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。
3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。
4设备信息5现场准备及工具仪器准备125.2 工作准备□ 工器具已准备完毕，材料、试验仪器已落实。
□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。
5.3 办理相关工作票□ 检查验证工作票。
6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：a) 测量绝缘电阻。
b) 介质损耗及电容量测量试验。
7 试验工序及质量标准7.1 测量绝缘电阻7.1.1 试验目的□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
7.1.2 适用范围□ 交接、大修、预试、必要时。
电压互感器检定操作指导说明书电工知识12月18日讯，1适用范围本作业指导书适用额定频率为50Hz的测量用电压互感器检定工作。
目的是为了保证该项目检定工作在受控状态下进行，确保检定数据的真实性和有效性。
电压互感器检定操作指导说明书2引用标准JJG314-94《测量用电压互感器》检定规程。
3环境条件3.1温度：+10℃～+35℃3.2相对湿度：≤80%5检定项目及方法执行JJG314-94《测量用电压互感器》检定规程。
6注意事项6.1检定过程中电压互感器二次回路只允许一点接地，以免两点接地行成短路。
6.2被试电压互感器在检定过程中超差，应选1:1的变比自校接线，来分析被试电压互感器误差超差原因。
7测量结果不确定度的评定测量用电压互感器测量结果不确定度的评定见附录1。
8记录、数据处理方法、证书8.1原始记录的要求8.1.1原始记录数据不得随意涂改。
如果将数据写错，必须在错误数字上划两横线，然后将正确的数字写在错误数字的右上角，并加盖私章。
8.1.2原始记录数据必须用钢笔或签字笔填写，不得使用铅笔或圆珠笔填写。
8.1.3原始记录应永久保存。
8.2原始数据的处理方法8.2.1程控校验台在使用过程中，必须严格按检定规程要求制定检定方案（校验点），计算机采集的原始数据必须按要求保存。
8.2.2计算机采集的原始数据必须定期备份。
8.2.3计算机采集的原始数据如采用网络（局域网）集中管理，必须按要求将校验数据上传至网络数据库中。
8.2.4网络（局域网）数据库的原始校验数据必须定期、可靠的进行备份，校验数据永久保存。
8.3检定结果、证书8.3.1按检定规程中“检定结果的处理”执行。

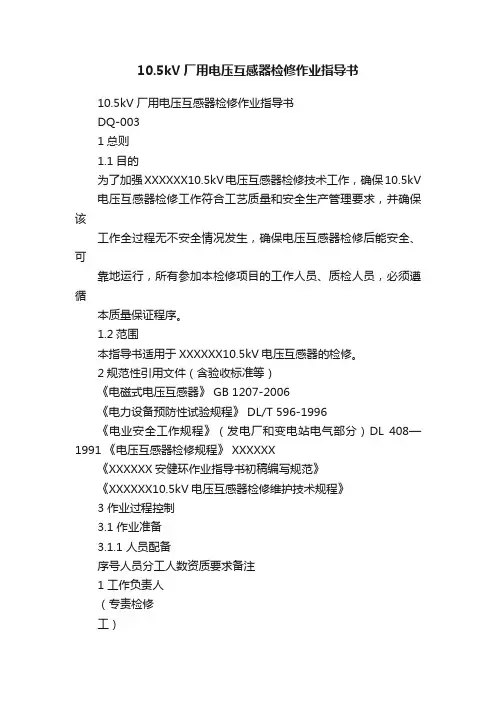

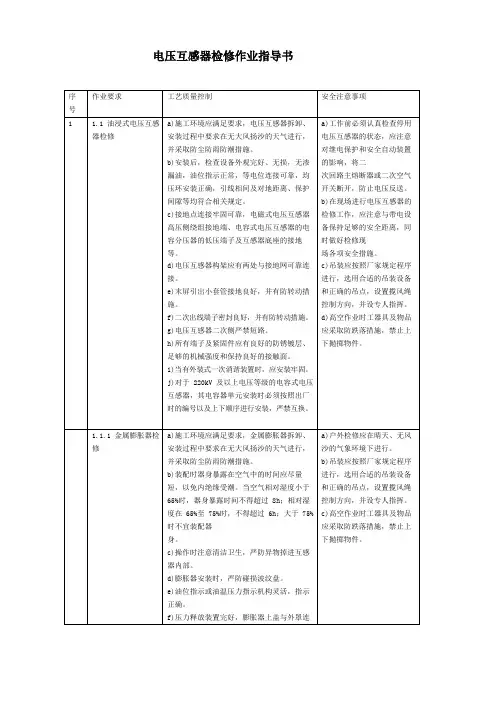

10.5kV厂用电压互感器检修作业指导书10.5kV厂用电压互感器检修作业指导书DQ-0031总则1.1目的为了加强XXXXXX10.5kV电压互感器检修技术工作，确保10.5kV 电压互感器检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保电压互感器检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。
1.2范围本指导书适用于XXXXXX10.5kV电压互感器的检修。
2规范性引用文件（含验收标准等）《电磁式电压互感器》 GB 1207-2006《电力设备预防性试验规程》 DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL 408—1991 《电压互感器检修规程》 XXXXXX《XXXXXX安健环作业指导书初稿编写规范》《XXXXXX10.5kV电压互感器检修维护技术规程》3 作业过程控制3.1 作业准备3.1.1 人员配备序号人员分工人数资质要求备注1 工作负责人（专责检修工）1具备电气工作票工作能力与资格，具备3年以上检修工作经验2 工作组成员（检修工）3熟悉《电业安全工作规程》，具备电气工作票工作资质或条件3 其他成员（辅助工或外委员工）若干具有电工证资质或条件3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）序号类别名称规格备注1 测量仪器数字万用表交流耐压试验仪高压数字兆欧表直流电阻测试仪电压表电流表温湿度计2 作业工器吸尘器具电源盘手电筒绝缘板活动扳手套筒扳手梅花扳手梯子测试用绝缘导线试验专用接地线组合螺丝刀3 安全防护用品防护面罩防护服3.1.3消耗材料包括备品序号名称规格单位数量备注1 绝缘胶带卷 52 塑料薄膜米1003 水砂纸800# 张 34 无水酒精瓶105 白凡士林桶 36 棉纱布公斤87 毛刷把10 3.2 作业过程及风险预控序号作业步骤或项目内容风险描述预制措施备注1 检查安全措施安全措施执行不到位。
电子式电流电压互感器试验作业指导书一、试验仪器仪表：1、单相调压器1台2、5000V摇表1台3、2500V摇表1台4、1000V摇表1台5、 2.5—5A电流表2块6、5—10A电流表2块7、75—600V电压表2块8、大电流发生器1套9、XT761互感器稳态综合校验仪1套10、600KV串联谐振试验仪1套二、电流互感器试验1、测量绕组的绝缘电阻值,一次对二次及外壳,二次之间及末屏.与出厂值比较应无明显差别.110KV及以上的油纸电容式电流互感器应测末屏对二次绕组及地的绝缘电阻采用2500V欧表测量.绝缘电阻不小于1000MΩ。
2、准确度试验测量用电子式电流互感器的基本准确度试验，试验应按表17、表18、表19列出的各电流值，在额定频率、额定负载和常温下进行，另有规定时除外。
保护用电子式电流互感器的基本准确度试验，为验证是否符合准确度标称的要求，试验应在额定一次电流见表20、额定频率、额定负载在常温下进行。
表17误差限值表18特殊用途电流互感器的误差限值表19误差限值对模拟量输出，试验所用二次负荷应按有关条款规定选取。
表19误差限值3、工频耐压试验二、电压互感器试验1、测量绕组的绝缘电阻值,一次对二次及外壳,二次之间及末屏.与出厂值比较应无明显差别.110KV及以上的油纸电容式电流互感器应测末屏对二次绕组及地的绝缘电阻采用2500V欧表测量.绝缘电阻不小于1000MΩ。
2、准确度试验电子式电压互感器的标准准确级为：0.1、0.2、0.5、1、3。
测量用电子式电压互感器的电压误差和相位误差限值：在80%～120%的额定电压及功率因数为0.8（滞后）的25%～100%的额定负荷下，其额定频率时的电压误差和相位误差，应小于表9规定的限值。
误差应在互感器的端子处测定，并须包含作为互感器固有元件的熔断器或电阻器的影响。
表9测量用电子式电压互感器的电压误差和相位误差限值3、通用要求在所规定的条件下，以及在温度，频率，负荷和辅助电源电压参考范围的任一值时，各准确级的电压误差和相位误差应不超过表10和表11的规定。
1目的 (1)2适用范围............................................................................. I 3引用标准.. (1)4作业条件 (1)5风险分析/危害辨识 (1)5.1检修总体危害辨识 (1)5.2解体阶段的风险分析 (1)5.3检修阶段的风险分析 (1)5.4回装阶段的风险分析 (1)5.5文明施工作业措施 (1)6组织及人员分工 (2)6.1组织措施 (2)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件（无） (3)9修前设备状况（如缺陷、运行情况、渗漏情况等）（无） (4)10检修工序、工艺及质量标准 (4)10. 1试验前准备 (4)11 设备检修质量验收卡 (6)12备品备件检查（检验）记录（无） (7)13 电磁式电压互感器电气试验报告 (8)14.不合格项目审批单 (9)15.完工报告单 (10)16.本检修项目其它反馈（由工作负责人填写） (11)电磁式电压互感器电气试验作业指导书1目的1. 1保证电磁式电压互感辭试验符合检修工艺质量要求、文明生产管理要求。
1.2为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2适用范围适用于北3引用标准下列文件中的条款通过木作业指导书的引用而成为木作业指导书的条款。
《华北电网冇限公司电力设备交接和预防性试验规程》2008年版。
4作业条件4.1电磁式电压互感器停电，办理检修工作票。
4.2作业组成员了解试验前电磁式电压互感器的缺陷。
4.3作业组成员了解电磁式电压互感器的运行状态及电磁式电压互感器的试验数据。
4.4清点所有专用工具试验仪器齐全，检查合适，试验可靠。
4.5参加试验的人员必须熟悉本作业指导书，并能熟记熟背木书的试验项冃，试验标准等。
4・6参加本试验项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7准备好试验用的各易损件及材料。
互感器试验作业指导书1 适用范围本作业指导书适用于电流互感器电压互感器电气设备的试验。
内容主要包括试验项目及各项目的引用标准、仪器设备、试验方法、试验标准及要求、安全注意事项和原始记录及试验报告等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
《电气装置安装工程电气设备交接试验标准》 GB 50150-2016《电力设备预防性试验规程》 DL/T 596—1996《现场绝缘试验实施导则》 DL/T 474.2～DL/T 474.4—2006《互感器试验导则第1部分：电流互感器》 GB/T 22071.1-2008《互感器试验导则第2部分：电磁式电压互感器》 GB/T 22071.2-20083 试验项目（1）绝缘电阻的测量；（2）测量35kV及以上电压等级的互感器的介质损耗因数（tanδ）及电容量；（3）交流耐压试验；（4）绕组的直流电阻；（5）检查接线绕组组别和极性；（6）误差及变比测量；（7）测量电流互感器的励磁特性曲线；（8）测量电磁式电压互感器的励磁特性；（9）电容式电压互感器（CVT）的检测；（10）密封性能检查；（11）测量铁芯夹紧螺栓的绝缘电阻。
4 试验方法及主要设备要求4.1测量绝缘电阻4.1.1 主要仪器设备电动兆欧表、干湿温度表；4.1.2试验方法a)对被试品进行充分放电。
b)使用2500V兆欧表，将地线端子用接地线和互感器的外壳连接好，将兆欧表的高压线接被试绕组，其它绕组短接接地。
c)记录60秒的绝缘电阻值。
d)关闭兆欧表并将被试绕组对地放电。
4.1.3试验标准及要求1）测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000MΩ；2）测量电流互感器一次绕组段间的绝缘电阻，绝缘电阻值不宜低于1000MΩ，但由于结构原因而无法测量时可不进行；3）测量电容型电流互感器的末屏及电压互感器接地端（N）对外壳（地）的绝缘电阻，绝缘电阻值不宜小于1000MΩ。
电压互感器检定实训作业指导书国网江西省电力公司培训中心目录1 编制目的 (3)2 编制依据 (3)3 适用范围 (3)4 作业前的准备工作 (3)4.1 工器具的准备 (3)4.2 材料准备 (3)4.3 人员组织及要求 (4)4.4 安全质量保证措施 (5)4.5 技术资料 (5)4.6 危险点分析及预防控制措施 (6)5 作业方案及技术要求 (7)5.1 总体要求 (7)5.2 作业步骤 (7)6 收工 (10)6.1 导线的回收 (10)6.2 工器具及设备的整理 (10)6.3 打扫卫生 (10)6.4 填写资料 (10)附录A 电压互感器检定实训考核评分标准 (11)附录B 电压互感器检定实训考核评分标准 (12)1 编制目的本标准化作业指导书（以下简称作业指导书）编制的目的是用于指导国网江西省电力公司培训中心开展的国家电网公司新入职员工针对电压互感器检定项目的标准化培训。
2 编制依据本作业指导书的编制依据是1．JJG314-2010 测量用电压互感器检定规程2．JJG1021-2007 电力互感器检定规程3．GB1207-2006 电磁式电压互感器4．GB/T4703-2001 电容式电压互感器5. DL/T 448-2000 《电能计量装置技术管理规程》。
3 适用范围本作业指导书适用于国网江西省电力公司培训中心开展的国家电网公司新员工电压互感器检定培训项目。
4 作业前的准备工作4.1 工器具的准备具体要求见表1。
表1 工器具及要求工器具准备序号工器具名称规格单位数量备注√1 十字螺丝刀#2⨯150 mm 把 12 一字螺丝刀#2⨯150 mm 把 13 钢丝钳把 14 斜嘴钳把 15 剥线钳把 16 活动扳手把 14.2 材料准备电压互感器检定项目所需材料及要求，见表2。
表2 所需材料及要求序号材料名称规格单位数量备注√1 HEF-H仿真式互感器校验仪，台 12 110Kv标准电压互感器台 13 35Kv标准电压互感器台 14 10Kv标准电压互感器台 15 升压器，XZB（C）-H型工频串联谐振试验台 1装置6 升压器，XZB（C）-H型工频串联谐振试验装置台 27 110Kv被试电压互感器台 18 35Kv被试电压互感器台 19 10Kv被试电压互感器台 110 测试专用线根若干11 软铜接地导线 4 mm2 根 112 控制箱台 113 电压负载箱台 14.3 人员组织及要求每次实验由两名学员共同完成，一名学员进行接线，另一名学员监护。
4.3.1 劳动组织电压互感器检定项目所需人员类别、职责和数量，见表3。
表3 劳动组织序号人员类别人员构成职责作业人数1 工作负责人所在专业负责人（一般由专职培训师担任）（1）正确安全地组织工作。
（2）负责检查安全措施是否正确完备、是否符合实验室实际条件，必要时予以补充。
（3）工作前对工作班成员进行危险点告知，交代安全措施和技术措施，并确认每一个工作班成员都已知晓。
（4）严格执行实验室安全措施。
（5）督促、监护工作班成员遵守电力安全工作规程，正确使用劳动防护用品和执行实验室安全措施。
（6）工作班成员精神状态是否良好，变动是否合适。
（7）交代作业任务及作业范围，掌控作业进度，完成作业任务。
（8）监督工作过程，保障作业质量。
1人2 专责监护人所在专业除负责人外的其他专兼职培训师（1）明确被监护人员和监护范围。
（2）作业前对被监护人员交代安全措施，告知危险点和安全注意事项（3）监督被监护人遵守电力安全工作规程和现场安全措施，及时纠正不安全行为。
（4）负责所监护范围的工作质量、安全。
根据作业内容与实验室情况确定3 工作班成员新入职员工（1）熟悉工作内容、作业流程，明确工作中的危险点，并履行确认手续。
（2）严格遵守安全规章制度、技术规程和劳动纪律，对自己工作中的行为负责，互相关心工作安根据作业内容与实验室情况确定序号人员类别人员构成职责作业人数全，按照指导老师的要求开展实训操作。
（3）按照指导老师的要求，正确使用工器具和劳动防护用品。
（4）完成工作负责人安排的作业任务并保障作业质量。
4.3.2 人员要求工作人员的身体、精神状态，工作人员的资格包括作业技能、安全资质和特殊工种资质等，具体要求见表4。
表4 人员要求序号内容备注1学员应经所在单位查体，身体健康，无妨碍工作的病症（体格检查每两年至少一次）；身体状态、精神状态应良好。
2培训师应具备必要的电气知识和业务技能，且按工作性质，熟悉电力安全工作规程的相关部分，并应经试讲合格。
3 培训师具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
4 熟悉本作业指导书，并经操作前的培训。
5培训师应熟悉标准装置的日常维护工作，能够对检定过程中发生的异常进行及时处理。
4.4 安全质量保证措施安全防护要求具体见表5。
表5安全防护要求序号安全用具注意事项√1 工作服长袖棉质工作服，衣服扣子要扣紧，不得将袖子、裤腿挽起2 安全帽佩戴正确规范，大小要调整合适，绳带松紧要适当，并扣好下颚带3 绝缘鞋使用前检查绝缘鞋是否损坏、变形，如有损坏应及时更换4 线手套操作时必须戴线手套5 安全遮拦操作区域配有安全遮拦6 绝缘垫操作区域配有绝缘垫4.5 技术资料技术资料主要包括实训场所需使用的检定规程、图纸、使用说明书、试验记录等，见表6。
表6 技术资料序号名称备注1 《电能计量》教材2 DL/T448-2000《电能计量装置技术管理规程》3 XZB（C）-H型工频串联谐振试验装置使用说明书HEF-H仿真式互感器校验仪使用说明书4 JJG1021-2007 电力互感器检定规程JJG314-2010 测量用电压互感器检定规程5 《电压互感器室内检定标准化培训作业指导书》6 检定记录格式7 检定证书内页格式8 检定结果通知书内页格式4.6 危险点分析及预防控制措施低压计量装表接电的危险点与预防控制措施，见表7。
表7 危险点分析及预防控制措施序号防范类型危险点预防控制措施1 人身伤害或触电实训设备电源（1）培训师对学员应交代工作任务，进行安全教育，作业前对学员进行危险点告知，交代安全措施和技术措施。
（2）关闭总开关处电源，加强安全教育，未经培训师同意，学员不得接通设备电源。
学员未按要求佩戴安全帽，着装不规范（1）加强安全教育，让学员意识到安全的重要性；加强实训过程中安全管理，对未按要求佩戴安全帽，着装不规范的行为及时制止。
2 机械伤害螺丝刀等工器具使用过程中伤人（1）加强监护，正确使用工器具。
（2）按规定对各类工器具进行定期试验和检查，确保使用合格的工器具。
（3）工器具应定置摆放。
序号防范类型危险点预防控制措施3 设备损坏（1）在连接试验变压器（励磁变压器）、电抗器与试品之间的连线时，要注意连线之间以及连接线与周围物体（包括与设备）之间的安全绝缘距离。
（2）试验变压器（励磁变压器）接地端和试品接地端一定要可靠接地。
试验变压器（励磁变压器）的仪表端也要求有一端接地。
（3）过流烧坏设备。
（4）实验时进入高压区。
（1）按照培训师的讲解和示范进行操作（2）按照安规要求摆放设备。
（3）接通电源前，再次检查连线的正确性特别是地线的正确性，（4）将控制箱的调压器回到“零位”（否则不能启动），并将过流继电器调到所需的保护电流值（推荐值为调压控制箱最大输出电流值的3/4）。
（5）升压，按顺时针方向，以每秒1~2kV的速度均匀旋动调压器手柄进行升压。
升压时，必须密切注意电流表和电压表指示及被试品的情况，直到升至额定电压。
（6）试验完毕，迅速将电压降至10kV以下，然后再降到“零位”，“零位”指示灯亮，按“分闸”按钮，并切断电源。
（7）在没有将调压控制箱电源闸刀分开前，试验人员不得接近产生高压的区域，更不能去改变接线。
5 作业方案及技术要求5.1 总体要求本项目要求：1.掌握电压压互感器室内检定作业流程。
2.作业安全规范。
3.仪器使用方法。
4.电压互感器室内检定5.2 作业步骤1.检定前准备的工作内容(1)实验室指导教师根据工作任务的需要，按照学员安全和业务技能综合水平确定工作负责人和工作小组成员，并确定工作任务。
(2)工作负责人针对工作任务，分析工作现场状况。
(3)工作负责人组织工作小组成员学习本次工作作业指导书，并检查落实本次电压互感器检定所需的工具和材料。
(4)工作小组成员检查检定室内环境是否满足检定条件：温度要求：（20±2）℃；相对湿度要求：≤85% 。
2.学习《电压互感器室内检定标准化培训作业指导书》，了解电压互感器室内检定作业流程，作业安全规范，实训项目。
3.学习JJG314-2010 测量用电压互感器检定规程和JJG1021-2007 电力互感器检定规程，要求：（1）掌握本规程适用范围。
（2）掌握本规程规定的计量性能要求和通用技术要求。
（3）了解计量器具的控制。
重点学习检定项目与检定方法。
（4）掌握检定结果的处理。
4.学习HEF-H仿真式互感器校验仪和XZB（C）-H型工频串联谐振试验装置使用说明书，通过学习完成二项任务：（1）掌握HEF-H仿真式互感器校验仪使用方法。
（2）了解XZB（C）-H型工频串联谐振试验装置使用方法，掌握其接线方式。
5.熟悉控制箱、电压负载箱、升压器、标准电压互感器的外观及接线端子。
6.被试电压互感器的外观检查和极性检查（1）外观检查如有以下缺陷之一，修复后方予检定。
1）无铭牌或铭牌中缺少必要的标记；2）接线端钮缺少、损坏或无标记；3）多变比互感器未标不同变比的接线方式；4）严重影响检定工作进行的其他缺陷。
（2）绕组极性的检查1）互感器绕组极性规定为减极性。
2）使用装有极性指示器的误差测量装置按正常接线进行绕组的极性检查。
3）电压互感器绕组的极性检查允许用其它方法，如直流法或交流法。
7.误差测量操作步骤（1）按规程中图接线（见图10与图11）。
（2）接线检定电压互感器，误差测量装置置TV档，电压开关置于电压互感器二次额定电压，被试互感器二次负载箱Y置于额定值(负载上限)。
检查接线无误后，可打开电源装置开关，将电压调至20%检查极性是否正确(极性指示灯亮表明接线错误或变比不对、极性接反),需重新检查接线和变比；（3）极性正确后方可在额定电压上升20%、50%、80%、100%、115%五点记下误差值，然后按100%、80%、50%、20%平稳下降,记下误差；（4）再将被试电压互感器二次负载箱Y置于1/4额定值(负载下限)和空载测量20%、100%两点误差值；.图10检验电磁式电压互感器误差（高端测差）图11检验电容式电压互感器误差（高端测差）8.检定证书（检定结果通知书）的填写（1）经检定合格的电压互感器．应发给检定证书或标注检定合格标志。
检定证书上应给出检定时所用各种负荷下的误差数值，作标准用的还应给出最大变差值检定结果超差，经用户要求并能降级使用的，可按所能达到的等级发给检定证书．（2）只有全部变比都检定合格时，才能对电压互感器的准确度级别下结论对于只检定部分变比及专用电压互感器的检定结果只能给予具体说明。
