电压互感器：（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。
但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
基本结构：电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。
两个绕组都装在或绕在铁芯上。
两个绕组之间以及绕组与铁芯之间都有绝缘，使两个绕组之间以及绕组与铁芯之间都有电气隔离。
电压互感器在运行时，一次绕组N1并联接在线路上，二次绕组N2并联接仪表或继电器。
因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。
工作原理：其工作原理与变压器相同，基本结构也是铁芯和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
互感器测试仪操作规程引言概述：互感器是电力系统中常用的电气设备，用于测量电流和电压的互感变换器。
为了确保互感器的准确性和可靠性，对其进行定期测试是必要的。
本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和一致性。
一、测试前准备1.1 选择合适的测试仪器在进行互感器测试之前，首先要选择合适的测试仪器。
测试仪器应具备高精度、高稳定性和广泛的测试范围，以满足不同类型和规格的互感器测试需求。
1.2 校准测试仪器测试仪器的准确性对测试结果的可靠性至关重要。
在测试之前，应对测试仪器进行校准。
校准应由专业的测试机构进行，并定期进行以确保测试仪器的准确性。
1.3 准备测试样品选择要测试的互感器样品，并确保其处于正常工作状态。
在测试之前，应检查互感器的外观是否完好，是否有损坏或者异常情况。
同时，应检查互感器的连接路线是否良好，以确保测试的准确性。
二、测试步骤2.1 连接测试仪器将测试仪器与互感器进行连接。
根据互感器的类型和测试要求，选择合适的连接方式。
确保连接路线的接触良好，以避免测试误差。
2.2 设置测试参数根据互感器的规格和测试要求，设置测试仪器的参数。
包括测试频率、测试电压或者电流等。
确保测试参数的准确性和一致性，以保证测试结果的可靠性。
2.3 进行测试按照测试仪器的操作说明，开始进行互感器的测试。
测试过程中，应密切观察测试仪器的显示结果，并记录测试数据。
同时，应注意测试过程中的异常情况，如测试仪器的报警提示或者互感器的异常响应。
三、测试结果分析3.1 数据处理将测试得到的数据进行整理和处理。
包括计算互感器的变比、相位差、误差等指标。
根据测试要求，对测试结果进行分析和比较。
3.2 结果判定根据互感器的规格和测试要求，对测试结果进行判定。
判断测试结果是否符合规格要求，是否满足使用要求。
如果测试结果不符合要求，应进行进一步的分析和调试。
3.3 结果记录将测试结果进行记录和归档。
包括测试日期、测试参数、测试数据、测试仪器信息等。
电压互感器检定操作指导说明书电工知识12月18日讯，1适用范围本作业指导书适用额定频率为50Hz的测量用电压互感器检定工作。
目的是为了保证该项目检定工作在受控状态下进行，确保检定数据的真实性和有效性。
电压互感器检定操作指导说明书2引用标准JJG314-94《测量用电压互感器》检定规程。
3环境条件3.1温度：+10℃～+35℃3.2相对湿度：≤80%5检定项目及方法执行JJG314-94《测量用电压互感器》检定规程。
6注意事项6.1检定过程中电压互感器二次回路只允许一点接地，以免两点接地行成短路。
6.2被试电压互感器在检定过程中超差，应选1:1的变比自校接线，来分析被试电压互感器误差超差原因。
7测量结果不确定度的评定测量用电压互感器测量结果不确定度的评定见附录1。
8记录、数据处理方法、证书8.1原始记录的要求8.1.1原始记录数据不得随意涂改。
如果将数据写错，必须在错误数字上划两横线，然后将正确的数字写在错误数字的右上角，并加盖私章。
8.1.2原始记录数据必须用钢笔或签字笔填写，不得使用铅笔或圆珠笔填写。
8.1.3原始记录应永久保存。
8.2原始数据的处理方法8.2.1程控校验台在使用过程中，必须严格按检定规程要求制定检定方案（校验点），计算机采集的原始数据必须按要求保存。
8.2.2计算机采集的原始数据必须定期备份。
8.2.3计算机采集的原始数据如采用网络（局域网）集中管理，必须按要求将校验数据上传至网络数据库中。
8.2.4网络（局域网）数据库的原始校验数据必须定期、可靠的进行备份，校验数据永久保存。
8.3检定结果、证书8.3.1按检定规程中“检定结果的处理”执行。

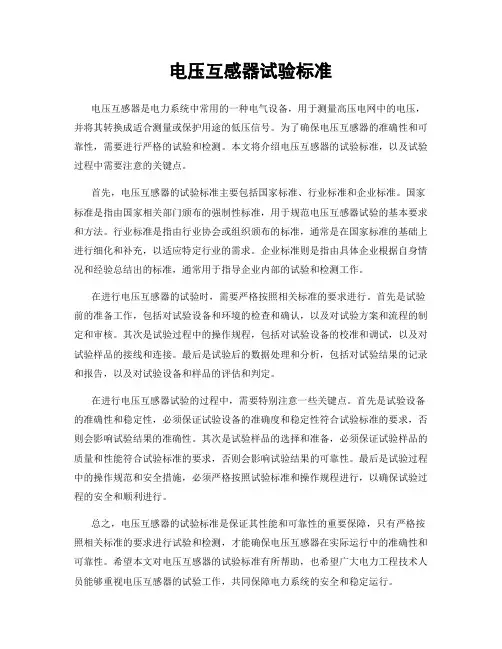

电压互感器试验标准电压互感器是电力系统中常用的一种电气设备，用于测量高压电网中的电压，并将其转换成适合测量或保护用途的低压信号。
为了确保电压互感器的准确性和可靠性，需要进行严格的试验和检测。
本文将介绍电压互感器的试验标准，以及试验过程中需要注意的关键点。
首先，电压互感器的试验标准主要包括国家标准、行业标准和企业标准。
国家标准是指由国家相关部门颁布的强制性标准，用于规范电压互感器试验的基本要求和方法。
行业标准是指由行业协会或组织颁布的标准，通常是在国家标准的基础上进行细化和补充，以适应特定行业的需求。
企业标准则是指由具体企业根据自身情况和经验总结出的标准，通常用于指导企业内部的试验和检测工作。
在进行电压互感器的试验时，需要严格按照相关标准的要求进行。
首先是试验前的准备工作，包括对试验设备和环境的检查和确认，以及对试验方案和流程的制定和审核。
其次是试验过程中的操作规程，包括对试验设备的校准和调试，以及对试验样品的接线和连接。
最后是试验后的数据处理和分析，包括对试验结果的记录和报告，以及对试验设备和样品的评估和判定。
在进行电压互感器试验的过程中，需要特别注意一些关键点。
首先是试验设备的准确性和稳定性，必须保证试验设备的准确度和稳定性符合试验标准的要求，否则会影响试验结果的准确性。
其次是试验样品的选择和准备，必须保证试验样品的质量和性能符合试验标准的要求，否则会影响试验结果的可靠性。
最后是试验过程中的操作规范和安全措施，必须严格按照试验标准和操作规程进行，以确保试验过程的安全和顺利进行。
总之，电压互感器的试验标准是保证其性能和可靠性的重要保障，只有严格按照相关标准的要求进行试验和检测，才能确保电压互感器在实际运行中的准确性和可靠性。
希望本文对电压互感器的试验标准有所帮助，也希望广大电力工程技术人员能够重视电压互感器的试验工作，共同保障电力系统的安全和稳定运行。
互感器校验仪试行检定规程JJG 169-76本检定规程由辽宁省计量检定所负责起草，经国家标准计量局于1976年3月12日批准，并自1976年12月1日起施行。
互感器校验仪试行检定规程本规程适用于新制的、使用中的和修理后的采用差值法原理，使用频率为50HZ的互感器校验仪的检定。
互感器校验仪除按本规程进行检定外，尚应符合国家标准和有关规定。
一检定项目1 使用中的仪器受检项目包括：(1)外观、滑线变阻器及转换开关的检查；(2)极性指示器；(3)内附伏安表；(4)仪器灵敏度；(5)仪器的基本误差。
2 新生产的仪器除按第1条规定检定外，应增加以下受检项目；修理后的仪器可按实际情况增加相应的受检项目。
(1)标度盘一致性；(2)标度盘符号的正确性；(3)仪器示值与工作电流的无关性；(4)仪器给外接互感器引入的负载；(5)仪器的绝缘电阻及绝缘强度。
二检定方法及要求3 检定工作应在下述环境进行：(1)环境温度应在10～30℃范围内；(2)周围空气的相对湿度在80%以下；(3)因外界电磁场影响而引起的误差，不应超过被检仪器允许误差的1/10。
外界电磁场的影响可用下述方法进行检查：被检仪器在额定工作电流(或电压)下，与检定装置处于任一平衡测量状态时，记下检定装置的读数。
然后，将被检仪器的工作电流(或电压)改变180°的相位，再重新将检定装置调节至平衡并记下读数。
这时，前后两次读数之差，不应超过被检仪器允许误差的1/5。
(4)电源的频率波动范围应在50±0.5HZ以内，电源波形的失真度应小于5%。
4 外观、滑线变阻器及转换开关的检查(1)仪器在外观上应有必要的标志，不应有一般性的缺陷，如端钮等零件损坏，标度盘不够清晰等；(2)对于带有滑线变阻器结构的仪器，在调节时不应有过分摩擦和接触不良的现象。
为了检查滑线变阻器电刷之接触性能，可将万用表接至仪器的滑线变阻器各回路，万用表的转换开关置于测量电阻的位置。

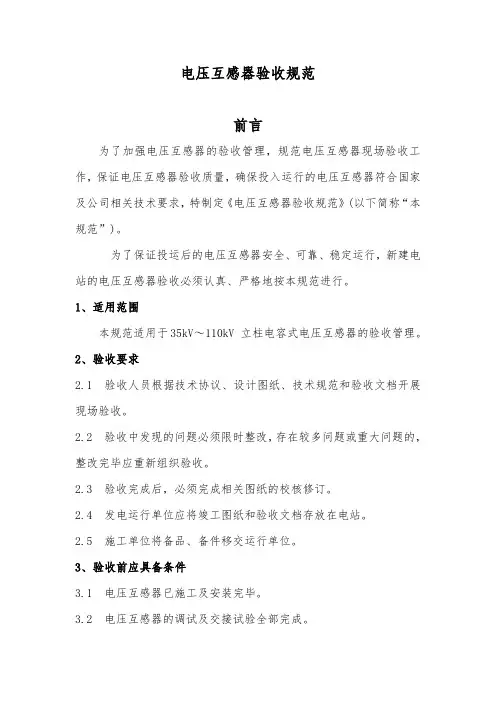

电压互感器验收规范前言为了加强电压互感器的验收管理，规范电压互感器现场验收工作，保证电压互感器验收质量，确保投入运行的电压互感器符合国家及公司相关技术要求，特制定《电压互感器验收规范》(以下简称“本规范”)。
为了保证投运后的电压互感器安全、可靠、稳定运行，新建电站的电压互感器验收必须认真、严格地按本规范进行。
1、适用范围本规范适用于35kV～110kV 立柱电容式电压互感器的验收管理。
2、验收要求2.1 验收人员根据技术协议、设计图纸、技术规范和验收文档开展现场验收。
2.2 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.3 验收完成后，必须完成相关图纸的校核修订。
2.4 发电运行单位应将竣工图纸和验收文档存放在电站。
2.5 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 电压互感器已施工及安装完毕。
3.2 电压互感器的调试及交接试验全部完成。
3.3 施工单位应完成电压互感器自检，并提供自检报告。
3.4 电压互感器的验收文档已编制并经审核完毕。
4、验收内容及要求4.1 电压互感器的资料验收4.1.1 一次接线图（含运行编号）4.1.2 变更设计的证明文件4.1.3 变更设计的实际施工图4.1.4 制造厂提供的主、附件产品中文说明书4.1.5 制造厂提供的主、附件产品试验记录4.1.6 制造厂提供的主、附件合格证件4.1.7 制造厂提供的安装图纸4.1.8 缺陷处理报告4.1.9 监理报告及监理预验收报告4.1.10 现场安装及调试报告4.1.11 交接试验报告4.1.12 设备技术协议4.1.13 设备、专用工具及备品清单5、电压互感器的设备验收5.1 检查设备数量5.1.1 对照设备清单，检查设备现场配置情况，应与设备清单内容相符。
5.1.2 对照备品清单，检查备品数量，应与备品清单内容相符。
电流互感器、电压互感器的检验规程
1、适用范围
本规程适用于电流互感器、电压互感器的进厂检验。
2、检验工具
绝缘电阻表
3、检验内容
3.1查对产品型号、规格是否与要求相符，是否为规定的合格分供方产品。
3.2 随行文件是否齐全。
3.3 互感器应有清晰、牢固的下列标记：制造商标、名称、规格型号及变比和准确等级、生产日期、编号等。
3.4浇注体表面光滑无裂纹、无气泡，一、二次接线端和接地端标志应清晰。
3.5用绝缘电阻表测量其绝缘电阻，阻值应在100兆欧以上。
4、判定原则
一项不合格，则判该试品不合格。
不合格的产品严禁入库和使用。
一、测量用电流互感器检定方法1、外观检查2、绝缘电阻测量用500V兆欧表测量各绕组之间和各绕组对地的绝缘电阻，应符合JB/T 5472第6.7款要求；额定电压3KV及以上的电流互感器使用2.5KV兆欧表测量一次绕组与二次绕组之间以及一次绕组对地的绝缘电阻，应不小于500MΩ。
接线图如下：驱动兆欧表达额定转速，或接通兆欧表电源开始测量，待指针稳定后（或60S）,读取绝缘电阻值；读取绝缘电阻值后，先断开接至被试绕组的连接线，然后再将绝缘电阻表停止运转。
断开绝缘电阻表后应对被试品放电接地。
3、工频耐压试验我们应根据被试品该进行的试验类型，再根据相关的技术标准来确定试验电压。
工频耐压试验时加至试验电压后的持续时间，如无特殊说明均为1min。
升压必须从零开始，切不可冲击合闸。
升压速度在75%试验电压之前，可以是任意的，自75%电压开始应均匀升压，约为每秒2%试验电压的速率升压。
耐压试验后，迅速均匀降压到零，然后切断电源。
升压过程中应密切监视高压回路，监听被试品有何异常的响声。
升压至试验电压，开始计时。
时间到后，降压然后切断电源。
试验中，如无破坏性放电发生，则认为通过耐压试验。
4、退磁5、绕组极性检查6、误差测量传统比较法接线图如下：7、局部放电试验接线图如下：测量性能要求如下表：8、磁饱和裕度试验9、电容量和介质损耗因数测量二、测量用电压互感器检定方法1、外观检查2、绝缘电阻测量测量接线图如下：3、工频耐压试验外施工频耐压试验的持续时间应为60s。
试验电压应施加在一次绕组各端子与地之间，所有二次绕组端子、座架、箱壳（如果有）、铁心（如果要求接地）皆应连在一起接地。
接线图如下：升压必须从零开始，切不可冲击合闸。
升压速度在75%试验电压之前，可以是任意的，自75%电压开始应均匀升压，约为每秒2%试验电压的速率升压。
耐压试验后，迅速均匀降压到零，然后切断电源。
升压过程中应密切监视高压回路，监听被试品有何异常的响声。

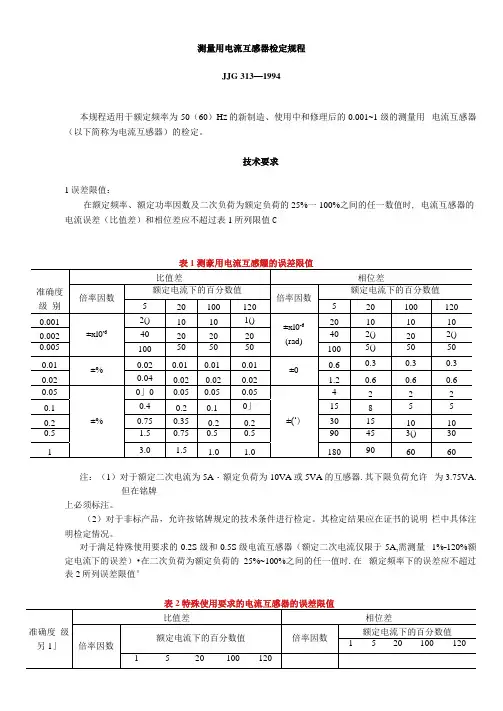

测量用电流互感器检定规程JJG 313—1994本规程适用于额定频率为50（60）H Z的新制造、使用中和修理后的0.001~1级的测量用电流互感器（以下简称为电流互感器）的检定。
技术要求1误差限值：在额定频率、额定功率因数及二次负荷为额定负荷的25%一100%之间的任一数值时, 电流互感器的电流误差（比值差）和相位差应不超过表1所列限值C注：（1）对于额定二次电流为5A・额定负荷为10VA或5VA的互感器.其下限负荷允许为3.75VA.但在铭牌上必须标注。
（2）对于非标产品，允许按铭牌规定的技术条件进行检定。
其检定结果应在证书的说明栏中具体注明检定情况。
对于满足特殊使用要求的0.2S级和0.5S级电流互感器（额定二次电流仅限于5A,需测量1%_120%额定电流下的误差）•在二次负荷为额定负荷的25%~100%之间的任一值时.在额定频率下的误差应不超过表2所列误差限值°对额定二次电流为5A,额定负荷为5VA的互感器，其下限负荷为2.5VA。
电流互感器的实际误差曲线，不应超过上表所列误差限值连线所形成的折线范围。
2被检电流互感器，必须符合本规程和相应的技术标准或技术条件所规定的全部技术要求。
3在检定中，当电流互感器的一次绕组中通有电流时，严禁断开二次回路。
二检定条件4主要设备4.1标准电流互感器或其他比例标准器（以下简称标准器）标准器的准确度级别及技术性能.应满足如下要求：4.1.1标准器应比被检电流互感器高两个准确度级别；其实际误差应不超过被检电流互感器误差限值的l/5o不具备上述条件时，也可以选用比被检电流互感器高一个级别的标准器作为标准.此时, 计算被检电流互感器的误差应按16.2款中的公式将标准器的误差逬行修正。
4.1.2标准器的变差（电流上升和下降时两次所测得的误差值之差）应满足表3的限值。
4.1.3在检定周期内，标准器的误差变化.不得大于误差限值的1/3O4.1.4标准器必须具有法定计量检定机构的检定证书。

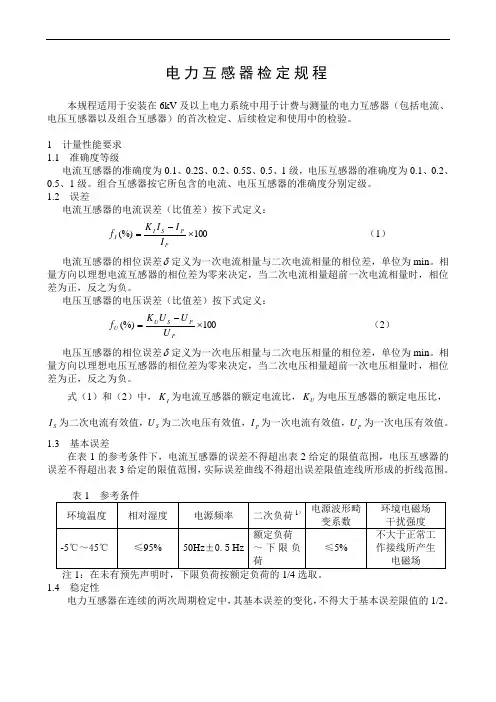

电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器（包括电流、电压互感器以及组合互感器）的首次检定、后续检定和使用中的检验。
1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级，电压互感器的准确度为0.1、0.2、 0.5、1级。
组合互感器按它所包含的电流、电压互感器的准确度分别定级。
1.2 误差电流互感器的电流误差（比值差）按下式定义：100(%)⨯-=PPS I I I I I K f （1） 电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差，单位为min 。
相 量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。
电压互感器的电压误差（比值差）按下式定义：100(%)⨯-=PPS U U U U U K f （2）电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差，单位为min 。
相 量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。
式（1）和（2）中，I K 为电流互感器的额定电流比，U K 为电压互感器的额定电压比，S I 为二次电流有效值，S U 为二次电压有效值，P I 为一次电流有效值，P U 为一次电压有效值。
1.3 基本误差在表1的参考条件下，电流互感器的误差不得超出表2给定的限值范围，电压互感器的误差不得超出表3给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围。
1.4 稳定性电力互感器在连续的两次周期检定中，其基本误差的变化，不得大于基本误差限值的1/2。
1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。
它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起，也可以由检定方法引起，如用低压法测量高压电流互感器的误差，用等安匝法测量多匝电流互感器的误差等。

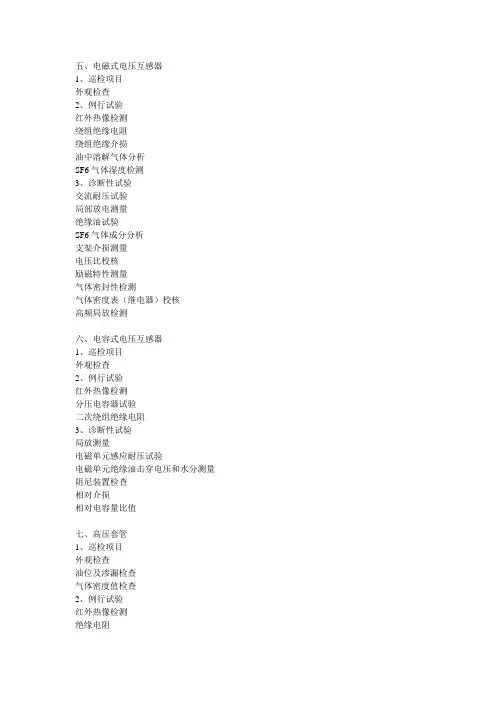

五、电磁式电压互感器1、巡检项目外观检查2、例行试验红外热像检测绕组绝缘电阻绕组绝缘介损油中溶解气体分析SF6气体湿度检测3、诊断性试验交流耐压试验局部放电测量绝缘油试验SF6气体成分分析支架介损测量电压比校核励磁特性测量气体密封性检测气体密度表（继电器）校核高频局放检测六、电容式电压互感器1、巡检项目外观检查2、例行试验红外热像检测分压电容器试验二次绕组绝缘电阻3、诊断性试验局放测量电磁单元感应耐压试验电磁单元绝缘油击穿电压和水分测量阻尼装置检查相对介损相对电容量比值七、高压套管1、巡检项目外观检查油位及渗漏检查气体密度值检查2、例行试验红外热像检测绝缘电阻电容量和介质损耗因数SF6气体湿度检测（充气）相对介质损耗因数相对电容量比值3、诊断性试验油中溶解气体分析末屏（如有）介质损耗因数交流耐压和局部放电测量气体密封性检测气体密度表（继电器）校验SF6气体成分分析高频局部放电检测八、SF6断路器1、巡检项目外观检查气体密度值检查操动机构状态检查2、例行试验红外热像检测主回路电阻测量断口间并联电容器电容量和介质损耗因数合闸电阻阻值及合闸电阻预接入时间例行检查和测试SF6气体湿度检测（带电）3、诊断性试验气体密封性检测气体密度表（继电器）校验交流耐压试验超声波局部放电检测（带电）SF6气体成分分析（带电）九、气体绝缘金属封闭开关设备（GIS）1、巡检项目外观检查气体密度值检查操动机构状态检查2、例行试验红外热像检测元件试验SF6气体湿度检测（带电）特高频局部放电检测（带电）超声波局部放电检测（带电）3、诊断性试验主回路绝缘电阻主回路电阻测量主回路交流耐压试验局部放电测量诊断性试验项目气体密封性检测气体密度表（继电器）校验SF6气体成分分析十、少油断路器1、巡检项目外观检查2、例行试验红外热像检测绝缘电阻测量主回路电阻测量直流泄漏电流断口间并联电容器电容量和介质损耗因数例行检查和测试3、诊断性试验交流耐压试验十一、真空断路器1、巡检项目外观检查2、例行试验红外热像检测绝缘电阻测量主回路电阻测量例行检查和测试3、诊断性试验灭弧室真空度的测量交流耐压试验十二、高压开关柜1、巡检项目外观检查2、例行试验红外热像检测暂态地电压检测（带电）辅助回路和控制回路绝缘电阻绝缘电阻测量断路器导电回路电阻带电显示装置检查交流耐压试验绝缘电阻测量五防性能检查断路器的合闸时间、分闸时间和三相分、合闸同期性操动机构合闸接触器和分、合闸电磁铁的最低动作电压3、诊断性试验辅助回路和控制回路交流耐压试验断路器机械特性超声波法局部放电检测（带电）十三、隔离开关和接地开关1、巡检项目外观检查2、例行试验红外热像检测例行检查3、诊断性试验主回路电阻支柱绝缘子探伤十四、耦合电容器1、巡检项目外观检查2、例行试验红外热像检测极间绝缘电阻低压端对地绝缘电阻电容量和介质损耗因数相对介质损耗因数（带电）相对电容量比值（带电）3、诊断性试验交流耐压试验局部放电测量高频局部放电检测（带电）十五、高压并联电容器和集合式电容器1、巡检项目外观检查2、例行试验红外热像检测绝缘电阻十六、金属氧化物避雷器1、巡检项目外观检查2、例行试验红外热像检测运行中持续电流检测（带电）直流1mA电压（U1mA）及在0.75U1mA下漏电流测量底座绝缘电阻放电计数器功能检查3、诊断性试验工频参考电流下的工频参考电压均压电容的电容量高频局部放电检测（带电）十七、电力电缆1、巡检项目外观检查2、橡塑绝缘电缆例行试验红外热像检测外护层接地电流（带电）运行检查主绝缘绝缘电阻外护套及内衬层绝缘电阻交叉互联系统3、充油电缆例行试验红外热像检测运行检查交叉互联系统油压示警系统压力箱4、橡塑绝缘电缆诊断性试验铜屏蔽层电阻和导体电阻比介质损耗因数测量电缆主绝缘交流耐压试验高频局部放电检测（带电）见特高频局部放电检测（带电）超声波局部放电检测（带电）5、自容式充油电缆诊断性试验电缆及附件内的电缆油主绝缘直流耐压试验十八、接地装置接地引下线检查2、例行试验设备接地引下线导通检查接地网接地阻抗测量3、诊断性试验接触电压、跨步电压测量开挖检查十九、串联补偿装置1、巡检项目外观检查2、例行试验红外热像检测例行检查金属氧化物限压器串联电容器阻尼电抗器分压器分压比校核及参数测量旁路断路器测量及控制系统3、诊断性试验不平衡电流测量。
测量用电流互感器检定规程1、合用范畴额定频率：50Hz；级别：0.001~1级：对象：测量用电流互感器。
2、技术规定2、1误差表达比值差：对0.005~0.001级采用10-6表达；对0.01级及如下采用%表达。
相位差：对0.005~0.001级采用（10-6rad，即弧度）表达；对0.01级及如下采用（'，即分）表达。
换算关系：π弧度=180︒；1︒=60（'）⨯=3438（'）1 rad（弧度）=100 crad（厘弧度）=180603.142、2误差规定误差必要在额定频率、额定功率因数和额定负荷25%~100%之间才故意义。
对于“S”级互感器，额定二次电流必要为5A，本规程规定误差极限才故意义。
如果二次电流为1A，则其“S”级无意义。
下限负荷规定：额定负荷1/4，但对于额定二次电流为5A、额定负荷为5V A互感器，下限负荷为2.5V A，有互感器在名牌上特别规定下限负荷为3.75V A。
2．3互感器实际误差不应超过误差极限值连线所形成折线范畴。
3、原则器原则电流互感器规定如下：A、要比被检电流互感器高两个精确度级别，而实际误差应是被检电流互感器误差极限1/5。
例如：检定0.5级电流互感器，至少应选用0.1级原则电流互感器，且原则电流互感器在5%I N和20%I N比值误差不超过±0.3%和±0.15%；相位误差不超过18（'）和9（'），0.1级原则电流互感器在5%I N和20%I N下相位差分别是15（'）和8（'），满足规定。
对于检定0.2S级电流互感器，原则器应选用0.02级及以上原则电流互感器；0.5S级电流互感器，原则器应选用0.05级及以上原则电流互感器B、如果原则电流互感器只比被检电流互感器高一种精确度级别，则检定成果应进行误差修正。
原则电流互感器实际误差不超过被检电流互感器误差极限1/2。
C、原则电流互感器两个检定周期误差变化，不得不不大于其误差极限1/3。
