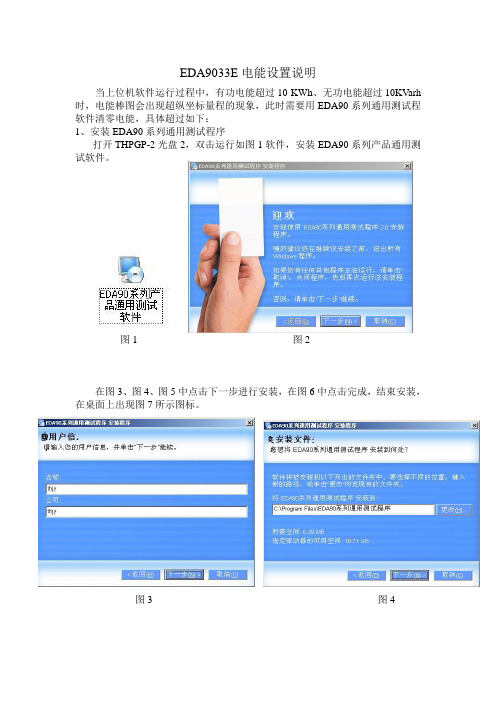

EDA9033E电能设置说明
当上位机软件运行过程中，有功电能超过10KWh、无功电能超过10KV arh 时，电能棒图会出现超纵坐标量程的现象，此时需要用EDA90系列通用测试程软件清零电能，具体超过如下：
1、安装EDA90系列通用测试程序
打开THPGP-2光盘2，双击运行如图1软件，安装EDA90系列产品通用测试软件。
图1 图2
在图3、图4、图5中点击下一步进行安装，在图6中点击完成，结束安装，在桌面上出现图7所示图标。
图3 图4
图5 图6
图7
2、EDA9033E电能设置
点击图7，打开设置软件如图8，
图8
在图8中点击广播指令EDA9033E，弹出如图9所示图标，点击读配置，“通讯状态”显示“成功”，说明通信正常。
在9033E模块当前地址中设置11，当前协议中选择MODBUS-RTU-10位，点击写配置，显示“成功”，说明配置成功。
图9
关闭图9中的9033E广播指令窗口，点击图8中ModBus_RTU通讯方式中的EDA9033E，弹出图10窗口。
点击OK，开始查找设备（图11），当找到设备时，在Searching窗口中点击STOP，然后关闭Searching窗口，如图12所示。
图10
图11
图12
在图12窗口中点击设置，弹出图13窗口，设置全部电能参数为零，点击电量底数设定，出现“底数设定成功”字样，设置成功，退出软件。
图13。

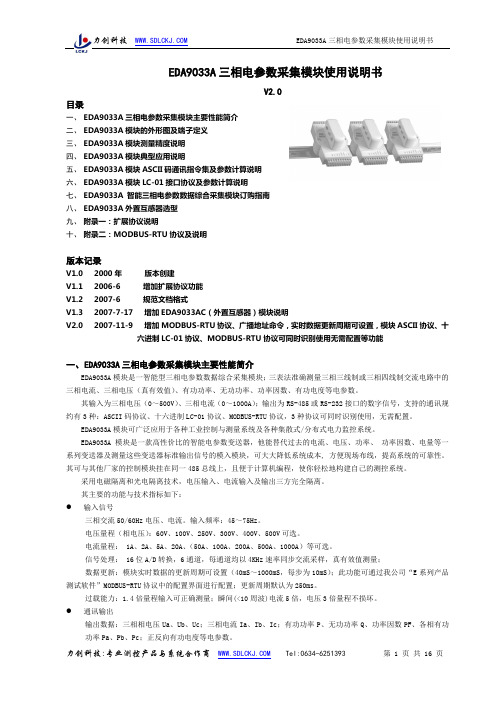

EDA9033A三相电参数采集模块使用说明书V2.0目录一、EDA9033A三相电参数采集模块主要性能简介二、EDA9033A模块的外形图及端子定义三、EDA9033A模块测量精度说明四、EDA9033A模块典型应用说明五、EDA9033A模块ASCII码通讯指令集及参数计算说明六、EDA9033A模块LC-01接口协议及参数计算说明七、EDA9033A 智能三相电参数数据综合采集模块订购指南八、EDA9033A外置互感器选型九、附录一：扩展协议说明十、附录二：MODBUS-RTU协议及说明版本记录V1.0 2000年版本创建V1.1 2006-6 增加扩展协议功能V1.2 2007-6 规范文档格式V1.3 2007-7-17 增加EDA9033AC（外置互感器）模块说明V2.0 2007-11-9 增加MODBUS-RTU协议、广播地址命令，实时数据更新周期可设置，模块ASCII协议、十六进制LC-01协议、MODBUS-RTU协议可同时识别使用无需配置等功能一、E DA9033A三相电参数采集模块主要性能简介EDA9033A模块是一智能型三相电参数数据综合采集模块；三表法准确测量三相三线制或三相四线制交流电路中的三相电流、三相电压（真有效值）、有功功率、无功功率、功率因数、有功电度等电参数。
其输入为三相电压（0～500V）、三相电流（0～1000A）；输出为RS-485或RS-232接口的数字信号，支持的通讯规约有3种：ASCII码协议、十六进制LC-01协议、MODBUS-RTU协议，3种协议可同时识别使用，无需配置。
EDA9033A模块可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。
EDA9033A模块是一款高性价比的智能电参数变送器，他能替代过去的电流、电压、功率、功率因数、电量等一系列变送器及测量这些变送器标准输出信号的模入模块，可大大降低系统成本, 方便现场布线，提高系统的可靠性。
上海位仁节能科技有限公司 抽油机节能控制柜使用说明书抽油机节能控制柜使用说明书上海位仁节能科技有限公司目 录1. 前言 (2)2. 产品检查 (4)2.1型号、铭牌说明 (4)2.2外形、结构尺寸 (4)3. WR－V9系列变频器 (5)3.1 产品简介及主要功能 (5)3.2 型号、铭牌说明 (6)3.3 外形尺寸与安装尺寸 (7)3.4技术规范 (8)3.5标准接线 (10)3.6操作面板 (10)3.7功能代码表 (13)4. 能量回馈单元 (15)4.1 产品简介及主要功能 (5)4.2 型号、铭牌说明 (6)4.3 外观、外形尺寸与安装尺寸 (7)4.4技术规范 (8)4.5接线与安全 (10)5. 安装配线及使用条件 (15)6. 操作运行 (16)6.1运行前检查 (16)6.2试运行 (16)7. 保养、维护及存放 (16)8. 故障内容、诊断及对策 (17)该说明书的修订及说明，并保留该说明书印刷后更改产品而不另行通知的权力。
本说明书中部分图片是示意图，仅供参考，若图片与实物不符，以实物为准。
本说明书版权归本公司所有。
为了充分发挥本控制柜的功能及确保使用者的安全，请详细阅读本使用说明书。
当您在使用中发现任何疑难而本说明书无法提供您的解答时，请联络本公司，我们的专业人员会竭诚为您服务。
1.1产品简介及主要功能1.1.1产品简介抽油机节能控制柜是专门为陆上油田用抽油机效率低、功率因数低、耗能高、“大马拉小车”等问题设计制造的，是提高抽油机单井采油时率、节约电能、降低网损、解决“大马拉小车”、启动力矩大、电流冲击大等的全自动智能节能控制装置。
1.1.2主要功能及特点· 全自动控制、无人操作、无需值班。
· 单井功率因数可提高到0.97（3169无功计法），线路综合节电率可达20%，动态跟踪抽油机负荷运行，即使电动机运行在50Hz也能节电。
· 软启动，对电网无冲击，在电网停电后复电，可以实现在1分钟内将油田的全部抽油机起抽。

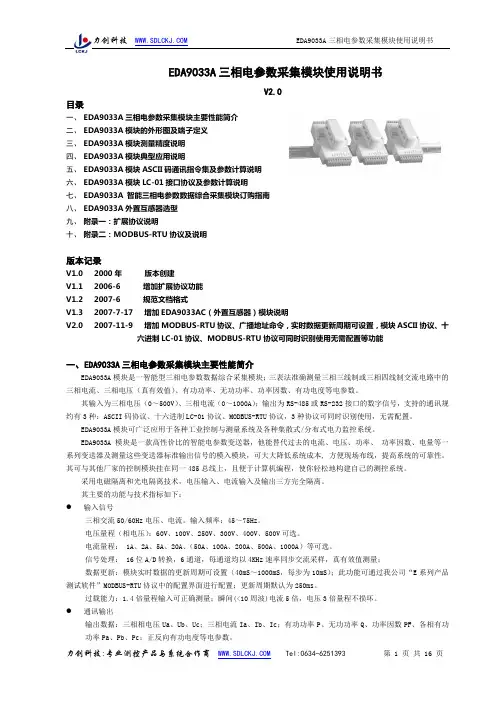

EDA9033A三相电参数采集模块使用说明书V2.0目录一、EDA9033A三相电参数采集模块主要性能简介二、EDA9033A模块的外形图及端子定义三、EDA9033A模块测量精度说明四、EDA9033A模块典型应用说明五、EDA9033A模块ASCII码通讯指令集及参数计算说明六、EDA9033A模块LC-01接口协议及参数计算说明七、EDA9033A 智能三相电参数数据综合采集模块订购指南八、EDA9033A外置互感器选型九、附录一：扩展协议说明十、附录二：MODBUS-RTU协议及说明版本记录V1.0 2000年版本创建V1.1 2006-6 增加扩展协议功能V1.2 2007-6 规范文档格式V1.3 2007-7-17 增加EDA9033AC（外置互感器）模块说明V2.0 2007-11-9 增加MODBUS-RTU协议、广播地址命令，实时数据更新周期可设置，模块ASCII协议、十六进制LC-01协议、MODBUS-RTU协议可同时识别使用无需配置等功能一、E DA9033A三相电参数采集模块主要性能简介EDA9033A模块是一智能型三相电参数数据综合采集模块；三表法准确测量三相三线制或三相四线制交流电路中的三相电流、三相电压（真有效值）、有功功率、无功功率、功率因数、有功电度等电参数。
其输入为三相电压（0～500V）、三相电流（0～1000A）；输出为RS-485或RS-232接口的数字信号，支持的通讯规约有3种：ASCII码协议、十六进制LC-01协议、MODBUS-RTU协议，3种协议可同时识别使用，无需配置。
EDA9033A模块可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统。
EDA9033A模块是一款高性价比的智能电参数变送器，他能替代过去的电流、电压、功率、功率因数、电量等一系列变送器及测量这些变送器标准输出信号的模入模块，可大大降低系统成本, 方便现场布线，提高系统的可靠性。

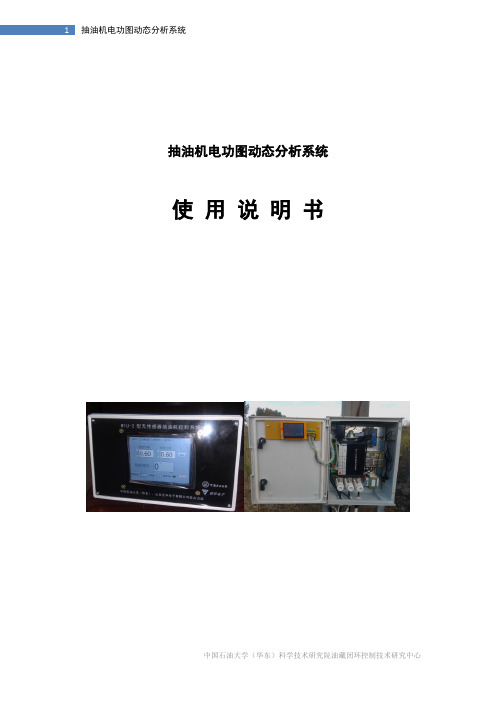

抽油机电功图动态分析系统使用说明书目录一、概述 (3)1.产品简介 (3)2.主要用途 (3)3.适用范围 (3)4.产品特点 (3)二、系统组成及工作原理 (4)1.系统组成 (4)2.单元结构 (4)3.工作原理 (5)三、主要技术参数 (6)四、操作说明 (6)1.RTU柜 (6)2.抽油机电功图网络监控软件 (11)五、产品型号 (27)六、RTU柜外形尺寸 (28)七、仪表输出及连线 (28)1.仪表信号输出类型 (28)2.供电方式 (28)3.仪表接线 (28)八、RTU柜安装要求 (29)1.RTU的安装步骤及要求 (29)2.RTU柜安装注意事项 (30)九、危险场所的安装 (30)一、概述1.产品简介抽油机电功图动态分析系统是通过获取抽油机的电参数来进行单井的动态分析。
电参数特点：（1）传感器安装在配电柜中，安装和维护方便；（2）高可靠，低漂移，测量分辨率高；（3）信息反映全面，使用成本低。
2.主要用途该系统可广泛应用于对抽油机的动态分析。
主要分为两种系统类型，这两种系统的区别在于数据采集方式不同，第一种采用互感器加智能电参数模块的方式获取电信号；第二种则通过通信协议获取变频器内部的电参数值。
两种型号的中央处理单元（CCU）均采用ARM9系列嵌入式计算机，可以进行数据采集、系统通信，显示抽油机的电压、电流、功率、转矩、冲次等参数，计算平衡度，实现冲次控制、远程遥控、网络接入等功能。
应用中考虑了电源系统的抗干扰、环境适应性、安装操作方便性等因素，试验系统工作环境温度-20℃-75℃，功率消耗小于15W。
3.适用范围●适用工频运行常规异步电动机驱动的抽油机；●适用于变频驱动抽油机。
4.产品特点●实时显示抽油机的累积电量、电压、电流、有功功率、功图、平衡度，并可以实现数据的就地存储；●利用自动识别技术获得抽油机的上下行程特征；●实现电功图向悬点示功图的转换，方便采油工程师解读井况；●进行产量及动液面的估算；●可以扩展通信接口，实现GPRS/CDMA、3G、WIFI、ZIGBEE等不同方式远程通信功能；●具有报警、语音提示等功能扩展；对于安装有变频器等调速装置的抽油机可以实现抽油机冲次的自动调节，进行抽油机远程控制操作等。

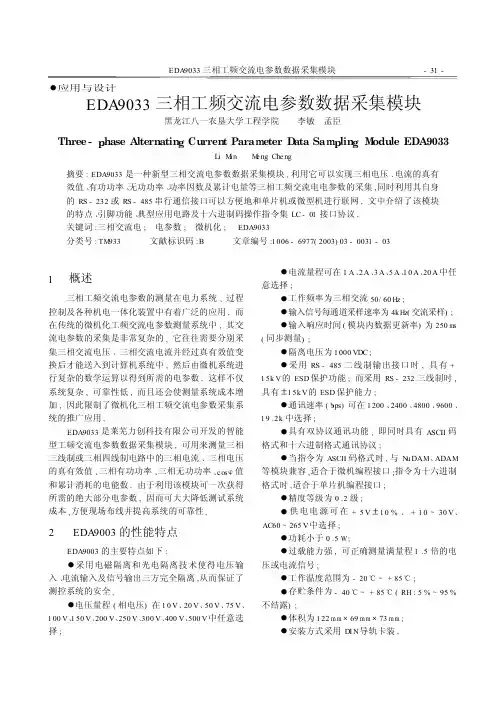

•“‘•‘概述三相工频交流电参数的测量在电力系统!过程控制及各种机电一体化装置中有着广泛的应用"而在传统的微机化工频交流电参数测量系统中Œ其交流电参数的采集是非常复杂的Œ它往往需要分别采集三相交流电压!三相交流电流并经过真有效值变换后才能送入到计算机系统中Œ然后由微机系统进行复杂的数学运算以得到所需的电参数"这样不仅系统复杂Œ可靠性低Œ而且还会使测量系统成本增加Œ因此限制了微机化三相工频交流电参数采集系统的推广应用"¥¤¡™•““是莱芜力创科技有限公司开发的智能型工频交流电参数数据采集模块Œ可用来测量三相三线制或三相四线制电路中的三相电流!三相电压的真有效值!三相有功功率!三相无功功率!ÃÏÓU值和累计消耗的电能数"由于利用该模块可一次获得所需的绝大部分电参数Œ因而可大大降低测试系统成本Œ方便现场布线并提高系统的可靠性"’¥¤¡™••“的性能特点¥¤¡™••“的主要特点如下šp采用电磁隔离和光电隔离技术使得电压输入!电流输入及信号输出三方完全隔离Œ从而保证了测控系统的安全"p电压量程ˆ相电压‰在‘•¶!’•¶!••¶!—•¶!‘••¶!‘••¶!’••¶!’••¶!“••¶!”••¶!•••¶中任意选择›p电流量程可在‘¡!’¡!“¡!•¡!‘•¡!’•¡中任意选择›p工作频率为三相交流•••–•¨Ú›p输入信号每通道采样速率为”˨ڈ交流采样‰›p输入响应时间ˆ模块内数据更新率‰为’••ÍÓˆ同步测量‰›p隔离电压为‘•••¶¤£›p采用²³•”˜•二线制输出接口时Œ具有‹‘•Ë¶的¥³¤保护功能›而采用²³•’“’三线制时Œ具有?‘•Ë¶的¥³¤保护能力›p通讯速率ˆÂÐÓ‰可在‘’••!’”••!”˜••!™–••!‘™Ž’Ë中选择›p具有双协议通讯功能Œ即同时具有¡³£©©码格式和十六进制格式通讯协议›p当指令为¡³£©©码格式时Œ与®Õ¤¡-!¡¤¡-等模块兼容Œ适合于微机编程接口›指令为十六进制格式时Œ适合于单片机编程接口›p精度等级为•Ž’级›p供电电源可在‹•¶?‘•…!‹‘•*“•¶!¡£–•*’–•¶中选择›p功耗小于•Ž•·›p过载能力强Œ可正确测量满量程‘Ž•倍的电压或电流信号›p工作温度范围为•’•e*‹˜•e›p存贮条件为•”•e*‹˜•eˆ²¨š•…*™•…不结露‰›p体积为‘’’ÍÍ@–™ÍÍ@—“ÍÍ›p安装方式采用¤©®导轨卡装"p应用与设计¥¤¡™•““三相工频交流电参数数据采集模块黑龙江八一农垦大学工程学院李敏孟臣Thre e-p ha s e A l te rna t in g Current P a ram e t e r Da ta Sam p l in g M odu l e ED A9033¬É-ÉÎ-ÅÎÇ£ÈÅÎÇ摘要š¥¤¡™•““是一种新型三相交流电参数数据采集模块Œ利用它可以实现三相电压!电流的真有效值!有功功率!无功功率!功率因数及累计电量等三相工频交流电电参数的采集Œ同时利用其自身的²³•’“’或²³•”˜•串行通信接口可以方便地和单片机或微型机进行联网"文中介绍了该模块的特点!引脚功能!典型应用电路及十六进制码操作指令集¬£••‘接口协议"关键词š三相交流电›电参数›微机化›¥¤¡™•““分类号š´-™““文献标识码š¢文章编号š‘••–•–™——ˆ’••“‰•“•••“‘••“¥¤¡™•““三相工频交流电参数数据采集模块•“’•5国外电子元器件6’••“年第“期’••“年“月“¥¤¡™•““模块的引脚功能¥¤¡™•““模块的外形及引脚排列如图‘所示Œ各引脚说明如表‘所列"”¥¤¡™•““模块电路的应用”Ž‘应用电路利用¥¤¡™•““模块可在各种工业控制和电力系统中替代过去的电流!电压!功率因数和电量变送器以及测量这些变送器输出信号的模拟量输入模块Œ并可降低系统成本Œ方便现场布线Œ提高系统的可靠性Œ也可根据实际需要方便的构成各种测控系统"¥¤¡™•““模块既可应用于三相三线制电路Œ也可应用于三相四线制电路中"¥¤¡™•““模块应用于三相三线交流电路的典型接法如图’所示"当其应用于三相三线制电路时Œµ§®¤端可不连接或接地Œ而当其应用于三相四线制电路时Œµ§®¤端应接中性线ˆ接地‰"另外¥¤¡™•““的输入电压µÁ!µÂ!µÃ均为相电压ˆ每相对µ§®¤端的电压‰"应当说明的是š该电路中的电流输入方向应从/‹0端输入Œ每相的电流与电压应按图’所示对应接入Œ否则将可能导致错误的功率与累计电量"在¥¤¡™•““的™脚作为/‹¶££0时Œ其输入电压范围可达‘•*“•¶›但当用户未作要求时Œ厂家则以‹•¶供货"当模块为交流电源供电时Œ其‘™!’•脚可作为¡£电源输入端›若电源由电压测量线上提取Œ可将¡£•接µ§®¤Œ而将¡£‹接任一相电压"当模块为图‘¥¤¡™•““模块的外形及引脚图’¥¤¡™•““模块典型应用接线图•““•图“¥¤¡™•““配接互感器的接线方法¥¤¡™•““三相工频交流电参数数据采集模块¤£供电时Œ‘™!’•脚可悬空"”Ž’操作指令集¥¤¡™•““可通过©®©´协议选择端的悬空或接地来分别选择采用¡³£Ò码协议或是十六进制¬£••‘协议"其中¡³£Ò码协议适用于微机编程接口Œ十六进制协议适用于单片机编程接口Œ表’是以¬£••‘协议为例给出的指令集"¥¤¡™•““的数据格式为‘位起始位•!˜位数据位和‘位停止位"”Ž“模块量程选择¥¤¡™•““的电压量程为‘•*•••¶Œ电流量程为‘*’•¡Œ同时该模块可正确测量满量程‘Ž•倍的输入值Œ超过满量程‘Ž•倍的输入则不能正确测量Œ超过‘•倍的满量程值将导致模块损坏"根据这些特点Œ选择模块量程时应选择与模块标称电压!电流值相近的模块Œ并留有一定的裕量Œ同时量程也不能选择过大Œ否则将使模块的测量精度降低"¥¤¡™•““模块自身的电压和电流测量范围并不宽Œ因此Œ将该模块应用于高电压!大电流的电力系统时Œ应根据电力系统的主接线及二次接线形式另配相应的测量用电压互感器ˆ°´‰及电流互感器ˆ£´‰Œ此时模块电流量程通常选为•¡Œ电压量程选为‘••¶Œ并根据二次线形式进行接线Œ图“给出了’种配接互感器的接线形式"由于¥¤¡™•““所测量的电压为相电压值Œ因此Œ对于“˜•¶线路Œ可选电压量程为’••¶的模块Œ––•¶线路则可选电压量程为”••¶的模块Œ’’•¶线路可选电压量程为‘••¶的模块Œ‘••¶线路可选电压量程为—•¶的模块"”Ž”模块配置¥¤¡™•““可通过²³•”˜•局域控制网组网连接Œ²³•”˜•最多允许“’个¥¤¡™•““挂在同一总线上Œ但如采用²³•”˜•中继器Œ则可将多达’•–个模块连到同一网络Œ且最大通信距离为‘’••Í"在将¥¤¡™•““模块安装入网前Œ应对其进行配置Œ并首先应将模块的波特率与网络的波特率设为一致Œ同时应使各模块的地址无冲突"”Ž•数据采集将模块正确连接后Œ主机发出读数据命令即可使模块将数据送回主机"¥¤¡™•““模块内的数据每’••ÍÓ更新一次Œ其中电流!电压值是’••ÍÓ时间内的真有效值Œ而电量则是从上电时开始累加Œ并在收到清除指令后清零Œ另外Œ掉电超过“秒也将清零"”Ž–数据输出模块数据以标称满量程的百分数形式输出Œ数据格式为一位符号位ˆ‹或•‰!•位数据位和一个小数点Œ其转换公式如下š相电压µ•输出数据µ@µ•ˆ¶‰电流©•输出数据©@©•ˆ¡‰有功功率°•输出数据°@µ•@©•@“ˆ·‰无功功率±•输出数据±@µ•@©•@“ˆ¶ÁÒ‰功率因数ÃÏÓ–•输出数据ÃÏÓ–电量•电量输出数据@µ•@©••ˆ“@‘•••@“–••‰ËוÈ各线电压的计算公式如下š式中©•为标称电流量程Œµ•为标称电压量程值"•结束语¥¤¡™•““智能三相电参数数据采集模块是一种具有广泛应用前景的全数字化电参数采集模块Œ该模块的使用使计算机的三相交流电参数的数据采集变得十分容易Œ同时简化了系统Œ可靠性也得到了提高"因此Œ该模块将在电力系统和工业自动化等领域获得广泛的应用"收稿日期š’••’••—•‘‘咨询编号š•“•“‘•。
CRIO-4010单相、三相全参数交流电量采集模块用户手册版本号：Q7-30-02修订日期:2016-11-1国控精仪（北京）科技有限公司2016年版权所有本软件文档及相关套件均属国控精仪(北京)科技有限公司所有，包含专利信息，其知识产权受国家法律保护，除非本公司书面授权许可，其他公司、组织不得非法使用和拷贝。
为提高产品的性能、可靠性，本文档中的信息如有完善或修改，恕不另行通知，客户可从公司网站下载或致电我们通过电子邮件索取，制造商无需作成承诺和承担责任。
客户使用产品和软件文档进行设备调试和生产时，应进行可靠性、功能性等全面测试，方可进行整体设备的运行或交付。
我们提供7*24电话技术支持服务，及时解答客户问题。
如何从国控精仪获得技术服务我们将为客户提供满意全面的技术服务。
请您通过以下信息联系我们。
国控精仪公司信息网址: 英文中文销售服务: **************销售分机：801 电话: 400 9936 400 ************传真: ************地址: 北京市海淀区安宁庄东路18号2号办公楼420-423室请将您下列的信息通过邮件或传真发送给我们1概述...................................................................................................................................... - 1 -1.1产品特性.................................................................................................................. - 1 -1.2产品应用.................................................................................................................. - 1 -1.3产品详细指标.......................................................................................................... - 2 -1.3.1电量参数...................................................................................................... - 2 -1.3.2系统稳定时间.............................................................................................. - 2 -1.3.3物理特征...................................................................................................... - 3 -1.3.4产品功耗(典型值) ..................................................................................... - 3 -1.3.5工作环境...................................................................................................... - 3 -1.3.6存储环境...................................................................................................... - 3 -1.4软件支持.................................................................................................................. - 3 -2设备安装.............................................................................................................................. - 5 -2.1产品开箱.................................................................................................................. - 5 -2.2软件安装.................................................................................................................. - 5 -2.3产品布局图.............................................................................................................. - 6 -3信号连接说明...................................................................................................................... - 7 -3.1连接器管脚分配...................................................................................................... - 7 -3.2电源与通讯连接...................................................................................................... - 8 -3.3信号连接.................................................................................................................. - 9 -4 模拟量输入（AI）模块功能码........................................................................................ - 10 -4.1读保持寄存器........................................................................................................ - 10 -4.2读输入寄存器........................................................................................................ - 11 -4.3设置单个保持寄存器............................................................................................ - 13 -4.4设置多个保持寄存器............................................................................................ - 13 -5产品注意事项、保修、校准............................................................................................ - 15 -图2-1 CRIO4010产品图................................................................................................... - 6 -图3-1 电源与通讯接线图 ................................................................................................ - 8 -图3-2 单相电示意图 ........................................................................................................ - 9 -图3-3 三相电示意图 ........................................................................................................ - 9 -表3-1 16P端子标注 .......................................................................................................... - 8 -1概述CRIO-4010是基于RS485的高性能通信模块。

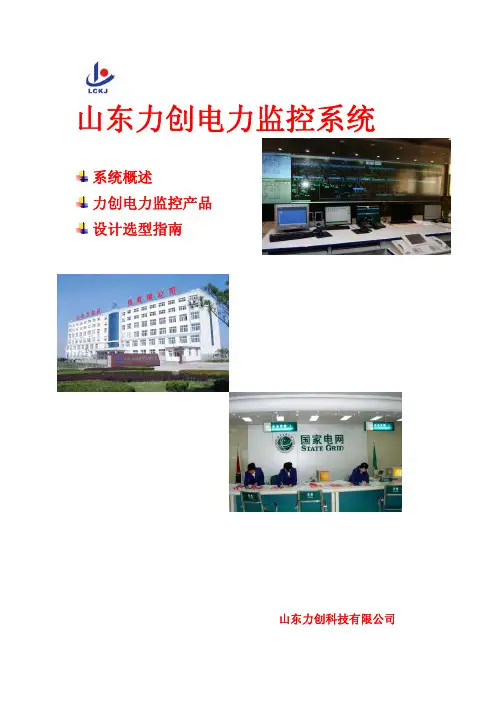

综合选型手册让计量更准确 使节能更智慧山东力创科技股份有限公司从成立之初，就一直致力于电测控类产品的研发和销售，至今已经有将近20年的历史。
20年来，力创人累计推出了上千种型号的电测类产品，成功应用于油田、煤矿、建筑、电器、通信、航天等行业，为我国的电子测量技术进步做出了巨大的贡献，在行业内树立了良好的口碑。
力创人始终秉持着“自主创新、勇攀高峰”的精神，不断积累，不断创新，培养了一批稳定的、有经验的技术研发人才，在多个领域内，不断突破技术瓶颈，依靠多年的开发经验和深厚的技术积累，突破了一个个技术难点，不断为客户呈现出简单易用，性能可靠的产品，深受广大用户好评。
如果一个产品的质量为100分的话，那么99%都应该是由设计环节决定的。
力创人深知管理对产品质量的重要性，在研发系统建立起了标准化的研发流程，从项目立项、需求分析、方案制定、到技术实现、产品测试都制定了严格的评审标准。
产品开发者对产品的全生命周期进行管理，不断完善、更新迭代，使产品越来越适合市场需要，越来越方便实用。
在做好研发管理的同时，力创人还非常注重制造管理，以做好那剩下的1%。
力创科技历经多年的发展，建立了非常完善的生产管理制度和流程。
产品从研发样品经纠偏测试完成以后，进入生产制造环节。
其中第一个环节是产品工程部，该部门先小批量试制一批产品，以了解这个产品的生产制造难点。
完全掌握产品的生产环节后，则把产品分解成一个个简单工序，并为每个工序制定标准作业指导书。
生产工人按照作业指导书进行生产，质检工人按照标准作业指导书检验作业质量，并引入了全自动化贴片、焊接、检验设备，实现了零误差。
大大提高了质量水平和生产效率。
尽力将产品的每一个环节做得完美，为客户贡献可靠、易用、高质量的产品是力创人做产品的基本准则。
在如今瞬息万变的商业环境下，力创将始终坚持这一原则，为广大客户服务，助力客户发展。
不忘初心，方得始终，力创人简单的坚持，是为了自己的诺言，也是为了客户的梦想。
EDA9033Y抽油机智能电参数采集模块使用说明书编制：校对：批准：感谢您选用山东力创科技股份有限公司的EDA9033Y产品。
我们建议在安装、操作或维护此设备之前，请仔细阅读本手册，并逐步熟悉这种仪表。
以下特殊信息可能贯穿出现在本手册中或在设备上，用来警示潜在的危险或用于阐释和规定操作规程，请注意。
©2017Shandong Lichuang Science&Technology Co.,Ltd版权所有本出版物中所包含的信息仅为所显示的目的而制作。
没有本公司的书面同意，本手册及随同组合电表设备一起提供的其他文件不得被复制，不管是部分或全部。
用于描述设备的图纸及图片仅作为一般参考作用，而不能确保每个细节的完整性与准确性.。
本手册对应的相关内容如有更改，恕不另行通知。
订货前，请垂询本公司或当地经销商以获悉本产品的最新规格。
安全警告按照说明书指示的使用方法正确使用可以避免产品出现不必要的故障或损坏，并可保证使用者的安全。
1、使用过程中对操作者造成危险的安全注意事项。
（1）为确保正确、安全使用本产品，需专业电工安装或拆卸；（2）安装或拆卸操作时，必须断开主电源；2、个人维护、调整或更换易损件时，可能对操作者造成人身伤害。
（1）请勿擅自拆开产品，更不可带电拆机。
请用户严格按照本说明书说明安装和使用本产品，以获得最佳使用效果。
安全须知在试图安装、操作或维护此设备之前，请仔细阅读本手册，拿到它并逐步熟悉这种仪表。
以下特殊信息可能贯穿出现在本手册中或在设备上，用来警示潜在的危险或对于阐释和规定操作规程的信息提请注意。
附有这种安全标志示意周围存在着电力危险，假若未遵照一定的指令将会导致人身伤害。
这是安全警告标志，用来警告你潜在人身伤害的危险，遵照此标志后的所有安全信息，避免可能的伤害或死亡。
危险此标志指示临近于危险位置，如不加以避免将导致死亡或严重伤害。
在维护和检修之前，设备必须断电并接地。
维护工作只能由有资质的人员执行。
本文件不是一本适用于未受训者的操作手册，在其正常使用范围之外所引起的问题，本公司概不负责。
编制及修改记录：修订日期版本编制修改原因2018-03-19V1.0文件创建目录第一章简介 (6)■适用范围 (6)■产品概述 (6)■主要功能 (6)■通讯接口 (6)■通讯协议 (6)■安装方式 (6)■技术参数和指标 (7)第二章安装和接线 (8)2.1、产品视图 (8)2.2、产品结构和尺寸图 (8)第三章功能操作与使用 (12)3.1数据读取 (12)3.2参数设置 (13)3.3LED运行状态指示 (14)第四章寄存器列表 (14)第五章维修与故障排除 (14)第六章包装及注意事项 (15)6.1、包装 (15)6.2、产品清单 (15)6.3、产品清单 (15)第一章简介■适用范围本说明书仅适用于EDA9033Y抽油机智能电参数采集模块的安装使用。
■产品概述EDA9033Y抽油机智能电参数采集模块是一款性价比极高的智能电参数、电量变送器。
有效地提高用户抽油机监控系统的专业化程度，方便的与用户“井口RTU”、“井场RTU”及PLC等设备配合使用。
■主要功能◆计量正向有功电能、正向无功电能、反向有功电能、反向无功电能◆测量总的及各单相的有功功率、无功功率、视在功率、功率因数、频率、基波有功、基波无功、不平衡度◆直接读取电参数及电能数据（寄存器中已乘完量程、变比，读上来，转化为十进制点上小数点就是实际值）◆存储7天开井时间及每天电量底数冻结存储，断电后所有存储数据不丢失◆具备开停井检测及开停井变位主动上传功能◆抽油机运行周期内的最大/最小/平均电流、功率、功率因数等电参数◆根据用户设置自动采集电功图（电流图、功率图），采集周期、采采集点数可设◆可设置接近开关控制是否使能，检测接近开关状态，最小冲程周期◆可设置功图采集间隔时间，采集周期内的上冲程占空比◆电功图状态、采集时间、冲程周期以及采集点数、上冲程点数可读◆电能脉冲用红色LED指示◆可设置校验方式、波特率、电压变比、电流变比■通讯接口◆两线制RS485接口，带工频接入防损坏功能，及防雷击功能。
波特率可设置为1200、2400、4800、9600、19200，校验方式可设置为n81，o81，e81，n82。
■通讯协议◆支持Modbus-RTU协议■安装方式◆35mm标准DIN导轨壳，灵活适配多种配电柜。
■技术参数和指标注：本说明书中使用的符号Uo表示电压量程，Io表示电流量程，Ubb表示电压变比，Ibb表示电流变比。
第二章安装和接线2.1、产品视图2.2、产品结构和尺寸图2.2.1外形尺寸2.2.2安装方式EDA9033Y抽油机智能电参数采集模块采用35mm标准导轨式安装方式，如下图：图2EDA9033Y抽油机智能电参数采集模块安装图2.2.3面板说明面板上具有3个LED，指示当前工作状态，功能见3.3章节。
2.2.4接线端子和接线方式2.2.4.1接线端子定义2.2.4.2接线方式接线如下图所示：1）EDA9033Y模块可应用于三相三线制或三相四线制电路。
在三相三线制电路中，UN端可不连接（UN不接时三相电压必须为平衡电压）；在三相四线制电路中，UN 端接零线。
2）EDA9033Y输出电压Ua、Ub、Uc都是相电压（每相对UN端的电压）。
3）电流输入采用XXA/20mA的电流互感器，电流等级有50A、100A、200A。
1、强电与弱电分开布线，线色，线号使用准确，部件标识清晰；2、布线符合配线布线规则；3、互感器按照A,B,C相序进行连接。
电源接线前请确认当前电源与仪表铭牌上的标识电源电压是否相符。
电压接线前请确认当前电压等级与仪表铭牌上的标识电压量程是否相符。
注意：在任何情况下，P T二次侧都不可短路。
P T的二次回路中必须有接地端。
PT二次侧不允许短路，否则会导致元件损坏或更严重损失。
注意：在任何情况下，CT回路都不允许开路，CT回路中不允许加装保险丝和任何形式的开关。
实际应用中CT的一端应连接大地。
CT二次侧不允许开路，否则会导致元件损坏或严重人身伤害。
第二章功能操作与使用3.1数据读取3.1.1、电功图采集功能：电功图分为电流图、功率图，模块会根据设置的采集间隔、采集点数，进行功图采集，采集周期中的上下冲程分别所占的点数是根据设置的上冲程占空比来确定的，模块周期是模块根据开关量输入的周期来进行确定，模块就开始按照计算出来的周期及采集点数计算出AD采集的间隔，并开始同步采集电流图、功率图，直到采集到达预设的采集点数为止，RTU可以通过读取寄存器得知模块功图是否采集成功，当功图采集成功之后，RTU则根据寄存器列表读出电流图、功率图。
注1：在采集电流图、功率图的时间里实时电参数及开停井状态将不刷新，以保证图形的准确性。
3.1.2、按抽油机周期采集上冲程以及下冲程的最大/最小/平均电流、功率、功率因数等电参数功能：按照计算出来的抽油机周期，每500mS采集一个点，根据设置的上冲程占空比计算和比较出一个周期时间范围内上冲程以及下冲程的最大电流、最小电流、平均电流、最大功率、最小功率、平均功率、最大功率因数、最小功率因数、平均功率因数等电参数。
3.1.3、七天开井时间及用电量存储：抽油机监测系统在进行功图求产时不仅要用到抽油机的功图数据更要用到抽油机的日开井时间数据及日用电量数据。
EDA9033Y自动判定当前抽油机的状态，如果当前为开井，则以分钟为单位进行开井时间累积，每天8：00为冻结时刻，将当前的开井时间、日用电量存为上一天开井时间及日用电量。
具备7天的历史数据存储功能。
3.1.4、抽油机状态判断：可实时判断出抽油机的状态（开井或停井状态），并在抽油机状态发生变位时（开井→停井，停井→开井）用60H功能码主动向RTU上报，上报次数可设，默认为3次：采用两种方式进行判断：电流门限值法、功率门限值法。
这两种方法各有一个上限、下限。
当电流或功率在40秒的时间内有1秒钟的时间大于上限值，则认为当前为开井，当在40秒的时间内所有的采集点都低于下限值则认为当前为停井；开井的判断速度为5秒之内，停井的判断速度为40~80秒。
3.1.5、不平衡度计算：电压不平衡度：EDA9033Y可以测量电压不平衡度，不平衡度通常以百分比表示。
其中Uav为三相电压（三角形接线时为线电压）有效值的平均值，U为各相电压有效值中与Uav绝对偏差最大的相电压有效值。
电流不平衡度:EDA9033Y可以测量电流不平衡度，不平衡度通常以百分比表示。
其中Iav为三相电流有效值的平均值，I为各相电流有效值中与Iav绝对偏差最大的相电流有效值。
3.1.6、基波、谐波、全波介绍：基波：将信号按傅里叶级数展开，频率与原信号频率（50HZ）相同的量。
谐波：将信号按傅里叶级数展开，频率为基波倍数的辅波或分量。
全波：将基波信号与谐波信号一起测量的值为全波值，以下电参数无特殊说明都为全波测量值。
3.2参数设置。
3.2.1、地址、波特率设置，EDA9033Y的地址可从1~250任意设置，其中255为广播地址；波特率可设置为1200、2400、4800、9600、19200，分别为对应为想用通讯寄存器的低字节的低四位0011、0100、0101、0110、1111（二进制表示）；校验方式可设置为n81、e81、o81分别对应为通讯寄存器的低字节的高四位0000、0001、0010。
默认为地址1，波特率19200，n81。
3.2.2、万年历设置：万年历内寄存器所有的参数均为压缩性BCD码，以年为例：2013年则为0X2013；注意星期设置时0x01~0x06分别代表周一~周六，0x00代表周日，读取时也是一样。
3.2.3、开停井判定设置：开停井可从电流法、功率法中选择一种，但是推荐选择功率法，因为有些抽油机安装有电容补偿柜，停井时也有很大的电流值，但是没有有功功率，所以建议采用功率法。
注意上下限的设置要合理否则会产生误报的情况。
3.2.4、电功图采集参数设置：电功图采集前用户需要设置接近开关使能，最小冲程周期（0.1-25.5S默认为4S，接近开关防抖处理）、采集点数为100~250个点，功图采集时间间隔（10-720分钟，默认为30分钟），上冲程占空比（默认为50.0%）。
电流图采集项可设置为A相电流、B相电流、C相电流、三相电流平均值、三相电流和，用户可根据需要设置，默认为三相电流平均值。
3.2.5、日时间点设置：日时间点可设置为一天中的任意时刻作为7天开停井时间及用电量的冻结时刻，默认为8:00。
3.2.6、量程、变比及脉冲常数出厂已设置好，用户不可随意更改。
3.3LED运行状态指示说明如下：编号名称状态示例功能说明RUN运行指示灯闪亮模块正常工作TX通讯指示灯点亮正在进行收发报文通信MC脉冲指示灯点亮有功电能脉冲指示第四章寄存器列表寄存器列表请参照《EDA9033Y抽油机智能电参数模块通讯协议V1.0》（或更高版本）第五章维修与故障排除第六章包装及注意事项6.1、包装在打开产品包装时，请仔细检查是否有损坏，如有任何损坏请及时联系厂商，并请保留损坏的包装，本公司将及时处理。
