电除尘常见试验的方法

电除尘专栏35期粉尘比电阻的测定方法关键词：电除尘电除尘器粉尘比电阻本期专栏我们将介绍粉尘比电阻的测定方法。

粉尘比电阻的测定的意义在于，之前的专栏中曾经介绍过“鉴于电除尘器的收尘原理，干式电除尘器对粉尘工况比电阻有一定要求，一般适用于104Ωdot;cm～1011Ωdot;cm”，既然电除尘器对粉尘比电阻有这么严格的要求，所以在选择除尘器型式之前和在考查电除尘器收尘性能时均应将粉尘比电阻纳入考查范围。

测定粉尘比电阻的方法根据测试地点可分为有实验室和现场两大类。

不论是何种测试方法得到的结果都只是一种宏观的仅作为互相比较的数值，因此测定出来的粉尘比电阻又称为表观比电阻。

顾名思义，实验室测试主要是在实验室内对粉尘比电阻进行的测试，而现场测试能够就地测试粉尘比电阻，不用将灰样“搬来搬去”，测试结果准确度、可靠度更高。

本期分别介绍这两类具体的测定方法、测试步骤及设备结构。

在文章的最后还将介绍一种目前国内比较流行且测试较准确的粉尘比电阻现场测试仪器，供大家参考。

一、实验室测定方法实验室测定粉尘比电阻的方法主要有三种。

（1）圆板法。

如图1所示，在两块圆板电极之间夹着堆积的粉尘，向圆板电极通以直流电压，测定其间电压和电流，按下式计算该粉尘层的比电阻。

式中：ρ—粉尘比电阻，Ωdot;cm；I—电流，A；V—电压，V；d—电极间隙，cm；A—电极面积，cm2。

其具体步骤如下：将尘样倒入圆盘，用刮刀刮平；缓慢地放下上园板电极，与尘样接触；将圆盘放入测定室，调节温度和湿度；作伏安特性记录，直到粉尘层被击穿，再另换试样，重复进行三次；按照击穿电压的80%及相应的电流值计算比电阻dot;。

图1圆板法比电阻测定仪1—尘盘；2—屏蔽环；3—气隙（0.8mm）；4—机械导向（绝缘）；5—电流表；6—可动电极（2）针——圆板法。

此法是将针状放电极和板电极相对配置，如图2所示。

板电极上留有0.8mm间隙，两侧引出一根细金属丝，且与板绝缘。

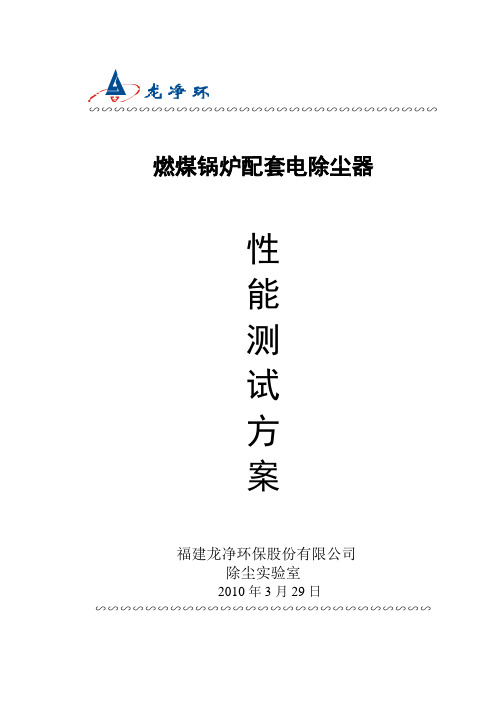

∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽燃煤锅炉配套电除尘器性能测试方案福建龙净环保股份有限公司除尘实验室2010年3月29日∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽∽1.试验目的锅炉在额定负荷、燃用设计或校核煤种条件下运行时，测试电除尘器效率、本体压力降、漏风率和烟尘排放浓度等热态运行性能参数，为除尘器的验收、整改或评定提供依据。

(精诚,JH-60E型自动烟尘烟气测试仪）2.试验项目2.1在额定负荷下测量电除尘器的效率；2.2在额定负荷下测量电除尘器本体压力降；2.3在额定负荷下测量电除尘器的漏风率；2.4在额定负荷下测量电除尘器的烟气含尘浓度；3.试验标准本次试验依据如下标准进行：3.1GB/T13931-2002《电除尘器性能测试方法》3.2GB13223-2003《火电厂大气污染物排放标准》4.电除尘器设计指标序号项目参数或其它序号项目参数或其它1 处理烟气量m3/h2 除尘器型号3 烟气温度≤℃4 入口含尘浓度g/Nm35 出口含尘浓度≤mg/Nm36 本体压力降＜Pa7 保证除尘效率≥% 8 本体漏风率＜%5.测点布置试验测点布置在电除尘器进、出口的水平烟道上，见表1。

表1 测试断面、断面积、测孔数量项目测试断面断面个数断面尺寸（m）断面积(m2) 测孔数量进口出口6.试验方法6.1在除尘器进出口烟道上按等截面网格法布置采样点，用等速采样法(精诚,JH-60E型自动烟尘烟气测试仪）在除尘器进出口管道同时采样；同时测量烟气流速、烟气温度、烟气湿度等参数，计算除尘器的除尘效率、阻力、漏风率和出口排放浓度；6.2试验所用的滤筒统一编号，分别在试验前、后进行烘干和称重；要求：将滤筒放入烘箱内，在105℃下烘干2小时，再将其取出放在干燥器皿内冷却至室温，最后用万分之一天平称重、记录。

7.计算公式7.1电除尘器处理烟气量 测试断面处平均烟气动压：⎥⎦⎤⎢⎣⎡=∑=n i di n d P P 11测试断面处平均烟气速度：t sK v p +=2730766.0i d P处理烟气量：F Q 3600=v式中：K p —皮托管系数,K p =0.84；n —进口（或出口）的测点总数；di P —各测点处烟气动压Pa ； v —测试断面平均烟气速度m/s ； t s —烟气平均温度 ℃Q —电除尘器处理烟气量m 3/h ； F —测试断面面积m 2。

313314一、工程概述聊城电厂一期工程中，电除尘器的除尘原理是含尘烟气通过高压静电场时，与极间的正、负离子和电子发生碰撞或在离子扩散运动中带电，带上电子和离子的尘粒在电场力作用下向异性电极运动并吸附在异性电极上，通过振打等方式使电极上的灰尘落入集尘器中。

电除尘器的结构包括电气及机械两大部分，其主要构件及功能如下：电气部分由高压直流电源（包括其控制系统）和低压控制系统组成，高压电源装置包括高压整流变和自动控制柜；该装置能灵敏地随电场烟气条件的变化，自动调整电场电压，能根据电流反馈信号调整电场火花频率，使其工作在最佳状态下，达到最佳除尘效果。

低压控制系统及其功能包括阴、阳极振打程序控制、高压绝缘件的加热及加热温度控制、灰斗加热功能、进出口烟气温度检测及显示等。

机械部分主要包括阳极系统、阴极系统、阳极振打、阴极振打、底梁和灰斗等。

二、施工依据1、聊城电厂一期工程施工图纸及设计变更（电气部分）2、《电气装置安装工程施工及验收规范》3、《火电施工质量检验及评定标准》电气篇4、《电力建设安全工作规程》5、厂家产品说明书三、主要工具、器具高压分压器、２５００Ｖ摇表、５００Ｖ摇表、接地棒、电工工具、通讯工具。

仪器设备应经计量仪器质量监督检验部门定期标定。

四、空载升压应具备的条件1、应确认电场已安装调整合格，电场内无遗留杂物；各设备均已验收合格。

3152、用２５００Ｖ摇表测量电场和高压回路的绝缘电阻，应大于１０００兆欧。

3、用５００Ｖ摇表测量低压回路的绝缘电阻，应大于０.５兆欧。

4、应确认电气回路施工正确，每一子系统控制准确到位,升压变压器及控制系统单项试验合格。

确认各整流变瓦斯均已放气。

5、复查设备工作接地及保护接地系统的可靠性，测量设备接地电阻必须小于2欧。

6、充分落实试验安全问题，对入孔门和高压引入隔离开关进行专人监护。

尽量避免雨天、雾天、大风天进行试验。

7、电加热器应在空升6小时前投入运行。

五、工艺流程、技术要求与标准316317318七、安全注意事项1、进入施工现场，正确佩戴安全帽，严禁酒后进入施工现场。

电除尘湿电测绝缘合格后升压试验指导书一、风险辨识1.电场测绝缘过程中，走错间隔，误入带电电场间隔，导致人身伤害。

2.电场测绝缘过程中，设备未停电，导致人身伤害。

3.电场测绝缘过程前未验电，造成重大人身伤害或设备损坏。

4.电场测绝缘过程后未放电，造成重大人身伤害或设备损坏。

二、风险预控措施1.在进行电场测绝缘前，认真核对设备名称和编号。

2.操作前认真检查核对设备，确认设备已经停电。

3.在电场测绝缘之前，必须验明待测电场确无电压。

4.在电场测绝缘之后，必须进行放电操作。

三、系统流程图四、操作要点高压电场测绝缘（以2号机组湿除1号电场为例）1.核对2号机组湿式电除尘器1号电场KKS码正确；2.检查2号机组湿式电除尘器1号电场已停运；3.断开2号机组湿式电除尘器1号电场控制电源开关；4.断开2号机组湿式电除尘器1号电场动力电源开关；5.打开2号机组湿式电除尘器1号电场隔离刀闸操作箱；6.将2号机组湿式电除尘器1号电场电源侧隔离刀闸切至接地位；7.将2号机组湿式电除尘器1号电场电场侧隔离刀闸切至中间位；8.打开2号机组湿式电除尘器1号电场高压隔离刀闸箱；9.用6KV验电器验明2号机组湿式电除尘器1号电场电场侧确无电压；10.用2500V摇表测量2号机组湿式电除尘器1号电场绝缘值＞500MΩ；11.测量结束对2号机组湿式电除尘器1号电场进行放电；12.将2号机组湿式电除尘器1号电场电源侧隔离刀闸切至电场位；13.将2号机组湿式电除尘器1号电场电场侧隔离刀闸切至电源位；14.关闭2号机组湿式电除尘器1号电场高压隔离刀闸箱；15.关闭2号机组湿式电除尘器1号电场隔离刀闸操作箱；高压电场零起升压1.整流变压器正常接入空载电除尘器。

2.合上各电场低压断路器空气开关。

3.由DCS打开整流变压器操作端，在“二次电压设定”处设定初始电压20kV，在“二次电流设定”处设定二次电流为额定值1000mA，点击“启动”按钮，投入电场，进行升压试验。

静电除尘实验报告12091005 何丽鸿5月7日上完一二节的物理课，借着刚上完高斯定理、电势的“余热”，紧接着我们就到实验楼上第二次物理实验课，观看了许多与刚刚学过的内容相关的物理实验，趁热打铁地巩固了刚学的电学知识。

期间让我最高兴的是能观看并且亲自动手试验了一下我在高中就对其很感兴趣的静电除尘实验，并且课后选择它作为我实验报告的内容。

实验背景：现代社会工业生产所排放的烟尘严重污染了大气，并且严重威胁着人类的健康，因此各种除尘设备被广泛地应用到各个不同领域的粉尘排放控制中。

静电除尘是一种用物理方法消除污染、改善空气的应用技术。

实验的目的便是让我们借观察静电场的这一工程应用观察静电除尘现象，并了解其原理。

实验原理：普遍的原理是利用高压直流电场使空气中的气体分子电离，产生大量电子和离子，在电场力的作用下向两极移动，在移动过程中碰到气流中的粉尘颗粒和细菌使其荷电，荷电颗粒在电场力作用下与气流分向相反的极板做运动，在电场作用下，空气中的自由离子要向两极移动，电压愈高、电场强度愈高，离子的运动速度愈快。

由于离子的运动，极间形成了电流。

开始时，空气中的自由离子少，电流较少。

电压升高到一定数值后，放电极附近的离子获得了较高的能量和速度，它们撞击空气中的中性原子时，中性原子会分解成正、负离子，这种现象称为空气电离。

空气电离后，由于联锁反应，在极间运动的离子数大大增加，表现为极间的电流（称之为电晕电流）急剧增加，空气成了导体，高强电压捕获附带细菌颗粒，瞬间导电击穿由蛋白质组成的细胞壁，达到杀灭细菌吸附除尘。

本次实验装置中沿圆柱筒的轴线为一根粗导线，作为除尘仪的正极；贴在玻璃筒内壁的螺绕导线作为除尘仪的负极，给除尘仪的两级加上高电压，在玻璃筒中形成了轴对称的非均匀强电场，强电场使空气分子电离，离子在电场力的作用下向两级移动时碰到粉尘使其带电，因此带电尘粒在电场力的作用下分别向中轴导线和管壁移动；同时，具有电介质性质的烟尘在强电场中将产生极化成为电偶极子，电偶极矩在非均匀电场中也要受力，因此烟尘纷纷向中轴导线移动，并在那里聚合成稍大的尘粒落下，变成炉渣的一部分。

项目负责人：寇烜试验人员：李贵栓王延凯马骏徐婷婷编写：寇烜编写日期：2005年10月初审：审核：批准：目录1、概述 (3)2、锅炉主要技术、设备参数 (3)3、试验标准 (5)4、试验目的 (5)5、试验内容 (5)6、试验方法及计算公式 (5)7、试验仪器 (7)8、试验条件 (7)9、测量截面的选择及测点布置 (7)10、试验准备 (8)11、测试过程 (8)12、试验采集的样品处理 (8)13、试验人员组成 (8)14、试验工期安排 (9)15、安全措施 (9)16、附表 (9)内蒙古海电三期＃6炉电除尘器性能考核试验方案1、概述海勃湾电厂330MW锅炉是采用美国燃烧工程公司（CE）的引进技术设计，由哈尔滨锅炉厂制造的亚临界参数、单汽包自然循环、一次中间再热、四角切向燃烧，设计燃料为烟煤。

锅炉以最大连续负荷（即BMCR工况）为设计参数，在机组负荷为359.5MW时，锅炉最大连续蒸发量为1018t/h；机组电负荷为330MW （即THA工况）时，锅炉额定蒸发量为921t/h。

锅炉配有5台HP843型中速磨煤机，4台运行，1台备用。

2、锅炉主要技术、设备参数2.1 锅炉技术规范额定蒸发量: 1018t/h 过热蒸汽压力： 18.58MPa过热蒸汽温度: 543℃给水温度： 258.82℃再热蒸汽进出口温度： 336/543℃再热蒸汽流量： 923.2t/h再热蒸汽进出口压力：4.33/4.212MPa 排烟温度： 133.3℃热二次风温度： 323.9℃热一次风温度 308.9℃锅炉效率： 93.39% 燃料消耗量： 145.76t/h2.2 燃烧系统锅炉燃烧系统采用摆动式燃烧器，燃烧器为四角布置，共5层分别对应5台磨煤机（由下往上是A,B,C,D,E,）燃烧器四周通有周界风，在AB，BC，DE 层布置由三层机械雾化油枪，燃用＃0轻柴油，按锅炉15%BMCR负荷设计。

风烟系统由两台三分仓容克式空预器，两台静叶调整轴流式引风机，两台动叶调整轴流式送风机以及两台入口导叶调整离心式一次风机组成.燃烧系统设计参数炉膛深度： 12773 mm 炉膛高度：59300 mm 炉膛宽度： 14048 mm 炉膛容积：7831.6m³2.4 煤质分析3、试验标准本试验依据GB/T16157—1996<<固定污染源排气中颗粒物测定与污染物采样方法>>、DL/T414-2004《火电厂环境监测技术规范》GB/T13913《电除尘器性能测试方法》和GB13223—1996<<火电厂大气污染物排放标准>>进行测试和计算。

电除尘常见试验的方法一，假负载实验作用：检查高压柜控制部分是否有坏。

做法：（1）准备两个220V100W的灯泡。

（2）把柜内的输出的动力电缆解开，接上两个灯泡，两灯泡串联起来。

（3）柜内熔断器和断路器送上电。

（4）控制器把远控设为本地控制。

把按钮（手动/自动）按到手动（自动灯灭）。

（5）把手动设定（MAN）设为0%。

（6）按启动按钮，启动设备。

（7）当屏幕显示到一次电流，一次电压，二次电流，二次电压那一画面时，按SET I 到（MAN）,然后按（+）,慢慢加大。

（8）观察电灯的是否慢慢变亮。

（9）如果灯慢慢变亮，（MAN）加到80%时灯就变了很亮。

说明高压柜没问题。

二，开路实验作用：检查高压柜和整流变做法：(1) 把高压隔离开关打到接地位置。

(2) 把柜子内底部一个接线端子那221线和222线短接起来。

3）柜内熔断器和断路器送上电。

（4）控制器把远控设为本地控制。

把按钮（手动/自动）按到手动（自动灯灭）。

（5）把手动设定（MAN）设为0%。

（6）按启动按钮，启动设备。

（7）当屏幕显示到一次电流，一次电压，二次电流，二次电压那一画面时，按SET I 到（MAN）,然后按（+）,慢慢加大。

（8）当（MAN）加到30%左右时，二次电压升到75KV上，高压柜跳闸报警。

（9）说明柜子没问题。

（10）如果在升压的过程中时，一次电流也跟着上升，达到100多A。

说明变压器有问题。

三，短路实验作用：检查高压柜和整流变注意：做短路实验比较危险，需注意安全。

做法：(1) 拿一根电线，把整流变二次输出端对地短接。

(2) 把柜子内底部一个接线端子那221线和222线短接起来。

（3）柜内熔断器和断路器送上电。

（4）控制器把远控设为本地控制。

把按钮（手动/自动）按到手动（自动灯灭）。

（5）把手动设定（MAN）设为0%。

（6）按启动按钮，启动设备。

（7）当屏幕显示到一次电流，一次电压，二次电流，二次电压那一画面时，按SET I 到（MAN）,然后按（+）,慢慢加大。
