CKD出货包装作业规范
- 格式：doc
- 大小：75.50 KB
- 文档页数：5
下载文档原格式
合集下载
CKD作业流程
5
CKD 仓 管 员 对 物料进行核对、
清点、包装 5
资料员做出 电脑装箱清 单
5
资料员做出相应的 报关、商检资料交报 关组
5
塑胶厂
PMC 部
QA 部
船务部
N
交 QA 检验
6
Y
出相应的走货通
知单（TP 单） 7
办理入库手续入 货管部，货管部 出货 8
货管部
流程说明： 1、 外计划物流部根据市场及客户的定单下达生产计划。 2、 生产部按生产计划进行记忆 IC 程序的烧录及电插板的生产工作，完成后由工厂 QA
检验合格后交入 PMC/CKD 做装箱资料。 3、 对外加工部按生产计划加工遥控器，完成后由 IQC 检验合格后交 PMC/CKD 做装箱
资料。 4、 注塑厂将走货的批次塑胶小件散料交入 MC 部做装箱资料。 5、 PMC 部物控室安排批次物料的出库并追补欠料，CKD 组进行物料的包装，做出装
箱清单，并根据 TP 单做出相应的商检资料和报关资料交报关组进行报关 PMC 部凭 QA 的检验合格报告、TP 单办理入库手续，将批次合格物料入库货管部。 6、 QA 负责根据 PMC 的装箱清单对批次物料进行检验，合格后出检验合格报告。 7、 船务部出具走货通知书（TP 单）。 8、 货管部安排批次物料的出货。 流程主要输入/输出： 输入： 《送货单》《进货检验报表》《QA 检验报表》《TP 单》 输出： 《装箱单》《报关及商检资料》《入库单》 流程负责部门： 1、海外综合计划部提供生产计划 2、生产部负责记忆 IC 的烧写及电插板物料的打板工作 3、注塑厂负责塑胶小件的入库 PMC 部工作 4、PMC 部负责物料的出库及物料包装工作，装箱单的制作，报关资料及商检资料的制作， 合格物料入库货管部 5、QA 负责对批次 CKD 物料进行检验，出具检验报告 6、船务部负责发出走货通知单 TP 单 7、IQC 部负责对对外加工部做的成品遥控器的检验工作 备注：
CKD 仓 管 员 对 物料进行核对、
清点、包装 5
资料员做出 电脑装箱清 单
5
资料员做出相应的 报关、商检资料交报 关组
5
塑胶厂
PMC 部
QA 部
船务部
N
交 QA 检验
6
Y
出相应的走货通
知单（TP 单） 7
办理入库手续入 货管部，货管部 出货 8
货管部
流程说明： 1、 外计划物流部根据市场及客户的定单下达生产计划。 2、 生产部按生产计划进行记忆 IC 程序的烧录及电插板的生产工作，完成后由工厂 QA
检验合格后交入 PMC/CKD 做装箱资料。 3、 对外加工部按生产计划加工遥控器，完成后由 IQC 检验合格后交 PMC/CKD 做装箱
资料。 4、 注塑厂将走货的批次塑胶小件散料交入 MC 部做装箱资料。 5、 PMC 部物控室安排批次物料的出库并追补欠料，CKD 组进行物料的包装，做出装
箱清单，并根据 TP 单做出相应的商检资料和报关资料交报关组进行报关 PMC 部凭 QA 的检验合格报告、TP 单办理入库手续，将批次合格物料入库货管部。 6、 QA 负责根据 PMC 的装箱清单对批次物料进行检验，合格后出检验合格报告。 7、 船务部出具走货通知书（TP 单）。 8、 货管部安排批次物料的出货。 流程主要输入/输出： 输入： 《送货单》《进货检验报表》《QA 检验报表》《TP 单》 输出： 《装箱单》《报关及商检资料》《入库单》 流程负责部门： 1、海外综合计划部提供生产计划 2、生产部负责记忆 IC 的烧写及电插板物料的打板工作 3、注塑厂负责塑胶小件的入库 PMC 部工作 4、PMC 部负责物料的出库及物料包装工作，装箱单的制作，报关资料及商检资料的制作， 合格物料入库货管部 5、QA 负责对批次 CKD 物料进行检验，出具检验报告 6、船务部负责发出走货通知单 TP 单 7、IQC 部负责对对外加工部做的成品遥控器的检验工作 备注：
CKD 客户出货各部门作业要求(标准)V1版
備註：黃色填充格為全部專用檢驗內容；藍色字體為部分專用檢驗
序號 項目類別 出貨報告 IQC 隨貨出紙檔報告+RoHS檢測報告，沒 有報告不允許
嘜頭標籤
側嘜只需貼一張(針對出貨時有加貼側 麥貼紙的廠商管控)
材料管控周期
材料本身壽命減去運輸時間3個月,如 PCB壽命管控6個月,現在管控3個月 必須貼此標籤 標籤位置統一 1.內容包含:料號、數量、Lot No.、 D/C、廠商代碼以及品名規格 2.標籤尺寸L76mm*W38mm,白色珍 珠龍or銅板紙(如廠商不配合者,只要內 容全即可),白底黑字 3.條碼尺寸L200dpi,比例 3:1,H4mm,code128,條碼總數39碼(含 #) 4.環保材料需在標籤上印上“RoHS Compliant”,字體“Arial” 5.標籤不可破損、髒污、翹起;蓋章不 可遮擋住標籤信息 6.印字不可模糊、斷字、印刷錯誤 7.條碼不可模糊、斷字、掃描不出 for RoHS材料 IC、螺絲、PE袋類擺放一層 晶振、隔板類擺放二層 說明書、連接器類擺放三層 外箱標籤統一朝外
1.外箱破損，不允許。（紙箱破損露出瓦楞或貫穿 使內部材料可見視為破損） IQC;OQC;W 2.破損位置目視判斷不影響紙箱承重時可使用牛皮 arehouse 紙膠帶進行修補。 外箱髒污影響整體外觀時，不允許。 外箱不允許塗改、亂寫亂劃（塗鴉） IQC;OQC;W arehouse IQC;OQC;W arehouse
若有多張進料標籤貼紙需貼在同一面，標 籤需為白底黑字
確認尾數箱外是否有張貼尾數標示 尾數箱需有填充物，搖晃不可有異音,且同 (Partial).尾數箱需張貼尾數標籤， 一料號出貨只可有一個尾數(電子料可允許 并已英文命名，不可是中文。 有多個尾數箱)，尾數箱數量不可超過整數 尾數箱需拆箱全點，確認數量是否 箱 OK，全點完成后用藍色美紋膠帶 封箱 尾數箱需有填充物，搖晃不可有異音,填充 物不可為紙屑
出口伊朗192台CKD订单包装要求及注意事项
出口伊朗192台CKD订单包装要求及注意事项一、车身及货箱散件运输相关要求：1、包装人员在对侧围运输至K D工厂前，将转运器具提前做好，铺好防锈膜并对放入转运器具中的侧围进行防护，要求防护强度要满足转运过程的安全。
2、包装人员对地板带前围焊接总成运输至KD工厂前，对每一个底板进行防护，要求每个底板与运输车货箱底板接触的位置采用珍珠棉防护。
底板采用绳索捆绑在货箱上，确保安全。
3、其他钣金散件无需转运器具的要求采用珍珠棉防护隔垫，同时采用绳索固定在运输车货箱底板上。
二、主要零部件包装要求及注意事项：1、侧围包装：要求每个侧围的需入卡槽位置完全入槽，每个包装单元内部的侧围均匀布局，气相防锈膜采用热封的方式，在对侧围进行二次喷油后严禁在此用手触摸钣金表面，干燥剂要均匀的放置在包装单元内部空间中，同时干燥剂不要与钣金件接触。
2、地板带前围焊接总成：底部采用EV A（50*50）限位防护，第二层两侧横梁位置采用珍珠棉防护，以便于整体高度保持在1250.气相防锈膜采用热封的方式密封，干燥剂均匀分布在包装单元内部空间中，同时确保干燥剂不与钣金件表面接触。
3、翼子板包装：要求翼子板每根支撑横梁与其接触位置采用EV A加垫防护，并将翼子板入槽确保限位牢固，干燥剂均匀布置在包装单元内部空间中，确保干燥剂不与钣金件直接接触，气相防锈膜采用热封的方式密封。
4、前后桥的防护:在对前后桥进行包装时，要求包装器具与零部件直接接触的位置采用胶皮或毛毡隔垫，采用铅丝捆绑的位置套上胶皮管，严禁铅丝与零部件直接接触，造成零部件的表面磨损，对前后桥的两侧制动盘采用气相防锈膜密封防锈。
5、货箱内部放置轻抛纸箱件货箱后板，要求放置的货箱后板采用气相防锈膜包裹防锈，每个工装的每个货箱要单独包装，同时要与轻抛纸箱件隔开，装好轻抛纸箱件后，采用缠绕膜将纸箱件缠绕紧固，确保不移位。

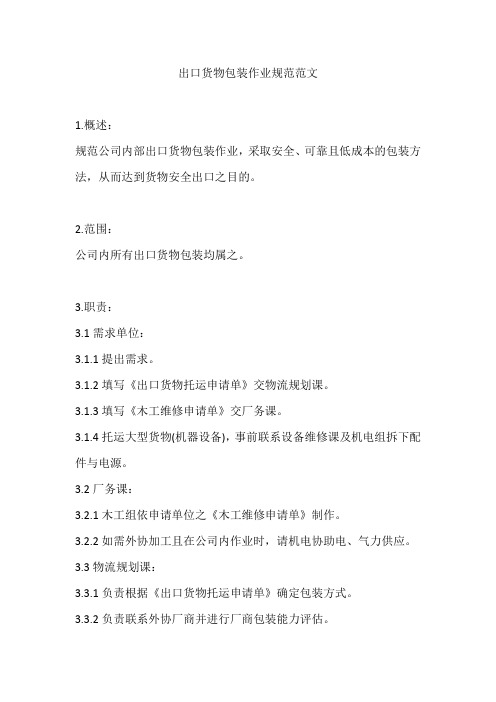

出口货物包装作业规范范文
出口货物包装作业规范范文1.概述：规范公司内部出口货物包装作业，采取安全、可靠且低成本的包装方法，从而达到货物安全出口之目的。
2.范围：公司内所有出口货物包装均属之。
3.职责：3.1需求单位：3.1.1提出需求。
3.1.2填写《出口货物托运申请单》交物流规划课。
3.1.3填写《木工维修申请单》交厂务课。
3.1.4托运大型货物(机器设备)，事前联系设备维修课及机电组拆下配件与电源。
3.2厂务课：3.2.1木工组依申请单位之《木工维修申请单》制作。
3.2.2如需外协加工且在公司内作业时，请机电协助电、气力供应。
3.3物流规划课：3.3.1负责根据《出口货物托运申请单》确定包装方式。
3.3.2负责联系外协厂商并进行厂商包装能力评估。
3.3.3厂商到公司包装之工作现场监督。
3.3.4公司内施工之有关申请(施工申请、明火作业申请、电力申请等)。
3.3.5包装时各项工作协调(机器移位、吊装等)。
3.4设备维修课：3.4.1负责出口设备之配件拆卸、清点及主机各轴固定。
3.4.2协同物流规划课一同现场监督，以防机器脆弱部分受力。
4.参考文件：4.1《装卸搬运作业规范》4.2《设备退港作业规范》5.作业流程：5.1《出口货物包装作业流程》6.作业内容：6.1总则：6.1.1所有包装必须留有窗口，以方便出口时海关查验，且包装呎寸应控制在普通货柜能安全装入以内，以防增加运输成本。
﹝普通柜：长*宽*高20’580*230*228(cm) 40’1190*230*228(cm)﹞6.1.2根据需求单位之《出口托运申请单》所写之货物目的地、重量、体积确定包装方式，可分为：本公司内部包装，协力厂商木质普通包装，木质包装材料熏蒸后包装，铁质包装。
6.2本公司内部包装：6.2.1由需求单位详细填写《木工维修申请单》，经单位主管签核后，交由厂务课制作。
6.2.2如需求单位无法确定包装方法，可由物流规划课对实物进行测量后拟定包装制作方法，交厂务课制作。
包装出货作业标准及注意事项
文件編號包裝名稱內箱和外箱包裝包裝出貨作業標准及注意事項圖(一)料卷﹑內﹑外箱條碼標簽 圖(二)無鉛/無鹵標簽 圖(三) 料盤標簽 圖(四)料卷標簽示圖 圖(五、六)標簽示圖 圖(七) 出貨單1﹑圖(一)料卷﹑內﹑外箱條碼標簽 貼於料卷﹑內箱﹑外箱左上角(如圖四、五﹑六）標簽說明：Vendor name:廠名 ﹔ QTY:數量﹔P/O:訂單號﹔D/C：週期﹔LN NO:項次﹔LOT number:工單號﹔ P/N:客戶料號﹔Vendor:廠商代碼﹕MP/N:產品型號﹔CARTON NO. 編碼說明：A、CARTON NO.共計12碼, 前8碼分別是年月日, 流水號按出貨箱數編碼，例如出貨兩箱，第一箱內所有標籤的流水號全部為0001（包含料卷、小箱），第二箱內所有標籤的流水號全部為0002，每次出貨不需要續號（每次更新）。
B、若同時出貨幾個料號, 且每個料號都裝在同一個大箱, 則carton no. 是一樣的，但每個料號均需貼一張外箱標籤；若分不同箱包裝則安上述原則編號。
2、圖（二）無鉛或無鹵標簽貼於料卷﹑內箱﹑外箱右上角(如圖四/五/六）3、圖(三)標籤內容包含: 產品料號/型號/週期/數量/檢驗員/盤號/機台編號/備註/。
一維碼掃描資訊：《1846D101091000》 資訊分解：1846D產品週期；1表示星期一；01091表示當天作業第1091卷產品（所有機台當天流水號統一順序流）；000產品特殊碼（針對客戶有特殊要求產品）；二維碼內容：產品料號/型號/週期/數量，二維碼掃描資訊：《1138800091||G10RSY-3L||1846D101||340PCS》（二維碼格式為DataMatrix）空白標籤紙尺寸要求：9*6.5cm 備註：1138800091、PGH5610RSY-3 LF、1846D101、340PCS四欄位字體為19號；Inspector檢驗員欄位：字體8號其他欄位字體均為：10號4、出貨WBNT500L產品需出TCP自動化作業的5、外箱CARTON NO. 編碼說明：A、CARTON NO.共計12碼, 前8碼分別是年月日, 流水號按出貨箱數編碼，例如出貨兩箱，第一箱內所有標籤的流水號全部為0001（包含料卷、小箱），第二 箱內所有標籤的流水號全部為0002，每次出貨不需要續號（每次更新）。
快递行业货物包装安全操作规程
快递行业货物包装安全操作规程在快递行业中，货物包装的安全是至关重要的。
正确的货物包装操作可以确保快递过程中货物的完整性和安全性。
本规程旨在向快递从业人员传达货物包装的相关要求和操作规范，以提高快递服务质量和客户满意度。
一、包装材料的选择和使用1. 选择合适的包装材料在选择包装材料时，应根据货物的性质、形状、重量等因素进行合理选择。
常用的包装材料包括纸箱、泡沫板、填充物等。
2. 检查包装材料的质量在使用包装材料之前，应仔细检查材料的质量。
包装材料应无明显损坏、变形或破裂，以保证其承载和防护能力。
3. 合理使用填充物对于易碎或贵重货物，应合理使用填充物进行固定和保护。
填充物应能够有效吸收冲击力，防止货物在运输过程中的晃动和碰撞。
二、包装操作流程1. 清洁货物表面在包装前，应先清洁货物表面，以防止灰尘、油污等物质对包装材料的粘附，同时确保快递包装的整洁。
2. 货物包装将货物放入合适的包装材料中，根据货物的形状和尺寸，适当调整包装材料的大小和形状。
确保包装紧密而不过度压缩货物。
3. 固定和保护在包装过程中，要确保货物的稳固和安全。
对于易碎货物，应使用填充物进行固定，并加强加固措施，以防止货物在运输过程中的损坏。
4. 密封包装包装完成后，应使用胶带、封口机等工具对包装材料进行密封，确保包装的完整性，并防止水分、灰尘等外界物质对货物的侵入。
5. 标记和贴标签包装完成后，应在包装材料的外侧标记发件人和收件人的信息，并贴上运输标签、注意标签等。
确保包装的标识清晰可见。
三、运输和交付过程中的注意事项1. 小心操作在运输和交付过程中，应小心操作，避免对包装材料和货物造成破损。
应轻放货物，避免摔落和挤压。
2. 安全堆放快递员在搬运和堆放货物时，应注意货物的稳定性和均衡性，确保货物堆放整齐、稳定可靠。
避免在高处堆放易碎货物。
3. 避免暴露在恶劣环境中在运输和交付过程中，应避免将货物暴露在恶劣的环境中，如高温、潮湿等，以免对货物质量和安全产生不利影响。
CKD作业简介-中
以下是已整理好的EXCEL檔完整Packing list
ONE BY ONE 操作方式
整箱
10K
零數箱
“F10G-PACK LIST FOR CKD(NEW)”報表RUN完后﹐從系統中轉成EXCEL檔的方法與整 理訂單狀況表一樣。
19 OF ２５
One By One 操作品質保證
防靜電手套 + 去靜電手 環
0.7M
10)在棧板的正前方，將貼上該棧板 的裝箱明細，以方便客戶點收。
12 OF ２５
CKD包裝作業
11)CKD目前使用紙棧板，載重量1000Kg，
保証了材料在運輸途中பைடு நூலகம்料的安全.
12)為了方便裝櫃及包裝要求，棧板打板尺 寸要求為： １.２Ｍ×１.１Ｍ×１.１Ｍ 所有棧板 都必須掌握“下重上輕”的規 則。
29 OF ２５
出貨安排作業標准
» B出貨模式：（出國外工單路徑：园区→香港碼頭） » 2．1訂艙 » 2．1．1客户PM提前一周提供SHIPPING INSTRUCTION； » 2．1．2CKD單證根據指令向香港SHIPPING部訂艙，SHIPPING
14 OF ２５
CKD包裝作業
在運輸中保護貨物.
CKD材料對存儲環境都要求特別嚴格，更何況長 途的運輸途中。因此CKD的包裝要求尤為重要： a) 采用了防震.防盜包裝
填充物、天地蓋及圍套的使用，預防了材料在 運輸途中常有的震動、踫撞、剌破及擠壓，更有 效防止貨物在轉運途中遺失.失竊,使材料完好無 損地送到客戶手中。 b) 采用了防濕包裝
業務下單是依下單當日的BOM轉成一個CKD 包裝單號,CKD 依包裝 單號入系統建需求後，物企即可看到CKD的物料需求.
需求掛得越早越好,建需求日到需求日之間一般保留16天,以利物
ONE BY ONE 操作方式
整箱
10K
零數箱
“F10G-PACK LIST FOR CKD(NEW)”報表RUN完后﹐從系統中轉成EXCEL檔的方法與整 理訂單狀況表一樣。
19 OF ２５
One By One 操作品質保證
防靜電手套 + 去靜電手 環
0.7M
10)在棧板的正前方，將貼上該棧板 的裝箱明細，以方便客戶點收。
12 OF ２５
CKD包裝作業
11)CKD目前使用紙棧板，載重量1000Kg，
保証了材料在運輸途中பைடு நூலகம்料的安全.
12)為了方便裝櫃及包裝要求，棧板打板尺 寸要求為： １.２Ｍ×１.１Ｍ×１.１Ｍ 所有棧板 都必須掌握“下重上輕”的規 則。
29 OF ２５
出貨安排作業標准
» B出貨模式：（出國外工單路徑：园区→香港碼頭） » 2．1訂艙 » 2．1．1客户PM提前一周提供SHIPPING INSTRUCTION； » 2．1．2CKD單證根據指令向香港SHIPPING部訂艙，SHIPPING
14 OF ２５
CKD包裝作業
在運輸中保護貨物.
CKD材料對存儲環境都要求特別嚴格，更何況長 途的運輸途中。因此CKD的包裝要求尤為重要： a) 采用了防震.防盜包裝
填充物、天地蓋及圍套的使用，預防了材料在 運輸途中常有的震動、踫撞、剌破及擠壓，更有 效防止貨物在轉運途中遺失.失竊,使材料完好無 損地送到客戶手中。 b) 采用了防濕包裝
業務下單是依下單當日的BOM轉成一個CKD 包裝單號,CKD 依包裝 單號入系統建需求後，物企即可看到CKD的物料需求.
需求掛得越早越好,建需求日到需求日之間一般保留16天,以利物
SKD出货检验规范
文件名称 制定日期 品 名 /材料
XXX五金电子有限公司
CKD SKD 出货检验规范
20xx-xx-xx
版本
1.0
所有CKD SKD 出货物料.半成品
机种
NO 检验项目
检查方式
规格要求
外观 一
尺寸 性能
二
包装
目视 卡尺&钢尺 仪器.治具
目视
A.产品外观颜色.印刷与SIR要求.样品相符 B.产品本体不能有.刮伤.异色.脏污.少数.脱色.破损.披峰.少孔.多 胶.少柱.柱歪等与SIR.SIP要求.样品相符 与SIR要求规格相符 检验规范及SIR要求相符 1.外箱用K＝A纸,不能变形.损坏.破洞 2.包装封箱需工字形,箱内产品不能晃动,需填充 3.所有出货物料箱内必须上下两层各一个隔板 4.整板货物出货加八条护角.防尘盖.打包带.围膜 5.空运摆放高度1.6M以下,海运摆放高度1.2M以下 6.外箱摆放不能超出栈板四边 7.栈板用新复合栈板,不能破旧.损坏.尺寸不能过大.过小 8.标签.数量.料号.客户.依PJM提供箱麦板麦与实物核对 9.尾数箱需全检,不能有混料.错装.短装
V V V
V V V V V V V V
核准
审核
制作
仪器设备: 卷尺&钢尺&仪器&治具
检验条件: 1. 外观检查：依据正常检验单次抽样计划
2. 性能尺寸：以检测5PCS材料为依据判定
文件编号
3-PE-80
页次
1/1
所有CKD SKD出货物料.半成品
缺点描述
判定 CRI MAJ MIN
与SIR要求.样品不相符
V
与SIR.SIP.样品不相符
VV
超出SIR 超出检验规范&SIR 变形.损坏.破洞.破裂强度达不到 封箱处翘开.漏封箱.箱内未填充 漏放隔板.隔板小 未加护角.防尘盖.围膜 空运高度超1.6M,海运超出1.2M 产品摆放外箱超出栈板边缘 栈板破旧.损坏.尺寸不符 标签错误.数量.标签.实物不符 混料.短装
XXX五金电子有限公司
CKD SKD 出货检验规范
20xx-xx-xx
版本
1.0
所有CKD SKD 出货物料.半成品
机种
NO 检验项目
检查方式
规格要求
外观 一
尺寸 性能
二
包装
目视 卡尺&钢尺 仪器.治具
目视
A.产品外观颜色.印刷与SIR要求.样品相符 B.产品本体不能有.刮伤.异色.脏污.少数.脱色.破损.披峰.少孔.多 胶.少柱.柱歪等与SIR.SIP要求.样品相符 与SIR要求规格相符 检验规范及SIR要求相符 1.外箱用K＝A纸,不能变形.损坏.破洞 2.包装封箱需工字形,箱内产品不能晃动,需填充 3.所有出货物料箱内必须上下两层各一个隔板 4.整板货物出货加八条护角.防尘盖.打包带.围膜 5.空运摆放高度1.6M以下,海运摆放高度1.2M以下 6.外箱摆放不能超出栈板四边 7.栈板用新复合栈板,不能破旧.损坏.尺寸不能过大.过小 8.标签.数量.料号.客户.依PJM提供箱麦板麦与实物核对 9.尾数箱需全检,不能有混料.错装.短装
V V V
V V V V V V V V
核准
审核
制作
仪器设备: 卷尺&钢尺&仪器&治具
检验条件: 1. 外观检查：依据正常检验单次抽样计划
2. 性能尺寸：以检测5PCS材料为依据判定
文件编号
3-PE-80
页次
1/1
所有CKD SKD出货物料.半成品
缺点描述
判定 CRI MAJ MIN
与SIR要求.样品不相符
V
与SIR.SIP.样品不相符
VV
超出SIR 超出检验规范&SIR 变形.损坏.破洞.破裂强度达不到 封箱处翘开.漏封箱.箱内未填充 漏放隔板.隔板小 未加护角.防尘盖.围膜 空运高度超1.6M,海运超出1.2M 产品摆放外箱超出栈板边缘 栈板破旧.损坏.尺寸不符 标签错误.数量.标签.实物不符 混料.短装
CKD出货包装作业规范
深圳XXXXX X限公司SHENZHEN XXXXXXXXXXX. CKD出货包装作业规范文件编号：生效日期：版次:文件履历表範例:P/N：03-050^750256RDescription^S/MOSFET P7SNO2LDG/25V/75A/6m OHfWl/TO-252/(LF) NIKO-SEMQty:500 PCS5.1.3 MOQ貼紙張貼位置:5.131 請參考如下紅色框圖示位置，MOQ貼紙不可覆蓋原廠貼紙。
5.1.3.2 當電子類是以盒裝方式內放盤裝物料時，則外盒裝和內盤裝必須貼上MOQ貼紙，請參考如下紅色框圖示位置內容同外箱內容說明貼紙）5.2 CKD外箱編號貼紙：5.2.1適用時機：物料外箱编号嘜頭貼紙之張貼。
5.3 CKD外箱內容說明貼紙（最好一料號對應一張外箱嘜頭貼紙）: 5.3.1適用時機：物料外箱內容說明之張貼。
5.3.2外箱內容說明貼紙材質：銅板紙（白底亮面）。
5.3.3外箱內容說明貼紙內容參考如下：（1） 1.）物品料號2.）數量3.）條碼（包含料號和數量）4.）料號描述。
範例：（2）當有二種或以上物品裝在同一箱時,P/N X 逐一增加list, X 為流水號。
範例：5.3.4 CKD外箱編號貼紙位置：每一箱正面右上角。
5.3.5非所裝物料原廠外箱時請清除其它廠商貼紙內容5.4 CKD外箱封箱方式說明：5.4.1外箱摺疊合蓋後，必須密合不能曝露看到箱內物品。
5.4.2外箱封箱方式：採“ H ”字方式封箱作業，請參考如下紅色框標示位置5.4.3封箱膠帶規格：5.4.3.1廠商交貨整箱，無須拆封，則依廠商膠帶規格，不需再次封箱。
5.4.3.2若是需拆封重新裝箱，依廠內規格，透明無任何logo字樣。
5.5 CKD EE電子類物料，ME機構類物料包裝方式（尾數卷料包裝方式）：5.5.1 EE電子類原包裝是卷裝方式時，必須以垂直方式擺放至箱內。
（請參考如下紅色箭頭指示方式）。
汽车零部件出口的包装设计及注意事项
汽车零部件出口的包装设计及注意事项 汽车零部件出口换个说法也就是汽车KD出口散件，而汽车KD包装设计是一个系统工程。
设计一款车型的KD出口散件的包装，需要考虑多方面因素，如汽车制造工艺节拍、物流环节、包装材料、海关要求等，设计过程需要综合考虑质量、成本、装卸操作、组装工艺、标识要求等。
汽车K D件的品种多、形状不规则、包装设计要求高。
加上运输距离长，运输过程中要经过仓储、运输、装卸、搬运、转运等流程，在期间可能会有人员操作、货物、自然环境等各种因素对产品造成不必要的损耗。
针对汽车散件的包装设计从设计输入、设计原则、设计过程、包装材料选用等环节进行系统的分析阐述，为汽车、汽车周边企业在规划高效、低成本的KD出口散件包装提供可借鉴的经验。
1、KD组装形式 向外商提供的KD组装主要有SKD1、SKD2及CKD 三种形式。
SKD（Semi-Knocked Down）组装形式是指“半散装”。
在散件出口状态中，车身以焊装好并涂装完成的总成形式供货，其他零部件如发动机、变速器、前/后悬架、传动轴、排气系统、车轮总成及前/后保险杠等以总成形式供货，散件到国外后只进行简单组装即成整车。
SKD1是指车身涂装完毕，装入座椅、内饰件及前/后风窗和车门玻璃、车灯等外饰件。
SKD2是指车身只完成涂装（或只完成电泳），不装入任何内、外饰件。
CKD（Completely Knocked Down）组装形式是指“完全拆散”。
在散件出口状态中，车身以分散的焊合件总成形式供货，其他零部件以总成形式供货，到国外后需进行焊装、涂装和总装工艺才能完成整车装配。
2 包装设计输入条件（1）完整的总成BOM一份完整的总成BOM是设计工作开展的基础，KD出口件用BOM应包含零部件编码、中英文名称、单车用量、净重、零部件主要材质等信息。
总成BOM的编制应考虑如下几点。
a.编制前与外商确定KD状态。
b.由外商查验是否满足进口国海关的要求（不同 品名的零部件关税大不一样）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.6.4栈板固定打围膜：货物放置在栈板上用围膜固定，如有贵重物品或易碎物品，需在货物边角处加上角板(角板边形条使用量8pcs，用法如下步骤1)：
材质：角板的材质均为纸制。
6.包装备料注意事项：
6.1R、C类以整卷方式包装出货，不可有剪料问题。
6.2同一类型物料摆放在同一栈板上。(如电子类A级物料)。
5.3.3外箱内容说明贴纸内容参考如下：
（1）1.)物品料号2.)数量3.)条码（包含料号和数量）4.）料号描述。
范例：
（2）当有二种或以上物品装在同一箱时,P/NX逐一增加list,X为流水号。
范例：
5.3.4CKD外箱编号贴纸位置：每一箱正面右上角。
5.3.5非所装物料原厂外箱时请清除其它厂商贴纸内容。
发行部门
签核人
会签部门
发行部门
签核人
总经办
□
品管部
□
人事行政部
□
工程部
□
PC部
□
采购部
□
仓库部
□
商务部
□
财务部
□
MC部
□
维修部
□
安保部
□
1.0目的
建立一CKD的物料包装方式和可追溯性，以提供被认可正确资讯作业规范标准。
2.0范围
凡属於本公司CKD出货方式均适用之。
3.0名词解释：
EE:电子类物料。
ME:机构类物料。
深圳XXXXXX有限公司
SHENZHENXXXXXXXXXXX.
CKD出货包装作业规范
文件编号：
生效日期：
版次：
批准
审核
编制
文件履历表
标题
CKD出货包装作业规范
文件编号
版次
页数
制定部门
仓库
文件制订/修订/废止申请记录
日期
项目
章节
内容
经办人
2010.08.15
制订
全部
所有内容
卢翠婷
相关部门会签
会签部门
5.5CKDEE电子类物料，ME机构类物料包装方式(尾数卷料包装方式)：
5.5.1EE电子类原请参考如下红色箭头指示方式)。
5.5.2箱内空间必须被填满(不可有空隙)，可使用软性气泡填充物来塞满空隙。
5.5.3EE电子类原包装为卷装物料不能摆放的太紧(塞的太紧密,会挤压)，以避免发生损伤或毁坏变形现象。
5.5.4CKDEE物料包装方式(箱内上、下、左、右填塞气泡填充物品)。
5.5.5CKDEE电子类物料包装方式(特殊卷装料:直径较大者)。
如下图示EE电子类卷装物料直径较大，必须以水平方式叠放於箱内。
另在摆放栈板时，必须放在最上端(以避免挤压)。
5.5.6ME机构类盘装物料箱内空间必须被填满(不可有空间)，尾数部分可使用原厂物料盘填充来料外层如有塑胶袋包装，填充之後需使用塑胶袋包装好。
5.1MOQ贴纸：
5.1.1适用时机:EE物料最小包装唛头之张贴。
5.1.2MOQ贴纸格式内容参考如下说明：
贴纸资料：1.)P/N.2.)描述说明。3.)Qty。
范例：
5.1.3MOQ贴纸张贴位置：
5.1.3.1请参考如下红色框图示位置，MOQ贴纸不可覆盖原厂贴纸。
5.1.3.2当电子类是以盒装方式内放盘装物料时，则外盒装和内盘装必须贴上MOQ贴纸，请参考如下红色框图示位置。
5.6.1.3重量较重但外箱尺寸较小者，请优先摆放在最底层。
5.6.1.4重量轻,但外箱尺寸较大者，请优先摆放在最底层。
5.6.1.5使用之栈板规格为：1.1*1.1m左右，材质：胶合栈板、纸质栈板。
5.6.2栈板叠放外箱时，外箱唛头统一朝外以利辨识。
5.6.3如栈板叠放时尚有多余空间，不能直接使用空外箱来填补空间；应使用空盒或软性缓冲物来填补此多余空间。
6.3如属A级材料IC,BGA,CPUsocket等(含PCB板)必须有使用真空包装作业。
(尾数必须使用原厂碎盘/卷装包材真空包装)。
6.4以胶盘(Tray)装物料禁止使用胶带黏贴(类似透明胶)，胶盘上有黏贴痕迹亦不可有。
6.5卷装物料不可使用类似透明胶黏贴或有黏贴过的痕迹。
6.6电池包装需在外箱箱唛上面贴上电池警告标签。
5.5.7纸箱内上、下、左、右如有空隙可使用海绵填充物来塞满空隙。
5.5.8如来料物料是小纸箱包装，尾数部分需使用原厂包装纸箱填充。
5.6栈板包装方式(摆放、角板边形条、围膜)：
5.6.1栈板叠放外箱方式&注意事项：
5.6.1.1最重物品外箱优先摆放在最底层，依次重量叠放(最轻物品外箱放最上面)。
5.6.1.2尺寸较大外箱优先摆放在最底层，依次尺寸大小叠放。
5.4CKD外箱封箱方式说明：
5.4.1外箱摺叠合盖後，必须密合不能曝露看到箱内物品。
5.4.2外箱封箱方式:采“H”字方式封箱作业，请参考如下红色框标示位置。
5.4.3封箱胶带规格：
5.4.3.1厂商交货整箱，无须拆封，则依厂商胶带规格，不需再次封箱。
5.4.3.2若是需拆封重新装箱，依厂内规格，透明无任何logo字样。
5.1.3.3一箱有多种物料时，同一物料需捆紮在一起，并在正面加贴一张总数量贴纸(格式和内容同外箱内容说明贴纸)。
5.2CKD外箱编号贴纸：
5.2.1适用时机:物料外箱编号唛头贴纸之张贴。
5.3CKD外箱内容说明贴纸(最好一料号对应一张外箱唛头贴纸)：
5.3.1适用时机：物料外箱内容说明之张贴。
5.3.2外箱内容说明贴纸材质：铜板纸(白底亮面)。
MOQ:物料唛头数量(最小包装)。
Pallet:栈板。
4.0职责：
业务单位：负责产品的所有出货安排，以及提供出货所需资料。
资材单位：物控负责产品的采购，以及跟催厂商出货交期。
品管单位：负责产品的出货检验。
工程单位：主导专案导入，文件的制定及发行，全程跟踪掌握产品从采购到出货所有状况的发生。
5.0作业程式：
材质：角板的材质均为纸制。
6.包装备料注意事项：
6.1R、C类以整卷方式包装出货，不可有剪料问题。
6.2同一类型物料摆放在同一栈板上。(如电子类A级物料)。
5.3.3外箱内容说明贴纸内容参考如下：
（1）1.)物品料号2.)数量3.)条码（包含料号和数量）4.）料号描述。
范例：
（2）当有二种或以上物品装在同一箱时,P/NX逐一增加list,X为流水号。
范例：
5.3.4CKD外箱编号贴纸位置：每一箱正面右上角。
5.3.5非所装物料原厂外箱时请清除其它厂商贴纸内容。
发行部门
签核人
会签部门
发行部门
签核人
总经办
□
品管部
□
人事行政部
□
工程部
□
PC部
□
采购部
□
仓库部
□
商务部
□
财务部
□
MC部
□
维修部
□
安保部
□
1.0目的
建立一CKD的物料包装方式和可追溯性，以提供被认可正确资讯作业规范标准。
2.0范围
凡属於本公司CKD出货方式均适用之。
3.0名词解释：
EE:电子类物料。
ME:机构类物料。
深圳XXXXXX有限公司
SHENZHENXXXXXXXXXXX.
CKD出货包装作业规范
文件编号：
生效日期：
版次：
批准
审核
编制
文件履历表
标题
CKD出货包装作业规范
文件编号
版次
页数
制定部门
仓库
文件制订/修订/废止申请记录
日期
项目
章节
内容
经办人
2010.08.15
制订
全部
所有内容
卢翠婷
相关部门会签
会签部门
5.5CKDEE电子类物料，ME机构类物料包装方式(尾数卷料包装方式)：
5.5.1EE电子类原请参考如下红色箭头指示方式)。
5.5.2箱内空间必须被填满(不可有空隙)，可使用软性气泡填充物来塞满空隙。
5.5.3EE电子类原包装为卷装物料不能摆放的太紧(塞的太紧密,会挤压)，以避免发生损伤或毁坏变形现象。
5.5.4CKDEE物料包装方式(箱内上、下、左、右填塞气泡填充物品)。
5.5.5CKDEE电子类物料包装方式(特殊卷装料:直径较大者)。
如下图示EE电子类卷装物料直径较大，必须以水平方式叠放於箱内。
另在摆放栈板时，必须放在最上端(以避免挤压)。
5.5.6ME机构类盘装物料箱内空间必须被填满(不可有空间)，尾数部分可使用原厂物料盘填充来料外层如有塑胶袋包装，填充之後需使用塑胶袋包装好。
5.1MOQ贴纸：
5.1.1适用时机:EE物料最小包装唛头之张贴。
5.1.2MOQ贴纸格式内容参考如下说明：
贴纸资料：1.)P/N.2.)描述说明。3.)Qty。
范例：
5.1.3MOQ贴纸张贴位置：
5.1.3.1请参考如下红色框图示位置，MOQ贴纸不可覆盖原厂贴纸。
5.1.3.2当电子类是以盒装方式内放盘装物料时，则外盒装和内盘装必须贴上MOQ贴纸，请参考如下红色框图示位置。
5.6.1.3重量较重但外箱尺寸较小者，请优先摆放在最底层。
5.6.1.4重量轻,但外箱尺寸较大者，请优先摆放在最底层。
5.6.1.5使用之栈板规格为：1.1*1.1m左右，材质：胶合栈板、纸质栈板。
5.6.2栈板叠放外箱时，外箱唛头统一朝外以利辨识。
5.6.3如栈板叠放时尚有多余空间，不能直接使用空外箱来填补空间；应使用空盒或软性缓冲物来填补此多余空间。
6.3如属A级材料IC,BGA,CPUsocket等(含PCB板)必须有使用真空包装作业。
(尾数必须使用原厂碎盘/卷装包材真空包装)。
6.4以胶盘(Tray)装物料禁止使用胶带黏贴(类似透明胶)，胶盘上有黏贴痕迹亦不可有。
6.5卷装物料不可使用类似透明胶黏贴或有黏贴过的痕迹。
6.6电池包装需在外箱箱唛上面贴上电池警告标签。
5.5.7纸箱内上、下、左、右如有空隙可使用海绵填充物来塞满空隙。
5.5.8如来料物料是小纸箱包装，尾数部分需使用原厂包装纸箱填充。
5.6栈板包装方式(摆放、角板边形条、围膜)：
5.6.1栈板叠放外箱方式&注意事项：
5.6.1.1最重物品外箱优先摆放在最底层，依次重量叠放(最轻物品外箱放最上面)。
5.6.1.2尺寸较大外箱优先摆放在最底层，依次尺寸大小叠放。
5.4CKD外箱封箱方式说明：
5.4.1外箱摺叠合盖後，必须密合不能曝露看到箱内物品。
5.4.2外箱封箱方式:采“H”字方式封箱作业，请参考如下红色框标示位置。
5.4.3封箱胶带规格：
5.4.3.1厂商交货整箱，无须拆封，则依厂商胶带规格，不需再次封箱。
5.4.3.2若是需拆封重新装箱，依厂内规格，透明无任何logo字样。
5.1.3.3一箱有多种物料时，同一物料需捆紮在一起，并在正面加贴一张总数量贴纸(格式和内容同外箱内容说明贴纸)。
5.2CKD外箱编号贴纸：
5.2.1适用时机:物料外箱编号唛头贴纸之张贴。
5.3CKD外箱内容说明贴纸(最好一料号对应一张外箱唛头贴纸)：
5.3.1适用时机：物料外箱内容说明之张贴。
5.3.2外箱内容说明贴纸材质：铜板纸(白底亮面)。
MOQ:物料唛头数量(最小包装)。
Pallet:栈板。
4.0职责：
业务单位：负责产品的所有出货安排，以及提供出货所需资料。
资材单位：物控负责产品的采购，以及跟催厂商出货交期。
品管单位：负责产品的出货检验。
工程单位：主导专案导入，文件的制定及发行，全程跟踪掌握产品从采购到出货所有状况的发生。
5.0作业程式：
