建筑电气施工图设计说明一、设计依据1．建筑概况本工程位于____(省市)____(区)____(路)。
总建筑面积约____。
地下____层，主要为____，地上___层，主要为____。
本工程属于___类(办公)建筑。
建筑主体高度___m，裙房高度___。
构造形式为___。
根底形式为___。
建筑类别为___类，防火保护对象分级为___级。
2．关专业提供应本专业的工程设计资料。
3．各市政主管部门对初步设计的审批意见。
4．甲方提供的设计任务书及设计要求。
5．国家现行的主要标准、规程及相关行业标准："建筑照明设计标准"GB50034—2004："高层民用建筑设计防火标准"GB50045—95(2005年版)；"供配电系统设计标准"GB50052—2009："10kV及以下变电所设计标准"GB50053—94："低压配电设计标准"GB50054—2011："建筑物防雷设计标准"GB50057—2010："民用建筑电气设计标准"JGJ16—2008等。
二、设计范围1．本工程设计包括建立红线内的内容：10／0.4kV变、配电系统、电力配电系统、照明建筑物防雷、接地系统及平安。
2．与其他专业设计的分工〔1〕室外照明系统.由专业厂家设计，本设计仅预留电源。
〔2〕报告厅、多功能厅等的调光照明系统，本设计仅预留电源容量。
〔3〕有特殊设备的场所(例如洗衣机房、厨房等)，本设计仅预留配电箱并注明用电量。
〔4〕有特殊装修要求的场所，由室内装修设计负责进展照明平面的设计。
本设计将电源引至配电箱.预留并在平面图上注明装修照明容量。
〔5〕电源分界点为地下一屋高压配电室电源进线柜内进线开关的进线端。
高压电缆分界小室属城市供电部门负责设计，高压分界小室内设备由供电局选型。
本设计提供此线路进入本工程建立红线范围内的路径、高压分界小室位置。

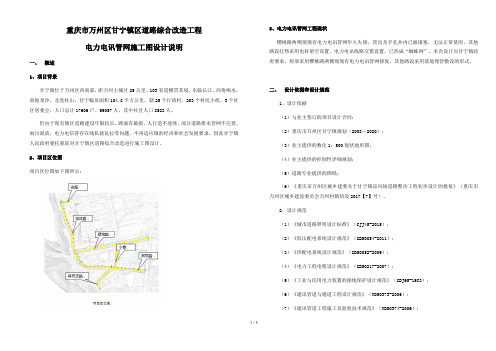

重庆市万州区甘宁镇区道路综合改造工程电力电讯管网施工图设计说明一、概述1、项目背景甘宁镇位于万州区西南部，距万州主城区25公里。
103省道横贯其境，东临长江，西倚响水，南扼龙沙，北连柱山。
甘宁幅员面积104.8平方公里，辖25个行政村，203个村民小组，3个社区居委会，人口总计17606户、59057人，其中社区人口8523人。
但由于现有镇区道路建设年限较长，路面有破损，人行道不连续，部分道路排水管网不完善，雨污混流，电力电信管存在线私接乱拉等问题，不再适应镇的经济和社会发展要求。
因此甘宁镇人民政府委托我院对甘宁镇区道路综合改造进行施工图设计。
2、项目区位图项目区位图如下图所示：3、电力电讯管网工程现状樱桃路两侧现现有电力电讯管网年久失修，管沟及手孔井内已被堵塞，无法正常使用，其他路段任然采用电杆架空设置，电力电讯线路交错设置，已形成“蜘蛛网”。
本次设计应甘宁镇政府要求，将原采用樱桃路两侧现现有电力电讯管网修复，其他路段采用落地埋管敷设的形式。
二、设计依据和设计规范1、设计依据（1）与业主签订的项目设计合同；（2）重庆市万州区甘宁镇规划（2008－2020）；（3）业主提供的数化1：500现状地形图；（4）业主提供的控制性详细规划；（5）道路专业提供的图纸；（6）《重庆市万州区城乡建委关于甘宁镇凉风场道路整治工程初步设计的批复》（重庆市万州区城乡建设委员会万州村镇初设2017【7】号）。
2、设计规范（1）《城市道路照明设计标准》（CJJ45-2015）；（2）《低压配电系统设计规范》（GB50054-2011）；（3）《供配电系统设计规范》（GB50052-2009）；（4）《电力工程电缆设计规范》（GB50217-2007）；（5）《工业与民用电力装置的接地保护设计规范》（GBJ65-1983）；（6）《通讯管道与通道工程设计规范》（YD50373-2006）；（7）《通讯管道工程施工及验收技术规范》（YD50374-2006）；（8）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）；（9）《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）；（10）《建设工程施工现场供用电安全规范》（GB50194-1993）；（11）《建筑物防雷设计规范》（GB50057-2010）；（12）《城市道路照明工程施工及验收规程》（CJJ89-2012）；（13）《建筑抗震设计规范》(GB 50011-2016)（13）国家和地方现行的有关法律、法规、规范、规程及标准。
宝塔白灰电气、仪表设计说明书---宝塔石化联合化工有限公司3×20万吨/年活性石灰回转窑项目新兴能源装备股份有限公司目录1.1 设计范围 (3)1.2 设备选型 (5)1.3 车间电力拖动及选择 (6)1.4 主要工序电动及控制 (7)1.5 自动化及仪表 (8)1.6 照明系统设计 (14)1.7防雷及接地 (14)1.1设计范围及负荷计算1.1.1供电范围两路10kV高压电源采用电缆送至活性石灰高压配电室进线柜，业主方负责将两路高压电送至本工程高压配电室进线柜上口（红线范围内的高压电缆所需的桥架、支架由承办方负责）。
根据业主的要求本设计按照三条回转窑生产线的用电设备设计、负责界区（红线）内规划及厂区域的照明等供配电设计。
1.1.2负荷计算及分级1.1.2.1总装机容量：约7483kW；其中高压：4320kW，低压：3163kW；计算负荷：6309kVA；高压负荷计算，窑头负荷计算，窑尾负荷计算见附表。
1.1.2.2负荷分级回转窑传动系统为二级负荷，其中辅传电机的另一路电源由柴油发电机供给。
其余系统为三级负荷。
高压系统按二级负荷设计。
1.1.2设计依据《供配电系统设计规范》 GB50052-2009《10KV及以下变电所设计规范》 GB50053-94《低压配电设计规范》 GB50054-2011,《电力工程电缆设计规范》GB50217-2007《建筑物防雷设计规范》 GB50057-2010《火灾自动报警设计规范》 GB50116-2013《建筑设计防火规范》 GB50016-2006《爆炸和火灾危险环境电力装置设计规范》GB50058-1992《建筑照明设计标准》 GB50034-20041.1.3供配电系统1.1.3.1总配电站在厂区内设10kV总配电室一座，内设高压柜，高压电容器柜等配电设备，以放射式向各电力室及高压电动机馈电。
配电所操作电源采用免维护直流屏。
总配电室设有完整的继电保护系统，用于10千伏配电系统的保护、控制、测量和报警监视，各设备能在主控室内监视。
建筑电气施工 图设计说明一、建筑概况及总体说明工 程名称：浩创 -达观上院建设单位：惠州市宏诚实业开发有限公司 本工 程为： 1.建设地点：惠州市仲恺2.建筑层数：地上 29层；建筑高度： 90.2m ，地下 2层22建筑基底面积： 3365.24m ，总建筑面积： 62126.58m3.建筑耐火等级一级二、设计依据：1、相关专业提供给本专业 的工 程设计资料2、建设方提供 的有关职能部门认定 的工 程设计资料，建设方设计要求；3、本工 程采用 的主要标准及规范：《供配电系统设计规范》 GB 50052-2009 《20kV 及以下变电所设计规范》 GB 50053-2013 《电力工 程电缆设计规范》GB 50217-2007《低压配电设计规范》 GB 50054-2011 JGJ 16-2008(电气 )》(2009 ) 《民用建筑电气设计规范》《全国民用建筑工 程设计技术措施《建筑照明设计标准》 GB 50034-2013 《建筑设计防火规范》 GB 50016-2019《人民防空地下室设计规范》 《人民防空工 程设计防火规范》GB 50038-2005 GB 50098-2009 《建筑物防雷设计规范》 GB 50057-2010 《有线电视系统工 程技术规范》GB 50200-94《建筑与建筑群综合布线系统工 程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》《消防安全疏散标志设计、施工 及验收规范》《汽车库、修车库、停车场设计防火规范》GB 50343-2012DBJ/T15-42-2005GB 50067-2019《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》 GB 50096-2011《建筑机电工 程抗震设计规范《住宅建筑规范》GB50981-2019三、设计范围：1、本设计负责红线范围内 的建筑内电气设计及室外电气管网设计2、精装修区域 的照明设计由建设方另行委托其他设计公司负责，本设计负责精装修区域 的 电源预留及相关 的协调配合工 作。
施工图设计说明书一、概述施工图设计说明书是一种重要的工程技术文件，它详细描述了建筑、结构、给排水、电气、暖通等各个专业的设计理念、方法、成果和注意事项，是指导工程施工的重要依据。
本文将就施工图设计说明书的基本内容、编制方法和注意事项进行探讨。
二、施工图设计说明书的基本内容1、工程概述：包括工程名称、地点、规模、建设单位、设计单位等信息。
2、设计依据：列出设计所遵循的国家标准、规范和相关法规，以及设计基础资料和设计任务书等。
3、建筑设计：描述建筑物的平面布局、立面造型、空间关系、建筑材料、装修标准等内容。
4、结构设计：描述结构类型、荷载分布、地震防护、基础形式、梁板柱等构件的设计等内容。
5、给排水设计：描述给水系统、排水系统、消防系统等的设计参数和施工要求等内容。
6、电气设计：描述电源、配电、照明、通信、自动化控制等系统的设计参数和施工要求等内容。
7、暖通设计：描述空调系统、通风系统、供暖系统等的设计参数和施工要求等内容。
8、施工要求：提出施工前的准备工作、施工流程和质量要求等内容。
三、编制施工图设计说明书的方法1、理解设计任务：深入理解建设单位的需求和相关设计规范，明确设计目标和范围。
2、资料收集与分析：收集相关工程资料，包括地质勘察报告、气象资料、周边环境等信息，进行分析和研究。
3、专业协调与合作：各专业设计师之间进行充分沟通和协调，确保设计方案的专业性和整体性。
4、设计方案制定与优化：根据资料分析和专业协调的结果，制定初步设计方案，并根据实际情况进行优化和完善。
5、图纸绘制与编制：将设计方案转化为具体的施工图纸，包括建筑、结构、给排水、电气、暖通等专业图纸。
施工图设计总说明书一、概述施工图设计总说明书是一种针对建筑工程设计的综合性文件，它涵盖了建筑、结构、给排水、电气、暖通等多个专业的设计内容。
该文件旨在明确施工图设计的总体要求、设计原则和各专业之间的协调方案，为施工单位的施工提供指导和依据。
E-SM 电气自动化施工图统一设计说明上海建筑材料工业设计研究院2004年12月目录1. 工程子项字母代号 (1)2. 自动化仪表字母代号 (2)3. 照明图例符号 (3)4. 照明安装方式文字符号 (4)5. 原理图中图例符号 (5)6. 布置图中图例符号 (12)7. 电缆桥架安装方式文字符号 (17)8. 电缆桥架安装方式图例 (18)9. 现场电气设备安装高度（以中心距地为准） (19)10. 导线敷设方式 (19)11. 防雷接地 (20)12. 水泥厂的接地系统 (22)13. 施工及安装相关标准图集 (25)1.工程子项字母代号表1：子项字母代号表2.自动化仪表字母代号表2：仪表功能字母组合表3.照明图例符号表3：照明图例符号表4.照明安装方式文字符号表4：照明标注安装方式的文字符号5.原理图中图例符号表5：原理图中图例符号表6.布置图中图例符号表6：布置图例符号表7.电缆桥架安装方式文字符号表7-1 ：桥架安装方式表达符号：ABCD/E，具体说明如下例如：i)S214/3.5表示水平桥架底层距地面3.5m 安装，共2层400mm宽桥架，其中1层加隔板，见图例1。
ii)C216/- 表示垂直地面单列安装，共2层600mm宽桥架，其中2层加隔板，见图例2。
iii)SB426/- 表示在屋顶水平双列吊装，共4层600mm宽桥架，其中2层加隔板，见图例3。
iiii)SB414/0 表示在地面水平双列安装，共4层400mm宽桥架，其中1层加隔板，见图例4。
表5-2：电缆沟内桥架表达符号：ABCD，具体说明如下例如：i)TS312 表示电缆沟一侧安装三层200宽桥架,其中1层加隔板，见图例5。
ii)TSB312表示电缆沟二侧各安装三层200宽桥架,其中2层加隔板，见图例6。
8.电缆桥架安装方式图例图例 1 S214/3.5 图例 3 SB426/-图例 2 C216/- 图例4 SB414/0图例5 TS312 图例 6 TSB3229.现场电气设备安装高度（以中心距地为准）墙挂式配电箱、控制箱 1.5m检修电源（电焊机）开关箱 1.3m机旁按钮盒 1.3m起动（联络）信号板 2.5m照明配电箱、切换箱 1.5m照明开关 1.3m插座：控制室、值班室内、车间内0.3m地坑内0.8m10.导线敷设方式（1）动力电缆敷设方式±0.000平面电缆采用电缆沟及导线穿钢管暗配混合敷设方式。
二、设计范围1、照明配电系统；2、普通照明和插座；3、综合布线系统：（综合布线为初步方案，仅供参考）4、由于业主方未提供完整的原电气设计资料，故本次设计室内强电配电箱和弱电配线箱的位置只作参考，室内配电箱和弱电配线箱按原施工安装好的位置不变；电气回路及开关、插座、弱电插座按我方图纸要求施工；三、220/380V配电系统1、负荷分类：本工程按三级负荷要求供电。
四、计量方式：1、每户均设单相电表，在每层公共走道处强电井处，采用集中式电表箱安装计量。
五、照明系统：普通照明系统1、正常照明、插座分别由不同的支路供电，正常照明为单相三线，导线为WDZ-BYJ-3*2.5/PC20；普通插座为单相三线，均为WDZ-3*2.5/PC20，空调电源为单相三线，导线为WDZ-BYJ-3*2.5/PC20。
所有插座回路（空调插座除外）低于2.4m的回路均设剩余电流断路器保护。
六、设备选择及安装：1、照明配电箱为暗装：安装高度标准为底边距地1.8m。
弱点配线箱暗装高度0.3-0.5m。
2、照明开关、插座均为暗装，均为250V，10A。
普通插座均为单相两孔+三孔安全型插座。
冰箱、热水器插座用三级安全型插座，洗衣机采用带开关型三级安全型插座，潮湿处插座选用防水型，插座安装除注明外（注明标高的插座安装高度应根据实际采购的家具高度高出0.1m处安装），其它均为底边距地0.3m，所有插座底边距地1.8m以下时应采用带安全门的产品。
所有卫生间插座及开关均安装在二区以外，开关安装高度除注明外，开关底边距地1.3m，距门框0.2m。
七、电缆、导线的选型及敷设1、室内布管穿线尽量利用原有可利用的管线；2、室内线路均采用WDZ-BYJ-450/750V无卤低烟聚氨乙烯绝缘铜芯导线。
3、平面图中所有回路均按回路单独穿管，不同支路不应共管敷设：PC穿阻燃聚氯乙烯管敷设：MR穿金属线槽敷设。
4、线路敷设方式标注说明：SC 穿镀锌焊接钢管敷设：MT 穿KBG管敷设；PC 穿阻燃聚氯乙烯管敷设；MR 穿金属线槽敷设。
如何写电气设计说明系列1-----国家规范深度的规定第一节：建筑电气方案设计一般规定一、建筑电气方案设计文件编制深度原则1.应满足编制初步设计文件的需要。
