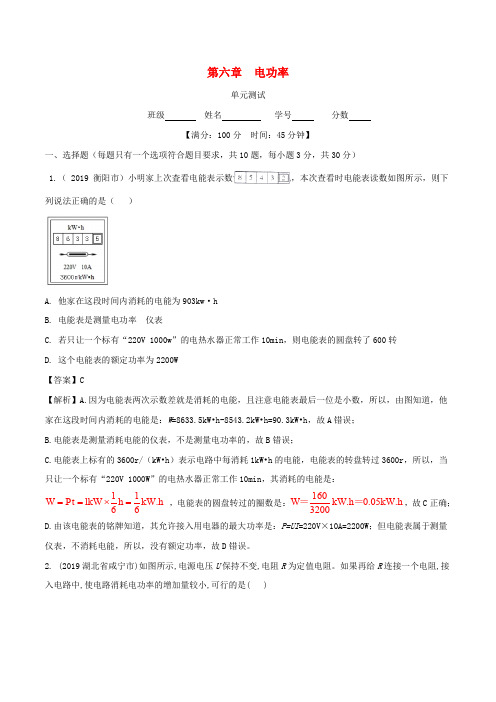

第六章 电功率单元测试班级 姓名 学号 分数【满分：100分 时间：45分钟】一、选择题（每题只有一个选项符合题目要求，共10题，每小题3分，共30分）1.（ 2019 衡阳市）小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（ ）A. 他家在这段时间内消耗的电能为903kw·hB. 电能表是测量电功率的仪表C. 若只让一个标有“220V 1000w”的电热水器正常工作10min ，则电能表的圆盘转了600转D. 这个电能表的额定功率为2200W【答案】C【解析】A.因为电能表两次示数差就是消耗的电能，且注意电能表最后一位是小数，所以，由图知道，他家在这段时间内消耗的电能是：W =8633.5kW•h -8543.2kW•h=90.3kW•h，故A 错误；B.电能表是测量消耗电能的仪表，不是测量电功率的，故B 错误；C.电能表上标有的3600r/（kW•h）表示电路中每消耗1kW•h 的电能，电能表的转盘转过3600r ，所以，当只让一个标有“220V 1000W”的电热水器正常工作10min ，其消耗的电能是：11lkW h kW.h 66W Pt ==⨯= ，电能表的圆盘转过的圈数是：160kW.h 0.05kW.h 3200W ＝＝，故C 正确； D.由该电能表的铭牌知道，其允许接入用电器的最大功率是：P=UI =220V×10A=2200W；但电能表属于测量仪表，不消耗电能，所以，没有额定功率，故D 错误。
2. (2019湖北省咸宁市)如图所示,电源电压U 保持不变,电阻R 为定值电阻。
如果再给R 连接一个电阻,接入电路中,使电路消耗电功率的增加量较小,可行的是( )A. 给R 串联一个较小的电阻B. 给R 串联一个较大的电阻C. 给R 并联一个较小的电阻D. 给R 并联一个较大的电阻【答案】D【解析】由公式2U P R =总可知电路中总电阻越小，功率越大，为使电路消耗电功率的增加量较小应使电路中总电阻稍稍减小，因为串联电路总电阻等于各电阻之和，并联电路总电阻小于各支路电阻，可知应给R 并联电阻，由并联电路电阻特点112221221 22UI R R R U I R R R ====可知应给R 并联一个较大的电阻，才能使电路消耗电功率的增加量较小。

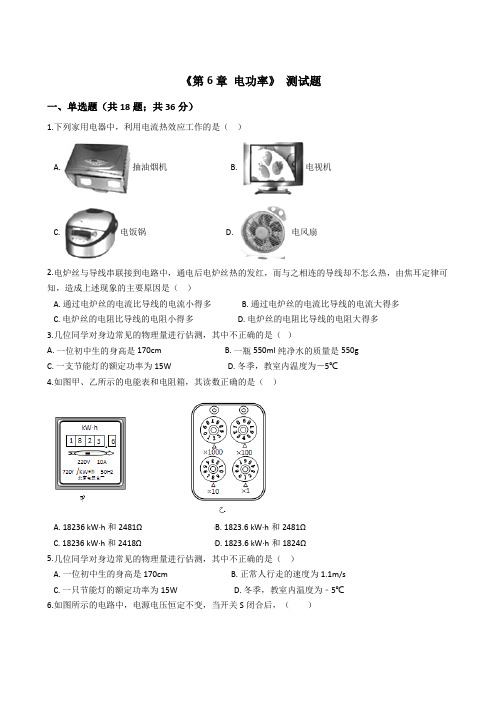

《第6章电功率》测试题一、单选题（共18题；共36分）1.下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭锅D. 电风扇2.电炉丝与导线串联接到电路中，通电后电炉丝热的发红，而与之相连的导线却不怎么热，由焦耳定律可知，造成上述现象的主要原因是（）A. 通过电炉丝的电流比导线的电流小得多B. 通过电炉丝的电流比导线的电流大得多C. 电炉丝的电阻比导线的电阻小得多D. 电炉丝的电阻比导线的电阻大得多3.几位同学对身边常见的物理量进行估测，其中不正确的是（）A. 一位初中生的身高是170cmB. 一瓶550ml纯净水的质量是550gC. 一支节能灯的额定功率为15WD. 冬季，教室内温度为－5℃4.如图甲、乙所示的电能表和电阻箱，其读数正确的是（）A. 18236 kW·h和2481ΩB. 1823.6 kW·h和2481ΩC. 18236 kW·h和2418ΩD. 1823.6 kW·h和1824Ω5.几位同学对身边常见的物理量进行估测，其中不正确的是（）A. 一位初中生的身高是170cmB. 正常人行走的速度为1.1m/sC. 一只节能灯的额定功率为15WD. 冬季，教室内温度为﹣5℃6.如图所示的电路中，电源电压恒定不变，当开关S闭合后，（）A. 电压表的示数不变B. 电流表的示数变小C. 电路的总电阻变大D. 电路的总功率变小7.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A. 2.0V、0.8 WB. 2.5V、1.0WC. 4.5V 、1.0 WD. 4.5V、1.8W8.小明的奶奶有随手关灯的好习惯．当她关灯后，家中电路变大的物理量是（）A. 总电阻B. 总电压C. 总功率D. 总电流9.当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U=U2﹣U1，电流增加量△I=I2﹣I1，电功率增加量为△P，则（）A. R=B. R=C. △P=△U△ID. △P=△U（I1+I2）10.家用电能表的盘面上，标有3000R/kW•h的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是（）A. 5WB. 500WC. 300WD. 3kW11.通常情况下，下列家用电器中，额定功率从小到大排列正确的是（）A. 电子石英钟、日光灯、电热水器、电冰箱B. 日光灯、电子石英钟、电热水器、电冰箱C. 日光灯、电子石英钟、电冰箱、电热水器D. 电子石英钟、日光灯、电冰箱、电热水器12.额定功率最接近700瓦的是（）A. 电冰箱B. 电饭锅C. 电子表D. 电视机13.标有“2V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，设小灯泡电阻不变．闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是（）A. 0.25 A～0.6 A 1.0 V～2.0 VB. 0.30 A～0.5 A 1.0 V～l.5 VC. 0.25 A～0.5 A 1.5 V～2.0 VD. 0.25 A～0.5 A 1.0 V～2.0 V14.以下是常见的四种家用电器，正常工作时的功率接近100W的是（）A. 电暖器B. 电冰箱C. 电饭煲D. 微波炉15.如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（）A. 滑动变阻器的最大电阻为9ΩB. P1：P2=1：2C. L2的额定功率为1.5WD. L2正常发光时电阻为3Ω16.如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（）A. 电压表的示数变小B. R2消耗的功率变小C. 电路消耗的总功率变大D. 电压表和电流表示数的比值不变17.如图所示电路，电源电压不变，P在A端时，闭合S1、S2，各电表都有示数，灯泡L1、L2都发光，下列对该电路的分析正确的是（）A. P在A端时，S2由闭合到断开：电压表V示数不变，电流表A1示数不变B. P在A端时，S2由闭合到断开：电压表V示数变大，电流表A2示数不变C. 断开S2，滑片P从A端向B端滑动：L1变暗，电流表A1示数变小D. 断开S2，滑片P从A端向B端滑动：L1变亮，电流表A2示数变大18.小明家记录10月10日电能表示数为20071，电能表的部分示数及10月15日的示数如图所示，下列说法正确的是（）A. 电能表是测量用电器电功率的仪表B. 此电能表允许通过的最小电流为10AC. 这段时间内电路中消耗的电能是105kW•hD. 若电能表转盘在10min内转过200转，则用电器的总功率为600W二、填空题（共10题；共27分）19.电子式电能表表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为________J，它的电功率是________W．20.两盏灯L1和L2，分别标有“220V 25W”和“220V 100W”字样，则两灯的电阻之比R1：R2=________ ，若将它们串联接入照明电路中，L1和L2的实际功率之比P1：P2=________ ，灯________ 较亮一些。
2019-2020年九年级物理第一学期期末试卷一，选择题，1，如图所示的生活用具中，使用时属于省力杠杆的是（）2，如图是杂技演员演出时的过程示意图，男演员从甲处用力向上起跳，落下后踩在跷跷板的a端，能把站在b端的女演员弹上乙处，由于存在阻力，故（），A,男演员的质量必须要大于女演员的质量B,甲处男演员的势能一定要大于乙处女演员的势能。
C，男演员离开跳台是的机械能一定大于乙处女演员的势能D,女演员弹起是的动能与她站在乙处时的机械能相等，3，下列过程中，属于通过热传递改变物体内能的是（）A，用锤子敲打铁板，锤子和铁板都变热，B，两手相互摩擦，手发热，C，卫星进入大气层时外壳发热2两D，热水中放入冰块，水温下降4，南极是世界上最冷的地方，常年平均气温是-25℃.下列说法中正确的是（）A,企鹅呼出“白气”的过程中，呼出气体的内能将增大，B,即使两只企鹅的体表温度相同，它们“牵手”时也有热传递C，南极地区蕴藏丰富的天然气资源，其优点是热值小D,南极再冷，组成冰山的分子也在做热运动，冰山也有内能。
5，日常生活中，下列估测不符合事实的是（）A,一只“220V60W”白炽灯工作10h消耗的电能约0.6Kw.hB,手机待机的电流为0.15A，C，家用电饭煲的电功率约为900wE，照明电路的电压是220V,6.两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间的关系如图所示，根据图线可知（）A,甲液体的比热容大于乙液体的比热容，B，如果升高相同的温度，两种液体吸收的热量相同。
C,加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D，加热时间相同，甲液体温度升高比乙液体温度升高的多7，小明将酒精气体传感器，电阻R与电压表组成如图所示的电路图，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A,通过传感器的电流逐渐变小B，传感器两端的电压逐渐增大C，传感器的电阻逐渐减小D，传感器的电阻逐渐增大8，如图所示，是探究“”电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”实验中，先在a,b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数，接着需要更换a,b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的那俩个电阻（）A, 10Ω和40ΩB,20Ω和30ΩC，10Ω和20 ΩD，30Ω和40Ω9如图所示，电路中电源电压恒定，闭合开关，将滑动变阻器的滑片向右端移动的过程中。

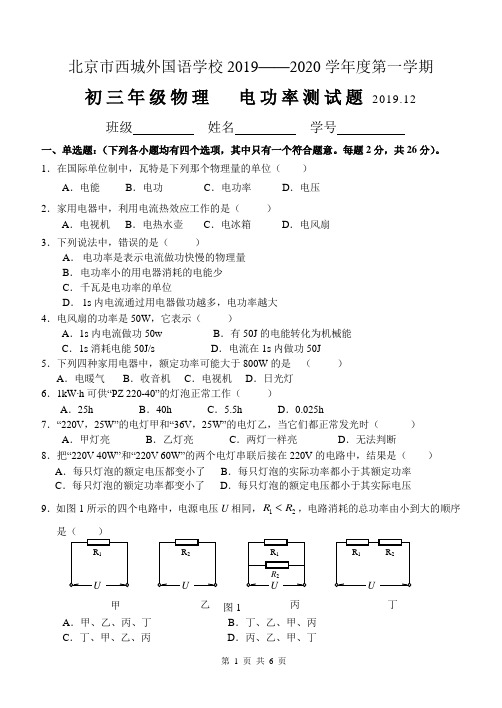

北京市西城外国语学校2019——2020学年度第一学期初三年级物理 电功率测试题2019.12 班级 姓名 学号一、单选题：（下列各小题均有四个选项，其中只有一个符合题意。
每题2分，共26分）。
1．在国际单位制中，瓦特是下列那个物理量的单位（ ）A ．电能B ．电功C ．电功率D ．电压2．家用电器中，利用电流热效应工作的是（ ）A ．电视机B ．电热水壶C ．电冰箱D ．电风扇3．下列说法中，错误的是（ ）A ． 电功率是表示电流做功快慢的物理量B ． 电功率小的用电器消耗的电能少C ． 千瓦是电功率的单位D ． 1s 内电流通过用电器做功越多，电功率越大4．电风扇的功率是50W ，它表示（ ）A ．1s 内电流做功50wB ．有50J 的电能转化为机械能C ．1s 消耗电能50J/sD ．电流在1s 内做功50J5．下列四种家用电器中，额定功率可能大于800W 的是 （ ）A ．电暖气B ．收音机C ．电视机D ．日光灯6．1kW ∙h 可供“PZ 220-40”的灯泡正常工作（ ）A ．25hB ．40hC ．5.5hD ．0.025h7．“220V ，25W”的电灯甲和“36V ，25W”的电灯乙，当它们都正常发光时（ ）A ．甲灯亮B ．乙灯亮C ．两灯一样亮D ．无法判断8．把“220V 40W”和“220V 60W”的两个电灯串联后接在220V 的电路中，结果是（ ）A ．每只灯泡的额定电压都变小了B ．每只灯泡的实际功率都小于其额定功率C ．每只灯泡的额定功率都变小了D ．每只灯泡的额定电压都小于其实际电压9．如图1所示的四个电路中，电源电压U 相同，21R R ，电路消耗的总功率由小到大的顺序是（ ）A ．甲、乙、丙、丁B ．丁、乙、甲、丙C ．丁、甲、乙、丙D ．丙、乙、甲、丁图1 甲乙 丙 丁10．要想使电热器在相等的时间内产生的热量减为原来的一半，可以采用的方法是（ ）A ．电阻不变，通过它的电流减小到原来的一半B ．电阻不变，电压减少到原来的一半C ．电压电阻都减少到原来的一半D ． 电源电压不变，电阻变为原来的二分之一11．一个定值电阻接在电压恒定的电源上，消耗的功率是40W 。

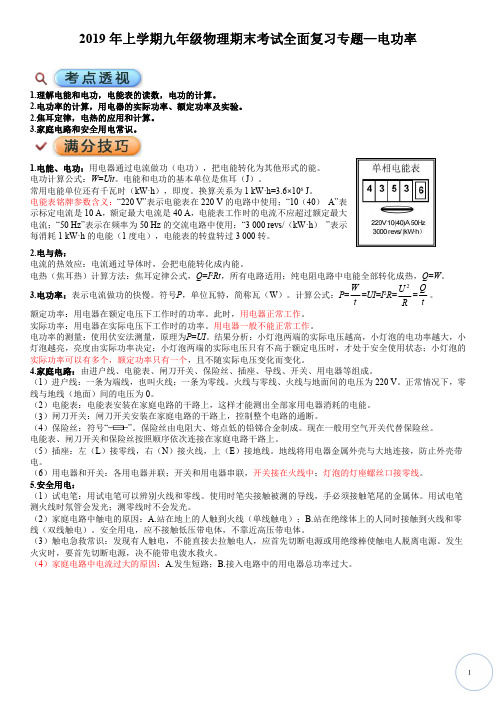

2019年上学期九年级物理期末考试全面复习专题—电功率1.理解电能和电功，电能表的读数，电功的计算。
2.电功率的计算，用电器的实际功率、额定功率及实验。
2.焦耳定律，电热的应用和计算。
3.家庭电路和安全用电常识。
1.电能、电功：用电器通过电流做功（电功），把电能转化为其他形式的能。
电功计算公式：W =Uit 。
电能和电功的基本单位是焦耳（J ）。
常用电能单位还有千瓦时（kW·h ），即度。
换算关系为1kW·h=3.6×106J 。
电能表铭牌参数含义：“220V”表示电能表在220V 的电路中使用；“10（40）A”表示标定电流是10A ，额定最大电流是40A ，电能表工作时的电流不应超过额定最大电流；“50Hz”表示在频率为50Hz 的交流电路中使用；“3000revs/（kW·h ）”表示每消耗1kW·h 的电能（1度电），电能表的转盘转过3000转。
2.电与热：电流的热效应：电流通过导体时，会把电能转化成内能。
电热（焦耳热）计算方法：焦耳定律公式，Q =I 2Rt ，所有电路适用；纯电阻电路中电能全部转化成热，Q =W 。
3.电功率：表示电流做功的快慢。
符号P ，单位瓦特，简称瓦（W ）。
计算公式：P =W t =UI =I 2R =2U R =Q t 。
额定功率：用电器在额定电压下工作时的功率。
此时，用电器正常工作。
实际功率：用电器在实际电压下工作时的功率。
用电器一般不能正常工作。
电功率的测量：使用伏安法测量，原理为P =UI 。
结果分析：小灯泡两端的实际电压越高，小灯泡的电功率越大，小灯泡越亮，亮度由实际功率决定；小灯泡两端的实际电压只有不高于额定电压时，才处于安全使用状态；小灯泡的实际功率可以有多个，额定功率只有一个，且不随实际电压变化而变化。
4.家庭电路：由进户线、电能表、闸刀开关、保险丝、插座、导线、开关、用电器等组成。
（1）进户线：一条为端线，也叫火线；一条为零线。
电功和电功率练习题( B )1．电能表是家庭电路中测量下列哪个物理量的仪表A．电功率B．电能C．电阻D．电压( C)2．为了纪念物理学中有杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用来作“电功率”单位的是A．欧姆B．安培C．瓦特D．焦耳(C )3．有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是A．乙灯比甲灯更亮B．甲灯比乙灯更亮C．两盏灯一样亮D．无法判定哪盏灯更亮( A )4．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则A. P1>P2B. P 1=P2C. P1<P2D. 无法确定( C )5．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A、两灯一样亮B、L1比L2亮C、L1比L2暗D、两灯都能正常发光( A)6．将分别标有“8V 4W”、“4V 2W”字样的灯L1、L2串联使用。
当灯L1正常发光时，灯L2会A、正常发光B、比正常发光暗C、比正常发光亮D、以上三种情况均有可能(B)7．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W( C )8．家用电能表的盘面上，标有3000R/kWh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是A、5WB、500WC、300WD、3KW( A)9．如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流( D )10．有两个额定电压相同的小灯泡，串联起来接到电源上，亮度不同。
2019-2020学年九年级物理考点归类训练——电功率一、电能电功1.小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是（）A．拍照片时，小明家已消耗的电能为3672 kW?hB．电能表的额定最大电流为20AC．小明家同时工作的用电器的总功率不得超过2200WD．电能表的转盘转过2500转消耗电功率1kW2.阻值为R的电阻丝接在电压为U的电路中，在t时间内电流做功为W，那么电阻为的电阻丝接到电压为U的电路中，在t时间内电流做功为（）A．W B．W C．2W D．4W3.如图所示，电度表的示数为kW?h。
二、电功率1．下列有关数据符合实际的是（）A．家用冷暖空调的功率约为200WB．一个机械经改进后其效率可达100%C．一名中学生从一楼登上三楼克服自身重力做的功约为300JD．家用电饭锅正常工作时的电流约为4A2．在国际单位制中，电功率的单位是（）A．kW?h B．W C．J D．A3．下列说法中正确的是（）A．千瓦时是功率的单位，千瓦是电功的单位B．借助电能表、停表可以测量用电器的实际功率C．功率大的用电器，消耗的电能一定多D．额定功率是100瓦的用电器工作10小时耗电为1度4．如图所示的四个电路中，电源电压U相同，R1＜R2，电路消耗的总功率由大到小的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丁、甲、乙、丙D．丙、乙、甲、丁5．智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）A．增大电池电压B．增加总功率C．减小总功率D．降低散热能力6．如图1所示电路中，滑动变阻器R2是规格为“10欧 2安”和“20欧 2安”中的一个。
若在电路中并联一个电压表，闭合电键S，当滑动变阻器滑片位于中点时，电流表的示数为0.8安，电压表的示数如图（a）所示，继续移动滑片P到达某一端点，电压表示数如图（b）所示。
2019-2020年人教版物理九年级中考复习题——电功与功率2019-2020学学学学学学学学学学学学学学学——学学学学学一、单选题（本大题共15小题，共30.0分）1.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A. 灯泡L变亮,电流表示数变大B. 灯泡L变暗,电流表示数变小C. 灯泡L变亮,电流表示数变小D. 灯泡L变暗,电流表示数变大2.下列估测的数据中最接近实际的是（）A. 一张中考试卷厚度大约为1mmB. 一间普通教室内的空气的质量大约为300gC. 家用空调的电功率约为1000WD. 某初三学生百米成绩约为8s3.实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )A. 25VB. 35VC. 17.5VD. 12.5V4.小华用如图所示的电路测小灯泡功率。
电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样。
若闭合开关，保证电路安全，不考虑灯丝电阻的变化，则下列说法正确的是（）A. 电流表示数的变化范围是0.1A～0.5AB. 灯泡的最小功率是0.162WC. 该电路的最大功率是2.5WD. 滑动变阻器的电阻允许调节的范围是2.5Ω～20Ω5.下列四盏灯分别接6V的电压时，实际功率最大的是（）A. 18V18WB. 12V24WC. 9V36WD. 6V12W1/ 146.如果加在某导体两端的电压由6V增加到8V，通过该导体的电流增加了0.1A，则该导体的电功率增加了（）A. 1.4WB. 1.8WC. 0.2WD. 3.2W7.标有“220V、25W”、“110V、25W”和“36V、25W”的三种规格的白炽灯泡，若都在36伏电压下工作，灯泡的亮度是（）A. “36V、25W”最亮B. “110V、25W”最亮C. “220V、25W”最亮D. 一样亮8.电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为A. 通过电炉丝的电流比通过铜导线的电流大B. 铜导线的电阻小,因而产生的热量少,而电炉丝电阻大,产生的热量多C. 铜导线有绝缘层,所以不怎么热D. 铜导线比电炉传热快,所以不容易热9.把标有“36V 15W”的甲灯和标有“ 36V 5W”的乙灯串联后接在电压是36V的电路中，则（）A. 因为甲灯额定功率较大,所以甲灯较亮B. 因为通过它们的电流相等,所以一样亮C. 因为甲灯的电阻较小,所以甲灯较亮D. 因为乙灯实际功率较大,所以乙灯较亮10.在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V。

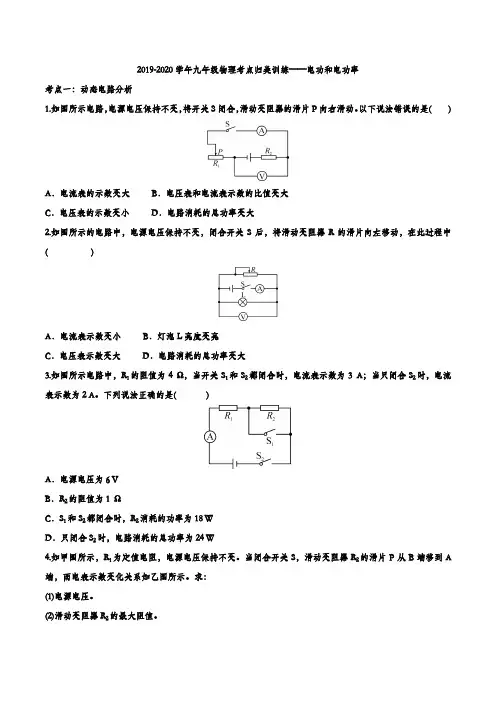

2019-2020学年九年级物理考点归类训练——电功和电功率考点一：动态电路分析1.如图所示电路，电源电压保持不变，将开关S闭合，滑动变阻器的滑片P向右滑动。
以下说法错误的是( )A．电流表的示数变大B．电压表和电流表示数的比值变大C．电压表的示数变小D．电路消耗的总功率变大2.如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中( )A．电流表示数变小B．灯泡L亮度变亮C．电压表示数变大D．电路消耗的总功率变大3.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。
下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W4.如甲图所示，R1为定值电阻，电源电压保持不变。
当闭合开关S，滑动变阻器R2的滑片P从B端移到A 端，两电表示数变化关系如乙图所示。
求：(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)滑片P滑到AB中点时电阻R1的电功率。
考点二：电功率及其计算1.家用电饭煲的额定电功率约为( )A．7000 W B．700 W C．70 W D．7 W2.由电功率公式P＝UI＝I2R可知，导体中的电流一定时，导体的电功率P与导体的电阻R之间的关系图像是( )3.把一台电动机接入电压为220 V的电路中，通过电动机的电流为5 A，电动机线圈的电阻为2 Ω，这台电动机的功率是( )A．1100 W B．50 W C．100 W D．200 W4.如图所示是定值电阻甲和小灯泡乙(6 V 3 W)的UI图像，将它们串联在电路中，下列说法正确的是( )A．该电路允许的最大电压为12 VB．当小灯泡正常发光时，电阻消耗的功率为3 WC．当电源电压为7 V时，电路消耗的最大功率为2.8 WD．若将两者并联起来，电路消耗的最大功率为7.2 W5.分别标有“8 V 4 W”和“16 V 16 W”的两个小灯泡，串联后接在电路中，为使其中一个恰能正常发光且保证电路安全，加在电路两端的电压应是( )A．8 V B．24 V C．18 V D．16 V6.有两个电路元件A、B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示。
专项六电功和电功率家庭电路和安全用电一、选择题（本题共12小题，每小题3分，共36分。
在每小题给出的四个选项中，至少有一项符合题目要求）1．电能表的表盘如图所示，关于电能表下列说法正确的是A．“50 Hz”表示这个电能表在50 Hz的交流电路中使用B．“10（20）A”表示通过这个电能表的标定电流是20 AC．“10（20）A”表示允许通过这个电能表的最大电流是10 AD．“600 revs/（kW·h）”表示电能表上的转盘转过1转消耗的电能是600 kW·h2．图中所示的家用电器中，利用电流热效应工作的是A．电冰箱B．洗衣机C．电饭锅D．笔记本电脑3．关于电功，下列说法中正确的是A．用电器通电的时间越短，电流做的功一定越少B．通过用电器的电流越大，电流做的功一定越多C．用电器两端的电压越小，电流做的功一定越少D．用电器消耗的电能越大，电流做的功一定越多4．小明用自制的电路板错将两只额定电压相同的甲、乙两只白炽灯，串联后接入家庭电路，结果两只灯都不能正常发光，但甲灯比乙灯亮。
则下列说法中正确的是A．甲灯的额定功率和实际功率都比乙灯大B．甲灯的额定功率大，实际功率小C．甲灯的额定功率和实际功率都比乙灯小D．甲灯的额定功率小，实际功率大5．如图所示，电源电压为12 V不变，电阻R1=R2，若把标有“6 V 3 W”字样的小灯泡接到A、B两点间，那么灯的实际功率为A．等于3 W B．大于3 WC．小于3 W D．无法确定6．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示。
下面列出了他们在讨论中的几种说法，其中不正确的是A．甲、乙两灯正常发光时，通过它们的电流相等B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻C．两灯串联在9 V的电源上时，甲灯消耗的功率比较小D．两灯并联在6 V的电源上时，乙灯消耗的功率比较大7．如图是甲、乙两种电暖气及其铭牌，则下列说法正确的是A．正常工作时，甲消耗的电能比乙多B．正常工作时，甲消耗电能比乙快C．电流通过甲做的功一定比乙的多D．电流通过甲做的功一定比乙的快8．如图甲电路中，电源电压保持不变，R1是定值电阻。
当开关S闭合，滑动变阻器R2的滑片P由a端移动到b端，两电表示数变化关系如图乙所示，则下列说法中正确的是A．电源电压为14 VB．R2的最大阻值是30 ΩC．滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25 WD．滑片P在a端时，2分钟内R2消耗的电能是144 J9．关于家庭电路与安全用电的基本常识，下列说法中正确的是A．控制用电器的开关一定要接在火线上B．可用钢丝替代保险丝C．洗衣机的外壳可以不用接地D．使用测电笔时，手指不能触碰测电笔上端的金属帽10．关于家庭用电及安全常识。
下列说法正确的是A．低于220 V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施11．如图所示是家庭电路的部分示意图，图中的按钮开关就是家庭墙壁上常用的开关，熔断器是老式的保险丝。
下列关于家庭电路的说法中，正确的是A．熔断器由电阻大、熔点高的材料制成B．虽然按钮开关有塑料外壳，手湿时也不能进行操作C．三孔插座也能按两孔插座进行安装D．用同样亮度的LED灯代替白炽灯可以节能12．将规格为“6 V 3 W”的灯L1和规格为“6 V 6 W”的灯L2串联在电压为6 V的电路中，忽略灯丝电阻变化，则下列说法正确的是A．L1与L2灯丝电阻之比为1:2B．L1灯与L2灯实际功率之比为1:2C．两灯均不能正常发光，灯L2更亮些D．两灯消耗的总功率为2 W二、填空题（本题共6小题，每空1分，共18分）13．家庭电路中，用来测量消耗电能的仪表是______表；电能是通过_____输电线路从发电站输向远处的（选填“高压”或“低压”）；标有“220 V 15 W”字样的节能灯正常工作时，其两端的电压为_____伏。
14．国际顶尖学术期刊杂志发布了2018年度影响世界的十大科学人物，我国年仅22岁的学者曹原位列榜首。
他研究发现：当两层石墨烯以一个“魔角”叠加在一起时，就能改变电子性质，电子变慢了。
更有趣的是，加入一定数量的电子，“魔角”层叠石墨烯的电阻突然消失，这就是_______现象，如果把这一技术应用于生产，它可以制作_______（选填“电炉”或“电脑”）的电子元件，进一步实现电子设备的微型化。
15．家庭电路中，用来测量消耗电能的仪表是______表；电能是通过_____输电线路从发电站输向远处的（选填“高压”或“低压”）；标有“220 V 15 W”字样的节能灯正常工作时，其两端的电压为_____伏。
16．小明家的电表如图所示，正常工作情况下他家的用电器总功率不能超过_____W；在使用过程中他感觉感到电能表的测量值可能不准确。
为了验证自己的猜想，他把一个可信的“220 V 60 W”电灯单独接入该家庭电路。
灯正常工作了200 s，电能表的转盘刚好转过11圈，电灯消耗电能为_____J。
电能表的测量值_____（选填“准确”、“偏小或“偏大”）。
17．图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压为8 V，定值电阻的阻值为___________Ω，灯泡的实际电功率为__________W。
18．小明在“测量小灯泡的电功率”实验中，电路如图甲所示，电源电压恒为8 V，小灯泡L的额定电压为2.5 V，正常发光时电阻约为10 Ω，可供选用的滑动变阻器R1、R2和R3的最大阻值分别为5 Ω、20 Ω、50 Ω。
（1）为了保证元件安全，应选用的滑动变阻器是________（选填“R1”、“R2”或“R3”）。
（2）图乙是根据实验测得的数据绘制的I-U关系图像。
由此可知，小灯泡的额定功率是______W，此时滑动变阻器消耗的电功率是________W。
（3）当滑片向左移动时，灯丝的电阻将_________，小灯泡的实际功率将__________。
三、作图题（本题共1小题，共4分）19．如图所示，用笔画线代替导线将插座正确接入电路。
四、实验探究题（本题共2小题，每空1分，共16分）20．（6分）（1）如图所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不发光。
试电笔接触______了。
A．火线B．零线C．地线（2）小丽家电脑的三脚插头如图所示．请判断插头的3号脚应接________________。
A．火线B．零线C．地线（3）若小丽家中仅有两盏电灯在工作，当如图中的三脚插头刚插入三孔插座中，家中的两盏灯熄灭，空气开关断开，则电路中__________________________。
21．（10分）小华用图示器材，测量额定电压为2.5 V小灯泡L的额定功率。
（1）请你用笔画线代替导线，将图中的实物图连接完整。
（2）连好电路后闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障可能是______________________________。
（3）排除故障后闭合开关，调节滑动变阻器滑片P到某一位置时电压表的示数为2 V，为能测出小灯泡的额定功率，应将滑片P向 __________（填“A”或“B”）端移动，直至电压表示数为________V，此时电流表示数为0.3 A，则小灯泡的额定功率是_____W。
（4）实验时小华发现电流表损坏，他在原有实验器材的基础上增加了电阻箱R和一个单刀双掷开关，设计了多种在不改变电路连接前提下，通过简单操作（开关S只接“a”“b”各一次）就能测出小灯泡额定功率的电路图，以下设计方案符合要求的有_______。
五、计算题（本题共2小题，共26分）22．（13分）崇左市八大小区陆续交房入住，小华家安装的电热水器铭牌如表所示。
（1）为安全起见，电热水器应选用图中的________插座（选填“甲”或“乙”）。
（2）该电热水器正常工作时，电热丝的电阻多大？（3）热水器装满水，正常工作时电热丝产生的热量有80%被水吸收，要使水温从20 ℃升高到70 ℃，需要加热多长时间？（已知c水=4.2×103 J/（kg·℃），ρ水=1.0×103 kg/m3）23．（13分）如图，电源电压恒定不变，R1＝30 Ω，滑动变阻器的最大阻值为20 Ω，灯泡额定电压为3 V （忽略灯泡电阻的变化），电压表量程为0~3 V。
当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5 A；当闭合S，断开S1、S2，滑片P位于中点时，小灯泡恰好正常发光。
求：（1）电源电压；（2）小灯泡的额定功率。
答案与解析1．【答案】A【解析】50 Hz表示该电能表在频率为50 Hz的交流电电路中使用，故A正确；“10（20）A”表示电能表的标定电流是10 A，最大瞬间电流是20 A，故B、C错误；600 revs/（kW·h），表示每消耗1 kW·h的电能，电能表的转盘转600转，故D 错误。
故选A 。
2．【答案】C【解析】A 、电冰箱是利用电动机来带动它工作，因此它是利用了电流的磁效应，故A 错误；B 、洗衣机是利用电动机来带动它工作，把电能转化为机械能，因此它是利用了电流的磁效应，故B 错误；C 、电饭锅工作时电能转化成内能，电饭锅是利用电流的热效应工作的，故C 正确；D 、笔记本电脑主要把电能转化为光能和声能，不是利用电热效应工作的，故D 错误。
故选C 。
3．【答案】D【解析】由W=UIt 知道，决定电功的因素是：电压、电流和通电时间；若用电器通电时间短，但是电压，电流的大小不一定，则无法确定电功的大小，故A 错误；若通过用电器的电流大，但是时间和电压的不确定，则电流做的功不一定多，故B 错误；用电器两端的电压小，但电流不一定小，时间也可能长，则电流做的功不一定少，故C 错误；电能是由电流做功转化来的，所以消耗的电能越大，则电流做功一定多，故D 正确，故选D 。
4．【答案】D【解析】由题，甲、乙两灯泡串联后接入家庭电路，因为串联电路各处的电流相等，所以通过两灯泡的电流相等。
又因为灯泡的亮暗取决于实际功率的大小，且甲灯比乙灯亮，所以甲灯泡的实际功率比乙大；根据P=I 2R 可知，甲灯泡的电阻比乙大。
已知两灯泡的额定电压相等，根据P=U 2/R 可知，甲灯泡的额定功率比乙小；故选D 。
5．【答案】C【解析】电源电压为12 V 不变，电阻R 1＝R 2，根据串联电路的分压规律可知：两个电阻平分电压，若把标有“6 V 3 W”字样的小灯泡接到A 、B 两点间，灯泡与R 2并联，并联以后的电阻变小，所以它们两端的电压会变小，小于6 V ，所以灯的实际功率将小于3 W 。
