42-2 水电水利工程钻孔抽水试验规程

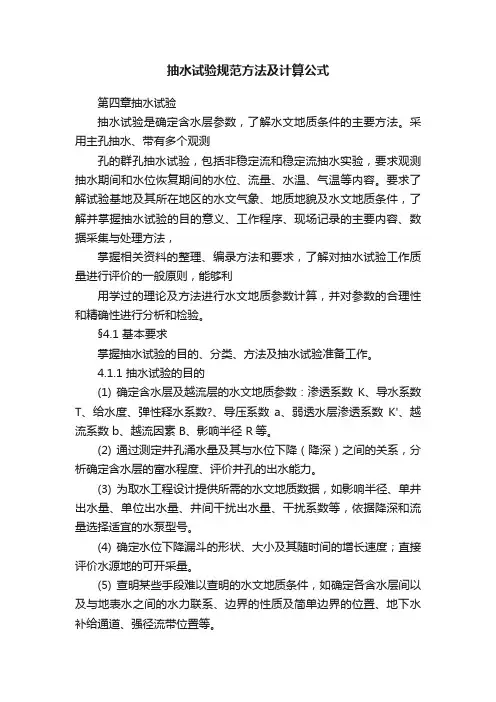

抽水试验规范方法及计算公式第四章抽水试验抽水试验是确定含水层参数，了解水文地质条件的主要方法。

采用主孔抽水、带有多个观测孔的群孔抽水试验，包括非稳定流和稳定流抽水实验，要求观测抽水期间和水位恢复期间的水位、流量、水温、气温等内容。

要求了解试验基地及其所在地区的水文气象、地质地貌及水文地质条件，了解并掌握抽水试验的目的意义、工作程序、现场记录的主要内容、数据采集与处理方法，掌握相关资料的整理、编录方法和要求，了解对抽水试验工作质量进行评价的一般原则，能够利用学过的理论及方法进行水文地质参数计算，并对参数的合理性和精确性进行分析和检验。

§4.1 基本要求掌握抽水试验的目的、分类、方法及抽水试验准备工作。

4.1.1 抽水试验的目的(1) 确定含水层及越流层的水文地质参数：渗透系数K、导水系数T、给水度、弹性释水系数?、导压系数a、弱透水层渗透系数K'、越流系数 b、越流因素 B、影响半径 R等。

(2) 通过测定井孔涌水量及其与水位下降（降深）之间的关系，分析确定含水层的富水程度、评价井孔的出水能力。

(3) 为取水工程设计提供所需的水文地质数据，如影响半径、单井出水量、单位出水量、井间干扰出水量、干扰系数等，依据降深和流量选择适宜的水泵型号。

(4) 确定水位下降漏斗的形状、大小及其随时间的增长速度；直接评价水源地的可开采量。

(5) 查明某些手段难以查明的水文地质条件，如确定各含水层间以及与地表水之间的水力联系、边界的性质及简单边界的位置、地下水补给通道、强径流带位置等。

4.1.2 抽水试验分类抽水试验主要分为单孔抽水、多孔抽水、群孔干扰抽水和试验性开采抽水。

（1）单孔抽水试验：仅在一个试验孔中抽水，用以确定涌水量与水位降深的关系，概略取得含水层渗透系数。

（2）多孔抽水试验：在一个主孔内抽水，在其周围设置若干个观测孔观测地下水位。

通过多孔抽水试验可以求得较为确切的水文地质参数和含水层不同方向的渗透性能及边界条件等。

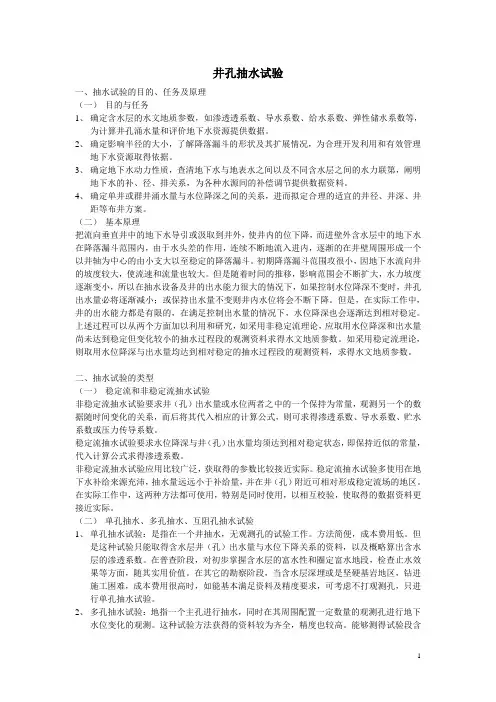

井孔抽水试验一、抽水试验的目的、任务及原理（一）目的与任务1、确定含水层的水文地质参数，如渗透透系数、导水系数、给水系数、弹性储水系数等，为计算井孔涌水量和评价地下水资源提供数据。

2、确定影响半径的大小，了解降落漏斗的形状及其扩展情况，为合理开发利用和有效管理地下水资源取得依据。

3、确定地下水动力性质，查清地下水与地表水之间以及不同含水层之间的水力联第，阐明地下水的补、径、排关系，为各种水源间的补偿调节提供数据资料。

4、确定单井或群井涌水量与水位降深之间的关系，进而拟定合理的适宜的井径、井深、井距等布井方案。

（二）基本原理把流向垂直井中的地下水导引或汲取到井外，使井内的位下降，而进壁外含水层中的地下水在降落漏斗范围内，由于水头差的作用，连续不断地流入进内，逐渐的在井壁周围形成一个以井轴为中心的由小支大以至稳定的降落漏斗。

初期降落漏斗范围攻很小，因地下水流向井的坡度较大，使流速和流量也较大。

但是随着时间的推移，影响范围会不断扩大，水力坡度逐渐变小，所以在抽水设备及井的出水能力很大的情况下，如果控制水位降深不变时，井孔出水量必将逐渐减小；或保持出水量不变则井内水位将会不断下降。

但是，在实际工作中，井的出水能力都是有限的，在满足控制出水量的情况下，水位降深也会逐渐达到相对稳定。

上述过程可以从两个方面加以利用和研究，如采用非稳定流理论，应取用水位降深和出水量尚未达到稳定但变化较小的抽水过程段的观测资料求得水文地质参数。

如采用稳定流理论，则取用水位降深与出水量均达到相对稳定的抽水过程段的观测资料，求得水文地质参数。

二、抽水试验的类型（一）稳定流和非稳定流抽水试验非稳定流抽水试验要求井（孔）出水量或水位两者之中的一个保持为常量，观测另一个的数据随时间变化的关系，而后将其代入相应的计算公式，则可求得渗透系数、导水系数、贮水系数或压力传导系数。

稳定流抽水试验要求水位降深与井（孔）出水量均须达到相对稳定状态，即保持近似的常量，代入计算公式求得渗透系数。

水利水电工程钻孔压水试验规程SL 25－92条文说明修订说明1 总则2 基本规定3 试验设备4 现场试验5 试验资料整理本规程共分五章48条，五个附录。

本说明是按规程正文的章节条顺序编写的。

五个附录未编写说明。

本条文说明由王行本编写。

《水利水电工程钻孔压水试验规程》修订组1 总则1．0. 1 在岩体上或岩体内修建水工建筑物时，必须研究建筑物附近及其影响范围内岩体的透水性。

测定岩体渗透性的方法有压水试验、注水试验、抽水试验等，其中压水试验是最常用的在钻孔内进行的岩体原位渗透试验。

具体做法是在钻进过程中或钻孔结束后，用栓塞将某一长度的孔段与其余孔段隔离开，用不同的压力向试段内送水，测定其相应的流量值，并据此计算岩体的透水率。

压水试验成果主要用于评价岩体的渗透特性（透水率大小及其在不同压力下的变化趋势），并作为防渗帷幕设计的基本依据。

当条件简单时，也可用于渗漏量计算。

1．0．2 本条有两点需要加以说明：一、本规程采用吕荣试验作为常规性的压水试验方法吕荣试验方法是1933年吕荣（M．Lugeon）首先提出的，在实践中经过多次修正而臻于完善，目前已为大多数国家所采用。

这种试验方法的主要特点是：（1）采用多级压力、多阶段循环的试验方法。

（2）试验压力较大，最大压力通常为1MPa。

（3）每阶段的试验时间较短，一般为10min左右。

（4）用吕荣值（lu）作为岩体透水率的单位。

与水利水电工程钻孔压水试验规程（SDJ16—78）（以下简称原规程）相比，本规程推荐的方法具有如下优点：（1）能了解在不同压力下以及在最大压力前、后同一压力下岩体透水性的变化情况，所得资料更加丰富、全面。

（2）能取得多组数据，可以互相校核，所得资料更为可靠。

（3）每次试验所用的时间与原规程基本相同。

（4）成果表达方式与国际通用标准一致，有利于国际间的工程合作和技术交流。

二、专门性的压水试验方法近年来，在防渗设计和计算中，更普遍地采用有限元法和其它数学方法，因此对水文地质参数提出了更高的要求，即不再满足于求得单位长度孔段的平均渗透性，还希望了解岩体渗透性的非均质性和方向性。

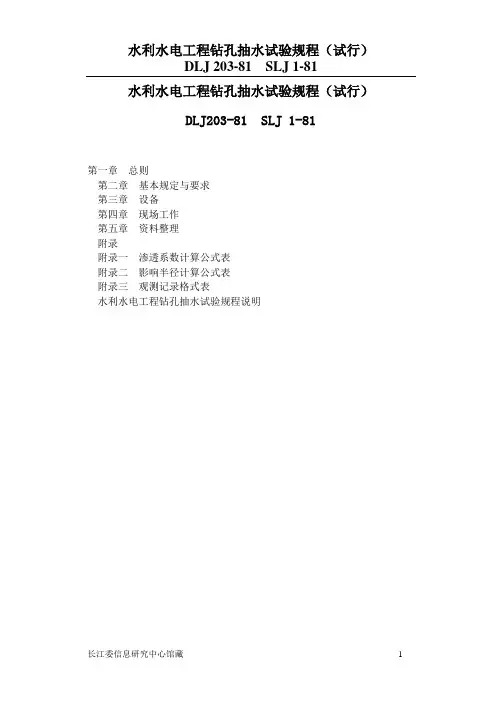

水利水电工程钻孔抽水试验规程（试行）DLJ203-81 SLJ 1-81第一章总则第二章基本规定与要求第三章设备第四章现场工作第五章资料整理附录附录一渗透系数计算公式表附录二影响半径计算公式表附录三观测记录格式表水利水电工程钻孔抽水试验规程说明中华人民共和国电力工业部水 利 部关于颁发试行《水利水电工程钻孔抽水试验规程》、《水利水电工程岩石试验规程》和《水利水电钻探规程》的通知（81）电水字第9号（81）水规字第15号为加强技术管理，提高地勘工作质量，于一九七五年组织长江流域规划办公室进行了抽水试验规程的修订，一九七六年组织水利电力部第四工程局勘测设计研究院、长江流域规划办公室科学研究院、黄河水利委员会科学研究所、云南省电力局设计院科研所进行了岩石试验规程的修订，一九七八年组织东北、成都、西北勘测设计院进行了钻探规程的修订。

在修订过程中进行了深入调查研究，比较试验和征求意见。

现批准《水利水电工程钻孔抽水试验规程 》DLJ2O3—81 SLJ1－81、《水利水电工程岩石试验规程》DLJ204－81 SLJ2－81、《水利水电钻探规程》 DLJ205－81 SLJ3－81颁发试行。

它们与一九七八年颁发试行的地质测绘规程、压水试验规程、天然建筑材料勘探规程、施工地质规程、地质勘察资料内业整理规程和即将颁发的电法勘探规程、地震勘探规程、测井规程均属于水利水电工程地质勘察规范的一套规程范围之内。

请你们加强经验总结和科学研究工作，在试行过程中，如发现有不妥和需要补充之处，请函告电力工业部水力发电建设总局和水利部规划设计管理局。

1981年2月19日第一章总则第 1 条水利水电工程钻孔抽水试验的主要任务是测定含水层的渗透系数，为计算基坑涌水量和坝（闸）基、库区、渠道渗漏量提供依据。

第 2 条抽水试验前，应根据试验地段的地质和水文地质条件做好设计，其内容主要包括：试验目的；抽水孔和观测孔的布置；造孔要求和钻孔结构；抽水设备的规格及数量；试验设备的安装和试验的技术要求；计算公式的初步选择和对成果图件的要求等。

DLJ 203-81 SLJ 1-81水利水电工程钻孔抽水试验规程（试行）DLJ203-81 SLJ 1-81第一章总则第二章基本规定与要求第三章设备第四章现场工作第五章资料整理附录附录一渗透系数计算公式表附录二影响半径计算公式表附录三观测记录格式表水利水电工程钻孔抽水试验规程说明中华人民共和国电力工业部水 利 部关于颁发试行《水利水电工程钻孔抽水试验规程》、《水利水电工程岩石试验规程》和《水利水电钻探规程》的通知（81）电水字第9号（81）水规字第15号为加强技术管理，提高地勘工作质量，于一九七五年组织长江流域规划办公室进行了抽水试验规程的修订，一九七六年组织水利电力部第四工程局勘测设计研究院、长江流域规划办公室科学研究院、黄河水利委员会科学研究所、云南省电力局设计院科研所进行了岩石试验规程的修订，一九七八年组织东北、成都、西北勘测设计院进行了钻探规程的修订。

在修订过程中进行了深入调查研究，比较试验和征求意见。

现批准《水利水电工程钻孔抽水试验规程 》DLJ2O3—81 SLJ1－81、《水利水电工程岩石试验规程》DLJ204－81 SLJ2－81、《水利水电钻探规程》 DLJ205－81 SLJ3－81颁发试行。

它们与一九七八年颁发试行的地质测绘规程、压水试验规程、天然建筑材料勘探规程、施工地质规程、地质勘察资料内业整理规程和即将颁发的电法勘探规程、地震勘探规程、测井规程均属于水利水电工程地质勘察规范的一套规程范围之内。

请你们加强经验总结和科学研究工作，在试行过程中，如发现有不妥和需要补充之处，请函告电力工业部水力发电建设总局和水利部规划设计管理局。

1981年2月19日DLJ 203-81 SLJ 1-81第一章总则第 1 条水利水电工程钻孔抽水试验的主要任务是测定含水层的渗透系数，为计算基坑涌水量和坝（闸）基、库区、渠道渗漏量提供依据。

第 2 条抽水试验前，应根据试验地段的地质和水文地质条件做好设计，其内容主要包括：试验目的；抽水孔和观测孔的布置；造孔要求和钻孔结构；抽水设备的规格及数量；试验设备的安装和试验的技术要求；计算公式的初步选择和对成果图件的要求等。

ICSDL PXX备案号：JXXX—200—中华人民共和国电力行业标准DLXXXX-200-P 代替DLJ203-81、SLJ1-81水电水利工程钻孔抽水试验规程specification of pumping test inborehole for hydropower and waterconservancy engineering（征求意见稿）200- —- -—- -发布200- —- -—- -实施发布目次前言 (1)1范围 (1)2规范性引用文件 (2)3总则 (3)4术语和符号 (4)4.1术语 (4)4.2符号 (8)5基本规定与要求 (10)5.1抽水试验孔选择和布置 (10)5.2抽水孔类型和结构 (10)5.3抽水试验降深和稳定延续时间 (11)6试验设备 (13)6.1过滤器 (13)6.2水泵 (14)6.3空压机 (14)6.4测试工具 (14)7现场试验工作 (15)7.1钻探 (15)7.2设备安装 (15)7.3洗孔、试验抽水和观测静止水位 (16)7.4稳定流抽水试验 (16)7.5非稳定流抽水试验 (17)7.6自由振荡法试验 (17)8试验资料整编 (18)8.1渗透性参数计算 (18)8.2抽水试验成果报告编制 (19)附录A（规范性附录）标准的用词说明 (20)附录B（规范性附录）空压机抽水孔内设备安装形式与要求 (21)附录C（资料性附录）抽水试验观测记录表格式 (23)附录D（资料性附录）自由振荡法试验 (27)附录E（规范性附录）抽水试验渗透性参数计算公式表 (32)附录F（规范性附录）稳定流抽水试验影响半径计算公式表 (43)附录G（资料性附录）稳定流抽水试验成果图表示例 (44)条文说明 (46)前言本标准是根据水电水利规划设计总院水电规科[2003]011号文下达的计划，电力行业水电规划设计标准化技术委员会委托我院（委托合同编号[2003]-05号），按照DL/T600-2001《电力行业标准编写基本规定》的要求，对DLJ203-81、SLJ1-81《水利水电工程钻孔抽水试验规程》进行修订的。

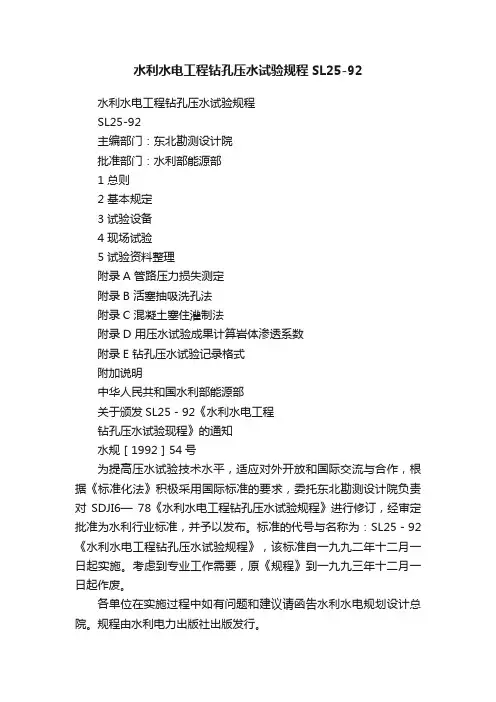

水利水电工程钻孔压水试验规程SL25-92水利水电工程钻孔压水试验规程SL25-92主编部门：东北勘测设计院批准部门：水利部能源部1 总则2 基本规定3 试验设备4 现场试验5 试验资料整理附录A 管路压力损失测定附录B 活塞抽吸洗孔法附录C 混凝土塞住灌制法附录D 用压水试验成果计算岩体渗透系数附录E 钻孔压水试验记录格式附加说明中华人民共和国水利部能源部关于颁发SL25－92《水利水电工程钻孔压水试验现程》的通知水规［1992］54号为提高压水试验技术水平，适应对外开放和国际交流与合作，根据《标准化法》积极采用国际标准的要求，委托东北勘测设计院负责对SDJI6—78《水利水电工程钻孔压水试验规程》进行修订，经审定批准为水利行业标准，并予以发布。

标准的代号与名称为：SL25－92《水利水电工程钻孔压水试验规程》，该标准自一九九二年十二月一日起实施。

考虑到专业工作需要，原《规程》到一九九三年十二月一日起作废。

各单位在实施过程中如有问题和建议请函告水利水电规划设计总院。

规程由水利电力出版社出版发行。

1992年 6月 25日3．2 供水设备3．2．1 在有条件的地方宜采用自流供水法进行试验。

3．2．2 试验用的水泵应符合下列要求：3．2．2．1 在１MPa压力下，流量能保持 100L／min。

3．2．2．2 压力稳定，出水均匀，工作可靠。

往复式水泵出口应安装容积大于5L的稳压空气室。

3．2．3 滤水器上应有 1～2层孔径小于 2mm的过滤网。

滤水器至水池底部的距离不小于0.3m。

供水调节阀门应灵活可靠，不漏水，且不宜与钻进共用。

3．3 量测设备3．3．1 压力量测设备有试段压力计和压力表等。

试段压力计能直接测定试段压力，宜优先选用。

试段压力计应可靠耐用，适于野外操作。

压力表应反映灵敏，卸压后指针回零。

压力表的工作压力应保持在极限压力值的1／3～3／4范围内。

3．3．2 流量计应能在1.5MPa压力下正常工作，量测范围为1～100 L／min，并能测定正向和反向流量。

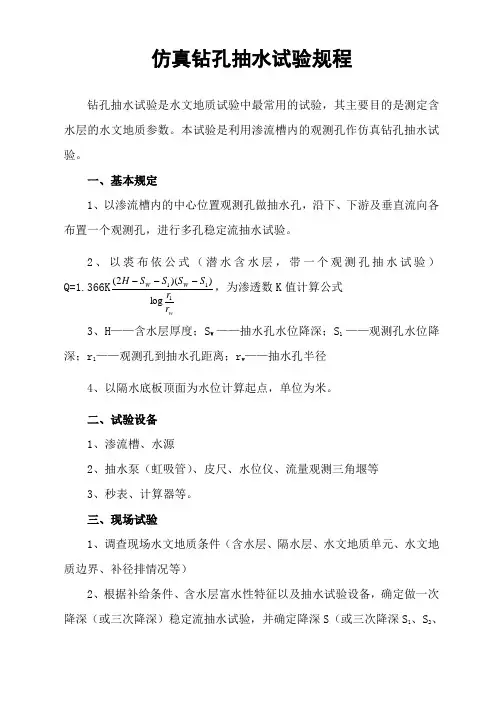

仿真钻孔抽水试验规程钻孔抽水试验是水文地质试验中最常用的试验，其主要目的是测定含水层的水文地质参数。

本试验是利用渗流槽内的观测孔作仿真钻孔抽水试验。

一、基本规定1、以渗流槽内的中心位置观测孔做抽水孔，沿下、下游及垂直流向各布置一个观测孔，进行多孔稳定流抽水试验。

2、以裘布依公式（潜水含水层，带一个观测孔抽水试验）Q=1.366KwW W r r S S S S H 111log ))(2(---，为渗透数K 值计算公式3、H ——含水层厚度；S W ——抽水孔水位降深；S 1 ——观测孔水位降深；r 1——观测孔到抽水孔距离；r w ——抽水孔半径4、以隔水底板顶面为水位计算起点，单位为米。

二、试验设备 1、渗流槽、水源2、抽水泵（虹吸管）、皮尺、水位仪、流量观测三角堰等3、秒表、计算器等。

三、现场试验1、调查现场水文地质条件（含水层、隔水层、水文地质单元、水文地质边界、补径排情况等）2、根据补给条件、含水层富水性特征以及抽水试验设备，确定做一次降深（或三次降深）稳定流抽水试验，并确定降深S （或三次降深S 1、S 2、S3）3、进行抽水试验，同时观测记录流量Q、抽水孔和观测孔水位降深S W、S1。

要求，抽水孔和观测孔水位同时观测，水位稳定前每5分钟观测一次，水位稳定后，每30分钟观测一次，稳定延续时间不少于8小时5、抽水结束后，即观测抽水孔、观测孔恢得水位，直至水位恢复到原始水位。

4、试验结束后，关闭水源，放空渗流槽内水，清理现场。

四、试验资料整理1、填写观测记录表2、做流量、降深历时曲线图（即Q、S-t曲线图）3、计算含水层渗透系数K值根据观测资料稳定时的流量与降深，用上述裘布依公式含水层渗透系数K值。

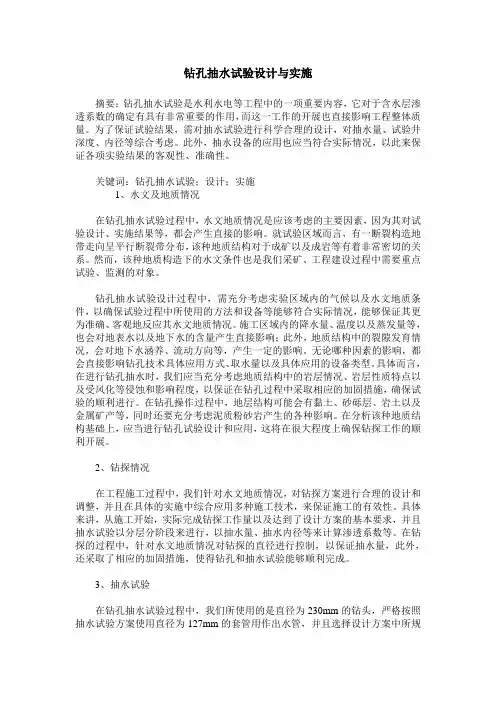

钻孔抽水试验设计与实施摘要：钻孔抽水试验是水利水电等工程中的一项重要内容，它对于含水层渗透系数的确定有具有非常重要的作用，而这一工作的开展也直接影响工程整体质量。

为了保证试验结果，需对抽水试验进行科学合理的设计，对抽水量、试验井深度、内径等综合考虑。

此外，抽水设备的应用也应当符合实际情况，以此来保证各项实验结果的客观性、准确性。

关键词：钻孔抽水试验；设计；实施1、水文及地质情况在钻孔抽水试验过程中，水文地质情况是应该考虑的主要因素，因为其对试验设计、实施结果等，都会产生直接的影响。

就试验区域而言，有一断裂构造地带走向呈平行断裂带分布，该种地质结构对于成矿以及成岩等有着非常密切的关系。

然而，该种地质构造下的水文条件也是我们采矿、工程建设过程中需要重点试验、监测的对象。

钻孔抽水试验设计过程中，需充分考虑实验区域内的气候以及水文地质条件，以确保试验过程中所使用的方法和设备等能够符合实际情况，能够保证其更为准确、客观地反应其水文地质情况。

施工区域内的降水量、温度以及蒸发量等，也会对地表水以及地下水的含量产生直接影响；此外，地质结构中的裂隙发育情况，会对地下水涵养、流动方向等，产生一定的影响。

无论哪种因素的影响，都会直接影响钻孔技术具体应用方式、取水量以及具体应用的设备类型。

具体而言，在进行钻孔抽水时，我们应当充分考虑地质结构中的岩层情况、岩层性质特点以及受风化等侵蚀和影响程度，以保证在钻孔过程中采取相应的加固措施，确保试验的顺利进行。

在钻孔操作过程中，地层结构可能会有黏土、砂砾层、岩土以及金属矿产等，同时还要充分考虑泥质粉砂岩产生的各种影响。

在分析该种地质结构基础上，应当进行钻孔试验设计和应用，这将在很大程度上确保钻探工作的顺利开展。

2、钻探情况在工程施工过程中，我们针对水文地质情况，对钻探方案进行合理的设计和调整，并且在具体的实施中综合应用多种施工技术，来保证施工的有效性。

具体来讲，从施工开始，实际完成钻探工作量以及达到了设计方案的基本要求，并且抽水试验以分层分阶段来进行，以抽水量、抽水内径等来计算渗透系数等。

1、一般要求1.1.抽水试验是煤炭资源地质勘探的重要手段，其目的是研究含水层重要水文地质特征，取得含水层水文地质参数，评价含水层的富水性，并为预计矿井涌水量与对地下水综合利用的评价提供资料。

1.2.抽水试验工作应在分析勘探区及邻区已有的水文地质资料的基础上，根据《煤炭资源地质勘探规范》的要求进行合理布置。

对富水性不均一的含水层，应注意选择遇有漏（涌）水的地质勘探钻孔改作抽水试验孔。

根据水文地质条件复杂程度、水量大小和设计目的，可分别选择单孔、群孔、孔组进行抽水试验。

1.3.抽水试验空必须编制施工设计书。

内容包括：抽水试验任务及要求；试验含水层（段）的起、止深度；孔径大小、止水套管的直径及下入层位、下入深度以及止水方法；简易水文地质观测；所采用的抽水设备；抽水试验质量要求等。

1.4.抽水试验的段距应根据抽水的目的确定，以能分别获得各含水层（带）的水位、流量、水质、渗透性为原则。

1.5.抽水试验层（段）的孔径一般不应小于100mm；下过滤器时，过滤管的直径不应小于108mm。

观测孔的孔径不应小于75mm；下过滤器时，过滤管的直径不应小于73mm。

大口径（或孔组、群孔）抽水，其抽水层（段）的孔径一般不应小于200mm。

孔深超过300m 时，对于非大水矿区，其孔径可减小到168mm。

1.6.抽水试验层（段）与隔离止水层（段）必须取芯，其采取率要求见表1。

1.7.抽水试验钻孔的孔斜要求，应严于《煤田地质勘探钻孔质量标准》的规定。

使用深井泵抽水时，深井泵下放深度以上的钻孔段，其孔斜均不得超过2度。

1.8.抽水试验钻孔与观测孔，一般应采取清水钻进。

若必须采用泥浆时，在正式抽水前必须采用活塞洗井或空气压缩机反复抽洗或其它有效的洗井方法，使泥浆排出，至水澄清为止。

1.9.抽水试验钻孔与观测孔的止水层（段）必须选择在岩石完整的隔水层（段）内，且应用可靠的方法检查止水效果，并作正式记录。

1.10.抽水试验所抽放至孔外的水，若有可能重新渗入含水层时，必须有防渗漏措施，保证不抽循环水。

抽水试验钻孔方案1. 引言抽水试验是工程勘察中常用的一种地下水调查方法，通过在钻孔中抽取地下水来获取相关的水文地质信息。

本文将介绍一个完整的抽水试验钻孔方案，包括前期准备、钻孔程序、抽水装置选择等内容。

2. 前期准备在进行抽水试验钻孔前，需要进行一系列的前期准备工作，包括以下几个步骤：2.1 地质调查首先需要对勘察地区的地质情况进行调查，包括了解地层分布、地下水位、含水层及其性质等信息。

这些信息将为钻孔设计和抽水试验提供基础数据。

2.2 钻探设计根据地质调查结果，确定钻孔的位置和深度。

一般来说，抽水试验钻孔需要位于目标含水层的下部，以便有效抽取地下水。

同时，还需要考虑钻孔的直径和倾角等设计参数。

2.3 材料准备准备好所需的钻探设备和材料，包括钻头、钻杆、套管等。

这些材料的选择应根据地质情况和钻孔设计进行合理选择，以确保钻孔的质量和效率。

3. 钻孔程序根据前期准备工作的结果，可以制定一个详细的钻孔程序，具体步骤如下：先搭建钻台，确保其稳定性和安全性。

钻台的高度应根据钻孔深度进行调整，以方便操作。

3.2 钻孔开孔使用适当的钻孔工具，如转动式钻机、滚压钻机等，按照设计要求开始进行钻孔。

注意控制钻孔速度和钻孔方向，避免损坏钻杆和套管。

3.3 删除孔内杂质在钻孔过程中，会产生一定的孔内杂质，如岩屑、泥浆等。

需要使用泵浆器或其他工具将这些杂质清除，保持孔内的清洁。

3.4 安装套管根据设计要求，在需要保护地层的地方安装套管。

套管的选择和安装应严格遵守相关要求，以确保孔壁的稳定性和完整性。

按照设计要求将钻孔完成，即达到设计的孔深和孔径。

在完成钻孔后，需要将孔内的杂质清理干净，以准备后续的抽水试验。

4. 抽水装置选择根据抽水试验的需求，选择合适的抽水装置进行试验。

常见的抽水装置有手摇抽水器、电动抽水泵等。

选择抽水装置时，需要考虑抽水量、抽水速度和抽水稳定性等因素。

5. 结论通过本文的介绍，我们了解了一个抽水试验钻孔的完整方案，包括前期准备、钻孔程序和抽水装置的选择。

水利水电工程钻孔抽水试验规程（试行）DLJ203-81 SLJ 1-81第一章总则第二章基本规定与要求第三章设备第四章现场工作第五章资料整理附录附录一渗透系数计算公式表附录二影响半径计算公式表附录三观测记录格式表水利水电工程钻孔抽水试验规程说明中华人民共和国电力工业部水 利 部关于颁发试行《水利水电工程钻孔抽水试验规程》、《水利水电工程岩石试验规程》和《水利水电钻探规程》的通知（81）电水字第9号（81）水规字第15号为加强技术管理，提高地勘工作质量，于一九七五年组织长江流域规划办公室进行了抽水试验规程的修订，一九七六年组织水利电力部第四工程局勘测设计研究院、长江流域规划办公室科学研究院、黄河水利委员会科学研究所、云南省电力局设计院科研所进行了岩石试验规程的修订，一九七八年组织东北、成都、西北勘测设计院进行了钻探规程的修订。

在修订过程中进行了深入调查研究，比较试验和征求意见。

现批准《水利水电工程钻孔抽水试验规程 》DLJ2O3—81 SLJ1－81、《水利水电工程岩石试验规程》DLJ204－81 SLJ2－81、《水利水电钻探规程》 DLJ205－81 SLJ3－81颁发试行。

它们与一九七八年颁发试行的地质测绘规程、压水试验规程、天然建筑材料勘探规程、施工地质规程、地质勘察资料内业整理规程和即将颁发的电法勘探规程、地震勘探规程、测井规程均属于水利水电工程地质勘察规范的一套规程范围之内。

请你们加强经验总结和科学研究工作，在试行过程中，如发现有不妥和需要补充之处，请函告电力工业部水力发电建设总局和水利部规划设计管理局。

1981年2月19日第一章总则第 1 条水利水电工程钻孔抽水试验的主要任务是测定含水层的渗透系数，为计算基坑涌水量和坝（闸）基、库区、渠道渗漏量提供依据。

第 2 条抽水试验前，应根据试验地段的地质和水文地质条件做好设计，其内容主要包括：试验目的；抽水孔和观测孔的布置；造孔要求和钻孔结构；抽水设备的规格及数量；试验设备的安装和试验的技术要求；计算公式的初步选择和对成果图件的要求等。

抽水试验流程抽水试验1）抽水试验的方法（1）单孔孔组抽水试验①单孔孔组抽水试验第一段为煤系砂岩裂隙含水层，选取抽水孔群中孔间距较近的一个孔（抽4孔）进行抽水，另一个孔（观1孔）配对进行观测，如此段时间内有同层位钻孔施工至该层位亦可作为观测孔进行观测，进行单孔孔组非稳定流抽水试验。

②单孔孔组抽水试验第二段为奥陶系峰峰组灰岩含水层，选取抽水孔群中孔间距较近的一个孔（抽4孔）进行抽水，另一个孔（观1孔）配对进行观测，如此段时间内有同层位钻孔施工至该层位亦可作为观测孔进行观测，进行单孔孔组非稳定流抽水试验。

（2）群孔孔组抽水试验群孔抽水试验段含水层为奥陶系灰岩含水层段，共有5个抽水孔同时进行抽水，5个观测孔同时进行水位观测，进行大型群孔非稳定流抽水试验。

2）抽水试验设备要求（1）单孔孔组抽水试验设备、观测仪表和工具①抽水设备使用空压机、潜水泵或提桶抽水；②流量使用标准水箱或三角堰观测；③水位用电测水位计观测；④水温可用温度计测量。

（2）群孔孔组抽水试验设备、观测仪表和工具①抽水设备：抽2、抽3、抽4、抽5四各孔套管为Φ325mm，选用250QJ 型水泵，排量 100m3/h、扬程150m左右；抽1孔套管为Φ219mm，选用150QJ 型水泵，排量30～50m3/h、扬程120～150m左右；②配置:全套标准配置是指泵体、电机和按扬程配带电缆、配电柜、启动控制柜、出水管、弯头、连接件、连接螺丝、止水密封件等安装用配件材料；③水量、水位和水温观测仪表和工具A.抽水时用三角堰观测流量；B.使用电测水位计观测水位；C.用温度计观测水温。

3）煤系地层抽水试验技术要求（1）抽水试验前准备工作①试验前应对抽水孔（抽4）（钻至13号煤层隔水层底板底部）、观测孔（观1）（进度与抽水孔相等，亦钻进到13号煤层隔水层底板底部）进行洗孔；②试验开始前2日，必须在每天的同一时间测量抽水孔和观测孔中的水位。

并对所有施工完这一段（煤系砂岩裂隙含水层）的抽水孔、观测孔统一进行一次稳定水位观测。

抽水试验期间的施工流程1、成孔钻孔成孔后，应根据钻探和测井资料成果，准确划分含、隔水层。

并着手做相关设计；2、扩孔以总体设计要求执行；3、下管编制单孔下管设计。

成井管柱结构由止水管、过滤管、及沉淀管三部分组成。

根据总体设计要求,选择下管顺序和连接方法。

管材必须提交符合国家及行业标准的材质报告单；沉淀管长度一般4-6米，其顶端内壁应设置阻流座内台阶；4、止水和封闭设计止水方案。

本项目所施工钻孔均为水文长观孔，所以要求进行永久性止水，原则上要求止水段全段封闭；※止水效果的检查：可根据实际情况采用水位压差、泵压等方法检验止水效果；检查位置应在止水管底界以下0.3米处（必须的）。

5、洗井换浆排渣根据《设计》要求，选择空压机、水泵、活塞等一般洗井方法同液态CO2及焦磷酸钠等特殊洗井工艺相结合，达到水清砂净、试验层段通畅。

※活塞洗井可采用钻杆或钢丝绳等连接活塞形式，其提拉速度不应小于0.6-1米/秒，低强度、连接不牢的井管，不宜采用活塞洗井。

※焦磷酸钠洗井井液重量浓度：0.6-0.8%，静态反应时间4-8小时。

※液态CO2洗井应通过试验选择合理的用气量，输气管应下至滤水管底部、孔底以上2-3米处（建议采取小气量多位置洗井）；并作好安全防护工作；6、钻孔探深洗井完成后，必须进行钻孔探深，要求沉淀物不得超过试验段厚度的1/10，超过时要采取捞砂措施；7、抽水试验在洗井后期着手编制详细的单孔《抽水试验施工组织设计》（主要指抽水阶段的试抽水和正式抽水），确定抽水泵的型号和外径等。

※抽水试验应在洗井质量达到要求后进行。

其试验程序、观测设备、图表记录、质量要求等依总体设计和规程规范要求执行。

说明:以上要求基本遵循《设计》制定。

※健全抽水试验期间各类图表，按规范要求及时填绘。

◎在此施工流程的各个阶段，相关设计及现场工作内容，都要经过项目组的审核验收及现场监督进行，否则一切私自改动的设计项目部不予承认。

中煤科工集团西安研究院塔矿项目部。

水文地质钻孔抽水试验主要步骤(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一步：抽水试验孔点位的确定凡是有基坑开挖的区域都要进行抽水试验，通过抽水试验得到水文地质参数，为基坑支护设计及基坑降水设计提供参数。

抽水试验类型的确定，为求得含水层的渗透系数和抽水降落漏斗的影响范围，应用多孔抽水试验（一个主孔，三个观测孔）主孔位置的确定，一个是要考虑基坑开挖的位置，另外一个是要考虑含水层的厚度，如果含水层厚度太薄（这个需要结合以前的勘察资料来确定，参考），那就要另外选择主孔的位置了。

第二步：水文孔地质勘查查明主抽水孔的地层分布，查明含水层厚度及起止深度，孔深的确定是要将含水层（砂层）打穿，以本工程为例，含水层主要是⑩1-3层的砂，那么在打地质勘察孔的时候就要将该层砂打穿，进入下面粘土层5m左右。

根据含水层的厚度确定观测孔的位置。

首先是观测孔走向的问题，当布置一条观测线（三个观测孔在一条观测线上）时，观测线要垂直于地下水流向布置。

以本工程为例一般是南北走向布置。

观测孔距主孔的距离，根据冶金工业水文地质勘查规范，“要求第一个观测孔距主孔的距离应该避开三维流的影响”（大约是1.6倍的含水层厚度）第二个观测孔距第一个观测孔的距离是1.6倍的含水层厚度，第三个观测孔距主孔的距离不宜太远，要保证在主孔降水的同时，观测孔的水位也有下降，本工程基本都控制在50-80m的距离。

确定了观测孔的位置后要分别进行地质勘查，查明地层的分布，控制观测孔孔深的条件和主孔的相同。

第三步：材料的准备在抽水试验过程中涉及的材料主要有主孔井管（需订做）、观测孔井管（包括实管和虑管）、滤料（要考虑滤料的级配问题，砂不能太细也不能太粗，一开始搞的时候没有经验，滤料用的是像大豆大小的均匀石子，这样就没有起到滤料的作用）、粘土（起隔水作用）、滤网、水泵（要结合承压水含水层的厚度及含水量确定泵的功率，本工程采用175QJ-20型深井潜水泵进行抽水）、电测水位仪（实际上就是万用电表改装的）、发电机（注意功率的选择，不要太大了，那样很不合算的，我们做第一组的时候，一天油费都得1000块，后来换成小了功率的了）、水箱（测流量用，当然最理想的还是用堰箱，截面有梯形的、矩形的等）、水管接头（调出水和回水用的）。
