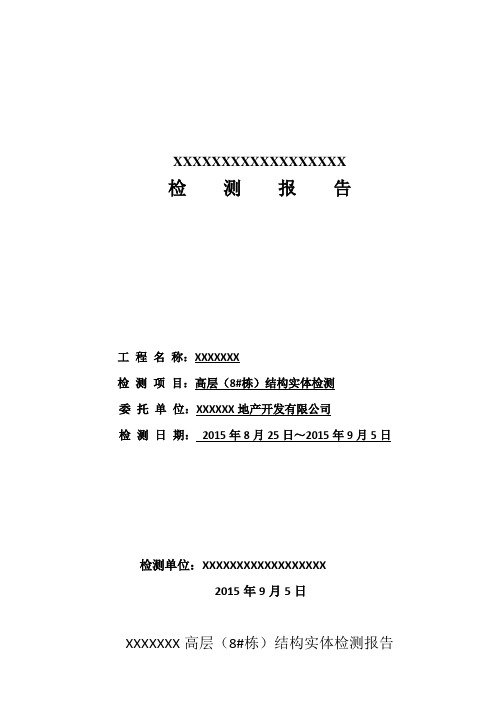

XXXXXXXXXXXXXXXXXX检测报告工程名称：XXXXXXX检测项目：高层（8#栋）结构实体检测委托单位：XXXXXX地产开发有限公司检测日期：2015年8月25日～2015年9月5日检测单位：XXXXXXXXXXXXXXXXXX2015年9月5日XXXXXXX高层（8#栋）结构实体检测报告主要检测：技术负责：报告审核：报告签发：注：1 本报告无主检、审核及签发人签字无效；2 本报告无“检测专用章”无效、涂改无效；3未经本公司书面批准，不得复制本报告（完整复制除外）；4 如对检测报告有异议，可在报告发出后一月内向本公司提出，逾期不再受理。
检测单位：XXXXXXXXXXXXXXXXXX单位地址：XXXXXXXXXXXXXX邮政编码：XXXXXXXXX电话：XXXXXXXXXXX传真：XXXXXXXXX检测报告检测报告XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX检测报告5、混凝土强度检测结果根据现场实际情况，依据《超声回弹综合法检测混凝土强度技术规程》DBJ53/T-53-2013 采用“超声回弹综合法”对钢筋混凝土实体结构进行混凝土现龄期强度检测。
检测时，在待检测构件上均布置200mm*200mm的10各测区，测区表面清洁、平整，符合检测条件。
统表C02-88 报告编号：钢筋混凝土实体结构检测报告
工程名称：
委托单位：
检测类型：
委托日期：
检测日期：
报告日期：
检测单位：
C02-88-1
一、工程概况报告编号：
二、检测和评定依据
三、检测项目及见证
四、检测设备报告编号：
五、检测成果（单个构件检测结果见附件）
六、检测结论报告编号：
检测单位：（盖章）批准：审核：检测：年月日
钢筋混凝土主体结构检测报告附件（钢筋保护层厚度检测）报告编号：
审核：检测：年月日
钢筋混凝土主体结构检测报告附件（楼板厚度检测）
报告编号：
审核：检测：年月日
钢筋混凝土主体结构工程检测报告附件（回弹法检测混凝土强度）报告编号：
审核：检测：年月日
钢筋混凝土主体结构检测报告附件（回弹取芯修正系数）
报告编号：
审核：检测：年月日。
建筑结构检测报告
尊敬的业主您好，
经过我们专业的建筑结构检测，以下是我们的报告：
1. 检测对象：
本次检测对象为位于XX区XX路XX号的XX大厦，包括建筑物的主体结构和相关设备，检测旨在评估建筑物结构的稳定性和安全性。
2. 检测情况：
我们针对建筑物的土建、钢结构、混凝土等方面进行检测，采用了先进的无损检测技术和专业的设备，对建筑物的主体结构和相关设备进行了全面检测和评估，确保检测结果的准确性和可靠性。
3. 检测结果：
根据我们的检测，在建筑物结构方面，存在一些轻微的损伤和裂缝，但整体结构仍然保持稳定和安全。
我们建议在日常使用中加强维护和保养，及时修补一些轻微损伤，以保证建筑的长期使用安
全性。
此外，建议每年定期进行建筑结构检测，以保证建筑的安全和稳定性。
4. 总结：
本次检测结果显示，位于XX区XX路XX号的XX大厦的结构稳定性和安全性较高，但存在轻微损伤和裂缝。
我们建议在日常使用中加强维护和保养，并定期进行建筑结构检测，以确保建筑长期的稳定和安全。
祝您生活愉快！
此致
敬礼。
主体结构实体检测报告
（报告封面）
（报告正文）
一、检测目的
为了保障主体结构的安全性、稳定性，确保建筑物的正常使用和使用寿命，经委托，本检测机构对该建筑主体结构进行了实体检测。
二、检测范围
本次主体结构检测范围为该建筑物主体结构，包括梁、柱、墙体等。
三、检测设备
本次实体检测使用的设备包括：超声波探伤仪、钢筋探伤仪、
电位差探测器、耐火材料检测仪等非破坏性检测设备。
四、主要检测内容
1、超声波检测：通过超声波探伤仪对建筑主体结构进行检测，检测梁、柱、墙体厚度及是否存在裂隙、空洞等缺陷。
2、钢筋检测：通过钢筋探伤仪对建筑主体结构钢筋进行检测，检测钢筋是否存在腐蚀、锈蚀等缺陷。
3、电位差检测：通过电位差探测器对混凝土结构进行检测，
检测混凝土结构是否存在与钢筋腐蚀相关的电位差异常。
4、耐火材料检测：通过耐火材料检测仪对建筑耐火材料的耐
火度进行检测，确保耐火材料的质量符合要求。
五、检测结果
经过实体检测，该建筑物的主体结构未发现明显裂缝、空洞、腐蚀等缺陷，耐火材料也符合要求，结构完好。
六、结论与意见
根据实体检测结果，该建筑物的主体结构安全、稳定，建议继续进行定期检测，保障建筑物的正常使用和使用寿命。
七、检测机构
检测机构名称：XXX检测有限公司
联系方式：XXX-XXXXXXX
（报告完）。
结构实体检测报告文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-报告编号：169XXX建筑工程检测有限公司检测报告工程（产品）名称： XXX委托单位： XXX检测类别： XXX签发日期：年月日批准：审核：检测：XXX筑工程检测有限公司受XXX集团有限责任公司的委托(委托编号：RS/WT-ZT-00411)，对办公楼基础、地下室、C楼一至四层，A副楼一至四层的工程质量进行检测，检测项目有混凝土强度检测和钢筋保护层厚度检测。
接受委托后，我单位组织有关技术人员，依据国家现行有关规范、标准的规定，于2012年11月12日进入现场进行检测。
经检测人员现场检测及对检测数据的整理计算，得出检测结论，并编制本报告。
一、工程情况调查1、工程概况本工程为办公楼，地下两层，地上主楼24层，副楼20层，裙楼4层，总建筑面积86614.22m2，结构型式为框架剪力墙结构，基础类型为桩筏板基础。
受力钢筋保护层设计厚度：与土壤接触的构件，露天构件，水箱，室内卫生间及消防水池为2b类；其他为一类。
混凝土设计强度等级见表1。
表1混凝土设计强度等级2、参建单位建设单位：XXX；设计单位：XXX；监理单位：XXX；施工单位：XXX。
二、检测依据1. 该工程的设计图纸、设计文件及有关资料；2. 《XXX市城乡建设委员会关于进一步加强XXX市建筑工程主体结构检测管理的通知》【2010】174号；3.《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）；4.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011；5.《建筑结构检测技术标准》GB/T50344-2004；6.《建筑工程施工质量验收规范》GB50300-2001；7.《回弹法检测商品混凝土抗压强度技术规程》DBJ/T23-2011；8.《混凝土中钢筋检测技术规程》JGJ/T152-2008。
三、检测仪器所用仪器均经计量检定部门检定，在正常使用有效期内，检测环境正常，检测前后仪器性能良好，检测仪器汇总见表2。
土木工程综合实验II混凝土结构实体质量检验实验技术实验报告回弹法检测混凝土的强度一、实验目的1.使学生了解回弹仪的基本构造、基本性能、工作原理和使用方法。
2.使学生掌握回弹法检测混凝土强度的基本步骤和方法。
3.使学生熟悉和掌握回弹法检测混凝土抗压强度的技术规程，并能根据实验结果分析计算出混凝土的抗压强度。
4.处理回弹值及超声声时值结果，掌握对被测混凝土构件的抗压强度综合评定方法；5.培养结构试验与量测的动手能力和科学研究的分析能力。
二、实验设备HT－225型混凝土回弹仪（冲击能量2.207J）；GZ16型钢砧回弹仪构造见图1。
1. 弹击杆2. 混凝土构件试面3. 仪器壳4. 指针滑块5. 刻度尺6. 按钮7. 中心导杆8. 导向法兰9. 盖帽9. 压力弹簧10.卡环11.尾盖12.压力弹簧13.挂钩14.冲击杆15.缓冲弹簧16.弹击弹簧17.弹簧座18.密封毡圈19.20.调整螺栓21.紧固螺母22.弹簧片23.指针轴24.固定块25.挂钩弹簧图1 回弹仪构造图三、实验原理及方法回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。
回弹法是回弹仪内拉簧驱动的重锤，以一定的弹性势能，通过混凝土表面，使局部混凝土发生变形并吸受一部份弹性势能，剩余的弹性势能则以动能的形式使重锤回弹并带动指针滑块，得到重锤回弹高度的回弹值，回弹值的大小与混凝土表面的弹、塑性质有关，其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、抗压强度愈高，反之愈低。
回弹法在实际应用中，一般是将混凝土抗压强度与回弹值间的对应关系，以表格的形式提供使用。
由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同，所测之回弹值均有所不同，应予以修正，然后再查相应的混凝土强度关系图表，求得所测之混凝土强度。
该法不能反映混凝土内部质量，是一种适用于普查混凝土强度的简便、快速的方法。
结构实体保护层厚度检测报告
本次检测针对建筑物结构实体保护层厚度进行了详细的测量和分析。
采用了专业的测量仪器和技术，对建筑物的保护层进行了全面地检测，主要包括以下几个方面：
一、检测范围
本次检测的范围主要包括建筑物的外墙保护层和内墙保护层，以及屋顶的保护层。
二、测量方法
采用了非破坏性测量方法，主要包括超声波测量法和电磁感应测量法。
通过测量仪器对建筑物的保护层进行全面测量，并记录下相应的数据。
三、测量结果
经过全面的测量和分析，得出了建筑物保护层的厚度数据。
根据测量结果，建筑物的保护层厚度均在正常范围内，保证了建筑物的安全和稳定性。
四、建议
为了保持建筑物的稳定和安全，建议定期对建筑物的保护层进行检测和维护。
同时，加强对建筑物的管理和维护，保证建筑物的长期使用效益。
以上是本次《结构实体保护层厚度检测报告》的主要内容，希望对相关部门和机构有所帮助。
- 1 -。
西南科技大学应用技术学院混凝土实体结构检测论文学生姓名学号专业班级指导老师2012年 6月18日摘要：现今建筑物多采用钢筋混凝土结构，它存在着一定的自然破损现象，为了确定结构的安全性和耐久性是否满足要求，需要对工程结构进行检测和鉴定。
对其可靠性做出科学评价，然后进行维修和加固．以提高工程结构的安全性，延长其使用寿命。
对于混凝土，一般着重检测其强度、缺陷、裂缝分布等。
对于钢筋，一般的检测项目包括：钢筋位置及保护层厚度检测,尤其在对一些老旧房屋的危险构件进行检测时，往往并不能获得其施工图，故而确定钢筋的位置，保护层的厚度显得尤为重要！本文将详细介绍混凝土强度的测定。
关键字：混凝土强度砂浆强度保护层厚度裂缝观测混凝土工程是建筑物的重要组成部位，也往往是建筑物受荷载的主要部件，其质量好坏，直接关系到整个建筑物的安危和寿命。
因此，对混凝土工程的施工质量必须特别重视，保证不出现任何足以影响混凝土结构性能的缺陷。
施工时应根据特点、设计要求、材料供应情况以及施工部门的技术素质和管理水平制定有效的保证混凝土质量的技术措施，按设计和施工验收规范要求认真施工，确保工程质量。
并对完成后的工程进行检测。
正文：一、混凝土强度检测破换检测破坏性的就是凿开了，可以检查钢筋、保护层厚度、混凝土密实情况等；无损检测：1 回弹法回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法，它不会对结构或构件的力学性质和承载能力产生不利影响，在工程上已得到广泛应用。
2 超声波法超声波法检测混凝土常用的频率为20～250kHz，它既可用于检测混凝土强度，也可用于检测混凝土缺陷。
3 超声回弹综合法回弹法只能测得混凝土表层的强度，内部情况却无法得知，当混凝土的强度较低时，其塑性变形较大，此时回弹值与混凝土表层强度之间的变化关系不太明显；超声波在混凝土中的传播速度可以反映混凝土内部的强度变化，但对强度较高的混凝土，波速随强度的变化不太明显。
建筑工程结构实体检测报告实施建筑工程结构实体检验注意事项1、建筑工程结构实体检验由施工单位负责委托。
2、施工单位办理委托手续时应提供检测所必需的图纸、技术资料，并对所填写内容的真实性负责。
3、由建设、监理、施工单位事先确定抽检的部位、数量（按标准规定）。
必要时，质监机构可在检测前要求适当增加抽检数量，并指定检测部位。
4、现阶段结构实体检验的主要项目：①砼强度；②钢筋保护层；③工程合同约定的其它项目。
5、施工单位必须能提供检测的现场条件，并协助做到本次结构实体检验工作。
6、因检测需要，在检测过程中可能对构件会有少量微破损，请委托方在检测结束后及时予以修补。
7、结构实体检验抽样数量规定：①砼强度检测：a.上部结构用回弹法检测时，按附表3.3.13抽样，抽检的构件应具有代表性，抽检的楼层数不应少于总层数的1/2；b.基础工程用钻芯法检测时，同一强度等级混凝土（不含后浇带），每2000m3的芯样数量不应少于一组，钻取芯样的部位要有代表性。
②钢筋保护层厚度检测：梁、柱、板用钢筋扫描仪进行检测时，对梁类、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有重要悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%。
对柱类、墙类构件，暂定为抽取构件数量的1%且不少于3个构件进行检验。
8、收费标准：①回弹法测强：每个构件100元；②钻芯每组（3个）2400元；③保护层厚度，每个构件200元。
9、检测参照标准：《建筑工程施工质量验收统一标准》（GB50300）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《建筑结构检测技术标准》（GB/T50344-2004）等。
联系人：***联系电话：联系地址：关于对工程进行实体检验的报告共页第页关于对工程进行实体检验的报告关于对工程进行实体检验的报告。
----------------------------报告编号： RS/ZT20120100169 XXX建筑工程检测有限公司检测报告工程（产品）名称：XXX委托单位：XXX检测类别：XXX签发日期：年月日工程名称工程地址委托单位建设单位施工单位设计单位监理单位检测结论XXXXXXXXXXXXXXXXXXXXX1、混凝土强度所测混凝土现龄期强度均符合设计及相关技术规范的要求。
2、钢筋保护层厚度所测钢筋保护层厚度均符合设计及相关技术规范的要求。
XXX （检测专用章）签发日期：年月日备注/批准：审核：检测：XXX筑工程检测有限公司受 XXX 集团有限责任公司的委托(委托编号：RS/WT-ZT-00411)，对办公楼基础、地下室、C楼一至四层，A副楼一至四层的工程质量进行检测，检测项目有混凝土强度检测和钢筋保护层厚度检测。
接受委托后，我单位组织有关技术人员，依据国家现行有关规范、标准的规定，于2012 年 11 月12日进入现场进行检测。
经检测人员现场检测及对检测数据的整理计算，得出检测结论，并编制本报告。
一、工程情况调查1、工程概况本工程为办公楼，地下两层，地上主楼24 层，副楼 20 层，裙楼 4 层，总建筑面积 86614.22m 2 ，结构型式为框架剪力墙结构，基础类型为桩筏板基础。
受力钢筋保护层设计厚度：与土壤接触的构件，露天构件，水箱，室内卫生间及消防水池为2b 类；其他为一类。
混凝土设计强度等级见表 1 。
表 1 混凝土设计强度等级部位地下室一～四层五～九层十～十四层十五层～以上各层塔楼编号构件基础顶～-0.05 ～18.25 ～37.75 ～57.250 ～标高-0.0518.2537.7557.250以上A 区副楼剪力墙等级C40C40C40C35C35柱等级C50C45C40C35C35C 区主楼剪力墙等级C40C40C40C40C35柱等级C50C45C45C40C35B 区裙楼柱等级框架柱全为 C35A 区副楼部位地下一层楼面至十层楼面十一层楼面至以上各层C 区主楼梁、板标高见平面见平面B 区裙楼等级C35C30纯地下室部分：框架柱，地下室外墙，人防墙，水池墙，承台，底板，基础梁均为C352、参建单位建设单位：设计单位：XXX XXX；；监理单位： XXX 施工单位： XXX 二、检测依据；。
1.该工程的设计图纸、设计文件及有关资料；2.《 XXX 市城乡建设委员会关于进一步加强 XXX 市建筑工程主体结构检测管理的通知》【2010 】174 号；3.《混凝土结构工程施工质量验收规范》GB 50204-2002（2011版）；4.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011；5.《建筑结构检测技术标准》 GB/T50344-2004 ；6.《建筑工程施工质量验收规范》 GB50300-2001 ；7.《回弹法检测商品混凝土抗压强度技术规程》 DBJ/T23-2011 ；8.《混凝土中钢筋检测技术规程》 JGJ/T152-2008 。
三、检测仪器所用仪器均经计量检定部门检定，在正常使用有效期内，检测环境正常，检测前后仪器性能良好，检测仪器汇总见表 2 。
表 2检测仪器汇总表仪器名称型号编号检定有效期至混凝土回弹仪ZC3 －A08062012年 12月 20日混凝土回弹仪ZC3 －A07032012年 12月 20日混凝土回弹仪ZC3 －A08032012年 12月 20日混凝土回弹仪ZC3 －A07062012年 12月 20日混凝土回弹仪ZC3 －A07792012年 12月 20日混凝土回弹仪ZC3 －A08072012年 12月 20日混凝土回弹仪ZC3 －A07742012年 12月 20日混凝土回弹仪ZC3 －A07802012年 12月 20日混凝土回弹仪ZC3 －A08232012年 12月 20日碳化深度测量仪8mm1#2013年 6月 21日碳化深度测量仪8mm2#2013年 6月 21日钢筋保护层厚度测定仪ZBL-630R311050122013年 6月 24日四、检测方法及抽检数量----------------------------1 、混凝土抗压强度检测采用回弹法。
依据《建筑结构检测技术标准》GB/T50344-2004 表 3.3.13 检测类别 A 的要求，基础抽检 13 处，地下二层抽检梁 20 个，外墙 5 个，内墙 5 个， C50 柱 ,5 个， C40 柱 5 个， C35 柱 5 个，板 13 个；地下一层抽检梁 20 个，外墙 5 个，内墙 5 个， C50 柱 5 个， C35 柱 8 个，板13个；地上部分， A# 副楼柱抽 5 个，墙抽 2 个，梁抽 5 个，板抽 3 个； C# 楼柱抽3 个，墙抽 2 个，梁抽 5 个，板抽 3 个。
2、受力钢筋保护层厚度检测采用电磁感应法。
依据《混凝土结构工程施工质量验收规范》 GB 50204-2002 （2011 版）及委托方要求， A# 副楼和 C# 主楼一层至四层每层抽检 5 个梁， 5 个板；地下室每层抽检 15 个梁， 15 个板。
五、检测结果1 、所测混凝土构件强度的批评定见附表 1 ，单个构件的现龄期强度推定值见附表 2 。
2 、所测混凝土构件钢筋保护层厚度结果见附表3 、附表4 ，附表5 ，附表 6，附表 7，附表 8。
六、检测结论1、混凝土强度所测混凝土现龄期强度均符合设计及相关技术规范的要求。
2、钢筋保护层厚度所测钢筋保护层厚度均符合设计及相关技术规范的要求。
以下空白塔楼编号地下室A#副楼楼层基础基础负一层负二层一层二层三层四层----------------------------附表 1 混凝土强度按批评定表构件类别平均值标准差推定区间设计强是否满足（ MPa ）（ MPa ）（ MPa ）度等级设计要求筏板○ -○38.3 1.4135.4～ 36.4C35是1 02 0筏板○ -○37.6 1.0935.5～ 36.1C35是1 1 0梁○ -○37.4 1.0935.3～ 35.8C35是1 12 01 1 037.6 1.3835.0～ 35.7C35是梁○-○1 02 038.1 1.4835.1～ 36.1C35是板○-○138.70.9336.8～ 37.4C35是1 0C50柱52.3 1.0250.2～ 51.0C50是C35柱37.70.7936.1～ 36.6C35是C35墙42.5 1.1140.2～ 41.0C35是C40墙42.90.8541.1～ 41.7C40是137.4 1.5135.1～ 35.9C35是1 01 12 037.5 1.3235.0～ 35.6C35是梁○-○板○ -○38.1 1.5935.0～ 35.8C35是1 02 0板○ -○38.6 1.8035.0～ 36.1C35是1 1 0C50柱54.7 1.2052.1～ 53.1C50是C35柱39.1 1.1536.8～ 37.5C35是C40柱43.00.9141.1～ 41.8C40是C35墙39.00.9937.0～ 37.7C35是C40墙44.3 1.0242.2～ 43.0C40是梁39.8 2.0935.5～ 37.0C35是板37.9 1.1735.3～ 36.4C35是柱48.0 1.3245.0～ 45.5C45是墙44.9 1.1642.1～ 43.5C40是梁39.6 1.3136.9～ 37.8C35是板39.10.8537.3～ 38.1C35是柱48.0 1.4745.0～ 46.0C45是墙44.9 1.38141.7 ～C40是43.4梁38.8 1.2636.2～ 37.1C35是板39.1 1.5535.6～ 37.1C35是柱49.4 2.2345.0～ 46.5C45是墙43.3 1.2040.5～ 41.9C40是梁37.9 1.2835.3～ 36.2C35是----------------------------板38.90.9836.8 ～ 37.7C35是续附表 1塔楼楼层构件类平均值标准差推定区间设计强是否满足编号别（ MPa ）（ MPa ）（ MPa ）度等级设计要求A#四层柱48.8 1.0446.6～47.4C45是45.8 2.2340.4～43.1C40副楼墙是梁43.2 1.4939.7～ 41.5C35是板39.5 1.1237.0～ 38.1C35是一层48.2 1.1645.6～ 46.8C45柱是墙43.2 1.4939.7～ 41.5C40是梁38.6 1.2736.0～ 36.9C35是板38.7 1.1536.1～ 37.2C35是二层柱48.0 1.8143.9～ 45.7C45是C# 主楼墙43.5 1.4440.0～ 41.8C40是38.3 1.3535.5～ 36.5C35梁是板39.5 1.5036.2～ 37.7C35是三层柱48.4 1.7244.5～ 46.2C45是墙43.8 1.7539.6～ 41.8C40是梁38.20.9736.2～ 36.9C35是板40.2 2.3235.0～ 37.3C35是四层柱49.7 1.5546.3～ 47.8C45是墙43.7 1.7539.5～ 41.7C40是以下空白----------------------------附表 2混凝土抗压强度检测结果表塔楼楼层构件类别编号筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础基础基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础墙墙墙墙墙墙墙墙地负墙下二墙室层C50柱C50柱C50柱C50柱C50柱C35柱C35柱C35柱测区混凝土抗压强度换算值现龄期混凝土强度部位（ MPa ）推定值（MPa ）平均值标准差最小值15-16/C-D37.6 1.2036.035.612-13/2/D37.9 1.1636.636.0-F6-7/H-J39.8 1.0538.838.16-7/B-C37.6 1.0236.435.45-6/A-B38.6 1.4137.536.33-4/F-G38.1 1.4934.535.63-4/H-G37.40.9735.935.82-3/C-D37.90.7136.936.78-9/L-J38.40.9036.936.88-9/D-E36.70.8935.535.216-17/L-K38.2 1.1636.936.38-9/A-B37.80.9636.636.28-9/E-F36.80.8236.235.5L/2-339.10.6037.738.1L/6-738.60.6137.637.615-16/L38.70.5537.937.817-18/L39.00.6437.737.91/0A/16-140.3 1.0539.438.6 744.4 1.3042.942.34/J2/D44.10.7642.842.812/D43.80.5442.842.913/C44.60.9243.243.12/F44.8 1.2742.842.72/J54.80.6353.653.83/H54.2 1.4051.351.94/F55.00.6554.053.93/A53.60.6852.352.515/A56.0 1.3354.953.85/F37.4 1.1335.735.56/A40.1 1.3137.737.98/A39.10.5838.738.1续附表 2C35柱6/FC35柱6/B----------------------------38.20.6437.337.138.80.6337.737.8塔楼楼层编号构件部位类别测区混凝土抗压强度换算值（ MPa ）现龄期混凝土强度推定值（ MPa ）地负下二室层C4016/G柱C4015/1/H柱C4010/1/H柱C4010/K柱C409/K柱梁2-3/J梁4-5/J梁7-8/k梁6-7/F梁A-B/3梁7-8/B梁12-13/B梁14-15/A梁17-18/1/B梁18-19/1/A梁16-17/1/B梁G-F/17梁1/D-2/D/15梁8-9/C梁3-4/H梁6-7/K梁A-B/4梁1-2/A梁3-4/A梁5-6/B板6-7/L-J板6-7/G-F平均值标准差最小值43.10.6642.042.042.20.5641.241.342.9 1.1341.641.043.30.3742.442.743.4 1.1541.641.536.60.4536.235.939.00.6038.038.038.2 1.7534.535.336.50.9134.835.037.5 1.4335.235.137.3 1.1334.735.437.20.8735.535.836.50.8735.135.136.60.8135.135.335.70.4234.835.038.8 2.0435.935.437.7 1.2836.235.637.7 1.2436.535.737.5 1.2835.435.436.90.9435.835.437.4 1.1835.835.538.3 1.7336.235.537.8 1.3336.235.637.9 1.7035.835.136.60.9335.435.137.50.8236.336.239.6 2.5834.135.4板6-7/B-C 板8-9/J-H 板8-9/D-E 板8-9/A-B 板16-17/L-K 板16-17/G-F板14-15/F-2/D板9-10/K-1/H 续附表 2塔楼楼构件部位编号层类别负板8-9/L-J二板8-9/E-F层板8-9/A-B墙14-15/1/OA墙2/11-1/11/L墙1/1/OA-A墙7-8/L墙1/D-E墙4/J墙2/F 地墙2/E下负墙2/D室墙4/A 一C502/J层柱C503/H柱C504/F柱C5011/A柱C5015/E柱C357/K柱C356/K ----------------------------38.4 1.6635.135.736.40.5535.535.537.9 1.2835.935.937.9 1.2136.435.937.20.9036.335.737.3 1.1935.135.339.9 2.9534.835.040.60.4839.839.8测区混凝土抗压强度换算值现龄期混凝土强度（ MPa ）推定值（MPa ）平均值标准差最小值38.80.8437.437.438.30.3837.537.738.60.4637.937.841.80.7540.040.643.3 1.4940.540.842.10.3841.641.542.8 1.1640.840.942.40.8741.241.043.50.4643.542.742.70.2942.342.242.80.5741.641.943.60.6742.842.541.10.4440.340.452.7 1.0451.251.052.50.7951.051.252.60.6251.551.651.40.5750.550.552.7 1.3051.550.637.9 1.1335.536.037.90.8035.936.6柱C355/H 柱C356/1/H柱C355/F 柱C356/A 柱C355/C 柱C356/C 柱梁6-7/F 梁A-B/3梁7-8/B 梁12-13/B 梁14-15/A 梁17-18/K 梁17-18/1/H 梁15-16/G 梁G-F/17梁1/D-2/D/15续附表 2塔楼楼层构件部位编号类别梁6-7/F梁A-B/3梁7-8/B梁3-4/A梁5-6/B 地负梁2-3/J 下一梁4-5/J 室层梁6-7/J梁4/L-J梁6/G-H板6-7/L-J板6-7/G-F板6-7/B-C ----------------------------37.30.6536.236.237.50.8935.936.037.40.7136.236.237.80.8736.236.437.80.5336.936.937.90.6036.636.938.6 1.5536.336.137.30.8335.235.937.4 1.1235.535.637.30.8636.635.937.00.8335.935.637.80.9836.936.237.10.6536.336.036.80.6936.235.736.70.7735.835.437.9 1.2136.535.9测区混凝土抗压强度换算值（MPa）现龄期混凝土强度推定值（ MPa ）平均值标准差最小值36.90.5635.836.038.6 1.9036.935.537.10.7236.235.938.1 1.2636.536.037.6 1.0536.535.938.4 1.9336.135.237.8 1.5535.835.337.3 1.2436.235.337.1 1.1136.235.337.7 1.3036.535.638.7 1.6936.435.938.3 1.4634.835.936.20.2635.735.8A#副一层楼续附表 2塔楼楼层编号一层A#副楼二层板8-9/J-H板8-9/D-E板8-9/A-B板16-17/L-K板16-17/G-F14-15/F-2板/D9-10/K-1/板H板8-9/L-J板8-9/E-F板8-9/A-B梁2-3/G梁3-4/G梁3/G-F梁1/A-B梁2/A-B板3-4/F-G板1-2/A-B板2-3/B-C墙1-2/G墙2/G-F柱1/J柱2/H柱3/G构件部位类别柱4/E柱3/D梁3/B-C梁1/B-C梁3/G-F梁1/A-B梁2/A-B----------------------------37.9 1.1136.436.138.20.8336.936.839.40.9037.837.938.90.8737.837.539.1 1.0336.937.437.9 1.1736.036.038.70.5938.237.739.00.8638.237.638.50.7637.437.238.80.9137.437.343.3 1.3741.341.038.90.6637.737.838.80.8037.037.538.6 1.3736.336.339.2 1.1138.137.437.60.6836.836.537.30.4936.836.538.8 1.5436.336.344.4 1.2443.342.345.30.8344.143.945.30.1645.245.248.4 1.9246.145.248.90.8348.047.5测区混凝土抗压强度换算值现龄期混凝土强度（ MPa ）推定值（MPa ）平均值标准差最小值49.4 1.3348.547.248.0 1.9245.045.539.90.7138.538.740.4 2.1836.336.838.9 1.0837.037.139.00.6637.737.939.80.7938.938.5板3-4/F-G38.9 1.2837.436.81-2/A-板B39.40.4638.738.6三层四层续附表 2塔楼楼层编号A#副四层楼板墙墙柱柱柱柱柱梁梁梁梁梁板板板墙墙柱柱柱柱柱梁构件类别梁梁梁梁板板2-3/B-C1-2/G2/G-F1/J2/H3/G4/E3/D2-3/G3-4/G3/G-F1/A-B2/A-B3-4/F-G1-2/A-B2-3/B-C1-2/G2/G-F1/J2/H3/G4/E3/D2-3/G部位3-4/G3/G-F1/A-B2/A-B2-3/C-D3-4/C-D----------------------------39.10.5538.338.243.0 1.0741.241.246.6 1.2443.543.647.6 1.0646.245.947.70.5146.646.947.40.8445.846.049.4 2.4545.445.547.80.9946.846.237.9 1.3038.437.639.5 1.0938.037.738.7 1.2236.036.738.00.5537.037.137.80.8436.336.438.2 1.7435.335.340.2 1.2038.538.238.80.9637.337.243.8 1.4142.841.542.80.6542.041.749.6 1.9247.946.448.50.9947.146.951.4 3.1948.546.247.60.5146.646.850.0 1.587.147.438.0 1.2435.936.0测区混凝土抗压强度换算值（MPa）现龄期混凝土强度推定值（MPa ）平均值标准差最小值39.0 1.3437.036.837.4 1.2835.835.338.3 1.0936.636.537.10.6836.236.039.2 1.3337.337.039.10.9637.337.5一层C#主楼二层续附表 2塔楼楼层编号C#主二层楼----------------------------板2-3/B-C38.50.2838.338.0墙2/G-F45.3 1.2043.743.3墙2/E-F46.3 2.9344.141.5柱3/G48.50.4347.947.8柱4/G49.2 1.1248.347.4柱3/E48.60.4847.947.8柱4/F48.40.5047.947.6柱4/C49.1 1.8245.046.1柱10/F47.80.6947.046.7柱11/F47.9 1.2646.345.8柱10/E48.9 1.2647.646.8墙11-12/1/B42.70.9541.541.1墙12-13/1/B43.8 1.7541.640.9梁10/D-E40.00.9138.138.5梁10/D-C38.7 1.4036.336.4梁10/B-C36.30.4135.735.6梁12-13/A36.30.3535.735.7梁12-13/B38.6 1.0136.336.9板12-13/F-G40.0 1.2938.337.9板11-12/A-B39.10.9637.537.5板12-13/B-C39.4 1.0237.937.7柱10/B47.30.8246.646.0柱15/B47.00.6446.245.9柱13/F49.6 2.2445.445.9墙13-14/1/B44.6 1.2642.542.5墙12-13/1/B42.40.4042.041.7梁10/D-E39.2 1.5238.136.7构件测区混凝土抗压强度换算值现龄期混凝土强度部位（ MPa ）类别推定值（ MPa ）平均值标准差最小值梁10/C-D39.1 1.5137.036.6梁12-13/A38.7 1.0936.936.9梁12-13/B38.90.7537.037.1梁14-15/C37.70.8936.636.2板12-13/A-B39.40.9737.337.8板13-14/A-B38.2 1.3136.336.0----------------------------板12-13/C-D38.30.7537.137.1柱10/F47.90.9947.146.3柱11/F47.1 1.0646.245.4柱10/E50.0 1.5447.347.5墙13-14/1/B44.0 1.8342.441.0墙12-13/1/B43.6 1.7442.440.7梁10/D-E37.80.7437.336.6三层梁10/C-D37.60.9035.936.9梁12-13/A39.6 2.0136.636.5梁12-13/B37.40.3437.036.8梁14-15/C38.50.5537.737.6板12-13/F-G39.7 1.8938.136.6板11-12/A-B39.00.9237.437.5板12-13/B-C39.9 1.5338.337.4柱10/B48.9 1.2046.746.9柱15/B50.6 1.7047.947.8柱13/F49.7 1.3646.947.5墙13-14/1/B42.20.6341.641.2墙12-13/1/B45.2 1.0843.643.4梁10/D-E38.40.9737.036.8四层梁10/D-C37.60.6336.636.6梁10/B-C37.60.8435.536.2梁12-13/A38.50.9336.637.0梁12-13/B38.60.9237.737.3板12-13/F-G40.20.7739.238.9板11-12/A-B37.8 1.8735.939.0板12-13/B-C42.60.9141.341.1附表 3地下室混凝土梁钢筋保护层厚度检测结果表构件测点平均检测值（mm ）设计值允许偏差层数轴线位置123456（mm ）（mm ）4/A-B17232719--25+10/-71-2/A16212730252425+10/-7负二层3-4/A18212029--25+10/-7 5-6/B26233129--25+10/-72-3/J21252423--25+10/-7----------------------------构件测点平均检测值（mm ）层数轴线位置123456 16-17/1/H2529313529-16-17/G2835382629-16-17/K2531383236-18/L-K26232731--18/G-F3126283532342-3/J19302122--2-3/H31252620--2-3/G2*******--4/G-H23293119--2-3/E26231918--8-7/B17212328--2-3/J16212025--4-5/H22262123--5/G-H24282621--4/L-J20242223--负一层2-3/D2*******--2-3/L31252319--2/A-B19212331--3/A-B19213031--14-15/C21192631--2-3/H23212826--2-3/G2*******--续附表 3构件测点平均检测值（mm ）层数轴线位置1234566/D-E2321283120-负一层2-3/E23261921--2/G-H31222328--设计值（mm ）30303030302525252525252525252525252525252525设计值（mm ）252525允许偏差（mm ）+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7+10/-7允许偏差（mm ）+10/-7+10/-7+10/-7----------------------------层数备注层数负二层负一层续附表 4构件测点平均检测值（mm ）设计值允许偏差轴线位置123456（mm ）（mm ）检测结果：测点 126 个；合格点 122个；合格点率 96.8 ﹪。
