机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
四、表示机件的图样画法4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第66～66页习题2345题号：题号：678910111213a 13b 13c 13d题号：1415162021222317181914.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：242526272829303135323334题号：题号：1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。
2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。
3.完成主视图（全剖视）和左视图（半剖视）。
4.完成主视图（半剖视）和左视图（半剖视）。
5.作左视图（全剖视）。
6.作左视图（全剖视）。
7.作主视图（全剖视）。
8.完成主视图（半剖视）并作左视图（全剖视）。
9.作主视图（全剖视）。
四、表示机件的图样画法 4.2 全剖视图和半剖视图10.作左视图（全剖视）。
*11.作主视图（半剖视）。
*12.作左视图（全剖视）。
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（a）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（b）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（c）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

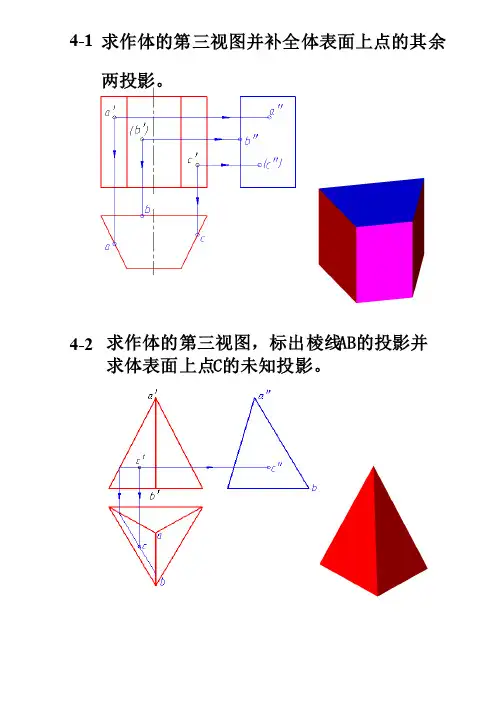

4 -14 -24 -34 -44 -54 -64 -74 -84 -94 -104 -114 -124 -134 -144 -154 -164 -174 -184 -194 -204 -214 -224 -234 -244 -254 -264 -274 -284 -294 -304 -314 -32 4 -334-1 求线段AB 的实长及其对V ，H 面的投影。
VHX oa 'b 'baa 'b 'βαb 'a 'abBA αβo xV 分析作图①作新轴平行于ab ②变换水平投影ab b '1a '1③作新轴平行于a 'b '④变换正面投影a 'b '直线与H 面的夹角是在以直线的实长为斜边，以直线的水平投影长、直线的Z 轴坐标差为两直角边构成的三角形内，实长斜边与水平投影长所夹的角。
直线与其它投影面的夹角请自行推论。
4-2 在线段AB 上有一点C ，AC = 20㎜，求作点C 的两面投影。
VHX oa 'b 'ba实长分析作图cc '直线上两点间的距离要在反映真实长度的图中量取。
当直线是投影面的平行线时，在所平行的投影面上的投影反映实长．4-3 已知线段AB 的长度为40mm ，求ab 。
V HX oa 'b 'abb 1a 1分析作图直线的长度要从反映真实长度的图中量取。
将一般位置直线变换为投影面的平行线需要一次变换。
由于正面投影是已知的，因此将正面投影作为保留投影是简便的方法。
4-4 求作△ABC 的实形。
V HX o a 'b 'ac 'cba '1c '1b '1c '2a '2b '2分析作图由于△ABC是一般位置平面，要反映其实形需将其变换为投影面的平行面。
须两次换面。
第一次将其变成投影面的垂直面，再将其变成投影面的平行面。
四、表示机件的图样画法
4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第
66～66页习题234
5题号：题号：678910111213a 13b 13c 13d
题号：14151620212223171819
14.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）
题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：2425
26272829303135
323334题号：题号：
1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。
2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。
3.完成主视图（全剖视）和左视图（半剖视）。
4.完成主视图（半剖视）和左视图（半剖视）。
5.作左视图（全剖视）。
6.作左视图（全剖视）。
7.作主视图（全剖视）。
8.完成主视图（半剖视）并作左视图（全剖视）。
9.作主视图（全剖视）。
四、表示机件的图样画法 4.2 全剖视图和半剖视图
10.作左视图（全剖视）。
*11.作主视图（半剖视）。
*12.作左视图（全剖视）。
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（a）
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（b）
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（c）
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（d）
14.改正剖视图中所画波浪线的错误。
15.在主、俯视图上取适当的局部剖视。
16.在主、左视图上取适当的局部剖视。
17.在主、左视图上取适当的局部剖视，并在俯视图位置画A-A全剖视图。
18.作左视图并在其上取适当的剖视。
19.作主视图并在其上取适当的剖视。
20.作主视图，在其上取A-A旋转剖（画在中间的图上）。
21.作左视图，在其上取A-A旋转剖。
22.作主视图，在其上取A-A阶梯剖。
23.作俯视图取适当的阶梯剖，将A-A未剖到的孔表示出来。
*24.作A-A斜剖的全剖视图，并作B-B全剖视图。
*25.作左视图，在其上取A-A复合剖。
四、表示机件的图样画法 4.5 徒手画轴测剖视图
26.
27.
28.
29.
30.作移出断面图，将通孔和键槽表示清楚。
31.在主视图上取半剖视，并作A-A移出断面图。
32.作A-A移出断面。
33.将主视图改为全剖视图，将俯视图改为A-A半剖视图（画在右边细线图上）。
34.作顶视图。
35.作前视图，在其上作A-A剖视并作标注。
