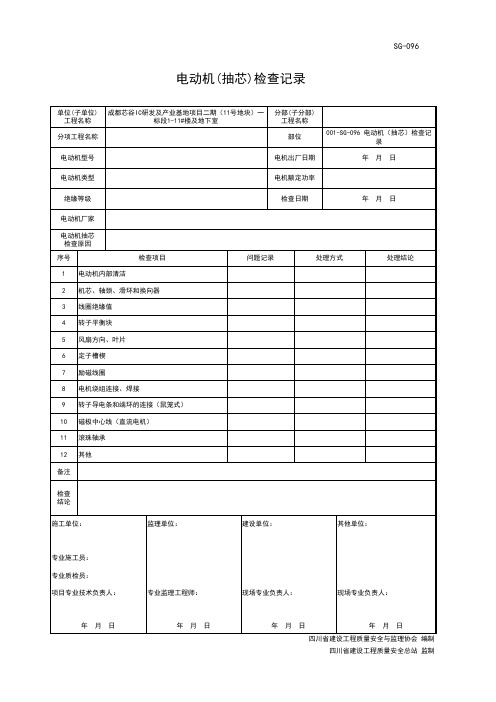

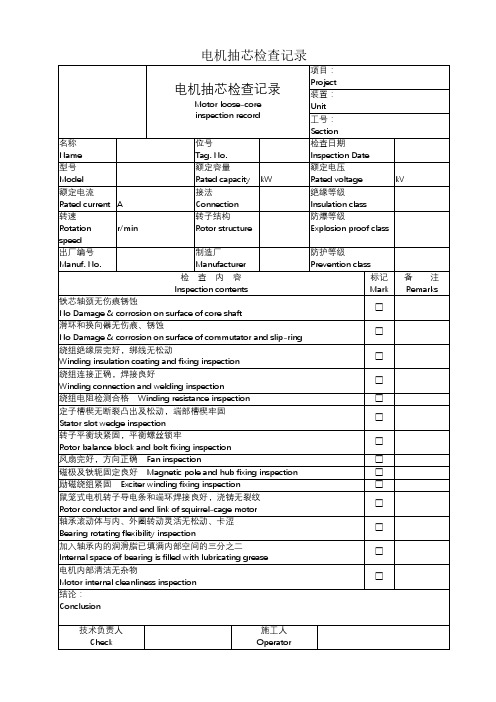

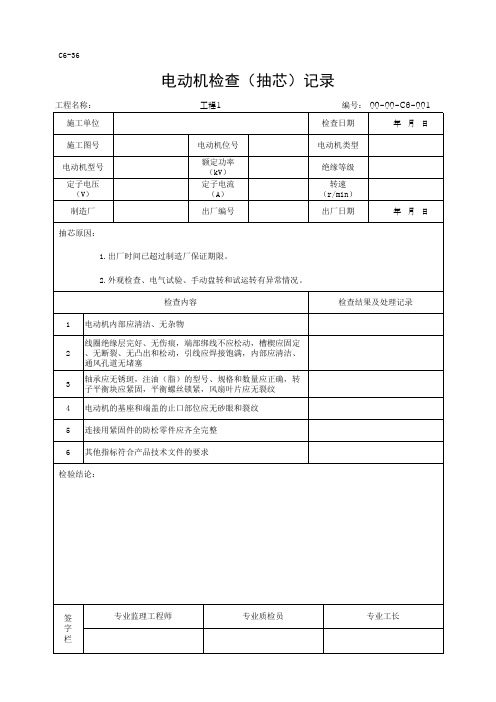

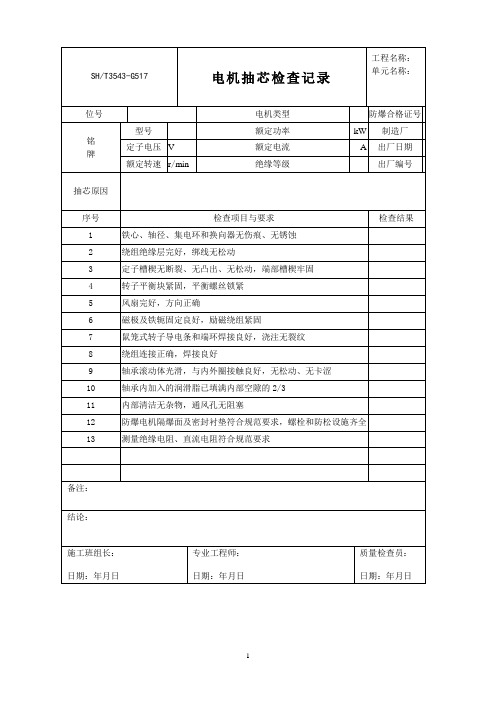

电动机抽芯检查记录

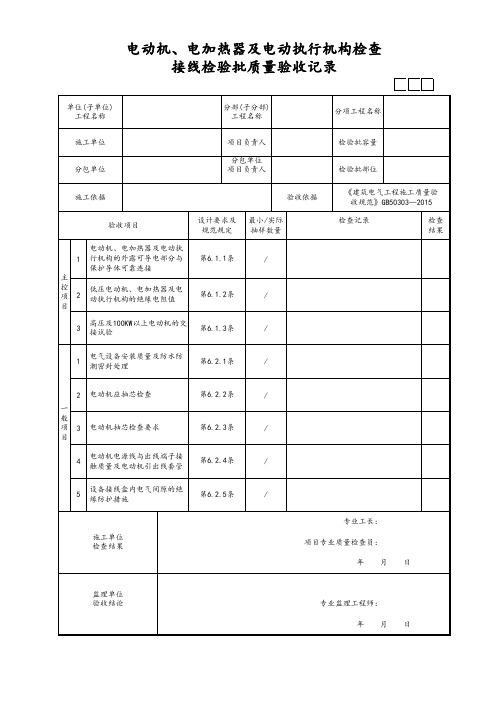

SH/T 3503-J502 交流电动机安装检验与空载运行记录工程名称：GDL项目电气安装工程单元名称：电机安装检验位号拖动机械名称铭牌型号额定功率kW 出厂日期检查内容与要求检查结果电动机及接线铭牌参数、防爆类型、级别、组别等符合设计文件接线盒内接线正确、紧固，绝缘件完好，电气间隙和爬电距离符合规范要求防爆接线盒的隔爆面及进线密封符合要求，螺栓和防松设施齐全、可靠电动机及其起动设备已按规定接地测量定子绕组的绝缘电阻MΩ集电环表面清洁、光滑，刷架、刷握及电刷安装符合规范要求轴承润滑脂（油）及填充量符合产品技术文件规定转子盘动灵活，无碰卡声电路短路保护设备整定值符合设计文件要求过载保护设备整定值符合设计文件要求主回路绝缘电阻MΩ控制回路绝缘电阻MΩ控制、保护和联锁回路模拟操作，其功能符合设计文件要求空载运行定子电流 A 转子电流 A 双倍振幅值mm 电机温度℃轴承温度负荷端：℃；非负荷端：℃运行时间h 运行日期年月日环境温度℃检验结论：建设/ 监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：日期：年月日E.2 SH/T3503－J502“交流电动机安装检验与空载运行记录”用于同步电动机和异步电动机，对于1000V及100kW以下的鼠笼电动机只填写此记录，不再填写交流电动机试验记录，故记录中列有“测量定子绕组的绝缘电阻”栏，绝缘电阻应在电动机接线前测量，下列栏目按说明填写：——“轴承润滑脂（油）及填充量符合产品技术文件规定”栏，既不拆卸端盖也不更换润滑脂时，此栏填写“－”；当拆卸端盖只更换润滑脂，而不进行电机抽芯检查时填写此栏，并写明润滑脂牌号，但不再填写电机抽芯检查记录；——“短路保护设备整定值符合设计文件要求”和“过载保护设备整定值符合设计文件要求”栏，在“检查结果”栏中填写设备名称（如低压断路器、熔断器、热继电器、过流继电器）及整定值；——“主回路绝缘电阻”、“控制回路绝缘电阻”系指空载运行前测量线路连同电动机或控制设备的绝缘电阻值；——“轴承温度”栏应填写实测温度值，而非负荷端因有风扇罩无法测量时，填写“－”；——“双倍振幅值”栏应填写同步转速下的实测数值。
