开关柜为什么叫成套配电装置

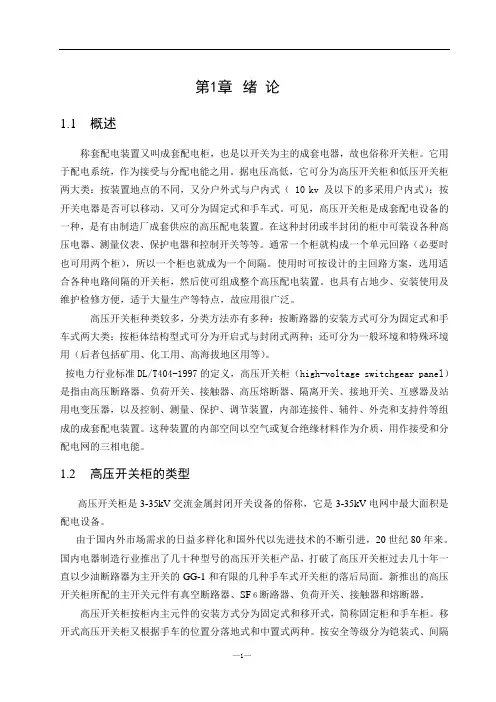

第1章绪论1.1概述称套配电装置又叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。

它用于配电系统，作为接受与分配电能之用。

据电压高低，它可分为高压开关柜和低压开关柜两大类：按装置地点的不同，又分户外式与户内式（ 10 kv 及以下的多采用户内式）；按开关电器是否可以移动，又可分为固定式和手车式。

可见，高压开关柜是成套配电设备的一种，是有由制造厂成套供应的高压配电装置。

在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。

通常一个柜就构成一个单元回路（必要时也可用两个柜），所以一个柜也就成为一个间隔。

使用时可按设计的主回路方案，选用适合各种电路间隔的开关柜，然后使可组成整个高压配电装置。

也具有占地少、安装使用及维护检修方便，适于大量生产等特点，故应用很广泛。

高压开关柜种类较多，分类方法亦有多种：按断路器的安装方式可分为固定式和手车式两大类；按柜体结构型式可分为开启式与封闭式两种；还可分为一般环境和特殊环境用（后者包括矿用、化工用、高海拔地区用等）。

按电力行业标准DL/T404-1997的定义，高压开关柜（high-voltage switchgear panel）是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。

这种装置的内部空间以空气或复合绝缘材料作为介质，用作接受和分配电网的三相电能。

1.2高压开关柜的类型高压开关柜是3-35kV交流金属封闭开关设备的俗称，它是3-35kV电网中最大面积是配电设备。

由于国内外市场需求的日益多样化和国外代以先进技术的不断引进，20世纪80年来。

国内电器制造行业推出了几十种型号的高压开关柜产品，打破了高压开关柜过去几十年一直以少油断路器为主开关的GG-1和有限的几种手车式开关柜的落后局面。

新推出的高压开关柜所配的主开关元件有真空断路器、SF６断路器、负荷开关、接触器和熔断器。

高低压成套配电装置知识高低压成套配电装置,又称成套开关设备或开关柜。

是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备，它用于配电系统，作接受与分配电能之用。

对线路进行控制、测量、保护及调整。

主要有高、低压开关柜，箱变等1. 开关柜的特点(a) 开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。

(b) 开关柜独立性好，能有效的防止因电路等故障使事故扩大。

(c) 开关柜联锁比效比较可靠、全面、安全性能高。

(d) 便于运输和安装。

(e) 能与微机结合，实现自动化管理。

(f) 开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接地。

2. 开关柜的分类(a) 按柜体的结构特点分为开启式和封闭式两种。

开启式柜体结构简单，造价低，一次元件之间一般不隔开，母线外露。

封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的安全，可以防止事故的扩大，但造价要高。

(b) 按一次电器元件固定的特点分为固定式和手车式。

固定式柜体一次元件安装完后，位置是不动的，但检修较为不便，而手车式的柜体断路器及操动机构全部在手车上（有时包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。

(c) 按电压等级分为低压、及高压开关柜(d) 按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温热带、高原型）3. 柜体3.1柜体外形尺寸的允许偏差见表7（等于JB/T6753.4中4.1表1的A级）表7 柜体外形尺寸的允许偏差3.2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。

其差值见表8表8 结构间隙差3.3面板、侧板、门板等板类构件平面度的一般公差，为任意平方米小于3mm。

面板通常小于1.5mm。

开关柜(switchgear)的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。

一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。

电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。

电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。

这需要报价员平时多看多学多问。

在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。

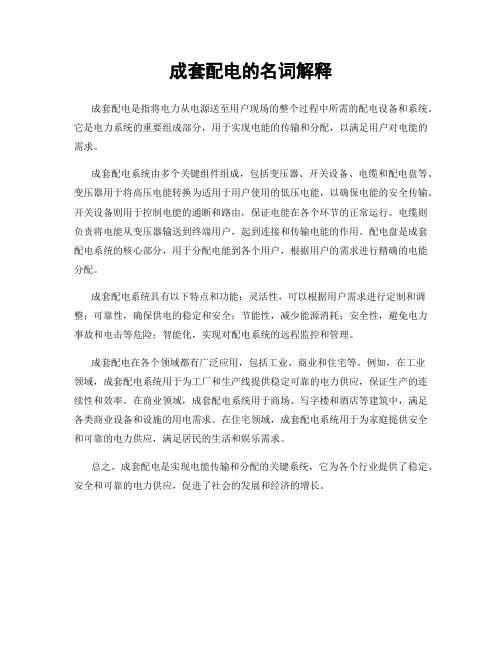

成套配电的名词解释
成套配电是指将电力从电源送至用户现场的整个过程中所需的配电设备和系统。

它是电力系统的重要组成部分，用于实现电能的传输和分配，以满足用户对电能的需求。

成套配电系统由多个关键组件组成，包括变压器、开关设备、电缆和配电盘等。

变压器用于将高压电能转换为适用于用户使用的低压电能，以确保电能的安全传输。

开关设备则用于控制电能的通断和路由，保证电能在各个环节的正常运行。

电缆则负责将电能从变压器输送到终端用户，起到连接和传输电能的作用。

配电盘是成套配电系统的核心部分，用于分配电能到各个用户，根据用户的需求进行精确的电能分配。

成套配电系统具有以下特点和功能：灵活性，可以根据用户需求进行定制和调整；可靠性，确保供电的稳定和安全；节能性，减少能源消耗；安全性，避免电力事故和电击等危险；智能化，实现对配电系统的远程监控和管理。

成套配电在各个领域都有广泛应用，包括工业、商业和住宅等。

例如，在工业
领域，成套配电系统用于为工厂和生产线提供稳定可靠的电力供应，保证生产的连续性和效率。

在商业领域，成套配电系统用于商场、写字楼和酒店等建筑中，满足各类商业设备和设施的用电需求。

在住宅领域，成套配电系统用于为家庭提供安全和可靠的电力供应，满足居民的生活和娱乐需求。

总之，成套配电是实现电能传输和分配的关键系统，它为各个行业提供了稳定、安全和可靠的电力供应，促进了社会的发展和经济的增长。

成套配电柜成套配电柜是一种集中供电和控制设备的重要装置。

它主要由电源配电装置、电力控制装置和保护装置组成，用于将电能分配给各种电气设备和系统，以实现电力供应与控制。

在现代工业、商业、住宅和公共建筑中，成套配电柜发挥着不可替代的作用，为电力系统的正常运行提供了保障。

首先，成套配电柜具有电力分配的功能。

在大型建筑和工厂中，电力需求通常很大，各种设备和系统需要接入电网进行供电。

成套配电柜通过将来自电源的电能分配到不同的支路中，满足各种设备的供电需求。

通过合理的布局和设计，可以确保电能分配均衡和可靠。

其次，成套配电柜还承担着电力控制的任务。

不同的设备和系统具有不同的工作需求，需要进行有效的控制和调节。

成套配电柜通过电力控制装置，实现对电能的开闭、调节和切换，以满足设备的工作要求。

同时，它还提供了对电源的监测和保护，通过电力保护装置及时切断和隔离故障电路，避免电力事故和设备损坏。

另外，成套配电柜具有灵活性和可扩展性。

随着建筑和设备的不断发展和变化，电力供需关系也在不断调整。

成套配电柜可以根据实际需求进行灵活配置和扩展，以适应不同规模和复杂度的电力系统。

无论是新建项目还是现有系统的改造，成套配电柜都能提供定制化的解决方案，满足多样化的需求。

在使用成套配电柜时，需要注意安全和可靠性。

在安装和维护过程中，应遵循相关的标准和规范，确保各个部件的正确安装和接线。

同时，定期进行巡检和维护，及时处理故障和隐患，确保电力系统的持续稳定运行。

此外，应加强对用户的培训和指导，提高其对成套配电柜的正确使用和操作。

总之，成套配电柜是电力系统中不可或缺的一部分。

它具有电力分配、电力控制和电能保护等功能，为各种设备和系统提供可靠的电力供应和控制。

同时，成套配电柜还具有灵活性和可扩展性，能够适应不同规模和复杂度的电力系统需求。

在使用过程中，要注意安全和可靠性，确保电力系统的稳定运行。

1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

配电知识1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

成套开关柜的原理成套开关柜是一种用于控制电力系统的设备，通常由多个电器元件和设备组成。

它是电力系统中的重要组成部分，用于保护和控制电力设备的运行。

下面我将详细介绍成套开关柜的原理。

成套开关柜的原理主要涉及以下几个方面：1. 电力系统保护原理：成套开关柜的主要功能之一是保护电力系统中的设备。

它可以通过采用可调节的熔断器、熔断器、断路器等电力保护装置来实现。

当电力系统中发生过载、短路或地故障时，保护装置会迅速切断电源，以保护电力设备免受损坏。

2. 控制系统原理：成套开关柜通常用于控制电力系统中的设备操作。

它可以通过接触器、继电器、控制开关等设备来实现。

这些设备可以用来控制电力设备的启动、停止、切换以及其他操作。

通过合理设置电路和控制元件，可以实现电力设备的灵活控制和操作。

3. 电气连接原理：成套开关柜中的设备和元件之间需要进行良好的电气连接，以确保正常的电力传输和操作。

电气连接原理包括接线方式、接线规范、接地原理等。

在进行连接时，需要遵循相关的电气安装规范和标准，确保电力系统的安全可靠运行。

4. 人机工程学原理：成套开关柜的设计应考虑人机工程学原理，以提高操作者的舒适度和操作效率。

例如，开关柜的高度、布局、标识等应符合人体工程学要求，方便操作者进行操作和维护。

此外，开关柜的维护和维修工作也应考虑到人机工程学原理，减少维修过程中的劳动强度。

5. 环境保护原理：电力设备通常需要安装在特定的环境条件下工作，例如温度、湿度、腐蚀等，而成套开关柜应能够在这些条件下正常工作。

为了保护开关柜和电力系统的安全和可靠运行，需要采取相应的环境保护措施，如防尘、防潮、防腐蚀等。

6. 信息传输原理：成套开关柜通常与其他设备和系统进行信息传输，例如与监控系统、通信系统、自动化系统等进行数据交互。

为了实现这种信息传输，开关柜需要配备相应的通信接口和采集设备，并采用合适的通信协议和接口技术。

7. 安全原理：成套开关柜在设计和制造过程中应考虑安全原理，以保护操作者和设备的安全。

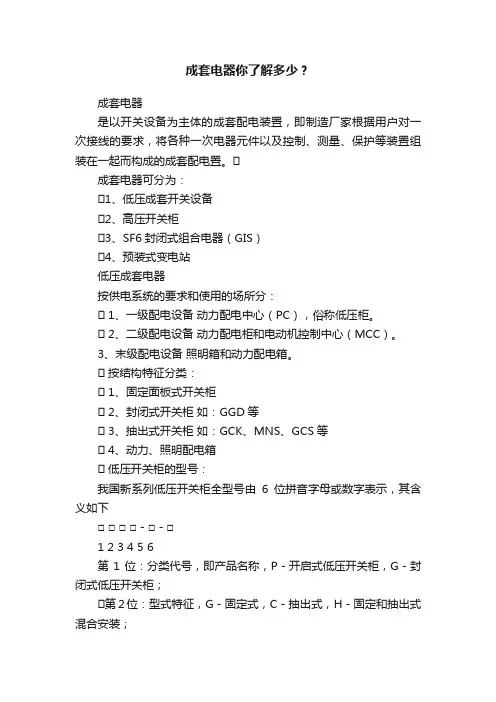

成套电器你了解多少？成套电器是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电置。

成套电器可分为：1、低压成套开关设备2、高压开关柜3、SF6封闭式组合电器（GIS）4、预装式变电站低压成套电器按供电系统的要求和使用的场所分：1、一级配电设备动力配电中心（PC），俗称低压柜。

2、二级配电设备动力配电柜和电动机控制中心（MCC）。

3、末级配电设备照明箱和动力配电箱。

按结构特征分类：1、固定面板式开关柜2、封闭式开关柜如：GGD等3、抽出式开关柜如：GCK、MNS、GCS等4、动力、照明配电箱低压开关柜的型号：我国新系列低压开关柜全型号由6位拼音字母或数字表示，其含义如下□ □ □ □－□－□1 2 3 4 5 6第1位：分类代号，即产品名称，P－开启式低压开关柜，G－封闭式低压开关柜；第2位：型式特征，G－固定式，C－抽出式，H－固定和抽出式混合安装；第3位：用途代号，L（或D）－动力用，K－控制用这一位也可以作为统一设计标志；第4位：设计序号；第5位：主电路方案编号；第6位：辅助电路方案编号。

例：GCK－□－□ 表示封闭、抽出式控制柜GGD－□－□ 表示封闭、固定式动力柜GGDGGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

GGD 型交流低压配电柜适用于发电厂、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

MNS主构架采用C型开口型钢或覆铝锌板冲压成型，为全组装结构，结构紧凑。

装置的各功能室相互隔离，各室的作用相对独立。

抽屉高度的模数为200mm。

GGD型交流低压配电柜适用于发电厂、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

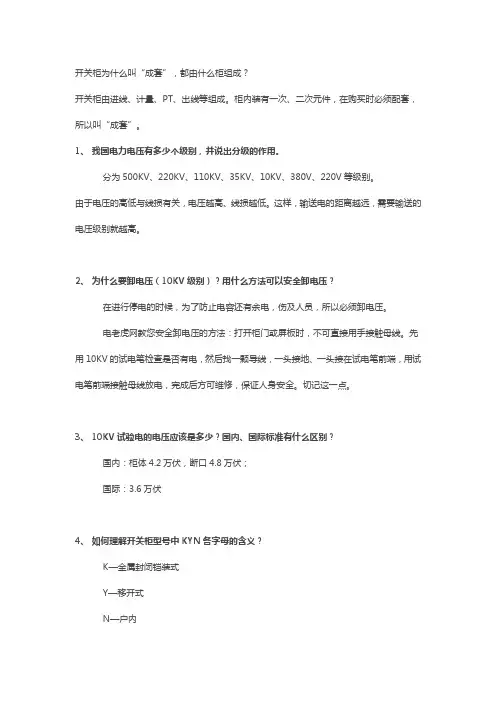

开关柜为什么叫“成套”，都由什么柜组成？开关柜由进线、计量、PT、出线等组成。

柜内装有一次、二次元件，在购买时必须配套，所以叫“成套”。

1、我国电力电压有多少个级别，并说出分级的作用。

分为500KV、220KV、110KV、35KV、10KV、380V、220V等级别。

由于电压的高低与线损有关，电压越高、线损越低。

这样，输送电的距离越远，需要输送的电压级别就越高。

2、为什么要卸电压（10KV级别）？用什么方法可以安全卸电压？在进行停电的时候，为了防止电容还有余电，伤及人员，所以必须卸电压。

电老虎网教您安全卸电压的方法：打开柜门或屏板时，不可直接用手接触母线。

先用10KV的试电笔检查是否有电，然后找一颗导线，一头接地、一头接在试电笔前端，用试电笔前端接触母线放电，完成后方可维修，保证人身安全。

切记这一点。

3、 10KV试验电的电压应该是多少？国内、国际标准有什么区别？国内：柜体4.2万伏，断口4.8万伏；国际：3.6万伏4、如何理解开关柜型号中KYN各字母的含义？K—金属封闭铠装式Y—移开式N—户内5、泄压通道的作用是什么？若万一柜体发生爆炸,将会产生一股强劲的气浪。

这时如果柜顶有泄压通道，则气浪可由顶部排出,而不影响其他部分的正常工作；若无泄压通道，气浪就会向最薄弱的地方冲开。

6、开关柜应装配那些主要一次元件？断路器、触座、避雷器、零序互感器、电流互感器(CT)、电压互感器(PT)、高压熔断器等。

7、环网开关柜的作用是什么？靠什么保护变压器？作用是可带负荷分合闸，他靠高压熔断器来保护变压器。

8、空气绝缘距离的国家标准是多少？相间相对地的空气距离，10KV要求125mm。

9、什么叫绝缘件爬距？高压带电侧至地的、沿绝缘件外表爬行的导通距离叫绝缘件爬距。

10KV要求235mm。

10、用什么方法检查真空开关是否真空？用耐压试验检测。

断口用4.8万伏检测。

电气成套设备及元件知识汇总开关柜就是指按一定得线路方案将一次设备、二次设备组装而成得成套配电装置,就是用来对线路、设备实施控制、保护得,分固定式与手车式,而按进出线电压等级又可以分高压开关柜(固定式与手车式)与低压开关柜(固定式与抽屉式)。

开关柜得结构大体类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,各室之间一般有钢板隔离。

内部元器件包括:母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分:(1)进线柜:又叫受电柜,就是用来从电网上接受电能得设备(从进线到母线),一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜:也叫馈电柜或配电柜,就是用来分配电能得设备(从母线到各个出线),一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜:也叫母线分断柜,就是用来连接两段母线得设备(从母线到母线),在单母线分段、双母线系统中常常要用到母线联络,以满足用户选择不同运行方式得要求或保证故障情况下有选择得切除负荷。

(4)PT柜:电压互感器柜,一般就是直接装设到母线上,以检测母线电压与实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器与避雷器等。

(5)隔离柜:就是用来隔离两端母线用得或者就是隔离受电设备与供电设备用得,它可以给运行人员提供一个可见得端点,以方便维护与检修作业。

由于隔离柜不具有分断、接通负荷电流得能力,所以在与其配合得断路器闭合得情况下,不能够推拉隔离柜得手车。

在一般得应用中,都需要设置断路器辅助接点与隔离手车得联锁,防止运行人员得误操作。

(6)电容器柜:也叫补偿柜,就是用来作改善电网得功率因数用得,或者说作无功补偿,主要得器件就就是并联在一起得成组得电容器组、投切控制回路与熔断器等保护用电器。

一般与进线柜并列安装,可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后,由于电容器组需要一段时间来完成放电得过程,所以不能直接用手触摸柜内得元器件,尤其就是电容器组;在断电后得一定时间内(根据电容器组得容量大小而定,如:1分钟),不允许重新合闸,以免产生过电压损坏电容器。

涨姿势！这些成套电器设备知识你都懂么？一、什么是成套电器成套电器即成套开关设备，它是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。

成套电器可分为：1、低压成套开关设备2、高压开关柜3、SF6封闭式组合电器（GIS）4、预装式变电站二、开关电器的作用：开关电器的主要功能是接通和断开电路，具体功能有：控制、保护、隔离、接地。

1、控制：根据电网或其他电能电路运行需要，把某部分设备或线路投入或退出运行，即在正常负荷电流条件下，接通或断开电路。

具有控制作用的开关电器有：断路器、负荷开关、接触器等。

2、保护：当电力线路或电气设备发生故障时将故障部分从电网快速切除保证电网中的无故障部分正常运行。

具有保护作用的开关电器有：断路器、熔断器、负荷开关等。

3、隔离：退出运行或需要进行检修的电力线路及设备从电网中切除（断开电源）后，还必须可靠地与电源隔离开来，使之与电源形成一个明显的断口，防止在误操作和过电压情况下接通电源，以保证设备和检修人员的安全。

具有隔离作用的开关电器有：高压隔离开关、低压刀开等。

4、接地：泄放掉电力线路和电力设备上的残余电荷、使电力线路和设备保持零电位，以防万一突然来电造成人身安全事故。

具有接地作用的开关电器有：接地开关、接地车、接地隔离开关、三工位负荷开关等。

三、开关电器的主要性能参数：1、额定电压：开关电器在规定的正常使用和性能条件下，能够连续运行的最高电压。

根据国标GB153-1993的规定我国电网的额定电压（系统标称电压）等级有0.22KV/0.38KV/0.38KV/0.66KV、1KV、3KV、6KV、10KV、35KV、66KV、110KV、220KV、500KV等。

按国标GB/T11022的规定，对于额定电压在220KV及以下的系统中的开关电器，其额定电压为系统电压的1.15倍有 3.6KV、7.2KV、12KV等。

高压成套装置（又称高压开关柜）
1.定义：
按肯定线路方案将有关一、二次设备组装而成的一种高压成套配电装置。

特点：一部分电器元件固定于可移动的手车上，另一部分电器元件装置在固定的台架上，是由固定的固定的柜体和可移动的手车组成。

维护便利，平安牢靠，更换断路器简单，占用建筑体积少等。

2)按柜体结构形式分
a.开启式
b.封闭式：包括
防护封闭式；
防尘封闭式；
防低封闭式；
防尘防滴封闭式等；
3)依据一次线路安装的主要元件和用途又可分为
油断路器柜；
负荷开关柜；
熔断器柜；
电压互感器柜；
隔离开关柜；
避雷器柜等。

4)从断路器在柜中放置的形式分
落地式；
中置式。

4.高压开关柜“五防”措施
防止误合、误分断路器；
防止带负荷分、合隔离开关；
防止带电挂接地线；
防止带接地线合闸；防止误入带电间隔。

5.选择
据使用环境和工作条件打算开关柜类型和相应的电气设备。

据变配电所一次电路图的要求并经几个方案的技术经济比较，优选开关柜及其一次方案编号，并确定一、二次设备型号和规格。

结合掌握、计量、爱护和信号等方面要求，选用或自行设计二次接线，并确定二次设备型号和规格。

向厂家订购时，应向厂家供应一、二次电路图纸等有关技术资料。

电气成套设备及元件知识汇总开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

成套电气设备—监造成套电气即成套开关设备，它是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电气元件以及控制、测量、保护等装置组装在一起构成的成套配电装置。

1 成套电气的组成成套电气可分为：低压成套开关设备、中高压开关柜、SF6封闭式组合电气（GIF）、预装式变压器等。

1.1低压成套开关设备1.1.1按供电系统的要求和使用的场所分：（1）一级配电设备动力配电中心（PC），俗称低压柜。

（2）二级配电设备动力配电柜和电动机控制中心（MCC）。

（3）末级配电设备照明箱和动力配电箱。

1.1.2按结构特征和用途分类：（1）固定面板式开关柜（2）封闭式开关柜如：GGD、GGR等。

（3）抽出式开关柜如：GCK、MNS、GCS等。

d、动力、照明配电控制箱。

1.2、高压开关柜1.2.1按柜体结构可分为：（1）半封闭式高压开关柜如：GG-1A。

（2）金属封闭式高压开关柜。

1.2.2按柜内整体结构分：（1）铠装式高压开关柜如：KYN、KGN等（2）间隔式高压开关柜如：JYN等（3）箱式高压开关柜如：XGN等1.2.3按主要元件固定的特点分：（1）固定式（G）；（2）移开式（Y）如：KYN28-12；1.3 SF6封闭式组合电器（GIS）1.4 预装式变电站变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）及其紧固装置。

1.4.1变压器铁芯及其紧固装置变压器铁芯采用优质硅钢片叠装, 硅钢片的主要性能是单位质量的损耗和材料的导磁率,为了便于检测和处理夹件与铁芯的短路缺陷, 铁芯与夹件分别从油箱引出接地。

1.4.2变压器绕组变压器绕组采用铜导线绕制,具有足够的电气强度﹑机械强度﹑耐热能力以及良好的散热条件,为了保证抗短路冲击能力,线圈采用半硬或半硬自粘换位导线,应与耐受突发短路时的机械力相符,并留有一定安全裕度。

2 成套电气的基本技术要求成套电气应具有良好的电气性能、绝缘性能和机械性能，并且动作灵敏，工作可靠性高，能满足动稳定和热稳定的要求。
