配电装置

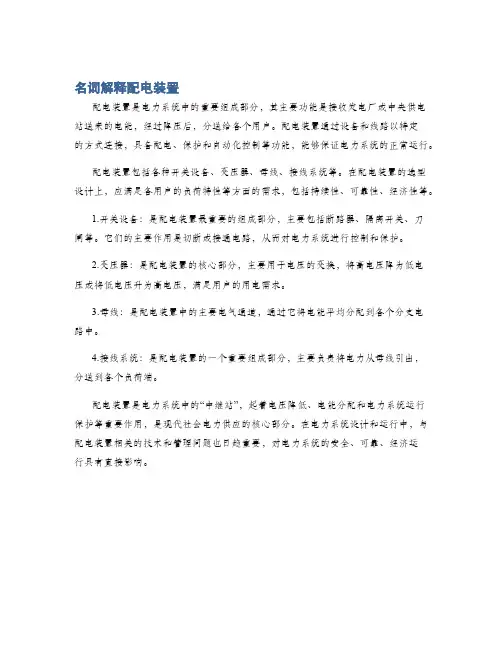

名词解释配电装置
配电装置是电力系统中的重要组成部分，其主要功能是接收发电厂或中央供电站送来的电能，经过降压后，分送给各个用户。

配电装置通过设备和线路以特定
的方式连接，具备配电、保护和自动化控制等功能，能够保证电力系统的正常运行。

配电装置包括各种开关设备、变压器、母线、接线系统等。

在配电装置的选型设计上，应满足各用户的负荷特性等方面的需求，包括持续性、可靠性、经济性等。

1.开关设备：是配电装置最重要的组成部分，主要包括断路器、隔离开关、刀
闸等。

它们的主要作用是切断或接通电路，从而对电力系统进行控制和保护。

2.变压器：是配电装置的核心部分，主要用于电压的变换，将高电压降为低电
压或将低电压升为高电压，满足用户的用电需求。

3.母线：是配电装置中的主要电气通道，通过它将电能平均分配到各个分支电
路中。

4.接线系统：是配电装置的一个重要组成部分，主要负责将电力从母线引出，
分送到各个负荷端。

配电装置是电力系统中的“中继站”，起着电压降低、电能分配和电力系统运行
保护等重要作用，是现代社会电力供应的核心部分。

在电力系统设计和运行中，与配电装置相关的技术和管理问题也日趋重要，对电力系统的安全、可靠、经济运
行具有直接影响。

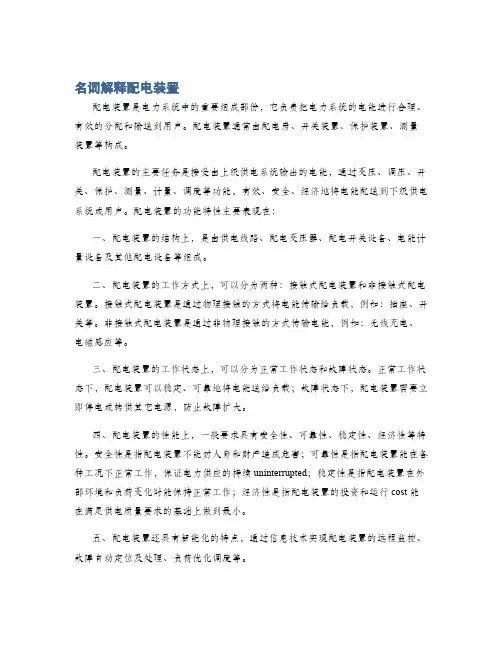

名词解释配电装置
配电装置是电力系统中的重要组成部份，它负责把电力系统的电能进行合理、有效的分配和输送到用户。

配电装置通常由配电房、开关装置、保护装置、测量装置等构成。

配电装置的主要任务是接受由上级供电系统输出的电能，通过变压、调压、开关、保护、测量、计量、调度等功能，有效、安全、经济地将电能配送到下级供电系统或用户。

配电装置的功能特性主要表现在：
一、配电装置的结构上，是由供电线路、配电变压器、配电开关设备、电能计量设备及其他配电设备等组成。

二、配电装置的工作方式上，可以分为两种：接触式配电装置和非接触式配电装置。

接触式配电装置是通过物理接触的方式将电能传输给负载，例如：插座、开关等。

非接触式配电装置是通过非物理接触的方式传输电能，例如：无线充电、电磁感应等。

三、配电装置的工作状态上，可以分为正常工作状态和故障状态。

正常工作状态下，配电装置可以稳定、可靠地将电能送给负载；故障状态下，配电装置需要立即停电或转供其它电源，防止故障扩大。

四、配电装置的性能上，一般要求具有安全性、可靠性、稳定性、经济性等特性。

安全性是指配电装置不能对人身和财产造成危害；可靠性是指配电装置能在各种工况下正常工作，保证电力供应的持续 uninterrupted；稳定性是指配电装置在外部环境和负荷变化时能保持正常工作；经济性是指配电装置的投资和运行 cost 能在满足供电质量要求的基础上做到最小。

五、配电装置还具有智能化的特点，通过信息技术实现配电装置的远程监控、故障自动定位及处理、负荷优化调度等。

配电装置实习报告学院：机电学院姓名：学号：专业：电气工程配电装置是发电厂和变电站的重要组成部分，在电力系统中起着接受和分配电能的任务。

一、配电装置的基本要求1.保证工作人员的安全：设备布置合理清晰，采取必要的保护措施。

2.运行可靠：设备选择合理、故障率低、影响范围小，满足对设备和人身的安全距离。

3.便于操作、巡视和检修。

4.力求提高经济：在保证技术要求的前提下，合理布置、节省用地、节省材料、减少投资。

5.具有扩建的可能：预留备用间隔、备用容量，便于扩建和安装。

二、配电装置的类型按电气设备安装地点可分为：屋内配电装置和屋外配电装置；按组装方式可分为：装配式配电装置和成套式配电装置。

在现场将电器组装而成的称为装配配电装置；在制造厂按要求预先将开关电器、互感器等组成各种电路成套后运至现场安装使用的称为成套配电装置。

按电压等级可分为：低压配电装置（1kV以下）、高压配电装置（1～220kV）、超高压配电装置（330kV～750kV）、特高压配电装置（1000千伏和直流±800千伏）。

三、配电装置的应用在发电厂和变电站中，35KV及以下的配电装置多采用屋内配电装置，其中3~10KV 的配电装置大多采用成套配电装置，110KV及以上的配电装置大多采用屋外配电装置。

对110～220KV配电装置有特殊要求时，如建于城市中心或处于严重污秽地区（如沿海边或工厂区）也可以采用屋内配电装置。

成套配电装置一般布置在屋内，目前我国生产的3～35V的各种成套配电装置，在发电厂和变电站中已被广泛应用，110～1000KV的SF6四、配电装置的有关术语和图1.安全净距：配电装置各部分之间，为了满足配电装置运行和检修的需要，确保人身和设备的安全所必须的最小电气距离，称为安全净距。

在这一距离下，无论是在正常最高工作电压还是在出现内、外过电压时，都不致使空气间隙击穿。

我国《高压配电装置设计技术规程》规定的屋内、屋外配电装置各有关部分之间的最小安全净距，这些距离可分为A、B、C、D、E五类。

配电装置运行规程一、配电装置的基本要求1、配电装置包括母线、刀闸、避雷器、电抗器、电力电缆、架空线、消弧线圈、接地变压器、电容器等设备。

2、配电装置接地部分应良好。

3、天气发生突变时，对室外配电设备应进行重点检查，并注意人身安全。

4、配电装置的选用和装设，不论在正常情况、发生短路或过电压的情况下，均应满足工作条件的要求，尤其须有足够的稳定度，以保证不危及人身安全和周围设备。

5、配电装置的绝缘等级，应与所连接设备的额定电压相配合。

6、同一电网的配电装置，各回路的相序应排列一致。

母线及引下线应分别涂色（屋外软母线、架空线只要求标明相别），相序的色别规定为：A相黄色，B相绿色，C相红色。

7、电缆沟和隧道应无积水、积油和其他杂物。

8、刀闸和相应的开关之间应有联锁装置，以防误操作。

9、配电装置的间隔、门或设备上，应标明其名称和编号，室内应有消防设备和带编号的接地线。

10、所有测量仪表都应有明显的红线，标示电压、电流及功率等的额定值。

11、配电装置不停电的外部检查，应包括下列各项：1）外表清洁，无破裂损伤和放电现象；2）无异常振动，音响正常；3）安全用具和消防设施是否完好；4）各电气接点、接头接触良好，无过热现象；5）门窗是否完整，屋顶是否漏雨，电缆沟洞是否堵塞严密，通风设备是否完好。

6）照明与接地装置是否完好；7）刀闸操作机构、闭锁装置等是否完好；8）信号指示是否正常；9）测量仪表与继电器的运行情况；10）备用设备能否随时投入运行。

二、母线及刀闸运行规定1、母线和刀闸接头处和易发热的地方应定期监测，特殊情况应加强监测，其最高温度不应超过70℃。

2、刀闸的拉合必须在所属开关断开后进行，在倒换母线时，母线开关应在合闸位置。

3、母线及刀闸投入前的检查：1）收回工作票，办理终结，进行交待，拆除临时措施，恢复固定安全措施。

2）各引线接头应牢固，瓷瓶清洁无裂纹，刀闸触头无锈污，无过热，无烧伤痕迹；3）位置指示器应指示正确，操作机构应完整无变形。
