SW 仿真分析

SolidWorks是一款专业的三维CAD设计软件，广泛应用于工程设计、机械设计、产品设计等领域。

在安装SolidWorks软件时，需要安装多个模块，每个模块都有其独特的功能和作用。

本文将对SolidWorks 各个安装模块的功能进行详细说明，以帮助用户更好地了解这些模块的作用，并正确进行软件安装。

一、SolidWorks核心模块SolidWorks核心模块是SolidWorks软件的基础模块，包括SolidWorks CAD（3D建模）、SolidWorks Simulation（仿真分析）、SolidWorks Sust本人nability（可持续性设计）等功能。

具体功能如下：1. SolidWorks CAD（3D建模）：提供强大的三维建模功能，用户可以使用各种建模工具创建复杂的零件和装配体。

2. SolidWorks Simulation（仿真分析）：包括静态分析、动力学分析、疲劳分析等功能，可帮助用户在设计阶段评估产品的性能和稳定性。

3. SolidWorks Sust本人nability（可持续性设计）：提供环境影响评估和生命周期分析工具，帮助用户优化产品设计，降低环境影响。

二、SolidWorks通用模块SolidWorks通用模块包括SolidWorks Toolbox（零件库）、SolidWorks eDrawings（三维文件查看器）、SolidWorks Task Scheduler（任务调度程序）等功能。

具体功能如下：1. SolidWorks Toolbox（零件库）：包含各种标准零件和构件，用户可以直接使用这些零件来快速搭建装配体。

2. SolidWorks eDrawings（三维文件查看器）：用于查看、打印和审核SolidWorks、AutoCAD等多种三维文件格式，方便与他人共享设计数据。

3. SolidWorks Task Scheduler（任务调度程序）：可以自动执行一些重复性任务，如批量转换文件格式、批量更新文件属性等。

仿真分析该项目的仿真分析主要应用的是solidworks2010 这款软件，作品如图1。

图1第一步，我们对零件的尺寸进行的大致的设计，确定零件尺寸的区间为下一步建模做准备。

这是我们产品中最主要的三角行星架的设计图纸。

（图X）图2第二步，根据已有的尺寸对产品进行三维建模，并根据相互之间的几何关系确定一些相配合的尺寸值。

这是该产品中防止小车倒退的棘轮机构的三维设计图（图3）和实际产品中的棘轮结构效果图（图4）。

图3 图4第三步，对产品中的关键零件和构件进行实际受力模拟以及分析，从而确定零件的材料以及最经济合理的尺寸。

产品在最大载重的情况下，我们选用安全因数n st =3，对产品的几个主要受力零件以及构件进行了受力分析。

1•首先是最主要的受力零件三角行星架的静态应力图。

采用的材料为20MnCr5合金钢。

图5三角行星架静态应力图2•第二个是支撑轮子的支架的静态应力图，材料为AISI 4130钢，正火温度为870C屈服强度为460Mpa 。

图6轮子支架的静态应力图i"S|电叫蓬關閣•炉鶴-V"1耳乂萬型霑柠4宦側屯算：^inulat IDILI PTEEE Stmdj图7连接轴的静态应力图_,«老类fc «M画埔旳 -收鬣图-S¥-希应力StrQss:詔彌.旳3. 11^4畫g 冈2, 5^52. 3% 2. CIT& 1. BIT 1. 55ft1 .咖1.斶 a. 7«a o.即□> o.豁i分析结论在安全因数n st =3的条件下，该产品的主要受力零件均满足强度条件，经过优化的尺寸 均能在许用载荷下正常工作。

4•棘轮以及棘爪的静态应力分析。

采用的材料为20MnCr5合金钢。

wwJjM君臺te 崗亞I.R.jft j i- L™* S LniaL4.1 ££ Eixidy“ f646甲帧 Mases(KF*))40]. U]. 3-34 ・4Q1.别2 _ £1.714■ 2»r (M ■241.634ZO].叭 -361.33141.375T4 &右嵐力3 l r«i IJ5? 2 竹VOEL KLstl (HFd IW -I?*ILL 4*L .4 &4 轉 M .4 Lt—►尿毀力:BW。

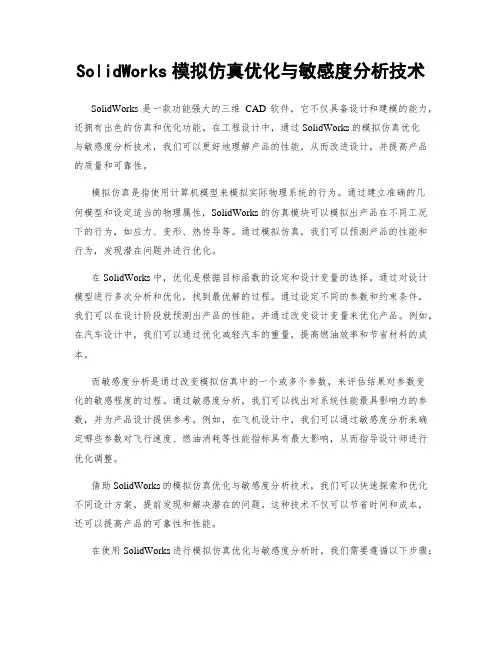

SolidWorks模拟仿真优化与敏感度分析技术SolidWorks是一款功能强大的三维CAD软件，它不仅具备设计和建模的能力，还拥有出色的仿真和优化功能。

在工程设计中，通过SolidWorks的模拟仿真优化与敏感度分析技术，我们可以更好地理解产品的性能，从而改进设计，并提高产品的质量和可靠性。

模拟仿真是指使用计算机模型来模拟实际物理系统的行为。

通过建立准确的几何模型和设定适当的物理属性，SolidWorks的仿真模块可以模拟出产品在不同工况下的行为，如应力、变形、热传导等。

通过模拟仿真，我们可以预测产品的性能和行为，发现潜在问题并进行优化。

在SolidWorks中，优化是根据目标函数的设定和设计变量的选择，通过对设计模型进行多次分析和优化，找到最优解的过程。

通过设定不同的参数和约束条件，我们可以在设计阶段就预测出产品的性能，并通过改变设计变量来优化产品。

例如，在汽车设计中，我们可以通过优化减轻汽车的重量，提高燃油效率和节省材料的成本。

而敏感度分析是通过改变模拟仿真中的一个或多个参数，来评估结果对参数变化的敏感程度的过程。

通过敏感度分析，我们可以找出对系统性能最具影响力的参数，并为产品设计提供参考。

例如，在飞机设计中，我们可以通过敏感度分析来确定哪些参数对飞行速度、燃油消耗等性能指标具有最大影响，从而指导设计师进行优化调整。

借助SolidWorks的模拟仿真优化与敏感度分析技术，我们可以快速探索和优化不同设计方案，提前发现和解决潜在的问题。

这种技术不仅可以节省时间和成本，还可以提高产品的可靠性和性能。

在使用SolidWorks进行模拟仿真优化与敏感度分析时，我们需要遵循以下步骤：1. 建立准确的几何模型：首先，我们需要根据设计要求和参数，使用SolidWorks的建模功能创建一个精确的三维几何模型。

这个模型应该与实际产品的形状和尺寸一致，以确保仿真分析的准确性。

2. 设置边界条件和物理属性：在进行模拟仿真之前，我们需要设置适当的边界条件和物理属性。

Solidworks机构运动仿真与分析SolidworksMotion有限元分析广泛应用于机械、汽车、家电、电子产品、家具、建筑、医学骨科等产品设计及研发。

其作用是：确保产品设计的安全合理性，同时采用优化设计，找出产品设计最佳方案，降低材料的消耗或成本; 在产品制造或工程施工前预先发现潜在的问题; 模拟各种试验方案，减少试验时间和经费; 是产品设计研发的核心技术，SolidworksMotion机构运动仿真与分析机械也被应用于机械设计中。

看板网拥有超过数十年的Solidworks有限元分析项目经验和培训经验。

我们知道，机械制造工业水平的高低直接代表了了该国家或地区的经济、科技、国防等方面水平的高低。

传统的机械设计主要以静态分析、近似计算、经验设计、手工劳动伟特种的设计方法，存在着设计周期长、人为影响因数多、稳定性和可靠性差等一系列问题。

计算机辅助设计在现代机械设计中应用，不仅可以借助一些仿真软件，可以在设计过程中即可分析出机构、设备的薄弱点、干涉区域等等一些传统设计方法无法实现的功能。

还可以有效的缩短设计周期。

Solidworks Motion是一个虚拟原型机仿真工具，对浮渣机械系统能实现全面的动力学和运动学仿真，并可得到系统中零件的作用力、反作用力、速度、加速度以及位移等运动参数。

并且输出结果能以动画、图形以及表格等多种形式表示。

此外，在复杂运动情况下，还能在其他有限元分析软件中输入零部件的复杂载情况，从而能对其结构和强度进行准确的分析。

Solidworks Motion支持同轴心配合、铰链配合、点对点重合配合、锁定配合、面对面的重合配合、万向节配合、螺旋配合、点在轴线上的重合配合、平行配合、垂直配合的配合约束等多种配合。

Solidworks Motion可分别按速度、位移和加速度配合时间、循环角度和角速度可以定义相对简单的运动，另外，该软件也完全支持比如立方样条曲线、线『生曲线、Akima样条曲线，这样就可以定义较复杂的运动。

solidworks的流体仿真案例讲解SolidWorks是一款广泛应用于机械工程领域的三维建模软件，它不仅可以进行零件设计和装配设计，还具备流体仿真功能。

通过SolidWorks的流体仿真模块，用户可以对流体流动、传热和压力等进行分析和预测，从而优化设计方案，提高产品性能。

下面将以SolidWorks的流体仿真案例为例，介绍几个常见的应用场景。

1. 空气流动分析：在汽车、飞机等交通工具的设计中，空气动力学性能的优化非常重要。

通过SolidWorks的流体仿真模块，可以对车身外形、雨刮器、车窗等部件的设计进行模拟和优化，以提高车辆行驶的稳定性和降低空气阻力。

2. 水流动分析：在船舶和水利工程设计中，水流动的分析和优化是必不可少的。

通过SolidWorks的流体仿真模块，可以对船体外形、舵面、螺旋桨等进行模拟和优化，以提高船舶的操纵性和减少能耗。

3. 管道流体分析：在石油、化工、能源等领域，管道系统的设计和优化对于工艺流程的高效运行至关重要。

通过SolidWorks的流体仿真模块，可以对管道系统中的流速、压力和温度等进行模拟和优化，以提高管道系统的流量、降低能耗和减少泄漏风险。

4. 空调系统分析：在建筑设计中，空调系统的设计和优化对于室内舒适性和能源节约至关重要。

通过SolidWorks的流体仿真模块，可以对空调系统的送风口、回风口和管道进行模拟和优化，以提高空调系统的均匀性和节能性能。

5. 风扇设计分析：在电子设备和机械设备中，风扇的设计和优化对于散热和噪声控制非常重要。

通过SolidWorks的流体仿真模块，可以对风扇的叶片形状、叶片角度和转速等进行模拟和优化，以提高风扇的散热效率和降低噪声。

6. 液压系统分析：在工程机械和航空航天设备中，液压系统的设计和优化对于工作稳定性和能源效率至关重要。

通过SolidWorks的流体仿真模块，可以对液压系统中的液压缸、液压泵和液压阀进行模拟和优化，以提高液压系统的工作效率和降低能耗。

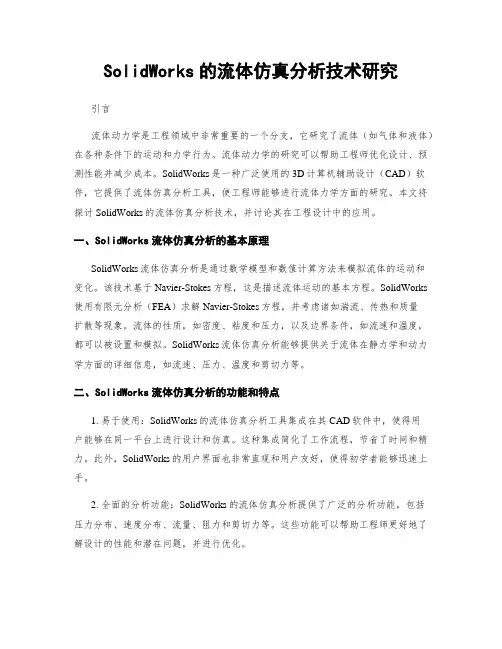

SolidWorks的流体仿真分析技术研究引言流体动力学是工程领域中非常重要的一个分支，它研究了流体（如气体和液体）在各种条件下的运动和力学行为。

流体动力学的研究可以帮助工程师优化设计、预测性能并减少成本。

SolidWorks是一种广泛使用的3D计算机辅助设计（CAD）软件，它提供了流体仿真分析工具，使工程师能够进行流体力学方面的研究。

本文将探讨SolidWorks的流体仿真分析技术，并讨论其在工程设计中的应用。

一、SolidWorks流体仿真分析的基本原理SolidWorks流体仿真分析是通过数学模型和数值计算方法来模拟流体的运动和变化。

该技术基于Navier-Stokes方程，这是描述流体运动的基本方程。

SolidWorks 使用有限元分析（FEA）求解Navier-Stokes方程，并考虑诸如湍流、传热和质量扩散等现象。

流体的性质，如密度、粘度和压力，以及边界条件，如流速和温度，都可以被设置和模拟。

SolidWorks流体仿真分析能够提供关于流体在静力学和动力学方面的详细信息，如流速、压力、温度和剪切力等。

二、SolidWorks流体仿真分析的功能和特点1. 易于使用：SolidWorks的流体仿真分析工具集成在其CAD软件中，使得用户能够在同一平台上进行设计和仿真。

这种集成简化了工作流程，节省了时间和精力。

此外，SolidWorks的用户界面也非常直观和用户友好，使得初学者能够迅速上手。

2. 全面的分析功能：SolidWorks的流体仿真分析提供了广泛的分析功能，包括压力分布、速度分布、流量、阻力和剪切力等。

这些功能可以帮助工程师更好地了解设计的性能和潜在问题，并进行优化。

3. 灵活的建模和网格生成：SolidWorks的流体仿真分析工具支持多种建模技术，如体积建模、曲面建模和薄壳建模。

此外，它还提供了自动网格生成工具，使得用户能够快速生成高质量的网格，从而准确地模拟流体行为。

4. 多物理场耦合：SolidWorks的流体仿真分析还支持多种物理场的耦合。

基于SolidWorks的连杆机构的运动分析与仿真共3篇基于SolidWorks的连杆机构的运动分析与仿真1基于SolidWorks的连杆机构的运动分析与仿真引言机械工程是一门涵盖广泛领域的学科，而其核心是机械设计。

机械设计在现代化社会中具有举足轻重的地位，是实现生产自动化、机械化和数字化的必不可少的手段。

在机械设计中，连杆机构是一种非常重要的机械构件，因其能够将单向的直线运动转换为复杂的曲线运动。

因此，了解和掌握连杆机构的运动特点对于机械工程师和设计师具有非常大的实用价值。

本文将介绍基于SolidWorks的连杆机构的运动分析与仿真。

正文SolidWorks是目前应用最广泛的三维计算机辅助设计(CAD)软件之一，其主要功能是建立三维模型和进行工程分析。

在SolidWorks中，连杆机构是一种常用的机构，在机械设计中有着广泛的应用。

通过 SolidWorks 可以进行连杆机构的建模、运动分析和仿真等全过程，以便更好地理解该机构的运动特点，为机械设计提供便利。

连杆机构是一种具有连杆、销轴和铰链等构件相互连接而成的复杂机械结构。

通过连杆机构可以将旋转运动和直线运动相互转换，实现有效的动力传递和力量转换。

对于机械设计师而言，了解连杆机构的运动特点是非常重要的。

在SolidWorks中，连杆机构的建模首先需要考虑构件的建立。

构件的建立应符合物理规律和机械原理，并使得机构具有合适的运动特性。

比如，在连杆机构中，需要考虑杆件的长度、销轴的直径、铰链的设计等因素。

在建模过程中，需要给予合适的参数设定，从而实现模型的运动模拟。

模型建立完毕后，可进行三维建模、组装和运动仿真。

通过连杆机构的仿真，可以深入地理解机械运动规律和性能特点，为机械设计提供便利。

此外，连杆机构的运动分析也是非常重要的一步。

通过对运动分析的深入研究，可以了解动力学和运动学的相关规律，为机械设计提供依据。

具体地，运动分析包括以下几个方面：速度和加速度分析、运动轨迹分析、力学分析等。

SolidWorks仿真分析发表时间： 2011-6-30关键字: 有限元分析仿真优化SolidWorks替换式研究对于快速评估多个选项很有价值，它可以确定哪一个可能的变化（如果有的话）会对零部件产生最大的影响。

因为特征的组合数可以是无限的，所以对每次迭代及其相应的响应进行记录，这一点很重要—可以避免重复或遗漏。

SolidWorks的用户可以使用“配置”(Configurations) 这一优秀的实用工具来管理替换式研究迭代。

优化是对重量、应力、成本、挠度、自然频率或温度因素进行计算，所有这些都以尺寸、载荷和约束、材料和/或制造要求为条件。

本文考察了优化过程中的一些基本概念、目前可供受“有限元分析”驱动的优化过程使用的工具，然后将着重讲述设计工程师如何在他们的日常工作中取得最好的优化效果。

优化简介十年前，设计工程师开始学习使用有限元分析（finite element analysis，FEA）、计算流体力学（computational fluid dynamics，CFD）和运动仿真等计算机辅助工程（computer-aided engineering，CAE）工具，并将它们作为尽快推出更好的设计的重要手段。

他们相信，借助于这类工具所设计出的零部件、装配体和产品能够经受住有可能加诸其上的最为粗暴的使用。

不过，旨在满足“最坏情况”的产品，对实际操作环境来说可能并非最佳设计。

它们可能会因要满足安全与强度的要求而被过分设计，远超出它们使用目的的要求；或者非常难于制造，成本高昂。

如果设计工程师进一步希望自己设计出的产品就其功能而言是最好、最赢利的，则他们需要将下一个CAE步骤带入产品开发过程中，这就是优化。

设计工程师眼中的优化设计优化可以提高产品的价值，其手段有：提高产品在自身操作环境中的性能；或者减少用来制造产品的材料数量，降低产品的生产成本。

通过加入优化过程，设计工程师能够增进对其产品表现的了解，并对设计加以改进，同时还能不违背从前面已完成的分析中得出的数据。

Solidworks的电路仿真和信号完整性分析技巧Solidworks是一款功能强大的计算机辅助设计 (CAD) 软件，它不仅可以帮助工程师设计机械部件和装配体，还可以进行电路仿真和信号完整性分析。

在本文中，我将为您介绍Solidworks中的一些电路仿真和信号完整性分析的技巧。

在Solidworks中进行电路仿真，可以帮助工程师评估电路的性能、电流和电压分布以及在不同工况下的变化情况。

下面是一些实用的电路仿真技巧：1. 创建电路模型：在Solidworks中，可以使用集成的电路设计工具创建电路模型。

您可以选择所需的元件，并将其连接起来以构建完整的电路。

此外，您还可以设置元件的参数，如电阻、电容和电感等。

2. 应用初始条件：在进行电路仿真之前，您可以设置初始条件，如电容的电荷和电感的电流等。

这将帮助您在仿真过程中获取更准确的结果。

3. 仿真并分析电路：在设置好电路模型和初始条件后，可以开始进行电路仿真。

在仿真过程中，您可以观察电流和电压的变化情况，以及目标元件的性能。

通过分析仿真结果，您可以评估电路的稳定性、功耗和性能。

4. 优化电路设计：基于仿真结果，您可以进行电路设计的优化。

您可以尝试改变元件的数值、添加或删除元件，以实现所需的电路性能。

除了电路仿真，Solidworks还提供了功能强大的信号完整性分析工具。

这些工具可以帮助工程师评估电路的信号传输性能和信号完整性。

以下是一些信号完整性分析的技巧：1. 创建信号线模型：在Solidworks中，您可以创建准确的信号线模型。

这可以包括信号线的长度、宽度和材料等参数。

通过准确建模信号线，您可以更好地评估信号传输过程中的影响因素。

2. 分析信号传输：通过应用适当的信号完整性分析工具，您可以模拟信号在电路中的传输过程。

这将帮助您评估信号的失真、时延和干扰等情况。

可以使用屏蔽效应、功率传输、交叉耦合等分析工具来更全面地分析信号完整性。

3. 优化信号线设计：基于信号完整性分析的结果，您可以优化信号线的设计。

1111
SolidWorks 仿真是一种强大的功能，可以帮助工程师和设计师预测产品在现实环境中的行为和性能。

通过使用 SolidWorks 仿真，你可以进行各种类型的分析，如静态结构分析、动态分析、热分析、流体分析等。

以下是一个使用 SolidWorks 仿真进行静态结构分析的示例步骤：
1. 创建模型：首先，你需要创建或导入要进行仿真的 3D 模型。

可以使用 SolidWorks 的建模工具来创建零件和装配体。

2. 添加材料属性：为模型中的每个零件分配适当的材料属性，如密度、弹性模量和泊松比等。

3. 定义约束和载荷：根据实际情况，定义模型的约束条件和载荷情况。

例如，可以添加固定约束、力、压力或位移等载荷。

4. 划分网格：在进行仿真之前，需要将模型划分成网格。

可以选择不同的网格类型和大小，以满足精度和计算资源的要求。

5. 运行仿真：设置好约束、载荷和网格后，可以运行仿真计算。

SolidWorks 将会计算模型的应力、应变和位移等结果。

6. 查看结果：仿真完成后，可以查看和分析计算结果。

可以使用 SolidWorks 的后处理工具来显示应力云图、变形形状和动画等。

7. 优化设计：根据仿真结果，可以进行设计优化。

例如，可以调整零件的尺寸、形状或材料，以改善结构性能。

通过使用 SolidWorks 仿真，你可以在设计阶段就预测产品的性能，并进行优化，从而减少物理测试的成本和时间。

这有助于提高产品质量、降低开发风险和缩短产品上市时间。

Solidworks的设计校验与仿真技术详解SolidWorks是一款广泛应用于工程设计和制造领域的三维建模软件。

作为一款强大的设计工具，它提供了丰富的校验与仿真技术，用以验证和优化设计的合理性和可行性。

本文将详细介绍SolidWorks的设计校验与仿真技术，帮助读者深入理解和应用这些技术。

设计校验是指通过各种分析和评估手段来验证设计方案的合理性和可行性。

在SolidWorks中，设计校验主要分为几个方面，包括结构分析、流体分析、热传导分析等。

首先，结构分析是设计校验的关键环节之一。

它可以对设计的物体进行应力分析、振动分析、疲劳寿命分析等，以评估产品的强度、刚度和可靠性。

SolidWorks提供了强大的有限元分析（FEA）工具，可以对设计进行虚拟载荷测试，预测和优化产品的性能。

通过选择适当的材料、调整结构参数和优化壁厚等，设计师可以在设计初期就发现和解决一些潜在的问题，提高设计的质量和效率。

其次，流体分析是SolidWorks的另一个重要校验技术。

它可以模拟和分析流体在设计中的运动和作用，并计算流体力学参数，如速度、压力和温度。

借助SolidWorks的流体分析工具，设计者可以评估流体在管道、阀门、泵等设备中的流动特性，发现并优化设计中的瓶颈和不理想之处。

此外，SolidWorks还可以进行空气动力学分析，帮助设计者了解空气流动对物体的影响，优化气流通道和减小阻力，提升产品的性能。

另外，热传导分析是SolidWorks的一个重要应用领域。

它可以模拟和分析热量在设计中的传导和散失，评估产品在不同温度工况下的稳定性和冷却效果。

通过SolidWorks的热传导分析工具，设计者可以优化散热结构、改进冷却方法，确保产品在正常工作温度范围内的稳定性和可靠性。

特别是对于一些高温设备或需要长时间运行的产品，热传导分析非常重要，可以预防过热和故障，提升产品的性能和寿命。

除了上述三个主要方面，SolidWorks还提供了其他各种校验和仿真技术，如运动分析、注塑成型分析、焊接仿真等。

SolidWorks SimulationXpress 为 SolidWorks 用户提供了一容易使用的初步应力分析工具。

SimulationXpress 通过在计算机上测试您的设计而取代昂贵并费时的实地测试可帮助您降低成本及上市时间。

例如，您可能要检查向水龙头施加的力的效果。

SimulationXpress 模拟设计周期，并提供应力结果。

它还会显示水龙头的临界区域以及各区域的安全级别。

根据这些结果，您可以加强不安全区域，并去掉超安全标准设计区域的材料。

SimulationXpress 使用的设计分析技术与 SolidWorks Simulation 用来进行应力分析的技术相同。

SolidWorks Simulation 的产品系列可提供更多的高级分析功能。

SimulationXpress 的向导界面将引导您完成五个步骤，以指定材料、夹具、载荷，进行分析和查看结果。

分析结果的精确度取决于材料属性、夹具以及载荷。

要使结果有效，指定材料属性必须准确描述零件材料，夹具与载荷也必须准确描述零件的工作条件。

SimulationXpress 支持对单实体的分析。

对于多实体零件，您可一次分析一个实体。

对于装配体，您可一次分析一个实体的物理模拟效应。

曲面实体不受支持。

SimulationXpress 向导将引导您完成步骤以定义材料属性、夹具、载荷、分析模型和查看结果。

每完成一个步骤，SimulationXpress 会立即将之保存。

如果您关闭并重新启动 SimulationXpress，但不关闭该零件文档，则可获取该信息。

您必须保存零件文档才能保存分析数据。

下面简要说明 SimulationXpress 用户界面：欢迎标签：允许您设置默认分析单位并指定保存分析结果的文件夹。

在多实体零件中，选择要分析的实体。

在装配体中，选择要分析的零部件并从物理模拟输入载荷。

材料标签：指定材料属性到零件。

夹具选项卡：应用夹具至零件的面。
