运放种类

运放分类工艺
运放按照工艺的分类可以分为以下几种：
1. 单管运放（Single-Ended Amplifier）：只有一个输入信号与一个输出信号的运放，常见的有共射放大器和共源放大器等。

2. 双差分运放（Fully-Differential Amplifier）：有两个输入信号与两个输出信号的运放，常用于高性能模拟信号处理器件中。

3. 运算放大器（Operational Amplifier）：用于数学运算、信号放大和滤波等应用。

4. 功率放大器（Power Amplifier）：能够根据输入信号放大电流或电压的运放，常用于音频和功率放大应用中。

5. 低噪声放大器（Low-Noise Amplifier）：能够在高增益下提供低噪声的运放，常用于射频和通信系统中。

6. 高速放大器（High-Speed Amplifier）：能够在高频率下提供高增益的运放，常用于高速数据传输和信号处理中。

7. 超低功耗放大器（Ultra-Low Power Amplifier）：能够在低功耗下提供放大功能的运放，常用于电池供电的便携设备中。

除了以上分类，运放还可以按照工作原理、结构设计和制造工艺等细分。

不同的分类适用于不同的应用场景和需求。

线性系列（OP、TL、LM、LF系列）型号功能型号功能OP07低失调运算放大器LM318高速运算放大器OP07CZ 低失调运算放大器（工业级）LM319高速运算放大器OP20高精度、微功耗运算放大器LM324通用四运放OP27超低噪声、高精密运算放大器LM331电压、频率/频率、电压转换OP37低噪声精密运算放大器LM334恒流源OP77超低噪声精密运放LM339四比较器TL061低功耗、JFET输入运算放大器LM347四运放TL062低功耗JFET输入双运算放大器LM348四电路通用运算放大器TL064低功耗JFET输入四运算放大器LM35温度传感器TL071低功耗、JFET输入运算放大器LM358低功耗双运放TL072低功耗JFET输入双运算放大器LM361高频差动比较器TL074低功耗JFET输入四运算放大器LM376可调稳压电源TL081通用JFET输入运算放大器LM386声频小功放大器TL082通用JFET输入双运算放大器LM390四电路、最流差动运算放大器TL084通用JFET输入四运算放大LM391十段点级显示驱动器器4LM10CLN 高精度基准电源运放（军品）LM3915十段点级显示驱动器LM101JH 通用可调运算放大器（军品）LM393双电压比较器LM108H高精度运算放大器（军品）LM710CN高频差分电压比较器LM1203三基色视频放大器LM725低漂移高精度运放LM124J四运放（军品）LM733视频放大器LM139J四电压比较器（军品）LM741通用单运放LM158J低耗双运放（军品）LM747通用双运放LM1881N视频同步分离器LM748CN不带补尝的741运放LM193J双电压比较器LM759功率运放LM201宽通用运放（工业级）LM760高速差分比较仪LM208H精密双极单运放（工业级）LM776可编程运放LM211N高精度比较器（工业级）LM777高电压运放LM224J四运放（工业级）LM796HC高电压运放LM231电压、频率转换（工业级）LM833双音频功放LM258N低功耗双运放（工业级）LF13332四常开模护开关LM2851.2V、2.5V精密基准源（工业）LF13333三常开二常闭模拟开关LM2902N四电路、单电源运算放大器LF351JFET输入运算放大器LM2903N双电压比较器LF353JFET输入运算放大器LM2904N双电路、单电源运算放大器LF355LM2907N频率电压转换器LF356JFET输入运算放大器LM2917N频率电压转换器LF357JFET输入运算放大器LM301AN能用宽带运算放大器LF398采样/保持器LM308N单运算放大器LF411低失调、低漂移、JFET输入LM310N电压跟随运算放大器LF412双低失调、低漂移JFET运放LM311P单比较器LF441低功耗、JFET输入运放通用运算放大器型号失调电压mV偏流mA失调电流mA电压漂移μV电压增益V/V共模抑制比dB说明OP07CP0.15760.2100100超低偏移电压OP07DN0.15126 2.510094超低噪声，单路OP27OGP0.14010.81800114超低噪声，单路OP27EP0.180750.41200120超低噪声，单路OP27GP0.180750.41200120超低噪声，单路OP77GP0.15 2.8 2.8 1.22000108单路超低偏移电压OP97FP0.0250.20.10.6200108低功率，单路LM741UA741LM741KH LM741JLH0003C H 3.0200200420K70宽带,大电流输出LH0004CH1.010020430K70高压LH0021CK3.03001003100K70 1.0A大电流输出LH0033CG跟随器LF347550PA25PA10100100四路JFET输入OP*LF351550PA25PA10100100JFET输入OPLF353550PA25PA10100100双路JFET输入LF356性能比通常运放要好*LF358双路小功率差分输入*LF4110.50.6PA20PA108090精密JFET输入OP*LF412 1.00.5PA25PA10150100双路JFET输入OPTL022 5.0200804K60低功率*TL031 0.8-1.594低功耗高精度OP*TL032 0.8-1.594低功耗,高精OP*TL0613-1586低功耗JFET输入OPTL062CN 3.03PA0.5104K80双路,低功率, JFETTL062MJGTL064IN 3.03PA0.5104K80四路，低功率JFE TL070 6.00.20.051050K80低噪声JFETTL071 3.030PA5PA1050K100单路,低噪声JFETTL072 3.030PA5PA1050K100双路,低噪声JFET*TL074 3.030PA5PA10100四路,低噪声JFETTL08015.00.40.2102570双极型JFETTL08115.00.40.21025K80单路JFETTL082MJG6.00.20.11050K80双路双极型JFET TL084CD154000.2102570四路TL08415.00.40.21025K70四路双极型JFET *NE55324100双路低噪声MC1458690双路OP。

集成运放的类型及应用集成运放（即集成式运算放大器）是一种高增益、高输入阻抗以及低输出阻抗的电子放大器，广泛应用于电路设计和信号处理等领域。

下面将详细介绍集成运放的类型及应用。

1. 类型：目前，常见的集成运放有多种类型，包括普通运放、仪表运放、高速运放、低功耗运放等。

普通运放：普通运放是最常见的一种集成运放，具有宽带宽、高增益、高输入阻抗和低输出阻抗的特点。

它的主要应用领域包括信号放大、滤波、理想运算放大器电路设计等。

仪表运放：仪表运放是一种精密运放，具有高共模抑制比、低偏置电流和低噪声的特点。

它的主要应用领域包括电压、电流、温度等测量，以及精密仪器和设备的信号放大等。

高速运放：高速运放是一种具有高增益带宽积（GBW）和快速响应特性的运放，适用于高频信号处理和快速信号放大等应用。

它的主要应用领域包括通信系统、高速数据传输、高速采样和测量等。

低功耗运放：低功耗运放是针对低电源电压和低功耗要求而设计的集成运放。

它可以在低电源电压下正常工作，并具有低静态功耗和低失调电压的特点。

它的主要应用领域包括移动设备、便携式仪器和电池供电系统等。

2. 应用：集成运放作为一种重要的电子器件，在电路设计和信号处理等领域应用广泛。

下面列举一些常见的应用示例：信号放大：集成运放最常见的应用就是信号放大。

通过调整运放的增益，可以将微弱的传感器信号放大到适合后续处理的范围，如压力传感器、温度传感器等。

滤波器：集成运放可以被用来设计各种类型的滤波器，如低通滤波器、高通滤波器、带通滤波器等。

滤波器的设计可以通过选择运放的反馈电阻和电容来实现。

运算放大器电路设计：运算放大器电路是运放最重要的应用之一。

基于运算放大器的电路可以实现加法、减法、乘法、除法、积分、微分等运算，并被广泛应用于模拟电路设计、自动控制系统等领域。

电压和电流测量：仪表运放常用于电压和电流测量。

通过仪表运放的高共模抑制比和低偏置电流特性，可以实现高精度和高稳定性的电压和电流测量。

运算放大器的分类为满足实际使用中对集成运放性能的特殊要求，除性能指标比较适中的通用型运放外，发展了适应不同需要的专用型集成运放。

它们在某些技术指标上比较突出。

根据运算放大器的技术指标可以对其进行分类，主要有通用、高速、宽带、高精度、高输入电阻和低功耗等几种。

1. 通用型通用型运算放大器的技术指标比较适中，价格低廉。

通用型运放也经过了几代的演变，早期的通用Ⅰ型运放已很少使用了。

以典型的通用型运放CF741(mA741)为例，输入失调电压1～2mV、输入失调电流20nA、差模输入电阻2MW，开环增益100dB、共模抑制比90dB、输出电阻75W、共模输入电压范围±13 V、转换速率0.5V/ms。

2. 高速型和宽带型用于宽频带放大器、高速A/D和D/A，高速数据采集测试系统。

这种运放的单位增益带宽和压摆率的指标均较高，用于小信号放大时，可注重fH或fc，用于高速大信号放大时，同时还应注重SR。

例如：CF2520/2525SR＝120V/ms BW·G ＝ 20MHzAD9620SR＝2200V/msfH ＝ 600MHzAD9618SR＝1800V/ms BW·G ＝ 8000MHzOP37SR＝17V/ms BW·G ＝ 63MHzCF357SR＝50V/msBW·G ＝ 20 MHz3. 高精度(低漂移型）用于精密仪表放大器，精密测试系统，精密传感器信号变送器等。

例如：OP177CF7144. 高输入阻抗型用于测量设备及采样保持电路中。

例如：AD549CF155/255/3555. 低功耗型用于空间技术和生物科学研究中，工作于较低电压下，工作电流微弱。

例如： OP22 正常工作时，静态功耗可低至36μW。

OP290 在±0.8V电压下工作，功耗为24μW。

CF7612 在±5V电压下工作，功耗为50μW。

6. 功率型这种运放的输出功率可达1W以上，输出电流可达几个安培以上。

集成运放的分类及应用集成运放（Operational Amplifier, OP-AMP）是一种基本的电子元件，具有非常广泛的应用。

根据性能特点和应用功能的不同，可以将集成运放分为以下几类。

1. 低噪声运放：低噪声运放在信号处理、放大和传输等领域中应用广泛。

这些运放通常具有非常低的输入等效噪声、电压噪声和电流噪声，能够保持信号的高精确度。

它们常用于音频放大器、传感器信号放大、音频电平计等高要求的应用上。

2. 高速运放：高速运放具有快速的频率响应和瞬态响应，可以实现高速信号处理。

这些运放主要应用于高速数据转换、通信、视频处理、宽带放大器等领域。

高速运放还常用于模拟环路控制系统、高速采样和保持电路等。

3. 低功耗运放：低功耗运放适用于需要长时间使用，对电源的耗电量要求较低的应用。

它们通常具有低功耗和低供电电压，能够降低系统的能耗。

这种运放广泛应用于便携式设备、传感器网络、能量收集系统等。

4. 高精度运放：高精度运放能够实现精确的信号测量和放大，具有高精度的增益、低偏移电压、低温漂移等特点。

这些运放适用于精密测量、自动控制、医疗仪器等需要高精度信号处理的应用。

5. 低电压运放：低电压运放适用于低电压供电系统，能够在低电源电压下正常工作。

这些运放通常具有低电源电压、低功耗和低电流功耗等特点。

它们广泛应用于便携式设备、电池供电系统、太阳能电池等。

6. 特殊功能运放：这类运放具有特殊的性能或功能，用于特定的应用。

例如，差分放大器用于抑制共模噪声，比较器用于信号比较和触发，自耦变压器用于隔离输入和输出信号等。

这些特殊功能运放能够满足特定应用的需求。

集成运放广泛应用于各种电路和系统中，包括：- 信号放大和处理：可以将微弱的传感器信号放大到合适的范围，如温度传感器、压力传感器等。

- 运算放大器：可以实现加法、减法、乘法、积分、微分等运算，用于信号处理、滤波和控制电路等。

- 比较器：用于信号比较和触发，常用于开关控制、触发器电路、模拟开关等。

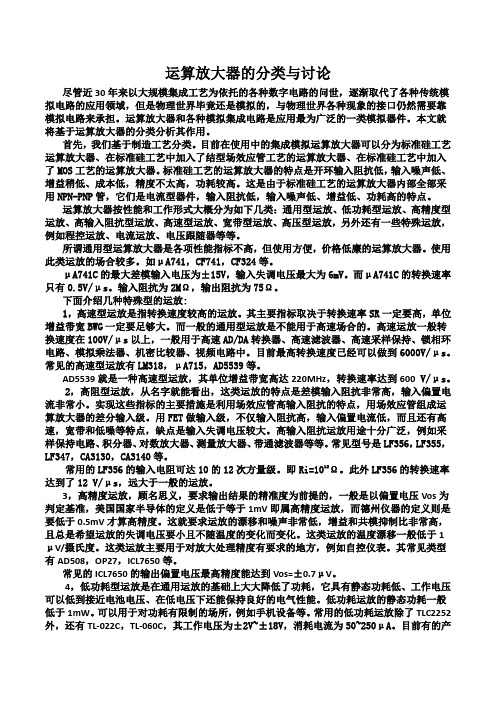

运算放大器的分类与讨论尽管近30年来以大规模集成工艺为依托的各种数字电路的问世，逐渐取代了各种传统模拟电路的应用领域，但是物理世界毕竟还是模拟的，与物理世界各种现象的接口仍然需要靠模拟电路来承担。

运算放大器和各种模拟集成电路是应用最为广泛的一类模拟器件。

本文就将基于运算放大器的分类分析其作用。

首先，我们基于制造工艺分类。

目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了MOS工艺的运算放大器。

标准硅工艺的运算放大器的特点是开环输入阻抗低，输入噪声低、增益稍低、成本低，精度不太高，功耗较高。

这是由于标准硅工艺的运算放大器内部全部采用NPN-PNP管，它们是电流型器件，输入阻抗低，输入噪声低、增益低、功耗高的特点。

运算放大器按性能和工作形式大概分为如下几类：通用型运放、低功耗型运放、高精度型运放、高输入阻抗型运放、高速型运放、宽带型运放、高压型运放，另外还有一些特殊运放，例如程控运放、电流运放、电压跟随器等等。

所谓通用型运算放大器是各项性能指标不高，但使用方便，价格低廉的运算放大器。

使用此类运放的场合较多。

如μA741，CF741，CF324等。

μA741C的最大差模输入电压为±15V，输入失调电压最大为6mV。

而μA741C的转换速率只有0.5V/μs。

输入阻抗为2MΩ，输出阻抗为75Ω。

下面介绍几种特殊型的运放:1，高速型运放是指转换速度较高的运放。

其主要指标取决于转换速率SR一定要高，单位增益带宽BWG一定要足够大。

而一般的通用型运放是不能用于高速场合的。

高速运放一般转换速度在100V/μs以上，一般用于高速AD/DA转换器、高速滤波器、高速采样保持、锁相环电路、模拟乘法器、机密比较器、视频电路中。

目前最高转换速度已经可以做到6000V/μs。

常见的高速型运放有LM318，μA715，AD5539等。

AD5539就是一种高速型运放，其单位增益带宽高达220MHz，转换速率达到600 V/μs。

常用运放芯片运放芯片是一种具有高增益、宽带宽和低功耗的集成电路。

它广泛应用于各种电子设备中，例如放大器、滤波器、模拟计算器、传感器接口等。

常用的运放芯片有很多种，本文将介绍一些常用的运放芯片。

1. LM741：LM741是一种经典的运放芯片，是全球最常用的运放芯片之一。

它具有高增益、宽带宽和低噪声等特点，广泛应用于放大电路和滤波器等领域。

然而，LM741也有一些缺点，例如工作电压范围窄、输入输出阻抗高等。

2. TL082：TL082是一种双运放芯片，具有四个运算放大器，广泛应用于音频放大器和滤波器等领域。

它具有宽带宽、低失真和低功耗等特点，而且价格相对较低，是一种性价比较高的运放芯片。

3. AD620：AD620是一种精密放大器芯片，具有低输入偏置电流和低噪声等特点，可以用于传感器信号放大和测量等应用。

AD620还具有可调增益和温度补偿等功能，适用于多种工作环境。

4. LM358：LM358是一种双运放芯片，具有低功耗和低输入偏置电流等特点，广泛应用于电压比较器、温度测量和信号放大等领域。

LM358的价格低廉，性能稳定，是一种常用的运放芯片。

5. TL074：TL074是一种四运放芯片，具有低功耗和宽带宽等特点，适用于高性能音频放大器和滤波器等应用。

TL074还具有高共模抑制比和低温漂等特性，使其在高精度测量和数据采集中有广泛应用。

6. AD823：AD823是一种超低功耗运放芯片，主要用于心电图（ECG）监测和生物信号放大等应用。

AD823具有低噪声和高共模抑制比，能够提供高质量的生物信号放大，适用于医疗设备和个人健康监测等领域。

以上是一些常用的运放芯片，它们具有不同的特点和应用领域。

根据具体的需求，选择合适的运放芯片可以提高电路性能和系统稳定性。

随着技术的不断进步，新型的运放芯片也将不断涌现，为电子设备提供更高的性能和功能。

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率）大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适（即失调电流，失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、通用型运放2、高阻型运放3、低温漂型运放4、高速型运放5、低功耗型运放6、高压大功率型运放1、通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如3741，LM358 （双运放），LM324及场效应管为输入级的LF356.2、高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140 等3、低温漂型运放在精密仪器、弱信号检测等自动控制仪表中，希望运放的失调电压要小，且不随温度的变化而变化。

低温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、高速型运放在快速A/D及D/A以及在视频放大器中，要求运放的转换速率SR 一定要高，单位增益带宽BWG —定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、从175等。

其SR=50~70V/ms5、低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C, TL-160C等。

6、高压摆大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏，输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达-150V，J A791运放的输出电流可达1A。

各种不同类型的运算放大器介绍董婷076112班一．uA741M，uA741I，uA741C（单运放）高增益运算放大器用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。

这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

目前价格1元/个。

uA741主要参数ABSOLUTE MAXIMUM RATINGS最大额定值ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性二．CA3140 高输入阻抗运算放大器CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。

操作电源电压从4V至36V（无论单或双电源),它结合了压电PMOS晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。

主要运用于单电源放大器在汽车和便携式仪表，有源滤波器，比较器，采样保持放大器，长期定时器，光电仪表，探测器，TTL接口，入侵报警系统，函数发生器，音调控制，电源，便携式仪器。

工作范围为-55 ºC —125 ºC。

目前生产厂家主要是INTERSIL公司和HARRIS公司，报价为：2.7—3元/个。

引脚图三．OP07C运算放大器OP07C是一款低失调低漂移运算放大器。

生产厂家主要有德州仪器公司和AD公司。

这款运算放大器具有非常低的输入失调电压，所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低和开环增益高的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

运放种类
双极型运放：一般输入偏置电流及器件功耗较大，但由于采用多种改进技术，所以种类多、功能强。

CMOS型运放：输入阻抗高、功耗小，可在低电源电压下工作，初期产品精度低、增益小、速度慢，但目前已有低失调电压、低噪声、高速度、强驱动能力的产品。

BiFET型运放：采用双极型管和单极型管混合搭配的生产工艺，以场效应管作输入级，使输入电阻高达以上。

运放有单运放，双运放，四运放之分。

1）单运放：以标识点开始逆时针转1~8
反向输入端：2 同向输入端：3 补偿端：1，5
正负端：7，4 输出端：6
例如：通用型：CF741
低功耗：CF253
高精度型：CF725
高阻型：TL081
高速型：LM318
宽带型：LF351
2）双运放：以标识点开始逆时针转1~8
反向输入端：2，
6 同向输入端：3，5
正负端：8，
4 输出端：1，7
例如：通用型：LM157
高阻型：TL082
宽带型：LF353
低噪声型：NE5532
3）四运放：以标识点开始逆时针转1~7 8~14
反向输入端：2，6，9，
13 同向输入端：3，5，10，13
正负端：4，
11 输出端：1，7，8，14
例如：通用型：LM324
高阻型：TL084
宽带型：LF347
低噪型：OPA4131。
