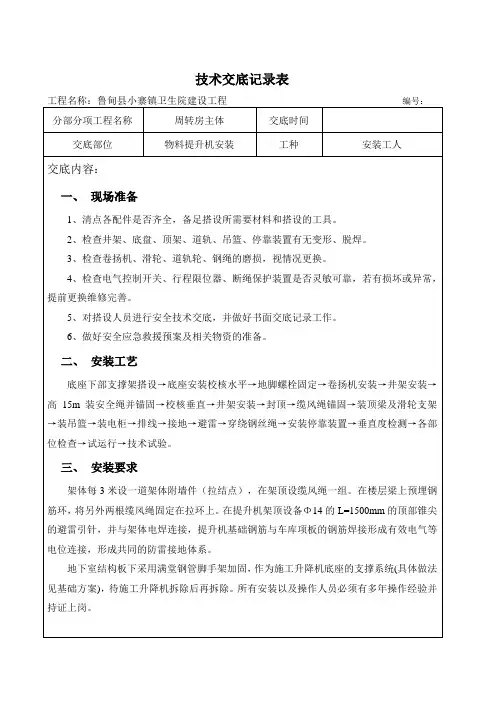

技术交底记录表
工程名称：鲁甸县小寨镇卫生院建设工程编号：
分部分项工程名称周转房主体交底时间
交底部位物料提升机安装工种安装工人
交底内容：
一、现场准备
1、清点各配件是否齐全，备足搭设所需要材料和搭设的工具。
2、检查井架、底盘、顶架、道轨、吊篮、停靠装置有无变形、脱焊。
3、检查卷扬机、滑轮、道轨轮、钢绳的磨损，视情况更换。
4、检查电气控制开关、行程限位器、断绳保护装置是否灵敏可靠，若有损坏或异常，提前更换维修完善。
5、对搭设人员进行安全技术交底，并做好书面交底记录工作。
6、做好安全应急救援预案及相关物资的准备。
二、安装工艺
底座下部支撑架搭设→底座安装校核水平→地脚螺栓固定→卷扬机安装→井架安装→高15m装安全绳并锚固→校核垂直→井架安装→封顶→缆风绳锚固→装顶梁及滑轮支架→装吊篮→装电柜→排线→接地→避雷→穿绕钢丝绳→安装停靠装置→垂直度检测→各部位检查→试运行→技术试验。
三、安装要求
架体每3米设一道架体附墙件（拉结点），在架顶设缆风绳一组。
在楼层梁上预埋钢筋环，将另外两根缆风绳固定在拉环上。
在提升机架顶设备Φ14的L=1500mm的顶部锥尖的避雷引针，并与架体电焊连接，提升机基础钢筋与车库项板的钢筋焊接形成有效电气等电位连接，形成共同的防雷接地体系。
地下室结构板下采用满堂钢管脚手架加固，作为施工升降机底座的支撑系统(具体做法见基础方案)，待施工升降机拆除后再拆除。
所有安装以及操作人员必须有多年操作经验并持证上岗。
四、安装要求
架体每3米设一道架体附墙件（拉结点），在架顶设缆风绳一组。
在楼层梁上预埋钢筋环，将另外两根缆风绳固定在拉环上。
在提升机架顶设备Φ14的L=1500mm的顶部锥尖的避雷引针，并与架体电焊连接，提升机基础钢筋与车库项板的钢筋焊接形成有效电气等电位连接，形成共同的防雷接地体系。
地下室结构板下采用满堂钢管脚手架加固，作为施工升降机底座的支撑系统(具体做法见基础方案)，待施工升降机拆除后再拆除。
所有安装以及操作人员必须有多年操作经验并持证上岗。
五、安装方案
1、安装提升机的第一步先安装底座与地面预埋件连接紧并校准确水平然后固定好两台卷扬机，增加井架的稳定性。
2、底座上的第一对四边撑是八孔，一边是装标准节，一边装标准节下半片。
3、安装装底座上两边的标准节必须一长一短，依次一边高边矮至顶部用半片补齐。
4、高空作业时，作业面下不能有人活动。
作业现场设有警示牌及安全范围拦网。
并派专人防护禁止无关人员入内。
5、到顶安装标准节上片，四边框上半片，再安装小梁，安装大梁。
螺栓紧固。
安装大滑轮用专用螺栓，穿钢丝绳互相磨擦说明装法有错。
6、架体搭高至9米时校正，用长度不小于2米的50mm板满铺在架体杆件上作为脚手板。
7、井架安装至15m时拉临时安全缆风绳(提升机安装后拆除)。
所用杆件或配件，用绳子和定滑轮吊上操作面上使用。
8、安装标准节时，片片都要校正位置，线对线、孔对孔，螺栓颗颗要紧固。
9、安装警示红旗。
10、避雷针及避雷线接地电阻小于4Ω。
11、缆风绳的夹角450～600，缆风绳张紧适度对称。
装绳卡要符合技术规范。
当安装高度大于30米时不得采用缆风绳。
12、架体垂直度偏差不应大于架体高度的1.5/1000；
13、附着架与建筑主体刚性连接，不得与脚手架连接更不能与其它物件连接。
附着要求在9m高度安装第一道附着，以后每隔6m安装一道附着，在建筑物的项层必须设置一
道附着，附着以上的架体自由高度最大不得超过6m。
（附示意图）
14、安装操作棚，视线良好便于观察升降工作，有防雨防落物防砸措施。
15、开机前卷扬机必须检查是否有油。
16、检查所属电路、电器是否安全正确。
17、安装防坠装置保护器、三防保护器。
18、卷场机筒上的钢绳必须顺序调整排列，吊篮处于工作最底位置时卷筒不少于三圈。
19、安装完毕后，断绳保护装置必须作荷载试验。
20、现场安装人员必须配备安全帽、安全带及安全保护用品，并配合安检人员搞好安全保护工作。
所用标准螺栓必须认真检查螺杆和螺帽的完整性，严禁使用损坏的螺杆和螺丝。
经现场技术负责人、安全员、机务员按照《建筑施工安全检查标准》JJG59-2011、《龙门架及井架物料提升机安全技术规范》JGJ88-2010的检查评分表逐项进行检查量化打分，综合检查得分90分以上，保证项目分值达到规定得分标准，并在施工升降机悬挂验收合格证后方允许使用。
六、技术措施
l、安装前，对联接螺栓、轴销、结合部位清洗润滑。
2、基础砼强度达到80％时，方准进行下道工序作业。
3、底座安装好，必须检测水平(误差≤1‰)。
4、井架安装到15m时，对垂直度检测校核，以后每隔9m检测校核。
5、导轮与道轨间隙为2～5mm，各传动部位须灵活自如。
6、对机械、井架、电气、安全装置、接地避雷、缆风绳、进料口、卸料平台、防护门等检测、调整、紧固。
7、全部安装妥当后进行自检、试车、空载、荷载试验，填写规定记录。
8、附着要求在3m高度安装第一道附着，以后每隔3m安装一道附着，在建筑物的顶层必须设置一道附着，附着以上的架体自由高度最大不得超过6m。
七、试机
1、试机前必须先作下列工作。
a、检查机架、吊篮边是否有杂物。
b、开机前检查卷扬机是否需加机油。
c、检查所属电路、电器是否安装正确、可靠。
d、人员必须站在安全的地方。
2、试运转时必须是空载，不少于3个工作循环。
每个工作循环的升降过程中间进行不少于两次正常制动、其中在行程上都应至少一次吊篮上升的制动。
无异常后，再进行额定载荷试验，试验吊篮上升时的制动、试验吊篮下降时的制动是否可靠。
按规定持续运行一个小时，各方面正常后即可投入使用。
八、电气配置
1、本工程所在施工现场范围内无各种埋地管线。
2、现场采用380V低压供电，按照《JGJ46—2005》，采用TN-S系统供电。
3、根据施工现场用电设备布置情况，配电线采用电缆敷设，电机线采用电缆线架空明敷，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，二级保护。
4、接地电阻R≤4Ω。
5、选用的电气设备及电器元件，均是符合提升机工作性能、工作环境等条件的要求，并有合格证书。
6、提升机的总电源设有短路保护及漏电保护装置；电动机的主回路上，应同时装设短路、失压、过电流保护装置。
7、电气设备的绝缘电阻值必须大于0.5MΩ；运行中必须大于1000Ω/V。
8、提升机的金属结构及所有电气设备的金属外壳应接地，其接地电阻不应大于4Ω。
9、在提升机的顶部用Φ14圆钢(1．5米长钢筋顶端磨成圆锥型，与提升机金属架体焊接，形成电气连接)作为避雷引下线，提升机底座与车库顶板钢筋和柱防雷钢筋焊接，共同形成防雷接地体。
10、操作室工作照明的开关，应与主电源开关相互独立。
当提升机主电源被切断时，工作照明不应断电。
各自的开关应有明显标志。
11、禁止使用倒顺开关作为卷扬机的控制开关。
12、提升机的电气设备的制作和组装，应符合国家现行《施工现场临时用电安全技术规范》JGJ46 -2005。
交底人（工长）
接受交底人
全体签名
监督人（技术员）
注：此表一式两份，项目部一份、接受交底班组一份。
