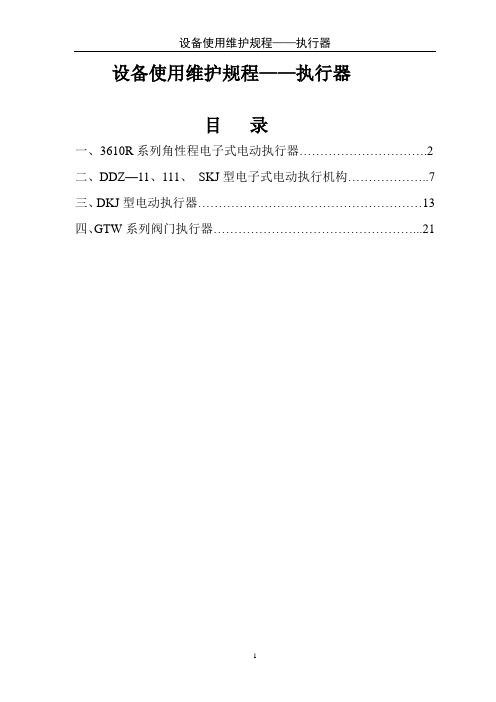

设备使用维护规程——执行器目录一、3610R系列角性程电子式电动执行器 (2)二、DDZ—11、111、SKJ型电子式电动执行机构 (7)三、DKJ型电动执行器 (13)四、GTW系列阀门执行器 (21)一、3610R 系列角性程电子式电动执行器一、3610执行器接线与调整：（图一）1、盘后接线及各功能开关作用： 用开关动作；接通时输入信号增加，输出轴逆时针方向转动为反.时,输入信号断开,输出轴停止;,输入信号断开,输出轴逆时针旋转到限.,,输入信号断开,输出轴顺时针旋转限位.用DC4—20mA输入信号时，将开关接通；用DC1—5V 输入信号时，将开关输入信号端子：a 状态；选择开关249欧 b 状态；选择开关103千欧输出信号断子；58千欧 ，电源端子；450欧往执行器上配线，输入大约12mA 的输入信号后，接通电源。
当正动作时，输入4mA 输入信号，反动作时输入20mA 输入信号使阀杆角度和执行器输出轴角度达到一致。
用连接件，连接输出轴与阀杆 2、零位调整﹙ZERO 的调整)即输出轴顺时针方向极限位置的调整，开关接通，开关断开。
在控制器的输入端加入DC4mA 信号，松开凸轮的紧定螺钉。
用专用小改锥调整ZERO 电位器，逆时针转电位器时，执行器输出轴顺时针转电位器时，输出轴逆时针转动。
通过反复调整，确定零点位置。
3、零位限位开关的调整面向限位开关，调整下侧凸轮，慢慢将凸轮顺时针压住限位开关直到发出喀嚓声响，用紧定螺钉固定凸轮，使输出轴在3．70～3．95mA的范围内停止转动。
调整的同时要确认调节阀处于关闭位置。
这样即保证阀门关闭，又起到保护作用。
4、转角调整﹙SPAN的调整﹚即输出轴逆时针方向极限位置的调整。
状态选择开关接通，开关开。
在控制器的输入端加入DC20mA信号，松开凸轮的紧定螺钉。
用专用小改锥调整SPAN电位器，逆时针转电位器时，执行器输出轴顺时针转动﹙转角减小﹚；顺时针转电位器时，输出轴逆时针转动﹙转角增大﹚。
1、技术参数1.1 产品型号意义注：※前的项目选型时必须标注，※后的项目为选择项目，不要时可省略，但顺序不可颠倒。
表1.11.2 结构1．2．1 361普通型结构图图1.11．2．2 361防爆型结构图图1.21.3 主要技术参数表1.21．4 安装尺寸图1.3注：表中h1是输出轴位于最下端时的尺寸，H2是拆卸护罩所必须的尺寸，R是手动曲柄操作所必须的尺寸，在设计安装时应予以考虑。
2、工作原理3610系列电子式执行器是以220V单相交流电源作为驱动电源，接受来自计算机、调节器或操作器4～2 OmAd·c、或1～5 Vd·c输入信号来工作的电子式执行机构。
电子控制单元采用集成电路制做，被设计成匣子形式，并用树脂浇铸固化，称为控制模块，本身具有伺服功能。
当控制模块接受的变化输入信号4～2OmAd·c（或1～5 Vd·c）和来自反馈机构的开度信号进行比较、放大后，向消除其差值的方向驱动和控制电机。
电机的旋转通过减速机构把动力传递到输出轴上，使其上、下运动，同时通过反馈机构带动电位器转动，电位器的动作变换成电气信号后，作为开度信号反馈给控制器。
当输入信号和开度信号的差值达到设定的灵敏度范围时，电机停止转动，起到定位调节作用。
3、接收、搬运及保管3．1 接收、搬运警告执行器系重量物体，使用时应注意以下事项，否则可能导致重大人身伤害事故。
●应按照劳动安全卫生法，使用符合要求的提升机械进行卸货、搬运。
绝对不许进入吊起的货件下或在吊件下操作机械。
●设备用纸盒箱包装时，如受潮，会使包装强度下降，所以一旦纸盒箱受潮吊卸必须注意。
●避免受到冲撞、滑落等急剧的冲击。
3．2 保管●在安装之前最好在原包装状态下保管。
●请勿在以下场所保管：(1)可能淋到雨水的地方(2)60℃以上的高温环境(3)灰尘大的环境(4)湿度高的环境●避免受到冲撞、滑落等急剧的冲击。
●从检查打开包装后到开始往阀上安装前，最好再按到货时的包装状态保管。

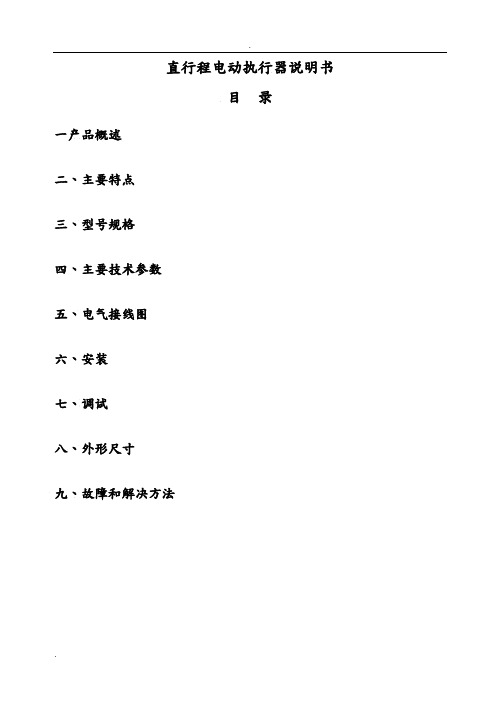

直行程电动执行器说明书目录一产品概述二、主要特点三、型号规格四、主要技术参数五、电气接线图六、安装七、调试八、外形尺寸九、故障和解决方法一、产品概述本厂生产的直行程电动执行机构有调节型的3610L系列和开关型3410L二大类。
调节型执行器是以220V交流单相电源作为驱动电源，接受来自调节器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信号来运转的全电子式执行机构，有控制单元，无需外配伺服放大器。
开关型执行器按位置检测信号可分为电阻和电流两种，后者可直接和伺服放大器连接后组成调节型执行器。
本系列电动执行器可广泛应用于发电、冶金、化工、轻工、智能楼宇、宾馆等行业。
二、主要特点1、执行器有伺服系统（无需另配伺服放大器），只需输入DC4~20mA （DC1~5V）或DC0~10mA（DC0~5V）信号和AC220V单相电源即可工作。
连线极为简单方便。
2、执行器的关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能的精密电位器，分辨率<0.4﹪4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，阀位处于全开，全闭或自锁状态。
6、用状态选择开关设定正、反动作。
7、用状态选择开关可以设定输入信号为DC4~20mA（DC1~5V）或DC0~10mA （DC0~5V）。
8、调整工作零点（起始）和行程满位（终点）简单易行。
9、当突然断电时，能确保阀位自锁。
10、采用齿轮传动，可靠性高。
11、采用智能限位，较限位开关工作性能更加稳定可靠。
12、延时保护功能，超过额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消延时保护。
三、型号规格四、主要技术参数五、电气接线图电动执行器模块是电动执行机构的核心控制器件。
安装调试步骤如下：1、将控制模块用六角螺丝固定在执行器底座，插上部十芯端子插座。
直行程电动执行器说明书Newly compiled on November 23, 2020直行程电动执行器说明书目录一产品概述二、主要特点三、型号规格四、主要技术参数五、电气接线图六、安装七、调试八、外形尺寸一、产品概述本厂生产的直行程电动执行机构有调节型的3610L系列和开关型3410L二大类。
调节型执行器是以220V交流单相电源作为驱动电源，接受来自调节器的DC4~20mA（DC1~5V），DC0~10mA（DC0~5V）控制信号来运转的全电子式执行机构，内有控制单元，无需外配伺服放大器。
开关型执行器按位置检测信号可分为电阻和电流两种，后者可直接和伺服放大器连接后组成调节型执行器。
本系列电动执行器可广泛应用于发电、冶金、化工、轻工、智能楼宇、宾馆等行业。
二、主要特点1、执行器内有伺服系统（无需另配伺服放大器），只需输入DC4~20mA （DC1~5V）或DC0~10mA（DC0~5V）信号和AC220V单相电源即可工作。
连线极为简单方便。
2、执行器的关键部件--控制器，采用最先进的混合集成电路，用树脂密封浇铸，呈匣子状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能的精密电位器，分辨率<﹪4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，阀位处于全开，全闭或自锁状态。
6、用状态选择开关设定正、反动作。
7、用状态选择开关可以设定输入信号为DC4~20mA（DC1~5V）或DC0~10mA（DC0~5V）。
8、调整工作零点（起始）和行程满位（终点）简单易行。
9、当突然断电时，能确保阀位自锁。
10、采用齿轮传动，可靠性高。
11、采用智能限位，较限位开关工作性能更加稳定可靠。
12、延时保护功能，超过额定负载时，能实行状态自锁，故障发生时，能启动保护，并可反向运行取消延时保护。
三、型号规格四、主要技术参数五、电气接线图1、调节型电动执行机构六、安装1 、执行器的安装姿势应尽量垂直向上安装，应避免向下倒装，给检查维护带来难度。
LS电子式电动执行器说明书————————————————————————————————作者：————————————————————————————————日期：引进型(361LS)电子式电动执行器使用说明书江苏火电电力设备制造有限公司概述引进型361LS系列电子式电动执行器是以220V交流单相电源作为驱动电源，接受来自调节系统4~20mADC或1-5VDC控制信号及DCS系统控制信号来运转的全电子式执行机构。
控制器设有程序控制单元设计成模块状。
驱动电机力矩大、反馈检测采用高性能导电塑料电位器。
执行机构各安装尺寸及力矩达到和原标准型一致，用户不需另外设计安装尺寸。
广泛应用于发电、冶金、石油、化工、轻工等。
一、主要特点a．机内配有伺服系统，无需另配伺服放大器，只配4~20mADC信号线及AC单相电源线即可控制运转。
b．安装尺寸和国内标准型执行机构一样(见表二)。
c．控制系统采用程序控制，操作简单、安全可靠稳定。
4~20mADC、1-5VDC信号均可匹配。
d．现场设有手动点动功能，调试操作简单方便，又可作为在无输入信号状态下手动操作之用。
e．控制过程中，设有断电源自锁。
f．控制精度达到：基本误差±1%、回差1%、死区0.4~3%可调g．具有断信号报警，并令阀门全开，全关，静止功能。
二、主要技术参数1．输入信号：4~20mADC1~5VDC2．反馈信号：4~20mADC 1~5VDC3．基本误差：±1%4．回差：≤1%5．死区：0.4~3%6．限位控制：行程开关限位7．开度检测：导电塑料电位器8．电源：220V 50Hz 9．环境温度：-25℃+70℃10．相对温度：5-95% 11．保护等级：IP5512．性能参数型号输入信号出轴推力N行程mm 全行程时间S消耗功率(W)361LSA-08 4~20mADC1-5VDC800 10,16, 8,10. 70361LSA-20 4~20mADC1-5VDC2000 10,16,25,30 8,10,17,20 100361LSB-30 4~20mADC1-5VDC3000 10,16,25,30 8,10,17,20 120361LSB-50 4~20mADC1-5VDC5000 25,30,40,60 17,20,26,40 150361LSC-65 4~20mADC1-5VDC6500 30,40,60,90 17,20,26,40 180361LSC-99 4~20mADC1-5VDC10000 30,50,60,90 17,20,26,40 200361LSC-160 4~20mADC1-5VDC16000 30,40,60,90 17,20,26,40 300361LSC-250 4~20mADC1-5VDC25000 30,40,60,90 17,20,26,40 360注：①行程可以根据用户特殊设计，输出轴用开合螺母连接订货时说明。
Z361L系列直行程电子式电动执行机构使用说明书无锡市振源自控仪表有限公司本系列产品执行标准：JB/T8219—1999防爆产品同时执行标准：GB3836.1-2000GB3836.2-2000防爆标志ExdIIBT4目录前言 (2)安装及使用注意事项 (2)主要技术参数 (4)产品选型 (5)产品结构 (6)执行机构工作原理 (10)电器原理图 (11)执行机构工作方式设定 (12)执行机构检测与调试 (13)外形尺寸 (14)简单故障及解决办法 (16)手动机构 (17)常用支架尺寸表 (18)执行机构配套参考 (19)执行机构附属模块 (19)一、前言Z3610电子式电动执行机构，是一种新型阀门驱动装置。
它将机械、电控有机地结合，形成一种机电一体化产品。
该产品具有：体积小、结构简单、控制精度高、性能稳定、用户接口简便等特点。
该系列执行机构，电源采用单相220V交流电源，控制信号采用4—20mA（DC）或1—5V（DC）。
阀位信号采用4—20mA （DC）恒流信号。
Z3610系列电子式电动执行机构，在防护形式上可分为两大类：普通型（用S表示）和隔爆型（用X表示）；在力矩输出形式上可分为直行程和角行程两类；根据外形尺寸和输出力矩的大小，以上分类各自分出A、B、C等具体型号。
二、安装及使用注意事项1、为了正确使用并尽可能使执行机构发挥其功效,在使用前应先仔细阅读本说明书,并请注意保存,以备随时参考。
2、安装前请注意保持原来的密封设施。
保存时请避免灰尘及高温、潮湿、腐蚀性气体等场所。
3、安装及运输时，请避免猛烈冲击、振动、跌落等现象。
4、设计确定执行机构的安装位置时，请兼顾手动机构、出线口的方向等事项。
5、安装时，请留足拆卸护罩所须的空间，如图及表所示。
型号HZ361LSA 不小于210mmZ361LXA 不小于250mmZ361LSB 不小于260mmZ361LXB 不小于300mmZ361LSC 不小于380mm6、打开机壳前先关掉电源。
3610L系列直行程电动执行器的调整我厂锅炉减温水系统所采用的3610L系列直行程电动执行器含调节执行机构和伺服放大器两部分，它对外接线线路简单，运行稳定，用简捷的调整技巧便可达到控制要求。
1 动作原理及结构分析图3610L系列直行程电动执行器是以220V.AC为驱动电源，接受计算机、调节器或操作器的4～20mA.DC或1～5V.DC输入信号来工作的全电子式电动执行机构。
电子控制单元采用集成电路制做，称为控制模块，本身具有伺放功能。
控制模块部分接受的输入信号和开度检测部分的开度信号相比较并放大，向消除其差值的方向驱动和控制电机。
电机的旋转通过驱动皮带轮，同步皮带传给被动皮带轮，使旋转套转动。
输出轴带有防止转动的止转销，因此螺旋套的转动带输出轴上下方向运动。
用开度检测部件进行检测，通过齿条齿轮传动传给精密电位器。
精密电位器的动作变换为电信号，作为开度信号反馈给控制模块部分，其结果使得来自计算机调节器或操作器的信号和开度信号之间的偏差被减小。
当偏差消除时控制部分令电机停止在该位置上。
由于精密电位器采用带复位弹簧的导电塑料方式的无隙接触，所以，齿条齿轮及正齿轮的齿隙被抵消，可随时检测出准确位置，而且精密电位器寿命要比饶线式电位器长几十倍，保证了工作可靠性。
2 执行器特点◎可以带过载保护单元。
当阀门卡死，或过负荷等原因造成电动机电流过大时，过载保护单元动作切断电动机电流，起到保护作用。
故障消除后，执行器仍可正常工作。
◎电动机内部有温度保护开关。
当电动机内部温度超过容许温度时，开关动作自动断开绕组电源，从而保护电动机不烧毁。
◎用电位器调整零点、行程、灵敏度方便易行。
◎用功能开关任意选择正、反动作，选择断信号的3种状态(自锁、全开、全关)。
◎直行程执行器输出轴内装有保证阀门关断力的压缩弹簧，压缩弹簧与限位开关配合作用，可保证阀门的严密关闭。
◎断电源后，阀门自锁。
3 执行器与阀门联接的调试执行器的外部配线接好后，核对控制模块的功能选择开关①③④应处于断开位置，②⑤⑥应处于接通位置。
