TK-600键盘使用说明书1.键盘简介TK-600键盘（以下简称键盘）集成防区控制、实时查看、报警记录查询、报警信息打印、实时数据上传、报警记录上传与一体的新型键盘。
1.1.键盘部位图1.2.指示灯：电源正常，指示灯常亮。
：键盘工作，指示灯闪烁。
：键盘通信：指示灯闪烁。
：有报警信号，指示灯常亮。
1.3.按键：取消键，取消本界面的操作。
：导航键，滚动功能选项。
：确认键，选择反白的显示的功能或确认输入的内容。
：清除键，在输入框中删除输入的字符。
：返回键，返回上级菜单。
：数字键，输入数字。
1.4.显示键盘显示屏由两个区域组成：1.5.图标：当前日期和时间。
：当前报警信息显示，红色字体表示脉冲主机、黄色字体表示开关量防区。
2.键盘的安装和准备2.1.请正确连接线路：连接16.5V交流电。
：连接12V铅酸蓄电池。
：继电器输出，NO常开接点、COM公共接点、NC常闭接点。
可选择接警灯。
：485_0总线，连接脉冲主机、开关量总线。
：485_1总线，可选择连接上位机软件。
：未用。
：未用。
J9：RJ-45口，连接网线，可选择连接上位机软件。
注：如果用DC15V连接B12V、GND端口，请断开AC16.5V交流电。
2.2.开机设置首次开机，请进入<管理员界面>下<系统配置>菜单，设置相应的“连接软件方式”和“外接设备”。
请在<参数设置>菜单，设置正确的日期、时间并修改用户密码、管理员密码。
请在<防区选择>菜单，选择总线上连接的脉冲、开关量防区。
注：键盘初始化管理员密码、用户密码位：111111。
在开机密码输入界面选择<管理员密码>，输入：905678。
会复位已设置的管理员密码、用户密码。
3.键盘使用基本功能3.1.开机密码输入界面用户可以选择相应权限。
输入对应6位密码，按“确认键”确认输入，密码正确进入对应主菜单。
3.2.管理员界面<管理员界面>包括所有<用户界面>的功能。

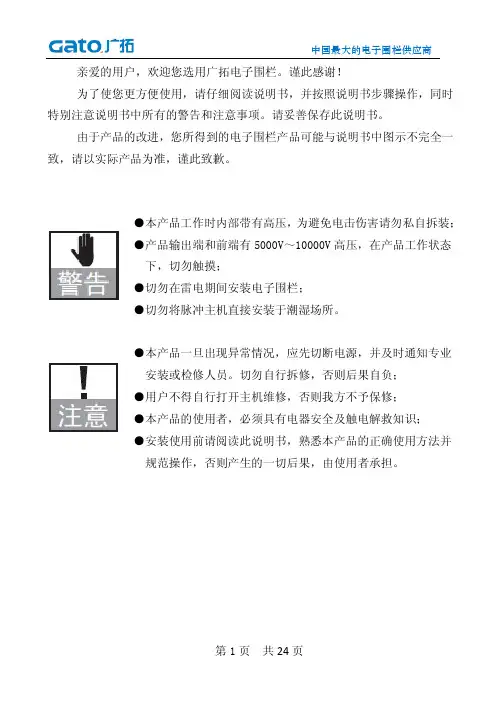

亲爱的用户，欢迎您选用广拓电子围栏。
谨此感谢！为了使您更方便使用，请仔细阅读说明书，并按照说明书步骤操作，同时特别注意说明书中所有的警告和注意事项。
请妥善保存此说明书。
由于产品的改进，您所得到的电子围栏产品可能与说明书中图示不完全一致，请以实际产品为准，谨此致歉。
●本产品工作时内部带有高压，为避免电击伤害请勿私自拆装；●产品输出端和前端有5000V～10000V高压，在产品工作状态下，切勿触摸；●切勿在雷电期间安装电子围栏；●切勿将脉冲主机直接安装于潮湿场所。
●本产品一旦出现异常情况，应先切断电源，并及时通知专业安装或检修人员。
切勿自行拆修，否则后果自负；●用户不得自行打开主机维修，否则我方不予保修；●本产品的使用者，必须具有电器安全及触电解救知识；●安装使用前请阅读此说明书，熟悉本产品的正确使用方法并规范操作，否则产生的一切后果，由使用者承担。
目录一、功能与特点 (3)二、技术参数 (4)三、脉冲主机的说明及应用 (5)四、前端围栏的选型 (13)五、前端围栏的安装 (14)六、使用与维护 (20)七、简单故障排除方法 (21)八、布线案例 (20)一、功能与特点G5S系列脉冲电子围栏主机属于第四代网络电子围栏产品。
他把阻挡、威慑、报警、智能显示和联网远程控制等功能有机地集成在一起，是一种崭新的智能型周界阻挡安防报警产品。
针对传统模式电子围栏短路同根导线或脉冲间隔内触发不报警的弊端问题，通过先进的技术，解决当前行业难题，实时智能监控围栏工作状态，引领电子围栏行业领域革新的新潮流。
G5S系列脉冲主机有以下主要功能特点1.1网络光纤通讯接口：主机内置光口模块和网络模块，可以与光纤和网络进行直连通讯，比外置光端机及网络模块方式更稳定可靠。
1.2远程控制：通过控制键盘远程实现定时布防、撤防，电压调节，报警输出延时时间调整等关键参数的调整和控制。
1.3多级联网：通过控制键盘或控制软件，可实现多级联网。
1.4BI-Polar:独有BI-Polar技术，可实现前端围栏上每根线都有高压脉冲电，让入侵者无机可乘。
目 录前言 (2)安全注意事项 (3)一、功能与特点 (4)1.1 系统功能 (4)1.2 系统特点 (4)二、产品说明 (5)2.1 产品设计依据 (5)2.2 产品特性 (5)2.3 产品技术参数 (5)2.4 LED指示灯状态说明 (5)2.5 控制器主机正面、底部接线说明示意图 (6)2.6控制器主机功能端接线说明 (6)三、电子围栏设计要求 (6)3.1安全等级 (6)3.2安全性 (7)四、电子围栏周界安装 (7)4.1围栏安装方式 (7)4.2周界围栏安装角度 (9)4.3终端杆及终端杆绝缘子安装 (9)4.4中间杆及中间杆绝缘子安装 (10)4.5中间承力杆及中间承力杆绝缘子安装 (10)4.6紧线器安装 (10)4.7避雷器安装 (10)4.8合金线之间的连接 (11)4.9接地 (11)4.10地下布线 (11)五、主机安装与连线 (11)5.1主机安装 (11)5.2主机与围栏连接图 (12)六、主机调试与报警试验 (12)6.1通电检查 (12)6.2报警试验 (12)七、计算机直控软件安装 (13)7.1软件安装 (13)7.2系统设置 (13)7.3选择 (15)7.4报表打印 (15)7.5退出 (15)八、施工安装规范及安全注意事项 (15)8.1施工安装规范 (15)8.2施工中应注意问题与遇到一些问题排除方法 (16)前言深圳市兰星科技有限公司是一家从事“周界安全防范系统”的研发、生产、及销售的专业公司。
公司始终遵循“用心做好每一件事”的原则，以优质的产品和热忱的服务回报广大国内外用户的长期支持与信赖。
专业的研发团队不断跟踪国内外行业发展动向，根据客户要求开发市场需求的产品。
专业配套的高压产品生产线、测试平台及专业培训的技术队务确保每一台产品均为优质产品。
公司自主研发、生产的脉冲电子围栏主机及周界配件不但符合GB/T7946-2008《脉冲电子围栏及其安装和安全运行》的要求而且满足CEI-61011国际电围栏标准。
电子围栏键盘简易说明书第一章产品介绍电子围栏键盘功能简介：电子围栏键盘是电子围栏系统的控制设备，可以对系统进行设置、布撤防、查询等操作，是操作电子围栏系统的方式之一，其主要功能如下：1、键盘可以同时和电脑软件共同使用，来控制电子围栏系统，整个系统里可以接多个键盘；2、键盘有一个联动485接口，可以连接联动模块，能够把前端的个电子围栏主机一一对应的和一个联动输出口对应起来。
3、键盘具有报警联动输出口，可以接警号或其它联动设备；4、键盘有6个LED指示灯：分别为电源指示灯、布防指示灯、撤防指示灯、准备指示灯、通讯指示灯、报警指示灯；5、键盘上的四个大按键的功能为：左右两个为高压组输出、低压组输出，上下两个白天模式、夜晚模式（在查询时为上翻、下翻键）；6、键盘具有搜索设备、更改设备ID的功能；7、键盘具有按组布防、全部布防、撤防、查询等功能，可以查看每一台设备的输出高压、布撤防状态、电池状态、防拆状态等系统状态情况；8、系统设备出现异常或报警时，能显示异常设备的ID号、异常情况，报警时能显示报警类型（比如短路、断线、对地、防拆报警等）；9、键盘具有设置分键盘的功能，只能单独控制某一组别的功能（比如第二个键盘只能控制第三组别的设备，其它组别设备，该键盘无权操作）；第二章键盘的日常操作与参数设置键盘的使用当键盘按正确接法（458信号线接入A1、B1）接入电子围栏系统时，会显示“设备列表为空”，所以首先要在键盘上先搜索系统的设备，有设备后，才能进行布防、撤防、设置等操作，键盘默认为主机盘、默认管理第1组设备（搜索到的设备默认为第1组设备）；1、搜索设备：在撤防状态下，按*键，按下翻键选择“请输入工程密码”界面，输入工程密码（默认工程密码999999）按“#”键确认，按下翻键选择“电子围栏管理”项，按“#”键确认，按下翻键选择“设备管理”项，按“#”键确认，选择“搜索新设备”项，按“#”键确认，就可以搜索到系统里所接的设备了，按返回键退出设置菜单；2、系统布防：按“在家按键”或“外出按键”后输入用户密码（默认用户密码111111），按“#”键确认，会对系统进行按组布防或全部布防。
深圳市华俊信科技有限公司电子围栏说明书●使用前请仔细阅读本说明书●本说明书适用于电子围栏主机系列产品●本说明书包含服务指南，请务必妥善保管目录第一章产品介绍.................................................................................................................................................... - 1 -1.1产品设计依据............................................................................................................................................ - 1 -1.2产品特性.................................................................................................................................................... - 1 -1.3产品技术参数............................................................................................................................................ - 2 -1.4 LED/LCD指示灯状态说明...................................................................................................................... - 2 -1.5控制器主机正面、底部接线说明示意图................................................................................................ - 3 -1.6控制器主机功能端接线说明（见上图）................................................................................................ - 5 -1.7主机前段施工示意图................................................................................................................................ - 6 - 第二章主机调试与报警试验................................................................................................................................ - 8 -2.1通电检查.................................................................................................................................................... - 8 -2.2报警试验.................................................................................................................................................... - 8 - 第三章使用与维护................................................................................................................................................ - 9 -3.1 检查........................................................................................................................................................... - 9 -3.2 蓄电池管理............................................................................................................................................... - 9 -3.3 常见问题处理........................................................................................................................................... - 9 -3.4 注意事项................................................................................................................................................... - 9 -3.5使用.......................................................................................................................................................... - 10 -3.6 日常维护................................................................................................................................................. - 10 -第一章产品介绍1.1产品设计依据GB/T7946-2008《脉冲电子围栏及其安装和安全运行》JB/T5163-2007《中华人民共和国机械行业标准》1.2产品特性电子围栏系统，就是在非出入通道的周边区域设置脉冲电子围栏探测器，形成一道电子围墙进行防范和管理。

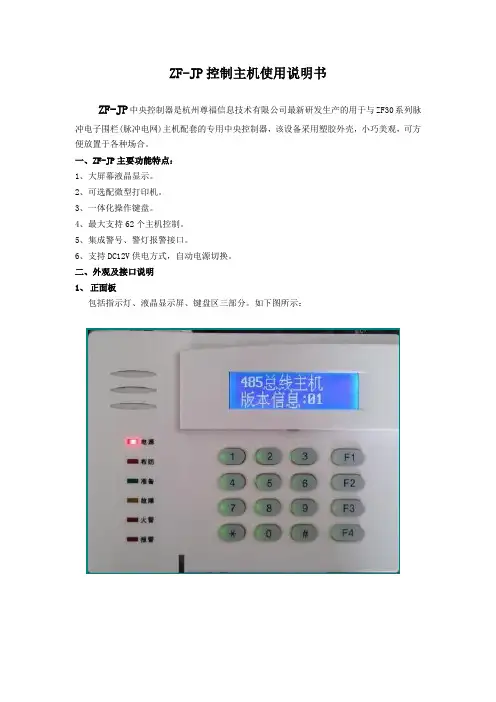

ZF-JP控制主机使用说明书ZF-JP中央控制器是杭州尊福信息技术有限公司最新研发生产的用于与ZF30系列脉冲电子围栏(脉冲电网)主机配套的专用中央控制器，该设备采用塑胶外壳，小巧美观，可方便放置于各种场合。
一、ZF-JP主要功能特点：1、大屏幕液晶显示。
2、可选配微型打印机。
3、一体化操作键盘。
4、最大支持62个主机控制。
5、集成警号、警灯报警接口。
6、支持DC12V供电方式，自动电源切换。
二、外观及接口说明1、正面板包括指示灯、液晶显示屏、键盘区三部分。
如下图所示：2、 操作键盘：键盘包括数字键0～9及功能键，如下图：1) F1：菜单键 2) F2：上翻键 3) F3：下翻键 4) *： 向前键 5) #： 向后键 6) F4：确认键 3、 背板左侧为信号接口区，包括电源输入、485总线接口、警号警灯接口、打印机接口四部分，如上图：1)连接DC12V 直流电源（如蓄电池）时，无需严格须区分“＋”、“－”，电路已经做了防接反功能。
2) )485接口：是ZF-JP 与脉冲主机的通讯端口，A 、B 端子分别与脉冲主机的A 、B 端子对应连接，GND 端子接485通讯线的屏蔽层，并接地。
3) 声光接口：警号、警灯接口均是DC12V 有源接口，可以直接连接小功率警灯和警号。
4) 打印机接口：与微型打印机连接。
注意：在变电站等电磁干扰较强的场所，ZF-300的主板应可靠接地，以减少干扰。
三、系统设置要进行系统设置，按键盘【设置】键，输入密码(初始密码为12345)，听到两声提示音电源 485总线 报警输出打印机接口O OO OO OO O O12V 电源输入 总线 A总线 B外接警号正极外接警号负 极打印机 RX打印机 TX打印机 GND后按【F1】键进入操作菜单，界面显示如下：1、参数设置2、打印设置3、报警延时设置4、密码设置5、信息查询6、版本信息7、退出注：菜单每次只能显示2行，按【F2】和【F3】进行上下翻动切换显示，按【#】或【F4】进行菜单选择从而进入下一级菜单，当有上级菜单存在时按按【*】返回上级菜单,没有上级菜单时退出菜单。
脉冲电子围栏安装及使用说明书目录平安本卷须知 (2)一、脉冲电子围栏主机概述 (2)二、脉冲电子围栏主机特点及性能指标 (2)2.1 产品功能特点 (2)2.2 工作环境指标 (3)2.3 输出脉冲指标 (3)三、脉冲电子围栏主机及周界安装说明 (3)3.1 高压脉冲围栏主机图示及接线说明 (3)3.2 LED指示灯状态说明 (4)3.3 周界安装前期准备工作 (4)3.4 周界安装说明及安装过程描述 (5)四、脉冲电子围栏主机使用说明 (10)4.1 脉冲电子围栏主机测试 (10)4.2 使用脉冲围栏主机的RS485通信功能 (10)五、PC 控制界面安装及使用说明 (10) (10) (11) (12)5.4 用户管理 (12) (12) (12)5.7 主界面 (12)六、键盘使用说明 (13)6.1 键盘内部接线图 (13)6.2 键盘开机与关机 (13)6.3 按键说明 (13)6.4 通过界面设置围栏及本键盘参数的操作 (14)6.5 关闭窗口轮询 (15)6.6 键盘告警说明 (15) (15)七、施工安装标准及平安本卷须知 (15)7.1施工安装标准 (15)7.2施工中应注意的其他问题 (15)尊敬的客户:您好！感谢您使用本产品，为了更好更快的安装及使用本产品，请在使用前认真仔细地阅读本手册。
脉冲电子围栏系统包括脉冲电子围栏主机以及对其控制的PC 主机、键盘主机, 本手册针对脉冲电子围栏主机适用，如是您有任何技术问题或需要技术支持，请拨本公司效劳: 61582361。
平安本卷须知◆除非电子围栏已解除高/低压输出，否那么切勿触摸系统导体局部。
◆切勿在雷电期间安装电子围栏。
切勿将控制器直接安装于潮湿场所。
◆在安装使用本产品之前，对工作人员应预先作好平安教育技术培训。
◆安装本产品过程中，为了产品以后的正常使用，产品的接地一定要严格按照说明书要求。
◆本产品在通电时，主机内部带有220V 50Hz交流电压；输出端和电子围栏上带有近5～10KV高压脉冲。
LX-2008系列脉冲电子围栏产品用户使用手册资料版本V8.1归档时间2018-08-07深圳市兰星科技有限公司为客户提供全方位的脉冲类周界安全防范系统解决方案，有关于Lan s t a r®品牌所有问题，用户可与就近的兰星科技分公司或办事处取得联系，也可直接与公司总部联系。
深圳市兰星科技有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
1.外形尺寸右侧仰视正面侧面顶部2.型号区别系列型号型号区别报警类型及特性说明LX-2008SCD标准单防区短路、断线、防拆LX-2008DCD标准双防区短路、断线、防拆3.技术规格供电及环境参数参数值供电电压AC185V～240V50Hz后备电源铅酸电池，内置，12V4Ah（可选），5～8小时环境特性温度：-25～+55℃湿度：≤95%输出参数输出电压峰值高压5kV～10kV/低压0.7～1kV脉冲电流峰值<10A脉冲持续时间≤0.1s脉冲间隔时间1～1.2s脉冲输出最大电量≤2.5mC脉冲输出最大能量≤5.0J系统功耗：单/双≤10W/≤15W 4.性能特性技术特性报警类型1.通讯失败（仅控制端显示）； 2.防拆报警；3.短路报警；4.断线报警；高压输出反极性差分高压脉冲；防区长度LX-2008全系列型号，单个防区长度应≤500米；平行线制4线（或4线的倍数，防区长度按相应倍数缩短）；5.指示灯及液晶显示屏名称内容以及含义电源电源指示灯，该指示灯亮，表示主机已通电并打开电源开关；布防布防指示灯，该指示灯亮，表示该主机已进入布防状态，脉冲高压已输出；断线断线报警指示灯，该指示灯亮，表示该主机所处防区高压回路有断线故障；短路短路报警指示灯，该指示灯亮，表示该主机所处防区高压回路有短路故障；防拆防拆报警指示灯，该指示灯亮，表示主机在工作状态下机壳被打开；电压显示数字电压显示，实时阶梯式脉冲高压显示（0.2KV/级）；6.主机接线端子各接线端子功能介绍：端口名称功能高压接线端子脉冲高压输出端子，连接前端围栏合金线（按对应高压回路连接）；高压接地端子主机高压回路接地端子（必须可靠接地，否则触碰前端合金线时，将无法形成高压打击回路，人体无明显电击感）；电压切换主机本地电压强制切换开关（注：如需通过RS485总线远程控制，此开关必须置于“0”档位）；通讯接口RS485通讯接口（航空接头）；开关量主机报警开关量信号输出接口（航空接头）；警号输出主机报警警号输出接口（DC12V；航空接头）；开关电源主机电源总开关（当AC220V市电丢失，主机为蓄电池供电时，该开关无法操作，此功能是防止主机市电供电线路被破坏设定的）；弱电保护接地主机弱电保护接地引出线（请单独接地，阻值≤10Ω）AC220V主机AC220V市电电源；7.与前端合金线连接单防区主机与前端合金线连接图：双防区主机与前端合金线连接图：8.2008系列主机接线图9.简易故障排除故障排查方法通讯失败键盘□围栏主机与键盘之间RS485线缆连接是否正确；□围栏主机的电压切换档是否打到“远程控制”档位；□键盘“布撤防设置”中，设置的布防防区号与围栏主机的设置防区号是否一致(围栏主机出厂默认防区号“1”)；□围栏系统一条RS485总线上，不应有防区号重复的状况；电脑□检查电脑通过串口转换模块与围栏主机之间连接是否正确；□围栏主机的电压切换档是否打到“远程控制”档位；□串口转换模块是否为RS232转RS485双向半双工模式；□检查电脑串口是否正常，与软件串口设置是否正确；□电脑软件设置添加的防区号，与围栏主机的设置防区号是否一致(围栏主机出厂默认防区号“1”)；□围栏系统一条RS485总线上，不应有防区号重复的状况；断线□检查前端围栏合金线、高压线等是否有断线的情况，可用万用表测试每个回路是否导通，同一个回路的电阻值应≤100Ω。
脉冲电子围栏控制器主机接线教程及拨码说明电子围栏主机外观介绍高压线接端输出的四根高压线：A+ A- 为第一防区两根高压出线， B+ B- 为第二防区两根高压出线，HGND接地。
六线制接法：输入的4根高压线：A+1 A+2 为第一防区正极两根进线，A-1 A-2 为第一防区负极两根进线，B+1 B+2 为第二防区正极两根进线，B-1 B-2 为第二防区负极两根进线，HGND接地。
四线制接法：输入的2根高压线：A+1为第一防区正极进线，A+2无须接线。
A-1 为第一防区负极进线，A-2无须接线。
B+1 为第二防区正极进线，B+2无须接线。
B-1 为第二防区负极进线，B-2无须接线，可直接通过拨码键设置四/六线制。
八位拨键说明：地址码拨键功能8位拨键功能1-7 485地址码开关（二进制）8 485总线匹配电阻开关（总线最后一台需拨ON方向）功能选择拨键功能8位拨键功能1 四线/六线选择开关（ON方向为六线，数字方向为四线）2 一防区开关（ON方向为开，数字方向为关）输出信号线接端：24V+、24V-：备用直流电源输入端；485A 、485B ：为485总线接口； COM1、NC1、NO1：为一防区报警输出继电器常开常闭可选；COM2、NC2、NO2：为二防区报警输出继电器常开常闭可选；TEMP 、TEMP ：为防拆信号，出厂未打开，需参照第7页打开； BELL+、BELL-：为声光报警输出，输出电压为12-15V ；VOUT+、GND ：为12V 输出，可给地址模块提供电源。
控制器功能端接线说明：主机由输出和输入两部分组成，正脉冲从输出部分的“一路高压输出端”传到围栏上，然后回到接收部分的“两路高压输入端”,有A+、A+1、A+2三个端口，从而在前端围栏上形成正、负两个脉冲回路。
高压接地输出可与避雷器接地共用，接地输出为弱电输出需与高压接地分开。
高低压切换开关用来切换输出电压高低模式。
键盘输出接入控制键盘或经RS485转换接入计算机。

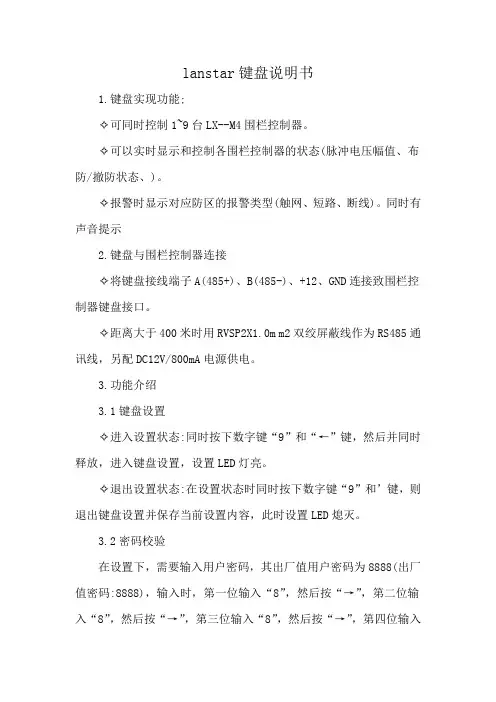

lanstar键盘说明书
1.键盘实现功能;
✧可同时控制1~9台LX--M4围栏控制器。
✧可以实时显示和控制各围栏控制器的状态(脉冲电压幅值、布防/撤防状态、)。
✧报警时显示对应防区的报警类型(触网、短路、断线)。
同时有声音提示
2.键盘与围栏控制器连接
✧将键盘接线端子A(485+)、B(485-)、+12、GND连接致围栏控制器键盘接口。
✧距离大于400米时用RVSP2X1.0m m2双绞屏蔽线作为RS485通讯线，另配DC12V/800mA电源供电。
3.功能介绍
3.1键盘设置
✧进入设置状态:同时按下数字键“9”和“←”键，然后并同时释放，进入键盘设置，设置LED灯亮。
✧退出设置状态:在设置状态时同时按下数字键“9”和’键，则退出键盘设置并保存当前设置内容，此时设置LED熄灭。
3.2密码校验
在设置下，需要输入用户密码，其出厂值用户密码为8888(出厂值密码:8888)，输入时，第一位输入“8”，然后按“→”，第二位输入“8”，然后按“→”，第三位输入“8”，然后按“→”，第四位输入
“8”，然后按“→”，进入下步设置。
若密码输入错误,则退出设置进入运行状态。
电子围栏控制主机安装手册目录内容页码一、主要功能特点... ................................................................................................. ..2二、系统配置及连线说明... ........................................................................................... .31、主板接线图... ............................................................................................................................................... (3)2、系统配套设备... ........................................................................................................ ..43、软键盘说明及布撤防操作... ...................................................................................... .6三、系统设置... .............................................................................................................. ..71、参数设置... ....................................................................................................................................................... .. 72、串口设置... ....................................................................................................................................................... ..103、遥控器设置... ............................................................................................................................................... (11)4、音量控制... ....................................................................................................................................................... ..125、报警时间长度... .............................................................................................................................................. .126、密码设置... ....................................................................................................................................................... ..127、信息查询... ....................................................................................................................................................... ..138、软件版本... ....................................................................................................................................................... ..139、退出... ............................................................................................................................................................... (13)四、注意事项... .............................................................................................................. .131一、主要功能特点主机具有全独立1路485总线输入和1路CAN总线输入。
Greatwall Power脉冲电子围栏主机说明书Greatwall Power电子围栏周界防范系统由脉冲电子围栏主机（也叫围栏控制器或脉冲发生器）、前端（带脉冲高压的围栏）与报警信号的传输三部分组成。
主机产生脉冲高压供给电子围栏以探测入侵者，并能发出报警信号；电子围栏前端包括终端杆、承立杆、中间杆、合金线、紧线器、线线连接器、绝缘子、警示牌、固定件等。
1、功能及特点1)引进目前世界上最先进的安防理念：“阻挡为主，报警为辅”，带有高压脉冲电压的前端围栏给入侵者极大的威慑感，同时又给入侵者带来了很多阻碍，大大增加了其翻越围墙的机会成本。
2)具有威慑、阻挡、报警三重功能。
3)专利的触网探测技术是电子围栏真正实现触网、短路、断路三种报警模式。
4)安全可靠，系统采用高电压、低能量的设计思路，对人体生命不会构成危害。
5)高低压两种探测模式：用户可以根据不同的需求进行自由切换，在白天或有人员在围栏附近作业时切换到低压模式，使脉冲打击力度更小；在夜间可以恢复到高压脉冲模式。
6)主机面板上有LCD液晶屏，可显示出供电电源、布撤防、触网、短路、断线各种状态。
7)可以配备DC12V/7AH蓄电池,能够在220V断电后继续正常工作。
8)不受气候、植物、小动物等因素影响，误报率低。
9)无盲区、无死角，前端围栏是有形的围栏，可以随着地形的高低起伏任意架设，可以做到不疏不漏。
2、技术参数3、系统结构4、主机接线图5、主机设置灵敏度调节2档灵敏度3档灵敏度4档灵敏度5档灵敏度拨码（1、2）00 01 10 11报警输出时间调节10秒30秒2分钟5分钟拨码(3、4）00 01 10 11注：地址码编码表（ON表示1位，OFF表示0）6、应用范围广泛适用于变电站、小区、别墅、学校、牧场、工矿企业、水厂、电厂、物资仓库、军事设施、监狱、看守所等场所。
WM-KC3208 控制主机使用说明书WM-KC3208中央控制器是四川为民科技有限公司研发生产的，用于与WM-B脉冲电子围栏(脉冲电网)主机配套的专用中央控制器，该设备采用标准2U金属机壳，可方便放置于标准机柜中。
一、WM-KC3208主要功能特点：1、大屏幕液晶显示。
2、可选配微型打印机。
3、一体化操作键盘。
4、最大支持32个防区控制。
5、最大支持8个防区报警信号(开关量)输出。
6、报警信号输出可通过跳线设置为“有源”或“无源”，“有源”接口可直接驱动LED显示屏、小功率警号等联动设备。
7、集成警号、警灯报警接口。
8、支持DC12V供电方式，自动电源切换。
二、WM-KC3208与电子围栏(脉冲电网)系统集成应用连接示意囷三、外观及接口说明1、正面板包括打印机、液晶显示屏、键盘区三部分，其中打印机为选配件，若未配置打印机，则无该窗口。
如下图所示：2、操作键盘：键盘包括数字键0～9及功能键，如下图：1)高压：将所有脉冲主机输出电压切换为“高压”状态2)低压：将所有脉冲主机输出电压切换为“低压”状态3)拆防：将所有防区撤防4)打印：打印报警记录(未配置打印机时则无效)5)上页、下页：屏幕显示页面切换6)设置：系统设置操作7)查看：浏览报警记录8)复位：取消报警、退出菜单3、背板左侧为信号接口区，包括报警输出接口、警号警灯接口、信号输入接口三部分，如下图：1)报警输出接口：有8个防区的报警信号输出端子，每个防区分别有“常开”和“常闭”接口，“常闭”接口为无源干接点，“常开”既可以为无源，也可以为有源(DC12V)。
注意：使用有源接口，必须区分“＋”、“－”正确连接，否则可能会损坏连接设备。
2)声光接口：警号、警灯接口均是DC12V有源接口，可以直接连接小功率警灯和警号。
3)485接口：是WM-KC3208与脉冲主机的通讯端口，A、B端子分别与脉冲主机的A、B端子对应连接，GND端子接485通讯线的屏蔽层，并接地。
脉冲电子围栏控制键盘
用户使用手册
尊敬的用户，您好！欢迎使用艾礼富红外技术公司脉冲电子围栏系统控制键盘。
十分感谢您的支持！
为了更方便的使用本产品，请您在使用前仔细阅读说明书，并按照说明书步骤操作，请注意说明书中提到的安全注意事项。
并请妥善保管本说明书，谢谢！
一、脉冲系统控制键盘接口与特性
1.1、产品设计依据
根据中华人民共和国公共安全行业标准GA/T7964-2015《脉冲电子围栏及其安装和安全运行》文件，设计开发控制键盘。
1.2、产品功能及特性
1、通过RS485总线与围栏主机实时通信，可管理和控制
1-255个电子围栏防区，支持系统读入无须手动添加防区；
2、可以对防区布防、撤防、消警快捷键操作，也可增加密码权限
来管理布防、撤防、消警；
3、多点控制能力，同一系统中最多用5个控制器键盘；
4、可设置自动布、撤防，高低压转换及切换时间；
5、系统运行状态实时监测，并显示运行数据；
6、键盘监测到防区运行异常，立即启动蜂鸣器报警或者外接报警器报警反应，
并通过液晶显示屏提示报警防区、报警类型等；
7、报警类型有：短路、断线、防拆、通讯失败，电池低压等；
8、报警防区号、报警类型、报警时间等历史信息存储和查询功能；
9、DC12V、常开、常闭信号报警联动信号输出；
10、最多可以支持存放32条报警记录和32条操作记录；
11、可扩展微型打印机接口和可选配录入无线遥控器。
图1.1产品外观
1.3、产品技术参数
供电电源：DC12V/1A
使用环境：温度：-40~+50℃湿度：≤95%
1.4 、控制键盘接线端子（见图1.2）
1、485A、485B为通讯接口，通过通讯线缆与张力围栏主机485A、485B相对应连接；
2、DC12V输入为键盘电源输入接口，键盘外接警号时应独立配置 DC12V/1A电源供电；
3、警号输出+，为报警输出接口。
警号输出+接12V警号正极， GND接警号负极，警号功率最大不超过 10W；
4、NO、NC、COM为开关量输出接口，NO为常开端，NC为常闭端，COM为公共端；
图1.2 键盘端口
二、脉冲系统控制键盘操作说明
键盘通电‚嘀‛一声之后LCD屏亮起，键盘进行自检，大概5秒钟后进入轮询防区状态，轮流显示
各个防区的状态，此LCD界面，我们称之为监控状态。
在监控状态下，LCD每秒轮显一个防区，防区正
常无报警时，显示防区电压值，有报警时，防区显示对应的报警状态。
当有防区报警产生时，LCD屏第
一行会固定显示该防区的报警状态，并启动警号，同时产生报警记录。
注意：键盘出厂状态所有防区都关闭，用户通过菜单读取连接的防区，才能显示防区状态。
在监控状态下，键盘操作有如下几种：
2.1、布防: 防区处于警戒状态，有入侵或其它异常时，会产生报警。
布防分全部防区操作和单个防区操作，按下‚布防‛键，键盘出现布防界面，用户可通过‚↑‛‚↓‛箭头键来选择全防区操作还是单防区操作，高压布防还是低压布防。
选定后，按下‚确认‛键。
如果是全防区，则键盘就对全部防区执行布防动作，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按‚确认‛键，则键盘就对该防区执行布防操作。
2.2、撤防:防区处于关闭状态，有入侵或其它异常时，不会产生报警。
撤防分全部防区操作和单个防区操作，按下‚撤防‛键，键盘出现撤防界面，用户可通过‚↑‛‚↓‛箭头键来选择全防区操作还是单防区操作，选定后，按下‚确认‛键。
如果是全防区，则键盘就对全部防区执行撤防动作，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按‚确认‛键，则键盘就对该防区执行撤防操作。
2.3、消警:发生报警时，用户可以关闭警号，此时用户应清除前端报警，如不清除，警号会再次响起。
消警分全部防区操作和单个防区操作，按下‚消警‛键，键盘出现消警界面，用户可通过‚↑‛‚↓‛箭头键来选择全防区操作还是单防区操作，选定后，按下‚确认‛键。
如果是全防区，则键盘就对全部防区执行消警动作，如果是单防区，则键盘调出单防区操作界面，此时，用户填入防区号，再按‚确认‛键，则键盘就对该防区执行消警操作。
2.4、报警提示音：当有报警产生或防区离线时，键盘会发出‚嘀…嘀…‛声响，提醒用户有报警产生。
报警提示音可以通过数字‚0‛进行开启或关闭。
2.5、报警记录提示音：当有新的报警记录产生时，用户未查看时，键盘每30秒发出‚嘀嘀嘀嘀‛4声提示音。
当用户查看报警记录后，提示音自动关闭。
查看报警记录，可参照菜单设置中的报警记录项进行操作。
三、脉冲系统控制键盘菜单设置
注意：输入正确，键盘‚嘀‛一声；输入错误，键盘‚嘀嘀嘀‛三声。
3.1、进入和退出主菜单
按‚菜单‛键，输入‚****‛4位密码，再按‚确认‛进入主菜单；在菜单状态下，按下‚菜单‛键，即可退出菜单。
键盘出厂密码为‚1234‛。
3.2、菜单功能介绍
（1）防区设置:
防区设置子菜单分为8项：
①读取已连接防区：当防区连接好后，按下‚确认‛键，键盘自动添加连接好的防区，只有添加好的防区，键盘才能实现管理
该防区。
出厂时黙认所有防区关闭，即没有添加任何防区。
②添加新防区：通过手动的方式进行添加防区。
调出添加界面。
单独对防区进行添加。
③高压设置：用于设置高压布防时，脉冲主机输出的电压值，有效值为3.0KV～5.5KV。
(仅防剪、触网型脉冲主机才
有此功能)
④低压设置：用于设置低压布防时，脉冲主机输出的电压值，有效值为0.5KV～1.0KV。
(仅防剪、触网型脉冲主机才
有此功能)
⑤防剪设置：用于开启或关闭防剪功能。
(仅防剪、触网型脉冲主机才有此功能)
⑥触网设置：用于开启或关闭触网功能。
(仅防剪、触网型脉冲主机才有此功能)
⑦触网系数设置：用于设置触网灵敏度，有效值为1～9。
仅防剪、触网型脉冲主机才有此功能)
⑧报警输入设置：用于开启或关闭开关量输入功能。
(仅防剪、触网型脉冲主机才有此功能)
（2）记录查询：
进入报警记录子菜单，键盘会显示报警记录和操作记录（键盘最多可记录32条报警记录和32条操作记录）。
通过操作‘↑’和‘↓’，‘确认’键选择进入到报警记录还是操作记录下级子菜单。
下级子菜单有以下两项：
①查询记录：通过操作‘↑’和‘↓’，‘确认’键可查询每条记录的详细信息。
②删除记录：选择选项按确认键，显示界面会提示‘删除所有记录？’，按‘确认’键确认删除，按‘返回’键，则返
回不删除记录。
（3）时钟设置:
进入时钟设置界面，按‘←’和‘→’移动光标，按‘↑’和‘↓’、来修改时间，按‘确认’键保存。
（4）定时布撤防:
进入定时布撤防界面，可以设置三条定时布撤防记录，每条记录包含三项内容，分别为：打开状态、布/撤防状态、定时时间。
按‘↑’和‘↓’修改参数、‘←’和‘→’移动光标，按‘确认’键保存。
如：开：高压： 09:00 表示每天9时00分执行高压布防动作。
（5）灵敏度设置:
进入灵敏度设置界面，设置电子围栏的报警灵敏度，报警灵敏度分为3个等级：快（1秒）、正常（2秒）、慢（3秒），通过按键‘↑’和‘↓’来切换。
(报警灵敏度指触发报警状态所需累积的时间，例如报警灵敏度设置为‚快‛时，短路持续超过1秒，系统才会报警，如短路维持不够1秒钟，系统无法触发报警。
)
（6）报警时间设置:
进入报警时间设置界面，通过按键‘↑’和‘↓’设置键盘外接警号报警时间，可设置1—9分钟（报警时间指系统被触发报警之后，键盘外接警号的鸣笛时间长度），修改后按‘确认’键保存。
（7）防区地址设置:
防区地址设置，主要用来修改脉冲电子围栏的防区号，必须每台电子围栏单独连接进行设置，进入防区地址设置界面，按‘↑’和‘↓’修改防区号、‘←’和‘→’移动光标，按‘确认’键保存，键盘提示‘防区修改成功’即表示旧防区号已经被替换成新防区号。
如果所修改的防区已经存在，键盘会提示‚防区修改失败‛。
（8）键盘地址设置：
因控制键盘支持多点控制功能，即5台控制器可同时在RS485总线上进行控制和管理255个电子围栏，所以此功能是在同一条RS485总线上存在大于2台键盘时设置键盘自身地址码使用的，单独一个键盘时可不设置，（通过按‘↑’和‘↓’设置）范围为1—4。
（9）键盘密码设置:
键盘有两种密码，分别为菜单密码和布撤防密码；菜单密码可用于开启菜单和布撤防，而布撤防密码不可开启菜单。
可通过菜单修改这两种密码，两种密码均为4位数密码，修改后按‘确认’键保存。
（10）布撤防密码开关：
用于开启或关闭设置布防、撤防或者消警操作时要不要输入布撤防密码，进入设置界面按‘↑’和‘↓’移动光标、‘←’和‘→’来进行设置需要的选项，修改后按‘确认’键保存。
（11）遥控器学码：
键盘可以让2个遥控器进行学码操作，遥控器学码后才能进行布撤防设置。
如不需要遥控器，可删除所有遥控器。
（12）版本号：
可以查看本键盘的软件版本号。
注意：在菜单模式、密码输入模式等，如果超过1分钟无按键输入且无报警产生时，键盘会自动关闭背光，退出到监控状态。
如有报警产生时，背光自动亮起。
