测微尺的构造和使用方法

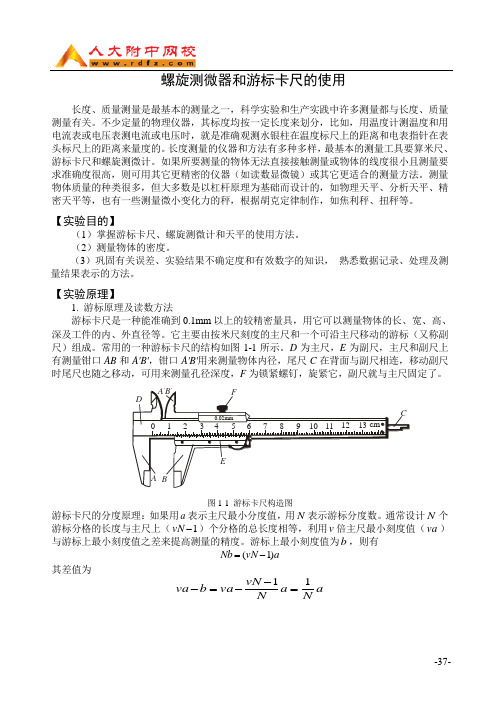

-37-螺旋测微器和游标卡尺的使用长度、质量测量是最基本的测量之一，科学实验和生产实践中许多测量都与长度、质量测量有关。

不少定量的物理仪器，其标度均按一定长度来划分，比如，用温度计测温度和用电流表或电压表测电流或电压时，就是准确观测水银柱在温度标尺上的距离和电表指针在表头标尺上的距离来量度的。

长度测量的仪器和方法有多种多样，最基本的测量工具要算米尺、游标卡尺和螺旋测微计。

如果所要测量的物体无法直接接触测量或物体的线度很小且测量要求准确度很高，则可用其它更精密的仪器（如读数显微镜）或其它更适合的测量方法。

测量物体质量的种类很多，但大多数是以杠杆原理为基础而设计的，如物理天平、分析天平、精密天平等，也有一些测量微小变化力的秤，根据胡克定律制作，如焦利秤、扭秤等。

【实验目的】（1）掌握游标卡尺、螺旋测微计和天平的使用方法。

（2）测量物体的密度。

（3）巩固有关误差、实验结果不确定度和有效数字的知识， 熟悉数据记录、处理及测量结果表示的方法。

【实验原理】1. 游标原理及读数方法游标卡尺是一种能准确到0.1mm 以上的较精密量具，用它可以测量物体的长、宽、高、深及工件的内、外直径等。

它主要由按米尺刻度的主尺和一个可沿主尺移动的游标（又称副尺）组成。

常用的一种游标卡尺的结构如图1-1所示。

D 为主尺，E 为副尺，主尺和副尺上有测量钳口AB 和A'B'，钳口A'B'用来测量物体内径，尾尺C 在背面与副尺相连，移动副尺时尾尺也随之移动，可用来测量孔径深度，F 为锁紧螺钉，旋紧它，副尺就与主尺固定了。

图1-1 游标卡尺构造图游标卡尺的分度原理：如果用a 表示主尺最小分度值，用N 表示游标分度数。

通常设计N 个游标分格的长度与主尺上（1-vN ）个分格的总长度相等，利用v 倍主尺最小刻度值（va ）与游标上最小刻度值之差来提高测量的精度。

游标上最小刻度值为b ，则有a vN Nb )1(-=其差值为a Na N vN vab va 11=--=--38-倍数v 称为游标系数，通常取1或2。

千分尺原理及使用方法培训总结千分尺作为精密测量工具，在机械加工、仪器仪表等行业中应用广泛。

掌握千分尺的原理及使用方法，对于提高产品质量、保障生产精度具有重要意义。

本文将对千分尺的原理及使用方法进行详细总结，以帮助大家更好地了解这一工具。

一、千分尺原理1.千分尺概述千分尺，又称微分尺，是一种精密长度测量工具，其测量精度可达0.01毫米（即千分之一毫米）。

千分尺主要由测砧、测微螺杆、固定尺、可动尺、锁紧装置和刻度盘等部分组成。

2.千分尺工作原理千分尺利用螺旋传动原理，将测微螺杆的旋转运动转换为直线运动，从而实现长度的精确测量。

当测微螺杆旋转时，固定尺与可动尺之间的距离发生变化，通过观察刻度盘上的刻度，可以得到被测物体的长度。

二、千分尺使用方法1.千分尺的准备工作（1）检查千分尺各部分是否完好，如有损坏，应及时更换或修理。

（2）将千分尺放置在平稳的工作台上，避免振动和冲击。

（3）清洁千分尺各部件，确保测量精度。

2.千分尺的使用步骤（1）将千分尺的测砧轻轻靠在被测物体上，使测微螺杆与被测物体接触。

（2）缓慢旋转测微螺杆，使固定尺与可动尺之间的距离逐渐减小，直至与被测物体紧密接触。

（3）在固定尺与可动尺接触后，继续旋转测微螺杆，使测微螺杆上的刻度线与固定尺上的某个刻度线对齐。

（4）读取刻度盘上的数值，即为被测物体的长度。

（5）测量完成后，松开锁紧装置，将千分尺从被测物体上取下。

3.千分尺使用注意事项（1）避免在测量过程中用力过猛，以免损坏千分尺。

（2）测量时要保持千分尺垂直于被测物体，以确保测量精度。

（3）在测量不同尺寸的物体时，应调整测微螺杆的位置，避免过度旋紧或松开。

（4）定期对千分尺进行校准，以保持测量精度。

总结：通过本次培训，我们了解了千分尺的原理及使用方法。

在实际工作中，掌握千分尺的正确使用方法，有助于提高产品质量，确保生产精度。

简单介绍显微镜测微尺技术参数：●尺度总长为1mm，分为100等分，每一分度值为0.01mm;●刻度线外有一直径为Φ3mm，线粗为0.1mm的圆，以便调焦时寻找线条;●刻线上复有厚度为0.17mm的盖玻片，保护刻线久用而不损伤.显微镜测微尺的详细介绍显微镜测微尺技术参数：●尺度总长为1mm，分为100等分，每一分度值为0.01mm;●刻度线外有一直径为Φ3mm，线粗为0.1mm的圆，以便调焦时寻找线条;●刻线上复有厚度为0.17mm的盖玻片，保护刻线久用而不损伤.测微尺的功能:主要用于显微镜的校正.测微尺的使用:测微尺分目镜测微尺和镜台测微尺，两尺配合使用。

目镜测微尺是一块圆形玻璃，中心刻有一尺，长5~10mm，分成50~100格。

每个所代表的实际长度因不同物镜的放大率和不同镜筒长度而异。

镜台测微尺是在一块载玻片的中央，用树胶封固一圆形的侧微尺，长1~2mm，分成100或200格。

每格实际长度为0.01mm（10μm）。

当用目镜测微尺来测量细胞的大小时，必须先用镜台测微尺核实目镜测微尺每一格所代表的实际长度。

方法如下：1．将一侧目镜从镜筒中拔出，旋开目镜下面的部分，将目镜侧微尺刻度向下装在目镜的焦平面上，重新把旋下的部分装回目镜，然后把目镜插回镜筒中。

2．将镜台侧微尺刻度向上放在镜台上夹好，使侧微尺分度位于视野中央。

调焦至能看清镜台侧微尺的分度。

3．小心移动镜台侧微尺和转动目镜侧微尺，使两尺左边的一直线重合，然后由左向右找出两尺另一次重合的直线。

4．纪录两条重合线间目镜侧微尺和镜台侧微尺的格数。

计算目镜侧微尺每格所代表的实际长度。

目镜尺每格所代表的实际长度=（两重合线间镜台测微尺的格数/两重合线间目镜测微尺的格数）×10um 5．取下镜台侧微尺，换上需要测量的玻片标本，用目镜侧微尺测量标本。

小常识：显微镜测微尺（Microscope Graticules）主要分为两种：目镜测微尺（目微尺，Eyepiece Graticules）和镜台测微尺（载台测微尺，台测微尺，Stage Graticules）。

显微镜测微尺的使用目镜测微尺是一块圆形玻片，在玻片中央把5mm长度刻成50等分，或把10 mm长度刻成100等分。

测量时，将其放在接目镜中的隔板上（此处正好与物镜放大的中间像重叠）来测量经显微镜放大后的细胞物象。

由于不同目镜、物镜组合的放大倍数不相同，目镜测微尺每格实际表示的长度也不一样，因此目镜测微尺测量微生物大小时须先用置于镜台上的镜台测微尺校正，以求出在一定放大倍数下，目镜测微尺每小格所代表的相对长度。

镜台测微尺（即物镜尺）是中央部分刻有精确等分线的载玻片，一般将lmm等分为100格，每格长l0μm（即0.0lmm），是专门用来校正目镜测微尺的。

校正时，将镜台测微尺放在载物台上.由于镜台测微尺与细胞标本是处于同一位置，都要经过物镜和目镜的两次放大成象进入视野，即镜台测微尺随着显微镜总放大倍数的放大而放大，因此从镜台测微尺上得到的读数就是细胞的真实大小，所以用镜台测微尺的已知长度在一定放大倍数下校正目镜测微尺，即可求出目镜测微尺每格所代表的长度，然后移去镜台测微尺，换上待测标本片，用校正好的目镜测微尺在同样放大倍数下测量微生物大小。

目镜测微尺的校正:把目镜的上透镜旋下，将目镜测微尺的刻度朝下轻轻地装入目镜的隔板上，把镜台测微尺置于载物台上，刻度朝上。

先用低倍镜观察，对准焦距，视野中看清镜台测微尺的刻度后，转动目镜，使目镜测微尺与镜台测微尺的刻度平行，移动推动器，使两尺重叠，再使两尺的“0”刻度完全重合，定位后，仔细寻找两尺第二个完全重合的刻度，计数两重合刻度之间目镜测微尺的格数和镜台测微尺的格数。

因为镜台测微尺的刻度每格长l0μm，所以由下列公式可以算出目镜测微尺每格所代表的长度。

例如目镜测微尺5小格正好与镜台测微尺5小格重叠，已知镜台测微尺每小格为l0μm，则目镜测微尺上每小格长度为=5×10μm/5＝10μm用同法分别校正在高倍镜下和油镜下目镜测微尺每小格所代表的长度。

由于不同显微镜及附件的放大倍数不同，因此校正目镜测微尺必须针对特定的显微镜和附件（特定的物镜、目镜、镜筒长度）进行，而且只能在特定的情况下重复使用，当更换不同放大倍数的目镜或物镜时，必须重新校正目镜测微尺每一格所代表的长度。

测微尺的使用方法测微尺是一种常用的测量工具，主要用于精确测量物体长度、宽度、深度等尺寸。

它通常由一根可伸缩的尺子和一个可固定尺子的测量头组成。

下面是使用测微尺的一般方法：1.准备工作：在开始测量之前，首先要确保测微尺的尺度清洁和无损坏。

如果尺度有灰尘或污垢，可以用一块软布轻轻擦拭。

同时，确保测微尺的运动部件灵活可动，并且固定尺子能够牢牢固定住。

2.选择合适的尺度：测微尺通常有分米、厘米和毫米的尺度。

根据需要测量的对象，选择适当的尺度。

例如，如果需要测量的物体尺寸为1.5厘米，应该选择毫米的尺度。

3.测量物体的长度：将测微尺的固定尺子靠近物体的一端，使测量头与物体紧密接触。

尽量垂直于测量物体的表面，避免产生误差。

然后，伸缩尺子，直到另一端的尺度与物体的另一端对齐。

读取固定尺子上与伸缩尺子上尺度对应位置的数值，这就是物体的长度。

如果固定尺子上有多个刻度，需要将它们相加得到最终的尺寸。

4.测量物体的宽度：与测量长度的方法类似，首先将测微尺的固定尺子靠近物体的一边，使测量头与物体紧密接触。

然后，通过伸缩尺子移动固定尺子，直到另一边的尺度与物体的另一边对齐。

读取固定尺子上与伸缩尺子上尺度对应位置的数值，这就是物体的宽度。

5.测量物体的深度：要测量物体的深度，首先需要将测微尺置于物体的表面上。

然后，从物体的表面开始，将测微尺的测量头插入物体，直到达到所需的深度。

读取伸缩尺子上与固定尺子尺度对应的数值，这就是物体的深度。

6.注意事项：在使用测微尺时，需要注意以下几点：首先，要保持测微尺的平衡，避免偏斜或倾斜。

其次，读取测量结果时，要注意对准尺度的刻度线，以避免读取错误的数值。

此外，使用测微尺时应轻拿轻放，避免将其弄折或弯曲。

总结：测微尺是一种精确测量长度、宽度、深度等尺寸的工具。

使用它需要先选择合适的尺度，然后将测微尺固定尺子靠近物体，通过伸缩尺子的移动来对齐另一端，最后读取与固定尺子尺度对应的数值。

在使用测微尺时要注意保持平衡、准确读取和轻拿轻放。

测微尺的使用方法摘要：1.测微尺简介与特点2.测微尺的使用步骤3.注意事项与维护方法正文：测微尺是一种精密的测量工具，广泛应用于各种测量领域。

它具有测量精度高、操作简便等特点。

下面我们将详细介绍测微尺的使用方法及其注意事项。

一、测微尺简介与特点测微尺是一种具有高精度的测量工具，其最小刻度值为0.01mm。

它主要由尺身、刻度盘、测微螺纹和微调手轮等部分组成。

测微尺具有以下特点：1.测量范围广泛：测微尺可以测量长度、宽度、高度等各种尺寸。

2.精度高：测微尺的最小刻度值为0.01mm，满足各种精密测量需求。

3.操作简便：测微尺的结构设计使得测量过程更加轻松便捷。

二、测微尺的使用步骤1.准备工作：在使用测微尺之前，先将测微尺擦拭干净，确保其表面无尘埃及油污。

2.放置测微尺：将测微尺放置在需要测量的物体上，使其保持平稳。

3.读取数值：观察刻度盘上的数值，找到与测微尺上的刻度线对齐的刻度点。

4.微调：若需要更精确的测量结果，可以使用微调手轮进行微调。

5.记录数据：记录测量结果，注意单位的转换。

三、注意事项与维护方法1.使用过程中，避免测微尺受到撞击或摔落，以免影响测量精度。

2.测量过程中，不要用手指直接接触测微尺的刻度线，以免磨损。

3.测量完毕后，将测微尺擦拭干净，放入专用盒子里，以防尘埃及水分侵入。

4.定期检查测微尺的螺丝是否松动，如有松动，应及时拧紧。

5.长时间不使用测微尺时，可以在尺身上涂抹少量润滑油，以防止部件生锈。

总之，掌握测微尺的使用方法及其注意事项，能够让我们更加高效地进行精密测量工作。
