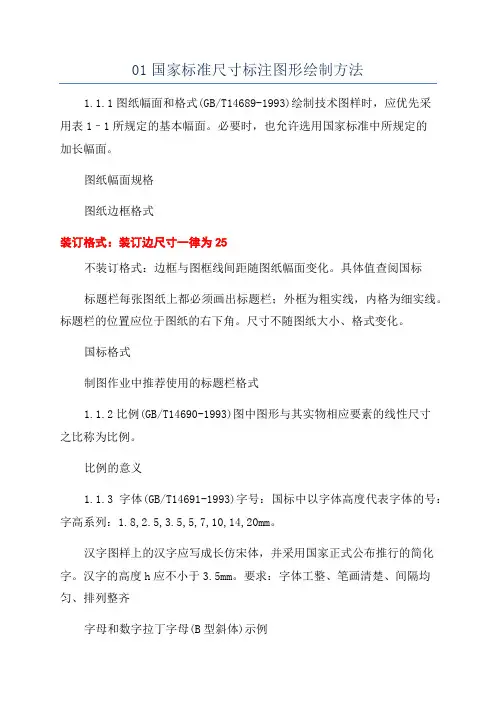

01国家标准尺寸标注图形绘制方法1.1.1图纸幅面和格式(GB/T14689-1993)绘制技术图样时，应优先采用表1–1所规定的基本幅面。
必要时，也允许选用国家标准中所规定的加长幅面。
图纸幅面规格图纸边框格式装订格式：装订边尺寸一律为25不装订格式：边框与图框线间距随图纸幅面变化。
具体值查阅国标标题栏每张图纸上都必须画出标题栏；外框为粗实线，内格为细实线。
标题栏的位置应位于图纸的右下角。
尺寸不随图纸大小、格式变化。
国标格式制图作业中推荐使用的标题栏格式1.1.2比例(GB/T14690-1993)图中图形与其实物相应要素的线性尺寸之比称为比例。
比例的意义1.1.3字体(GB/T14691-1993)字号：国标中以字体高度代表字体的号：字高系列：1.8,2.5,3.5,5,7,10,14,20mm。
汉字图样上的汉字应写成长仿宋体，并采用国家正式公布推行的简化字。
汉字的高度h应不小于3.5mm。
要求：字体工整、笔画清楚、间隔均匀、排列整齐字母和数字拉丁字母(B型斜体)示例阿拉伯数字示例罗马数字示例1.1.4图线(GB/T17450-1998)图线分粗、细两种，细线宽度约为d/2。
图线宽度的推荐系列为：0.18,0.25,0.5,0.35,0.5,0.7,1,1.4,2mm。
在同一图样中同类图线的宽度应基本一致，虚线、细点划线及双点划线的线段长度和间隔应各自大致相等。
图线之间相交、相切都应以线段相交或相切。
若各种图线重合，应按粗实线、点划线、虚线的先后顺序选用线型。
1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2.图样中(包括技术要求和其它说明)的尺寸，以毫米为单位时，不需要标注计量单位的代号和名称，如采用其它单位，则必须注明相应的计量单位的代号或名称，如45度30分应写成45°30′。
3.图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应另加说明。
机械制图基础知识：尺寸注法，标注尺寸的基本方法在生产实际当中要用到图纸，图纸上的图形表达了零部件的形状，图纸上的尺寸表示了零部件的大小。
完整的图纸必须要有尺寸。
尺寸是加工制造零件的主要依据。
如果尺寸标注错误、不完整或不合理，则会给生产加工、检验、装配等工作带来困难，甚至产生废品造成经济损失，所以在机械制图学习过程中，必须重视尺寸的标注，尺寸的标注要符合国家标准，遵守国家标准的相关规定。
可参见尺寸注法（GB/T4458.4——2003）。
零件尺寸标注一、标注尺寸的基本要求1、正确：要符合国家标准的有关规定。
2、完整：要标注制造零件所需要的全部尺寸，不遗漏，不重复。
3、清晰：尺寸布置要整齐、清晰，便于阅读。
4、合理：标注的尺寸要符合设计要求及工艺要求。
二、尺寸标注的基本原则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
真实尺寸原则2、图样中的尺寸凡以毫米（mm）为单位时，不需要标注其计量单位的代号或名称；如采用其他单位，则必须注明相应的计量单位的代号或名称。
单位原则3、图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
完整原则4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
一次性原则5、在保证不致引起误解和不产生理解多义性的前提下，力求简化标注。
尺寸配置合理。
三、尺寸标注的要素一个完整的尺寸包括：尺寸界线、尺寸线、尺寸线终端和尺寸数字。
尺寸标注要素1、尺寸界线尺寸界线要求尺寸界线是表示尺寸范围的线。
有关尺寸界线的规定：A、用细实线绘制；B、由图形的轮廓线、轴线或对称中心线处引出，也可以直接利用这些线作为尺寸界线；C、尺寸界线一般应与尺寸线垂直；D、在光滑过渡处标注尺寸时，必须用细实线将轮廓延长，从它们的交点处引出尺寸界线；E、尺寸界线应超出尺寸线2～5mm左右。
2、尺寸线尺寸线要求A、必须用细实线绘制；B、不能画在其它图线的延长线上；C、线性尺寸的尺寸线应与所标注尺寸线段平行；D、尺寸线与尺寸线之间或尺寸线与尺寸界线之间应尽量避免相交；尺寸标注要求参考3、尺寸线终端形式尺寸线终端形式4、尺寸数字任何图线不能通过尺寸数字线性尺寸的表示方法A、线性尺寸的数字通常注写在尺寸线的上方或中断处；B、角度尺寸数字必须水平书写；C、尺寸数字不允许被任何图线所通过，否则，需将图线断开或引出标注；中心线断开D、线性尺寸数字的注写方向为：水平方向的尺寸数字字头向上，垂直方向的尺寸数字字头向左，倾斜方向的尺寸数字字头偏向斜上方；避免在30°范围内标注尺寸；注意点四、常见的尺寸注法⒈、角度尺寸⑴ 尺寸线应画成圆弧，其圆心是该角的顶点。
尺寸标注目录：.线性标注..对齐标注..坐标标注..直径标注..角度标注..基线标注..连续标注..引线标注..快速标注..圆心标记..尺寸公差标注..形位公差标注..文本编辑..文本标注..输入文本..文本编辑..“标注”工具条Auto CAD 2004所有的尺寸标注命令有菜单和工具条两种形式，分别集中在“标注”下拉式菜单和工具条中。
“标注”工具条在缺省状态下是不显示的，用户可以在任一工具条上单击鼠标右键，从弹出的快捷菜单中选择“标注”命令，即可打开如图所示的“标注”工具条。
1线性标注线性标注用于水平或垂直尺寸的标注，如图所示。
单击“线性标注”按钮，命令行给出“指定第一条尺寸界线起点或<选择对象>”提示，按下“对象捕捉”，拾取图中A点，命令行给出“指定第二条尺寸界线起点”提示，再拾取B点。
移动光标将跟随光标的尺寸线放置在合适的位置，最后单击鼠标左键，即完成一个线性尺寸的标注。
2对齐标注对齐标注用于创建尺寸线与图形中的轮廓线相互平行的尺寸标注，如图中的29长度尺寸。
3坐标标注坐标标注用于创建坐标点的标注，如图所示。
在图中的6个圆的形式和直径一样，其相互位置关系要求十分严格，需使用坐标镗床加工，此时就需要进行坐标标注。
单击“坐标标注”按钮，利用“对象捕捉”功能拾取一个圆心，水平移动光标即出现y坐标值，垂直移动即出现x坐标值，待位置合适时单击鼠标左键，即完成一个坐标值的创建。
4直径标注直径标注用于圆或圆弧的直径尺寸标注，如图所示。
单击“直径”按钮，系统提示“选择圆弧或圆”，移动光标拾取图中的圆弧。
系统在命令行给出“指定尺寸线位置或[多行文字（M）/文字（T）/角度（A）]”提示，移动光标使半径尺寸文字位置合适，单击鼠标左键指定尺寸线位置，结束直径标注。
5角度标注角度标注用于圆弧包角、两条非平行线的夹角以及三点之间夹角的标注，如图所示。
单击“角度”按钮，系统给出“选择圆弧、圆、直线或<指定顶点>”提示。
