1.0 管线编号
工艺及公用物料的管道编号
50LSS - 11 40 010 – B2A – F40
隔热代号（见1.3）及厚度
管道材料等级
顺序号
来自/所在区域/分区号（P＆ID分区号）（见1.2）
乙烯装置代号
管线物料代号（见1.1）
管径
蒸汽伴热系统的管道编号
蒸汽分配管编号
SSM — XX — XX
蒸汽分配缸顺序号
P＆ID分区号
蒸汽分配缸代号
蒸汽分配管编号
CM — XX — XX
凝水集合缸顺序号
P＆ID分区号
凝水集合缸代号
公用物料软管站编号
HS — X
软管站顺序号
软管站代号
1.1 管线物料代号
管线物料代号表示管线在正常操作条件下管线的用途，见下表中的内容。

1.2 单元/区域编码
1.3 保温标识
管线的保温及伴热要求应从管线编号中表现出来。

当不需要保温时，该位置应空白。

保温的类型及子类见下表所示。

1.4 管道支架标记描述
J(A1)——————
︺︺︺︺︺︺
管架型号公称直径材料编码 H 挡块号仅用于修改的长度
DWG.No. Pipe Size Mail Code Clip No. Modified Length Only
公称直径以英寸计
材料编码：CS1＝Carbon Steel 碳钢Q235A，CS2＝20＃；
CM＝Chrome 低合金钢15CrMo；
SS＝Stainless Steel 不锈钢 0Cr18Ni9
管架编号
顺序号
P＆ID分区号
生根方法
管架类型
管架类型（A：固定架，G：导向架，H：吊架，S：弹簧架，R：刚性支撑，D：限位架）
生根方法（生根在S：钢结构，C：混凝土钢结构，F：基础结构，V：容器或塔上）。

合集下载

管道代号编号规则

管道代号编号规则

管道代号编号规则

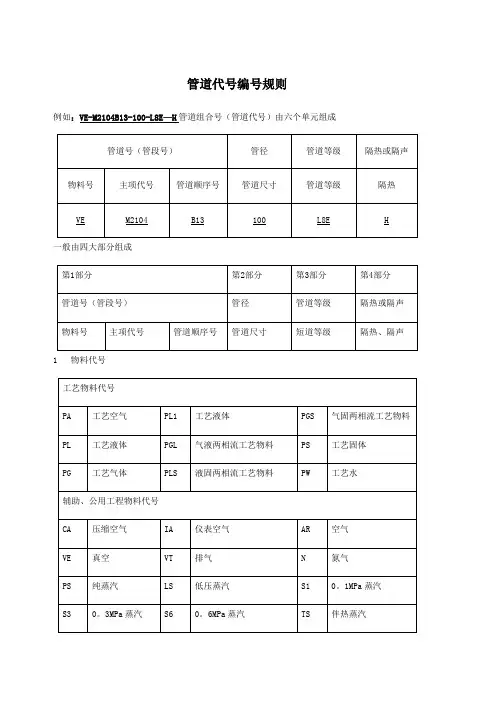

例如：VE-M2104B13-100-L8E—H管道组合号（管道代号）由六个单元组成
一般由四大部分组成
1物料代号
2主项代号
按工程设计给定的主项编号填写，采用两位数字，从01~99。

特殊情况下允许以主项代号作为主项编号。

3管道顺序号
相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。

4管道尺寸
一般标注公称尺寸,以mm为单位，只注数字，不注单位。

5管道等级
由下列三个单元组成：L 1 B
1）第一单元为管道的公称压力(MPa），用大写英文字母表示.
ANSI：美国国家标准学会
ASME:美国机械工程协会
ASME标准压力等级代号：
国内标准压力等级代号：
2）第二单元为顺序号,用阿拉伯数字表示，由1开始。

3）第三单元为管道材质，用大写英文字母表示，与顺序号组合使用.
6隔热或隔声代号。
