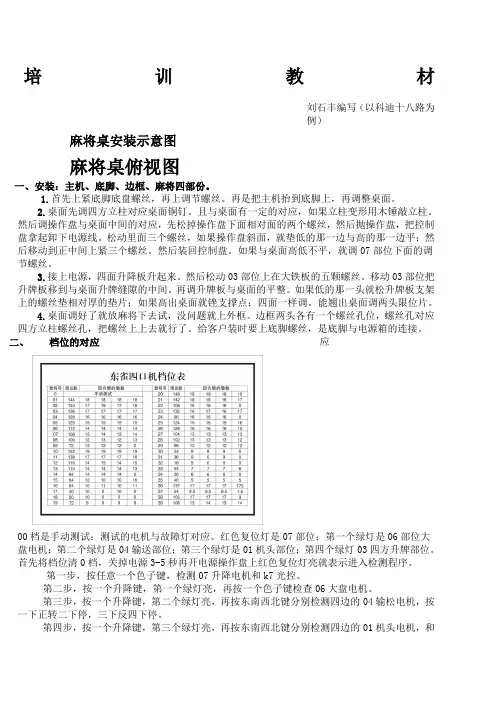

培训教材刘石丰编写（以科迪十八路为例）麻将桌安装示意图麻将桌俯视图一、安装：主机、底脚、边框、麻将四部份。
1.首先上紧底脚底盘螺丝，再上调节螺丝。
再是把主机抬到底脚上，再调整桌面。
2.桌面先调四方立柱对应桌面铜钉。
且与桌面有一定的对应，如果立柱变形用木锤敲立柱。
然后调操作盘与桌面中间的对应，先松掉操作盘下面相对面的两个螺丝，然后抛操作盘，把控制盘拿起卸下电源线。
松动里面三个螺丝，如果操作盘斜面，就垫低的那一边与高的那一边平；然后移动到正中间上紧三个螺丝。
然后装回控制盘。
如果与桌面高低不平，就调07部位下面的调节螺丝。
3.接上电源，四面升降板升起来。
然后松动03部位上在大铁板的五颗螺丝。
移动03部位把升牌板移到与桌面升牌缝隙的中间。
再调升牌板与桌面的平整。
如果低的那一头就松升牌板支架上的螺丝垫相对厚的垫片；如果高出桌面就锉支撑点；四面一样调。
能翘出桌面调两头限位片。
4.桌面调好了就放麻将下去试，没问题就上外框。
边框两头各有一个螺丝孔位，螺丝孔对应四方立柱螺丝孔，把螺丝上上去就行了。
给客户装时要上底脚螺丝，是底脚与电源箱的连接。
二、档位的对应应00档是手动测试：测试的电机与故障灯对应。
红色复位灯是07部位；第一个绿灯是06部位大盘电机；第二个绿灯是04输送部位；第三个绿灯是01机头部位；第四个绿灯03四方升牌部位。
首先将档位清0档，关掉电源3-5秒再开电源操作盘上红色复位灯亮就表示进入检测程序。
第一步，按任意一个色子键，检测07升降电机和k7光控。
第二步，按一个升降键，第一个绿灯亮，再按一个色子键检查06大盘电机。
第三步，按一个升降键，第二个绿灯亮，再按东南西北键分别检测四边的04输松电机，按一下正转二下停，三下反四下停。
第四步，按一个升降键，第三个绿灯亮，再按东南西北键分别检测四边的01机头电机，和k16光控。
第五步，按一个升降键，第四个绿灯亮，再按东南西北键分别检测四边的03推升电机，和k11光控。
麻将机的机构与组成现在市场上自动麻将机的种类很多，主要有单口麻将机、四口麻将机和八口麻将机，针对市场上使用比例最多的四口麻将机，我深入的剖析了四口麻将机的内部机构组成。

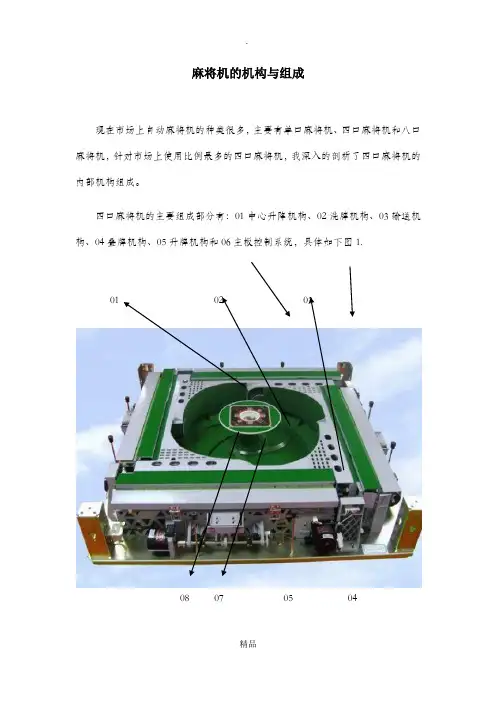

四口麻将机的主要组成部分有：01中心升降机构、02洗牌机构、03输送机构、04叠牌机构、05升牌机构和06主板控制系统，具体如下图1.01 02 0308 07 05 04图1. 四口麻将机的主要组成部分其中，06部件（主板控制系统）一般在麻将桌02部件下方，图1.无法直接看到，下面就麻将桌各个部件机构做一下具体的分析介绍：一、中心升降机构中心升降机构主要作用：机构上升时可将牌推入，下降时与平台平行，同时升降机构上安装有操作盘。
操作盘是与06控制系统连接的，上面有自动摇骰子按钮、换麻将按钮（同时兼做其它功能使用）和一些指示操作灯，其对应的电路板如下图2. 。
骰子就放在中心圆面板的凹槽内，由东南西北4个方位的玩家按下骰子按钮后，骰子滚动跳跃。
整个升降机构主要由一个中心升降电机驱动。
图2. 中心升降机构的控制电路板二、洗牌机构四口麻将机的洗牌机构主要由大盘电机、07锥形圆转盘、08拨牌弹簧组成，其中，锥形圆转盘上附有一层毛毯，可以增加与麻将之间的摩擦力，方便带动麻将与圆转盘一起转动。
大盘电机驱动圆转盘带动麻将转动，同时拨牌弹簧可以将麻将推挤到圆盘的边沿，并将牌翻面放置，进而方便磁条将麻将吸起来。
三、输送机构四口麻将机由于是麻将桌四个方向同时上牌，所以对应的每个方向都有一个一套输送机构。
该输送机构由09吸牌磁头、输送带、输送带电机，见下图3.09 10 11图3. 麻将机的分解视图当麻将牌在洗牌机构的驱动下经过吸牌磁头时，会被磁头吸起来，然后由传送带将牌输送到制定的位置。
其中洗牌磁头位置有一个光电计数器，四口麻将机每边只需要34张牌，当计数器记录到34张牌时，就会停止输送牌，多余的牌会被再次回吐到洗牌洗牌机构中。
四、叠牌机构四口麻将机的叠牌机构分布在四个方向的拐角处，主要由12叠推电机、压牌板、推牌支架、推牌器零位传感器、凸轮、13控制电路板等组成，见下图4.12 13图4. 叠牌机构四口麻将机四个方向可同时进行叠牌操作，由于输送机构输送过来的麻将牌都是单层排列，牌输送到叠牌机构处时，先是一张牌固定，紧接着是第二张牌过来，推牌器零位传感器会检测到信号，驱动12叠牌电机将牌叠在第一张牌上，然后推牌支架被凸轮机构推动将叠好的牌推到指定位置，依此类推直到所有的34张牌都安放好为止。

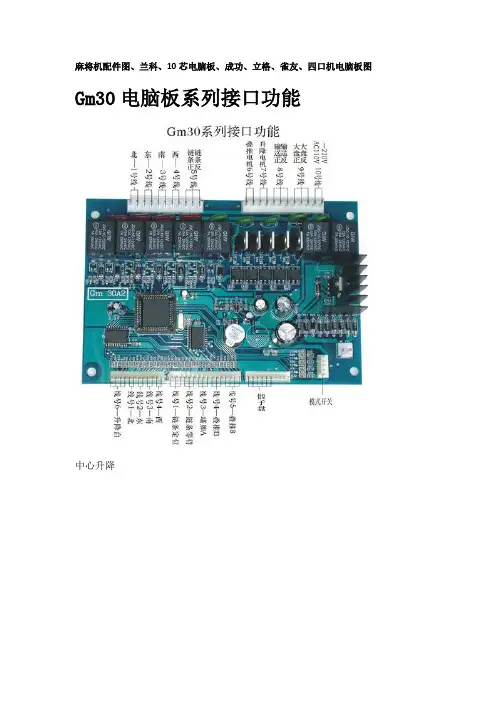

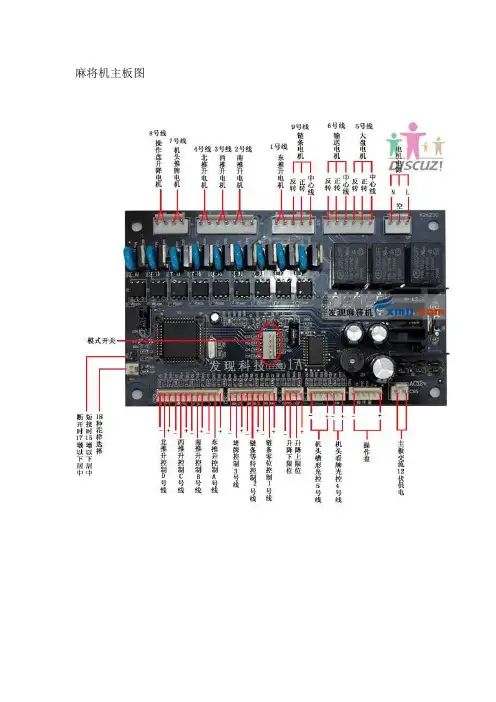

麻将机配件图、兰科、10芯电脑板、成功、立格、雀友、四口机电脑板图Gm30电脑板系列接口功能中心升降推升传感器链条零位光控链条等待光控机头光控机头槽型光控光控堵牌光控Gm802-B3电脑板控制盘Gm681-B3控制盘Gm402-B控制盘GM402-B7控制盘Gm402-B4控制盘兰科电脑板5号10芯电脑板6号成功电脑板7号麻将机电脑板8号立格电脑板9号雀友电脑板四口机电脑板11号麻将机电脑板1号板：麻将机电脑板1号板是发现科技针对麻将机行业开发的第一款高性能电脑控制板。
整套板主要采用进口器件，其生产工艺达到国际标准，其程序是根据麻将机行业的主流方式和广大使用者的理念进行设计，它抗干扰性能强，运行稳定，直观的测试方案得到业内厂商与消费者的赞同。
其主要功能有：1、自动检测功能，检测各机构全部正常后自动复位。
2、有18种以上花样，可根据客户要求进行适当调整。
3、有老桩自动记忆功能。
4、故障自动报警并指示部位。
5、能进行传感器检测，进入测试状态后等手动测试每个传感器是否正常工作。
6、洗牌、链条、输送电机有反转功能，弥补了机械上的不足。
7、自动保护，能以最快的速度保护电机，避免故障扩大。
8、通用性强，能实现110V电机与220V电机的通用。
麻将机电脑板1号板测试方案：把编码开关调到“0”，打开电源听到鸣叫后就进入测试状态，“0”档位时，连桩灯不点亮，按A或B键，升降台动作，点按点动，常按常动，升到最高位时，4个桩家灯点亮，鸣叫一声；降到最低位时，“SET”灯点亮，鸣叫一声。
“1”档位时，连桩灯“C”点亮，按A或B键，东升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。
“2”档位时，连桩灯“C、D”点亮，按A或B键，南升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。
“3”档位时，连桩灯“C、D、E”点亮，按A或B键，西升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。
全自动麻将机故障与维修1、电源开关：开启与关闭麻将桌电源。
2、保险丝：当短路或过载时熔断而起保护作用3、标 牌：公司特定安全标志。
4、开关板：开关的安装板5、S1探测器：俗称计数光控，探测来牌的光控。
6、01电机：又称叠推电机，01部件的动力电机。
7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。
8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。
9、复位开关 在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态, 则保持原状态。
注意： 不影响坐庄状态。
10、拾牌输送带：输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。
11、S6探测器：当接到皮带上牌满信号，延时控制磁环和洗牌盘停止和输送麻将牌。
12、洗牌盘：装牌的容器和搅牌的主要部件。
13、复位指示灯：当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。
14、中心升降门：上升时将牌推入，降时与台面平，即可游戏。
15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一气呵成16、拨牌支架：与洗牌盘配合将牌搅乱，目前均使用拨牌拉簧。
17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件及时推出麻将牌。
18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动19、运牌盖板： 下面粘毛条刷，将牌的背面温柔的刷干净。
20、运牌链条： 运牌的传动件。
21、面板支承架：四角上立柱起台面板的固定和支承作用。
22、S5探测器：又称角定位光控，运牌链条运送牌中途控制光控。
23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。
反光发讯。
24、撑杆：当台面板翻起时，撑住台面板，已便清洁麻将桌。
25、承牌板：放置码好麻将牌的高级铝合金板。
26、骰子按钮：掷骰子的按钮。
27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。
