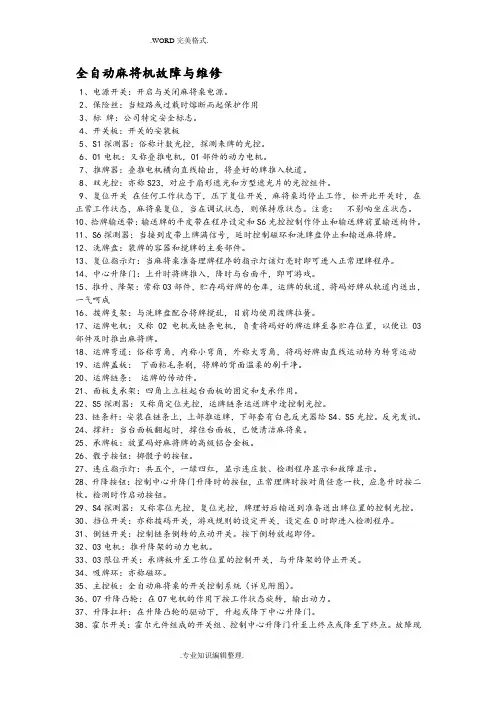

全自动麻将机故障与维修1、电源开关：开启与关闭麻将桌电源。
2、保险丝：当短路或过载时熔断而起保护作用3、标 牌：公司特定安全标志。
4、开关板：开关的安装板5、S1探测器：俗称计数光控，探测来牌的光控。
6、01电机：又称叠推电机，01部件的动力电机。
7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。
8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。
9、复位开关 在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态, 则保持原状态。
注意： 不影响坐庄状态。
10、拾牌输送带：输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。
11、S6探测器：当接到皮带上牌满信号，延时控制磁环和洗牌盘停止和输送麻将牌。
12、洗牌盘：装牌的容器和搅牌的主要部件。
13、复位指示灯：当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。
14、中心升降门：上升时将牌推入，降时与台面平，即可游戏。
15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一气呵成16、拨牌支架：与洗牌盘配合将牌搅乱，目前均使用拨牌拉簧。
17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件及时推出麻将牌。
18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动19、运牌盖板： 下面粘毛条刷，将牌的背面温柔的刷干净。
20、运牌链条： 运牌的传动件。
21、面板支承架：四角上立柱起台面板的固定和支承作用。
22、S5探测器：又称角定位光控，运牌链条运送牌中途控制光控。
23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。
反光发讯。
24、撑杆：当台面板翻起时，撑住台面板，已便清洁麻将桌。
25、承牌板：放置码好麻将牌的高级铝合金板。
26、骰子按钮：掷骰子的按钮。
27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。
28、升降按钮：控制中心升降门升降时的按钮，正常理牌时按对角任意一枚，应急升时按二枚。
检测时作启动按钮。
29、S4探测器：又称零位光控，复位光控，牌理好后输送到准备送出牌位置的控制光控。
30、挡位开关：亦称拨码开关，游戏规则的设定开关，设定在0时即进入检测程序。
31、倒链开关：控制链条倒转的点动开关。
按下倒转放起即停。
32、03电机：推升降架的动力电机。
33、03限位开关：承牌板升至工作位置的控制开关，与升降架的停止开关。
34、吸牌环：亦称磁环。
35、主控板：全自动麻将桌的开关控制系统（详见附图）。
36、07升降凸轮：在07电机的作用下按工作状态旋转，输出动力。
37、升降扛杆：在升降凸轮的驱动下，升起或降下中心升降门。
38、霍尔开关：霍尔元件组成的开关组、控制中心升降门升至上终点或降至下终点。
故障现象 ：中心升降门升到最高点与最底点均应停。
若升降不停或无升降，则说明故障存在。
解决方案：（1）霍尔开关是否好？（2）磁块极性错？（3）螺钉是否松脱？（4）扛杆是否偏移？（5）是否有卡住的死点？故障现象 ：四方承牌板连续工作，停止时承牌板应停至工作上位。
如果没有停在工作位，表明有故障。
解决方案：（1）检查相应的03限位开关（2）检查相应的03限位凸轮（3）检查相应的插芯限位开关可用一模似盘检查，该模似盘外径比常盘小0.5，V型槽浅0.8，该盘能正常升降03开关就不会出问题。
故障现象 ：洗牌盘与磁环应转动，当启动未转或转转停停故障存在。
解决方案：（1）插芯是否有问题？（2）电机电容是否接错，坏？（3）电机接线是否接错？（4）洗牌盘是否擦铁圈？（5）洗牌盘是否碰到异物？(6)、磁环是否按装准确。
注：磁环左右导轮不应卡住磁环，应该略松，以保证张紧轮为驱动轮提供足够摩擦力(7)、磁环与导轨是否有吸住现象？(8)、张紧轮按装是否准确？(9)、磁环或转盘是否变形？(10)、主控板是否出错？故障现象 ：检测04部件输送带倒转是否正常，若没有倒转则说明有故障。
解决方案：（1）检查插芯是否合格（2）电机电容是否接错？（3）电机接线是否有破损？（4）是否有卡住现象？（5）张紧轴是否正常？故障现象 ：04部件输送带正转，挡住S6光控输送带停止工作。
解决方案：（1）检查S6是否合格、可靠？（2）同3处理方法。
故障现象 检测01部件推牌复位、每启动一次01转动，推牌头应停在最前端，当推牌头反复来回或不动时则说明故障。
同时四方坐庄灯闪烁报警。
解决方案：（1）检查S23插件是否可靠。
（2）检查S23方型遮光片位置是否准确（3）（即转动01，推牌头至前端时，S3光控与方型遮光片应有1mm以上的间隙。
（4）检查电机、电容是否损坏。
故障现象 ：链条复位位置准确。
启动链条电机相应链条杆行到光控处复位停止。
若到S4光控处不停则视为故障。
解决方案：（1）检查S4光控器件是否可靠？（2）检查链条杆反射套是有效？注：（指反射的上下位置和相对距离）故障现象 ：检查链条角定位是否有效。
启动后链条运转，相应链条杆行到S5光控时应停。
若没停，则存在故障。
解决方案：(1)、检查S5光控器件是否可靠(2)、检查相应链条杆反射套是否有效故障现象 ：检查01叠推机构上的S1光控与双光控中的S2光控是否正常？启动后，用牌或白纸挡一下光控，叠推机构应正常工作一次，当不工作或连续工作判为故障。
解决方案：（1）检查S1光控元件。
（2）检查S2光控元件。
（3）检查光控插件。
（4）检查线路中是否有开路或断路。
（5）检查01部件中是否有异物或装配不当卡住。
故障现象 ：单个检查03-4部件是否正常启动一次应停止在复位状态。
当不能到复位状态时，判为故障解决方案：(1)、检查03-4部件是否有异物卡住。
(2)、检查03-4限位开关是否正常工作。
故障现象 ：单个检查03-3部件是否正常启动一次应停止在复位状态。
当不能到复位状态时，判为故障。
解决方案：(1)、检查03-3部件是否有异物卡住。
(2)、检查03-3限位开关是否正常工作。
故障现象 ：单个检查03-2部件是否正常启动一次应停止在复位状态。
当不能到复位状态时，判为故障。
解决方案：(1)检查03-2部件是否有异物卡住。
(2)、检查03-2限位开关是否正常工作。
故障现象 ：单个检查03-1部件是否正常启动一次应停止在复位状态。
当不能到复位状态时，判为故障。
解决方案：(1)、检查03-1部件是否有异物卡住。
(2)、检查03-1限位开关是否正常工作。
故障现象 ：检查链条反转功能是否健全，启动链条转至S5停，若不停说明有故障。
解决方案：（1）检查S5光控器件是否可靠（2）检查相应链条杆反射套是否有效（3）主控板是否损坏开启电源电源指示灯亮主板无电主板无电，开启电源电源指示灯亮主板无电。
（1）、插芯是否松动（插紧或更换插芯。
）（2）、线是否断（用万用欧姆档查出断线予以修理。
）（3）、元件是否坏（更换或换主板注意5伏正负极不能插错。
）注：麻将桌有些客户使用时有瞬间断电情况，这种往往造成缺牌，该种情况产生是电源插头松，又被活动物体碰了造成。
需要客户注意运转麻将时出现卡牌故障现象： 03导轨板变形：解决方案：（1）修正03承牌板下的导轨使其角度为90度不使其影响牌进入弯道。
（2）调整推牌板与弯道偏离高出1mm左右。
2、故障现象：弯道未装好03道轨面变形解决方案：（1）将弯道间隙调整置三墩走过手感轻松。
（2）适当的垫专用垫片使03导轨槽恢复常态，不致影响链条行走及03承牌板升降。
3、故障现象：弯道高低不对。
解决方案：（1）老装法弯道平面进口低与03 导轨面出口高于03导轨面。
（2）现装法是进出均平能更好的让牌转弯的轻松。
4、故障现象： S4、S5光控失控。
解决方案：（1）检查S4光控是否有效。
（2）检查S5光控是否有效。
（3）检查反光旗是否移位5、故障现象：02电机失控不该停时停了解决方案：（1）插芯接触不好，电线没固定好。
（2）链轮固定螺钉需用内六角拧紧。
（3）电容坏了。
（4）电机坏了。
（5）主控板出现故障。
四方升牌时卡牌故障现象：牌升上时碰面板框口。
解决方案：（1）将03挡牌板左右侧间隙调到0.8-1.5高出点大于牌长度1/2处前面间隙约1.5。
（2）推牌板推牌至承牌边距1-1.5处。
故障现象：推牌时牌散开碰到转弯出。
解决方案：（1）推牌板整形。
（2）毛条板后面铰链保持扭簧毛条变形2毫米。
（3）、修去转弯不合适部分约2毫米。
（4）调整S4光控。
（5）可按教的方法将白反光管重新定位。
（6）检查01升降台高度与机器是否配套38型105-105.5，03第一进口可倒角1×60度。
（7）毛条板进口应牌擦过毛。
故障现象：推牌板碰链条杆解决方案：（1）02链轮螺丝钉松，链条未倒转。
（2）02电机坏。
（3）02电机插芯坏。
（4）主控板上继电器。
四方升牌时卡牌现象处理故障现象：牌升上时碰面板框口。
解决方案：（1）将03挡牌板左右侧间隙调到0.8-1.5高出点大于牌长度1/2处前面间隙约1.5。
（2）推牌板推牌至承牌边距1-1.5处。
故障现象：推牌时牌散开碰到转弯出。
解决方案：（1）推牌板整形。
（2）毛条板后面铰链保持扭簧毛条变形2毫米。
（3）修去转弯不合适部分约2毫米。
（4）调整S4光控。
（5）可按教的方法将白反光管重新定位。
（6）检查01升降台高度与机器是否配套38型105-105.5，03第一进口可倒角1×60度。
（7）毛条板进口应牌擦过毛。
故障现象：推牌板碰链条杆。
解决方案：（1）02链轮螺丝钉松，链条未倒转。
（2）02电机坏。
（3）02电机插芯坏。
（4）主控板上继电器。
利用故障显示判断处理故障故障一1个连庄灯亮相对应座庄灯闪烁可能原因：1）02链轮部件故障（1）S4光控未调好。
复位位置有偏。
维修记录：调整S4复位点。
（2）02链轮松。
维修记录：拧紧固定螺钉。
（3）02电机电容坏。
维修记录：更换电容。
（4）02电机坏。
维修记录：更换电机。
2）03部件故障（1）03承牌板有牌及异物。
维修记录：取出即可，人为造成。
（2）03异轨内牌松散或倒牌，横牌。
维修记录：调正导轨及弯道在03-1处发生的需检查01升降台高度和01推牌机构。
（3）03伞齿轮移位或损坏。
维修记录：更换或调整。
（4）限位开关未调好。
维修记录：调整限位开关。
（5）顶面牌板。
维修记录：调整03挡牌板使之与台面框口有0.5。
（6）03推牌板不灵活退不回来联轴节松。
维修记录：校正03推牌板。
（7）03电机坏。
维修记录：拧紧联轴节，更换电机。
3）01故障（1）S1光控太弱，推牌头不动作。
维修记录：按要求调整光控。
（2）S1光控。
维修记录：清洁光控。
（3）01升降台高度不对，牌倒下或横牌。
