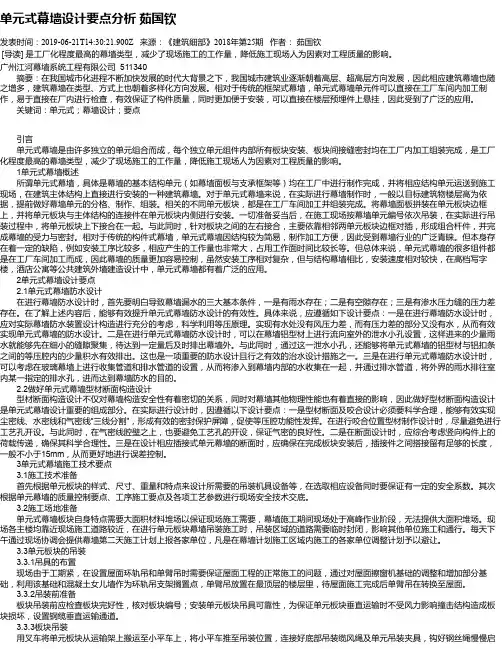

单元式幕墙设计要点分析茹国钦发表时间：2019-06-21T14:30:21.900Z 来源：《建筑细部》2018年第25期作者：茹国钦[导读] 是工厂化程度最高的幕墙类型，减少了现场施工的工作量，降低施工现场人为因素对工程质量的影响。

广州江河幕墙系统工程有限公司 511340摘要：在我国城市化进程不断加快发展的时代大背景之下，我国城市建筑业逐渐朝着高层、超高层方向发展，因此相应建筑幕墙也随之增多，建筑幕墙在类型、方式上也朝着多样化方向发展。

相对于传统的框架式幕墙，单元式幕墙单元件可以直接在工厂车间内加工制作，易于直接在厂内进行检查，有效保证了构件质量，同时更加便于安装，可以直接在楼层预埋件上悬挂，因此受到了广泛的应用。

关键词：单元式；幕墙设计；要点引言单元式幕墙是由许多独立的单元组合而成，每个独立单元组件内部所有板块安装、板块间接缝密封均在工厂内加工组装完成，是工厂化程度最高的幕墙类型，减少了现场施工的工作量，降低施工现场人为因素对工程质量的影响。

1单元式幕墙概述所谓单元式幕墙，具体是幕墙的基本结构单元（如幕墙面板与支承框架等）均在工厂中进行制作完成，并将相应结构单元运送到施工现场，在建筑主体结构上直接进行安装的一种建筑幕墙。

对于单元式幕墙来说，在实际进行幕墙制作时，一般以目标建筑物楼层高为依据，提前做好幕墙单元的分格、制作、组装。

相关的不同单元板块，都是在工厂车间加工并组装完成。

将幕墙面板拼装在单元板块边框上，并将单元板块与主体结构的连接件在单元板块内侧进行安装。

一切准备妥当后，在施工现场按幕墙单元编号依次吊装，在实际进行吊装过程中，将单元板块上下接合在一起。

与此同时，针对板块之间的左右接合，主要依靠相邻两单元板块边框对插，形成组合杆件，并完成幕墙的受力与密封。

相对于传统的构件式幕墙，单元式幕墙因结构较为简易，制作加工方便，因此受到幕墙行业的广泛青睐。

但本身存在着一定的缺陷，例如安装工序比较多，相应产生的工作量也非常大，占用工作面时间比较长等。

【CN209460209U】敲击式幕墙检测装置【专利】

【CN209460209U】敲击式幕墙检测装置【专利】

权利要求书1页 说明书7页 附图12页
CN 209460209 U
CN 209460209 U
权 利 要 求 书
1/1 页
1 .一种敲击式幕墙检测装置，安装于玻璃幕墙攀爬机械人上，该玻璃幕墙攀爬机械人 包括机架 ,其特征在于：
该敲击式幕墙检测装置包括检测摆动架、检测支架和设有敲击头的激励装置； 该检测摆动架的一端铰接于机架上，另一端设有检测摆动架穿孔； 该激励装置安装于检测支架上； 该检测支架的两侧分别设有滚轮； 该检测支架设有检测支架滑动杆； 检测支架滑动杆的外伸端穿出检测摆动架穿孔，并且检测支架滑动杆与检测摆动架穿 孔滑动配合 ，检 测支架滑动杆的 外 伸端设有检 测支架限 位 挡片 ，检 测支架限 位 挡片的 直径 大于检测摆动架穿孔的直径； 检 测支架滑动杆上套有检 测支架弹簧 ，检 测支架弹簧的 一端抵压在检 测支架上 ，另一 端抵压在检测摆动架上； 该机架与检测摆动架之间设有可驱使检测摆动架相对机架摆动的检测摆动驱动机构。 2 .根据权利要求1所述的敲击式幕墙检测装置，其特征在于：该检测摆动架穿孔有2个， 该检测支架滑动杆有2根，各检测支架滑动杆分别与一个检测摆动架穿孔位置对应。 3 .根据权利要求2所述的敲击式幕墙检测装置，其特征在于： 该检测摆动驱动机构包括检测转轴、检测连架杆、检测连杆、检测蜗轮、检测蜗杆和检 测驱动电机； 该检测转轴可转动地安装于机架上，该检测蜗轮以及检测连架杆的一端分别固定地安 装于检测转轴上 ，该检 测连架杆的 另一端与检 测连杆的 一端铰接 ，该检 测连杆的 另一端与 检测摆动架铰接； 该检测蜗杆与检测驱动电机的输出轴固定连接，该检测蜗杆与检测蜗轮啮合传动。 4 .根据权利要求2所述的敲击式幕墙检测装置，其特征在于：该玻璃幕墙攀爬机械人还 包括设于机架上的吸附移动机构和吸附转向机构。

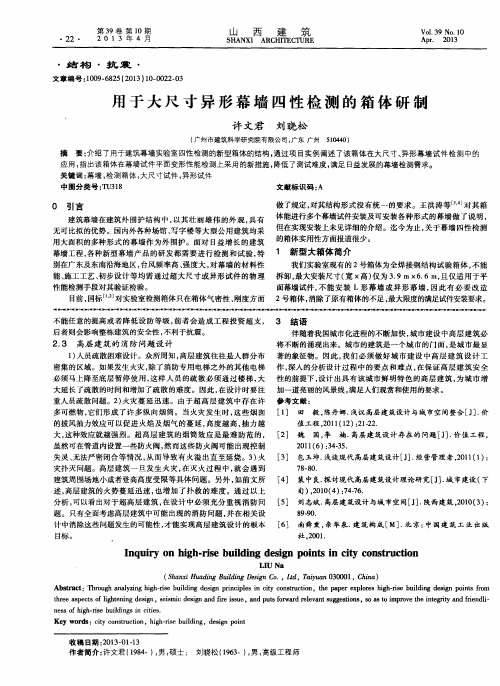

用于大尺寸异形幕墙四性检测的箱体研制

用于大尺寸异形幕墙四性检测的箱体研制

应用 ， 指 出该箱体在幕墙试件平面变形性能检测上采用的新措施 ， 降低 了测试难度 ， 满足 日益发展 的幕墙检测需求。
关键 词 ： 幕墙 ， 检测 箱体 ， 大尺寸试件 ， 异形试件
中图分类号 ： Ｔ Ｕ ３ １ ８ 文 献标 识 码 ： Ａ
０ 引言
做 了规定 ， 对其结构形 式没 有统 一的要求 。王洪涛 等 对 其箱
２ ０ １ １ （ ６ ） ： ３ ４ － ３ ５ ．
７ ８． ８ ０．
失灵 、 无法严密闭合等 情况 ， 从而 导致有 火溢 出直 至延烧 。３ ） 火 ［ ３ ］ 包玉坤． 浅谈 现代 高层 建筑设计 ［ Ｊ ］ ． 经营管理者 ， ２ ０ １ １ （ １ ） ： 灾扑灭 问题 。高层 建筑一 旦发生 火灾 ， 在灭 火过 程 中 ， 就 会遇 到 述， 高层建筑 的火 势蔓延 迅速 ， 也增 加 了扑救 的难度 。通 过 以上 建筑周 围场地 小或 者登 高高 度受限等具体 问题 。另外 ， 如前 文所 ［ ４ ］ 裴 中 良． 探讨 现代 高层建筑设计 理论研 究［ Ｊ ］ ． 城 市建设 （ 下
建筑幕墙在建筑 外 围护 结构 中 ， 以其壮 丽雄 伟 的外 观 ， 具 有 体能进行多个幕墙试件安装及 可安装各种形 式的幕墙做 了说 明 ， 关于幕 墙 四性 检测 无 可比拟的优 势。 国内外各种 场馆 、 写字楼 等大型公 用建筑均 采 但在实现安装上未见详细 的介绍 。迄今为止 ， 用 大面积的多种 形式 的幕墙 作为 外 围护 。面对 日益增长 的建 筑 的箱体实用性方面报道很少。
不能任意 的提高或 者降低设 防等级 ， 前者会 造成工 程投 资超 支 ， ３ 结语 后者则会影响整栋建筑的安全性 ， 不利 于抗震 。 伴 随着 我国城市 化进程 的不断加快 ， 城市 建设 中高 层建筑 必

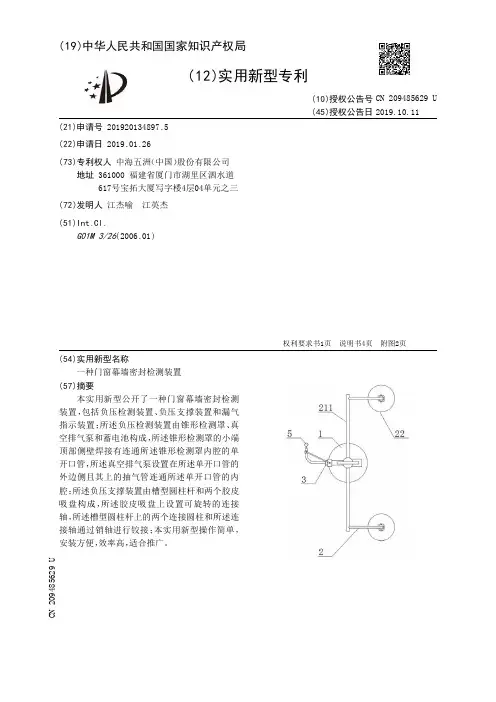

【CN209485629U】一种门窗幕墙密封检测装置【专利】

【CN209485629U】一种门窗幕墙密封检测装置【专利】
所述单开口管（111）的另一端外边侧贯穿开设有配合孔，所述单开口管（111）通过配合 孔套设在所述槽型圆柱杆（21）的主连接杆（211）上且可滑动和转动；
所述活塞缸（31）的 另一端外边 侧设置有外锥螺纹 ，所述单开口 管（111）的 外边 侧开设 有连通内腔的内锥螺纹，所述活塞缸（31）的一端通过外锥螺纹和内锥螺纹的配合安装在所 述单开口管（111）上。
权利要求书1页 说明书4页 附图2页
CN 209485629 U
CN 209485629 U
权 利 要 求 书
1/1 页
1 .一种门窗幕墙密封检测装置，其特征在于：包括负压检测装置（1）、负压支撑装置（2） 和漏气指示装置（3）；
所述负压检测装置（1）由锥形检测罩（11）、真空排气泵（12）和蓄电池（13）构成，所述锥 形检测罩（11）的小端顶部侧壁焊接有连通所述锥形检测罩（11）内腔的单开口管（111），所 述真空排气泵（12）设置在所述单开口管（111）的外边侧且其上的抽气管连通所述单开口管 （111）的内腔；
所述负压支撑装置（2）由槽型圆柱杆（21）和两个胶皮吸盘（22）构成 ，所述胶皮吸盘 （22）上设置可旋转的连接轴，所述槽型圆柱杆（21）上的两个连接圆柱和所述连接轴通过销 轴进行铰接；
所述漏气指示装置（3）由活塞缸（31）、透明胶管（32）和牵引活动杆（33）构成，所述透明 胶管（32）的一端和所述活塞缸（31）的一端连通，所述牵引活动杆（33）由两个连接板（331）、 驱动套管（332）和牵引套管（333）构成，所述连接板（331）的两端与所述驱动套管（332）和牵 引套管（333）的外边侧铰接，所述驱动套管（332）套设在活塞缸（31）一端的外边侧且可滑动 和转动，所述牵引套管（333）套设在所述透明胶管（32）的另一端；

一种建筑外玻璃幕墙试验机检定装置[发明专利]

一种建筑外玻璃幕墙试验机检定装置[发明专利]

专利名称：一种建筑外玻璃幕墙试验机检定装置
专利类型：发明专利
发明人：孙钦密,冯海盈,陆进宇,王戈,李淑香,刘全红,张中杰,张奇峰,何开宇,付翀,张晓锋,单海娣,赵伟明,李海滨,
王振宇,秦国君,杨楠,任翔,范博,冯海广,暴冰,占桂荣,
陆启明,闫库,冯莹,胡昱麟,白玉生,叶献锋,葛笏良,李
晨希,卜晓雪,赵芳芳,尚廷东
申请号：CN201810884977.2
申请日：20180806
公开号：CN108709703A
公开日：
20181026
专利内容由知识产权出版社提供
摘要：本发明涉及一种建筑外玻璃幕墙试验机检定装置，包括用于安装于相应玻璃幕墙试验机的检测风口处的模拟幕墙，模拟幕墙为一块刚性板，模拟幕墙上设置有风口，风口上设置有模拟窗，模拟窗上设置有压力取值通道和流量取值通道，模拟窗上连接有用于对玻璃幕墙试验机的气体流量计进行检定的气体流量计检定单元和用于对所述玻璃幕墙试验机的压力传感器进行检定的压力传感器检定单元。

本发明解决了现有技术中实验室检定环境与现场检定环境不一致的问题。

申请人：河南省计量科学研究院,郑州东辰科技有限公司
地址：450008 河南省郑州市花园路21号
国籍：CN
代理机构：郑州华隆知识产权代理事务所(普通合伙)
代理人：经智勇
更多信息请下载全文后查看。

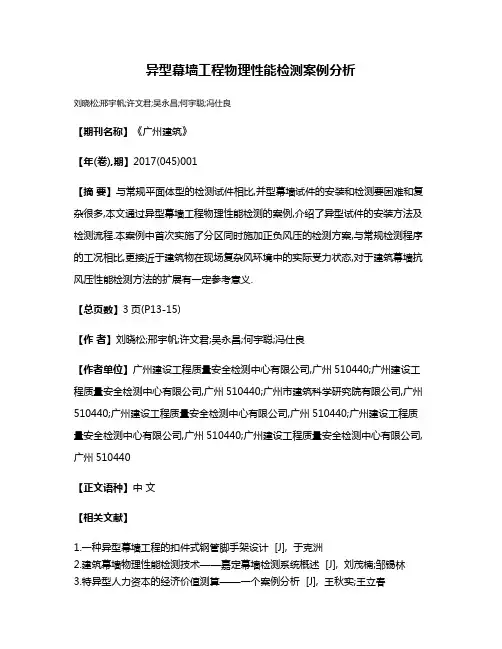

异型幕墙工程物理性能检测案例分析

异型幕墙工程物理性能检测案例分析

异型幕墙工程物理性能检测案例分析
刘晓松;邢宇帆;许文君;吴永昌;何宇聪;冯仕良
【期刊名称】《广州建筑》
【年(卷),期】2017(045)001
【摘要】与常规平面体型的检测试件相比,并型幕墙试件的安装和检测要困难和复杂很多,本文通过异型幕墙工程物理性能检测的案例,介绍了异型试件的安装方法及检测流程.本案例中首次实施了分区同时施加正负风压的检测方案,与常规检测程序的工况相比,更接近于建筑物在现场复杂风环境中的实际受力状态,对于建筑幕墙抗风压性能检测方法的扩展有一定参考意义.
【总页数】3页(P13-15)
【作者】刘晓松;邢宇帆;许文君;吴永昌;何宇聪;冯仕良
【作者单位】广州建设工程质量安全检测中心有限公司,广州510440;广州建设工程质量安全检测中心有限公司,广州510440;广州市建筑科学研究院有限公司,广州510440;广州建设工程质量安全检测中心有限公司,广州510440;广州建设工程质量安全检测中心有限公司,广州510440;广州建设工程质量安全检测中心有限公司,广州510440
【正文语种】中文
【相关文献】
1.一种异型幕墙工程的扣件式钢管脚手架设计 [J], 于克洲
2.建筑幕墙物理性能检测技术——嘉定幕墙检测系统概述 [J], 刘茂楠;邹锡林
3.特异型人力资本的经济价值测算——一个案例分析 [J], 王秋实;王立春
4.特、异型自由曲面金属板幕墙工程技术系统概论——以珠海十字门国际展览中心入口波纹板幕墙工程为例 [J], 张雪冬; 阮广俊; 郑家壁; 何国辉
5.《既有石材幕墙工程质量检测和维护技术研究》开题专家论证会召开 [J], 本刊因版权原因，仅展示原文概要，查看原文内容请购买。

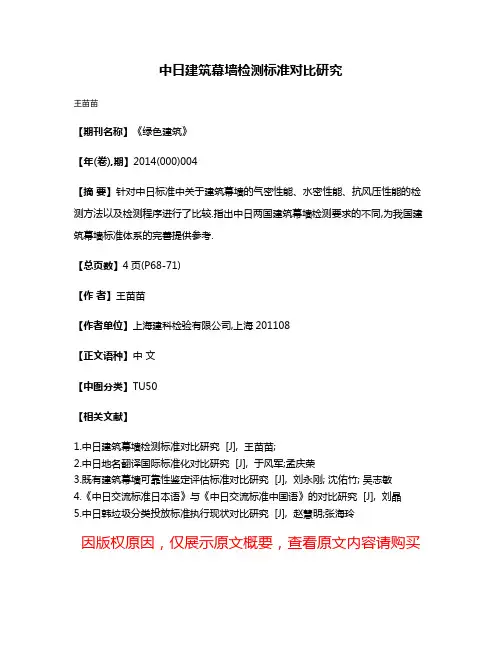

中日建筑幕墙检测标准对比研究

中日建筑幕墙检测标准对比研究

中日建筑幕墙检测标准对比研究
王苗苗
【期刊名称】《绿色建筑》
【年(卷),期】2014(000)004
【摘要】针对中日标准中关于建筑幕墙的气密性能、水密性能、抗风压性能的检测方法以及检测程序进行了比较.指出中日两国建筑幕墙检测要求的不同,为我国建筑幕墙标准体系的完善提供参考.
【总页数】4页(P68-71)
【作者】王苗苗
【作者单位】上海建科检验有限公司,上海201108
【正文语种】中文
【中图分类】TU50
【相关文献】
1.中日建筑幕墙检测标准对比研究 [J], 王苗苗;
2.中日地名翻译国际标准化对比研究 [J], 于风军;孟庆荣
3.既有建筑幕墙可靠性鉴定评估标准对比研究 [J], 刘永刚; 沈佑竹; 吴志敏
4.《中日交流标准日本语》与《中日交流标准中国语》的对比研究 [J], 刘晶
5.中日韩垃圾分类投放标准执行现状对比研究 [J], 赵慧明;张海玲
因版权原因，仅展示原文概要，查看原文内容请购买。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关键词：超大型；建筑幕墙；物理性能；检测装置；研制
引言
近年来，我国的建筑幕墙发展非常迅猛。幕墙类型从最初的简单框架式幕墙逐步发展到全玻、索杆体系点支承、单元式、双通道幕墙以及各种复杂的异型幕墙体系。
1超大型幕墙检测装置研制的主要内容及关键技术
1.1超大型幕墙检测装置研制的主要内容
根据相关试验方法标准的技术指标要求，结合实际情况，确定了检测装置研制的主要内容为:(1)检测装置的选址、静压箱体的设计，风管路系统布置、淋水系统布局、密封措施、检测配套设施。(2)选择技术先进的检测控制系统，完善国家标准、欧盟标准、美国标准等建筑幕墙各项物理性能的检测技术，确保检测精度，提高检测效率。
2.3风管路系统布置
风管路系统是为建筑幕墙气密性、水密性、抗风压性能检测提供风压的管路系统，风管路系统布置的好坏直接影响着系统风压损失的大小和系统响应的灵敏度，因此必须合理布置风管路系统。本装置的三个静压箱体共用一套风压系统。由于风管路较长，为减少风压损失，风管直径采用Φ500mm钢管。为了确保大型幕墙试件荷载均匀的要求，对大静压箱体采用两路风管平行并联供压，对中静压箱体和小静压箱采用一路风管供压。同时装置箱体上设置了9个供风口，每个供风口配套风口截止阀门。大静压箱体设置6个供风口，中静压箱体设置2个供风口，小静压箱设置1个供风口。幕墙试验时，可根据试件的大小，开启幕墙试件对应的供风口截止阀门，其余供风口截止阀门关闭，保证了各静压箱体在安装操作和试验时互不干扰。
2.4淋水系统
淋水系统为水密性能检测供水，由水源、增压泵、流量计、流量调节阀、分水器、分路控制阀和喷头等组成。分水器设计在顶部，可解决外喷淋各接口在地面造成地面上胶管过多且混乱的情况;各分支输水软管，从上至下减轻喷淋支架的重量负担;喷嘴为矩阵式排列，可使得喷淋时水压均匀，喷淋效果更理想。淋水喷淋模式可采用内喷淋或外喷淋模式，可适应幕墙试件内装或外装模式水密性能检测。
超大型建筑幕墙物理性能检测装置的研制茹国钦
摘要：随着幕墙新技术和新产品的不断涌现，幕墙单元尺寸越来越大，构造越来越复杂。此外，很多外资投资或有外资咨询公司介入的幕墙工程项目提出要求采用国际标准进行检测的要求。而我省已有的幕墙检测装置存在尺寸偏小，只能适应常规的平面类型幕墙试件的检测，无法满足日益增多的超大型、异型及转角幕墙的工程检测需求。
2.5密封措施
密封措施分两部分:幕墙试件周边在安装完成后需要对其周边进行密封，以往幕墙试件周边密封工作往往需要消耗大量时间，通常使用的木模板难以重复利用。本装置通过将静压箱体纵向、横向分割成各小箱体组合，箱体洞口可根据幕墙试件大小自由组合，使试件周边与洞口间封装工作大量减少，提高安装效率。设计模数化钢制封板，对规整位置采用钢制封板密封，剩余少量不规则位置木模板现场制作封堵，大大减少封堵工作量。静压箱体本体密封主要是各供风口及各箱体连通隔舱洞口的密封。在各供风口的密封采用端盖、丝杆和端座形式手轮驱动密封，辅以胶条作用，以保证良好的密封效果。各隔舱洞口隔舱门均采用压板夹具方式进行密封，安装效率高，操作简便且密封效果良好。
2超大型幕墙检测装置的设计选型
2.1超大型幕墙检测装置的选址
首先，超大型建筑幕墙的试件体型较大，因此交通必须便利，大型运输车辆应能方便进出。其次，由于福建省地处东南沿海且超大型检测装置设计高度为18m，如果装置放置室外，室外恶劣天气、温差变化、风速等因素会对幕墙试件的安装及检测精度造成较大的影响。最后，必须保证幕墙试件安装有足够的场地空间。综上所述，本装置选址在交通方便的工业区内大型钢结构厂房的室内。
2.2静压箱体的设计
根据气候特点，本装置设计抗风压性能检测最大静压为12000Pa，静压箱体主体结构采用钢筋混凝土框架剪力墙。箱体设计为大静压箱体、中静压箱体、小静压箱体的三箱体联体结构。三个静压箱体呈倒“U”型布置，在大、中静压箱体所设置的阳角和阴角以模拟幕墙试件的转角区域安装。为应对未来新形式幕墙检测需求，基础上预留有外扩展备用基础，同时预留了幕墙热循环、风携碎物撞击(空气炮)、软物体撞击等功能的接口。静压箱体主体结构洞口周边均布置H型钢梁，用于幕墙试件连接横梁的安装，竖向H型钢梁设置间隔100mm的均布直径为18的圆孔，可实现承重梁在洞口高度方向100mm间隔无级调节，以适应各种幕墙试件尺寸，便于安装。
2.6检测配套设施
气密性能检测系统主要配套装置有高速离心风机、计量管路、四通换向阀、电动蝶阀、孔板流量计、差压计等组成。四通换向阀实现施加正负双向的压力差。差压计量程为－300～300Pa，满足气密性能检测最大压差150Pa的检测。配置3条流量计量管路，空气流量量程分别对应5～50m3/h、30～300m3/h、100～1000m3/h，试验时根据幕墙试件的漏风量的大小自动合理选择流量计量管路，减小空气流量的测量误差。水密性能检测系统主要配套装置有高速离心风机、潜水泵、换向阀、波动阀、喷淋装置、电磁流量计、电动阀门、差压计等。高速离心风机与抗风压性能检测风机共用，测试风压范围－6000～6000Pa。淋水系统采用内置和外置喷淋模式，喷嘴为矩阵式排列，可以在任意大小的范围内形成连续均匀水幕，喷水量为1～4L/m2·mim任意调节。
1.2超大型幕墙检测装置研制的关键技术
