建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008性能分级1、气密性能分级2、水密性能分级3、抗风压性能分级检测项目1、气密性能检测方法2、水密性能检测方法3、抗风压性能检测方法2009年3月1日正式实施1、代替GB/T 7106一2002《建筑外窗抗风压性能分级及检测方法》2、代替GB/T 7107一2002《建筑外窗气密性能分级及检测方法》3、代替GB/T 7108—2002《建筑外窗水密性能分级及检测方法》4、代替GB/T 13685一1992《建筑外门的风压变形性能分级及其检测方法》5、代替GB/T 13686—1992 《建筑外门的空气渗透性能和雨水渗漏性能分级及其检测方法》。

术语和定义1.外门窗：建筑外门及外窗的统称。

2.压力差：外门窗室内、外表面所受到的空气绝对压力差值。

当室外表面所受的压力高于室内表面所受的压力时，压力差为正值，反之为负值。

3.气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。

4.标准状态：温度为293K（20℃）、压力为101.3kPa （760㎜Hg），空气密度为1.202㎏/m3的试验条件）5.试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。

6.附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的空气渗透量。

7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。

如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算。

8.单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。

9.试件面积：外门窗框外侧范围内的面积，不包括安装用附框的面积。

以室内表面测定值为准。

10.单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。

11.水密性能：外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。

12.严重渗漏：雨水从试件室外侧持续或反复渗入外门窗试件室内侧，发生喷溅或流出试件界面的现象。

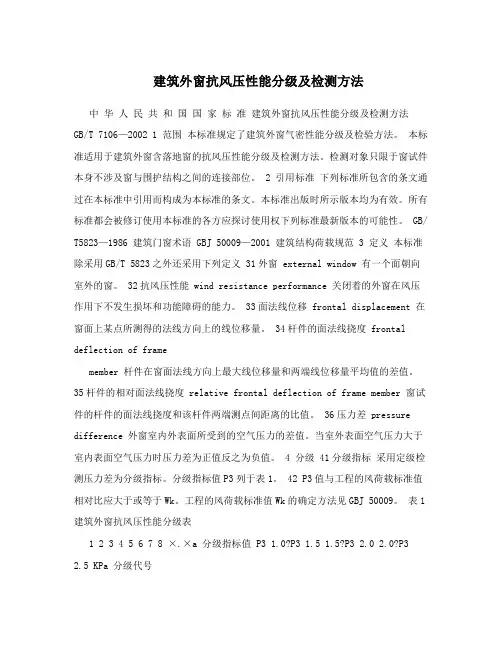

建筑外窗抗风压性能分级及检测方法中华人民共和国国家标准建筑外窗抗风压性能分级及检测方法GB/T 7106—2002 1 范围本标准规定了建筑外窗气密性能分级及检验方法。

本标准适用于建筑外窗含落地窗的抗风压性能分级及检测方法。

检测对象只限于窗试件本身不涉及窗与围护结构之间的连接部位。

2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文。

本标准出版时所示版本均为有效。

所有标准都会被修订使用本标准的各方应探讨使用权下列标准最新版本的可能性。

GB/ T5823—1986 建筑门窗术语 GBJ 50009—2001 建筑结构荷载规范 3 定义本标准除采用GB/T 5823之外还采用下列定义 31外窗 external window 有一个面朝向室外的窗。

32抗风压性能 wind resistance performance 关闭着的外窗在风压作用下不发生损坏和功能障碍的能力。

33面法线位移 frontal displacement 在窗面上某点所测得的法线方向上的线位移量。

34杆件的面法线挠度 frontal deflection of framemember 杆件在窗面法线方向上最大线位移量和两端线位移量平均值的差值。

35杆件的相对面法线挠度 relative frontal deflection of frame member 窗试件的杆件的面法线挠度和该杆件两端测点间距离的比值。

36压力差 pressure difference 外窗室内外表面所受到的空气压力的差值。

当室外表面空气压力大于室内表面空气压力时压力差为正值反之为负值。

4 分级 41分级指标采用定级检测压力差为分级指标。

分级指标值P3列于表1。

42 P3值与工程的风荷载标准值相对比应大于或等于Wk。

工程的风荷载标准值Wk的确定方法见GBJ 50009。

表1 建筑外窗抗风压性能分级表1 2 3 4 5 6 7 8 ×.×a 分级指标值 P3 1.0?P3 1.5 1.5?P3 2.0 2.0?P32.5 KPa 分级代号2.5?P33.0 3.0?P3 3.5 3.5?P34.0 4.0?P3 4.5 4.5?P35.0 P3?5.0 a表中×.×表示用?5.0KPa的具体值取代分级代号。

（首页）共页第页委托单位报告编号工程名称工程部位样品名称样品编号样品数量规格型号生产厂家样品状态检测类别检测性质委托人委托日期工程设计值检测日期检测地址检测环境面板厚度面板种类五金件配置面板镶嵌材料框扇密封条材质特征有无密封胶类填缝主型材规格生产厂家样品尺寸安装方式可开启部分缝长/m试件面积/m2检测项目检测依据检测结论检测说明1、见证单位：见证人：2、取样单位：取样员：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日（附页）共页第页样品名称报告编号检测内容气密性能：单位缝长每小时渗透量为：正压负压m3/(m▪h)，单位面积每小时渗透量为：正压负压m3/(m2▪h)水密性能：淋水量为L(m2▪min)稳定加压法：发生渗漏的最高压力为Pa未发生渗漏的最高压力为Pa波动加压法：发生渗漏的最高压力为Pa未发生渗漏的最高压力为Pa抗风压性能：变形检测结果为：正压kPa负压kPa反复加压检测结果为：正压kPa负压kPa安全检测结果为：产品设计风荷载标准值检测结果：正压kPa负压kPa产品设计风荷载设计值检测结果：正压kPa负压kPa重复气密性能：单位缝长每小时渗透量为正压负压m3/(m▪h)单位面积每小时渗透量为正压负压m3/(m2▪h)重复水密性能：淋水量为L/(m2▪min)稳定加压法：发生渗漏的最高压力为Pa未发生渗漏的最高压力为Pa波动加压法：发生渗漏的最高压力为Pa未发生滲漏的最高压力为Pa工程检验结果：风荷载标准值检测结果：正压kPa负压kPa风荷载设计值检测结果：正压kPa负压kPa（附页）共页第页样品名称报告编号气密性检测压力差与空气渗漏量关系图检测说明（附页）共页第页样品名称报告编号门窗立面示意图图及渗漏位置检测说明（附页）共页第页样品名称报告编号抗风压性能变形曲线图检测说明建筑外窗气密、水密、抗风压性能检测检测原始记录（一）共页第页样品名称委托编号样品编号规格型号样品状态检测日期检验地点检测环境℃kPa％RH 检验性质水密性加压方法主型材规格型材生产厂家五金件配置密封条材质框扇密封胶填缝玻璃镶嵌方法排水通道设置玻璃种类门窗实测尺寸实测面积开启缝长开启方式主要受力杆件长度门窗框玻比设计值设备名称设备编号设备状态检测项目检测结果检测说明微机打印原始记录作为附页附后。

《建筑外门窗气密、水密、抗风压性能分级及检测方法》《建筑外门窗气密、水密、抗风压性能分级及检测方法》范文如下：1、气密性能分级及检测方法建筑门窗的气密性是指外门窗在正常关闭状态时，阻止空气渗透的能力。

使用气密性好的门窗，可最大程度地节省采暖和制冷能耗。

因此，控制建筑门窗的空气渗透量成为了实现节能的一个有效途径。

但并非气密性能越高越好，至少应保证一定的换气量，不然室内空气浑浊，影响工作效率，危害身体健康。

外窗在进行气密性能检测时，首先将被测试件可开启部分进行充分密封；然后分级施加正、负压风荷载，记录达到各分级正、负荷载时附加空气渗透量；接着将密封装置去除，重复上述过程，测定总的空气渗透量。

GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》中规定：在标准状态下，压力差为10Pa时的单位开启缝长空气渗透量q1和单位面积空气渗透量q2作为气密性能的分级评价指标。

为了保证分级指标值的准确度，采用由100Pa检测压力差下的测定值换算为10Pa检测压力差下的相应值，将三樘试件单位开启缝长和单位面积的空气渗透量平均值作为评定指标分别进行各自所属等级评级，最后取两者中的不利级别作为该组试件所属等级。

2、水密性能分级及检测方法水密性能是指在正常关闭状态下，外窗在风雨同时作用下阻止雨水渗透的能力。

当室外风雨同时作用时，雨水通过外窗孔缝渗入室内，会浸染房间内部装修和室内陈设物件，给居民造成经济损失和不安全感。

如雨水渗入窗框型材中，未能及时排除，长期滞留在型材腔内的积水，会腐蚀金属材料、五金零件，影响正常开关，缩短外窗的使用寿命，在冬季时还会使型材产生冻裂，造成严重破坏和变形。

因此，外窗缝隙的几何形状、尺寸和暴露状况，雨量的大小及外窗室、内外压差，都直接影响水密性能的好坏。

水密性检测分为了稳定加压法和波动加压法。

需要根据各个地区环境的不同选择合适的检测方法，若在热带风暴和台风地区，应采用波动加压法；定级检测和工程所在地位非热带风暴和台风地区，可采用稳定加压法，已进行波动加压法检测可不再进行稳定加压法检测。
