降水井施工工艺流程图讲解学习

一、工艺流程：井点测量定位→挖井口、安护筒→钻机安装、就位→钻孔成孔→底砾垫层→吊放井管→井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕封井。

二、降水井结构1、井口：井口应高于地面以上0.30m，需进行保护，开挖时不得受损坏,防止地表杂物掉入井内。

2、井壁管:井壁管均采用直径为φ300PVC波纹管。

3、滤器:外包三层60目尼龙网布，用18#铁丝@100螺旋形缠绕.4、填砾料(砾砂）:地面以下部位围填砂砾做为过滤层，底部0。

8m填入碎石料。

5、填粘性土封孔:为防止地表水的渗入及确保效果，在砾料的围填面以上必须采用优质粘土围填至地表并夯实，并做好井口管外的封闭工作。

三、降水井施工成孔施工机械设备选用SW－100型工程钻机及其配套设备。

采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管、围填填砾、粘性土等成井工艺。

其工艺流程如下:1、测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍或受到施工条件的影响现场（如遇工程桩位时）可做适当调整，但是井位不能在支撑的位子上。

2、埋设护口管：护口管底口应插入原状土层中，管外应用粘性土填实封严，防止施工时管外返浆，护口管上部应高出地面0。

10m～0.30m。

3、安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一垂线。

4、钻进成孔：降水井开孔孔径为φ800mm，钻孔施工达到设计深度时，宜多钻0。

3～0.5m.做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员，并对井的结构进行及时调整，确保滤水管的安放位置能够有效的进水。

钻进开孔时应吊紧大钩钢丝绳，轻压慢转,钻进过程中要确保钻机的水平，以保证钻孔的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.10~1.15，当提升钻具或停工时,孔内必须压满泥浆，以防止孔壁坍塌.5、清孔换浆:下井管前的清孔换浆工作是保证成井质量的关键工序，为了保证成孔在进入含水层部位不形成过厚的泥皮，当钻孔钻至含水层顶板位置时即开始加清水调浆.钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m,进行冲孔，清除孔内杂物,同时将孔内的泥浆密度逐步调至接近1。

降水井施工技术一、轻型井点施工图18-1 轻型井点降低地下水位全貌图1—地面 2—水泵房 3—总管 4—弯联管 5—井点管 6—滤管 7—初始地下水位 8—水位降落曲线 9—基坑轻型井点系统降低地下水位的过程如图18-1所示，即沿基坑周围以一定的间距埋入井点管（下端为滤管），在地面上用水平铺设的集水总管将各井点管连接起来，在一定位置设置真空泵和离心泵。

当开动真空泵和离心泵时，地下水在真空吸力的作用下经滤管进入管井，然后经集水总管排出，从而降低水位。

1.井点成孔施工（1）水冲法成孔施工。

利用高压水流冲开泥土，冲孔管依靠自重下沉。

砂性土中冲孔所需水流压力为0.4～0.5MPa，黏性土中冲孔所需水流压力为0.6～0.7MPa。

（2）钻孔法成孔施工。

适用于坚硬地层或井点紧靠建筑物，一般可采用长螺旋钻机进行成孔施工。

（3）成孔孔径一般为300mm，不宜小于250mm。

成孔深度宜比滤水管底端埋深大0.5m左右。

2.井点管埋设（1）水冲法成孔达到设计深度后，应尽快降低水压、拔出冲孔管，向孔内沉入井点管，并在井点管外壁与孔壁之间快速回填滤料（粗砂、砾砂）。

（2）钻孔法成孔达到设计深度后，向孔内沉入井点管，在井点管外壁与孔壁之间回填滤料（粗砂、砾砂）。

（3）回填滤料施工完成后，在距地表约1m深度内，采用黏土封口捣实以防止漏气。

（4）井点管埋设完毕后，采用弯联管（通常为塑料软管）分别将井点管连接到集水总管上。

二、喷射井点施工1.井点管埋设与使用（1）喷射井点管埋设方法与轻型井点相同，为保证埋设质量，宜用套管法冲孔加水及压缩空气排泥。

当套管内含泥量经测定小于5%时，下井管及灌砂，然后再拔套管。

对于深度大于10m的喷射井点管，宜用起重机下管。

下井管时，水泵应先开始运转，以便每下好一根井点管，立即与总管接通（暂不与回水总管连接），然后及时进行单根井点试抽排泥，井管内排出的泥浆从水沟排出。

测定井管内真空度，待井管出水变清后，地面测定真空度不宜小于93.3kPa。

降水井挖井施工方案及工艺方法根据地层及水文地质条件，降水井井深为18m，井径φ550mm，井管为φ300mm 双壁螺旋管。

1、施工工艺流程准备工作→钻机进场→放线定位→挖泥浆坑→埋设钢护筒→钻进→终孔→下井管→填滤料→封井→洗井→合理安排排水管及电缆→下泵→抽水→记录。

2、施工方法（1）施工准备①调查场地周围雨污水管线及雨污水井分布状况，布置排水管线和供电线路。

②组织施工人员进行安全、技术交底。

③详细制定施工中各种材料计划和供应计划。

（2）挖探井在施放好的井位上人工挖探井直至原状土，3米以上较浅的探井在确认无地下管线及地下结构物后下入护筒，护筒外侧填粘土封隔好表层杂填土层，以防止钻井施工用水大量漏失及塌孔。

（3）挖泥浆坑根据场地条件在距降水井3m左右处挖泥浆坑，一般每口井用一个泥浆池。

（4）凿井为确保降水效果，减小洗井难度，所有管井采用泵吸反循环钻机成孔，井径、孔深不小于设计值，井身应保持圆正垂直。

（5）下管按设计井深事先将井管排列、组合，下管时所有深井的底部按标高严格控制。

景观应平稳入孔，接头要接牢固，完整无隙，确保强度，以免脱落；过滤器包好井底布，缝隙清楚，下管要准确到位，自然落下，不可强力下压，以免损坏过滤结构。

下好井管后，把井管居中固定。

（6）填砾料井管下入后立即填入砾料。

砾料应保持连续沿井管外四周均匀填入。

填砾料时，应随填随测砾料填入高度，当填入量与理论计算量不一致时，及时查找原因。

不得用装载机或手推车直接填料，应用铁锹调料，以防不均匀或冲击井壁，如遇蓬堵可用水冲。

填砾完成后在洗井过程中，如砾料下沉量过大，应补填至井口下1米处，1米以上部分在洗井完成后衬砌入井时处理。

砾料为φ3-7mm干净砾料。

（7）洗井要求至少2个台班，确保洗井质量，直至井内出清水基本不含砂，出水量大，井底尘砂不大于20cm。

（8）封井为了防止上部泥浆及降水直接深入；砾料内影响成井质量，等填砾结束20分钟，上部填粘土。

管井降水施工工艺管井降水施工工艺下面是管井降水施工的工艺流程和方案。

1、管井施工工艺流程图成孔施工机械设备选用工程钻机及其配套设备。

采用正循环回转钻进泥浆护壁的成孔工艺及下井壁管、滤水管，围填填砾、粘性土等成井工艺。

其工艺流程如下：测量放线人工造浆洗井钻机定位泥浆池安装水泵及控制电路钻孔沉淀池试抽水清孔泥浆排放降水井正常工作吊放管井制作管井降水完毕拔井管填料封口封井2、施工方案1）测放井位：根据井位平面布置示意图测放井位，当布设的井点受地面障碍物或施工条件的影响时，现场可作适当调整；2）埋设护口管：护口管底口应插入原状土层中，管外应用粘性土和草辫子填实封严，防止施工时管外返浆，护口管上部应高出地面0.1m～0.3m；3）安装钻机：机台应安装稳固水平，大钩对准孔中心，大钩、转盘与孔的中心三点成一线；4）钻进成孔：降水井开孔孔径为φ800mm，均一径到底。

钻进开孔时应吊紧大钩钢丝绳，轻压慢转，以保证开孔钻进的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.10～1.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌；5）清孔换浆：钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔清除孔内杂物，同时将孔内的泥浆密度逐步调至1.10，孔底沉淤小于30cm，返出的泥浆内不含泥块为止；6）下井管：管子进场后，应检查过滤器的缝隙是否符合设计要求。

下管前必须测量孔深，XXX符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器（找正器），以保证滤水管能居中，井管焊接要牢固，垂直，下到设计深度后，井口固定居中；7）填砾料（粗砂）：填砾料前在井管内下入钻杆至离孔底0.30m～0.50m，井管上口应加闷头密封后，从钻杆内泵送泥浆进行边冲孔边逐步稀释泥浆，使孔内的泥浆从滤水管内向外由井管与孔壁的环状间隙内返浆，使孔内的泥浆密度逐步稀释到1.05，然后开小泵量按前述井的构造设计要求填入砾料，并随填随测填砾料的高度，直至砾料下入预定位置为止；8）井口封闭：在粗砂的围填面上采用优质粘性土围填至地表，围填时应控制下入速度及数量，沿着井管周围少放慢下的围填。

大口井降水施工方法降水井施工及排水流程：现场踏勘→井位布置→人工挖探井→钻机就位→成孔→替浆（洗孔）→下井管→填滤料→洗井→井口防护→埋设排水联络管线及配电电缆→下泵抽水→有组织向市政管网排水→井口防护→土方开挖前降水任务完成→挖土过程中保留降水井并根据情况启用→顶板覆土完成→停止降水、封井。

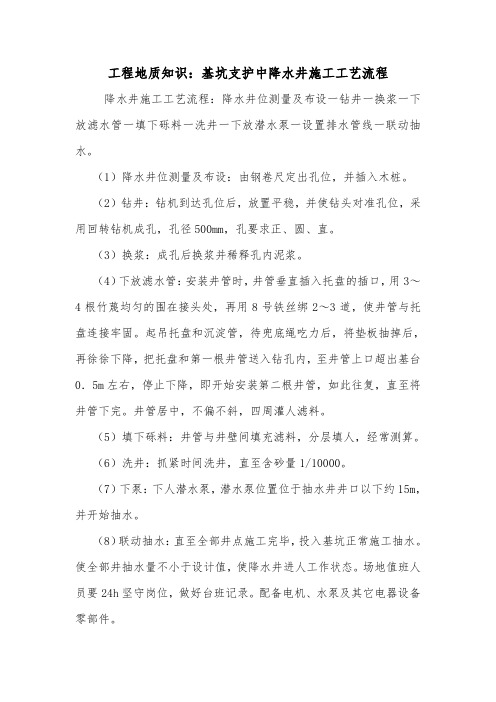

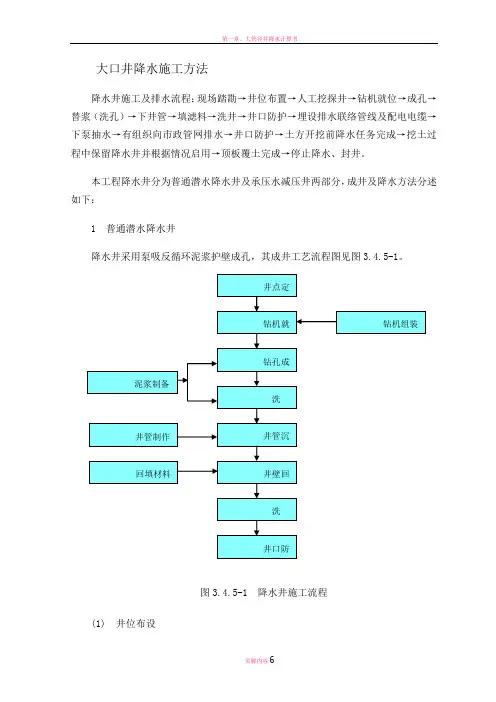

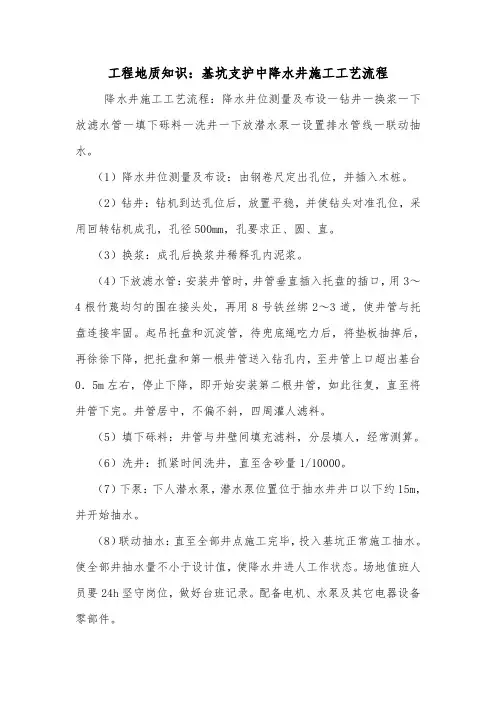

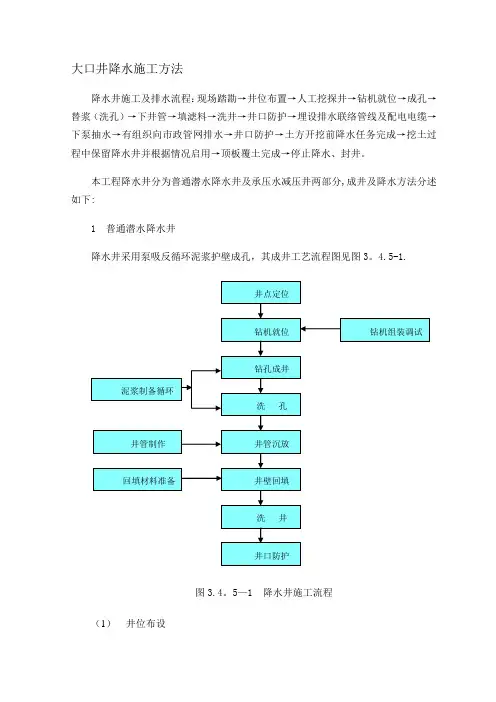

本工程降水井分为普通潜水降水井及承压水减压井两部分，成井及降水方法分述如下：1 普通潜水降水井降水井采用泵吸反循环泥浆护壁成孔，其成井工艺流程图见图3.4.5-1。

图3.4.5-1 降水井施工流程(1) 井位布设按设计要求布设井位，布置井位时需错开墙、柱、地下管线的位置，井位采用显著标志。

(2) 挖探井每口降水井上钻前人工挖探井1～2m(具体根据现场情况确定)，见原状土，确认无地下管线,并下入护筒，护筒外侧填粘土封隔好表层杂填土层，以防止钻井施工用水大量漏失及塌孔，必要时随挖随做混凝土护壁。

如遇地下管线，需适当调整井位，重挖探井。

(3) 围（挖）泥浆池根据场地条件围泥浆池，车站位置每2～3口井共用一个泥浆池，区间降水井泥浆池根据现场具体情况进行设置。

(4) 凿井采用泵吸反循环钻机成井，井径705mm，井孔保持圆正垂直，孔深不小于设计值。

(5) 替浆井管下入前注入比重1.10轻质泥浆置换，砂石泵抽出沉渣并测定井深。

最终使井内泥浆比重保持在1.1~1.2范围内，防止泥浆比重过大，造成孔壁泥皮太厚，影响出水效果。

(6) 吊放井管浅层地下水降水，井管采用无砂混凝土管，在预制混凝土井鞋上放置井管同时水位以下包缠2层300g/m2针刺无纺布，缓缓下放，当管口与井口相差200mm时，接上节井管，接头处用尼龙网裹严，以免挤入泥砂淤塞井管，竖向用2-4条30mm宽、长2～3m的竹条固定井管。

为防止上下节错位，在下管前将井管依井方向立直。

吊放井管要垂直，并保持在井孔中心，为防止雨水泥砂或异物流入井中，井管要高出地面不小于200mm，并加盖临时保护。

大口井降水施工方法降水井施工及排水流程：现场踏勘→井位布置→人工挖探井→钻机就位→成孔→替浆（洗孔）→下井管→填滤料→洗井→井口防护→埋设排水联络管线及配电电缆→下泵抽水→有组织向市政管网排水→井口防护→土方开挖前降水任务完成→挖土过程中保留降水井并根据情况启用→顶板覆土完成→停止降水、封井。

本工程降水井分为普通潜水降水井及承压水减压井两部分,成井及降水方法分述如下:1 普通潜水降水井降水井采用泵吸反循环泥浆护壁成孔，其成井工艺流程图见图3。

4.5-1.图3.4。

5—1 降水井施工流程（1）井位布设按设计要求布设井位，布置井位时需错开墙、柱、地下管线的位置，井位采用显著标志。

(2) 挖探井每口降水井上钻前人工挖探井1～2m(具体根据现场情况确定)，见原状土，确认无地下管线,并下入护筒，护筒外侧填粘土封隔好表层杂填土层，以防止钻井施工用水大量漏失及塌孔,必要时随挖随做混凝土护壁.如遇地下管线，需适当调整井位，重挖探井。

(3）围（挖)泥浆池根据场地条件围泥浆池,车站位置每2~3口井共用一个泥浆池,区间降水井泥浆池根据现场具体情况进行设置。

(4) 凿井采用泵吸反循环钻机成井，井径705mm,井孔保持圆正垂直，孔深不小于设计值.(5）替浆井管下入前注入比重1。

10轻质泥浆置换,砂石泵抽出沉渣并测定井深。

最终使井内泥浆比重保持在1.1~1.2范围内，防止泥浆比重过大，造成孔壁泥皮太厚,影响出水效果。

(6）吊放井管浅层地下水降水，井管采用无砂混凝土管,在预制混凝土井鞋上放置井管同时水位以下包缠2层300g/m2针刺无纺布,缓缓下放,当管口与井口相差200mm时,接上节井管，接头处用尼龙网裹严,以免挤入泥砂淤塞井管，竖向用2—4条30mm宽、长2～3m的竹条固定井管.为防止上下节错位，在下管前将井管依井方向立直。

吊放井管要垂直，并保持在井孔中心,为防止雨水泥砂或异物流入井中，井管要高出地面不小于200mm，并加盖临时保护.（7）填滤料井管下入后立即填入滤料。
