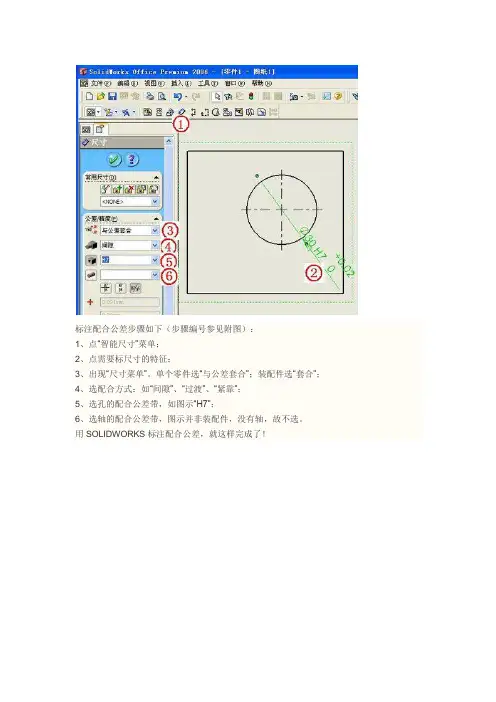

标注配合公差步骤如下
- 格式:docx
- 大小:54.49 KB
- 文档页数:1


公差配合标注1. 概述在机械制造领域中,为了确保零件的互换性和装配性,需要对零件的公差和配合进行标注。
公差配合标注是一种用于描述零件尺寸偏差和配合要求的图形符号和文字标记。
2. 公差标注公差是指零件尺寸与其设计尺寸之间的允许偏差范围。
公差标注通常使用以下符号表示:•上下公差:用于表示零件尺寸的最大和最小允许值。
上公差用符号”+“表示,下公差用符号”-“表示。
•无公差:用于表示零件尺寸的精确值,没有允许的偏差范围。
公差标注的常用方法有两种:基本尺寸加减法和限制公差法。
2.1 基本尺寸加减法基本尺寸加减法是一种常用的公差标注方法。
它通过在基本尺寸上加减公差值来表示零件尺寸的上下限。
例如,一个直径为50mm的轴,公差为±0.02mm,可以使用基本尺寸加减法进行标注,表示为:⌀50 +0.02/-0.02。
2.2 限制公差法限制公差法是一种更为简洁和直观的公差标注方法。
它通过在基本尺寸后面用括号括起来的公差值来表示零件尺寸的上下限。
例如,一个直径为50mm的轴,公差为±0.02mm,可以使用限制公差法进行标注,表示为:⌀50(0.02)。
在限制公差法中,如果公差是对称的,则只需标注一个公差值;如果公差是非对称的,则需要分别标注上下公差值。
3. 配合标注配合是指两个或多个零件之间的相互关系,包括间隙配合、过盈配合和干涉配合等。
配合标注通常使用以下符号表示:•H7/f7:表示轴的基本尺寸为H7,孔的基本尺寸为f7。
这种配合是一种间隙配合,轴比孔大一点,以确保装配时能够顺利进行。
•H7/g6:表示轴的基本尺寸为H7,孔的基本尺寸为g6。
这种配合是一种过盈配合,轴比孔稍微大一点,以确保装配时能够紧固。
配合标注还可以使用其他符号和文字进行描述,例如使用箭头表示配合的方向,使用字母表示配合的类型等。
4. 标注示例下面是一些公差配合标注的示例:•⌀50 +0.02/-0.02:表示直径为50mm的轴,公差为±0.02mm。
轴承配合公差标注引言在机械工程领域,轴承是一种基础的机械零件,用于支撑旋转或摆动的轴。
轴承有一个重要的指标,即配合公差标注。
配合公差标注是为了确保轴和孔之间的配合达到预定的要求,保证机械装配的精度和可靠性。
本文将从定义、标注方法、常见问题等方面对轴承配合公差标注进行全面、详细、完整地探讨。
定义轴承配合公差标注是指对轴和孔之间的配合进行标注,确定其公差范围,以确保轴与孔之间的装配和运动符合设计要求。
配合公差标注涉及到轴和孔的尺寸、形状、位置等参数。
标注的目的是为了简化设计、加工和检验等工作,提高装配的精度和可靠性。
标注方法轴承配合公差标注有多种方法,常见的有基本尺寸加基本偏差法、最大材料法等。
下面将详细介绍这两种方法的应用。
基本尺寸加基本偏差法基本尺寸加基本偏差法是一种常用的轴承配合公差标注方法。
其基本思想是通过指定轴和孔的基本尺寸和基本偏差,确定轴和孔的公差范围。
具体步骤如下:1.确定轴和孔的基本尺寸:根据设计要求和实际需求,确定轴和孔的基本尺寸,即理论上完全配合时的尺寸。
2.确定轴和孔的基本偏差:根据使用要求、装配方式和材料等因素,选择合适的基本偏差,并确定其上下限。
3.标注公差:根据基本尺寸和基本偏差,将轴和孔的公差范围标注在图纸上,一般使用字母符号表示。
最大材料法最大材料法是另一种常用的轴承配合公差标注方法。
其基本思想是根据轴和孔的设计公差,选择轴和孔的最大材料,然后根据最大材料确定公差范围。
具体步骤如下:1.确定基本尺寸:与基本尺寸加基本偏差法相同,确定轴和孔的基本尺寸。
2.确定设计公差:根据使用要求和装配方式,确定轴和孔的设计公差。
3.确定最大材料:根据设计公差,选择轴和孔的最大材料。
4.标注公差:以最大材料为基础,确定轴和孔的公差范围,并在图纸上进行标注。
常见问题在轴承配合公差标注过程中,常常会遇到一些问题。
下面将介绍一些常见的问题及其解决方法。
公差选择在进行轴承配合公差标注时,选择合适的公差是一个重要的问题。
