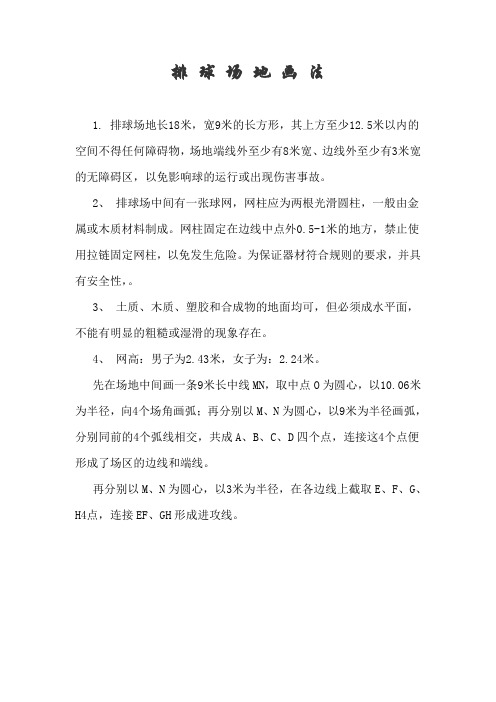

排球场地画法
1. 排球场地长18米，宽9米的长方形，其上方至少1
2.5米以内的空间不得任何障碍物，场地端线外至少有8米宽、边线外至少有3米宽的无障碍区，以免影响球的运行或出现伤害事故。
2、排球场中间有一张球网，网柱应为两根光滑圆柱，一般由金属或木质材料制成。
网柱固定在边线中点外0.5-1米的地方，禁止使用拉链固定网柱，以免发生危险。
为保证器材符合规则的要求，并具有安全性，。
3、土质、木质、塑胶和合成物的地面均可，但必须成水平面，不能有明显的粗糙或湿滑的现象存在。
4、网高：男子为2.43米，女子为：2.24米。
先在场地中间画一条9米长中线MN，取中点O为圆心，以10.06米为半径，向4个场角画弧；再分别以M、N为圆心，以9米为半径画弧，分别同前的4个弧线相交，共成A、B、C、D四个点，连接这4个点便形成了场区的边线和端线。
再分别以M、N为圆心，以3米为半径，在各边线上截取E、F、G、H4点，连接EF、GH形成进攻线。
A E M G C
B D
F
N
H
O 单位：米
9
3
10.06
例图：
●
●●●
●●
●
●●
●
●
单位：米
场地的检查方法:
10.81
12.73
15.00
20.12
注：丈量中红时以中点计算，其它各线均以外沿计算。

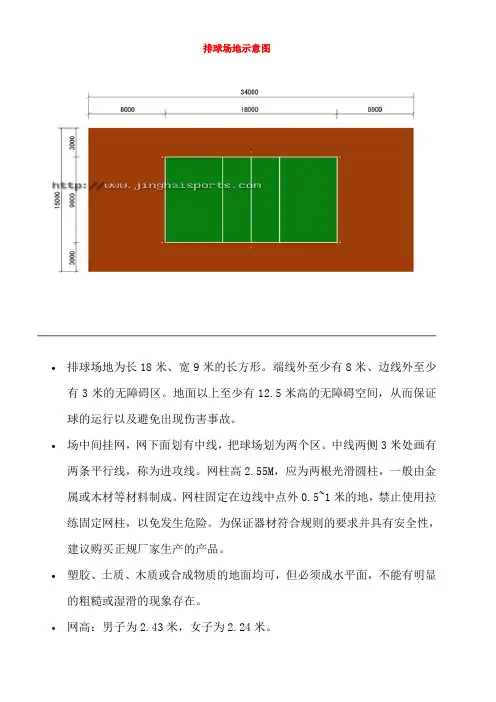

排球场地示意图
∙排球场地为长18米、宽9米的长方形。
端线外至少有8米、边线外至少有3米的无障碍区。
地面以上至少有12.5米高的无障碍空间，从而保证球的运行以及避免出现伤害事故。
∙场中间挂网，网下面划有中线，把球场划为两个区。
中线两侧3米处画有两条平行线，称为进攻线。
网柱高2.55M，应为两根光滑圆柱，一般由金属或木材等材料制成。
网柱固定在边线中点外0.5~1米的地，禁止使用拉练固定网柱，以免发生危险。
为保证器材符合规则的要求并具有安全性，建议购买正规厂家生产的产品。
∙塑胶、土质、木质或合成物质的地面均可，但必须成水平面，不能有明显的粗糙或湿滑的现象存在。
∙网高：男子为2.43米，女子为2.24米。
长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。
球场上各条线宽均为4厘米，丈量时要从线的外沿算起。
球场界限最好用白色、黄色或其它易于识别的颜色画出。

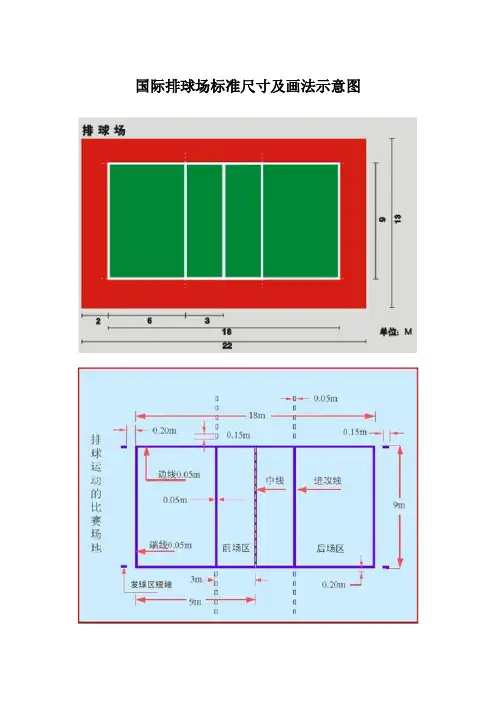

排球场标准尺⼨及画法⽰意图排球场标准尺⼨及画法⽰意图1、排球场⽐赛场地包括⽐赛区和⽆障碍区，⽐赛场区为18⽶×9⽶的长⽅形。
国际排联组织的世界性⼤型⽐赛场地边线外的⽆障碍区⾄少宽6⽶，端线外⾄少宽9⽶，⽐赛场区上空的⽆障碍空间从地⾯量起⾄少⾼12.5⽶。
2、排球场⽐赛场区和⽆障碍区分别为两种不同的颜⾊，场区上所有的界线为⽩⾊，宽为5厘⽶。
标准排球场规格：⼀、⽐赛场地：⽐赛场地包括⽐赛场区和⽆障碍区，其形状为对称的长⽅形。
⼆、⾯积：⽐赛场地为18⽶*9⽶的长⽅形。
其四周⾄少有3⽶宽的⽆障碍区。
⽐赛场区上空有⽆障碍空间从地⾯量起⾄少⾼7⽶，其间不得有任何障碍物。
国际排联世界性⽐赛场地线外的⽆障碍区⾄少宽5⽶，端线外⾄少宽8⽶，⽐赛场地上空的⽆障碍空间⾄少12.5⽶⾼。
成年世界锦标赛和奥运会⽐赛，基⽆障碍区边线外⾄少宽6⽶，端线外⾄少宽9⽶。
标准排球⽹规格：尺⼨：9.5*1m（国际尺⼨）线径：2.0mm、2.5mm、3.0mm⽹眼：10*10cm⽅形上包边：7cm320⼴告布侧边&底边：7cm320⼴告布钢丝：3.0mm包胶钢丝⼀、⽐赛场地：⽐赛场地包括⽐赛场区和⽆障碍区，其形状为对称的长⽅形。
⼆、⾯积：⽐赛场区为18⽶×9⽶的长⽅形。
其四周⾄少有3⽶宽的⽆障碍区。
⽐赛场区上空有⽆障碍空间从地⾯量起⾄少⾼7⽶，其间不得有任何障碍物。
国际排联世界性⽐赛场地边线外的⽆障碍区⾄少宽5⽶，端线外⾄少宽8⽶，⽐赛场地上空的⽆障碍空间⾄少12.5⽶⾼。
成年世界锦标赛和奥运会⽐赛，基⽆障碍区边线外⾄少宽6⽶，端线外⾄少宽9⽶。
三、⽐赛场地的地⾯：1、场地的地⾯必须平坦、⽔平，并且划⼀。
场地的地⾯不得有任何能伤害队员的隐患。
不得在粗糙、湿或滑的场地上进⾏⽐赛。
国际排联世界性⽐赛场地的地⾯只能是⽊质或合成物质的。
任何地⾯都必须事先经国际排联验准。
2、室内⽐赛场地的地⾯必须是浅⾊。
国际排联世界性⽐赛场地界线为⽩⾊。
排球场尺度尺寸及画法示意图1、排球场角逐场地包含角逐区和无障碍区，角逐场区为18米×9米的长方形。
国际排联组织的世界性大型角逐场地边线外的无障碍区至少宽6米，端线外至少宽9米，角逐场区上空的无障碍空间从地面量起至少高12.5米。
2、排球场角逐场区和无障碍区分别为两种分歧的颜色，场区上所有的界线为白色，宽为5厘米。
尺度排球场规格：一、角逐场地：角逐场地包含角逐场区和无障碍区，其形状为对称的长方形。
二、面积：角逐场地为18米*9米的长方形。
其四周至少有3米宽的无障碍区。
角逐场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。
国际排联世界性角逐场地线外的无障碍区至少宽5米，端线外至少宽8米，角逐场地上空的无障碍空间至少12.5米高。
成年世界锦标赛和奥运会角逐，基无障碍区边线外至少宽6米，端线外至少宽9米。
尺度排球网规格：尺寸：9.5*1m（国际尺寸）线径：2.0mm、2.5mm、3.0mm网眼：10*10cm方形上包边：7cm320广告布侧边&底边：7cm320广告布钢丝：3.0mm包胶钢丝要求：一、角逐场地：角逐场地包含角逐场区和无障碍区，其形状为对称的长方形。
二、面积：角逐场区为18米×9米的长方形。
其四周至少有3米宽的无障碍区。
角逐场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。
国际排联世界性角逐场地边线外的无障碍区至少宽5米，端线外至少宽8米，角逐场地上空的无障碍空间至少12.5米高。
成年世界锦标赛和奥运会角逐，基无障碍区边线外至少宽6米，端线外至少宽9米。
三、角逐场地的地面：1、场地的地面必须平坦、水平，而且划一。
场地的地面不得有任何能伤害队员的隐患。
不得在粗糙、湿或滑的场地上进行角逐。
国际排联世界性角逐场地的地面只能是木质或合成物质的。
任何地面都必须事先经国际排联验准。
2、室内角逐场地的地面必须是浅色。
国际排联世界性角逐场地界线为白色。
详细羽毛球场地标准尺寸和画法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】羽毛球场地标准尺寸(图文)画场地线的关键大家都没有将，我将流程说简单一下：1、确定第一角点：场地四个角中的一个，确定此点，场地的基本位置就定了。
2、确定一条边的另外一点：一般选择长边，以皮尺在长边方向确定一个点，该点距离第一角点13400mm。
3、确定另外两个角点：这才是整个场地划线的关键！！只考虑线直不直不够，还要确定它确定是矩形而不是平行四边形呢！！这步需要皮尺一根，先以第一角点为中心，以6100mm为半径，在宽度方向画弧线；然后角点不变，将长度调整为14723mm，在对角线方向画弧线；之后更换到第二步确定的那个点，同样重复以上程序，这样，宽度弧线和对角线弧线会交叉出两个点，就是另外两个角点。
（现场做做，就知道了）4、划外线：划线注意，羽毛球场地是以外边算距离的，也就是说，线本身的宽带40mm算作场地内，因此，刚刚定出的四个点，是场地线条的外边，而不是中心距！！划线的最佳方法需要弹线！用一条墨线（木工用的那种）连接两个角点，然后拉起中间部分一弹，就会在地上形成一条非常标准的直线！同理再另外几个点之间弹出场地外线。
5、画内线：在外线上，距离角点40mm的位置定点，然后再重复第四步的弹线，就可以弹出与四条外线平行的四条内线，且与外线间距40mm。
6、其它线：其它线包括前中线、发球线、后发球线、单打边线和测速线等。
具体尺寸和长度关系，按照一个场地示意图就可以画了！请注意一点，所有线的宽度都是40mm，注意弹线都需要留出线本身的宽度！不要忘记了！！7、贴胶带：用胶带纸，沿着刚刚弹的墨线，贴住外边缘，留出线宽的40mm，特别注意线与线交汇的地方，不要贴过了！贴完之后认真检查胶带之间空出的部分，应该就是场地线的样子。
8、固定：脚穿软底鞋（羽毛球鞋也行），沿着贴过的胶带，踩踩，让胶带与地面黏合！（水泥场地，贴线前清扫干净应该是必须的，如果因有杂质而使胶带粘不牢，那就不好了！）9、刷漆：这步就简单了，用白色或黄色油漆，将胶带中空的部分均匀涂刷，必要的话，可以涂刷两到三遍。
排球场标准尺寸及画法示意图1、排球场比赛场地包括比赛区和无障碍区，比赛场区为18米×9米的长方形。
国际排联组织的世界性大型比赛场地边线外的无障碍区至少宽6米，端线外至少宽9米，比赛场区上空的无障碍空间从地面量起至少高12.5米。
2、排球场比赛场区和无障碍区分别为两种不同的颜色，场区上所有的界线为白色，宽为5厘米。
标准排球场规格：一、比赛场地：比赛场地包括比赛场区和无障碍区，其形状为对称的长方形。
二、面积：比赛场地为18米*9米的长方形。
其四周至少有3米宽的无障碍区。
比赛场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。
国际排联世界性比赛场地线外的无障碍区至少宽5米，端线外至少宽8米，比赛场地上空的无障碍空间至少12.5米高。
成年世界锦标赛和奥运会比赛，基无障碍区边线外至少宽6米，端线外至少宽9米。
标准排球网规格：尺寸：9.5*1m（国际尺寸）线径：2.0mm、2.5mm、3.0mm网眼：10*10cm方形上包边：7cm320广告布侧边&底边：7cm320广告布钢丝：3.0mm包胶钢丝一、比赛场地：比赛场地包括比赛场区和无障碍区，其形状为对称的长方形。
二、面积：比赛场区为18米×9米的长方形。
其四周至少有3米宽的无障碍区。
比赛场区上空有无障碍空间从地面量起至少高7米，其间不得有任何障碍物。
国际排联世界性比赛场地边线外的无障碍区至少宽5米，端线外至少宽8米，比赛场地上空的无障碍空间至少12.5米高。
成年世界锦标赛和奥运会比赛，基无障碍区边线外至少宽6米，端线外至少宽9米。
三、比赛场地的地面：1、场地的地面必须平坦、水平，并且划一。
场地的地面不得有任何能伤害队员的隐患。
不得在粗糙、湿或滑的场地上进行比赛。
国际排联世界性比赛场地的地面只能是木质或合成物质的。
任何地面都必须事先经国际排联验准。
2、室内比赛场地的地面必须是浅色。
国际排联世界性比赛场地界线为白色。
比赛场区和无障碍区分别为另外不同的颜色。
排球场画法：
1. 根据场地的方位、形状，在合适的位置上先画出9m的中线。
2.以中线的一端点为圆心，9m长为半径，在中线两侧的假想边线上各画一段
弧。
然后以中线的另一端为圆心，以12.72m（半场对角线的长度）为半径，分别在中线两侧画弧与以上两个弧相交，两个交点便是一条边线的两个端点。
连结四个端点，便是9m×18m的排球场。
3.以边线和中线的交点为圆心，以3m长为半径，于中线两侧画弧与边线相
交，得两个交点。
再用同样方法，在另一边线上画弧，得两个交点。
分别在中线两侧各连结两个交点，便是球场上的进攻线。
4.球场所有的线宽5cm，线的宽度包括在球场面积之内，因此，在画中线时，
应沿着丈量线内沿来画。
但画中线时必须注意，应在中线丈量线的两侧以
2.5cm画出中线5cm的宽度。
5.球网柱要安排在边线外，离边线至少50cm。
球网必须挂在中线的垂直上空。
羽毛球场画法：
1、中线 : 画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它得1/2处便是中心点0。
从o点向纵轴线得两个方向各量6.7米,即为场地得中线,a、b在中线得端点。
2、端线 : 过a和b各作一条垂直中线得直线,从a和b各向直线两端量出3.05米得距离,分别得出c、d和e、f四点。
使cd和ef这两条线得外缘分别通过a 和b,cd和ef即是球场得端线,也是单打场地得后发球线。
连接ce和df,并使其外缘通过c、e、d、f,ce和df即为双打场地得两条边线。
3、单打场地得两条边线 : 从双打场地得四个顶点c、d、e、f分别向端线内量0.46米,找出g、h、i、j四点,这就是单打场地得四个顶点。
连接g、j和h、i即为单打比赛得两条边线。
同样,这两条线得外缘分别通过g、j和h、i。
4、双打比赛得后发球线: 从双打场地得四个顶点c、d、e、f分别向边线内量0.76米,找出k、l、m、n四点,用直线连接k、l、连接n、m,这两条线即为双打比赛得后发球线。
5、前发球线: 从双打场地得四个顶点c、d、e、f分别向边线内量出4.68米,找出p、q、r、s四点,连接p、q并使直线外缘通过p、q,连接r、s并使直线外缘通过r、s,就画出pq和rs两条前发球线。
6、检验标准 :一块羽毛球比赛场地能否画得标准,关键是要找准场地四个顶点c、d、e、f得位置。
检验得方法,是用钢尺测量场地两条对角线cf和de得长度。
标准场地cf和de得长度均为14.723米。
