建设工程竣工图编制

建设工程竣工图的编制主要内容竣工图的概念编制竣工图的重要意义和作用编制竣工图的范围和内容竣工图的编制依据编制竣工图的方法编制竣工图的要求竣工图的折叠和分类组卷竣工图编制的注意事项城市地下工程竣工图的编制一、竣工图的概念1、竣工图的定义竣工图是建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图说。

2、竣工图的相关规范：《建设工程文件归档整理规范》GB/T50328-2001;重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知《重庆市建设工程档案编制验收标准》DBJ50-129-2011《重庆市城乡建设档案管理办法》（重庆市人民政府令240号）《建设工程文件归档整理规范》GB/T50328-20012.0.8 竣工图（as-build drawing）工程竣工验收后，真实反映建设工程项目施工结果的图样。

4.2.6 工程文件中文字材料幅面尺寸规格宜为A4幅面（297mmX210mm）。

图纸宜采用国家标准图幅。

4.2.7 工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。

图纸一般采用蓝晒图，竣工图应是新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件。

4.2.8 所有竣工图均应加盖竣工图章。

1 竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人审核人、技术负责人、编制日期、监理单位、现场监理、总监。

2竣工图章示例如下竣工图章尺寸为： 50mmX80mm。

竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。

4.2.9 利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

4.2.10 不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/10609.3-89）统一折叠成A4幅面（297mmX210mm），图标栏露在外面。

重庆市建委关于贯彻《建设工程文件归档整理规范》的补充通知四、建设工程竣工图的编制。

竣工图编制实践指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行归纳、总结和整理的图形资料。

它是对施工现场的实际反映，也是未来维护、扩建、改建的依据。

竣工图编制要求准确、清晰、规范，以便于使用和保存。

本指南将为您提供详细的竣工图编制实践方法和建议。

1. 竣工图的编制内容竣工图应包括以下内容：1. 图纸目录：明确图纸的名称、编号、页数等信息。

2. 设计总说明：包括工程概况、设计依据、主要材料和构件的规格型号、施工要求等。

3. 平面图：反映建筑物的平面布局，包括房间名称、尺寸、门、窗、墙体等。

4. 立面图：展示建筑物的立面造型、尺寸、材料、装饰等。

5. 剖面图：揭示建筑物的结构、层次、高度等。

6. 细部图：针对建筑物的某个部位或构件进行详细表达。

7. 结构图：包括梁、板、柱、墙等的结构布置和尺寸。

8. 安装图：包括给排水、暖通、电气等安装系统的布置和连接。

9. 透视图：从不同角度展示建筑物外观效果。

2. 竣工图的编制要求1. 准确性：图形和数据必须与实际相符，不得有误。

2. 清晰性：图纸应使用清晰的线条、符号、文字，便于识别。

3. 规范性：图纸的格式、尺寸、线型、字体等应符合国家和行业标准。

4. 完整性：图纸应包含所有必要的信息和细节，不得遗漏。

5. 一致性：图纸中的材料、颜色、编号等应保持一致。

3. 竣工图的编制流程1. 收集资料：整理设计文件、施工记录、验收报告等相关资料。

2. 整理数据：对图纸中的数据进行核对、修改和完善。

3. 绘制图纸：使用专业的绘图软件或手工绘制竣工图。

4. 审核修改：对竣工图进行审核，确保无误并进行必要的修改。

5. 输出归档：将竣工图输出为高清晰度的电子文件，并进行归档保存。

4. 竣工图的编制注意事项1. 及时性：工程完成后，应及时编制竣工图，以免遗忘细节。

2. 合作性：与设计、施工、监理等各方密切合作，确保图纸的准确性。

3. 规范性：遵循国家和行业的竣工图编制规范，确保图纸的质量。

关于竣工图编制的详细过程竣工图是工程建设完成后，对整个项目的设计、施工、验收等过程进行归纳、整理、归档的重要技术文件。

它为工程维护、扩建、改造、运行和管理提供了重要依据。

下面详细介绍竣工图编制的过程。

1. 竣工图编制的准备工作在竣工图编制前，应做好以下准备工作：1.1 收集工程项目的所有设计文件，包括施工图、设计说明书、设计变更通知等。

1.2 收集与工程项目相关的合同、协议、验收报告等文件。

1.3 收集工程项目施工过程中的相关记录，如施工日志、质量检查记录、材料验收记录等。

1.4 确定竣工图的编制格式、目录、编号规则等。

2. 竣工图的编制2.1 根据设计文件、施工记录等资料，对工程项目进行逐项整理，确保各项内容完整、准确。

2.2 对工程项目进行现场核实，确保图纸与实际相符。

如有不符，及时与设计、施工等相关单位沟通，进行修改。

2.3 按照竣工图编制规则，整理、编排图纸，确保图纸清晰、美观、易于查阅。

2.4 编制竣工图说明书，详细描述工程项目的施工过程、设计变更、验收情况等。

2.5 审核竣工图及其说明书，确保内容准确、完整、符合实际。

3. 竣工图的审查与验收3.1 竣工图编制完成后，应提交给项目法人、设计、施工、监理等相关单位进行审查。

3.2 审查单位应按照相关法规、标准、规范的要求，对竣工图的完整性、准确性、合规性进行审核。

3.3 审核合格的竣工图，应由项目法人组织进行验收。

验收合格的竣工图，方可正式归档。

4. 竣工图的归档与保管4.1 竣工图应按照国家和地方的规定，及时归档，并办理相关手续。

4.2 竣工图应按照一定的顺序进行分类、编号、装订，确保查阅方便。

4.3 竣工图应存放在防火、防盗、防潮、防虫蛀、防尘、防光、防高温等条件良好的环境中。

4.4 竣工图的保管应建立健全查阅、借阅、复制等管理制度，确保竣工图的安全、完整、可用。

通过以上四个阶段的编制、审查、验收和归档，确保竣工图的质量，为工程项目的维护、扩建、改造、运行和管理提供有力支持。

竣工图编制实施方案一、前言。

竣工图是工程建设的最后一个阶段，是对整个工程建设过程的总结和展示。

竣工图的编制需要严格按照相关规范和标准进行，以确保工程质量和安全。

本文档旨在制定竣工图编制的实施方案，以指导相关人员进行竣工图的编制工作。

二、编制目的。

竣工图是工程建设的重要文档，它不仅是对工程建设过程的总结，也是对工程质量和安全的保障。

因此，竣工图的编制目的主要包括：1.总结工程建设过程中的经验和教训，为今后类似工程建设提供参考；2.展示工程建设的成果和效果，向相关部门和公众进行汇报；3.保障工程质量和安全，为工程的后续维护和管理提供依据。

三、编制内容。

竣工图的编制内容主要包括以下几个方面：1.工程概况，包括工程名称、地点、建设单位、设计单位、施工单位等基本信息；2.工程概貌，包括工程的总平面布置图、立面图、剖面图等，展示工程的整体情况；3.主要技术指标，包括工程的设计参数、施工工艺、材料使用等技术指标；4.质量验收，包括工程的各项质量验收记录和结果；5.安全生产，包括工程建设过程中的安全生产情况和相关记录；6.环境保护，包括工程建设过程中的环境保护措施和效果。

四、编制要求。

竣工图的编制需要符合相关的规范和标准，具体要求如下：1.准确完整，竣工图的内容应准确完整，不得有遗漏和错误；2.规范统一，竣工图的格式和标识应符合相关规范和标准，统一规范；3.清晰易懂，竣工图的内容应清晰易懂，便于相关人员查阅和理解；4.真实可靠，竣工图的内容应真实可靠，不得有虚假和夸大。

五、编制流程。

竣工图的编制流程主要包括以下几个环节：1.收集资料，收集工程建设过程中的相关资料和记录；2.整理资料，对收集到的资料进行整理和分类，为编制竣工图做准备；3.绘制图纸，根据整理好的资料，进行竣工图的绘制；4.审核确认，对绘制好的竣工图进行审核确认，确保内容准确可靠；5.归档保存，将审核确认通过的竣工图进行归档保存，便于后续查阅和利用。

工程竣工图编制要点工程竣工图是工程建设全过程的图文记录，是工程验收、维护、改建、扩建的重要依据。

编制竣工图应遵循国家有关法规、标准和规定，确保图形准确、文字清晰、资料完整。

以下是编制工程竣工图的一些关键要点。

1. 竣工图的编制依据- 设计文件: 包括施工图纸、设计变更记录、设计说明书等。

- 施工记录: 包含施工日志、施工签证单、隐蔽工程记录等。

- 验收资料: 如验收报告、质量评定记录、材料试验报告等。

- 相关法规: 国家和地方的建设规范、标准图集、技术规定等。

2. 竣工图的编制要求- 准确性: 图纸应真实反映工程实际状况，尺寸、位置、高程等数据准确无误。

- 完整性: 图纸应包括所有施工内容，不得遗漏重要部位和构件。

- 清晰度: 图纸线条、符号、文字应清晰可辨，墨色均匀。

- 规范性: 应遵循国家制图标准，使用规范的图例、符号。

- 一致性: 图纸中的各种技术说明、数据应与相关文件保持一致。

3. 竣工图的编制内容- 图纸: 包括总图、平面图、立面图、剖面图、细部图等。

- 说明: 包括工程概况、施工方法、材料设备、质量标准等。

- 记录: 包括设计变更记录、施工签证单、验收记录等。

- 资料: 包括材料合格证、试验报告、安装日志等。

4. 竣工图的编制程序- 收集资料: 汇总设计、施工、验收等各阶段资料。

- 整理归档: 分类整理资料，确保顺序清晰、易于查阅。

- 编制图纸: 根据资料绘制图纸，确保图形与实际相符。

- 审核校对: 组织专业人员对竣工图进行审核，确保编制质量。

- 打印装订: 竣工图应采用耐久性好的材料打印，并进行规范装订。

5. 竣工图的管理- 归档: 竣工图应按照国家和地方的相关规定进行归档，便于长期保存和检索。

- 移交: 竣工图应一式多份，分别移交建设、使用、管理等单位。

- 保密: 涉及国家安全、企业商业秘密的竣工图，应按照相关法律法规进行保密管理。

6. 竣工图编制的注意事项- 时效性: 竣工图编制应在工程竣工验收合格后尽快完成。

竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。

二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。

即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。

（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。

（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。

重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

四、纸质竣工图的编制要求（一）竣工图的绘制工作，由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

如何编制竣工图竣工图是建筑工程的重要文档，它记录了建筑项目的最终设计和施工结果。

编制竣工图需要遵循一系列步骤和规范，以确保图纸的准确性和可行性。

以下是编制竣工图的简单策略和步骤：1. 收集设计文件和相关资料在编制竣工图之前，首先需要收集建筑项目的设计文件和相关资料。

这些文件包括建筑设计图纸、结构设计图纸、给排水设计图纸、电气设计图纸等。

通过收集这些文件，你可以了解建筑项目的整体设计和要求。

2. 审查施工图纸在开始编制竣工图之前，需要对施工图纸进行审查。

审查施工图纸的目的是确保其与设计文件一致，并且满足法律法规和建筑规范的要求。

在审查过程中，需要注意图纸的准确性、完整性和合理性。

3. 绘制竣工图在审查完施工图纸后，可以开始绘制竣工图。

竣工图应包括建筑平面图、立面图、剖面图等。

绘制竣工图时，需要确保图纸的比例准确，并按照规范要求标注建筑尺寸、材料、设备等信息。

4. 标注详细信息竣工图应包含建筑项目的详细信息，例如材料规格、设备型号、施工方法等。

这些详细信息对于确保施工质量和安全非常重要。

在标注详细信息时，需要遵循相关规范和标准，确保信息的准确性和可读性。

5. 进行内部审查在绘制竣工图后，需要进行内部审查。

内部审查的目的是检查竣工图的准确性和完整性，以确保图纸符合设计要求和规范要求。

在内部审查过程中，需要仔细检查图纸的每个细节，并对可能存在的问题进行修正和改进。

6. 进行外部审查完成内部审查后，需要将竣工图提交给相关部门进行外部审查。

外部审查的目的是确保竣工图符合法律法规和建筑规范的要求。

在外部审查过程中，可能需要与审查人员进行沟通和协商，以解决可能存在的问题。

7. 完善和归档竣工图根据外部审查的结果，对竣工图进行必要的修改和完善。

修正后的竣工图应进行归档，并妥善保存。

竣工图的归档对于后续的施工和维护非常重要，可以作为参考和依据。

通过遵循以上步骤和策略，可以编制出准确、可行的竣工图。

编制竣工图需要综合考虑建筑设计、施工要求和法律法规等各方面因素，确保建筑项目的顺利进行和最终质量的达到。

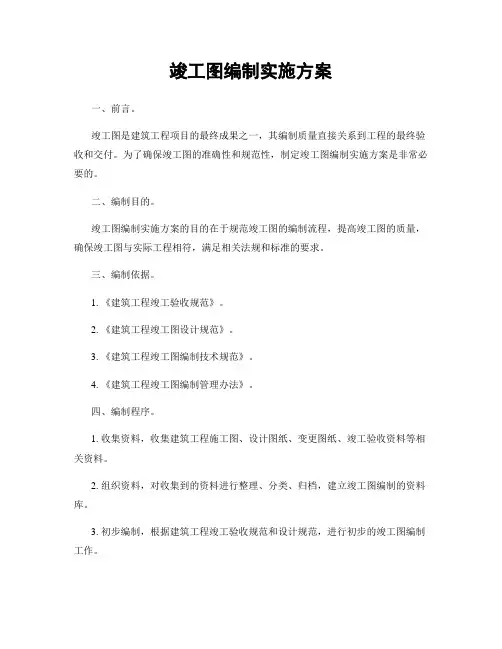

竣工图编制实施方案一、前言。

竣工图是建筑工程项目的最终成果之一，其编制质量直接关系到工程的最终验收和交付。

为了确保竣工图的准确性和规范性，制定竣工图编制实施方案是非常必要的。

二、编制目的。

竣工图编制实施方案的目的在于规范竣工图的编制流程，提高竣工图的质量，确保竣工图与实际工程相符，满足相关法规和标准的要求。

三、编制依据。

1. 《建筑工程竣工验收规范》。

2. 《建筑工程竣工图设计规范》。

3. 《建筑工程竣工图编制技术规范》。

4. 《建筑工程竣工图编制管理办法》。

四、编制程序。

1. 收集资料，收集建筑工程施工图、设计图纸、变更图纸、竣工验收资料等相关资料。

2. 组织资料，对收集到的资料进行整理、分类、归档，建立竣工图编制的资料库。

3. 初步编制，根据建筑工程竣工验收规范和设计规范，进行初步的竣工图编制工作。

4. 技术审核，由具有相应资质的专业人员对初步编制的竣工图进行技术审核，确保其符合相关规范和标准。

5. 修改完善，根据技术审核意见，对竣工图进行修改完善，确保其准确反映实际工程情况。

6. 终审批准，由建设单位或相关主管部门进行终审批准，确认竣工图的合格性。

五、编制要求。

1. 精益求精，竣工图编制要求精益求精，确保图纸的准确性和完整性。

2. 规范标准，竣工图编制要符合相关的法规和标准，确保其合法合规。

3. 实际情况，竣工图要真实反映实际工程情况，避免出现与实际不符的情况。

4. 专业审核，竣工图编制过程中，要进行专业审核，确保技术方案的科学性和合理性。

六、质量控制。

1. 制定质量控制方案，对竣工图编制过程中的关键环节进行质量控制方案的制定，明确责任人和控制措施。

2. 抽查抽审，对竣工图编制过程中的关键环节进行抽查抽审，确保其质量符合要求。

3. 定期评估，定期对竣工图编制的质量进行评估，及时发现问题并进行整改。

七、后续处理。

1. 竣工图归档，竣工图编制完成后，将竣工图进行归档保存，便于日后查阅和使用。

2. 竣工图交付，将竣工图交付给建设单位或相关主管部门，作为工程竣工验收的重要依据。

竣工图的编制流程介绍
竣工图是建筑工程中的重要文件，用于记录工程项目的最终设
计和建设成果。

下面将介绍竣工图的编制流程。

1. 规划与设计阶段
在项目规划与设计阶段，需要进行详细的工程设计和方案规划。

这包括确定项目的总体布局、建筑结构、建材选用等。

同时，还需
要考虑工程的可行性和安全性。

2. 施工准备阶段
在施工准备阶段，需要进行详细的施工图纸设计。

这些图纸包
括建筑平面图、立面图、剖面图等。

此时需要考虑施工过程中可能
遇到的问题，并进行相应的调整。

3. 施工阶段
在施工阶段，竣工图的编制主要是基于施工图纸进行的。

施工
人员按照图纸进行施工，并进行必要的修改和调整。

4. 竣工图的审核与审批
竣工图的编制完成后，需要进行审核与审批。

这一步骤主要是
为了确保竣工图的准确性和合法性。

相关部门会对竣工图进行审核，并进行必要的修改和调整。

5. 竣工图的归档
经过审核与审批后，竣工图将被归档保存。

这是为了方便日后
的查阅和参考，同时也是对工程项目的一个重要记录。

以上是竣工图的编制流程介绍。

在实际操作中，需要严格按照
相关法律法规进行操作，确保竣工图的准确性和合法性。

竣工图编制的基本要求1. 竣工图的概念竣工图是工程建设项目完成后，用于表明工程实际状况的一种图纸。

它是建筑工程的重要文物证明之一，也是施工和验收工程的依据之一。

2. 竣工图的种类竣工图包括建筑工程竣工图、装修工程竣工图、市政工程竣工图等。

在建筑工程中，竣工图又可以分为总平面图、立面剖面图、结构布置图、安装示意图、设备平面布置图等。

3. 竣工图编制的基本要求竣工图的编制要求非常严格，主要根据以下要求进行：3.1 严格遵循国家标准竣工图的编制必须严格遵循国家标准，包括《建筑工程图样与制图》、《城市规划术语》等相关标准。

只有按照标准要求制作的竣工图才能达到规范合格的水平。

3.2 编制清晰、准确竣工图的编制必须要清晰、准确。

图纸上的信息应该尽可能详细，表达准确，能够清晰地表现出实际情况。

而且细节要注意，尺度和比例也必须严格遵循。

3.3 符合国家相关法规竣工图的编制还必须符合国家相关法规，尤其是建筑法、城市规划法等法规，满足法律法规方面的要求。

3.4 严格保密竣工图的信息属于敏感信息，必须严格保密。

相关人员必须签署保密协议，保证信息不外泄。

3.5 完整、合理竣工图的编制要求图纸完整，合理性强。

要保证图纸能够准确反映工程现场实际情况，从而能够成为工程交接、验收的重要依据。

4. 竣工图编制的流程竣工图的编制流程包括以下几个环节：4.1 工程资料收集和准备在编制竣工图之前，必须充分收集工程施工、竣工、验收的相关资料，包括施工图、工程档案、资料证明等。

此外还需要对各种资料进行核查、检验，确保准确性和完整性。

4.2 竣工图的测量实施竣工图的编制离不开实地测量。

施工单位要派专业的测量人员对建筑施工过程中的各项数据进行实测并记录下来。

4.3 竣工图的制图测量数据统计完毕后，需要将测量数据进行处理，同时在计算机上制作成符合标准和要求的竣工图。

4.4 竣工图的审核与修改制作好的竣工图需要进行审核和修改。

竣工图审核人员应是专业技术人员，能够对图纸的合理性、准确性、完整性进行严格的审核。

竣工图的编制流程介绍
竣工图是建筑工程项目完成后编制的一种图纸，用于记录和展
示工程的实际完成情况。

编制竣工图的过程需要经过以下几个步骤：
1. 收集资料和数据：竣工图的编制首先需要收集与工程项目相
关的资料和数据，包括设计图纸、工程量清单、验收报告等。

这些
资料和数据是竣工图编制的基础。

2. 实地勘察：编制竣工图之前，需要进行实地勘察，以了解工
程项目的实际情况。

实地勘察包括对建筑结构、设备设施、装饰装
修等方面的检查和记录。

3. 绘制竣工图：在了解了工程项目的实际情况后，可以开始绘
制竣工图。

竣工图需要准确地反映出工程项目的实际情况，包括建
筑结构、设备设施、管线布置等方面的信息。

4. 校对和审查：绘制完成的竣工图需要进行校对和审查，以确
保其准确性和完整性。

校对和审查的过程包括对图纸中的文字、符号、尺寸等进行检查和核对。

5. 完善和修订：在校对和审查的基础上，对竣工图进行完善和修订。

修订的内容可能包括修改错误或不准确的信息，补充遗漏的内容，调整布局等。

6. 最终确认和签署：完成竣工图的修订后，需要进行最终确认和签署。

确认和签署的过程中，需要相关的责任人对竣工图进行审核，并签署确认文件。

以上是竣工图的编制流程介绍。

在实际操作中，需要根据具体情况进行调整和补充，确保竣工图的准确性和可靠性。

如何编制竣工图竣工图是建筑工程的最终设计图纸，它详细展示了建筑物的各个部分和细节。

编制竣工图需要遵循一定的步骤和规范，以确保图纸的准确性和可行性。

以下是编制竣工图的一些建议和步骤：1. 收集设计资料和文件在开始编制竣工图之前，首先需要收集并审查与建筑项目相关的设计资料和文件。

这些资料可能包括初步设计图、结构图、设备布局图等。

通过仔细研究这些资料，可以了解建筑项目的整体结构和布局，为竣工图的编制提供方向。

2. 确定竣工图的内容和要求在编制竣工图之前，需要明确竣工图的具体内容和要求。

这包括确定绘图比例、图纸尺寸、标注要求等。

同时，还需要了解相关的建筑法规和标准，确保竣工图符合法规要求。

3. 绘制建筑平面图竣工图的第一步是绘制建筑物的平面图。

平面图应详细展示建筑物的布局、分区、房间、门窗等信息。

在绘制平面图时，需要精确测量建筑物的尺寸，并根据设计要求绘制相应的图形和标注。

4. 绘制立面图和剖面图除了平面图，竣工图还需要绘制建筑物的立面图和剖面图。

立面图展示了建筑物外立面的外观和细节，剖面图则展示了建筑物的内部结构和细节。

在绘制立面图和剖面图时，需要准确表达建筑物的比例、形状、材料和细节。

5. 添加标注和符号竣工图中的标注和符号非常重要，它们可以提供建筑物各个部分的详细信息。

在编制竣工图时，需要添加适当的标注和符号，包括尺寸标注、材料标记、设备安装位置等。

标注和符号应清晰易懂，并符合建筑行业的标准和规范。

6. 审查和修改完成竣工图后，需要进行审查和修改，确保图纸的准确性和完整性。

通过仔细检查每个细节和标注，可以发现潜在的错误或不一致之处，并进行修正。

同时，也可以邀请其他专业人员对竣工图进行审查，以获得更多的反馈和建议。

7. 输出和存档最后一步是将竣工图进行输出和存档。

竣工图可以通过打印或电子文档的形式进行输出，并妥善保存。

这样可以确保竣工图的可追溯性，并在需要时提供参考。

编制竣工图需要耐心和细致的工作，同时也需要丰富的建筑知识和技能。

建设工程竣工图编制相关规定建设工程竣工图编制的相关规定一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和主管部门。

都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。

三、-编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。

（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。

（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

专业竣工图编制解析1. 竣工图概述竣工图是工程竣工后，为真实反映工程建设成果，依据施工图设计文件和施工实际情况编制的图样。

它是对施工过程的一种记录，也是工程维护、扩建、改造的依据。

竣工图应具备准确性、完整性和一致性等特点。

2. 竣工图编制要求竣工图编制应遵循国家及地方相关规定，满足以下要求：2.1 编制依据竣工图的编制依据主要包括：- 施工图设计文件；- 施工记录及施工签证；- 设计变更通知；- 工程洽商；- 施工现场实际情况。

2.2 图纸规格及材料竣工图应采用规定的图纸规格和材料，图面应清晰、耐久。

图纸应使用耐磨、耐水、耐酸碱、耐有机溶剂的墨水绘制。

2.3 编制内容竣工图应包括以下内容：- 建筑图纸：包括平面图、立面图、剖面图、细部图等；- 结构图纸：包括基础图、梁柱图、板面图等；- 设备图纸：包括给排水图、电气图、暖通图等；- 施工缝、后浇带、预埋件、预留孔洞等部位的详细图示；- 材料、设备的品牌、型号、规格等技术参数；- 施工过程中产生的变更、洽商等内容。

2.4 编制质量竣工图应真实、准确地反映工程实际状况，做到图物相符。

图形、文字、符号、比例、标注等应规范、清晰，不得有遗漏、错误。

3. 竣工图编制流程竣工图编制流程如下：3.1 收集资料收集施工图设计文件、施工记录、设计变更通知、工程洽商等资料。

3.2 整理资料对收集到的资料进行整理，分类别、分专业归档。

3.3 核对图纸对照施工现场实际情况，核对图纸，确保图物相符。

3.4 修改图纸根据核对结果，对图纸进行修改，完善图纸内容。

3.5 标注变更在图纸上标注变更、洽商等内容，确保竣工图的真实性。

3.6 审核图纸由项目负责人组织，对竣工图进行审核，确保图面质量。

3.7 打印图纸按照规定的图纸规格和材料，打印竣工图。

3.8 装订成册将打印好的竣工图按专业、顺序装订成册，并编制目录。

4. 竣工图管理竣工图应纳入工程项目档案管理，按照国家和地方相关规定进行保存、使用和保密。

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。

修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。

2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。

具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。

工程竣工图编制规范工程竣工图是工程设计文件的重要组成部分，对于工程的施工、验收和维护具有重要的指导作用。

为了保证工程竣工图的质量和规范性，制定了一系列的编制规范。

以下是一些常见的工程竣工图编制规范：1. 竣工图应符合国家相关标准和规范要求，如《建筑设计图集编制标准》、《建筑图式命名方法》等。

同时，还应参照所在地的地方标准和规范，包括地方建筑设计图集编制标准等。

2. 竣工图应准确、完整地表达工程设计的内容，包括建筑布置、构造形式、详图、设备系统、材料规格等。

图纸要绘制清晰、精确、美观，方便施工人员理解和操作。

3. 竣工图应按照工程设计的要求，绘制各种图纸，如平面图、立面图、剖面图、局部放大图等，以便全面地展示工程各方面的情况。

图纸要做到比例准确，尺寸标注清晰，方便施工和测量。

4. 竣工图应标明各种专业图纸之间的关系和连接方式，例如建筑图纸、结构图纸、机电设备图纸等之间的连接点、相互位置等。

这有利于各专业之间的协调和沟通，减少潜在问题和冲突。

5. 竣工图应标明技术与设计要求，如建筑的设计要点、结构的承载力要求、设备的性能指标等。

这有助于施工人员准确理解工程的要求，避免误解和错误操作。

6. 竣工图应标明相关的工程资料，如施工单位、设计单位、建设单位等的名称、地址、联系方式等。

这有助于各方及时沟通和联系，保证工程的顺利进行。

7. 竣工图应标明各种材料和设备的规格和型号，以及施工过程中需要注意的事项。

这有助于施工人员选择合适的材料和设备，确保工程的质量和安全。

8. 竣工图应包括必要的文字说明，如图纸的编制日期、批准签章、变更记录等。

这有助于维护竣工图的可追溯性，方便后期的维护和改造。

总的来说，工程竣工图编制规范主要是为了确保工程的质量和安全，保证工程设计的准确性和完整性。

编制竣工图的人员应严格按照规范要求进行绘制，注重细节和准确性，保证图纸的可读性和实用性。

同时，施工单位和监理单位要认真审查竣工图，及时提出问题和改进建议，确保竣工图的质量和规范性。
