常见低压电器选型原则低压电器是一种重要的电力设备，广泛应用于各种工业和民用领域。
在选择低压电器时，需要根据具体的需求和环境条件制定选型原则。
下面是一些常见的低压电器选型原则，供参考：1.电器额定电压：在选择低压电器时，首先要考虑的是设备的额定电压。
该电压应该与所安装的电气设备和电源系统的额定电压相匹配。
如果低压电器的额定电压较低，则可能无法正常工作，如果额定电压较高，则可能会损坏设备。
2.电器额定电流：低压电器的额定电流应根据系统负载的大小来选择。
如果电器的额定电流过小，则可能无法满足系统负载的要求，导致设备过载。
如果额定电流过大，则可能造成设备运行时的能耗过高。
3.电器操作环境：正确选择低压电器还要考虑其操作环境。
例如，在有潮湿、油腻、灰尘等环境的地方，应选择具有防水、防尘、防爆等功能的低压电器。
此外，一些特殊的操作环境，如高温、低温、强磁场等也需要特殊的低压电器。
4.电器的可靠性和耐久性：低压电器的可靠性和耐久性对于设备和系统的稳定运行至关重要。
因此，在选择低压电器时，需要考虑电器的制造质量和品牌声誉。
通常，选择那些具有较长使用寿命、低故障率和易于维护的电器是明智的选择。
5.电器的安全性能：低压电器是一种潜在的危险设备，如果使用不当或安装不当，可能会导致触电、火灾等事故。
因此，选择低压电器时，需要重视其安全性能，包括过载保护、漏电保护、短路保护、过压保护等功能。
此外，还应考虑电器的安全标准和认证要求，如国际电工委员会（IEC）的标准和欧洲联盟的认证。
6.电器的成本效益：在选择低压电器时，还需要考虑电器的成本效益。
这包括电器的购买价格、使用成本和维护成本等。
通常情况下，应选择具有良好性能和合理价格的低压电器，以实现投资回报和资源利用的最大化。
综上所述，选择低压电器时应综合考虑电器的额定电压和电流、操作环境、可靠性和耐久性、安全性能以及成本效益等因素。
这些选型原则可以帮助用户选择适合的低压电器，以满足其实际需求并确保设备和系统的安全和稳定运行。
低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。
低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。
对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。
１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。
１）熔断器的型号很多，一般根据使用场所的条件进行选择。
ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。
额定电流为１５～１０００Ａ。
Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。
ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。
额定电流为１～２００Ａ。
ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。
尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。
额定电流为50～1000Ａ。
ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。
低压电气设备的选择1、低压电气设备型号的选择（1）按使用环境选。
采区低压电气设备一律选用矿用防爆型，除采区进风道外，不允许使用防爆增安型设备。
（2）按工作机械对控制的要求选。
①供电线路用的总开关、分路总开关和工作面配电点电源进线开关，一般选用隔爆型自动馈电开关；对掘进工作面配电点电源进线开关，为实现闭锁，应选用磁力起动器作为电源进线总开关。
②不需要进行远方控制及不经常起动的小型机械，如水泵、照明，可选用手动起动器或插销式开关控制。
③需要远方控制、集中联锁控制或频繁起动的机械，应选用磁力起动器。
④经常需要正反转的工作机械，如调度绞车、回柱绞车等，应选用具有真空接触器的磁力起动器。
⑤大于40KW、起动频繁的设备，应选用具有真空接触器的磁力起动器。
（3）按电网和工作机械对保护的要求选。
①变压器二次侧低压总开关应具有短路、过负荷、失压、漏电和漏电闭锁保护，至少应有短路和漏电保护。
②各分路配电总开关应具有短路、过负荷、失压、选择性漏电或漏电闭锁保护，至少应有短路保护。
③控制大型机械设备的起动器应具有短路、过负荷、失压、断相和漏电闭锁保护，至少应有短路、过负荷、失压、断相保护。
④小型机械设备的起动器应具有短路、过负荷和断相保护。
⑤控制煤电钻的设备必须选用具有短路、过负荷、检漏保护和远距离起动、停止控制的综合保护装置。
（4）电缆外径、根数的考虑。
所选电器的接线盒，其喇叭口的数目和内径要适应电缆接线的要求，即电缆根数不得超过接线喇叭口的数目，电缆外径不得超过接线喇叭所允许的最大电缆外径。
2、低压电气设备参数的选择（1）根据额定电压选择。
所选电气设备的额定电压大于或等于电网的工作电压U W〃N,即；U N≥U W〃N (9-11)(2)根据额定电流选择。
所选电气设备的额定电流必须大于或等于最大长时工作电流I Ca,即；I N≥I Ca (9-12)(3)校验开关电器的断流能力。
开关电器的最大分断电流I br应大于开关电器所在电路的最大三相短路电流I S(3)即；I br≥I S(3) （9-13）。
高压低压配电柜的电气设备选型与配置原则配电柜是电力系统中重要的组成部分，起到对电能进行控制、保护和分配的作用。
在配电柜的设计与配置中，电气设备的选型与配置是非常关键的环节。
本文将探讨高压低压配电柜的电气设备选型与配置原则，以指导工程师们在实际工程项目中的决策。
一、设备选型原则1. 根据负载需求合理选型在进行设备选型时，首先需要根据负载的需求来确定所需的电气设备的额定容量。
包括负载的功率、电流及电压等参数。
通过计算和预测，选择与负载需求相匹配的电气设备，以保证其正常运行和可靠性。
2. 考虑负载特性和可扩展性除了满足负载需求外，还应结合负载的特性来选择设备。
例如，对于具有高启动电流的负载，需要选用具有较高的额定容量的开关设备。
另外，还需要考虑到负载的可扩展性，以便在以后需要增加负载时能够方便地进行扩展。
3. 综合考虑可靠性和经济性在设备选型时，需要综合考虑设备的可靠性和经济性。
可靠性是指设备在长期运行中的可靠性和稳定性，包括设备的质量、品牌信誉等因素。
在经济性方面，需要考虑设备的价格、维护成本和性能与价格的匹配程度，以在满足要求的前提下选择性价比较高的设备。
二、设备配置原则1. 适当配置备用设备为了确保系统的可靠性和连续性，配电柜中应适当配置备用设备。
备用设备可根据负载的重要性和运行的关键性来确定。
对于关键负载，如医院、数据中心等，备用设备的配置应更加重视，以备发生故障时能够及时切换。
2. 合理分配设备功能在配置设备时，需要合理分配设备的功能。
通常配电柜中包括断路器、接触器、熔断器、断路器等多种设备。
断路器用于过载和短路保护，接触器用于控制回路的开关，而熔断器则用于过载保护。
根据不同的负载需求和保护要求，合理配置各种设备，以实现对负载的控制和保护。
3. 考虑维护和检修的便利性在设备配置时，还需要考虑维护和检修的便利性。
合理的布局和配置可以提高设备的可操作性，降低日常维护和检修的难度。
例如，对于具有较高维护频率的设备，应将其布置在易于维修和更换的位置上，以方便维护人员进行操作。

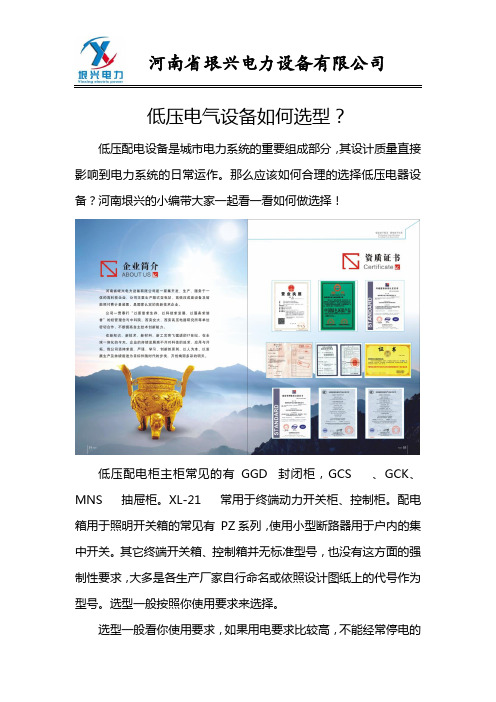

低压电气设备如何选型？低压配电设备是城市电力系统的重要组成部分，其设计质量直接影响到电力系统的日常运作。
那么应该如何合理的选择低压电器设备？河南垠兴的小编带大家一起看一看如何做选择！低压配电柜主柜常见的有GGD 封闭柜，GCS 、GCK、MNS 抽屉柜。
XL-21 常用于终端动力开关柜、控制柜。
配电箱用于照明开关箱的常见有PZ系列，使用小型断路器用于户内的集中开关。
其它终端开关箱、控制箱并无标准型号，也没有这方面的强制性要求，大多是各生产厂家自行命名或依照设计图纸上的代号作为型号。
选型一般按照你使用要求来选择。
选型一般看你使用要求，如果用电要求比较高，不能经常停电的话，建议还是用抽屉柜，互换性和维修都很方便，小问题可以很快解决故障。
GGD就比较便宜，但维修的话影响比较大，一个回路出问题可能整台柜都要停电维修。
GCS和MNS都是抽屉式开关柜，GGD 是固定式开关柜，价位方面应该是MNS最贵到GCS再到GGD最便宜。
或者GCK抽屉柜也不错，现在也比较多人用。
河南省垠兴电力设备有限公司是国家电网公司协议库存项目指定供应商，是集科研、生产、安装、科技贸易于一体的高新科技单位。
本公司技术力量雄厚，拥有教授、工程师、硕士50多名，主要从事电能质量的监测和治理、电力设备的设计制造、安防工程及计算机、电子通讯等业务。
公司是经省级认定的高科技企业，与中科院、西安交大、西安高压电器研究所等单位密切合作，共同开发研究。
致力于开发电力及其监测自动化领域方面的技术产品，先后接受并开展的项目有《0.4～10kV TSC动态无功功率监控系统》、《YB□—12型预装式变电站》、《10kV智能开关》、《小区智能供电节能技术研究》、《电力综合管理信息系统》、《HV-TSC静态无功功率补偿系统》。
其中《小区智能供电节能技术研究》荣获河南省电力科学进步二等奖，《10kV 智能化TSC动态无功补偿技术研究》荣获河南省电力科学进步二等奖及中国电力科学技术三等奖。
低压电器选型汇总一、接触器（一）交流接触器交流接触器常用于远距离接通和分断电压至 660V、电流至 600A的交流电 路，以及 频繁起动和控制交流电动机的场合。
由于交流电路的使用场合比直流广 泛，交流电动机 在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有 CJ20、B、3TB、 LCl—D 与 CJ40 等系列交流接触器。
其中 CJ20 为我国 70 年代后期到 20世纪 80 年代完成 的更新换代产品；B、3TB、LCl—D 系列为同期引进国外技术制造的产品。
CJ40 系列为 20 世纪 90 年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外 20 世纪 80 年代末 90年代初水平，现已完成 63、80、100、125、160、200、250、315、400、500A 十个电流等级，最大容量可达800A。
1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流 50Hz、电压至 660V、电 流至 630A 的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。
其 机械寿命高达 1000 万次，电寿命为 120 万次，主回路电压可由 380V 至 660V，部分可达 1140V，规格齐全，直流控制可考虑特殊订货。
CJ20 系列交流接触器为直动式，主触头为双断点，磁系统为 U 形，采用优质吸震材 料作缓冲，动作可靠。
接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅 助触头，根据需要可制成各种不同组合以适应不同需要。
该系列接触器的结构优点是体积 小，重量轻，易于维修保养，安装面积小，噪声低等。
型号含义：技术数据见表 12~14。
产技术而生产的交流接触器。
该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的 材料和采用先进的加工工艺，故产品具有较高的技术经济指标。
常用低压电气设备(一)常用低压电气设备是现代电气系统不可或缺的一部分。
它们广泛应用于住宅、商业和工业用途中，都是为了安全、可靠地控制和分配电力。
本文将介绍几种常见的低压电气设备。
1. 断路器断路器是低压电气设备中最常见的一种。
它的主要功能是在出现电路故障时切断电流。
断路器的选择取决于电路的负载大小和应用场合。
一些特殊的断路器还具有电流保护、过载保护等功能。
2. 接触器接触器也是低压电气设备中常见的类型。
它们是用于控制电机和其他电器设备的开关。
接触器通过线圈电流控制线圈内的磁场，使机械触点闭合和分离，从而控制电路的开闭。
接触器通常被安装在控制盘或电器柜里。
3. 熔断器熔断器是一种在过流情况下保护电路的设备，它的主要功能是在电路过载时切断电路。
熔断器的核心是熔丝，当电流过大时，熔丝就会熔断，从而切断电路。
熔断器的优点是结构简单、体积小、寿命长、反应速度快。
4. 微型断路器微型断路器通常被安装在低压电器柜中，用于控制电路的开关。
由于其结构紧凑、安装方便、重量轻等优点，微型断路器特别适合于狭小空间或紧急情况下使用。
5. 地漏电流保护器地漏电流保护器是一种用于检测和切断漏电电路的装置。
漏电电流是指电流流向路线发生偏离的现象，如果不及时切断，会对人身安全造成威胁。
设备的作用就是及时检测漏电流并切换电路以保障人身安全。
总之，常用低压电气设备有很多，它们能够帮助我们在控制和管理电力时保障人身安全，并提高电气系统的可靠性。
无论是在家庭、商业还是工业场所，了解这些设备和它们的功能对于保障电力应用安全非常重要。
