梁上线荷载计算表

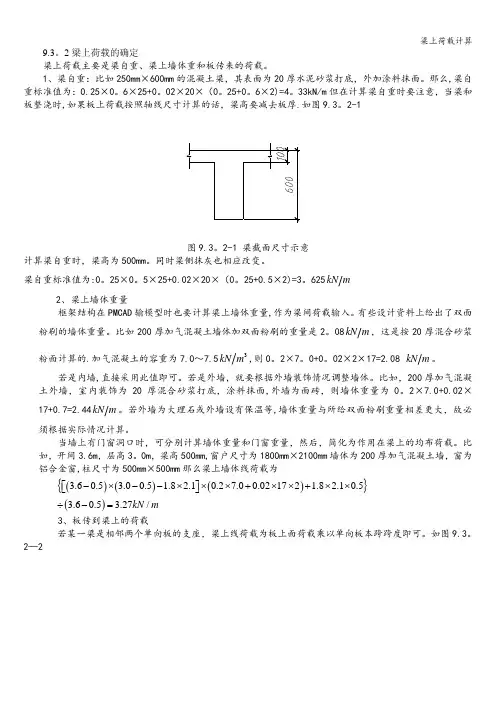

9.3。

2梁上荷载的确定梁上荷载主要是梁自重、梁上墙体重和板传来的荷载。

1、梁自重：比如250mm ×600mm 的混凝土梁，其表面为20厚水泥砂浆打底，外加涂料抹面。

那么,梁自重标准值为：0.25×0。

6×25+0。

02×20×（0。

25+0。

6×2)=4。

33kN/m 但在计算梁自重时要注意，当梁和板整浇时,如果板上荷载按照轴线尺寸计算的话，梁高要减去板厚.如图9.3。

2-1图9.3。

2-1 梁截面尺寸示意计算梁自重时，梁高为500mm 。

同时梁侧抹灰也相应改变。

梁自重标准值为:0。

25×0。

5×25+0.02×20×（0。

25+0.5×2)=3。

625kN m2、梁上墙体重量框架结构在PMCAD 输模型时也要计算梁上墙体重量,作为梁间荷载输入。

有些设计资料上给出了双面粉刷的墙体重量。

比如200厚加气混凝土墙体加双面粉刷的重量是2。

08kN m ，这是按20厚混合砂浆粉面计算的.加气混凝土的容重为7.0～7.53kN m ,则0。

2×7。

0+0。

02×2×17=2.08 kN m 。

若是内墙,直接采用此值即可。

若是外墙，就要根据外墙装饰情况调整墙体。

比如，200厚加气混凝土外墙，室内装饰为20厚混合砂浆打底，涂料抹面,外墙为面砖，则墙体重量为0。

2×7.0+0.02×17+0.7=2.44kN m 。

若外墙为大理石或外墙设有保温等,墙体重量与所给双面粉刷重量相差更大，故必须根据实际情况计算。

当墙上有门窗洞口时，可分别计算墙体重量和门窗重量，然后，简化为作用在梁上的均布荷载。

比如，开间3.6m ，层高3。

0m ，梁高500mm,窗户尺寸为1800mm ×2100mm 墙体为200厚加气混凝土墙，窗为铝合金窗,柱尺寸为500mm ×500mm 那么梁上墙体线荷载为()()(){}()3.60.5 3.00.5 1.8 2.10.27.00.02172 1.8 2.10.53.60.5 3.27/kN m-⨯--⨯⨯⨯+⨯⨯+⨯⨯⎡⎤⎣⎦÷-= 3、板传到梁上的荷载若某一梁是相邻两个单向板的支座，梁上线荷载为板上面荷载乘以单向板本跨跨度即可。

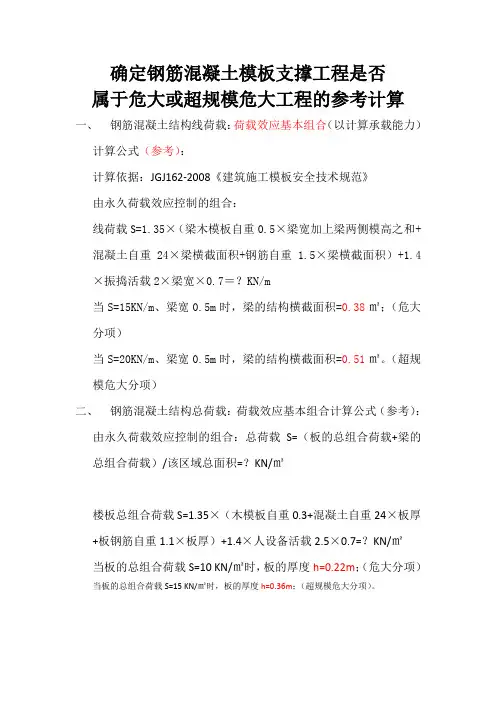

确定钢筋混凝土模板支撑工程是否
属于危大或超规模危大工程的参考计算一、钢筋混凝土结构线荷载：荷载效应基本组合（以计算承载能力）
计算公式（参考）：
计算依据：JGJ162-2008《建筑施工模板安全技术规范》
由永久荷载效应控制的组合：
线荷载S=1.35×（梁木模板自重0.5×梁宽加上梁两侧模高之和+混凝土自重24×梁横截面积+钢筋自重 1.5×梁横截面积）+1.4×振捣活载2×梁宽×0.7＝？KN/m
当S=15KN/m、梁宽0.5m时，梁的结构横截面积=0.38㎡；（危大分项）
当S=20KN/m、梁宽0.5m时，梁的结构横截面积=0.51㎡。

（超规模危大分项）
二、钢筋混凝土结构总荷载：荷载效应基本组合计算公式（参考）：
由永久荷载效应控制的组合：总荷载S=（板的总组合荷载+梁的总组合荷载）/该区域总面积=？KN/㎡
楼板总组合荷载S=1.35×（木模板自重0.3+混凝土自重24×板厚+板钢筋自重1.1×板厚）+1.4×人设备活载2.5×0.7=？KN/㎡
当板的总组合荷载S=10 KN/㎡时，板的厚度h=0.22m；（危大分项）当板的总组合荷载S=15 KN/㎡时，板的厚度h=0.36m；（超规模危大分项）。

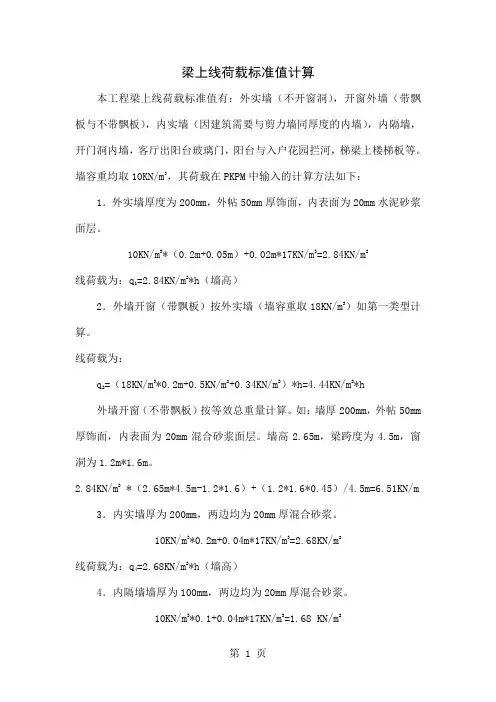

梁上线荷载标准值计算本工程梁上线荷载标准值有：外实墙（不开窗洞），开窗外墙（带飘板与不带飘板），内实墙（因建筑需要与剪力墙同厚度的内墙），内隔墙，开门洞内墙，客厅出阳台玻璃门，阳台与入户花园拦河，梯梁上楼梯板等。

墙容重均取10KN/m3，其荷载在PKPM中输入的计算方法如下：1．外实墙厚度为200mm，外帖50mm厚饰面，内表面为20mm水泥砂浆面层。

10KN/m3*（0.2m+0.05m）+0.02m*17KN/m3=2.84KN/m2线荷载为：q=2.84KN/m2*h（墙高）12．外墙开窗（带飘板）按外实墙（墙容重取18KN/m3）如第一类型计算。

线荷载为：q=（18KN/m3*0.2m+0.5KN/m2+0.34KN/m2）*h=4.44KN/m2*h2外墙开窗（不带飘板）按等效总重量计算。

如：墙厚200mm，外帖50mm 厚饰面，内表面为20mm混合砂浆面层。

墙高2.65m，梁跨度为4.5m，窗洞为1.2m*1.6m。

2.84KN/m2 *（2.65m*4.5m-1.2*1.6）+（1.2*1.6*0.45）/4.5m=6.51KN/m3．内实墙厚为200mm，两边均为20mm厚混合砂浆。

10KN/m3*0.2m+0.04m*17KN/m3=2.68KN/m2=2.68KN/m2*h（墙高）线荷载为：q44．内隔墙墙厚为100mm，两边均为20mm厚混合砂浆。

10KN/m3*0.1+0.04m*17KN/m3=1.68 KN/m2线荷载为：q 5=1.68KN/m 2*h （墙高）5．开门洞内墙按单跨简支梁上最大弯矩等效的均布荷载输入。

如：（1）跨度为l=2.35m 的梁上有尺寸为0.8m*2.1m 的门洞。

已知内隔墙线荷载为q 5=1.68KN/m 2*（3.15m-0.45m ）=4.54KN/m ，门顶荷载等效为集中荷载F a =F b =1.68KN/m 2*（3.15m-0.45m-2.1m ）*0.8m/2=0.42KN 布于门洞两端。

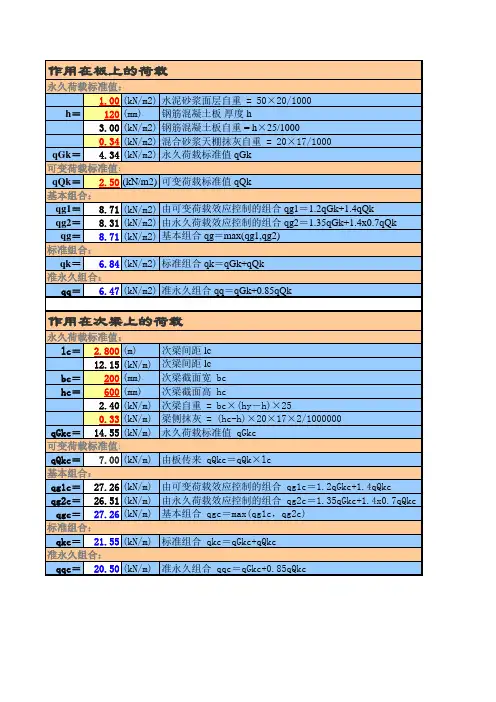

作用在板上的荷载
永久荷载标准值： 1.00 (kN/m2) h＝ 120 (mm) 3.00 (kN/m2) 0.34 (kN/m2) qGk＝ 4.34 (kN/m2) 可变荷载标准值： qQk＝ 2.50 (kN/m2) 基本组合： qg1＝ 8.71 (kN/m2) qg2＝ 8.31 (kN/m2) qg＝ 8.71 (kN/m2) 标准组合： qk＝ 6.84 (kN/m2) 准永久组合： qq＝ 6.47 (kN/m2) 水泥砂浆面层自重 = 50×20/1000 钢筋混凝土板 厚度 h 钢筋混凝土板自重 = h×25/1000 混合砂浆天棚抹灰自重 = 20×17/1000 永久荷载标准值 qGk 可变荷载标准值 qQk 由可变荷载效应控制的组合 qg1＝1.2qGk+1.4qQk 由永久荷载效应控制的组合 qg2＝1.35qGk+1.4x0.7qQk 基本组合 qg＝max(qg1,qg2) 标准组合 qk＝qGk+qQk 准永久组合 qq＝qGk+0.85qQk
作用在次梁上的荷载
永久荷载标准值： lc＝ 2.800 (m) 12.15 (kN/m) bc＝ 200 (mm) hc＝ 600 (mm) 2.40 (kN/m) 0.33 (kN/m) qGkc＝ 14.55 (kN/m) 可变荷载标准值： qQkc＝ 7.00 (kN/m) 基本组合： qg1c＝ 27.26 (kN/m) qg2c＝ 26.51 (kN/m) qgc＝ 27.26 (kN/m) 标准组合： qkc＝ 21.55 (kN/m) 准永久组合： qqc＝ 20.50 (kN/m) 次梁间距 lc 次梁间距 lc 次梁截面宽 bc 次梁截面高 hc 次梁自重 = bc×(hy－h)×25 梁侧抹灰 = (hc-h)×20×17×2/1000000 永久荷载标准值 qGkc 由板传来 qQkc＝qQk×lc 由可变荷载效应控制的组合 qg1c＝1.2qGkc+1.4qQkc 由永久荷载效应控制的组合 qg2c＝1.35qGkc+1.4x0.7qQkc 基本组合 qgc＝max(qg1c，qg2c) 标准组合 qkc＝qGkc+qQkc 准永久组合 qqc＝qGkc+0.85qQkc
