概述D型泵是采用JB/T6435.2及GB5659-85《多级离心泵技术条件》、MT/T114-2005《煤矿用多级离心泵》制造的卧式分段式多级离心泵，它适合于输送清水（杂质含量小于1％，固体颗粒小于0.1毫米）及物理化学性质类似于清水的其它液体。
也可通过改变材质、密封型式和增加冷却系统而适用于输送热水、油品、腐蚀性介质等。
D型泵输送的介质温度不大于800C，适用于高层建筑或大型建筑的生活（增压）供水、排水和消防以及空调机组的冷却水循环等。
DG(锅炉给水泵)：输送的介质温度不大于105℃，适合于输送热水的场合。
如锅炉给水、城市和企业的供暖系统。
根据输送的介质不同D型泵可分为：DY(多级离心油泵)：输送不含固体颗粒、温度为-20~1050C、粘度小于120厘泊的油类和石油产品。
DF(耐腐蚀多级离心泵)：输送不含固体颗粒、温度为-20~1050C的腐蚀性液体。
MD(耐磨矿用多级离心泵)：输送颗粒含量≤１.５％，粘度≤０.５mm温度为-20~1050C的中性矿井水及其他类似的污水．参数范围：额定流量：6—740米3/小时额定杨程：40-690米（扬程的高低可通过增减泵的级数来达到）转速：2900转/分，1450转/分型号意义D（DG、DF、DY、MD） 4 6 — 5 0 × 1 0100 D（DG、DF、DY、MD）16 × 3泵的级数泵的级数泵的单级扬程（m）泵的单级扬程（m）泵的流量（m3/h）卧式多级泵卧式多级泵泵进口直径（m m）泵的轴承规格结构说明泵的结构参见结构图本系列多级泵为两端支承，泵通过弹性柱销联轴器与电机联接。
泵的旋转方向从驱动端看为顺时针旋转。
D型泵吸入口呈水平方向，出水口为垂直向上。
DG型泵的进出水口均为垂直向上。
多级泵存在着较大的轴向力（与泵的级数成正比），轴向力全部由平衡机构平衡，轴承不承受轴向力。
泵在运行时允许转子有轴向串动，故不能采用向心轴承。
轴承采用钙基黄油润滑。
DG型卧式多级锅炉给水泵产品用途：本泵标准采纳，GB5659-85?多级离心泵技术条件?。
DG 型卧式多级锅炉给水泵是我厂依据工业锅炉给排水相关标准开发的新产品。
因为采纳了国家介绍使用的高效节能产品的水力模型，所以DG 型泵效率高、性能范围广、更好地满足使用要求。
用于代替老型号 GC 型离心泵，在构造上采纳了卧式、多级泵分段形式，因此运行安全、安稳、噪音低、寿命长、安装维修方便。
此型泵特别合用于工业锅炉供排水、冷却水输送等。
也能够经过改变材质、密封形式和增添冷却系统用于输送热水、油品、腐化介质等，宽泛合用于石油化工、热水循环、环保家产、贞洁水输送等行业。
输送介质温度为：-20°C～150°C。
同意进口压力为。
参数范围：3流量： 4～750m /h扬程： 84～1536m〔扬程由泵的级数决定并经过切割叶轮直径进行调理〕产品特色：1、水力设计：采纳先进的设计理论进行低比转数水力模型优化设计，叶轮番道采纳特别的工艺手段，使其流道表面光洁，减少损失，提升效率。
2、构造：在构造上采纳卧式、多级分段形式，因此运行安全、安稳、噪音低、寿命长、安装维修方便。
3、泵效率高，性能范围厂，更好地知足使用要求。
构造：泵壳体局部主要由轴承体、吸入段、中段、吐出段、导叶等用拉杆螺栓联接成整体。
转子局部主要由轴及安装在轴上的叶轮、轴套、均衡盘等零件构成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两头轴承支承在泵壳体上，转子局部中叶轮个数是依据泵的级数而定。
本型泵轴承局部采纳转动轴承，局部采纳滑动轴承，均不蒙受轴向力，泵轴向力由均衡盘蒙受，泵在运行中同意转子局部在泵壳体中轴向游动。
轴承采纳 32 号轴承油〔汽轮机油〕或性能近似的其余油品润滑，以获取更好的润滑性能及蒙受更高的温度。
泵的吸入段、中段、吐出段之间密封均采纳二硫化钼润滑密封，转子局部与固定局部之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度己影响泵的工作和性能时应予实时改换。

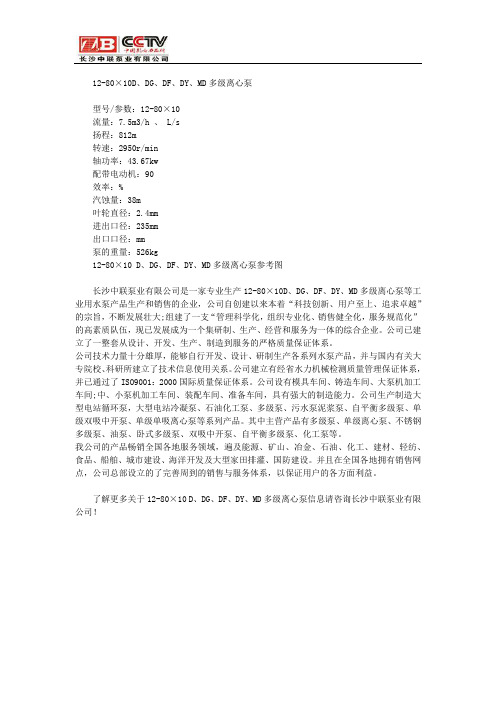

12-80×10D、DG、DF、DY、MD多级离心泵型号/参数：12-80×10流量：7.5m3/h 、 L/s扬程：812m转速：2950r/min轴功率：43.67kw配带电动机：90效率：%汽蚀量：38m叶轮直径：2.4mm进出口径：235mm出口口径：mm泵的重量：526kg12-80×10 D、DG、DF、DY、MD多级离心泵参考图长沙中联泵业有限公司是一家专业生产12-80×10D、DG、DF、DY、MD多级离心泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于12-80×10 D、DG、DF、DY、MD多级离心泵信息请咨询长沙中联泵业有限公司！。
DG85-67X5型锅炉高压给水泵概述：DG85-67型锅炉高压给水泵采用了国家推荐使用的高效节能产品的水力模型，完全按GB/T565795《离心泵技术条件（类）》设计和生产，其型式和基本参数均按JB/T105193《多级清水离心泵型式及基本参数》设计。
该泵具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
该系列泵适用于中、低压锅炉给水，也适用于工厂或城市高压给排水。
输送介质温度为-20度-160度。
DG85-67X5型锅炉高压给水泵参数范围：流量Q：85m3/s；扬程H：335m；DG85-67X5型锅炉高压给水泵型号说明：例：DG85－67×5；DG－单吸、多级锅炉给水泵；85－流量(m3/h)；67－泵单级扬程（m）；5－泵级数。
DG85-67X5型锅炉高压给水泵工作原理：叶轮通过泵轴在电动机的带动下旋转，对液体作功，使其能量增加，从而使所需数量的液体经泵的进水段、正叶轮、正导叶、中段、出水段的水平出水口、过渡管、次级进水段、反导叶、出水段的垂直出水口后，将液体源源不断的送出。
DG85-67X5型锅炉高压给水泵技术特性：1、新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡；2、新技术：独有的节流、减压装置，奇数级平衡装置；3、高效率：叶轮、导叶流道对中性好，不会随平衡盘的磨损、转子部件前移而出现效率明显下降；没有平衡水的泄漏，减少了容积损失，提高了泵的效率，比普通D型泵效率平均高1%~2%；4、良好汽蚀性能：具有良好的汽蚀性能，部分型号泵首级叶轮采用双吸结构；5、机封强可靠性：泵启、停时转子部件没有轴向窜动，工作时没有轴向脉动，克服了一直困扰多级泵的机封可靠性差这一难题；6、应用广泛：取消了小间隙平衡盘，比普通D型泵更适应于介质性质更为恶劣的场合；7、高可靠性：取消了最易出故障的平衡盘，可靠性大大提高，维护次数减少，维护成本降低；8、轴向力峰值低：轴向力只有普通D型泵的一半，对泵的干扰影响大大降低，刚性大大提高；9、维护成本低：采用精密铸造、独有的节流、减压装置起到辅助支承作用，泵振动、噪音大大降低，使用寿命长；10、泵热胀（冷缩）均匀对称性好：泵上下、左右热胀（冷缩）均匀，对称性好。
下面是水泵型号大全应该对你有帮助，谢谢IS清水泵ISGB便拆清水泵ISW卧式清水泵SG型清水管道泵S.SH双吸泵YT单吸清水泵YW漩涡泵ZX自吸泵、ISG立式清水泵ISR型单吸热水泵IRG型立式热水泵IRGB立式便拆热水泵ISWR卧式热水泵SGR热水管道泵IH化工泵IHG立式化工泵IHGB立式便拆化工泵SGP管道化工泵DF多级化工泵GDLP多级化工泵FSB氟塑料合金泵FB耐腐蚀泵AFB单级化工泵IHF氟塑料化工泵FY耐腐蚀化工泵FYS氟合金液下泵IY单击油泵AY离心油泵YG立式油泵YGB立式便拆热水泵SGB管道油泵ISWB卧式油泵WRY热油泵CYZ自吸油泵‘KCB齿轮油泵2CY双齿轮油泵2CG高温齿轮油泵多级清水泵D清水多级泵MD耐磨多级泵DC锅炉给水泵DG锅炉给水泵DL立式多级泵DLR立式多级热水泵GDL立式多级泵TSWA卧式多级泵LG立式多级管道泵AS.AV潜水排污泵WQ无堵塞排污泵WL立式排污泵WY液下排污泵GW管道排污泵HW蜗壳混流泵ZW自吸排污泵WG污水泵PW污水泵PWL立式污水泵NL立式泥沙泵NWL立式泥浆泵YPN卧式泥浆泵YPNL立式泥浆泵LXL卧式浆泵ZJ渣浆泵ZJM渣浆泵M.AH.HH渣浆泵I-1B螺杆浓浆泵QJ深井潜水泵QS冲水潜水泵QY油沁潜水泵SZ.SK水环式真空泵ZKB真空泵SZB真空泵X真空泵CQ磁力驱动泵CQF塑料磁力驱动泵CQB不锈钢磁力驱动泵ZCQ自吸磁力驱动泵PB屏蔽泵QBY气动隔膜泵DBY电动隔膜泵XBD消防泵WFB自控自吸泵N冷凝泵NW输水泵\。
卧式多级离心泵型号及参数1.DL型卧式多级离心泵DL型卧式多级离心泵是一种中等型泵，适用于输送清水及物理化学特性类似于清水的液体。
该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：2900r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm2.DG型卧式多级锅炉给水泵DG型卧式多级锅炉给水泵是一种专用泵，主要用于锅炉给水系统的供水。
该泵的参数如下：-流量范围：6.3-700m³/h-扬程范围：50-1500m-额定功率：1.5-400kW- 额定转速：2900r/min- 进口直径：φ40-φ300mm- 出口直径：φ32-φ250mm3.D型卧式多级离心泵D型卧式多级离心泵适用于输送清水及物理化学特性类似于清水的液体，广泛用于工矿企业、城市供水及排水等领域。
该泵的参数如下：-流量范围：6.3-400m³/h-扬程范围：50-1500m-额定功率：1.5-450kW- 额定转速：970-2950r/min- 进口直径：φ40-φ250mm- 出口直径：φ32-φ200mm4.TSWA型卧式多级离心泵TSWA型卧式多级离心泵适用于输送纯净水及物理性质类似于纯净水的液体，广泛用于工业和城市供水、高层建筑增压供水、花园灌溉等。
该泵的参数如下：-流量范围：6.5-1200m³/h-扬程范围：15-780m-额定功率：5.5-1320kW- 额定转速：1480-2950r/min- 进口直径：φ100-φ400mm- 出口直径：φ65-φ300mm以上仅为几种常见的卧式多级离心泵型号及其参数，具体选型应根据实际需求和使用环境进行选择。
此外，还有一些其他型号的卧式多级离心泵可供选择，以满足不同领域和应用的需求。
常用水泵型号代号意义LG-----高层建筑给水泵DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水电泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）200QJ20-108/8 200---表示机座号200 QJ---潜水电泵20—流量20m3/h 108---扬程108M 8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）。
联轴器泵头（体_) 卧式机座D、df、dy泵结构特点D、DF、DY型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口为水平垂直向上。
泵的进水段、中段、出水段、轴承体等泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
（可根据用户需求变换水泵进出口方向）。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级而定。
轴上零件通过平键和轴螺母紧固使之与轴联成一体。
整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。
泵在运行中允许转子在泵壳中轴向润滑，循环水冷却。
泵的进水段、中段、出水段之间的的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。
DG12-50×6型卧式锅炉给水泵概述：DG12-50×6型卧式锅炉给水泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DG12-50×6型卧式锅炉给水泵产品结构说明DG12-50×6型卧式锅炉给水泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DG12-50×6型卧式锅炉给水泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
循环水泵的型号参数表一、型号名称1. GDL型循环水泵2. WFB型循环水泵3. ISW型循环水泵4. CHL型循环水泵5. S型单级双吸循环水泵6. SH型双吸循环水泵二、技术参数1. GDL型循环水泵- 流量范围：1~150m3/h- 扬程范围：6~132m- 叶轮直径：65~200mm- 电源：380V/50Hz- 功率：0.55~22kW2. WFB型循环水泵- 流量范围：15~100m3/h- 扬程范围：20~100m- 叶轮直径：130~200mm- 电源：380V/50Hz- 功率：2.2~18.5kW3. ISW型循环水泵- 流量范围：1.1~216m3/h - 扬程范围：8~150m- 叶轮直径：125~500mm - 电源：380V/50Hz- 功率：0.75~110kW4. CHL型循环水泵- 流量范围：1~200m3/h- 扬程范围：3~60m- 叶轮直径：40~200mm- 电源：380V/50Hz- 功率：0.37~55kW5. S型单级双吸循环水泵- 流量范围：22.4~700m3/h - 扬程范围：6~105m- 叶轮直径：200~980mm - 电源：380V/50Hz- 功率：5.5~400kW6. SH型双吸循环水泵- 流量范围：68~3000m3/h- 扬程范围：7~200m- 叶轮直径：286~1700mm- 电源：380V/50Hz- 功率：22~1800kW三、特点和应用1. GDL型循环水泵- 适用于给水系统，工业和市政供水- 运行稳定，噪音低，维护简单- 叶轮采用优质不锈钢，耐酸碱腐蚀2. WFB型循环水泵- 适用于设备循环水系统，制冷空调和饮料工业- 循环液体温度：-20°C~120°C- 叶轮采用优质黄铜材质，密封性强3. ISW型循环水泵- 适用于工业循环水系统，市政供水和大型建筑- 高效能，流量大，扬程高- 叶轮采用铸铜材质，坚固耐用4. CHL型循环水泵- 适用于工业和家庭循环水系统- 轴封采用机械密封或填料密封- 叶轮采用不锈钢材质，防腐性能好5. S型单级双吸循环水泵- 适用于大型水处理系统，市政供水和工业水循环- 双叶轮设计，流量大，扬程高- 叶轮采用耐腐蚀铸铁材质，寿命长6. SH型双吸循环水泵- 适用于水处理和市政供水- 双吸设计，流量大，抗堵塞性能好- 叶轮采用合金耐腐蚀材质，防腐性能强以上为循环水泵的型号参数和特点，根据不同的应用场景和要求，选择适合的循环水泵能够提高生产效率，并且降低能耗和维修成本。
