一、上海凯泉泵业集团简介◇荣获“中国驰名商标”“国家免检产品”上海凯泉泵业集团是国内设计、生产、销售泵、给水设备及泵用控制设备的大型综合性泵业公司，是中国泵行业的龙头企业。
上海凯泉泵业集团注册资金达1.2亿元，总资产达11亿元，拥有9家企业，2个工业园区，总占地面积500亩，生产性建筑面积12万M2。
高素质的员工队伍是上海凯泉泵业持续高速发展的源动力。
集团现有员工4700多人，70%以上员工具有大专以上学历，其中工程技术人员368名，全国知名水泵专家13人，大学教授2人，享受政府专家津贴5人，教授级高工22人，工学及商学硕士121人。
高起点、高投入、高品质是凯泉泵业的技术发展战略。
上海凯泉投资组建了市级的“企业技术中心”，每年斥资3000万元，用于技术创新和新产品研发。
引进了世界先进的CFD流体力学专业内流场分析、CAE有限元理论计算及CIMATRON三维CAD、CAM、CAE、FMS等研究设计、生产管理软件系统，并实施ERP管理。
凯泉拥有600台/套先进的生产和检验设备，生产23大系列、2万多个品种，年生产能力达20万台/套。
并与清华大学、江苏大学和建大流体力学研究院等近10所大专院校和研究所建立了长期的战略合作关系，初步形成了以自主知识产权为核心的技术体系。
顾客满意就是我们的追求。
2005年凯泉销售额达18亿元，连续七年名列全国泵行业销售额第一。
2002年顺利通过了ISO9001：2000新版换证工作，2003年初又获得了美国RAB多边国际认证。
凯泉非常注重服务与技术、服务与业务的结合，实现增值服务，在全国各地设立了24个销售分公司、300个办事处，实施“蓝色舰队”服务和4小时快速反应机制。
如今凯泉产品正高效地运行在诸如：毛主席纪念堂、首都国际机场、上海磁悬浮列车、杭州四堡污水处理厂、闽江防洪工程、邹城发电厂、达拉特电厂、江苏油田、吉林石油集团、仪征化纤、兖矿集团、白沙煤电集团、鞍钢和邯钢集团等全国重点工程项目和标志性建筑之上。

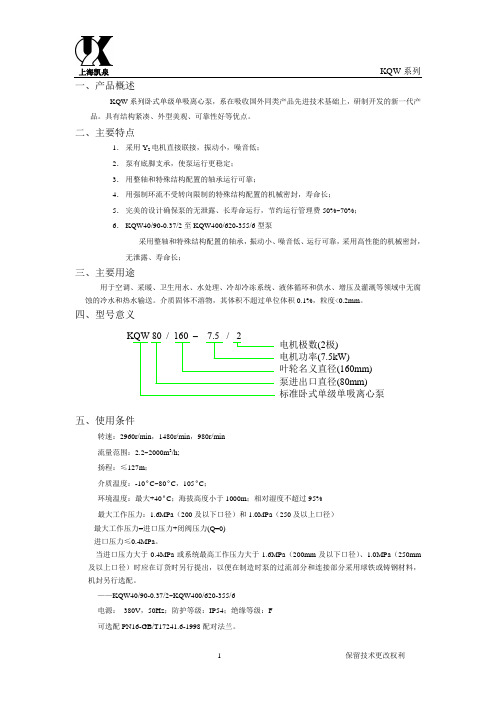

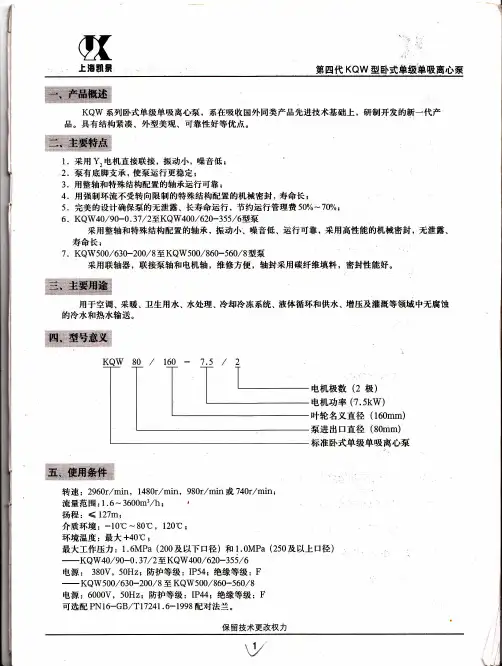

一、产品概述KQW系列卧式单级单吸离心泵，系在吸收国外同类产品先进技术基础上，研制开发的新一代产品。
具有结构紧凑、外型美观、可靠性好等优点。
二、主要特点1．采用Y2电机直接联接，振动小，噪音低；2．泵有底脚支承，使泵运行更稳定；3．用整轴和特殊结构配置的轴承运行可靠；4．用强制环流不受转向限制的特殊结构配置的机械密封，寿命长；5．完美的设计确保泵的无泄露、长寿命运行，节约运行管理费50%~70%；6．KQW40/90-0.37/2至KQW400/620-355/6型泵采用整轴和特殊结构配置的轴承，振动小、噪音低、运行可靠，采用高性能的机械密封，无泄露、寿命长；三、主要用途用于空调、采暖、卫生用水、水处理、冷却冷冻系统、液体循环和供水、增压及灌溉等领域中无腐蚀的冷水和热水输送。
介质固体不溶物，其体积不超过单位体积0.1%，粒度<0.2mm。
四、型号意义KQW 80 / 160 – 7.5 / 2电机极数(2极)电机功率(7.5kW)叶轮名义直径(160mm)泵进出口直径(80mm)标准卧式单级单吸离心泵五、使用条件转速：2960r/min，1480r/min，980r/min流量范围：2.2~2000m3/h;扬程：≤127m；介质温度：-10°C~80°C，105°C；环境温度：最大+40°C；海拔高度小于1000m；相对湿度不超过95%最大工作压力：1.6MPa（200及以下口径）和1.0MPa（250及以上口径）最大工作压力=进口压力+闭阀压力(Q=0)进口压力≤0.4MPa。
当进口压力大于0.4MPa或系统最高工作压力大于1.6MPa（200mm及以下口径）、1.0MPa（250mm 及以上口径）时应在订货时另行提出，以便在制造时泵的过流部分和连接部分采用球铁或铸钢材料，机封另行选配。
——KQW40/90-0.37/2~KQW400/620-355/6电源：380V，50Hz；防护等级：IP54；绝缘等级：F可选配PN16-GB/T17241.6-1998配对法兰。
KQWH系列卧式化工泵的技术参数1、机构特点：○1：该系列泵为卧式，径向剖分，后开门的单级单吸涡壳式离心泵。
叶轮为封闭式结构，泵的蜗壳为轴向吸入、顶端；排出、地脚支撑结构。
○2:该泵在不移动泵体及进、出口的情况下拆卸转子部分，进行检修。
○3：该系列泵轴封采用内式、单端面、非平衡性机械密封。
2、型号说明：KQWH 100 - 200 A BKQWH :凯泉单级卧式化工泵100 ：泵的进出口直径为100mm200 : 泵的叶轮名义直径为200mmA : 泵的叶轮外径经过第一次切割B ：泵的叶轮外径经过第二次切割KQWHD ：凯泉低转速（相对于高速而言）单级卧式化工泵H: 指过流部分为不锈钢，W: 指卧式泵L :指立式泵3、轴封类型：机械密封可使用M3N或MG1橡胶波纹管机械密封。
4、过流部分材质：铸件材质为ZG1Cr13 或ZG1Cr18Ni9 。
泵轴材质为：2Cr13或1Cr18Ni9 。
5、KQWH 与KQWHD系列卧式化工泵的技术参数如下表：１KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ４０－１００６．３１２．５２９６００．５５ＫＱＷＨ４０－１００Ａ５．６１０２９６００．５５ＫＱＷＨ４０－１２５６．３２０２９６０１．１ＫＱＷＨ４０－１２５Ａ５．６１６２９６００．７５ＫＱＷＨ４０－１６０６．３３２２９６０２．２ＫＱＷＨ４０－１６０Ａ５．９２８２９６０１．５ＫＱＷＨ４０－１６０Ｂ５．５２４２９６０１．１ＫＱＷＨ４０－２００６．３５０２９６０４ＫＱＷＨ４０－２００Ａ５．９４４２９６０３ＫＱＷＨ４０－２００Ｂ５．３３６２９６０２．２ＫＱＷＨ４０－２５０６．３８０２９６０７．５ＫＱＷＨ４０－２５０Ａ５．９７０２９６０５．５ＫＱＷＨ４０－２５０Ｂ５．５６０２９６０４ＫＱＷＨ５０－１００１２．５１２．５２９６０１．１ＫＱＷＨ５０－１００Ａ１１１０２９６００．７５ＫＱＷＨ５０－１２５１２．５２０２９６０１．５ＫＱＷＨ５０－１２５Ａ１１１６２９６０１．１ＫＱＷＨ５０－１６０１２．５３２２９６０３２ＫＱＷＨ５０－１６０Ａ１１．７２８２９６０２．２KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ５０－１６０Ｂ１０．４２２２９６０１．５ＫＱＷＨ５０－２００１２．５５０２９６０５．５ＫＱＷＨ５０－２００Ａ１１．７４４２９６０４ＫＱＷＨ５０－２００Ｂ１０．４３６２９６０３ＫＱＷＨ５０－２５０１２．５８０２９６０１１ＫＱＷＨ５０－２５０Ａ１１．６７０２９６０７．５ＫＱＷＨ５０－２５０Ｂ１０．８６０２９６０７．５ＫＱＷＨ６５－１００２５１２．５２９６０１．５ＫＱＷＨ６５－１００Ａ２２．３１０２９６０１．１ＫＱＷＨ６５－１２５２５２０２９６０３ＫＱＷＨ６５－１２５Ａ２２．３１６２９６０２．２ＫＱＷＨ６５－１６０２５３２２９６０４ＫＱＷＨ６５－１６０Ａ２３．４２８２９６０４ＫＱＷＨ６５－１６０Ｂ２１．６２４２９６０３ＫＱＷＨ６５－２００２５５０２９６０７．５ＫＱＷＨ６５－２００Ａ２３．４４４２９６０７．５ＫＱＷＨ６５－２００Ｂ２１．８３８２９６０５．５３ＫＱＷＨ６５－２５０２５８０２９６０１５ＫＱＷＨ６５－２５０Ａ２３．４７０２９６０１１KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ６５－２５０Ｂ２１．６６０２９６０１１ＫＱＷＨ６５－３１５２５１２５２９６０３０ＫＱＷＨ６５－３１５Ａ２３．７１１３２９６０２２ＫＱＷＨ６５－３１５Ｂ２２．５１０１２９６０１８．５ＫＱＷＨ６５－３１５Ｃ２０．６８５２９６０１５ＫＱＷＨ８０－１００５０１２．５２９６０３ＫＱＷＨ８０－１００Ａ４４．７１０２９６０２．２ＫＱＷＨ８０－１２５５０２０２９６０５．５ＫＱＷＨ８０－１２５Ａ４５１６２９６０４ＫＱＷＨ８０－１６０５０３２２９６０７．５ＫＱＷＨ８０－１６０Ａ４６．７２８２９６０７．５ＫＱＷＨ８０－１６０Ｂ４３．３２４２９６０５．５ＫＱＷＨ８０－200 50 50 ２９６０15ＫＱＷＨ８０－200A 47 44 ２９６０11ＫＱＷＨ８０－200B 43.5 38 ２９６０7.5ＫＱＷＨ８０－250 50 80 ２９６０22ＫＱＷＨ８０－250A 46.7 70 ２９６０18.5４ＫＱＷＨ８０－250B 43.3 60 ２９６０15ＫＱＷＨ８０－315 50 125 ２９６０37５KQWH系列卧式化工泵的技术参数型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ８０－315A 46.7 113 ２９６０30ＫＱＷＨ８０－315B 433.3 101 ２９６０30ＫＱＷＨ８０－315C 40 85 ２９６０22ＫＱＷＨ100－100 100 12.5 ２９６０ 5.5ＫＱＷＨ100－100A 89 10 ２９６０ 4ＫＱＷＨ100－125 100 20 ２９６０11ＫＱＷＨ100－125A 89 16 ２９６０7.5ＫＱＷＨ100－160 100 32 ２９６０15ＫＱＷＨ100－160A 93.5 28 ２９６０11ＫＱＷＨ100－160B 86.6 24 ２９６０11ＫＱＷＨ100－200 100 50 ２９６０12ＫＱＷＨ100－200A 93.5 44 ２９６０18.5ＫＱＷＨ100－200B 87 38 ２９６０15ＫＱＷＨ100－250 100 80 ２９６０37ＫＱＷＨ100－250A 93.5 70 ２９６０30ＫＱＷＨ100－250B 87 60 ２９６０30ＫＱＷＨ100－315 100 125 ２９６０75ＫＱＷＨ100－315A 95 113 ２９６０55ＫＱＷＨ100－315B 90 101 ２９６０45６７型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ100－315C 82 85 ２９６０37ＫＱＷＨ100－125(I) 100 5 ２９６０ 2.2ＫＱＷＨ100－160(I) 100 8 ２９６０ 4ＫＱＷＨ100－160(I)A 87 6.3 ２９６０ 3ＫＱＷＨ100－200(I) 100 12.5 ２９６０ 5.5ＫＱＷＨ100－200(I)A 86 9.3 ２９６０ 4ＫＱＷＨ100－250(I) 100 20 ２９６０11ＫＱＷＨ100－250(I)A 93 17.4 ２９６０7.5ＫＱＷＨ100－250(I)B 87 15 ２９６０ 5.5ＫＱＷＨ100－315(I) 100 32 ２９６０15ＫＱＷＨ100－315(I)A 91 27 ２９６０11ＫＱＷＨ100－315(I)B 79 20 ２９６０7.5ＫＱＷＨ100－400(I) 100 50 ２９６０30ＫＱＷＨ100－400(I)A 94 44 ２９６０22ＫＱＷＨ100－400(I)B 87 38 ２９６０18.5ＫＱＷＨ100－400(I)C 81 32.5 ２９６０15ＫＱＷＨ125－100 160 12.5 ２９６０11ＫＱＷＨ125－100A 143 10 ２９６０7.5ＫＱＷＨ125－125 160 20 ２９６０15８型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ125－125A 143 16 ２９６０11ＫＱＷＨ125－160 160 32 ２９６０22ＫＱＷＨ125－160A 150 28 ２９６０18.5ＫＱＷＨ125－160B 138 24 ２９６０15ＫＱＷＨ125－200 160 50 ２９６０37ＫＱＷＨ125－200 150 44 ２９６０30ＫＱＷＨ125－200A 138 37.5 ２９６０22ＫＱＷＨ125－250 160 80 ２９６０55ＫＱＷＨ125－250A 150 70 ２９６０45ＫＱＷＨ125－250B 138 60 ２９６０37ＫＱＷＨ125－315 160 125 ２９６０90ＫＱＷＨ125－315A 150 110 ２９６０75ＫＱＷＨ125－315B 143 100 ２９６０75ＫＱＷＨ125－315C 134 88 ２９６０55ＫＱＷＨ150－200 200 12.5 1480 15ＫＱＷＨ150－200A 179 10 1480 11ＫＱＷＨ150－250 200 20 1480 18.5ＫＱＷＨ150－250A 187 17 1480 15ＫＱＷＨ150－250B 173 14 1480 11９型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨ150－315 200 32 1480 30ＫＱＷＨ150－315A 187 25 1480 22ＫＱＷＨ150－315B 173 24 1480 18.5ＫＱＷＨ150－400 200 50 1480 45ＫＱＷＨ150－400A 187 44 1480 37ＫＱＷＨ150－400B 174 38 1480 30ＫＱＷＨ150－400C 160 32 1480 22ＫＱＷＨ200－200(I) 400 12.5 1480 22ＫＱＷＨ200－200(I)A 358 10 1480 18.5ＫＱＷＨ200－250(I) 400 20 1480 30ＫＱＷＨ200－250(I)A 358 16 1480 22ＫＱＷＨ200－250(I)B 322 13 1480 18.5ＫＱＷＨ200－315(I) 400 32 1480 55ＫＱＷＨ200－315(I)A 374 28 1480 45ＫＱＷＨ200－315(I)B 346 24 1480 37ＫＱＷＨ200－400(I) 400 50 1480 75ＫＱＷＨ200－400(I)A 374 44 1480 75ＫＱＷＨ200－400(I)B 346 38 1480 55ＫＱＷＨ200－400(I)C 320 32 1480 45１０型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD40－100 3.2 3 1480 0.55 ＫＱＷＨD40－125 3.2 5 1480 0.55 ＫＱＷＨD40－125A 2.8 4 1480 0.55 ＫＱＷＨD40－160 3.2 8 1480 0.55 ＫＱＷＨD40－160A 2.8 6.4 1480 0.55 ＫＱＷＨD40－200 3.2 12.5 1480 0.55 ＫＱＷＨD40－200A 2.8 10 1480 0.55 ＫＱＷＨD40－250 3.2 20 1480 1.1 ＫＱＷＨD40－250A 2.8 16 1480 0.75 ＫＱＷＨD40－250B 2.3 13 1480 0.55 ＫＱＷＨD50－100 6.3 3 1480 0.55 ＫＱＷＨD50－125 6.3 5 1480 0.55 ＫＱＷＨD50－125A 5.6 4 1480 0.55 ＫＱＷＨD50－160 6.3 8 1480 0.55 ＫＱＷＨD50－160A 5.1 5.3 1480 0.55 ＫＱＷＨD50－200 6.3 12.5 1480 0.75 ＫＱＷＨD50－200A 5.5 9.5 1480 0.55 ＫＱＷＨD50－250 6.3 20 1480 1.5 ＫＱＷＨD50－250A 5.6 16 1480 1.1型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD50－250B 5.1 13 1480 0.75 ＫＱＷＨD65－100 12.5 3 1480 0.55 ＫＱＷＨD65－125 12.5 5 1480 0.55 ＫＱＷＨD65－125A 11 3.8 1480 0.55 ＫＱＷＨD65－160 12.5 8 1480 0.55 ＫＱＷＨD65－160A 10.8 6 1480 0.55 ＫＱＷＨD65－200 12.5 12.5 1480 1.1 ＫＱＷＨD65－200A 11.3 10.1 1480 0.75 ＫＱＷＨD65－250 12.5 20 1480 2.2 ＫＱＷＨD65－250A 11.7 17.6 1480 1.5 ＫＱＷＨD65－250B 10.2 13.4 1480 1.1 ＫＱＷＨD65－315 12.5 32 1480 4ＫＱＷＨD65－315A 11.7 28 1480 3ＫＱＷＨD65－315B 10.1 21 1480 3ＫＱＷＨD80－100 25 3 1480 0.55 ＫＱＷＨD80－125 25 5 1480 0.75 ＫＱＷＨD80－125A 21.8 3.8 1480 0.55 ＫＱＷＨD80－160 25 8 1480 1.1 ＫＱＷＨD80－160A 21.6 6 1480 0.75型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD80－200 25 12.5 1480 2.2 ＫＱＷＨD80－200A 23.5 10.9 1480 1.5 ＫＱＷＨD80－250 25 20 1480 3ＫＱＷＨD80－250A 22.2 15.8 1480 2.2 ＫＱＷＨD80－250B 19.8 12.6 1480 1.5 ＫＱＷＨD80－315 25 32 1480 5.5 ＫＱＷＨD80－315A 23 27.9 1480 4ＫＱＷＨD80－315B 20.2 21 1480 3ＫＱＷＨD100－100 50 3 1480 0.75 ＫＱＷＨD100－125 50 5 1480 1.1 ＫＱＷＨD100－125A 44.6 4 1480 1.1 ＫＱＷＨD100－160 50 8 1480 2.2 ＫＱＷＨD100－160A 44.6 6.3 1480 1.5 ＫＱＷＨD100－200 50 12.5 1480 3ＫＱＷＨD100－200A 44.6 9.9 1480 2.2 ＫＱＷＨD100－250 50 20 1480 5.5 ＫＱＷＨD100－250A 46.7 17.4 1480 4ＫＱＷＨD100－250B 40.4 13 1480 3ＫＱＷＨD100－315 50 32 1480 11型号流量（m3/h) 扬程（ｍ）转速转／分功率（ＫＷ)ＫＱＷＨD100－315A 46.7 27.9 1480 7.5ＫＱＷＨD100－315B 40.4 21 1480 5.5进出口法兰尺寸公称通径法兰的外径螺孔中心距法兰的厚度孔数及孔径40 150 110 18 4×Ф1850 165 125 20 4×Ф1865 185 145 20 4×Ф1880 200 160 20 8×Ф18100 220 180 22 8×Ф18125 250 210 22 8×Ф18150 285 240 24 8×Ф18200 340 295 24 12×Ф18二〇一二年二月十四日。
KQW型卧式单级离心泵使用说明书上海凯泉泵业（集团）有限公司安全警示泵不能在易燃、易爆的外部环境中使用，也不能抽送可燃性液体。
选泵时如遇特殊工况或特殊介质，请务必预先向我司咨询。
a. 泵必须配置良好的开关装置，接地必须可靠。
b. 严禁潮手、湿手推拉闸刀或按动按钮。
c. 对泵进行移动、修理前，务必先切断电源。
d. 外皮已损坏的电源线必须更换。
a. 泵的安装、拆卸、检查、维修必须由专业人员在仔细阅读本说明书后进行。
b. 对于安装中、大型泵的场所应具备相应的起吊装置。
起吊移动的过程中应注意人员安全及避免泵与其他设备的碰撞。
c. 泵的工作区周围须设置合适的屏障如护拦等设施，并设置警示牌，避免非工作人员及未成年人的进入。
对于本说明书中使用条件、泵的安装、起动与停车、泵的维护等章节及第23页的特别提示部分，操作人员必须认真阅读并理解。
安全标志意义：如有违反，则有爆炸或燃烧的危险如有违反，则有电击/触电的危险如有违反，则有可能对人员造成危害，或导致机器毁坏如有违反，则有可能导致机器发生故障或功能受损一、产品概述 ···································································1二、主要特点 ·······························································1三、主要用途 ·······························································1四、型号意义 ·······························································1五、使用条件 ·······························································1六、结构图 ···································································2七、泵型谱图 ·······························································3八、性能参数表 ···························································4九、安装尺寸图表 ·······················································9十、泵的安装 (15)十一、泵的安装方式 ·······················································16十二、基础尺寸图表 ·······················································18十三、起动与停车 ················································23十四、泵的维护 ················································23十五、故障原因及排除方法 ···········································24十六、管路损耗参数表 ···················································2526供货范围 ···············································封底目 录第四代KQW 与原型号KQW 、KQWR （D ）及KQNW 对照表供货范围 …………………………….....上海凯泉上海凯泉KQW 系列KQW 系列 KQW 80 / 160 – 7.5 / 2 电机极数(2极) 电机功率(7.5kW) 叶轮名义直径(160mm) 泵进出口直径(80mm) 标准卧式单级单吸离心泵保留技术更改权力六、结构图1210643578912310984567KQW40/90-0.37/2 至 KQW400/620-355/6 结构图KQW500/630-200/8 至 KQW500/860-560/8 结构图序 号数 量名 称123456789101111511118底 座泵 体叶 轮机械密封螺 塞挡水圈泵 盖电动机转向牌螺 栓序 号数 量名 称123456789101145113111泵 体叶 轮填料密封螺 塞泵 轴轴 承联轴器支 架挡水圈悬 架上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列56保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列78保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列1112保留技术更改权力上海凯泉保留技术更改权力13上海凯泉KQW系列上海凯泉KQW 系列15保留技术更改权力十、泵的安装上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列2021保留技术更改权力上海凯泉上海凯泉KQW 系列KQW 系列十三、起动与停车十四、泵的维护2223保留技术更改权力十五、故障原因及排除方法上海凯泉保留技术更改权力KQW系列24上海凯泉KQW系列十六、管路损耗参数表26 27供货范围1. 泵机组、底座、安装使用说明书。
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.天津双河泵业有限公司天津双河泵业是一家集研发、设计、制造、销售、服务于一体的现代化泵业公司。
位于天津市津南区，交通便利，人才聚集。
企业以开放创新的发展理念，引进国内外的研发设计系统，生产装备，管理理念。
产品广泛用于工矿企业、城镇供水、海水提升、污水处理、地热供暖、水利建设、农田灌溉等诸多领域。
主导产品有：潜水泵系列;QJ深井泵;QJR温泉泵;QJH耐腐蚀潜水泵;QJW卧式潜水等系列产品。
3.河北汇嘉泵业制造有限公司河北汇嘉泵业制造有限公司是集生产、研发、销售、服务于一体，设备精良，产品设计先进，生产及检验手段完备，产品设计采用CAD和CAPP先进技术及标准。
主要生产高粘度泵、磁力泵、磁力驱动泵、磁力齿轮泵、凸轮转子泵、不锈钢转子泵的专业厂家.可以根据客户的不同工况条件订制生产各种高粘度泵、不锈钢齿轮泵、齿轮油泵、无泄漏磁力泵以及常规齿轮泵等容积泵产品齿轮泵系列分为：KCB齿轮油泵，KCB齿轮泵、YCB圆弧齿轮泵、2CY齿轮油泵、各种高温齿轮泵、不锈钢齿轮泵、保温齿轮泵、高压齿轮泵、渣油齿轮泵、点火油泵、增压燃油泵;产品行销全国各地，做工精良，广泛用于石油、化工、油脂、食品、制药、橡胶、塑料、纺织、印染、合成纤维、船舶制造、筑路养路、木材加工、工程机械设备配套等行业公司。
单级离心泵是在ISG技术的基础上，自行研究开发的新一代节能环保离心泵。
该系列泵性能优、可靠性高、寿命长、结构合理、外形美观。
说到单级离心泵大部分人都会想到的是它的操作方法，下面江苏凯泉泵业制造有限公司作为一家专业的单级离心泵厂家来为大家介绍单级离心泵操作方法：检查悬架体内润滑油油位是否在正常位置（油标中线）；用手转动联轴器，应感觉轻松且轻重均匀，并注意辨别泵内有无摩擦声和异物滚动等杂音，如有则应设法排除；打开进口阀门，使泵内和吸入管内充满液体，排净泵内空气，然后关闭出口阀门；点动电机，检查叶轮转向，严禁叶轮反转；启动电机，缓慢打开出口阀门，调节至所需工况运转；泵内无液体时，严禁空转，以免损坏机械密封及其他零部件；禁止在出口阀门未关闭的情况下开车，以免电机过载。
轴承的温升不应该大于35℃，极限温度不应该大于75℃；要经常检查泵和电机的温升情况；注意悬架室油位的变化，经常控制在规定的范围内。
为了保持油的清洁和良好的润滑，应根据现场使用的情况定期更换新油。
一般情况每运转1500小时后，要全部更换新油一次；在运转过程中发现有不正常的声音或其它故障时应立即停下检查，待排除故障后才能继续运转；不允许用吸入管路上的阀门来调节流量，以免产生气；泵一般是不宜在低于30%额定流量下长期运转的，如果须在该条件下使用时应在出口管路上安装旁通，使泵的流量达到规定的使用范围；在出口阀门关闭的情况下，泵连续运行时间不得超过3分钟；一般机械密封适用于清洁无悬浮颗粒的介质中。
因此对新安装的管路系统和储液罐，应认真冲洗干净严防固体杂质进入机械密封端面而使密封失效；在易结晶的介质中，使用机械密封时要注意经常冲洗，停车后重新起动前，要将机械密封上的结晶冲洗干净；经常检查紧固件有无松动，如有松动，应立即紧固。
江苏凯泉泵业制造有限公司，是一家从事水泵的研发设计、制造生产、销售安装的高新技术企业。
拥有全套先进的制造测试设备和一支高素质的开发设计和生产制造队伍。
KQW系列卧式单级单吸离心泵操作规程1、泵的检查和准备工作- 进行泵的外观检查，确保泵的外部没有明显的损坏或锈蚀。
如有破损或锈蚀，应及时维修或更换。
- 检查泵的连接螺栓和紧固件是否牢固，如有松动，应进行紧固。
- 检查泵的润滑油位是否正常，必要时进行添加。
- 清理泵的进出口和泵腔内的杂物和污物，保持泵的畅通。
2、泵的启动和停止操作- 启动前，检查电源是否正常，并确保电源已连接好。
- 打开泵的进水阀门，使泵内充满液体。
- 启动电机，使其正常运转。
- 检查泵的出口压力表，确保泵出口压力在正常范围内。
- 如果需要调节泵的出口压力，可以适当调整进出口阀门的开度。
- 当泵的出口压力稳定在设定范围内时，可以进行操作。
- 当需要停止泵时，先关闭进水阀门，然后关闭电机。
3、泵的维护和保养- 定期检查泵的轴承、密封等部件的磨损情况，必要时进行维修或更换。
- 检查泵的润滑油和冷却液的质量和量，并进行必要的添加或更换。
- 检查泵的叶轮和泵壳内是否有杂物或积聚物，如有，应及时清理。
- 定期检查泵的电机和电气设备的工作状态，确保其正常运行。
- 定期检查泵的出口压力和流量的稳定性，如果出现异常，应及时检修。
4、泵的安全操作- 泵的操作人员应熟悉泵的工作原理和操作规程，并严格按照规程进行操作。
- 在操作泵前，应确保周围环境安全，避免人员和物体进入泵的危险范围。
- 在操作过程中，注意观察泵的工作状态，如有异常情况，应立即停止操作，并进行检修。
- 禁止使用损坏或不合格的电气设备和工具操作泵。
- 禁止在泵运行时进行维修和更换部件。
- 定期进行泵的安全检查，确保泵的安全运行。
5、泵的故障处理- 当泵出现故障时，应先进行故障的判断和排除。
- 根据故障的具体情况，采取相应的处理措施，如更换故障部件、调整阀门开度等。
- 如果无法排除故障，应及时联系厂家或专业维修人员进行处理。
- 在处理故障时，应注意安全，避免造成更大的损失和危险。
以上就是KQW系列卧式单级单吸离心泵操作规程的相关内容。
To：No：Co：Date：2014-1-2Fm：上海凯泉Page：1流量扬程功率单价数量合计(m3/h)(m)(kw)(元/台)(台)(元)一消防系统1恒压消火栓泵XBD5.2/15-80-22015L/S50158010216020控制柜KQK/T-2X1-152727127272喷淋泵XBD8.8/50-150*25*4/1-II 50L/S9075484303145290控制柜KQK/T-3X1-JY-75157601157603消火栓增压稳压设备主泵KQDP32-4S*50.83L/S401.170202台1组7020气压罐SQL600*0.6659016590控制柜KQK302PG(X)-1.15050150504喷洒增压稳压设备主泵KQDP32-4S*50.83L/S401.170202台1组7020气压罐SQL600*0.6659016590控制柜KQK302PG(X)-1.1505015050二给排水系统1生活给水泵KQL50/160-3/2 4.2L/S30391402台1组9140控制柜KQK302PG-3316013160气压罐SQL600*0.66590165902冷却塔补水泵KQL40/125-1.1/26201.12020240403热水循环泵KQL20/110-0.37/2210.40.371670233404气压罐SQL1000*0.6122501122505潜水泵50WQ/C243-2.2-Z 20152.23620414480控制柜KQK/T-2AcB-2.22270245406潜水泵50WQ/C242-1.5-Z10151.53390620340上 海 凯 泉 泵 业（集 团）有 限 公 司报 价 单备注SHANGHAI KAIQUAN PUMP(GROUP) CO.,LTDSUBJECT：根据贵公司于 2014 年 1 月 2 日的技术要求，现给予正式报价，以供贵方参考并选用，如有任何疑问或技术问题，请与本人联系，谨此以致敬礼。
上海凯泉水泵选型加工中心和数控机床等设备的大批量生产的过程；产品设计从最初的拿来主义发展为自行开发设计；产品类型也从低温和低压阀门扩展到高温中压、高压和超高压各种专用阀门，以及多种材质、多种驱动方式的各类特殊阀门，具备了相当的配套能力；整个行业的规模逐渐扩大，形成了一个比较健全的阀门制造体系。
但要参与国际市场竞争还要有自己的核心竞争力，既技术、管理、人才、服务与业绩。
前四项是可以通过学习提高的，最后一项业绩是要靠用户支持的，在这方面希望我们的企业家们要有胆识与魄力。
中国的阀门企业要赢得在重大工程中客户的信任一定要有不同于国外企业的营销方式，更要有强大的实力去与之竞争，我相信迅速成长并日益成熟的中国阀门企业会在不远的将来实现令中国人民自豪的这个目标。
本刊记者：知识经济的到来，创新在企业的发展过程中起到什么样的作用？康秘书长：江泽民说过创新是民族进步的灵魂，是国家兴【QW(WQ)系列无堵塞潜水排污泵】产品:【QW(WQ)系列无堵塞潜水排污泵】产品简介：QW(WQ)系列无堵塞潜水排污泵是八十年代引进联邦德国ABS制泵公司先进技术的基础上，在我单位科研人员的共同努力下，同时广泛征求国内水泵专家的意见，经多次改良而研制成功的，经测试各项性能指标均达到国外同类产品先进水平。
本排污泵高效节能，结构新颖。
潜水排污泵投放市场后以其独特地功效，可靠的质量受到广大用户的欢迎和好评。
无堵塞潜水泵被许多单位选为代替进口产品，被国家机械委列为重点引进消化项目。
【QW(WQ)系列无堵塞潜水排污泵】型号意义：【QW(WQ)系列无堵塞潜水排污泵】产品特点：1.采用独特的单片或双叶片时轮结构,大大提高了活物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒2.机械密封采用新型硬质耐腐的软化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声低、节能效果显著,检修方便,无需建泵房,灌入水中即可工作,大大减少工程造价4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
